直饮水设备技术要求
直饮水招标文件技术要求
一、无负压设备技术要求：（一）系统配置及材质要求1、配套水泵优先选用格兰富等知名品牌进行投标报价，任何有选择的报价均不予接受。
2、配套电控柜工控微机：柜内主要元器件，如变频器、断路器、接触器、继电器等，要求选用ABB、施耐德、西门子、三垦等或同等档次的其他名牌的产品。
上述各配件及未涉及的配件要求满足项目安全运行的相关规范要求。
水泵任何一台出现故障或跳闸不影响系统正常运行，设备在非停电的条件下，必须保证每天24小时正常运行，设备启动或工作时对进水管网不产生压降影响。
控制柜显示包括电源的电压、各水泵的电流及工频、变频指示。
（二）系统整体性能及技术要求1、要求成套设备必须是全密封结构，无空气污染。
2、无负压管网增压稳流供水设备包括进出口阀门及管道；稳流补偿器、真空抑制器、不锈钢直通式过滤器、无负压微机变频控制柜等。
3、采用无负压控制技术，必须由真空自动补偿、稳流自动补偿等技术对本项目的直供区及周边项目的供水不产生影响，必须保证在正常供水的情况下对管网不产生负压影响。
4、设备主材质为食品级不锈钢。
5、设备在下列环境条件下应能连续可靠地工作压力调节精度：≤0.01MPa环境温度：0～+40o C环境湿度：≤90%（电控部分）电源电压及频率： 380V×（1±10%），50Hz±2Hz6、控制方式：设备应具有手动/自动及远程操作控制功能，电控系统采用微机控制技术。
7、设备应具有自动稳压给水功能，稳压给水时压力控制误差不应超过0.01MPa，水泵应能自动交换运行，且切换设定的时间误差不应超过+30S。
8、设备在额定供水流量及压力条件下，连续运转不少于12h后，各部件不应产生影响正常运行的故障，且水泵运转无杂音和其他异常现象。
9、设备应具有过压、欠压、缺相、短路、过流等故障报警及自动保护功能，对可恢复的故障应能自动或手动消除，恢复正常运行。
10、设备应具有故障报警和报警记忆功能，故障报警应及时准确。

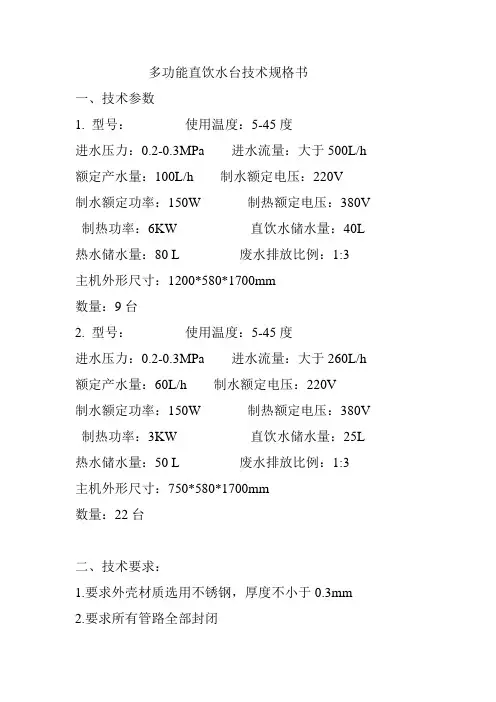

多功能直饮水台技术规格书.1
多功能直饮水台技术规格书
一、技术参数
1. 型号：使用温度：5-45度
进水压力：0.2-0.3MPa 进水流量：大于500L/h 额定产水量：100L/h 制水额定电压：220V
制水额定功率：150W 制热额定电压：380V 制热功率：6KW 直饮水储水量：40L 热水储水量：80 L 废水排放比例：1:3
主机外形尺寸：1200*580*1700mm
数量：9台
2. 型号：使用温度：5-45度
进水压力：0.2-0.3MPa 进水流量：大于260L/h 额定产水量：60L/h 制水额定电压：220V
制水额定功率：150W 制热额定电压：380V 制热功率：3KW 直饮水储水量：25L 热水储水量：50 L 废水排放比例：1:3
主机外形尺寸：750*580*1700mm
数量：22台
二、技术要求：
1.要求外壳材质选用不锈钢，厚度不小于0.3mm
2.要求所有管路全部封闭
3.要求配置高效能的交换器
4.要求开水、温水经过过滤和高温杀菌处理
5.要求外面设置水温显示器
6.要求内置两套加热胆，能实现不间断加热
7.要求每台设备提供产品质量合格证各1份，使用说明书6份
三、供货数总量：31台。
建设部管道直饮水标准
建设部管道直饮水标准
建设部管道直饮水标准是指中国建设部发布的关于管道直饮水的相关规定和要求。
这些标准主要涉及以下几个方面：
1. 饮用水质量标准：建设部管道直饮水标准对于管道直饮水的质量有具体要求，包括水的化学成分、微生物指标、放射性物质等的限制要求，确保直饮水符合国家卫生标准。
2. 设备要求：标准规定了管道直饮水设备的技术要求，包括水质净化设备、管道连接件、运行稳定性等的要求，确保设备能够安全、可靠地提供符合标准的直饮水。
3. 安全要求：标准对于直饮水设备的安装、维护、保养和监测有具体要求，包括设备与用水环境的符合性检测、定期维护保养、使用安全等要求，确保直饮水的安全。
4. 操作与管理：标准要求建立管道直饮水管理制度，明确责任部门和责任人，确保直饮水的操作和管理符合标准的要求，并实施有效的监控和风险管理。
建设部管道直饮水标准的发布旨在规范直饮水设备的质量和使用，保障人们的饮用水安全，促进直饮水设备行业的健康发展。
管道直饮水系统技术规程
管道直饮水系统技术规程一、前言管道直饮水系统是一种新型的饮水方式，其优点在于方便、卫生、安全等方面。
本文将详细介绍管道直饮水系统的技术规程，以便于大家对该系统有更深入的了解。
二、设备选购1. 水源：应选择符合国家标准的自来水或经过处理后的地下水。
2. 净化器：应选择能够有效去除水中杂质和异味的净化器，如活性炭过滤器、反渗透膜等。
3. 储水箱：应选择具有防腐蚀、耐压性能好的储水箱，并保证储水量足够。
4. 循环泵：应选择流量大、噪音小、节能型循环泵。
5. 管道材质：应选择符合国家标准的不锈钢管或塑料管。
三、安装要求1. 水源接口：接口处应设置进出水阀门和过滤网，以保证进入净化器之前对水进行初步过滤。
2. 净化器安装：净化器与进出口之间应设置安全阀门，以避免净化器压力过高而造成泄漏或损坏。
3. 储水箱安装：储水箱应选择通风良好、干燥、防止阳光直射的地方进行安装，并保证与净化器之间有足够的高度差，以便于水的自然流动。
4. 循环泵安装：循环泵应选用专业人员进行安装，确保其流量和压力符合设计要求。
5. 管道安装：管道应按照设计图纸进行布置，且应设置排气阀和排污阀，以便于管道清洗和维护。
四、使用注意事项1. 定期清洗：储水箱、净化器和管道等设备应定期清洗，以避免污物积累影响水质。
2. 消毒处理：每隔一段时间应对系统进行消毒处理，以杀灭细菌和病毒等有害物质。
3. 维护保养：定期检查各设备运行情况，如发现异常及时处理或更换损坏部件。
4. 保持卫生：使用过程中要注意个人卫生，不得将手或其他物品接触到出水口。
五、技术指标1. 净水率：净化器的净水率应达到90%以上。
2. 出水质量：出水水质应符合国家标准，其中氟化物、总硬度、PH值等指标应符合规定。
3. 循环泵流量：循环泵流量应根据实际需求进行设计，一般不小于每小时1.5立方米。
4. 储水箱容积：储水箱容积应根据实际需求进行设计，一般不小于500升。
六、结语管道直饮水系统是一种安全、卫生、方便的饮水方式，但其安装和使用也需要遵循一定的技术规程。
一、直饮水设备技术要求
1
1
10
红岩小学
4
1
5
合计
32
3
10
45
5、400G净水机功率≤100W、电压220V/50Hz
*6、开水机：电压220V/50Hz，功率≤3000W。
*7、开水机：开水、温开水经过高温杀菌处理、温开水真正煮开后冷却才出水。
*8、开水机：智能水控、水不开则无水出、避免饮用生水。
*9、开水机：一开两温，开水龙头必须带加锁保护功能。
*10、开水机采用常压式液体加热器技术，系统在常压下工作。
14、LED温度显示、不锈钢内胆，厚度≥1mm。
15、出水温度：热开水90℃-100℃、温开水20℃-50℃.
台
推荐
品牌：
贺众
普德
美的
RO立
式
直
饮
水
机
*1、双重热水按钮，具有防烫功能。
*2、电子无水防干烧。
*3、过滤方式“RO逆渗透”过滤系统。
4、独特内胆结构，杜绝窜温。
5、具备冷温热三段可调节功能。
6、超低音，节能省电、运转平稳。
7、功率≤450W、电压220V/50Hz。
*8、储水罐≥4.5升、制水量25-50加仑/日，供应人数10人左右。
9、LED温度显示、不锈钢内胆。
台
推荐
品牌：
溢泰
美的
贺众
北碚区部分学校直饮水设备配备明细
学校
大型
中型
小型
小计
王璞中学
13
1
7
21
莲华中学
7
1
1
9
双凤桥小学
一、直饮水设备技术要求
带*为必须满足的技术条件
中小学校校园直饮水技术要求
中小学校校园直饮水技术要求直饮水设备的出水要求直饮水设备的水嘴应使用阀体材料为不锈钢的水嘴，注意水嘴的阀芯与出水口应保持适当的距离以防止酒精灼烧消毒法对阀芯造成损坏涉及标准：GB 18145《陶瓷片密封水嘴》QB 1334 《水嘴通用技术条件》需要注意水嘴的形状，启闭方式适合儿童直饮水设备的供水能力所有水嘴同时出水，每个水嘴的流量不低于0.6L/min设备的出水温度应在20～40℃推荐试验方法：在进水温度为10℃，出水温度为30℃时，每个水嘴的热水流量应不低于0.6L/min，且首次出水300ml的水温应达到20℃。
直饮水设备的电气安全要求设备的安装方式：固定或驻立。
要求设备具有足够的稳定性，防止翻到等意外情况推荐以固定安装的方式进行施工，实现的方法可以是膨胀螺丝对墙固定。
不能只依靠连接刚性水管来固定设备。
对于主机单体质量大于18kg的中大型设备，可以不做永久固定，靠设备自身重量驻立，但是应特别注意满足防翻到要求，原则上建议还是采取固定安装的方式。
按照现行标准，要求倾斜15°不翻到。
设备的防触电保护应为Ⅰ类、Ⅱ类或Ⅲ类”简单理解：Ⅰ类为带接地保护的，Ⅱ类为带有双重绝缘的，Ⅲ类为由安全特低电压供电的设备。
直饮水设备必须为上述三种类型之一。
鉴于直饮水设备属于大功率电热电器，以现有技术，预计Ⅰ类设备占了大多数，Ⅱ类设备其次，Ⅲ类设备将较为罕见。
然而从安全性角度而言，Ⅲ类优于Ⅱ类，Ⅱ类优于Ⅰ类。
Ⅰ类设备在设计及施工安装时必须确保永久接地的连续性，各厂商必要时应对学校现有接地情况进行确认。
涉及标准：GB 4706.1 《家用及类似用途电器的安全第一部分通用要求》设备的外壳防护等级至少为IP44”前缀第一位含义第二位含义IP 0 无防护0 无防护IP 1 异物≥Φ50mm(手背) 1 垂直滴水IP 2 异物≥Φ12.5mm(手指) 2 15°滴水IP 3 异物≥Φ2.5mm(工具) 3 淋水IP 4 异物≥Φ1.0mm (金属线) 4 溅水IP 5 防尘 5 喷水IP 6 尘密 6 猛烈喷水IP / / 7 短时浸水IP / / 8 连续浸水考虑到低龄儿童可能会因为好奇，用铅笔等尖锐物体试探性地插入设备，所以要求设备至少具有相当于对金属线的防护。
CAQI 69-2019 管道直饮水系统技术要求
CAQI管道直饮水系统技术要求Technical requirement of pipeline system for direct drinking waterT/CAQI 69-20192019-11-01实施2019-06-20发布团体标准全国团体标准信息平台T/CAQI 69-2019前言本标准按照GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。
本文件的发布机构不承担识别这些专利的责任。
本标准由中国质量检验协会净水设备专业委员会提出并归口。
本标准起草单位：广州衡茂环保科技有限公司、山东大禹水处理有限公司、佛山市雅洁源科技股份有限公司、中国家用电器研究院、青岛海尔施特劳斯水设备有限公司、成都川力智能流体设备股份有限公司、佛山市泰紫清纯饮水设备有限公司、江苏省净水设备制造行业协会,中国国际科技促进会水和空气净化专业委员会。
本标准主要起草人：汤伟勇、吕海东、李杰、芦小山、邓哲、王雁梅、景代良、袁丽萍、顾久传、裴汉荣。
全国团体标准信息平台管道直饮水系统技术要求1范围本标准规定了管道直饮水系统的术语与定义、分类与命名、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于学校、医院、企事业单位、公共建筑和居民住宅使用管道直饮水系统的设计、安装、检测、维护、管理服务。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191包装储运图示标志GB/T 2828.1计数抽样检验程序第1部分：按接收质量限（AQL ）检索的逐批检验抽样计划GB/T 4214.1-2000声学家用电器及类似用途器具噪声测试方法第1部分：通用要求GB 4706.1家用和类似用途电器的安全第1部分：通用要求GB 5749生活饮用水卫生标准GB/T 5750.1～5750.13生活饮用水标准检验方法GB/T 9969.1工业产品使用说明书总则GB/T 13384机电产品包装通用技术条件GB/T 17218饮用水化学处理剂卫生安全性评价GB/T 17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T 19249反渗透水处理设备GB/T 22090冷热饮水机GB/T 30307家用和类似用途饮用水处理装置CJ 94饮用净水水质标准CJJ/T 110建筑与小区管道直饮水系统技术规程JB/T 2932水处理设备技术条件卫生部卫法监发[2001]161号文附件4A 《生活饮用水水质处理器卫生安全与功能评价规范——一般水质处理器》（2001）卫生部卫法监发[2001]161号文附件4C 《生活饮用水水质处理器卫生安全与功能评价规范——反渗透处理装置》（2001）卫生部卫监督发[2005]336号文附件《生活饮用水消毒剂和消毒设备卫生安全评价规范》（试行）卫生部卫法监发[2001]254号文附件《卫生部涉及饮用水卫生安全产品检验规定》（2001）3术语与定义下列术语和定义适用于本文件。
直饮水机设备技术要求
直饮水机设备技术要求1．水处理工艺：超滤水净水器处理工艺（水处理工艺中不能使用反渗透技术）。
2.出水水质：应符合《生活饮用水卫生保准水质处理器卫生安全与功能评价规范---一般水质处理器标准》（2001）要求。
（见：涉及饮用水卫生安全产品卫生许可批件）3.出水水温：净水和热水（热水温度40℃～99℃可设定)。
4.净水流量：净水流量≥5L/min（见：涉及饮用水卫生安全产品卫生许可批件）。
5.额定总净水量：一次滤芯更换寿命（额定净水总量）不少于100m³（见：涉及饮用水卫生安全产品卫生许可批件）。
6．加热方式：采用步进式加热技术。
7．计量显示：直饮水设备应安装有净水流量显示器，且方便查看。
8．净化系统自动冲洗功能：直饮水设备净化系统应具有自动冲洗功能，并自动定时排出。
9．出水控制方式：宜采用电磁阀控制，电磁阀需采用断电自闭式的方式，且出水口配有不锈钢水嘴。
10．外壳材质：采用304不锈钢材质，厚度1.2mm，防腐防锈，经久耐用。
11.自动排空：直饮净水设备应有隔夜水自动排空技术（详细描述达到过程）。
12.滤料更换智能报警：设备应具有滤料更换自动报警功能，及时提醒更换滤料。
一、单口直饮水机二、三口直饮水机商务要求：1.1交货地点（货物安装地点）：用户指定地点1.2项目完成时间：合同签订后一个月内1.3包装要求：以保证货物的完好无损为标准。
1.4设备运输、安装（1）设备运输：合同中所有的设备均须由中标人自行运往设备安装场所，不论设备从何处购置、采用何种方式运输，采购单位不承担任何责任及相关费用。
中标人应自行处理设备质量和数量短缺等问题。
（2）中标人应派有经验的技术人员到现场进行安装、直到设备正常使用，其费用由中标人负担。
（3）中标人应提供安装中全部所需的工具。
1.5验收要求：当满足以下条件时，采购单位才向中标人签发验收报告：（1）中标人已按照合同规定提供了全部产品及完整的技术资料。
（2）货物符合招标文件的技术规格要求，性能满足要求。
直饮水机技术参数要求
直饮水机技术参数要求
电源:220V
功率:3KW
水箱容量：40L
制水能力：开水33升/时，常温水60升/时
尺寸：600*450*1720
适用人数;80-150人
过滤系统:400加仑+4G压力桶
特色功能:活动隔水网板、8寸LED显示屏、智能远程监控、滤芯管理、隔夜排空、童锁、过流式紫外线杀菌
说明:可放热水瓶一开一常温净水两龙头饮水机
产品材质：
1、水槽采用304不锈钢，防溅水设计，厚度1.0mm;
2、跟饮用水接触的配件100%采用食品级SUS304不锈钢深加工组装而成，不含任何对人体有害的重金属，外壳为304不锈钢，厚度0.8mm;
3、水胆采用304不锈钢，厚度1.0mm;
过滤配置：
采用五级反渗透过滤，出水水质达到或高于国家饮用水标准。
能技术配置：
采用热交换技术，内外管均采用304不锈钢波纹管，通过热交换器高效热能转换技术，利用冷热水对流交换热量及物理降温原理，有效吸收开水降温的热量，余热进行回收，确保产品节能。
直饮水机设备技术要求
直饮水机设备技术要求1. 能够有效过滤污染物直饮水机是通过多级过滤，去除水中杂质、微生物和有害化学物质，从而得到可直接饮用的水。
因此，直饮水机的第一个技术要求就是能够有效地过滤污染物。
此外，过滤材料也需要是环保、无污染的，并且对水质的影响应该最小化。
2. 消毒和杀菌功能为了确保饮用水的安全卫生性，直饮水机还需要具有消毒和杀菌功能。
例如，采用紫外线或臭氧等技术，能够有效杀灭水中微生物，从而确保饮用水的可靠性。
3. 远程监控和管理直饮水机不是单纯的过滤器，更是一种智能设备，需要拥有远程监控和管理功能。
例如，通过手机APP或者云端管理系统，能够实时监控直饮水机的使用情况、水质情况等，并且能够远程管理和维护设备。
4. 节能环保直饮水机需要长时间运行，因此节能环保也是一个重要的技术要求。
例如，直饮水机应该具有自动休眠和定时开关机功能，从而能够大大降低能源的消耗。
5. 方便快捷直饮水机应该是方便快捷的，能够随时随地满足人们的饮水需求。
例如，直饮水机应该具有自动出水、快速加热和冷却等功能，能够在短时间内提供高质量的直饮水。
另外，为了方便用户，直饮水机也应该具备自动维护、排污等功能，最大程度减少用户的使用难度和维护成本。
6. 安全可靠直饮水机是与饮用水直接接触的设备，因此安全可靠也是一个至关重要的要求。
例如，直饮水机应该具有漏电保护、短路保护等功能，确保用户使用时不会产生任何安全隐患。
7. 可靠耐用直饮水机是长期使用的家电产品，因此可靠耐用也是一个重要的技术要求。
例如，直饮水机应该采用高品质的材料和部件，具备较长的使用寿命，并且能够维护保养，确保设备长期使用。
直饮水机是一种重要的家用电器，具有很多的技术要求。
通过对各种技术要求的分析和，可以看出直饮水机应该具备多种技术特点，从而为用户提供便捷、安全、高效的用水服务。
