蓝牙技术概论
典型无线传输第一讲-蓝牙技术概论PPT课件
❖（2）.无绳电话 ❖ 内置蓝牙芯片的移动电话，在室内可以
用做无绳电话，通过无绳电话基站接入 PSTN进行语音传输，从而不必支付昂贵的 移动通话费用，当然在室外或途中仍作为移 动电话使用。
二、蓝牙技术的概念与应用
3、蓝牙应用模式 ❖（3）.头戴式耳机
采用蓝牙技术的头戴式耳机作为移动电 话、个人计算机等的语音输入、输出接口 ，能够在保持私人通话的同时，使用户摆 脱电缆束缚而有更大活动自由。
1、蓝牙概述
❖ 蓝牙产品采用的是跳频技术，能够抗信号衰落；采用快跳频和短 分组技术，能够有效地减少同频干扰，提高通信的安全性；采用前向 纠错编码技术，以便在远距离通信时减少随机噪声的干扰；
❖
采用2.4GHz的ISM (即工业、科学、医学)频段，以省去申请专
用许可证的麻烦；采用FM调制方式，使设备变得更为简单可靠；
二、蓝牙技术的概念与应用
3、 蓝牙应用模式
❖ （1）.对讲机 ❖ 未来采用蓝牙技术的移动电话将是“三合一
”，即集移动电话、无绳电话、对讲机三种功能 于一身。两个蓝牙设备之间在近距离内可以建立 直接语音通路，比如两个蜂窝电话用户之间，通 过蓝牙连接可以直接进行对话，这样移动电话就 可以当对讲机用。
二、蓝牙技术的概念与应用
支持实时的同步定向连接和非实时的异步不定向联接。蓝 牙技术在完成单一语音传输时，蓝牙设备最多可同时支持 三路全双工的话音通信；语音和数据同时传输或单一数据 传输时，不仅可支持433.9 kb/s的对称全双工通信，还可 支持723.2kb/s、57.6kb/s的非对称双工通信，尤其需 要指出的是，后者特别适合蓝牙设备对Internet的无线访 问。
一、蓝牙技术的起源与发展
蓝牙联盟
蓝牙核心技术概述
以下例子说明了可能会使用 AVRCP 配置文件的若干设备类型： 控制器设备
个人电脑 、PDA 、手机 、遥控器 、AV 设备，例如：耳机、播放器／录音机、计时器、调音器、显示器等 目标设备
蓝牙核心技术概述（一）：蓝牙概述 蓝牙核心技术概述（二）：蓝牙使用场景 蓝牙核心技术概述（三）： 蓝牙协议规范（射频、基带链路控制、链路管理） 蓝牙核心技术概述（四）：蓝牙协议规范（HCI、L2CAP、SDP、RFOCMM） 蓝牙核心技术概述（五）：蓝牙协议规范（irOBEX、BNEP、AVDTP、AVCTP）
3、AUDIO/VIDEO REMOTE CONTROL PROFILE 音视频远程控制配置文件： （1）、视频控制，这个比较古老的应用
（2）、音频控制，比如蓝牙耳机的音量加减、快进、快退、暂停。
AVRCP 可以提供标准接口以控制 TV、hi-fi 设备或其它设备，从而允许通过一个遥控器（或其它设备）来控制 用户可以接入的所有 A/V 设备。它可以与 A2DP 或 VDP 配合使用。 使用情景：
逻辑链路控制与适配器（LogicalLink Control and Adaptation Protocol）L2CAP 、主机控制接口（HostControl Interface，HCI）。为高层应用屏蔽了跳频序列选择等底层传输操作，为高层程序提供有效、有利于实现数据分组 格式。 2、中介协议
为高层应用协议或者程序，在蓝牙逻辑链路上工作提供必要的支持，为应用提供不同标准接口。 串口仿真协议：RFCOMM、服务发现协议：SDP、互操作协议 IrDA、网络访问协议：PPP、IP、TCP、UDP、 电话控制协议：TCS、AT 指令集。
蓝牙(Bluetooth)技术概述
蓝牙（Bluetooth）技术概述一、系统概述Bluetooth一个新型数据、语音通信标 准 告别有线连接未来的Headset无线的计算机系统自动同步办公室家庭蓝牙的定义是一种替代线缆的短距离无线传输技术，规定了通用无线传 输接口与操作控制软件的公开标准。
主要基于IEEE 802.15.1 标准(2002/03/25 )。
蓝牙专门利益集团（Bluetooth SIG）的蓝牙1.1标准。
蓝牙发展历程• 蓝牙一词作为新的无线通信技术标准的代称，是与其倡导 者爱立信、诺基亚所在国的北欧的历史传奇联系在一起 的。
名称起源• 蓝牙（Bluetooth）一词正是取自北欧海盗时代维京人国王 "蓝牙"哈拉尔德（Harald Bluetooth）的名字。
名称起源• 从9世纪开始，斯堪的纳维亚进行海外扩张，袭击了整个 西方世界。
• 丹麦维京人国王“蓝牙”哈拉尔德真正统一了丹麦、将国家 基督教化、是四野臣服的国王。
• 在丹麦、在斯堪的纳维亚乃至整个欧州，蓝牙 （Bluetooth）成了"统一、扩张、包容、勇于挑战"和"征 服一切"的代名词。
技术产生•面对各种设备之间相互连接的复杂电缆，瑞典爱立信公司的一位工程师决心要发明一种“让这些电缆消失在空气中”技术。
•1994年由爱立信公司率先提出的短距离无线通信的"蓝牙技术（Bluetooth）"问世了。
蓝牙SIG成立•1998年5月，瑞典爱立信、芬兰诺基亚、日本东芝、美国IBM和英特尔五家公司自发成立了专门利益集团（蓝牙特别兴趣小组，Bluetooth Special Interest Group-SIG）。
•其后，微软、3COM、朗讯、摩托罗拉和原有的五家公司一起成为蓝牙专门利益集团的九个领导成员，共同致力于在全球范围内将此项技术标准推向市场。
产业界的影响•在短短的两年多的时间里加盟该小组的企、事业达2500家，其中包括诸如AMD、康柏、戴尔、惠普、德州仪器、高通以及卡西欧、飞利浦、三星、LG、精工、夏普等许多世界最著名的计算机行业、通信领域以及消费电子产品甚至还有汽车与相机的制造商和生产厂家。
物联网中的蓝牙技术(Ⅰ)
物联网中的蓝牙技术一、蓝牙技术的起源与发展蓝牙技术是一种短距离无线通信技术，最初由爱立信公司在1994年开发。
起初，蓝牙技术主要用于连接手机和耳机，以及连接手机和其他外部设备。
随着技术的不断发展，蓝牙技术在物联网领域中得到了广泛的应用。
蓝牙技术的发展也是与物联网的兴起息息相关，它为物联网设备之间的连接和通信提供了便利。
二、蓝牙技术在物联网中的应用在物联网中，蓝牙技术被广泛应用于各种设备之间的连接和通信。
比如智能家居领域，通过蓝牙技术可以实现智能门锁、智能灯具、智能家电等设备之间的连接和控制。
另外，蓝牙技术还被应用于智能穿戴设备、智能健康监测设备、智能交通设备等领域。
蓝牙技术的应用使得这些设备之间可以实现智能化的互联互通，为人们的生活和工作带来了便利。
三、蓝牙技术的优势与劣势在物联网中，蓝牙技术具有许多优势。
首先，蓝牙技术是一种低功耗的通信技术，适合用于物联网设备之间的短距离通信。
其次，蓝牙技术的成本相对较低，可以降低物联网设备的制造成本。
此外，蓝牙技术还具有较高的安全性，可以保障物联网设备之间的通信安全。
然而，蓝牙技术也存在一些劣势，比如传输速度相对较慢，连接距离相对较短等。
四、蓝牙技术的发展趋势随着物联网的不断发展，蓝牙技术也在不断进化和提升。
未来，蓝牙技术将会迎来新的发展趋势。
首先，蓝牙技术将会不断提升其传输速度和连接距离，以满足物联网设备之间更加复杂和高速的通信需求。
其次，蓝牙技术将会更加注重安全性和隐私保护，以保障物联网设备之间的通信安全。
另外，蓝牙技术还将会更加注重与其他通信技术的融合，以实现更加灵活和智能的物联网设备连接和通信。
五、结语总的来说，蓝牙技术在物联网中具有重要的地位和作用，它为物联网设备之间的连接和通信提供了便利。
随着物联网的不断发展，蓝牙技术也将会不断进化和提升，为物联网的发展和应用提供更加强大和稳定的技术支持。
相信在不久的将来，蓝牙技术将会成为物联网领域中不可或缺的一部分。
蓝牙技术原理PPT课件
（一）GFSK 蓝牙使用称为0.5BT高斯频移键（GFSK）的数字频率调制技术 实现彼此间的通信。也就是说把载波上移157kHz代表“1”，下 移157kHz代表“0”，速率为100万符号(或比特)/秒，然后用“0.5” 将数据滤波器的-3dB带宽设定在500kHz，这样可以限制射频占 用的频谱。
3Mbps的PSK调制传输是采用循环差分相位编码的八进制键控方式 (8DPSK)。每个码元代表3比特信息。对于π/4-DQPSK和8DPSK调 制方式，支持EDR的蓝牙设备不具有强制性要求。只有在条件允许 和环境比较好的环境下使用。
频率范围和信道
蓝牙系统工作在2.45GHz的不要授权的工业、医疗免费ISM频段， 所以它必须和其他无线通信标准共用频段，比如WLAN。不同的国家 使用不同的频带，在北美和欧洲使用79个间隔为1MHz的频道，载频 为2402+kMHz(k=0,1,...,78);
近距离通信
蓝牙技术通信距离为10m,可根 据需要扩展至100m，以满足不 同设备的需要。
蓝牙采用了跳频 （Frequency Hopping）方 式来扩展频谱，抵抗来自这 些设备的干扰。 提供了认证和加密功能， 以保证链路级的安全。
很好的抗干扰 能力和安全性
功耗低 体积小
蓝牙设备在通信连（Connection） 状态下，有四种工作模式：激活 （Active）模式，呼吸（Sniff）模 式保持（Hold）模式，休眠（Park） 模式，Active 模式是正常的工作状 态，另外三种模式是为了节能所规 定的低功耗模式。
全球范围 适用
同时传输 语音数据
蓝牙采用电路交换和分组交换 技术，支持异步数据信道、三路 语音信道以及异步数据与同步语 音同时传输的信道。

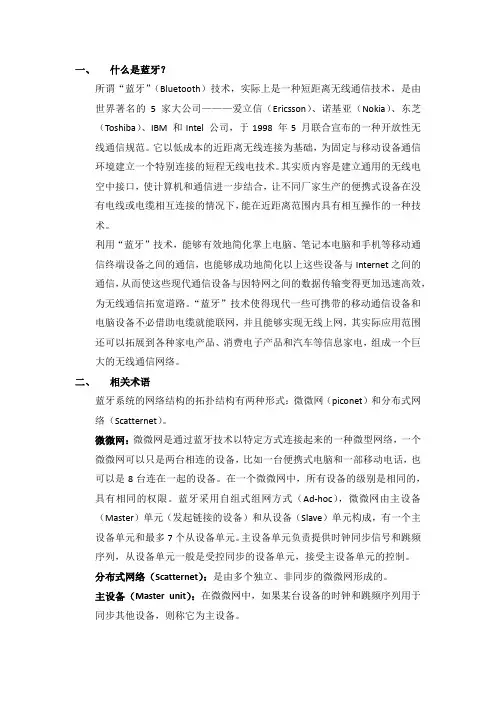

蓝牙技术概述
一、什么是蓝牙？所谓“蓝牙”（Bluetooth）技术，实际上是一种短距离无线通信技术，是由世界著名的 5 家大公司———爱立信（Ericsson）、诺基亚（Nokia）、东芝（Toshiba）、IBM 和Intel 公司，于1998 年5 月联合宣布的一种开放性无线通信规范。
它以低成本的近距离无线连接为基础，为固定与移动设备通信环境建立一个特别连接的短程无线电技术。
其实质内容是建立通用的无线电空中接口，使计算机和通信进一步结合，让不同厂家生产的便携式设备在没有电线或电缆相互连接的情况下，能在近距离范围内具有相互操作的一种技术。
利用“蓝牙”技术，能够有效地简化掌上电脑、笔记本电脑和手机等移动通信终端设备之间的通信，也能够成功地简化以上这些设备与Internet之间的通信，从而使这些现代通信设备与因特网之间的数据传输变得更加迅速高效，为无线通信拓宽道路。
“蓝牙”技术使得现代一些可携带的移动通信设备和电脑设备不必借助电缆就能联网，并且能够实现无线上网，其实际应用范围还可以拓展到各种家电产品、消费电子产品和汽车等信息家电，组成一个巨大的无线通信网络。
二、相关术语蓝牙系统的网络结构的拓扑结构有两种形式：微微网（piconet）和分布式网络（Scatternet）。
微微网：微微网是通过蓝牙技术以特定方式连接起来的一种微型网络，一个微微网可以只是两台相连的设备，比如一台便携式电脑和一部移动电话，也可以是8台连在一起的设备。
在一个微微网中，所有设备的级别是相同的，具有相同的权限。
蓝牙采用自组式组网方式（Ad-hoc），微微网由主设备（Master）单元（发起链接的设备）和从设备（Slave）单元构成，有一个主设备单元和最多7个从设备单元。
主设备单元负责提供时钟同步信号和跳频序列，从设备单元一般是受控同步的设备单元，接受主设备单元的控制。
分布式网络（Scatternet）：是由多个独立、非同步的微微网形成的。
主设备（Master unit）：在微微网中，如果某台设备的时钟和跳频序列用于同步其他设备，则称它为主设备。
蓝牙技术浅谈
蓝牙技术浅谈一、蓝牙技术简述1、什么是蓝牙技术蓝牙技术是一种无线数据与语音通信的开放性全球规范，它一低成本的近距离无线连接为基础，为固定与移动设备通信环境建立一个特别连接的短程无线电技术。
其实质内容是要建立通用无线电空中接口（Radio-air-interface）及其控制软件的公开标准，使通信和计算机进一步结合，使不同厂家生产的便携式设备在没有电线或电缆相互连接的情况下，能在近距离范围内具有互用、互操作的性能（Interoperability）,代替固定与移动通讯设备之间的电缆。
蓝牙工作在全球通用的2.4GHz ISM(即工业、科学、医学)频段。
蓝牙的数据速率为1Mb/s。
跳频技术是把频带分成若干个跳频信道（Hop channel）,在一次连接中，无线电收发器按一定的码序列（伪随机码）不断地从一个信道到另一个通信信道，蓝牙系统内地收发双方是按这个规律进行通信地，而其他无线电设备不可能按同样地规律进行工作。
所以从很大程度上抑止了无线电电磁干扰。
同时蓝牙采用了扩频技术，使整个蓝牙频段内噪声影响变得最低。
与其他工作在相同频段地系统相比，蓝牙调频更快，蓝牙设备与其他无线通信设备相比是低功耗地,蓝牙技术地无线电收发器地链接距离可达10米，使用高增益天线可以将有效通信范围扩展到100米。
不限制在直线范围内，甚至设备不在同一个房间内也能相互链接，并且可以链接多个设备，活动最多可达7个，在线设备可达200个，这样就可以把用户身边地设备都链接起来，形成一个"个人微型网"（Personal area net）。
此外，这种技术可以延伸到那些完全不同地新设备和新应用中去。
例如：把蓝牙技术引入到移动电话和膝上型电脑中，就可以去掉移动电话与膝上型电脑之间地令人讨厌地连接电缆而通过无线使其建立通信。
打印机、PDA、桌上型电脑、传真机、键盘、游戏操纵杆以及所有其他地数字设备都可以成为蓝牙系统地一部分。
除此之外，蓝牙无线技术还为已存在地数字网络和外设提供通用接口以组建一个远离固定网络地个人特别连接设备群。
蓝牙的技术标准
蓝牙技术标准概述蓝牙技术是一种短距离无线通信技术，它使用全球统一的频率（2.4GHz）进行无线通信，具有无需布线、低功耗、高速传输等特点。
蓝牙技术广泛应用于手机、电脑、耳机、键盘、鼠标、相机等设备之间进行无线通信和控制。
本文将从以下几个方面对蓝牙技术标准进行介绍：一、蓝牙技术概述蓝牙技术是一种短距离无线通信技术，它使用全球统一的频率（2.4GHz）进行无线通信，具有无需布线、低功耗、高速传输等特点。
蓝牙技术最初是由Ericsson公司在1994年提出的，它的初衷是为了解决移动设备之间以及移动设备与计算机之间的无线通信问题。
随着技术的不断发展和应用领域的不断扩大，蓝牙技术的应用已经涉及到多个领域，如智能家居、医疗保健、工业控制等。
二、蓝牙技术标准蓝牙技术标准是一种开放式的标准，它规定了蓝牙设备的通信协议和规范。
蓝牙技术标准主要包括以下几个部分：蓝牙核心规范（Bluetooth Core Specification）：这是蓝牙技术的核心规范，它规定了蓝牙设备的通信协议和规范，包括蓝牙设备的物理层、数据链路层、网络层和应用层等方面的规范。
蓝牙基带规范（Bluetooth Baseband Specification）：这是蓝牙技术的基带规范，它规定了蓝牙设备的物理层和数据链路层的规范，包括蓝牙设备的调制方式、编码方式、连接建立和断开等方面的规范。
蓝牙通用串行总线规范（Bluetooth Universal Serial Bus Specification）：这是蓝牙技术的通用串行总线规范，它规定了蓝牙设备与计算机之间的通信协议和规范，包括USB接口的规范和协议。
蓝牙高级音频分布规范（Bluetooth Advanced Audio Distribution Profile）：这是蓝牙高级音频分布规范，它规定了蓝牙设备之间的高级音频分布协议和规范，包括音频传输协议、音频编解码器和音频控制等方面的规范。
其他规范：除了以上几个规范外，蓝牙技术标准还包括一些其他的规范，如蓝牙远程设备管理（Remote Device Management）规范等。
蓝牙技术的原理和应用
蓝牙技术的原理和应用蓝牙技术是一种近距离无线通讯技术，由于其低功耗、低成本、广泛应用等特点，在现代生活中得到了广泛的应用。
本篇文章将介绍蓝牙技术的原理和应用。
一、蓝牙技术的原理蓝牙技术是基于无线射频的短距离通讯标准，采用2.4GHz的ISM频段，其具有跨平台、传输速率高、安全可靠等特点。
蓝牙技术的原理主要由以下几个部分组成：1、蓝牙射频蓝牙射频是蓝牙技术中最关键的部分之一，其使用的频段是2.4-2.48 GHz的ISM频段，全球范围内都允许使用。
同时，蓝牙技术还使用了FHSS（频率跳跃扩频）技术，可以有效地减少数据传输时的干扰和噪音，从而提高传输效率和连接稳定性。
2、蓝牙协议栈蓝牙协议栈是蓝牙技术的核心部分，其包含6层协议：物理层、链路层、LMP层、L2CAP层、RFCOMM层和应用层。
其中，LMP层和L2CAP层是蓝牙协议栈中最关键的两层，LMP层负责蓝牙设备之间的配对和连接，L2CAP层则是数据传输和协议交换的核心。
3、蓝牙设备蓝牙设备是蓝牙技术中最终的实现部分，包括蓝牙手机、蓝牙耳机、蓝牙键盘、蓝牙鼠标等等。
蓝牙设备与蓝牙设备之间可以建立专门的蓝牙链接，实现数据的传输和交换。
二、蓝牙技术的应用随着科技的发展，蓝牙技术的应用越来越广泛，其中较为典型的应用包括以下几个方面：1、蓝牙音频蓝牙音频是目前最具代表性的应用之一，其主要应用包括蓝牙耳机、蓝牙音响等等。
蓝牙耳机的问世，改变了传统有线耳机的繁琐和不便之处，蓝牙音响则将家庭音响的使用限制降到了最低。
2、蓝牙设备蓝牙技术的实际应用还包括蓝牙键盘、蓝牙鼠标、蓝牙打印机等等。
蓝牙键盘和鼠标的问世，解决了传统有线键盘和鼠标的使用不便之处。
蓝牙打印机则可以实现移动设备的打印功能。
3、蓝牙定位蓝牙定位是近些年来蓝牙技术发展的新方向，其主要应用包括超市定位、医院导航等等。
蓝牙定位的原理是通过蓝牙信号强度指示来确定设备的位置，从而实现定位和导航。
4、蓝牙物联网蓝牙物联网是未来的发展方向之一，其应用范围可以延伸到智能家居、智能健康、智能交通等等。
《蓝牙技术基础培训》课件
蓝牙技术以其低功耗、低成本、高可靠性等优势获得了市 场的广泛认可，但仍面临着与其他无线技术的竞争、安全 问题等挑战。
对未来蓝牙技术的展望
更快的传输速度和更大的传输容量
随着物联网和大数据的发展，未来蓝牙技术将需要具备更快的传输速度和更大的传输容量 ，以满足更多的应用需求。
更强的安全性
随着智能设备的普及，蓝牙技术的应用场景将进一步拓展，涉及到更 多的领域和场景。
05 实际应用案例分析
智能家居中的蓝牙应用
01
02
03
智能照明
通过蓝牙连接，实现远程 控制和定时开关功能，提 高家居生活的便利性。
智能安防
利用蓝牙技术实现家庭监 控、门禁控制等功能，提 高家庭安全防范能力。
智能环境
通过蓝牙连接智能温湿度 计、空气净化器等设备， 实现室内环境的自动调节 。
蓝牙技术具有全球通用性、灵活性、可靠性和安全性等特点，广泛应用于各个领域 。
蓝牙技术的发展历程
1994年Ericsson公司发明了蓝牙技术 ，并开始应用于移动电话和耳机之间 的无线连接。
1999年Bluetooth SIG发布了蓝牙技 术的第一个版本，即Bluetooth 1.0。
1998年Ericsson、Nokia、IBM、 Toshiba等公司共同成立了Bluetooth SIG（特别兴趣小组），负责制定和 维护蓝牙技术标准。
手机中的蓝牙应用
数据传输
通过蓝牙实现手机与电脑 、平板等设备之间的文件 传输，方便快捷。
无线耳机
利用蓝牙连接无线耳机， 实现高品质的音乐享受和 通话体验。
智能手环/手表
通过蓝牙连接，实现健康 监测、消息提醒等功能。
车载蓝牙的应用
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11
作用和技术目的
它推动和扩大了无线通信的应用范围，使网络中的各
解释成“即连即用”。
25
蓝牙技术规范概述 目前，蓝牙技术主要以满足FCC（Federal
Communications Commission美国联邦通信委员会 ）的要求为目标。在其他国家的应用，需要做一 些适应性调整，如发射功率和频带。 截止2010年7月，蓝牙共有六个版本 已公布的蓝牙主要技术指标和系统参数如表。
，并将此技术命名为“蓝牙”。
7
“蓝牙”标志的设计
蓝牙这个标志的设计：它取自 Harald Bluetooth
名字中的「H」和「B」两个字母，用古北欧字母
来表示，将这两者结合起来，就成为了蓝牙的
logo
蓝牙联盟
1999年11月，比尔·盖茨专程到拉斯维加斯一间只有11名员工的小 公司访问，只因这家公司已研制成功一种含蓝牙技术的胸卡，随后， 微软便宣布加入SIG。 目前，包括索尼、惠普、戴尔在内的2500多家公司都签署了相关协
跳频 FEC
工作模式 数据连接方式 纠错方式 鉴权 信道加密
语言编码方式
发射距离
连续可变斜率调制（CVSD）
一般可达10cm~10m， 增加功率情况瞎可达100m
28
技术规范比较
2.0+EDR
技术规范 1.1
传输率约748~810 kb/s 单工方式 加入抗干扰 跳频功能
技术规范 1.2
技术规范 2.0
蓝牙技术概论
聚焦信息技术发展，服务高校人才培养
蓝牙
2
蓝牙手机
手机与电脑 的数据传输
手机与手机 之间的数据 传输
3
身边蓝牙产品
4
目录
1 2 3 4
蓝牙的起源和技术目的 蓝牙的实现方法和技术 蓝牙的应用模式
蓝牙的现状和存在问题
5
“蓝牙”名字的由来
蓝牙这个名称来自于第十世纪的一位丹麦国王 Harald Blatand ， Blatand 在英文里的意思可以被解释为 Bluetooth( 蓝牙 ) 因为国 王喜欢吃蓝莓，牙龈每天都是蓝色的所以叫蓝牙。在行业协会筹备 阶段，需要一个极具有表现力的名字来命名这项高新技术。行业组 织人员，在经过一夜关于欧洲历史和未来无线技术发展的讨论后， 有些人认为用Blatand 国王的名字命名再合适不过了。Blatand 国王 将挪威，瑞典和丹麦统一起来；他的口齿伶俐,善于交际,就如同这 项即将面世的技术，技术将被定义为允许不同工业领域之间的协调 工作，保持着各个系统领域之间的良好交流，例如计算，手机和汽 车行业之间的工作。名字于是就这么定下来了。 6
基本规范
跳频技术是把频带分成若干个跳频信道（hop channel），在一次 连接中，无线电收发器按一定的码序列（即一定的规律，技术上叫 做“伪随机码”，就是"假"的随机码）不断地从一个信道"跳"到另 一个信道，只有收发双方是按这个规律进行通信的，而其他的干扰 不可能按同样的规律进行干扰；跳频的瞬时带宽是很窄的，但通过 扩展频谱技术使这个窄带宽成百倍地扩展成宽频带，使干扰可能的 影响变成很小。能够增强信号的可靠性和抗干扰性。 FEC（Forward Error Correction，前向纠错）是一种数据编码技 术，在FEC方式中，传输码列中加入冗余纠错码，发现错误无须通 知发送方重发，在一定条件下可以自动纠正传输误码，降低接收信 号的误码率。 23
本电脑，就可建立无线通信。打印机、PDA、桌上型电脑、
传真机、键盘、游戏操纵杆以及所有其它的数字设备都可 成为蓝牙系统的一部分。
15
蓝牙网络
蓝牙支持点到点和点到多点的连接，可采用 无线方式将若干蓝牙设备连成一个微微网 （Piconet），多个微微网又可互连成特殊分 散网，形成灵活的多重微微网的拓扑结构， 从而实现各类设备之间的快速通信。
传输速度。
TDD 时分双工（ time-division duplex ）是一种通信系统的双工方 式，它是在两个方向上使用同一频率但使用不同时间段交替发送信
号的双工方式，即用保证时间来分离接收与传送信道；而FDD模式的
移动通信系统的接收和传送是在分离的两个对称频率信道上，用保 证频段来分离接收与传送信道。 22
基本规范
将高层的数据切割
成一段段数据包进 行交换
当主设备与从设备一旦建立连接
后不管有无数据发送系统都会给 主设备和从设备预留固定间隔时 隙，其它从设备不能利用此连接 上的时隙来发送数据
24
蓝牙技术规范概述
蓝牙以无线 LANs 的IEEE802.11标准技术为
基础。应用了“Plonk and play”的概念（有 点类似“即插即用”），即任一蓝牙设备一 旦搜寻到另一个蓝牙设备，马上就可以建立 联系，而无需用户进行任何设置，因此可以
主设备来控制。
17
蓝牙网络 连接状态
Hold Master Active Slave
Parked Slave
Standby
Sniff
18
连接状态
活动（Active）状态下，从设备基本上一直在监听来自主控设备 的发射信号,一直在接收分组，并随时准备发送分组，因此这个 状态能够提供最快的响应。但是消耗的功率也是最多。 呼吸（Sniff）状态下，从设备是周期地被激活。主控设备以一定 的时间间隔定期地给从设备发送分组，从设备只需要在这些时间 间隔内接收主设备送来的信号，与Active相比，Sniff模式消耗功 率较低，响应较慢。 工作在保持（Hold）模式的设备为了节能在一个规定的时间间隔 内停止操作，当超过该持续时间后从设备将恢复原来的模式。
12
蓝牙芯片
13
蓝牙芯片
天线 滤波器 5 mm 蓝牙芯片 10 mm 9×9 mm
9 mm 18 mm
第6代蓝牙芯片
14
蓝牙芯片
蓝牙集成电路应用简单、容易实现和推广其程序写在一个
9×9（mm）的微芯片中，如图所示。图的左端为天线和滤
波器，右端为单芯片的植入蓝牙的电子元件（采用标准的 BGA封装方式）。 可以很方便地应用于电子产品中，有很强的移植性，可随 时随地应用于多种通信场合。例如引入到移动电话和笔记
m
m
s
s s s
16
蓝牙网络
两个蓝牙设备建立连接后，形成了微微网的个人区
域。每个微微网有且只有一个主设备，同时有一个或
多个从设备，它们可以互相转换角色。每个微微网有 且只能有7个活跃的从设备。 微微网包含一个共享的信道，其成员通过这个信道 进行通信。这个信道由一个明确的跳频序列组成，微
微网的成员以同步的方式跟踪跳频序列，跳频序列由
种数据和语音设备能互连互通，从而实现个人区域内的
快速灵活的数据和语音通信。 具体地说，“蓝牙”技术的作用就是简化小型网络设备 （如移动 PC 、掌上电脑、手机）之间以及这些设备与 Internet 之间的通信，免除在无绳电话或移动电话、调 制解调器、PDA、计算机、打印机、幻灯机、局域网等 之间加装电线、电缆和连接器。
“蓝牙”技术的目的是使特定的移动电话、
便携式电脑以及各种便携式通信设备的主机
之间在近距离内实现无缝的资源共享。
其目标和宗旨是：保持联系，不靠电缆，拒绝插头。实现方便快捷、 灵活安全、低成本小功耗的话音和数据通信。
10
作用和技术目的
它推动和扩大了无线通信的应用范围，使网络中的各
种数据和语音设备能互连互通，从而实现个人区域内的
议加入该组织，共享这一先进技术，而且数目还在不断的增长，从而
在全球范围内掀起了一股蓝牙热潮。这么多的精英公司集中在一项技 术的大旗下，在商业史上是史无前例的，一项公开的全球统一的技术
规范得到了工业界如此广泛的关注和支持，也是以往所罕见的。
Why
9
作用和技术目的
蓝牙设计者的初衷是 用隐形的连接线代替线缆。
功率
64kb/s
美国FCC要求<0dBm（1mW ），其他国家可以扩展到 100Mw.
27
蓝牙技术规范（2）
跳频频率数 跳频速率 79个频点/1MHz 1600次/秒 PARK/HOLD/SNIFF 面向连接业务SCO,无连接业务ACL 1/3FEC, 2/3FEC，ARQ 采用反映逻辑算术 采用0位、40位、60位密钥
30
蓝牙技术特点
低功耗低成本体积小
蓝牙技术以轻、小、薄为目标，希望能将蓝牙技 术整合在单芯片中，达到低 功耗、低成本的目的。 虽然目前蓝牙芯片的价格仍然很高，但是相信未来几 年内可以达到成本在5美元以下的目标。同时，蓝牙 芯片的发射频率可以根据自动模式调节，正常工作时 的发射功率为1m w （0dbm）。当传输减少或停止 时，蓝牙设备进入低功率工作模式，该模式比正常工 作模式节省70％的发射功率，所以在设计蓝牙耳机 的时候，不太需要考虑散热问题。
“蓝牙”的起源
蓝牙的创始人是瑞典爱立信公司，爱立信早在1994年就 已进行研发。1997年，爱立信与其他设备生产商联系， 并激发了他们对该项技术的浓厚兴趣。
1998 年 2 月， 5 个跨国大公司，包括爱立信、诺基亚、
IBM、东芝及Intel组成了一个特殊兴趣小组（SIG），他
们共同的目标是建立一个全球性的小范围无线通信技术
21
基本规范
ISM (Industrial Scientific Medical) Band ， 此 频 段 ( 2.4 ~ 2.4835 GHz)主要是开放给工业、科学、医学三个主要机构使用。 全双工方式在发送设备的发送方和接收设备的接收方之间采取点到 点的连接，这意味着在全双工的传送方式下，可以得到更高的数据
