无线收音机与对讲机分析
通信基本电路课程设计报告设计题目：无线收音与对讲机专业班级电信工程 1404学号学生姓名指导教师张培玲教师评分2016年12 月24 日无线收音机与对讲机【摘要】收音机和对讲机大家并不陌生，它早已普及我国城乡。
它是无线电广播系统的接收设备。
随着科技的发展，大家有没有见过既能当收音机又能当对讲机的装备呢？借此次课程设计之际，我们团队倾心制作了无线收音机、对讲机双合一产品，它就能兼顾收音与对讲双功能。
本课题主要是设计并制作一个无线对讲和调频收音机，设计的核心芯片选用D1800，它作为收音接收专用集成电路，功放部分选用D2822。
对讲的发射部分采用两级放大电路，第一级为振荡兼放大电路；第二级为发射部分，采用9018三极管克服了电路复杂、故障范围大、对讲距离近的矛盾，使发射效率和对讲距离大大提高。
该设计具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。
本设计电路既能收听电台广播，又能实现相互对讲。
收音机调频波段88MHz-108MHz，工作电源电压范围2.5V-5V，静态电流13.5mA，信噪比>80dB，谐波失真<0.8％，输出功率≥350mA。
发射机工作电流约18mA，对讲距离50-100米。
【关键词】收音机，对讲机，D1800,调频，高频信号目录一、设计任务与要求 (4)1.1 设计任务 (4)1.2 基本要求 (4)二、总体方案 (4)2.1 方案论证与比较 (4)2.2 方案选择 (6)三、设计内容 (6)3.1 电路工作原理 (6)3.1.1收音机部分原理 (6)3.1.2 对讲机的工作原理 (8)3.2 元件结构及工作原理 (9)3.2.1 核心芯片D1800 (9)3.2.2 D2822芯片 (10)3.3 总体结构 (11)四、电路制作与调试 (12)4.1无线收音机与对讲机的焊接 (12)4.1.1 焊接与安装 (12)4.1.2安装提示 (12)4.2 调频收音机兼对讲机的调试 (14)4.2.1收音部分的调试 (14)4.2.2发射部分的调试 (15)4.2.3统调(调整频率跟踪) (15)五、总结 (15)六、主要参考文献 (17)附录 (18)一、设计任务与要求1.1 设计任务第一掌握收音机和对讲机的工作原理以及两者的各个组成部分的原理、功能用途等。
对收音机的变频、功放电路，对讲机的振荡、发射功放电路不仅要说明工作原理。
还应进行理论设计计算。
第二锻炼自己的实际操作能力，要从实际出发，选择适合的组合元器件，进行收音机和对讲机的组建和装配，提高动手操作能力。
要求利用模拟电路和高频电子线路的相关知识用所提供的元件来完成对输入的语音信号的调频，然后通过耳机接收该语音信号，使学生在模块实验的基础上掌握调频发射机和接收机对整机组成原理建立调频系统概念，掌握系统联机的方法，培养学生解决实际问题的能力。
第三开发学生的创新思维，是学生灵活运用课堂所学习到的相关方面的知识，使之运用于实际生产之中。
让学生自主的发现问题，解决问题。
在实际的操作之中认识到课堂与实践的联系与区别。
第四君子性非异也，善假于物也。
让学生学习使用相关的仿真软件如multisim等。
借助于相关软件往往会事半功倍。
1.2 基本要求（1）收音机与对讲机双项功能兼具，可以独立工作不产生干扰。
（2）系统传送一路语音信号，其发射频率在20MHz~40MHz之间自行选择，发射功率自行选择，射频信号带宽及调制方式自定，收发通信距离不小于20米；（3）发射机的输入采用话筒方式，接收机用耳机收听语音信号，采用电池供电；（4）声音清晰，干扰信号要明显滤除。
性能稳定可靠，可玩性高，体积要小，价格要明显低于市场上面的专业产品。
（5）调频收音机的调频波段为88MHz-108MHz，工作电源电压范围2.5V-5V，静态电流为15-20mA，输出功率≥350mA。
二、总体方案2.1 方案论证与比较方案一：以LM389芯片为核心的对讲机电路，该芯片为美国NS 公司生产的带晶体管阵列的功放电路，该芯片内含一个功能类似LM386的功放电路和3个独立的高频小功率管。
当S2置于“1”端时，整机为接受状态。
由BG1组成超再生检波电路，该极调谐在30MHz 范围内，TX 接受到对方发射的信号时，经检波后进入功放级进行放大。
由于功放级增益较高，故无需加前置级仍可得到较大的输出功率。
S2置“2”端时，整机为发射状态。
MIC 拾取的音频信号经过放大后对发射极进行调制，形成30MHz 高频调频波，经加感线圈，由天线向外发射。
由于该级采用晶体稳频，故整机频率稳定度较高。
方案二：整机由调频发射电路、调频接收电路、音频功率放大器、功放电源开关电路及稳压电源五部分组成。
其中的两块芯片都是荷兰飞利浦公司生产的双列单放式微型扁平封装集成电路。
发射部分以TDA7010芯片为主，由三极管、电感和阻容元件组成一个电容三点式振荡器，产生频率约为100MHz 的高频载波信号。
该信号的频率受到话筒送来的音频信号调制，调制后的射频信号从三极管的集电极输出，由天线向外界辐射。
接收电路中，天线感应到的高频信号传入调频接收专用集成电路TDA7050芯片中，进行放大、选频、混频、鉴频，从（15）脚输出音频信号，再由一片立体声小功率放大集成电路接成BTL 方式进行放大，输出功率约为80Mw,可直接驱动扬声器。
设计原理如图2.1.1所示。
方案三：选用核心芯片为D1800作为收音接收专用集成电路，功放部分选用D2822。
对讲的发射部分采用两级放大电路。
第一级为振荡兼放大电路；第二级为发射部分，采用专用的发射管使发射效率得到提高。
发射部分由驻极话筒将声音信号转换为变化着的电信号，经第一级振荡兼放大电路进行调制放大后通过第二级的发射部分向外发射调频信号。
接收部分由天线接收调频信号，再经过混频电路、振荡电路、调谐回路和低通滤波器后得到10.7MHz的中频信号，通过功放电路后推动扬声器发出声音。
它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。
它既能收听电台广播，又能实现相互对讲。
收音机的参数：调频波段88MHz-108MHz；工作电源电压范围2.5V-5V；静态电流13.5mA；信噪比>80dB；谐波失真<0.8％；输出功率≥350mA。
发射机工作电流：约18mA，对讲距离50-100米。
方案四：发射试用调频无线送话器，接收采用集成电路KC538，具有中频放大、鉴频和音频功率放大等功能。
KC538中频放大器采用三极管差分放大器，故有增益高和调配抑制比较好的特点。
2.2 方案选择针对以上四种设计方案进行反复的比较和论证，根据本设计任务的指标和性能要求以及从实际出发出于经济与实施简易程度考虑，最后我团队选择了方案三采用集成芯片D1800和D2822来设计电路。
本课题主要是设计并制作一个无线对讲和调频收音机，设计的核心芯片选用D1800，它作为收音接收专用集成电路，功放部分选用D2822。
对讲的发射部分采用两级放大电路。
第一级为振荡兼放大电路；第二级为发射部分，采用专用的发射管使发射效率得到提高。
它具有造型美观、体积小、外围元件少、灵敏度极高、性能稳定、耗电省、输出功率大等优点。
只要按要求装配无误，装好后稍加调试即可收到电台，无需统调，是电子技术改进更新的理想电路。
它既能收到电台又能相互对讲，本课题设计的电路克服了电路复杂、故障范围大、对讲距离近的矛盾。
经过优化组合，在现有的传统电路基础上加以改进使其性能大大提高，从对讲20米迅速提高为50—100米，由于电路简化，从而使制作更加容易。
三、设计内容3.1 电路工作原理3.1.1收音机部分原理收音机是接受无线电广播发送的信号，并将其还原成声音的装置，根据无线电广播的种类不同，即有调幅广播（AM）和调频广播（FM），接受信号的收音机的种类也不同，有调幅收音机和调频收音机。
有的接收机既能接收调幅广播，又能接收调频广播，称为调幅调频收音机。
收音机的基本功能就是把空中的无线电波转换成高频信号，这一切是有接收天线来实现。
然后解调，即把调制在高频载波上的音频信号卸下来，常称作鉴频（FM）或检波（AM）。
实现这一功能的电路叫鉴频器或叫频率调节器或叫频率检波器。
最后鉴频出来的音频信号经放大来推动扬声器或耳机，既把声音恢复。
接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。
第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。
滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过一个陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。
音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的信息。
收音机的分类方法众多，依其电路程式可分为直接检波（AM）和超外差式等。
单声道调频收音机由输入电路，高频放大电路，混频电路，中频放大电路，鉴频器，低频放大电路和喇叭或耳机组成。
调频立体声收音机的结构和单声道调频收音机的结构区别就在于，在鉴频器后加一个立体声调节器，分离出两个音频通道，来推动两个喇叭发声，形成立体声音。
调频信号由天线（TX）接收，经C9耦合到芯片IC1的19脚内的混频电路，IC1第一脚内部为本机振荡电路，1脚为本镇信号输入端，L4、C、C10、C11等元件构成本振的调谐电路。
在IC1内部混频后的信号经低通滤波器后得到的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍是变化的，经过鉴频后变成变化的电压。
10脚外接电容为鉴频电路的滤波电容。
这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后音频信号从11脚输出，经过R10、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器的发声。
3.1.2 对讲机的工作原理 声音要进行远距离传播，其种类很多，有将声音直接放大传播的广播和用无线电传播的无线电发射广播等。
发射机是将声音信号通过无线电进行远距离传播的设备。
发射机种类众多，依据电路程式的不同，有调幅无线电广播发射和调频无线电广播发射等。
调幅无线电广播是用高频载波信号的幅值来装载音频信号（调制信号），即用音频信号来调制高频载波信号的幅度，从而使原为等幅度的高频载波信号的幅度随着调制信号的幅度而变化。
幅度被音频信号调制过的高频波信号叫已调幅信号，简称调幅信号。
调频无线电广播是用高频载波信号的频率来装载音频信号（调制信号），即用音频信号来调制高频载波信号的频率，从而使原为等幅恒频的高频载波信号的频率随着调制信号的幅度而变化，其幅度不变。
对讲机原理
对讲机原理概述对讲机是一种便携式无线通信设备，用于实现短距离的语音通讯。
它采用了一系列的技术原理，包括无线电通信、调制解调、信号处理等。
无线电通信原理对讲机使用无线电波进行通讯，它通过内置天线收发信号。
在无线电通信中，对讲机主要使用了以下原理：调频调制对讲机中的一个重要原理是调频调制（Frequency Modulation，FM）。
调频调制是将声音信号转换为与之对应的射频信号的一种方法，实现了音频信号的传输。
在对讲机中，麦克风会将声音信号转换为电信号，并通过调频方法进行调制，使其转化为特定频率的射频信号。
射频信号的传输与接收对讲机中的射频信号通过天线进行发送和接收。
发射机负责将信号经过放大和滤波等处理后发送出去，接收机则通过天线接收射频信号，然后通过滤波、放大、解调等过程将其转换为可听的声音信号。
通信频率对讲机使用不同的频率来进行通信。
这些频率通常属于业余无线电频段或专用无线电频段，由相关的无线电管理机构进行规定和分配。
通过预设通信频率，可以保证对讲机之间在同一频率上进行通信，避免互相干扰。
信号处理原理对讲机中的信号处理原理主要包括音频信号处理和调制解调过程，以确保有效地传输语音信号。
音频信号处理对讲机中的音频信号处理主要包括声音的采样和编码解码过程。
首先，麦克风采集到的声音通过模拟数字转换器（ADC）转换为数字信号进行采样。
然后，对采样后的数字信号进行编码，以减小信号传输的数据量。
接收端对编码后的信号进行解码，使其恢复为原始的音频信号。
调制解调调制解调是对讲机中射频信号的调制与解调过程。
调制将音频信号转换为射频信号进行传输，而解调则将接收到的射频信号转换为可听的声音信号。
对讲机通常采用频率调制（FM）或幅度调制（AM）等调制方式。
功放与音箱对讲机中的功放与音箱起到放大声音信号的作用，使其能够更清晰地被听到。
通过功放，信号的能量被放大，然后通过音箱转化为声音。
其他技术原理除了以上的基本原理，对讲机中还使用了一些其他的技术原理，如：双向通信对讲机支持双向通信，即可以实现同时收听和发言。
《收音对讲机》精选PPT文档
2021/12/18
TRA-08调频收音机/对讲机
调频收音机 接受频率73MHz-108MHz。 其中:公用调频广播接受频率88MHz-108MHz。
75MHz-88MHz可接纳校园调频广播， 73.5MHz-75MHz用于接纳对讲机调频信 号。也可以收听校园调频广播。
调频广播接纳电路的的调整
• 运用直流稳压电源供电。电流应小于100mA。 • 将接受机置于FM形状。 • 在谱分析仪上可以看见调频广播的“谱线〞。可
以以为频谱的峰所对应的是载频频率。 • 接纳机的本振频率对应的谱线在谱分析仪上也能
看见。 • 选择一条较高的调频广播的“谱线〞，例如为
100MHz，调整电感L10或/和“2〞所示的电容， 使本振的线谱频率为110.7MHz。 • 再调整“3〞所示的电容，使遭到的广播声音最明 晰、响亮。
调频对讲接纳电路的调整
• 运用直流稳压电源供电。电流不应大于100mA。 • 将接纳机置于对讲形状。 • 要求接纳对讲机的发射载频为74MHz。 • 在谱分析仪上可以看见接纳对讲调频信号所需求
的本振信号的谱线。
• 调整电感L9，使接纳电路的本振频率的谱线为 84.7MHz。
• 用高频信号源，发射载频为74MHz、调制信号为 1KHz的调频信号，接纳机应输出1KHz的音频信 号〔可以听到〕。
请提出整改意见 谢谢
调频接纳机原理框图对讲调Leabharlann 发射电路框图• 调频对讲机
• 调频接纳频率复盖对讲机的发射频率
天 线 匹 配 功 率 放 大 电 压 放 大
调 频
话 筒 输 入
音 频 放 大
MIC音频放大电路电路
MIC
变容二极管调频电路的交流等效电路

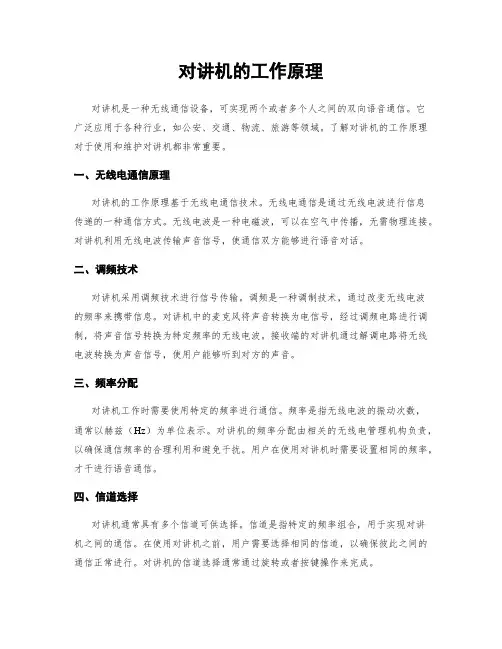

对讲机的工作原理
对讲机的工作原理对讲机是一种无线通信设备，可实现两个或者多个人之间的双向语音通信。
它广泛应用于各种行业，如公安、交通、物流、旅游等领域。
了解对讲机的工作原理对于使用和维护对讲机都非常重要。
一、无线电通信原理对讲机的工作原理基于无线电通信技术。
无线电通信是通过无线电波进行信息传递的一种通信方式。
无线电波是一种电磁波，可以在空气中传播，无需物理连接。
对讲机利用无线电波传输声音信号，使通信双方能够进行语音对话。
二、调频技术对讲机采用调频技术进行信号传输。
调频是一种调制技术，通过改变无线电波的频率来携带信息。
对讲机中的麦克风将声音转换为电信号，经过调频电路进行调制，将声音信号转换为特定频率的无线电波。
接收端的对讲机通过解调电路将无线电波转换为声音信号，使用户能够听到对方的声音。
三、频率分配对讲机工作时需要使用特定的频率进行通信。
频率是指无线电波的振动次数，通常以赫兹（Hz）为单位表示。
对讲机的频率分配由相关的无线电管理机构负责，以确保通信频率的合理利用和避免干扰。
用户在使用对讲机时需要设置相同的频率，才干进行语音通信。
四、信道选择对讲机通常具有多个信道可供选择。
信道是指特定的频率组合，用于实现对讲机之间的通信。
在使用对讲机之前，用户需要选择相同的信道，以确保彼此之间的通信正常进行。
对讲机的信道选择通常通过旋转或者按键操作来完成。
五、功率控制对讲机的功率控制是为了实现更远距离的通信。
对讲机具有不同的功率档位可供选择，通常以毫瓦（mW）为单位表示。
较高的功率可以提供更远的通信距离，但也会消耗更多的电池电量。
用户根据实际需求选择适当的功率档位。
六、天线对讲机的天线用于接收和发送无线电信号。
天线是将无线电波与对讲机内部电路连接的接口。
天线的设计和性能会影响对讲机的通信质量和距离。
通常，较长的天线可以提供更好的信号接收和发送效果。
七、电池和充电对讲机通常使用可充电电池供电。
电池的容量决定了对讲机的使用时间。
用户需要定期充电以确保对讲机的正常使用。

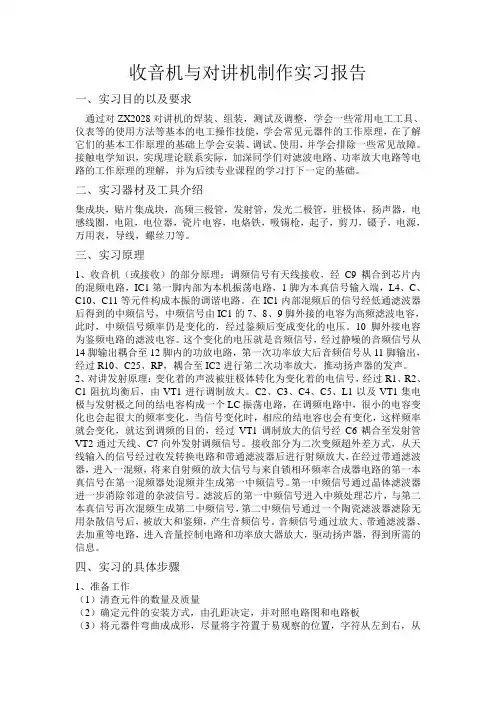

收音机与对讲机制作实习报告
收音机与对讲机制作实习报告一、实习目的以及要求通过对ZX2028对讲机的焊装、组装，测试及调整，学会一些常用电工工具、仪表等的使用方法等基本的电工操作技能，学会常见元器件的工作原理，在了解它们的基本工作原理的基础上学会安装、调试、使用，并学会排除一些常见故障。
接触电学知识，实现理论联系实际，加深同学们对滤波电路、功率放大电路等电路的工作原理的理解，并为后续专业课程的学习打下一定的基础。
二、实习器材及工具介绍集成块，贴片集成块，高频三极管，发射管，发光二极管，驻极体，扬声器，电感线圈，电阻，电位器，瓷片电容，电烙铁，吸锡枪，起子，剪刀，镊子，电源，万用表，导线，螺丝刀等。
三、实习原理1、收音机（或接收）的部分原理：调频信号有天线接收，经C9耦合到芯片内的混频电路，IC1第一脚内部为本机振荡电路，1脚为本真信号输入端，L4、C、C10、C11等元件构成本振的调谐电路。
在IC1内部混频后的信号经低通滤波器后得到的中频信号，中频信号由IC1的7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍是变化的，经过鉴频后变成变化的电压。
10脚外接电容为鉴频电路的滤波电容。
这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后音频信号从11脚输出，经过R10、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器的发声。
2、对讲发射原理：变化着的声波被驻极体转化为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。
C2、C3、C4、C5、L1以及VT1集电极与发射极之间的结电容构成一个LC振荡电路，在调频电路中，很小的电容变化也会起很大的频率变化，当信号变化时，相应的结电容也会有变化，这样频率就会变化，就达到调频的目的，经过VT1调制放大的信号经C6耦合至发射管VT2通过天线、C7向外发射调频信号。
接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器，进入一混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本真信号在第一混频器处混频并生成第一中频信号。
对讲机总结
对讲机总结一、引言对讲机作为一种无线通信设备，在现代社会中得到了广泛的应用。
它具有简单易用、远距离通信和实时语音传输等优点，被广泛应用于公共安全、商业、工业等领域。
本文将对对讲机的工作原理、应用领域、技术发展和市场状况进行总结和分析。
二、工作原理对讲机的工作原理主要包括四个方面：1.无线电信号传输：对讲机通过无线电信号传输语音或数据信息。
它采用了调频或调制解调方式，在特定的频率范围内进行双向通信。
2.语音编解码：对讲机内部配备了语音编解码器，可以将语音信号转换为数字信号进行传输，并在接收端将数字信号转换为模拟语音信号。
3.频道选择和切换：对讲机通常可以支持多个频道，用户可以根据需要选择不同的频道进行通信。
频道之间的切换可以通过旋转编码器或菜单操作来实现。
4.能量管理：对讲机内部装配了电池管理系统，可以对电池状态进行监测并控制能量的消耗。
一般对讲机设备都会设置充电接口以供重新充电使用。
三、应用领域对讲机在以下几个领域得到了广泛应用：1. 公共安全对讲机在公安、消防、交通等领域中被广泛用于应急通信。
在突发事件中，对讲机可以提供及时、可靠的语音通信，支持协作和指挥调度。
2. 商业行业对讲机在物流、制造、餐饮等商业行业中被广泛应用。
它可以提供快速便捷的通信，促进工作效率和团队协作。
3. 建筑工地对讲机在建筑工地中可以实现工人之间的即时通信，提高工作效率和安全性。
工地上的工人可以通过对讲机进行远程协调和沟通，避免出现事故和误操作。
4. 旅游和户外对讲机在旅游和户外领域中被广泛应用。
它可以提供可靠的通信，方便游客之间的交流和导游与游客的沟通，提供导航指引和紧急救援功能。
四、技术发展随着无线通信技术的不断发展，对讲机也在不断演进。
主要的技术发展包括以下几个方面：1.数字对讲机的兴起：数字对讲机相比于模拟对讲机具有更好的通信质量和更强的抗干扰能力。
它采用了数字信令和编解码技术，提供了更多的功能和服务。
2.IP对讲机的出现：IP对讲机利用互联网协议进行语音传输，可以实现全球范围内的通信。

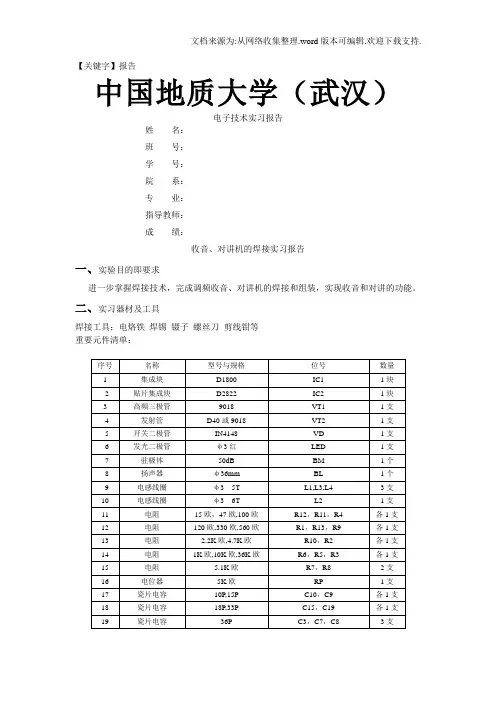

【报告】对讲机收音机实习报告
【关键字】报告中国地质大学（武汉）电子技术实习报告姓名：__ ___ _ __班号：___ __ _学号：_ _院系：____专业：_ ______指导教师：__ ___成绩：_____ __收音、对讲机的焊接实习报告一、实验目的即要求进一步掌握焊接技术，完成调频收音、对讲机的焊接和组装，实现收音和对讲的功能。
二、实习器材及工具焊接工具：电烙铁焊锡镊子螺丝刀剪线钳等重要元件清单：三、实习原理1、收音部分该模块将天线接收到的各种声音信号，经意瓷片电容C9耦合到集成芯片D1800的9腿，在芯片内部混频，经低通滤波器变为10.7MHZ左右的中频信号，再经7、8、9内部的缩小器第一次缩小，并经外边的高频滤波器滤掉高频部分，输出变化的电信号，即声音信号，再经10脚外的鉴频电容静噪，再从14脚进入到12脚中再次缩小，最后经11脚输给缩小器D282发，再次缩小，推动扬声器工作。
其中L4（电感）、C10、C11、C（可调大小）构成本振的协调回路，本人认为该部分负责从9脚进入的混合信号中选出所需的信号，说简单点就是通过调节C的大小，实现换台的功能。
由所学的知识可知，经多次缩小后的变化的电压不会超过3V，同时收音机的效果好坏不仅与焊接技术、元器件、信号强弱有关还和还和C的调节速度有关，这点需在调试中注意。
电路中L4可控制调台数量。
2、对讲部分变化的声音信号经话筒接收后变为变化的电信号，再经R1、R2、C1阻抗均衡后进入VT1，第一次缩小，C2、C3、C4、C5、L1以及VT1集电极与发射极之间的结电容Cce构成振荡电路，小的电容变化就会引起大的频率变化，第一次缩小的信号经C6进入VT2中，再次放，经TX和C7发射出去。
个人理解：其中的C1、C6以及C7应该是起到滤掉直流通过交流的作用，因为声音信号是变化的交流波，在几次缩小中会掺杂直流成分，经滤波后可是声音更加真实。
L3和C8也可构成振荡电路该电路经天线向外发射信号，发射功率的大小直接由C8和L3的影响，功率越小，发射距离越短，反之，越长。
对讲机的原理
对讲机的原理对讲机是有线或无线的声音通信系统，可以让人们以无线的方式进行语音通信。
它主要是从一个地方发出声音，然后被另一个地方接收。
它最初是由话筒、收音机和发射机组成，而现在它还有很多高科技的组件，比如廉价的硬件和软件，它们可以帮助这种信息传输更加容易、高效、便捷。
在有线对讲机中，由一组电线连接着两台设备，它们分别配有话筒和收音机，当话筒接收到声音时，它会将信号传递到收音机，然后再转发到下一个设备，如此循环即可实现语音通信。
通常情况下，有线对讲机的收音机和发射机都是用扬声器来发送声音的，这种方式能够抗干扰，并且传输更加稳定。
但是，由于有线连接的原因，它也很容易受到外部因素影响。
无线对讲机则使用无线电波来传输信号，由于它很方便，所以也常用于紧急情况下的通信。
比如，当遭受天灾或地震等灾害时，紧急救助人员可以使用无线对讲机进行抢救工作。
在使用无线对讲机前，人们需要先知道基本原理，然后合理设置调制类型，以便获得更好的信号传输效果。
首先，用户需要使用发射机发送信号，然后收音机会接收到这些信号，进而将它们转换成声音。
无线对讲机使用了高频信号，这种频率受到了电磁波的影响，因此受到外部因素的影响也比较大，比如遭受到地面反射、天空反射、因硬件问题而造成的干扰等。
另外，由于无线对讲机的功率比有线对讲机要低，所以传输距离也会受到限制。
综上所述，对讲机是一种可以让人们在距离较远的地方进行语音通信的系统，它是由发射机、收音机、话筒以及其他高科技部件组成的，可以帮助人们轻松进行音频通信，比如紧急救援等。
不管是有线还是无线，对讲机都是实现音频通信的有效方式，但由于它们的特性不同，因此在使用的时候也要注意一些原理来获得更好的通信效果。
无线对讲和调频收音机的设计
毕业设计说明书课落款称：无线对讲和调频收音机的设计系别：电子信息工程系专业：应用电子技术班级：二〇一一年六月三日目录摘要 .................................................. 错误!未定义书签。
第一章引言 ............................................ 错误!未定义书签。
概述 ............................................................................................... 错误!未定义书签。
本课题设计的意义 ....................................................................... 错误!未定义书签。
第二章系统整体设计 .................................... 错误!未定义书签。
设计要求 ......................................................................................... 错误!未定义书签。
无线通信系统的大体工作原理和框图 ......................................... 错误!未定义书签。
发射设备的大体原理和组成 ......................................................... 错误!未定义书签。
接收设备的大体原理和组成 ......................................................... 错误!未定义书签。
调频方式 ......................................................................................... 错误!未定义书签。
无线通信实践教学模块设计——基于D1800的调频收音机对讲机系统设计_毕业设计
无线通信实践教学模块设计——基于D1800的调频收音机对讲机系统设计_毕业设计一、引言无线通信技术已经成为现代社会中不可或缺的一部分，无线通信设备的应用也愈发广泛。
对讲机作为一种无线通信设备，具有距离远、成本低、使用方便等特点，已经广泛应用于公安、工厂、商场等场所。
本文将设计一个基于D1800的调频收音机对讲机系统，以实现对讲机的常见功能和优化设计。
二、系统需求分析本设计的系统需求如下：1.实现对讲机的基本功能，包括定频发送和接收信息。
2.实现对讲机的信号处理，包括编码解码、信号增强等。
3.遵循通信协议，确保数据传输的可靠性和安全性。
4.设计简洁、易于使用的界面，集成常用功能。
5.完成系统的集成和测试，确保系统的稳定性和可靠性。
三、系统设计方案1.系统框图设计根据需求分析，本系统包括硬件和软件两个部分。
硬件部分包括：D1800模块、扬声器、麦克风、键盘等，其中D1800模块是核心部分，负责接收和发送无线信号。
软件部分包括：信号处理模块、通信控制模块、界面设计模块等。
信号处理模块负责对接收到的信号进行解码和增强处理；通信控制模块负责控制信息的发送和接收，以及数据传输的可靠性和安全性；界面设计模块负责设计用户界面，实现常用功能。
2.硬件设计（1）核心模块选择本设计选择D1800模块作为核心通信模块。
D1800模块是一种集成了调频收发功能的无线模块，具有高性能、低功耗、高可靠性等特点。
（2）外设选择根据需求，本设计选择了扬声器和麦克风作为音频输入输出设备，选择了键盘作为用户输入设备。
3.软件设计（1）信号处理模块设计本设计采用编码器将发送的信息进行编码，接收的信息进行解码。
编码后的信息通过D1800模块发送出去，接收到的信息通过解码器解码后进行信号增强，然后通过扬声器输出。
（2）通信控制模块设计本设计采用通信协议进行数据传输，数据包括发送方信息和接收方信息。
通信控制模块负责信息的发送和接收，同时确保数据的可靠性和安全性。
无线对讲机系统
无线对讲机系统简介无线对讲机系统是一种基于无线通信技术的便携式通信设备，可以实现人与人之间的实时语音沟通。
它广泛应用于各个领域，如公安、交通、物流、旅游等，为人们提供了快捷高效的通信手段。
组成无线对讲机无线对讲机是无线对讲系统的核心设备。
它通过无线电频段进行通信，具有对讲、监听、呼叫等功能。
同时，无线对讲机具备耐用、防水防尘等特性，适应各种复杂环境的使用。
基站基站是无线对讲机系统中的核心设备之一。
它用于接收和发送无线信号，起到信号中转的作用。
基站可以连接多个无线对讲机，实现多人同时通话的功能。
扬声器麦克风扬声器麦克风是无线对讲机系统中重要的外设设备。
它可以将无线对讲机的声音放大并传达给周围的人员，同时也可以将周围的声音传达给无线对讲机。
使用场景公安无线对讲机系统在公安行业中得到广泛应用。
警察可以通过无线对讲机快速沟通，做到快速响应、高效协同。
例如在警情发生时，各个警员可以通过无线对讲机系统及时报告和协调行动，提高处警效率。
物流物流行业是一个涉及到物品运输的领域，对于即时沟通尤为重要。
无线对讲机系统可以让物流人员随时沟通，实时调度。
例如，在货物运输过程中，司机和仓库人员可以通过无线对讲机系统及时沟通，保证货物的安全和准确交接。
旅游行业是一个服务行业，对于游客提供良好的服务体验至关重要。
无线对讲机系统可以在旅游景点中用于工作人员之间的沟通，提高服务质量和效率。
例如，在景区内工作人员可以通过无线对讲机及时向其他同事通知游客的需求和紧急情况。
优点便携性无线对讲机系统具有便携性，方便携带。
使用者不需要携带笨重的通信设备，只需随身携带一个小巧的对讲机即可实现无线通信。
实时性无线对讲机系统具有实时性，可以实现实时语音沟通。
用户可以通过无线对讲机立即与其他用户建立通话，实时交流。
灵活性无线对讲机系统灵活易用，可以根据需要进行相应的配置。
用户可以根据不同场景需要设置不同的对讲分组，实现不同群组之间的通话。
无线对讲机系统作为一种便捷高效的通信手段，在各个领域得到了广泛应用。
