桥架支吊架安装标准图-桥架支吊架图集
电缆桥架支架的标准
电缆桥架支架的标准1支吊架设计依据1.1《建筑工程施工质量统一验收标准规范》GB50300—20131.2《建筑电气安装工程施工及验收规范》GB50303—20021.3国家建筑标准设计图集《室内管道支架和吊架》03S4021.4国家建筑标准设计图集《电缆桥架安装》04D701—32桥架支吊架计算过程支吊架的设计过程中主要考虑一下几种荷载：垂直荷载、水平荷载。
支吊架计算成果主要包括支吊架的间距计算、支吊架横杆计算、支吊架吊杆计算；其中，单根各种规格桥架支吊架横杆及支吊架吊杆见下表：支吊架规格及支架吊杆对应表2.1 支吊架间距间距系指管道的跨度，一般管道的最大支吊架间距是按强度条件和刚度（或挠度）条件计算决定。
在两者中，选择其数值小的作为管道的最大间距值；按刚度条件水平管道支吊架最大允许间距L=110EI△W=110198*96.68*158.385*10=5.852m按强度条件水平管道支吊架最大允许间距L=Z[σ]W=21.73*1108.385*10=5.339m式中：L—水平管道支吊架的间距（单位：m）；E—管材在热态下的弹性模量（单位：kN/mm²）：取值196~206，取值198kN/mm²；I—管材的截面惯性矩（单位：cm4）；W—管材的单位长度重量（单位：kN/m）；△—管材在跨中的挠度（单位：mm），一般选用挠度在10~20mm之间选取；15Z—管材的截面模量（单位：cm3）；☌—热态下钢管受到重力荷载部分的许用应力（单位：MPa）；2.2 吊杆计算吊杆按轴心受位构件计算，并考虑一定的腐蚀余量，按照下式计算，满足国标GB/T17116.3An≥1.5*N0.85f=1.5*(8.385)*9.80.85=145.011=>10式中：An—吊杆截面面积（单位：mm2）；N—吊杆拉力设计值（N）；f—钢材强度设计值（N/mm2）；吊杆使用最大荷载吊杆直径10 12 16 20 24 30拉力允许值3250 4725 9000 14000 2000032502.3 横梁计算横梁计算主要是承受和管道的荷载，故其受力形式为弯剪受力，分别计算其受弯和受剪应力，然后确定横梁是否满足受力要求。
电缆桥架、支吊架、托臂安装工艺与规范
电缆桥架、支吊架、托臂安装工艺与规范01、支吊架安装(1)、支架与吊架所用钢材应平直，无显著扭曲。
下料后长短偏差应在3mm范围内，切口处应无卷边、毛刺；(2)、钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷；(3)、支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物的坡度、角度一致；(4)、支架与吊架的规格一般不应小于扁钢30mm×3mm；角钢25mm×25mm×3mm；(5)、严禁用电气焊切割钢结构或轻钢龙骨任何部位；(6)、万能吊具应采用定型产品，并应有各自独立的吊装卡具或支撑系统；(7)、固定支点间距一般不应大于1.5～2m。
在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点；(8)、严禁用木砖固定支架与吊架。
02、桥架安装(1)、电缆桥架水平敷设时，支撑跨距一般为1.5～3m，电缆桥架垂直敷设时固定点间距不宜大于2m。
桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段结合处300～600mm的直线段侧设置一个支、吊架。
当弯曲半径大于300mm时，还应在弯通中部增设一个支、吊架。
支、吊架和桥架安装必须考虑电缆敷设弯曲半径满足规范最小弯曲半径。
见表3.1.5。
注：为电缆外径。
(2)、门型角钢支架的安装:梯型桥架沿墙垂直敷设，可使用门型角钢支架，支架的固定应尽可能配合土建施工预埋。
如图3.1.5（2-1），也可在土建施工中预埋开角螺栓，用开角螺栓固定支架如图3.1.5（2-1），也可以采用膨胀螺栓固定。
图3.1.5.(2-1) 角钢支架预埋安装图3.1.5.(2-２) 钢支架预埋地脚螺栓安装(3)、梯型角钢支架的安装:桥架沿墙、柱水平安装时，托壁需安装在异型钢立柱上，而立柱要安装在梯型角钢支架上，使柱和墙上的桥架固定支架（或托臂）在同一条直线上。
桥架安装规范图集
桥架安装规范图集桥架安装规范图集是一套用于指导和规范桥架安装工作的图集，包含多种桥架安装规范的示意图和说明，以确保桥架的安装质量和安全性。
下面是一份1000字的桥架安装规范图集的相关内容：一、桥架安装准备工作1. 在进行桥架安装之前，需要对安装区域进行检查，确保无障碍物和危险条件存在。
2. 确定桥架的布线方案，并根据该方案进行材料准备，确保所需材料的充足。
3. 仔细核对桥架材料的数量和规格，确保与设计规范一致。
4. 按照设计图纸确定桥架的起点和终点，进行合理的标注和标记。
二、桥架安装步骤1. 按照设计规范和图纸的要求，使用合适的工具和设备，将桥架的安装位置标清楚，并进行固定。
2. 根据桥架的长度和高度，选择合适的支架进行安装，并保持支架之间的水平和垂直度。
3. 安装横梁和纵梁，并进行调整，确保各梁之间的间距和位置符合设计要求。
4. 安装桥架的水平和垂直支撑，保证桥架的稳定性和承重能力。
5. 根据线缆的布线要求，安装桥架的卡片和配件，并及时进行调整和固定。
6. 对桥架的连接点进行检查，确保连接牢固和稳定，并采取必要的措施加固。
7. 检查和清理桥架的表面，确保无锈蚀和损坏，并进行必要的涂漆和保护。
8. 桥架安装完成后，进行最后的检查和测试，确保桥架的安装质量和安全性。
三、桥架安装注意事项1. 安装过程中，要注意人身安全和材料的保护，避免发生意外事故和损坏。
2. 安装桥架时，要根据设计要求和实际情况进行调整，确保各部分的准确对位和水平度。
3. 安装过程中，要注意桥架的承重能力和稳定性，确保安装后不产生晃动和松动现象。
4. 安装完成后，要对桥架进行全面检查和测试，确保桥架满足使用要求和设计规范。
5. 安装桥架时，要根据线缆布线要求进行布置，避免出现交叉和干扰现象。
四、桥架安装验收1. 桥架安装完成后，需进行验收，由专业人员进行检查和测试，确保安装质量和安全性。
2. 验收时，要严格按照设计规范和图纸要求进行，对每个部件的安装位置和连接方式进行检查。
电缆桥架线槽安装规范工艺施工图集
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架施工图集

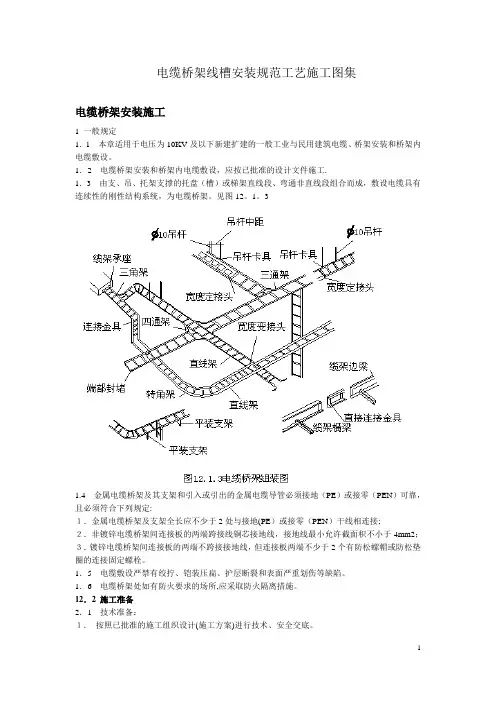

电缆桥架线槽安装规范工艺施工图集电缆桥架安装施工1 一般规定1．1本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工.1．3由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12。
1。
31.4金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地(PE）或接零（PEN）干线相连接;２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6电缆桥架处如有防火要求的场所,应采取防火隔离措施。
12．2 施工准备2．1技术准备：１．按照已批准的施工组织设计(施工方案)进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全.３．电缆桥架敷设前,应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录,以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算.1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2。
各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证,桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3。
桥架订货或制作应按设计要求进行,不应有误，应反复校核以免造成浪费.4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所,宜带有盖板。
电缆桥架线槽安装规范工艺施工图集
电缆桥架安装施工1 一般规定1．1 本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设。
1．2 电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。
1．3 由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。
见图12.1.31.4 金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定:１．金属电缆桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；２．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线最小允许截面积不小于4mm2；３．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
1．5 电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
1．6 电缆桥架处如有防火要求的场所，应采取防火隔离措施。
12．2 施工准备2．1 技术准备:１．按照已批准的施工组织设计（施工方案）进行技术、安全交底。
２．施工执行工艺标准、图集、规范齐全。
３．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。
４．根据施工图或施工所用电缆应作好电缆牵引力的计算。
1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。
2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。
3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。
4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。
电缆桥架制作规范要求图集
电缆桥架制作规范要求图集桥架：跨接表识，弯曲度一致桥架跨接线连接要注意：用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。
镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓（强标）。
至于支架的接地，就是把支架与桥架连接处固定刮漆就可以（或是抓垫）。
接地线最小截面不小于4平方米。
金属电缆桥架及其支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接；跨接线压线处细部做法，如下：注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置；不能用连接螺栓固定跨接线螺栓的个数；压接位置，如下：破漆压接不够规范，没弹簧垫及平垫，如下：错误的压接，顺序不对，如下：重要房间桥架的接地，如下：桥架母线防火泥封堵电井内桥架接地及表识，如下：桥架的安装：横平竖直，弯头处要平缓。
当桥架分层时，最好用组合架。
桥架内部要加设防火封堵或加设防火包钢制30米，铝合金及塑料的15米要加伸缩节。
过建筑物变形缝处（伸缩缝、沉降缝）加补偿装置。
桥架的支架间距一般要求水平的为1.5-3米，垂直的为2米一个。
螺母位于桥架的外侧。
当支架与铝合金桥架连接时，注意防电化措施。
注意转弯处支架的设置配电室大型桥架要采用可调式组合支架大型工程桥架弯曲度要一致，如下：三通变径使用合理,如下：桥架与水管交叉处桥架在上，实在没法布置的在桥架上方要做一挡水罩，如下：桥架提早做在上，如下：强调点：梯式节镀锌金属桥架本体除了连接板用不少于2个防松垫圈来跨接外，桥架也应不少于2处与接地干线相连接，同时需单设接地干线与所有支架可靠相连接来达到可靠接地。
南方地区一般做接地扁铁跟桥架一起。
成品C型钢组合式支吊架安装施工工法
成品C型钢组合式支吊架在安装施工工程中的应用在民用建筑工程中采用的支吊架，通常采用角钢或槽钢制作，施工周期长、成本高、观感质量效果差。
近年来在民用建筑工程中的管道、风管、电缆桥架、母线等工程管线的支撑及固定结构中，利用成品C型钢制作组合式支吊架得到广泛应用。
应用组合式支吊架，有效地提高了各种工程管线的安装质量和施工水平，达到了工程质量规范、标准要求，并能形成工厂化生产，施工方便，提高工效，降低成本、改善了施工质量观感效果。
成品C型钢组合式支吊架主材为由钢带经连续滚压成形、液（气）压定尺切断的C型钢。
C型钢采用机械化生产方式，效率高、质量有保证；与传统的角钢或槽钢相比，截面设计合理，抗弯模量高，节约材料明显；成品C型钢组合式支吊架附件多采用专用模具批量冲压而成，自动化程度高，有利于降低成本；成品C型钢组合式支吊架主材及附件表面多采用热镀锌工艺，表面光滑，抗腐蚀能力强；C型钢开口处两侧设计有锯齿形防滑槽，并配用专用弹簧螺母防松，可保证安装后的配件在C型钢上下位置固定不变；采用成品C型钢组合式支吊架，作业方式明显改变。
主材及附件按单工厂化预制，现场安装时仅需手工装配，无需其他机械和表面处理工序，节省了大量的辅料消耗和人工成本，减少了环境污染和施工现场制作过程中的安全隐患；综合支吊架组合形式如图1～9所示。
采用成品C型钢支吊架支撑和固定各种管线的外观效果如图10～15所示。
图1 吸顶安装龙门吊架图2 地脚安装龙门托架图3 吸顶安装双排龙门吊架图4 吸顶安装三排龙门吊架图5 地脚安装双联龙门托架图6 地脚安装三联龙门托架图7 梁侧安装多管线平行布置吊架图8 梁侧安装双排多联管线平行布置吊架图9 丝杆吊装门型支架图10 采用成品C型钢支吊架支撑多层管线图11 采用成品C型钢支吊架支撑各种管线图12 采用重型支吊架支撑各种管线图13 采用成品C型钢支吊架支撑各种电缆桥架图5.16 采用成品C型钢支吊架支撑电缆桥架图5.17 采用成品C型钢支吊架支撑电缆桥架图14 采用成品C型钢支吊架固定垂直管道图5.16 采用成品C型钢支吊架支撑各种管线图15 采用多层支吊架支撑各种管线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥架支吊架制作安装图例
〔2008〕
安装分公司XX经理部
编制说明
1.电缆桥架支架应根据图纸要求及现场情况制作；安装时应拉通线控制水平及垂直度；
2.电缆桥架水平安装的支架间距为1.5～2m;垂直安装的支架间距不大于2m;在水平长度超过20米或在转弯、转角处应设固定支架；
3.采用顶爆螺丝工艺安装时，钻头选择应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接结实；
4.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm2,采用焊锡铜接线端子连接，连接处应进展除漆处理；
Φ8×30mm顶爆螺丝
Φ8通丝螺杆
L30×3角钢
楼 板
桥 架
50×50～200×50
Φ8×25mm六角螺丝
50×50～200×100桥架水平支架制作图
楼 板
Φ8×50mm膨胀螺丝
L30×3角钢
桥 架
Φ8×25mm六角螺丝
50×50～200×100桥架水平固定支架制作图(正视）
楼 板
L30×3角钢
Φ8×50mm膨胀螺丝
L30×3角钢
桥 架
Φ8×25mm六角螺丝
50×50～200×100桥架水平固定支架制作图(侧视）
Φ10×40mm顶爆螺丝
Φ10通丝螺杆
L40×4角钢
楼 板
桥 架
300×100～400×150
300×100～400×150桥架水平支架制作图
Φ8×25mm六角螺丝
楼 板
Φ10×65mm膨胀螺丝
L40×4角钢
桥 架
Φ8×25mm六角螺丝
300×100～400×150桥架水平固定支架制作图(正视）
楼 板
L40×4角钢
Φ10×65mm膨胀螺丝
L40×4角钢
桥 架
Φ8×25mm六角螺丝
300×100～400×150桥架水平固定支架制作图(侧视）
Φ12×50mm顶爆螺丝
Φ12通丝螺杆
L50×5角钢
楼 板
桥 架
500×100～600×150
500×100～600×150桥架水平支架制作图
Φ8×30mm六角螺丝
楼 板
Φ12×70mm膨胀螺丝
L50×5角钢
桥 架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图(正视）
楼 板
L50×5角钢
Φ12×70mm膨胀螺丝
L50×5角钢
桥 架
Φ8×30mm六角螺丝
500×100～600×150桥架水平固定支架制作图(侧视）
Φ12×70mm膨胀螺拴6.3#槽钢
6.3#槽钢
楼 板
桥 架
800×150～1000×150
150×150×8mm钢板
Φ8×30mm六角螺丝
800×150～1000×150桥架水平支架制作图(正视）
楼 板
桥 架Φ12×70mm膨胀螺拴
150×150×8mm钢板
6.3#槽钢
6.3#槽钢
Φ8×30mm六角螺丝
800×150～1000×150桥架水平支架制作图(侧视）
墙 体
50×50～200×100桥架垂直安装支架制作图（俯视）
Φ8×50mm膨胀螺丝L30×3角钢
L30×3角钢
Φ8×25mm六角螺丝
50×50～200×100桥架垂直安装支架制作图（侧视）
墙 体
300×100～400×150桥架垂直安装支架制作图（俯视）
Φ10×65mm膨胀螺丝L40×4角钢
L40×4角钢
Φ8×30mm六角螺丝
300×100～400×150桥架垂直安装支架制作图（侧视）
墙 体
500×150～600×150桥架垂直安装支架制作图（俯视）
Φ12×70mm膨胀螺丝L50×5角钢
L50×5角钢
Φ10×30mm六角螺丝
500×150～600×150桥架垂直安装支架制作图（侧视）
墙 体
800×150～1000×150桥架垂直安装支架制作图（俯视）
Φ12×70mm膨胀螺丝L60×6角钢
L60×6角钢
Φ10×30mm六角螺丝
800×150～1000×150桥架垂直安装支架制作图（侧视）
Φ10×40mm～Φ12×50mm顶爆螺丝
Φ10～Φ12通丝螺杆
L30×3～L40×4角钢
楼 板
桥 架
200×100～300×150双层桥架（宽度相加小于600mm）水平支架制作图
Φ8×25mm六角螺丝
桥 架
200×100～300×150
楼 板
Φ10×65mm～Φ12×70膨胀螺丝
桥 架L30×3～L40×4角钢
桥 架
Φ8×25mm六角螺丝
双层桥架（宽度相加小于600mm）水平固定支架正视图
楼 板
桥 架
Φ8×25mm六角螺丝
桥 架
双层桥架（宽度相加小于600mm）水平固定支架制作侧视图
Φ10×65mm～Φ12×70膨胀螺丝
L30×3～L40×4角钢
L30×3～L40×4角钢
楼 板
Φ12×70膨胀螺丝
桥 架L50×5角钢
桥 架
Φ8×30mm六角螺丝
双层桥架（宽度相加700～1000mm）水平固定支架图
楼 板
Φ12×70膨胀螺丝
桥 架L60×6角钢
桥 架
Φ8×30mm六角螺丝
双层桥架（宽度相加1100～1400mm）水平固定支架图。
