二氧化硅薄膜制备与厚度测量
在其比须必数系散扩的中 2OiS 在素元质杂的用选所�一第�二有件条的用作蔽
扩在质杂当证保以�度厚的够足有具须必膜薄 2OiS�二第�小数系散扩的中 iS
。穿扩质杂被有没远远还膜薄 2OiS�时度深散扩的想预到达内区散
薄 2OiS 透扩会将子原硼则�长又间时散扩而高较比度温散扩者或�薄较比度厚 覆膜薄 2OiS 有在此因。膜薄 2OiS 透扩有没�小很却 X 度深散扩的中 2OiS 在硼 远数系散扩的中 2OiS 在�B�硼�下件条散扩的样同在于由是这�呢用作的散扩 。面界 iS�2OiS 近靠越面界的硅化氧二——璃玻硅硼。大越也度
。容电 SOM 用采免避量尽都般一
SOM�中产生路电成集在�单简艺工长生 2OiS 且而�料材质介器容电的好很种
。器容电 �1-01 为数因耗损 �4�3 为数常电介对相其 �下件条率频的赫千 01 在 2OiS SOM 成构�料材质介为作 2OiS 用以可�器容电——件元源无的中路电成集 料材质介的器容电为作③
2Oi S
度温化氧的低较比用选应则�薄较比层化氧的要需所果如。低太率效产生�长太 生要需当�上产生在。响影大很有都 C 率速化氧对度温化氧和度温浴水。快氧 �时上以℃0001 在度温化氧当�明表验实。率速长生的化氧汽水近接越率速长 生的层化氧�多越量含汽水�高越度温浴水。定决速流体气和度温浴水由量含汽 水关有均量含汽水的中流气氧及度温化氧与率速长生的层化氧 。用作化氧的水有 又�用作化氧的氧有既�中化氧氧湿在此因。汽水的量定一带携中气氧使�水子 离去纯高的热加过通先 �前子炉入通氧干将是处之同不化氧氧干与化氧氧湿 法化氧氧湿②
tD 6.4 �
ni m
X
�算计式下
散扩的中 iS 在其比数系散扩的 2OiS 在锑、砷、磷质杂型 N 的用常明表验实
但�右左倍 0001 中 2OiS 在其为约数系散扩的中 iS 在磷时℃0011 在。小为数系
硼有只。小为的中 iS 在其比数系散扩的中 2OiS 在硼有只却中质杂型 P 的用常在
掩起膜薄 2OiS 见可此由。效失蔽掩膜薄 2OiS 使�面表 iS 的下层 2OiS 入进�层 膜薄 2OiS 若但。的目的散扩质杂蔽掩了到达�入进子原硼有没就上面表 iS 的盖
。律规化氧和理机长生热的下氛气化氧同不绍介别分面下
验实次本在。化氧极阳、积淀延外、发蒸空真、化钝相气 3ONH�FH、射溅极阴 、解分热、长生热�如。法方的膜薄 2OiS 取制多许有中产生件器体导半在 理原及法方的层化氧长生热�2 。求要的格严分十有制控
的度厚和量质的膜薄 2OiS 极栅对 �中产生路电成集其及管体晶应效场 SOM 在以 绝的管体晶是它�用作的要重分十着起膜薄 2OiS�中管体晶应效场 SOM 在 料材栅缘绝的管体晶应效场 SOM 为作④
2Oi S-i S
受要主率速长生的层化氧此因 �低很率速应反学化的子原硅与子分氧 �时
�7.2�
2
分 06 t � �C ) 米微 391.0( 2 X
�为数常率速化氧故�埃 0391 为约度厚层化氧见可此由。埃
3
层化氧其�时钟分 03 为间时化氧当�到看以可线曲验实条那的应对所℃0021 由
01×5.4 为约度厚层化氧其�时钟分 072 为间时化氧当。埃 301×5.1 为约度厚
�上实 �B� 硼区基在如例 。散扩行进面表 2OiS 向也时同的散扩面表片 iS 向质杂当 事。的对相是�的件条有是用作挡阻的质杂散扩对膜薄 2OiS。思意的挡阻是就蔽 掩谓所 。膜蔽掩的散扩择选质杂为作是用应要重最上业工体导半代现在 2OiS
向也 3O 2 B �时散扩面表 iS 区基向 3O 2 B 的内汽蒸质杂的片 iS 着围包当�中散扩
化氧然天的埃 002�001 有长生都面表片硅的中气空在放存虑考—— � �数常率速化氧性线——D/C �数常率速化氧线物抛——C �度厚层化氧——X 中式 �有即�系 �间时化氧—— t
�6.2�
关性线于近趋式系关遍普述上� C4 / 2 D �� ) � � t( 即�间时化氧的短较于对 �5.2�
。线直条一为上本基线曲验实的下度温一同�到看以可图由。律规的法化氧氧干 解了地步一进更以可线曲验实组这由。线曲验实的化氧氧干组一出给 4.2 图 。律规线物抛的式�6-2�从
服系关间时和度厚层化氧此因�长很又间时化氧�高度温化氧于由�化氧热的中 。计不略忽可 � �化氧氧湿于对。正修的作所间时化氧对�后层 产生件器体导半于对。符相好很果结验实与果结论理述上�明表验实的量大
。示所 1�2 图如程过其�散扩膜薄 2OiS
膜蔽掩的散扩择选质杂为作�1�
。泛广越来越用应的上产生件器体导半在膜硅化氧二�化深断不识认的 质性膜薄硅化氧二对们人着随�快很得展发艺工化氧�来年少多。用作起类碱的 � �英石鳞�℃0761 点溶� �℃02�66.2�2.2 重比�色黄淡是的高较量铁含�色 无或色白 �为质性学化理物其。硅化氧二形定无于属膜薄硅化氧二的备制所中产 生件器体导半�硅化氧二形晶结于属�晶水如�体英石。硅化氧二�形晶非�形 定无和硅化氧二形晶结为分可体大看上构结格晶从 �硅化氧二的取制中产生 用作其及质性的膜薄硅化氧二�1 融熔与能时粒微。 �酸氟氢除�酸和水于溶不�℃0322 点沸� �英石方�℃0171
t�
2OiS
D A�X
时这�件元的面下膜薄 2OiS 越跨须必常常线引极电铝�中构结路电成集在 质介缘绝的间线布极电层多为作 ②
离隔的件元中路电成集 3.2 图
N�P 和离隔质介 2OiS 是 5-2 图。点缺的它是这�高离隔结 N�P 如不率品成此
。图意示的构结离隔结
集使而从�响影的压偏界外受不且而� �2 米毫/法微微 01 于小般一�小较也容电 生寄的间之底衬与区离隔�高较压电穿击�小较电漏如比�果效离隔的好较有具 面方些某在 �来离隔结 N�P 起比离隔质介 。离隔质介的料材缘绝为作 2OiS 用是 质介离隔的路电成集为作 ① 。分部成组的 件器成构来用被常常还�外膜化钝和护保的面表件器、膜蔽掩的散扩质杂为作来 用了除�上产生件器体导半在以所�能性缘绝的好良分十有具硅化氧二于由 分部成组的件器些某为作�3� 度密孔针的膜薄 2OiS 少减量尽此因。源根的定稳不能性件器为成往往且而�用 度密孔针。关相密紧量质的层 2OiS 与果效化钝的膜薄 2OiS�是的出指得值 。题问个两的意注分十须必是�污沾子离钠免避和
�理原验实�二
法方的量测度厚与备制膜薄硅化氧二握掌�2 用作的中件器体导半在及质性的硅化氧二解了�1
�的目验实�一
量测度厚与备制膜薄硅化氧二
数系散扩中 2OiS 在质杂
2.2 图
�2.2�
2Oi S
用可度厚 2OiS 小最需所用作蔽掩起质杂散扩对�此因。适合为更布分散扩的中 误余于对�2.5=A�布分数函斯高于对。源散扩质杂型 P 的件器面平硅为作宜适 在质杂述描来布发数函差误余用采 �下况情数多大于由 。6.4=A �布分数函差
温化氧当。大越 C 数常率速化氧此因�快越散扩的中层化氧在子分氧�高越度 温。制控所率速散扩的中层化氧在子分氧受要主 C 数常率速化氧且并�系关线 物抛的式)5.2(合符上本基程过化氧�时℃0001 于高度温化氧当�明表践实
分 / 2 米微 4 � 01 � 2.6�
℃007 于低度温当。离偏生发式�5.2�与律规长生的层化氧�时℃0001 于低度
。率速应反的子原 iS 与子分氧处面界 iS�2OiS 是二其�率速散扩的中 2OiS 在子
普的律规化氧长生热映反到得以可 �解求学数和析分论理的程过化氧对过通
作蔽掩起质杂散扩对为�度厚层 2OiS 的结 N�P 成形处面界 iS�2OiS 在并�层
2Oi S
透扩质杂散扩义定果如 。律规散扩从服散扩的中 2OiS 在质杂 �述所前如
因 �杂复艺工离隔 N�P 比艺工离隔质介 2OiS 是但 。度速关开的高较有具路电成
种一�离隔结 N�P 是种一�法方的用常种两有离隔的路电成集体导半前目
作化钝的好良到起能不但不�层 2OiS 的重严污沾)子离钠是别特(子离正者或大 。用作的面表片 iS 化钝了到起�性
靠可和性定稳的件器体导半了高提�响影接直的结 N-P 和面表片 iS 对氛气境环 境环界外同结 N�P 及面表片 iS 把膜薄 2OiS 的面表在盖覆于由�面方一另。用 和结烧 、发蒸及以伤划子镊受免面表片 iS �中程流艺工个整的面后在使面方一这 膜化钝和护保的面表件器为作�2� 作的面表片 iS 护保了到起�联粘的丝属金或污沾质杂的来带能可中序工等管封 了除消�钝迟应反响影的氛气境环对态状面表的片 iS 得使就这�来开离隔氛气
系关的间时与度厚层化氧氧干硅�111� 4.2 图
间时化氧则否 �度温浴水的高和度温化氧的高当适用采须必 �时层化氧的厚较长
干比率速长生的层化氧氧湿。系关线物抛的式�5.2 �合符上本基律规化氧氧湿
交子离氧把并离电被将 3O 2 B 的内层 2OiS 入进散扩 �知可析分构结的 2OiS 由
图意示散扩硼区基 1.2 图
形面表层 2OiS 使�置位的子原 iS 的中络网 2OiS 代取则子原 B 而�络网 2OiS 给
2OiS
在质杂此因�律规散扩从服散扩的中 2OiS 在质杂明表验实。层璃玻硅硼成
。上面表片 iS 在盖覆膜薄 2OiS 层一用就始开一从是一之点特的艺工面平硅
分氧是一其 �响影的素因种两受率速长生的 2OiS�解理易容理机长生述上由
有只子分氧�触接接直的面表 iS 与和子分氧了止阻层化氧始起于由�后此 2OiS =2O�iS
的新成生�应反子原 iS 与能才�面界 iS�2OiS 达到�层 2OiS 过通式方散扩以
一是膜薄硅化氧二了定决能性些这。小数系度温�高压电穿击的 2OiS 且而�3-01
电成集模规大 、中在别特 。质介离隔的间之件元面下和线布些这为成就膜薄 2OiS
LPCVD制备二氧化硅薄膜工艺研究
本 文 对 Ｔ ＯＳ源 Ｌ Ｃ Ｄ（￣压 化 学 气 相 淀 积 ） Ｅ ＰＶ ｛ 法 淀 积 ＳＯ 膜 的 淀 积 速 率 及 均 匀 性 方 面 进 行 了 ｉ 有 益 探 索 ， 并在 此 基 础 上 总 结 出 了一 组 较 好 的淀
术 中一 般 是 用 化 学 气 相 淀 积 方 法 在 硅 片 背 面 生 长
决问锁效应和软 失效 ， Ｃ 在 ＭＯＳ电路 生 产 中 大 黾 使 用 外 延 片 。这 种 Ｃ ＭＯＳ用 的外 延 片 ， 用 背 面 多
影 响 。 目前 ， 于相 对 其 他 方 法 在 均 匀 性 、 积 速 由 淀
率 及 使 用 安 全 性 方 面 具 有 更 大 优 势 ，Ｅ Ｔ ＯＳ源 Ｌ Ｃ Ｄ （ 压 化 学 气 相 淀 积 ）法 已逐 步 成 为 淀 ＰＶ 低
同条 件 下 Ｓ０２ 膜 的厚 度 变化 ， 论 了 Ｔ Ｏ ｉ 薄 讨 Ｅ Ｓ源 温度 、 应 压 力 及反 应 温度 等 工 艺 条件 对 淀 积 反
速 率 和均 匀性 的影 响 。结 果表 明 ， ４ 在 ０℃ ，０Ｐ ５ ａ左右 ， 淀积 速 率 随 Ｔ ＯＳ源 温度 、 应 压 力基 本 Ｅ 反
Ｓ ｕ ｙ ｏ ｒ ｐ ｒ ｔｏ ｆｔ ｅ Ｓ Ｏ２ｆ ｍ ｈ ｃ ｎ ｓ ｙ ＬＰＣＶＤ ｔ ｄ ｎ ｐ ｅ ａ ａ ｉ ｎ ｏ ｈ ｉ ｌ ｔ ｉ ｋ ｅ ｓｂ ｉ
Ｗ ＡＮＧ ａ ｅ Ｊ ｎｆｎｇ， ＴＯＮＧ ｙ ｎ ＬＩＹａ ｕａ Ｌｉｉ ｇ， ｇ ｎｇ， ｕｑ ａ ＬＩＸｉ ｉｎｇ
ＳＯ， 的主 流 ＿ 艺 。 ｉ 膜 Ｔ
多 晶硅 作 为吸 除源 ，并 用 低 温 ＳＯ 封 闭 ， ｉ 以防 止
在 硅 外 延 过 程 中 杂 质 对 正 在 生 长 外 延 层 的 “掺 杂 ” 从 而 使 外 延 层 不 受破 坏 ｌ。因此 ， 硅 抛 光 片 ， 】 ］ 在 加 工 工 艺 中广 泛 应 用 了吸 杂 和 背封 技 术 。 背 封 技
二氧化硅纳米薄膜
二氧化硅纳米薄膜
二氧化硅纳米薄膜是一种由二氧化硅纳米粒子组成的薄膜，它具有高透明度、高硬度、高耐腐蚀性和良好的化学稳定性等特点。
二氧化硅纳米薄膜可以通过多种方法制备，如化学气相沉积、物理气相沉积、溶胶-凝胶法等。
其中，化学气相沉积是一种常用的方法，它通过将二氧化硅前驱体在高温下分解成二氧化硅纳米粒子，并在基底表面沉积形成薄膜。
二氧化硅纳米薄膜的应用非常广泛，如在太阳能电池、光学器件、电子器件、传感器等领域都有应用。
在太阳能电池中，二氧化硅纳米薄膜可以作为减反射层，提高太阳能电池的转换效率；在光学器件中，二氧化硅纳米薄膜可以作为透明导电膜，提高器件的光学性能；在电子器件中，二氧化硅纳米薄膜可以作为绝缘层，提高器件的可靠性。
溶胶凝胶法制备二氧化硅薄膜资料讲解
SiO2制备方法
采用溶胶凝胶法 以硅醇盐或硅卤化物为原料, 以醇作为共熔
剂, 加入酸或碱溶液作为催化剂, 通过硅醇盐 或硅卤化物的水解、缩聚, 形成SiO2 凝胶.采 用正硅酸乙酯( TEOS) 为原料, 典型的Sol- Gel 法( 一步法) 反应为 Si(OC2H5)4+ 4H2O ——Si(OH)4+4C2H5OH
制造超细颗粒及微球体。溶胶-凝胶法制微粉通常从喷嘴或超声 分离装置中喷出溶胶,而后在一定气氛中对微溶胶液滴进行凝胶化 处理。这一方法可对金属盐和金属醇盐的各种先驱体进行工业化 处理,由于反应对象仅仅是水, 引入杂质的可能性小，故溶胶-凝胶 法制备的超细颗粒有粒度细单分散性好,纯度高及重复性好等特点。
流程
化学过程
溶胶－凝胶法的化学过程首先是将原料分 散在溶剂中，然后经过水解反应生成活性 单体，活性单体进行聚合，开始成为溶胶， 进而生成具有一定空间结构的凝胶，经过 干燥和热处理制备出纳米粒子和所需要材 料。
特点
溶胶－凝胶法与其它方法相比具有许多独 特的优点：
1)由于溶胶-凝胶法中所用的原料首先被分 散到溶剂中而形成低粘度的溶液, 因此, 就可 以在很短的时间内获得分子水平的均匀性, 在形成凝胶时, 反应物之间很可能是在分子 水平上被均匀地混合;
制备陶瓷涂层薄膜，如Al2O3涂层 制备陶瓷 ，如纤维SiO2纤维: 其基本原料是Na2 SiO3 制得的聚硅酸,
但是由于聚硅酸的多官能团性,水解缩合时易成为体型结构,为了 得到线型缩合物,必须将其部分酯化后再进行缩合。其方法是将 Na2 SiO3 溶液加入HCl再用T HF萃取分离得到硅酸的THF溶液,然后 加入醇类进行酯化。酯化度( DE )约为50%的聚硅酸酯有利于制得 线型缩合物。当浓度和分子量达到一定范围时,溶胶显示可纺性。 目前,由聚硅酸乙酯( DE= 50% )通过溶胶-凝胶法得到的先驱体溶胶 纺丝再进行热处理到900℃ ,制得连续SiO2 纤维已经工业化生产, 强度约6GPa ,模量约70 GPa ,最高使用温度为1100℃。
《垂直取向介孔基二氧化硅薄膜材料的制备及电化学研究》

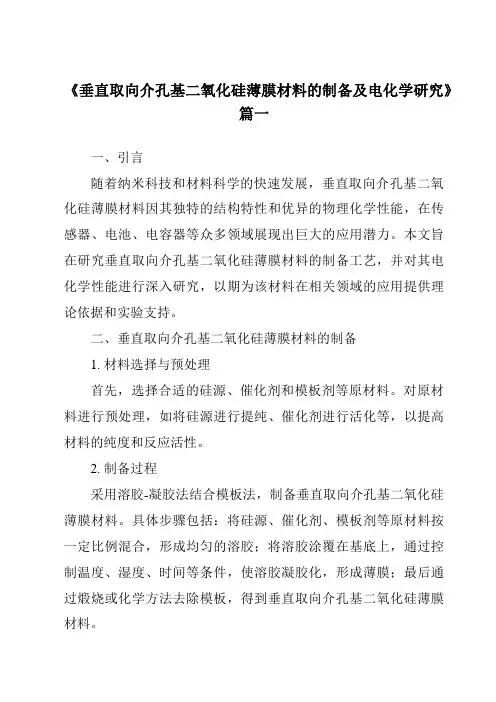

《垂直取向介孔基二氧化硅薄膜材料的制备及电化学研究》篇一一、引言随着纳米科技和材料科学的快速发展，垂直取向介孔基二氧化硅薄膜材料因其独特的结构特性和优异的物理化学性能，在传感器、电池、电容器等众多领域展现出巨大的应用潜力。
本文旨在研究垂直取向介孔基二氧化硅薄膜材料的制备工艺，并对其电化学性能进行深入研究，以期为该材料在相关领域的应用提供理论依据和实验支持。
二、垂直取向介孔基二氧化硅薄膜材料的制备1. 材料选择与预处理首先，选择合适的硅源、催化剂和模板剂等原材料。
对原材料进行预处理，如将硅源进行提纯、催化剂进行活化等，以提高材料的纯度和反应活性。
2. 制备过程采用溶胶-凝胶法结合模板法，制备垂直取向介孔基二氧化硅薄膜材料。
具体步骤包括：将硅源、催化剂、模板剂等原材料按一定比例混合，形成均匀的溶胶；将溶胶涂覆在基底上，通过控制温度、湿度、时间等条件，使溶胶凝胶化，形成薄膜；最后通过煅烧或化学方法去除模板，得到垂直取向介孔基二氧化硅薄膜材料。
3. 制备条件优化通过调整原材料的比例、溶胶的浓度、涂覆厚度、煅烧温度等条件，优化垂直取向介孔基二氧化硅薄膜材料的制备工艺，以提高材料的比表面积、孔容和垂直取向度。
三、电化学性能研究1. 电容性能测试采用循环伏安法、恒流充放电等方法，测试垂直取向介孔基二氧化硅薄膜材料的电容性能。
通过改变扫描速率、电流密度等条件，研究材料在不同条件下的电容性能变化规律。
2. 循环稳定性测试通过多次循环充放电测试，评估垂直取向介孔基二氧化硅薄膜材料的循环稳定性。
同时，结合材料的结构变化，分析其循环稳定性的影响因素。
3. 电化学阻抗谱分析通过电化学阻抗谱分析，研究垂直取向介孔基二氧化硅薄膜材料的内阻、电荷转移电阻等电化学参数。
结合材料的结构特性，分析其电化学性能与结构之间的关系。
四、结果与讨论1. 制备结果通过优化制备条件，成功制备出具有高比表面积、大孔容和垂直取向度的介孔基二氧化硅薄膜材料。
热氧化法制备SiO2薄膜
热氧化法制备SiO2薄膜东南大学材料科学与工程实验报告共页，第页东南大学材料科学与工程实验报告一、实验目的1、掌握热氧化法制备SiO2薄膜的基本方法；2、了解热氧化法制备SiO2薄膜的基本原理。
二、实验原理在微电子工业中，SiO2薄膜也可采用CVD或者LPCV方法沉积，但热氧化法制备的SiO2薄膜具有结构致密、均匀性和重复性好、电特性最佳与光刻胶粘附性好等优点，是制备半导体器件关键部分的高质量SiO2薄膜的常用方法，如MOSFET器件的栅介电氧化层的制备。
下图为热氧化工艺的示意图，其基本原理是氧化气体源从一端炉口通入加热炉内，在900-1200℃的高温下，氧化剂分子向硅晶片内扩散并与硅晶片表面发生化学反应，生成SiO2薄膜。
氧化剂可以为O2（干氧氧化）H2O（湿氧氧化），在相同的氧化温度下，湿氧氧化的速率远大于干氧氧化。
氧化物的生长主要有两个过程决定，一个是氧化剂经由氧化层向硅表面扩散的过程，一个是氧化剂与Si表面的化学反应过程。
在SiO2的生长初期，表面反应是限制生长速率的主要因素，热氧化生长的SiO2薄膜的厚度X由下式确定：X=B/A(t+τ)此时SiO2薄膜厚度与时间呈线性关系。
B/A陈伟线性氧化速率常数，其主要由表面反应的化学速率确定。
t为热氧化时间，τ为一常数。
当SiO2厚度变厚，氧化剂必须扩散至Si和SiO2的界面才可反应，故其厚度受限于扩散速度，SiO2的厚度与时间关系由下式所示：X2=B(t+τ)SiO2厚度与生长时间呈抛物线关系。
B为抛物线型氧化速率常数，仅与氧化剂在SiO2中的扩散系数有关。
不管是化学反应速率常数还是氧化剂在SiO2的扩散系数均与温度有关，因此线性氧化速率常数B/A和抛物线型氧化速率常数B均随温度升高指数增长。
上面的分析也表明，氧化过东南大学材料科学与工程实验报告共页，第页程中，硅与二氧化硅的界面会向硅内部迁移，这将使得Si表面的污染物移到氧化物表面而形成一个崭新的界面。
《垂直取向介孔基二氧化硅薄膜材料的制备及电化学研究》
《垂直取向介孔基二氧化硅薄膜材料的制备及电化学研究》一、引言随着纳米科技和材料科学的快速发展，垂直取向介孔基二氧化硅薄膜材料因其独特的结构特性和优异的物理化学性能，在电化学、光电子学、传感器等领域具有广泛的应用前景。
本文旨在探讨垂直取向介孔基二氧化硅薄膜材料的制备方法，并对其电化学性能进行深入研究。
二、垂直取向介孔基二氧化硅薄膜材料的制备1. 材料选择与准备本实验采用硅源、表面活性剂、溶剂等原料，经过纯化处理后备用。
其中，硅源选择正硅酸乙酯（TEOS），表面活性剂选择聚氧乙烯壬基醚（P123）。
2. 制备过程（1）将P123溶于溶剂中，形成溶液；（2）将TEOS加入到P123溶液中，搅拌并加热；（3）加入酸或碱作为催化剂，继续搅拌至凝胶化；（4）将凝胶化后的物质在高温下进行热处理，去除有机物，得到垂直取向介孔基二氧化硅薄膜材料。
三、电化学性能研究1. 电极制备将制得的垂直取向介孔基二氧化硅薄膜材料切割成合适大小的薄膜片，用于电化学测试的电极制备。
2. 电化学性能测试采用循环伏安法、恒流充放电法等电化学测试方法，对垂直取向介孔基二氧化硅薄膜材料的电化学性能进行测试。
测试内容包括比电容、充放电性能、循环稳定性等。
四、结果与讨论1. 制备结果通过上述制备方法，成功制得垂直取向介孔基二氧化硅薄膜材料。
通过扫描电子显微镜（SEM）观察，发现该材料具有明显的垂直取向介孔结构。
2. 电化学性能分析（1）比电容：在一定的电压范围内，垂直取向介孔基二氧化硅薄膜材料表现出较高的比电容，具有较好的能量存储能力。
（2）充放电性能：该材料具有良好的充放电性能，充放电速度快，循环稳定性好。
（3）循环稳定性：经过多次充放电循环后，该材料的性能保持稳定，无显著衰减。
五、结论本文成功制备了垂直取向介孔基二氧化硅薄膜材料，并对其电化学性能进行了深入研究。
实验结果表明，该材料具有优异的电化学性能，包括较高的比电容、良好的充放电性能和循环稳定性。
二氧化硅薄膜制备PPT讲稿
1.1.2光化学气相沉积法
使用紫外汞灯(UV2Hg)作为辐射源,利用Hg敏 化原理,在SiH4+N2O混合气体中进行光化学反应。 SiH4和O2分2路进入反应室,在紫外光垂直照射下, 反应方程式如下
3O 2 2O ·3 (< 195 nm )
nm )
O ·3 O ·+ O 2 (200～ 300
总反应式为 SiH4+ 2O 2 SiO 2+ 气体副产物(通N 2 排出)
果表明, 浸入涂膜法制备的多孔SiO 2 薄膜比
早期的真空蒸发和旋转涂膜法制备的SiO 2 薄
膜有更好的减反射效果。在波长350 nm 处的
透过率达到98% 以上, 紫外区的最高透过率
达到99% 以上。该SiO 2 薄膜有望用于惯性
约束聚变( ICF) 和X 光激光研究的透光元件
透明绝热等领域具有很好的发展前景。
1 二氧化硅薄膜的制备方法
1.化学气相淀积法 2.物理气相淀积 3.热氧化法 4.溶胶凝胶法
1.1化学气相淀积（CVD）
• 化学气相淀积是利用化学反应的方式，
在反应室内，将反应物（通常是气体）生成 固态生成物，并淀积在硅片表面是的一种薄 膜淀积技术。因为它涉及化学反应，所以又 称CVD（Chemical Vapour Deposition）。
杂的基片上制膜, 因此使用广泛。
4 二氧化硅（SiO2）薄膜的应用
微电子领域 光学领域 其他方面
微电子领域：
• 在微电子工艺中, SiO 2 薄膜因其优越的 电绝缘性和工艺的可行性而被广泛采用。在 半导体器件中, 利用SiO 2 禁带宽度可变的特 性, 可作为非晶硅太阳电池的薄膜光吸收层, 以提高光吸收效率; 还可作为金属2氮化物2 氧化物2半导体(MN SO ) 存储器件中的电荷 存储层, 集成电路中CMO S 器件和SiGeMO S
溶胶凝胶法制备二氧化硅薄膜
影响因素
催化剂、水、溶剂及反应温度等均会对胶凝时间、凝胶的黏度、 结构等产生一定的影响, 因此要选用合适的配比以满足不同的需 求. 凝胶开裂的原因：凝胶干燥过程持续的收缩和硬化;产生应力;破 裂。湿凝胶在干燥初期, 因为有足够的液相填充于凝胶孔中, 凝 胶减少的体积与蒸发掉液体的体积相等, 无毛细管力起作用。当 进一步蒸发使凝胶减少的体积小于蒸发掉的液体的体积时, 凝胶 承受一个毛细管压力, 将颗粒挤压在一起。由于凝胶中毛细孔孔 径大小不匀, 产生的毛细管压力的大小不等, 由此造成的应力差 导致凝胶开裂。实践表明, 除了凝胶本身的尺寸因素, 干燥速率 也是一个重要因素。要保持凝胶结构或得到没有裂纹的烧结前 驱体, 最简单的方法是在大气气氛下进行自然干燥。对于自然干 燥制备干凝胶, 为了防止伴随溶剂蒸发过程而产生的表面应力以 及凝胶中不均匀毛细管压力的产生, 干燥速度必须限制在较低的 值。
制备步骤
将46. 5 g 正硅酸乙酯( T EOS ) , 90 ml 无水乙 醇及10 ml 0. 1 M 盐酸及一定数量的硅烷偶 联剂均匀混合后, 在55℃下恒温水解6 h 得 均匀透明的溶胶, 然后加热蒸发得凝胶, 凝胶 在80℃恒温下烘干17 h 得白色粉体, 破碎、 筛分, 全部通过- 400 目后密封保存。
结果分析
单独的硅烷偶联剂KH560 在酸性醇水溶液中发生的主要反应如下: RSi(OCH3) 3 + 3H2O—— RSi(OH) 3+3HOCH3 ( 4)
RS混i(O合H物) 3在之醇间水脱溶水液缩中合H可+ 形作成用有下机, 可立能体有网以络下结几构种。情TE况O:S 与KH560 均匀 ( 1) 形成不均匀的复合材料。 表面含羟基的无机二氧化硅的网络结构与硅烷形成的有机立体网络结构
二氧化硅薄膜器件
1 二氧化硅薄膜器件 为了得到具有较高品质的薄膜样品，制备方法十分重要，现在制备具有阻变性质薄膜的主要方法有溶胶-凝胶、脉冲激光溅射、金属有机化合物化学气相沉淀和射频溅射[20]。通过溶胶-凝胶法制备SiO2薄膜能够节约成本，成膜面积大，且容易对SiO2进行各种掺杂实验，所以本文采用溶胶-凝胶法在玻璃、塑料、ITO衬底上制备薄膜。 溶胶-凝胶法(Sol-gel):Sol-gel法的基本原理将薄膜材料的各组分按照一定的化学计量比例比溶于有机溶剂中，经过水解反应后聚合，形成溶胶，经过一段时间转变成具有一定空间结构的凝胶，最后经过旋涂、烘干处理制备出所需要的薄膜。溶胶-凝胶法具有操作简单、均匀性好、容易掺杂、设备简单、容易控制、成本低等优点。这种方法的缺点是:形成薄膜的致密性差、缺陷多从而导致测出的漏电流、表面均匀性不太理想。
ITO玻璃结构图 3.1制备SiO2薄膜样品 3.1.1溶胶-凝胶法制备二氧化硅胶体 操作步骤： （1）用一次性滴管分别量取TEOS和乙醇（按计算的量），加入到干净小瓶中，用镊子夹取清洗干净磁子，放入小瓶中，放置在磁力搅拌机上搅拌均匀； （2）用滴管吸取DI加入到（1）中的瓶子中，搅拌3-5天； （3）按照不同配比重复上述步骤重复上述步骤； 按照上述步骤将TEOS、乙醇、DI按照不同的摩尔比制成胶体 （TEOS：乙醇：DI=1:2/3:5；TEOS：乙醇：DI=1:2:5:；TEOS：乙醇：DI=1:3:5 ） 2
图3.1.1 溶液配制方案示意图 图3.1.2 SiO2薄膜制备工艺流程图 3.1.2 薄膜样品衬底的清洗 在制备二氧化硅RRAM实验中，以ITO作为实验衬底。首先拿出ITO衬底，将其放入烧杯中，加入丙酮，放入超声波清洗仪中震荡清洗5min，然后用乙醇清洗衬底5min，主要用来清洗基片表面有机物和无机物。清洗完毕后，拿出基片放在滤纸上在高温烤灯下烘干。
3.1.3 二氧化硅薄膜的制备 （1）悬涂仪参数设置： 设置低速为500rmp/s，旋转时间设为5秒； 设置高速为3000rmp/s,旋转时间设为30秒。 （2）二氧化硅薄膜的旋涂： 插上真空泵、旋涂仪电源，清洗吸盘表面； 开启悬涂仪电源，按下“CONTROL”； 用干净镊子取基片放在吸盘上，放在中间，按下“VACUUM”吸住基片； 设置好对应的参数； 用一次性滴管将制好的胶体滴在衬底上，盖上盖子，按下“START”。 机台停止运转后后，用镊子取下基片，旋涂结束后关闭电源。 3
LPCVD制备二氧化硅薄膜工艺研究
LPCVD制备二氧化硅薄膜工艺研究王俭峰;佟丽英;李亚光;李秀强【摘要】采用TEOS源LPCVD法制备了SiO2薄膜,采用膜厚仪对薄膜的厚度进行测试.通过不同条件下SiO2薄膜的厚度变化,讨论了TEOS源温度、反应压力及反应温度等工艺条件对淀积速率和均匀性的影响.结果表明,在40℃,50 Pa左右,淀积速率随TEOS源温度、反应压力基本呈线性增大.通过多次试验改进,提出了SiO2膜淀积的典型工艺条件.【期刊名称】《电子工业专用设备》【年(卷),期】2011(040)006【总页数】4页(P24-26,56)【关键词】TEOS源；LPCVD；淀积速率；均匀性【作者】王俭峰;佟丽英;李亚光;李秀强【作者单位】中国电子科技集团公司第四十六研究所，天津300220;中国电子科技集团公司第四十六研究所，天津300220;中国电子科技集团公司第四十六研究所，天津300220;中国电子科技集团公司第四十六研究所，天津300220【正文语种】中文【中图分类】TN304.055当前CMOS已成为MOS电路的主流，为解决问锁效应和软失效，在CMOS电路生产中大量使用外延片。
这种CMOS用的外延片，多用背面多晶硅作为吸除源，并用低温SiO2封闭，以防止在硅外延过程中杂质对正在生长外延层的“掺杂”，从而使外延层不受破坏[1]。
因此，在硅抛光片加工工艺中广泛应用了吸杂和背封技术。
背封技术中一般是用化学气相淀积方法在硅片背面生长一层SiO2膜，以达到消除杂质对外延工艺的不利影响。
目前，由于相对其他方法在均匀性、淀积速率及使用安全性方面具有更大优势，TEOS源LPCVD(低压化学气相淀积)法已逐步成为淀积SiO2膜的主流工艺。
本文对TEOS源LPCVD(低压化学气相淀积)法淀积SiO2膜的淀积速率及均匀性方面进行了有益探索，并在此基础上总结出了一组较好的淀积工艺条件。
1 实验及原理SiO2膜的淀积采用LPCVD法，使TEOS(正硅酸乙酯)在700℃，50 Pa左右的条件下热分解制得。
