污秽度测试和憎水性测试
附录A 现场污秽度测试现场污秽度主要通过测量现场或试验站的参照绝缘子（指普通盘形悬式绝缘子）表面的等值盐密和灰密来确定。
其他形状绝缘子表面的等值盐密和灰密应折算到参照绝缘子上。
测量分析的目的是为确定绝缘子的配置。
一、污秽监测点布置（一）参照绝缘子的选择盘形悬式绝缘子的型号依照GB/T 7253-2005规定，由字母U和其后规定的机电或机械破坏负荷的kN数来标志。
随后的字母B或C分别表示球窝或槽形连接。
随后的字母S或L，则表示短或长结构高度。
污秽地区的大爬距绝缘子用字母P置于最后来表示。
按照标准要求，参照绝缘子选择U70B/146（XP-70）、U160BP/170H（XP-160）普通盘形悬式绝缘子，或U70BP/146D（XWP-70）、U160BP/170D（以前叫XWP-160）双伞型盘形悬式绝缘子。
通常5片组成一悬垂串用来测量现场污秽度。
直流参照绝缘子为直流标准型（钟罩型），其机械强度为210kN或160kN，盘径320mm，结构高度170mm，爬电距离为545-560mm，通常4~5片组成一悬垂串用来测量现场污秽度。
复合绝缘子（大小伞结构），通常使用1支来测量现场污秽度，采用图1中所示参数和图示的复合绝缘子伞型。
（a）参照瓷/玻璃标准绝缘子（b）参照瓷/玻璃双伞绝缘子（c）参照棒形复合绝缘子(单位mm)图1 参照绝缘子示意图（二）污秽监测点的设立1、总体原则据“适当均匀、总体照顾”的原则开展饱和污秽度测试布点，要求兼顾疏密程度、兼顾未来电网发展。
测点应涵盖不同电压等级、不同污秽区域、不同地形环境。
2、交流线路布点方案（1）采用网格化方法，一般按照10km×10km网格范围设置1个测试点，各地可根据在运及规划输电线路、人口密度、污源特征、气象、地形环境、污秽测试结果等适当调整单位网格大小。
原沿输电线路布点的方式应调整为网格化方式。
调整布点时，应保留原有测点，用于积累更长年限饱和积污数据。
（2）局部重污染区、重要输电通道、微气象区、极端气象区等特殊区域应增加布点。
（3）污秽监测点一般设置在交流110（66）kV~1000kV线路上，在不满足条件的地区可设置在低电压等级线路上，或悬挂于其它设施上。
（4）模拟绝缘子应与实际运行绝缘子等高度悬挂，一般悬挂在横担上，悬挂点位置应满足取样时的安全距离要求。
3、直流线路布点方案（1）应在直流线路上设置布点，一般30-50km设置1个测试点。
（2）局部重污染区、重要输电通道、微气象区、极端气象区等特殊区域应增加布点。
（3）直流测试串应考虑直流电场的影响，一般将测试串置于高电位中（高电位串），测试串悬挂在直流线路绝缘子与导线联板上（导线下方）。
同时直流线路上应布置地电位串，测试串直接悬挂在杆塔横担上（外边侧），安装及取样与高电位串同时进行。
4、复合绝缘子测量点选择为掌握复合绝缘子与盘型瓷/玻璃绝缘子积污差异，每个省公司应在瓷/玻璃参照绝缘子同环境条件下选取数量不少于10支的参照复合绝缘子，参照复合绝缘子为大小伞结构，宜在运行线路上选取。
二、测试要求使用不带电绝缘子串时，一般5片参照绝缘子串上进行测量（见图1，参照绝缘子串悬挂高度尽可能与线路或母线绝缘子等高；使用带电绝缘子时，需选择参照绝缘子串，应利用停电检修或带电作业的方式将绝缘子落地进行测量。
如果有条件停电，可直接在实际带电运行的绝缘子上测量污秽度，实际带电运行绝缘子上测得的现场污秽度可信度更高。
一般情况下，监测点盘型瓷/玻璃绝缘子可在模拟挂点上获得，复合绝缘子宜从带电运行的复合绝缘子上获得。
（一）取样位置1）110kV交流线路：上、中、下部各取1片绝缘子或1组伞裙，靠近高压端和低压端第1片绝缘子或第1组伞裙不取。
取3片（组）的平均等值盐密和灰密作为该串的等值盐密和灰密。
2）220kV及以上电压等级交直流线路：上、中、下部各取2片绝缘子或2组伞裙，靠近高压端和低压端第1片绝缘子或第1组伞裙不取。
取6片（组）的平均等值盐密和灰密作为该串的等值盐密和灰密。
（2）不带电绝缘子瓷/玻璃绝缘子串可取第2、3、4片，复合绝缘子取上、中、下部各1组伞裙共3组伞裙，取3片（组）的平均等值盐密和灰密作为该串的等值盐密和灰密。
（二）取样时间（1）绝缘子取样原则上在连续三年积污期后进行，积污期更长的情况下可在连续五年甚至更长积污期结束后进行。
（2）取样宜选择在雨季来临前进行，通常取样时间为2月至4月份。
（三）取样要求1.绝缘子表面污秽样品上下表面分开取样，所用水量按上下表面面积所占比例计算；2. 测试绝缘子应尽量避免污秽损失，拆卸绝缘子时应避免接触绝缘子的绝缘表面；污秽取样之前，容器、量筒等应清洗干净，确保无任何污秽；取样时，应带清洁的医用手套；污秽擦拭应彻底，污秽溶解时应确保无水量损失。
3.上下表面的分界线如图2所示。
(a)标准型(b)双伞型（c）三伞型（d）复合悬式绝缘子大小（e）复合悬式绝缘子一大二小伞（f）复合悬式绝缘子大中小伞图2 绝缘子污秽取样上下表面示例（四）污秽度测试1.必要设备测量等值盐密和灰密的设备包括：蒸馏水或去离子水·电导率仪量筒·温度探头医用手套·滤纸(定量滤纸快速)胶带漏斗带标签的贮存污水容器 ·干燥器或干燥箱洗涤容器天平脱脂棉、刷子、海棉2.污秽收集方法为避免污秽损失，拆卸和搬运绝缘子时不应接触绝缘子的绝缘表面；表面污秽取样之前，容器、量筒等应清洗干净，确保无任何污秽；取样时，尽可能带清洁的医用手套。
污秽取样采用擦拭法，其程序如下：单片普通型盘形绝缘子所用蒸馏水水量为300ml。
其它绝缘子与普通盘形绝缘子表面积不同时，可依其表面积按比例适当增减用水量。
如面积增大时，建议用水量选择：≤1500cm2为300ml，＞1500～2000cm2为400ml，＞2000～2500cm2为500ml，＞2500～3000cm2为600ml，＞3000～4000cm2为600ml。
上下表面分开擦洗污秽物时，用水量按绝缘子上、下表面面积比例适当分配。
将定量蒸馏水倒入有标签的容器中，并将海棉浸入水中（也可用刷子或脱脂棉），浸有海棉的水的电导率应小于10μS/cm。
分别从绝缘子的上下表面用海棉擦洗下污秽物，见图3。
带有污秽物的海棉应放回容器，通过摇摆和挤压使污秽物溶于水中。
重复擦洗，直至绝缘子表面无残余污秽物。
几经擦洗后仍有残余污秽物，应用刮具将其刮下，并放入污液中。
应注意不要损失擦洗用水，即污秽物取样前后，水量无大的变化。
图3 绝缘子的绝缘件表面污秽的擦拭3.等值盐密（ESDD）的确定测量污水的电导率和温度，测量应在充分搅拌污水后进行。
对于高溶解度的污秽物，搅拌的时间可短些，如几分钟；对于低溶解度的污秽物，一般需要较长时间的搅拌，如30min～40min。
对于复合绝缘子和涂料表面测污，对清洗下来的污液，应充分搅拌和放置，一般需放置较长时间（如60min ）充分搅拌后完成测量。
按公式1进行电导率的校正：()[]20120--=θσσθb(1)式中：θ—溶液温度，℃； σθ—在温度θ℃下的体积电导率，S/m ；σ20—在温度20℃下的体积电导率，S/m ；b —取决于温度θ的因数，可按公式2计算，其关系曲线见图4。
24253810544.310272.810032.1102.3----⨯+⨯-⨯+⨯-=θθθb (2)绝缘子表面等值盐密（ESDD ）按公式3和4计算，σ20和S a 的关系见图5。
()03.1207.5σ=a S(3) A V S a /ESDD ⋅=(4) 式中：S a —在温度20℃下的体积电导率，S/m ；ESDD —等值盐密，mg/cm 2；V — 蒸馏水的体积，cm 3；A — 绝缘子的绝缘体表面面积，cm 2。
图4 b 值曲线 图5 σ20和S a 的关系曲线如果分开测量绝缘子上下表面的等值盐密，其平均值可按5式计算（也可用于灰密平均值计算）：()A A ESDD A ESDD ESDD b b t t v /⨯+⨯= (5)式中：ESDD t — 绝缘子上表面的ESDD ，mg/cm 2；ESDD b — 绝缘子下表面的ESDD ，mg/ cm 2；A t—绝缘子上表面的面积，cm2；A b—绝缘子下表面的面积，cm2；A—绝缘子上下表面总表面积，cm2。
注1：在0.001mg/cm2范围内等值盐密的精密测量，推荐使用很低电导率的水，如小于1μS/cm。
一般蒸馏水（去离子水）的电导率小于10μS/cm，也可以使用，但要从含污水中的等值盐量中减去水的等值盐量。
注2：蒸馏水（去离子水）的用量取决于污秽的种类和数量。
非常重污秽或低溶解度污秽推荐加大水量。
实际上，可按0.2～1ml/cm2的水来清洗。
如果测量的电导率非常高，可能由于水少而使污秽物未充分溶解。
注3：测量电导率之前的搅拌时间，取决于污秽物的种类；对于低溶解度污秽物，可分几次测量，其间隔时间最长0.5h，取测量值稳定时的值为电导率值。
4.灰密（NSDD）的确定首先对过滤纸（1.6μm级或更小）烘干后称重，然后对测量了等值盐密后的污水使用漏斗滤纸过滤(如时间过长，可采用真空过滤)，再将过滤纸和残渣一起烘干，最后称重。
如图6所示。
图6 测量NSDD的过程灰密按式6计算：NSDD =1000(W f－W i)/A(6) 式中： NSDD —非溶性沉积物密度，mg/cm2；W f—在干燥条件下含污秽过滤纸的重量，g；W i—在干燥条件下过滤纸自身的重量，g；A —绝缘子表面面积，cm2。
附录B 憎水性测试——喷水分级法喷水分级法用于检测复合绝缘子和RTV涂料表面的憎水性较常用的方法。
运行复合绝缘子憎水性测量应结合检修进行。
需选择晴好天气测量，若遇雨雾天气，应在雨雾停止4天后测量。
喷水分级法按照《500kV直流悬式复合绝缘子技术条件》（DLT 810）《标称电压高于1000V交流架空线路用复合绝缘子使用导则》（DL/T 864）标准的要求，将材料表面的憎水性状态分为7级，分别表示为HC1、HC2、HC3、HC4、HC5、HC6及HC7，其中HC1对应最佳憎水性，HC7对应最差憎水性，即完全亲水性。
憎水性分级的典型状态如下图7所示，各级对应的水滴的表面状态见表1。
图7 HC1~HC6在试品表面对应的聚水状态（1）喷水装置的要求：喷水装置采用质量较好的喷壶，可以方便﹑稳定地调节出雾状水流。
喷射角的校验方法如下：在距喷水装置的喷嘴25cm处立一张纸，喷射方向垂直于该纸，喷水10-15次，形成的湿斑直径在25-35cm之间为合适。
（2）憎水性分级测量的要求：测量时绝缘子按运行状态放置。
喷水装置的喷嘴距试品25cm，约每秒喷水一次，共喷射25次，喷射方向尽量垂直于试品表面，憎水性分级值（HC值）应在喷水结束后30S内读取。
国家电网专用憎水性检测
HB-HCII复合绝缘子憎水性带电检测装置复合绝缘子憎水性带电检测装置产品简介：运行中的复合绝缘子由于污秽、潮湿、放电、低温等因素的影响，其表面会出现严重的污损或老化现象，致使其表面憎水性变差造成绝缘子在阴雨等潮湿天气中表面绝缘强度急剧下降,从而极有可能发生沿面闪络,造成污闪。
污闪事故往往造成大面积、长时间停电,导致经济受到严重损失。
对憎水性的检测判断可以很好的掌握绝缘子的抗污闪能力，以便及时维护防止事故发生。
HB-HCⅡ复合绝缘子憎水性带电检测装置是基于IEC推荐的由瑞典输配电研究所（STRI）提出的憎水性检测技术喷水分级法，由电动喷水装置、微型数码摄像机和憎水性分析软件等组成。
电动喷水装置通过红外遥控控制按照电力行业标准（DL/T 864-2004）中对喷水分级法的规定对绝缘子伞裙进行精确定量喷洒水雾；使用数码摄像机获取伞裙表面高清憎水性图片，并由憎水性分析软件进行分析；软件基于先进的数字图像处理技术，通过提取憎水性图片的信息熵、种子率、频谱幅值等信息，计算水珠或水迹的形状因子和面积百分比，对复合绝缘子的憎水性状态进行客观判断，最终按照DL/T810-2012中对憎水性的等级特征描述确定绝缘子憎水性级别。
产品别称：绝缘子测试仪、复合绝缘子憎水性检测仪、RTV涂层憎水性检测仪、复合绝缘子憎水性带电检测装置、憎水性检测仪、绝缘子憎水性检测仪、复合绝缘子憎水性检测仪主要应用领域：电业局、复合绝缘子的成套厂、线路维护、电力行业维护高压线的相关部门及单位、电厂、学校、科研机构等相关单位。
产品用途：硅橡胶复合绝缘子优异的防污闪性能来源于其外绝缘材料硅橡胶良好的憎水性和独特的憎水迁移性。
所谓憎水性是指绝缘子表面不易受潮，吸附的水分以不连续的孤立小水珠的形式存在，不形成连续水膜，从而限制了表面泄漏电流，提高闪络电压；所谓憎水迁移性是指硅橡胶表面脏污后，硅橡胶可以把自身的憎水性迁移到污秽物表面，使污秽物表面也有憎水性。
玉溪电网输电线路复合绝缘子憎水性测试的研究与实践_1
玉溪电网输电线路复合绝缘子憎水性测试的研究与实践发布时间：2023-02-06T08:01:04.838Z 来源：《中国电业与能源》2022年9月17期作者：王超刘雪锋刘洋李连坤宋方俊[导读] 本文研究了复合绝缘子憎水性带电检测技术及其应用。
王超刘雪锋刘洋李连坤宋方俊云南电网公司玉溪供电局云南玉溪 653100摘要：本文研究了复合绝缘子憎水性带电检测技术及其应用。
基于喷水分级法和数字图像处理技术，提出一种改进形状因子法的憎水性等级判断方法，研制了由电动式自动喷水装置、微型数码摄像机和憎水性分析软件等组成的憎水性带电检测装置，并探讨了基于憎水性带电检测的复合绝缘子运行维护方法。
关键词：复合绝缘子憎水性带电检测维护一、前言架空输电线路杆塔上采用复合绝缘子，主要考虑防污闪。
运行经验表明，复合绝缘子能有效防止单点或大面积污闪。
硅橡胶复合绝缘子良好的耐污闪能力来源于其硅橡胶外绝缘良好的憎水性和独特的憎水迁移性。
另一方面，运行中的复合绝缘子受污秽、潮湿、放电等因素影响，其憎水性可能下降甚至丧失。
憎水性下降将导致复合绝缘子污闪电压下降，量变到一定程度将引起污闪，威胁电网的安全稳定运行。
因此，有必要对复合绝缘子的憎水性进行检测。
由于取样具有针对性和片面性，因此离线检测不易实现复合绝缘子憎水性的大面积检测，并且当绝缘子离开运行环境时，其憎水性也发生变化。
所以有必要开展憎水性带电检测技术研究。
二、基于数字图像分析的憎水性等级判断方法利用数字图像分析技术来判断憎水性等级，主要是通过计算绝缘子伞裙喷水图像中与憎水性等级(HC值)具有相关性的各种特征量来得出憎水性等级。
由于受到现场绝缘子表面污秽及周围光源的不均匀性及不确定性等因素的影响，这种方法难以应用。
通过对大量的复合绝缘子喷水图像进行统计分析，提出了一种可应用于现场复合绝缘子憎水性等级判断的数字图像分析方法，即改进形状因子法。
三、憎水性带电检测技术及装置（一）便携式电动喷水装置电动式自动喷水装置采用分立式结构，由红外信号发射部分、空心绝缘操作杆、红外信号接收和微型电泵控制部分、电动喷水部分构成。
武高所污秽度等级划分及测量方法
污秽度等级划分及测量方法国网武汉高压研究院1 与污秽度相关的定义和术语1.1 参照盘形悬式绝缘子 reference cap and pin insulator用来测量现场污秽度的XP-70、XP-160盘形悬式绝缘子(根据GB/T 7253)。
1.2参照长棒形绝缘子 reference long rod insulator用来测量现场污秽度的具有无棱的平滑的伞的L100长棒形绝缘子（根据IEC 60433）。
伞的上表面倾角在14°和24°间，而其下表面倾角在8°和16°间。
至少需要14个伞裙。
1.3爬电距离 creepage distance沿承受系统标称电压的金具之间的绝缘表面最短距离或最短距离之和。
水泥和任何其它非绝缘材料的表面不考虑为绝缘距离。
如果绝缘子的绝缘表面覆有高电阻的涂层，该部分可认为是有效的绝缘表面，此段距离计入爬电距离。
1.4 统一爬电比距（USCD） unified specific creepage distance（USCD）爬电距离与绝缘子两端最高运行电压(对于交流系统，通常为U m/3)之比，通常表示为mm/kV。
1.5附盐密度 salt deposit density (SDD)人工涂覆于给定绝缘子的绝缘体表面（不包括金属部件和装配材料）上氯化钠总量除以表面积，一般表示为mg/cm2。
1.6等值附盐密度 equivalent salt deposit density (ESDD)溶解后具有与从给定绝缘子的绝缘体表面清洗的自然沉积物溶解后相同电导率的氯化钠总量除以表面积，一般表示为mg/cm2。
1.7不溶物密度（简称灰密）non soluble deposit density (NSDD)从给定绝缘子的绝缘体表面清洗的非可溶残留物总量除以表面积，一般表示为mg/cm2。
1.8现场等值盐度site equivalent salinity (SES)根据GB/T 4585、IEC61425和DL/T 859进行盐雾试验时的盐度。

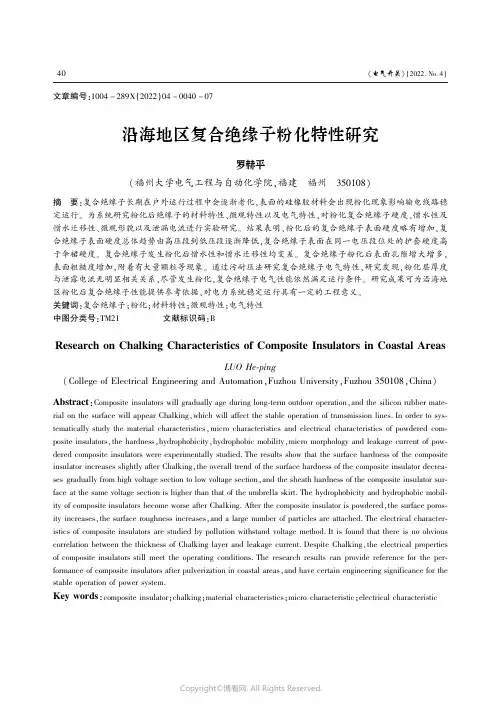

沿海地区复合绝缘子粉化特性研究
