包装的设计纸盒结构教学
纸箱纸盒结构形式与包装设计
纸箱纸盒结构形式与包装设计纸箱和纸盒作为现代包装行业中最常见的包装形式之一，在产品包装和运输过程中起到了非常重要的作用。
纸箱和纸盒的结构形式和包装设计直接影响到包装的承载能力、保护性能、运输效率以及产品的展示效果等方面。
本文将从结构形式和包装设计两个方面探讨纸箱和纸盒的特点及其相关的设计考虑因素。
一、纸箱和纸盒的结构形式1.纸箱结构形式纸箱是一种由纸板制成的包装容器，常用于运输和贮存商品。
纸箱的结构形式可分为普通纸箱结构和折叠式纸箱结构两类。
（1）普通纸箱结构普通纸箱结构包括一个底部和四个垂直的侧壁，通常是一个拥有矩形底面的长方体。
底部由底板组成，侧壁由四个直立立板连接底板而成。
这种结构形式简单、经济，适用于大部分产品的包装。
（2）折叠式纸箱结构折叠式纸箱结构是一种由若干个纸板片组成的结构形式，通过折叠和粘合使得纸箱可以扁平化存储和运输，节省空间和成本。
折叠式纸箱广泛应用于电子、玩具、服装等行业。
2.纸盒结构形式纸盒是指一种由纸板制成的盒状包装容器，常用于礼品、食品、药品等产品的包装。
纸盒的结构形式多样，下面介绍几种常见的纸盒结构形式：（1）抽屉式纸盒抽屉式纸盒结构类似于一个箱子和一个抽屉的组合，可以方便地拉出和塞入产品。
这种结构形式常用于珠宝、手表等高档礼品的包装。
（2）翻盖式纸盒翻盖式纸盒结构由一个底部和一个可翻转的盖子组成，可通过盖子的翻转来打开和关闭纸盒。
这种结构形式常用于食品、药品等产品的包装。
（3）窗口式纸盒窗口式纸盒结构在纸盒的一侧或顶部开设了一个小窗口，可以透过窗口看到纸盒内部的产品。
这种结构形式常用于展示化妆品、食品等产品。
二、纸箱和纸盒的包装设计考虑因素纸箱和纸盒的包装设计需要考虑以下几个方面：1.产品的特性不同的产品有不同的特性和包装要求，如重量、易碎性、形状等。
包装的设计应根据产品的特性来确定纸箱和纸盒的结构形式和尺寸，以确保产品在包装和运输过程中的安全性和稳定性。
2.产品的展示和推广需求纸箱和纸盒除了具有保护和承载产品的功能外，还可用于产品的展示和推广。
包装结构设计——折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
（2）制造尺寸与内尺寸计算公式
对于大多数折叠纸盒来说，结构一般比较复杂。 但是，任何一种复杂盒型，都由若干个盒板组成，而 任一盒板的两端与相邻盒板的结构关系有以下几类： a.“U”型 c.“L”型 e.“S”I型 g.双“L”型 b.复“U”型 d.复“L”型 f.“S”II型 h.“b”型
g. 双“L”型——双壁结构
折叠纸盒的尺寸设计
h. “b”型 ——双壁盒端结构
折叠纸盒的尺寸设计 例3-7 在图2-1所示管式折叠纸盒结构 中，其外尺寸为50㎜×20㎜×200㎜， 修正系数为0，求制造尺寸与内尺寸。
实际厚度 ≤0.5 ≤1 >1 计算厚度 0.5 1 实际厚度
折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
a.
“U”型——主体结构
折叠纸盒的尺寸设计
b. 复“U”型——主体结构
折叠纸盒的尺寸设计
c. “L”型——盒端结构
折叠纸盒的尺寸设计
d. 复“L”型——盒端结构
折叠纸盒的尺寸设计
e. “S”I型——间壁结构
折叠纸盒的尺寸设计
f. “S”II型——提手结构
பைடு நூலகம்
折叠纸盒的尺寸设计
折叠纸盒的尺寸设计
二、一般盒体的尺寸设计
1、由外尺寸计算制造尺寸与内尺寸 （1）外尺寸计算公式
折叠纸盒外尺寸与瓦楞纸箱内尺寸及其盒型排列方式有关。
Xo = T - d（nx-1）-k nx （3-17）
式中 Xo ——外尺寸(㎜)； T——内尺寸(㎜)；
d ——间隙系数(㎜)； nx——排列数目(㎜)； k——内尺寸修正系数(㎜)。
第三章 第七节 折叠纸盒的尺寸设计

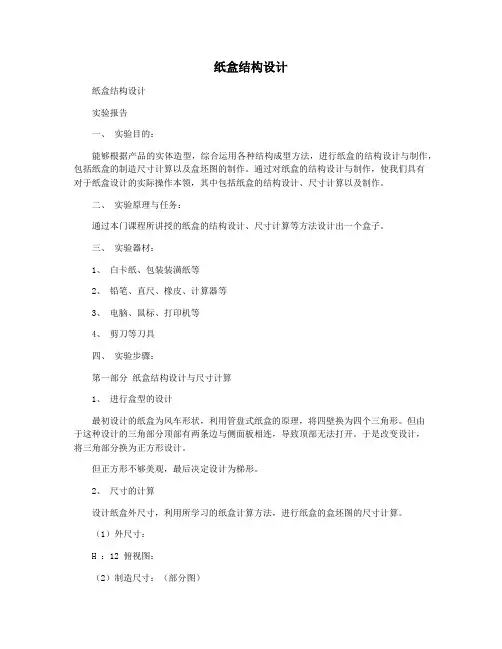

纸盒结构设计
纸盒结构设计纸盒结构设计实验报告一、实验目的：能够根据产品的实体造型，综合运用各种结构成型方法，进行纸盒的结构设计与制作，包括纸盒的制造尺寸计算以及盒坯图的制作。
通过对纸盒的结构设计与制作，使我们具有对于纸盒设计的实际操作本领，其中包括纸盒的结构设计、尺寸计算以及制作。
二、实验原理与任务：通过本门课程所讲授的纸盒的结构设计、尺寸计算等方法设计出一个盒子。
三、实验器材：1、白卡纸、包装装潢纸等2、铅笔、直尺、橡皮、计算器等3、电脑、鼠标、打印机等4、剪刀等刀具四、实验步骤：第一部分纸盒结构设计与尺寸计算1、进行盒型的设计最初设计的纸盒为风车形状，利用管盘式纸盒的原理，将四壁换为四个三角形。
但由于这种设计的三角部分顶部有两条边与侧面板相连，导致顶部无法打开。
于是改变设计，将三角部分换为正方形设计。
但正方形不够美观，最后决定设计为梯形。
2、尺寸的计算设计纸盒外尺寸，利用所学习的纸盒计算方法，进行纸盒的盒坯图的尺寸计算。
（1）外尺寸：H ：12 俯视图：（2）制造尺寸：（部分图）t=0.5mmB6(1)=80mm B6(2)=120mm L6=80—0.5t=79.75mm 斜边=82.22B1=120mm H1=120—t=119.5mmL2=82,22—t=81.72mm H2=120—2.5t=118.75mmB3=80—t=79.5mm H3=120—2.5t=118.75mmL4=82.22—2t=81.22mm H4=120—2.5t=118.75mmB5(2)=120mm B(1)=80mm L5(重合点)=40+80—0.5t=119.75mm 自锁部分半径=10mm第二部分纸盒装潢图设计1、在AutoCAD 中绘制纸盒盒坯图2、在Coreldraw 中设计纸盒装潢图3、打印第三部分制作纸盒五、注意事项：对在制作纸盒过程中的注意事项进行讨论分析：1、作图要精确。
在纸板上绘制盒坯图时，尺寸准确，线段之间的空间关系（如平行、垂直、一定角度的夹角）要精确。
包装设计初学者必读(4)——包装结构设计(原创教程)
包装设计初学者必读（4）——包装结构设计包装材料选择好后，接下来应采用合理、科学的包装结构，以保证产品在运输和储存过程中完好无损。
在众多包装材料中，纸与纸板作为包装材料不仅有着悠久的历史，而且占有相当大的比重。
所以本篇教程以纸包装结构设计为例，为大家阐述包装结构设计的相关知识。
根据用途和造型的不同，可以将纸包装结构概括为以下四个方面：纸盒包装结构、纸箱包装结构、纸袋包装结构和纸杯包装结构。
1. 纸盒包装结构纸盒的包装结构可以分为折叠纸盒结构设计和粘贴纸盒结构设计。
1.1.折叠纸盒结构设计折叠纸盒具有盛装效率高、方便销售和携带、可供欣赏、生产成本低、加上使用前能折叠堆放而节省包装仓储和运输费用等优点，所以在包装中得到广泛采用。
折叠纸盒可分为直型纸盒和托盘纸盒。
直型纸盒是指盒身呈竖直状，适宜于酒、化妆品、药品等立式瓶的外包装。
托盘纸盒在超市用途最广，从食品到纺织品，再到杂货商品都可以使用。
提示：折叠纸盒一般不用黏合剂，而用纸板互相拴接和锁口的方法，使纸盒成型和封口。
1.2.粘贴纸盒结构设计粘贴纸盒又称硬纸盒，它比一般的折叠盒有更好的强度和漂亮的外观，给人一种高级名贵之感，常用于高档商品和礼品的包装。
粘贴纸盒的种类有很多，可以归纳为以下几种：（1）摇盖盒这种结构的纸盒是指盖体和盒体结合在一起，盖体的一边固定而另一边摇动开启的折叠纸盒。
由于摇盖纸盒结构简单，开启又比较方便，所以在纸盒包装设计中，经常用到这种结构。
（2）开窗式开窗式纸盒是在盒的可展销面上开窗口，形成透明状态，可以使消费者看见内装物品的一部分或全部。
开窗的大小或位置可以根据商品特点和画面设计来决定，使其达到科学、合理、美观等目的。
（3）陈列式陈列式纸盒又称“POP”包装盒，可供广告性陈列，又能充分显示出包装物的形态。
陈列式包装的形式可以分为两类：一类是不带盖的，可以露天陈放；一类是带盖的，展销时可将盖打开，运输时又可将盖合拢。
（4）提携式提携式包装盒最大的特点是方便携带，也成为可携带性包装盒。
包装结构设计下
二、一般盒体的尺寸设计
1、由外尺寸计算制造尺寸与内尺寸
（1）外尺寸计算公式
折叠纸盒外尺寸与瓦楞纸箱内尺寸及其盒型 排列方式有关。
Xo=［W - d（Nw-1）- ko］／NW （5-7）
式中 Xo —折叠纸盒的外尺寸(㎜)； W —瓦楞纸箱的内尺寸(㎜)；
d —间隙系数(㎜)；
NW—纸盒在W方向上的排列数目(㎜)； ko —外尺寸修正系数(㎜)。
六、展示
1．展示式纸盒的特点 a. 具有良好的生产性能，便于大量机械化生产。 b. 结构简单，既便于折叠成盒，又便于折叠展示。 c. 具有一定的强度和刚度，在预定的展示时间内保
持盒型不变。 d. 便于运输，有些能兼作运输包装。 2．展示式纸盒的基本结构 （1）悬挂式结构
悬挂式展示纸盒
（2）展示板结构
非一页成型旋转开启倒出口结构
第七节 折叠纸盒的尺寸设计
一、尺寸设计
折叠纸盒的尺寸设计，可以根据运输空间由外 向内进行设计，即根据外包装瓦楞纸箱内尺寸来依 次计算折叠纸盒外尺寸、制造尺寸与内尺寸。也可 以根据内装物最大外形尺寸，由内向外逐级计算折 叠纸盒内尺寸、制造尺寸与外尺寸。在中国进入
WTO 以后的国际间贸易迅速发展时期，前者的尺寸设计 方法是今后发展的方向，因为它可以充分地利用运 输空间从而降低流通成本。
图(a) 常用提手结构
图(b) 扇形不完全开孔的提梁锁孔 （a）提携状态 （b）（c）展开图
如果提手长度小于手掌正向执握宽度与必要的承 重尺寸之和，则可以考虑利用纸盒对角线设计提手 (图(a))，或设计圆提手孔，以便手掌提携(图(b))。
图(a) 提手加长结构
图(b) 圆孔提手盒
五、开窗
开窗结构可以部分展示内装物商品，吸 引消费者的注意视线，增强其购买信心，从 而具有促销功能。
包装结构设计——折叠纸盒的尺寸设计
g. 双“L”型——双壁结构
折叠纸盒的尺寸设计
h. “b”型 ——双壁盒端结构
折叠纸盒的尺寸设计 例3-7 在图2-1所示管式折叠纸盒结构 中，其外尺寸为50㎜×20㎜×200㎜， 修正系数为0，求制造尺寸与内尺寸。
实际厚度 ≤0.5 ≤1 >1 计算厚度 0.5 1 实际厚度
折叠纸盒的尺寸设计
Xi——罩盖盒盒体内尺寸(㎜)； X——盒体制造尺寸 (㎜)；
X+——盒盖制造尺寸(㎜)； X+o ——盒盖外尺寸(㎜)；
n2——盒体由内向外的纸板层数；
m2——盒盖由内向外的纸板层数；
2．由内尺寸计算制造尺寸与外尺寸 （1）内尺寸计算公式 内尺寸计算公式如下：
Xi = xmaxnx+d（nx-1）+k’（3-13）
Xi —折叠纸盒内尺寸(㎜)；xmax—内装物最大外尺寸 (㎜)； nx—内装物沿某一方向的排列数目；
d —内装物间隙系数(㎜)；k’——内尺寸修正系数(㎜)。
折叠纸盒的尺寸设计
（2）制造尺寸与外尺寸计算公式
公式中制造尺寸修正系数一般为长、宽方向取 2㎜ ，高 度方向取1㎜。
例3-8 盘式折叠纸盒结构如图所示，其内尺寸为225㎜ ×5㎜×40㎜，修正系数为0，求制造尺寸与外尺寸。
折叠纸盒的尺寸设计
三、罩盖盒盒盖尺寸设计 X+ = Xi + （m2 + n2 - 1）t + k’（3-15） X+o = Xi + （ m2 + n2 ）t + K’（3-16）
其他纸包装外尺寸也可用此公式计算。
折叠纸盒的尺寸设计
（2）制造尺寸与内尺寸计算公式
对于大多数折叠纸盒来说，结构一般比较复杂。 但是，任何一种复杂盒型，都由若干个盒板组成，而 任一盒板的两端与相邻盒板的结构关系有以下几类： a.“U”型 c.“L”型 e.“S”I型 g.双“L”型 b.复“U”型 d.复“L”型 f.“S”II型 h.“b”型
包装设计2纸盒结构.pptx
泡罩式结构
第三节 纸盒包装结构设计
一、盒体结构 二、间壁结构 三、盒底结构 四、锁口结构
我们日常所接触到的各种各样的纸盒集中起
来，大致可分为成品不能折叠压放的硬纸盒和 成品可折叠压放的折叠纸盒两大类。
在进行纸盒结构设计时一般习惯按其构造方 法与结构特点去细分其基本的结构变化方式。
一、盒体结构
盒休结构的主要形式分为直筒式和 托盘式两大类。
6、姐妹盒 在一张纸上设计制作出两个 以上相同的纸盒结构，组合 连擅在一起，构成一个整体， 每个纸盒结构又是独立的包 装单位。这种纸盒结构适宜 盛装系列套装小商品，如糖 果、手帕、袜子、香水等。
7、方便盒 它的最大特点是以解诀消费
者反复取用商品带来麻烦的问 题为宗旨，并结合商品的特性 来设计结构。当盛装粉粒状商 品，如洗衣粉、巧克力豆、麦 圈等。可用带有活动小斗装置 的方便盒；当盛装相对独立的 商品时，如化妆品、小礼品等， 可采用自动启闭结构的方便盒。
• 锁合组装 • 别插组装 • 预粘式组装
盘式纸盒的盒盖结构
• 摇盖式 • 连续插别式 • 罩盖式 • 抽屉式 • 书本式
特殊形态纸盒结构设计
• 异型变化 • 拟态象形 • 集合式 • 手提式 • 开窗式 • POP式 • 吊挂式 • 易开式 • 倒出口式
异型变化
盒盖摇下盖住盒口，两侧有摇翼。盒底的结构可参考后面将要介绍的“盒底结构” 来选择合适的形式。由于它所使用的纸料面积基本上是长方形或正方形，因此是 最合乎经济原则的。
3、开窗盒 这种结构的最大特点，
是将内容物或内包装直接 展示来，给消费者以真实 可信的视觉信息。开窗处 的里面贴上PVC透明胶片 以保护商品。
8、趣味盒 前面七种纸盒结构多 以六面体出现，而趣 味盒则是在此基础上 加以变化、发展形成 极具特色的结构形式。 它或以抽象形的变化 出现；或以具象型的 变化出现，由于趣味 盒的新颖多姿，增加 了消费者尤其是音少 年和儿童在选购商品 时的兴趣。
常用纸盒结构教材
（5）快速锁合底盒型
快速锁合底，英文名 “SNAP LOCK BOTTOM”，一般通 称其为“1.2.3底”， 意思是该盒底的锁合 就分1、2、3步。
1.2.3.底结构简单、美 观、经济，有一定的 强度和密封性，是目 前包装纸盒中运用最 为普遍的锁合底结构， 造价也比自动锁合底 低。广泛得运用于化 妆品、酒类或食品包 装中。
（6）自动锁合底盒型
（6）自动锁合底盒型
从盒底结构图上看，多处出现 45°，其中糊头的 45°，是与一 般纸盒的盒样不一样的，原因是： 糊头的 45°在成型时会与最左边 的盒宽 45°交汇的，目的是在成 型时不与盒宽的 45°重叠，避免 了互相阻碍。 图中A处为自动锁合底的锁扣，它 位于1/2长和1/2宽的交叉处。往下 有 1mm 距离，目的是增强锁合度， 再往下还有 5mm 的圆弧及 30°的 斜线，目的是成型的过程中，能 顺利的滑行而不受阻碍。 图中阴影部分为纸盒的胶合处，在成型时它是反折叠的，所以我们的排刀模时一般使用齿刀且齿刀与 盒长折合线呈45°。一般胶合处的大小越大，胶合牢度越大。 图中B处的2°斜线的目的是纸盒在经过模切后方便于废料退料。
方向 长 宽 高 内尺寸 Li Wi Hi 外尺寸 Lo Wo Ho
三、设计制作图符
线 形 线形名称 粗实线 细实线 粗虚线 细虚线 点划线 破折线 阴影线 方向符号 规格 用 裁切线 途
b 1/3 1/3 1/3 1/3 1/3 b b b b b b
尺寸线 齿状裁切线 内折压痕线 外折压痕线 断裂处界线 涂胶区域范围 纸张纹路走向
1）天罩地式 盒盖较深，其高度基本等于盒体高度，封盖后盒盖几乎把 盒体全部罩起来
2）帽盖式 盒盖较浅，高度小于盒体高度，一般只罩住盒体上口部位。
