电磁铁作图练习
2024中考物理三轮突破11检测电磁作图习题
第二轮专题复习目录专题11 电磁作图专题检测1．如图所示，在条形磁体的上方有一个小磁针，请标出小磁针的N、S极，并画一条通过小磁针的磁感线。
2．如图所示，a表示垂直于纸面的一根导线，它是闭合电路的一部分。
请画出蹄形磁铁的1条磁感线，并用箭头标出能产生感应电流时导线a的运动方向。
3．如图所示请在图中标出右边磁体的磁极和磁场的磁感线方向4．地球周围存在着磁场，如图所示，请在A、B的方框中标出地磁场的N、S极，并在C、D的方框中标出小磁针静止时的N、S极。
5．如图为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。
6．请在（）中标上“N”或“S”，并标出图中小磁针静止的N极。
7．如图乙，通电时，小磁针按图乙方向转动，请在乙图中括号内标出电源的“+”或“﹣”极、螺线管的“N”或“S”极，画出螺线管外的一条磁感线。
8．请在图中括号中标出小磁针左端的磁极名称。
9．开关S闭合后，小磁针静止时指向如图所示。
请在图中两个虚线框内分别标出螺线管的磁极和电源的极性。
10．如图所示的电路，闭合开关，小磁针静止在图中位置，请在括号中标出：（1）电源“+”或“﹣”极；（2）左侧电磁铁上端磁极；（3）小磁针静止时右端磁极。
11．如图所示是一电磁铁和条形磁铁相互作用时的磁场分布图示，请在图中标出电磁铁右端的磁极、电源的正极（电源的正极用“+”表示）以及A点磁感应线的方向，并在方框中画出小磁针静止时的状态.12．如图所示是一个电磁铁，右侧为条形磁体。
当开关S闭合后，条形磁体如图，请标出：（1）电磁铁左端的极性。
（2）条形磁体右侧的极性，括号内填入“N”或“S”。
（3）图中一条磁感线的方向。
13．电源电压恒定不变，闭合开关S，小磁针静止时其N、S极如图所示，且电路能改变电磁铁磁性的强弱，请在虚线框内将电路图补充完整。
14．将一螺线管用细线悬挂起来，如图所示，闭合开关，最后静止时A端指南，请你画出：（1）螺线管两端的N、S极；（2）螺线管上导线的环绕图示；（3）磁感线b的方向15．如图电路连接正确后，闭合开关S，A、B两个螺线管通电后小磁针C在如图位置静止，请在图中标出电源的“+”“﹣”极，画出螺线管B的绕法，标出小磁针C的N极。

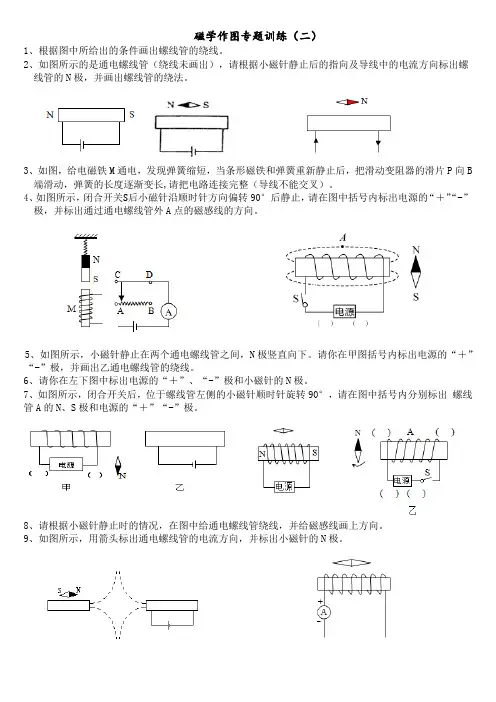

磁学作图专题训练(二)
磁学作图专题训练（二）1、根据图中所给出的条件画出螺线管的绕线。
2、如图所示的是通电螺线管（绕线未画出），请根据小磁针静止后的指向及导线中的电流方向标出螺线管的N极，并画出螺线管的绕法。
3、如图，给电磁铁M通电，发现弹簧缩短，当条形磁铁和弹簧重新静止后，把滑动变阻器的滑片P向B 端滑动，弹簧的长度逐渐变长,请把电路连接完整（导线不能交叉）。
4、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“＋”“-”极，并标出通过通电螺线管外A点的磁感线的方向。
5、如图所示，小磁针静止在两个通电螺线管之间，N极竖直向下。
请你在甲图括号内标出电源的“＋”“-”极，并画出乙通电螺线管的绕线。
6、请你在左下图中标出电源的“＋”、“-”极和小磁针的N极。
7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“＋”“-”极。
8、请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。
9、如图所示，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。
10、用如图所示的电路探究电生磁现象时，当滑动变阻器的滑片向A端滑动，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极。
11、A、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：(1)电磁铁间磁感线的方向。
(2)电源右端的极性(用“+”或“-”表示)。
（3）电磁铁B 上方小磁针的N极。
12、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。
（2）电源右端的极性（用“+”或“-”表示）。
（3）条形磁体左端的极性（用“N”或“S”表示)。
13、如图是一种防汛报警器的原理图，请用笔画线正确连接电路。
当水面没到达警戒水位时，绿灯亮；当水面上涨到达警戒水位时，电铃响起报警。
2024年中考物理二轮专题训练——电磁学作图
2024年中考物理专题训练——电磁学作图1．如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；①三孔插座单独接入。
2．如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线将控制灯泡的开关、灯泡和插座正确连入家庭电路。
3．在图所示电路的〇中填上适当的电表符号。
要求：闭合开关S，各电路元件均能正常工作。
4．根据图中通电螺线管的S极，在磁感线上用箭头标出磁感线方向、标出小磁针静止时N极及电源的正、负极。
5．如图所示，两灯泡的额定电压均为220 V。
要求开关控制两灯泡，且闭合开关后两灯泡都能正常发光，请将电路连接完整。
6．小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。
（碳膜电位器拥有开关的功能）7．请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
8．把电池组、电流表，电压表三个元件的符号填入图所示的电路中，使得电路接通后，且移动滑动变阻器的滑片P，使小灯泡L变亮时，电压表的示数变小。
9．根据电源的正负极，在图中括号内标出小磁针的N极或S极。
10．图中是一种调光台灯的电路结构示意图，a、b、c是三个接线柱，当闭合开关S，旋钮带动滑片顺时针转动时，灯泡变亮，请用笔画线代替导线将电路连接完整。
11．在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线连接完整。
要求：①电压表测小灯泡两端电压；①闭合开关S，向右端移动滑动变阻器的滑片P，灯变亮。
12．请根据如图所示的实物连接图在虚线框中画出相应的电路图。
13．请按要求完成下列作图：如图所示，请用笔画线代替导线，将三孔插座、开关和电灯分别接入电路。
14．请按要求完成下列作图：如图所示，按照小磁针N极所示方向标出通电螺线管磁感线方向，并在括号中标出电源的“+”或“-”极。
15．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮。

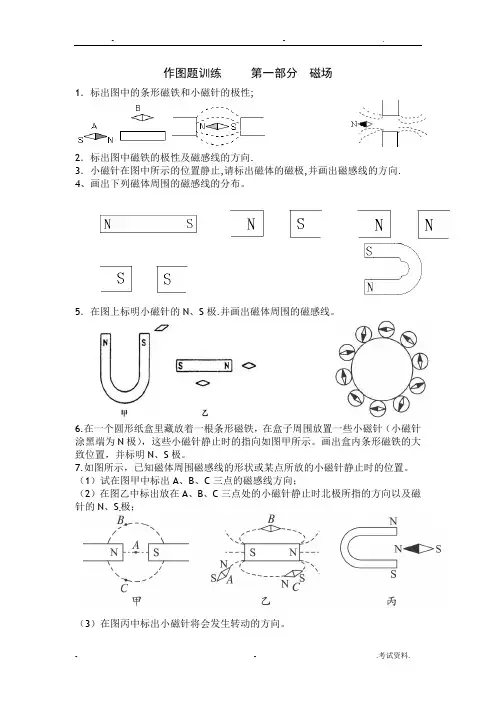

磁现象作图题训练
作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性;2．标出图中磁铁的极性及磁感线的方向.3．小磁针在图中所示的位置静止,请标出磁体的磁极,并画出磁感线的方向. 4、画出下列磁体周围的磁感线的分布。
5．在图上标明小磁针的N、S极.并画出磁体周围的磁感线。
6.在一个圆形纸盒里藏放着一根条形磁铁，在盒子周围放置一些小磁针（小磁针涂黑端为N极），这些小磁针静止时的指向如图甲所示。
画出盒内条形磁铁的大致位置，并标明N、S极。
7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。
（1）试在图甲中标出A、B、C三点的磁感线方向；（2）在图乙中标出放在A、B、C三点处的小磁针静止时北极所指的方向以及磁针的N、S极；（3）在图丙中标出小磁针将会发生转动的方向。
8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在A点画一小磁针，并标出N极．（注：至少画三根磁感线，且能看出磁极间磁场分布的特点）9.如图(a)所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性(用"或S 表示)并画出磁感线(每个磁极画两条)．10.所示，根据小磁针N极的指向标出磁体的磁极和磁感线的方向。
第二部分电与磁8.根据图中所画磁感线的方向，标出通电螺线管的N、S极和电源的“+”、“-”极．9.在图2中，标出电源的正、负极。
10.请标出图3中通电螺线管附近小磁针的N、S极．11.在图4中标出磁感线的方向和小磁针的N极。
12.请在图5中标明通电螺线管的N、S极以及磁感线的方向13.请根据图6中小磁针静止时的指向，标出通电螺线管中的电流方向。
14.标出图7中通电螺线管和小磁针的南北极（用“S”和“N”表示）15.如图8所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极．16.如图9，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。
图2N电源图3图4图5 图6 图7图917.根据图10中给出的条件画出螺线管的绕线。

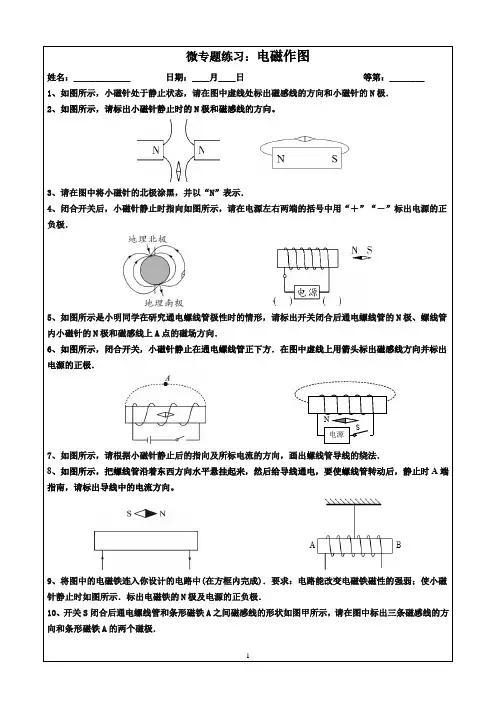

2024年中考物理微专题练习：电磁作图(含答案)
微专题练习：电磁作图姓名：_____________ 日期：____月____日等第：________1、如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极．2、如图所示，请标出小磁针静止时的N极和磁感线的方向。
3、请在图中将小磁针的北极涂黑，并以“N”表示．4、闭合开关后，小磁针静止时指向如图所示，请在电源左右两端的括号中用“＋”“－”标出电源的正负极．5、如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．6、如图所示，闭合开关，小磁针静止在通电螺线管正下方．在图中虚线上用箭头标出磁感线方向并标出电源的正极．7、如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．8、如图所示，把螺线管沿着东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后，静止时A端指南，请标出导线中的电流方向。
9、将图中的电磁铁连入你设计的电路中(在方框内完成)．要求：电路能改变电磁铁磁性的强弱；使小磁针静止时如图所示．标出电磁铁的N极及电源的正负极．10、开关S闭合后通电螺线管和条形磁铁A之间磁感线的形状如图甲所示，请在图中标出三条磁感线的方向和条形磁铁A的两个磁极．电源NS11、如图所示，小磁针静止在甲、乙两个通电螺线管之间，请你完成：(1)甲通电螺线管的绕法和A点磁感线的方向；(2)乙通电螺线管电源的正、负极．12、根据通电螺线管的N、S极和磁感线形状，在图中标出磁体A的N极，磁感线方向（任选一根标出即可）和电源“＋”、“－”极。
13、如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合时，弹簧测力计示数变小．请标出电磁铁的S 极和用“＋”标出电源的正极．14、如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。
其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。
白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。
电磁铁画图
6、完成图8中螺线管的绕线． 、完成图 中螺线管的绕线 中螺线管的绕线．
1．通电螺线管两级的磁感线分布及方向如图8所示， 请标出它的N、S极及电源的正负极．
2、为使条形电磁铁的极性如图9所示，请画出 、为使条形电磁铁的极性如图 所示 所示， 线圈的绕线示意图，并连接好电路图。 线圈的绕线示意图，并连接好电路图。
3、下图中，电路连接正确，通电后 下图中，电路连接正确， 下图中 小磁针指向如图所示（涂黑端表示N 小磁针指向如图所示（涂黑端表示 ）。请在图中标出螺线管的磁极 请在图中标出螺线管的磁极、 极）。请在图中标出螺线管的磁极、 电源的“ 、 电源的“+”、 “—”极，并画出螺线 极 管的绕法。 管的绕法。
第30悬浮原理。 、如图所示，是上海磁悬浮列车的悬浮原理。 请在右侧放大的图中画出轨道下方的车厢线 圈的绕线。 圈的绕线。
5、如图所示，条形磁铁（阴影端为N极）挂在弹簧 、如图所示，条形磁铁（阴影端为 极 现处于通电螺线管左端上方附近.在将将磁铁平 下，现处于通电螺线管左端上方附近 在将将磁铁平 移到通电螺线管右端的过程中， 移到通电螺线管右端的过程中，观察到弹簧的长度 逐渐变短. 根据以上信息， 逐渐变短 根据以上信息，标出通电螺线管两端的 磁极，并在螺线管上标出绕线中的电流方向. 磁极，并在螺线管上标出绕线中的电流方向
九年级物理《电磁作图》专项训练
4．在一个圆筒纸盒里有一条形磁铁，圆筒纸盒外放一些小磁针。如图所 示，是各个小磁针的指向示意图，请你画出圆筒纸盒里条形磁体并标明 N、S极。
解：
5．请标出图中小磁针的N极。 解：
类型二 应用安培定则作图 6．在图中，标出闭合开关后通电螺线管和小磁针的N、S极。
解：
7．如图所示，开关闭合。①请在图中标出通电螺线管的N、S极；② 用箭头标出图中磁感线的方向。
解：
11．如图所示，一段电阻丝从电源正极接出，在一个“U”形玻璃管的 右侧管上绕几匝，再到左侧管上绕几匝后接到电源负极。一根条形磁铁 用细线悬挂静止在如图位置。画出电阻丝的绕法并在“U”形管的两端 标明磁极。
解：
12．小明自制了一个带有电磁铁的木船模型，将它放入水中漂浮，闭合 开关后，船头会向北方偏转。请在图上画出螺线管的绕线方法。
解：
8．如图所示，请根据图中信息，标出通电螺线管的N极和电源的正极。 解：
9．将图中的电磁铁连入你设计的电路中(在虚线内完成)，要求：能改 变电磁铁磁性的强弱，闭合开关S后，小磁针受力静止时，其N极如图 所示。
解：
10．如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下方， 请在螺线管上画出导线的绕向。
解：
15．连接电路，并画出电磁铁绕线使滑动变阻器右移时，电流表的 示数增大，弹簧缩短。
解：
类型三 电磁继电器电路作图 16．给你如图所示的器材，请你设计一个水位自动报警器，要求：正常 情况下灯亮、铃不响，水位升高到一定程度时，铃响，灯不亮。(不纯 净的水可以导电)
解：
九年级下册物理（人教版）
专项训练 电磁作图
类型一 磁与磁感线 1．如图所示是两个磁极之间的磁感线，请在图中标出两个磁极的名称和 小磁针静止时的N极。
磁现象作图题训练
磁现象作图题训练．作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性;.．标出图中磁铁的极性及磁感线的方向2. 并画出磁感线的方向,请标出磁体的磁极,3．小磁针在图中所示的位置静止、画出下列磁体周围的磁感线的分布。
4并画出磁体周围的磁感线。
S5．在图上标明小磁针的N、极.在一个圆形纸盒里藏放着一根条形磁铁，在盒子周围放置一些小磁针（小磁6.，这些小磁针静止时的指向如图甲所示。
画出盒内条形磁铁的极）N针涂黑端为、S极。
N大致位置，并标明 7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。
、（1）试在图甲中标出AB、C三点的磁感线方向；三点处的小磁针静止时北极所指的方向以及磁B、C、）在图乙中标出放在（2A N 针的、S极；）在图丙中标出小磁针将会发生转动的方向。
3（．点A8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在（注：至少画三根磁感线，且能看出磁极间磁场分布极．画一小磁针，并标出N 的特点）或用所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性9.如图(a)( )．S表示)并画出磁感线(每个磁极画两条极的指向标出磁体的磁极和磁感线的方向。
N10.所示，根据小磁针电与磁第二部分”-“+”、根据图中所画磁感线的方向，标出通电螺线管的8.N、S极和电源的“极．中，标出电源的正、负极。
9.在图2 、S极．10.请标出图3中通电螺线管附近小磁针的NN电源图2图3极。
4中标出磁感线的方向和小磁针的N在图11.极以及磁感线的方向S512.请在图中标明通电螺线管的N、请根据图13.6中小磁针静止时的指向，标出通电螺线管中的电流方向。
7中通电螺线管和小磁针的南北极（用“S”和“N”表示）14.标出图4 图图图图所示，8如图根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极．15.9如图16.，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。
图图10中给出的条件画出螺线管的绕线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁铁作图练习
一、作图
1.根据图中的电源及绕法判定磁体的磁极和小磁针的磁极
2.根据图中的小磁针的磁极及绕法判定磁体的磁极和电源的正负极
3.根据图中的小磁针的
磁极及电源的正负极
判定磁体的磁极和绕
法
4．如图所示，甲、乙两个螺线管靠很近，串联在同一电路中，
（1）标出螺线管甲的N极和S极.
（2）若使两螺线管互相排斥，试在图中画出螺线管乙的绕线方法.
5．标出图中各螺线管的南北极，和磁感线的方向，以
及电流方向.
二、巩固与提高
(一)想一想，填一填
1.奥斯特实验说明了通电导线周围___________，这种现象叫做________.
2.电流的磁场方向跟__________有关.
3.通电螺线管外部的磁场和__________的磁场一样，它的两极跟螺线管中________的方向有关.
(二)聪明的选择
1.下列方法中，不能增强螺线管磁性的是
A.增加螺线管的匝数
B.在通电螺线管内插入铁棒
C.增大螺线管线圈中的电流
D.增大螺线管本身的直径
2.关于电磁铁的叙述中，错误
．．的是
A.电磁铁通电时有磁性，断电时没有磁性
B.电磁铁的磁性强弱与通过的电流大小有关
C.电磁铁的磁性强弱跟线圈匝数无关
D.电磁铁的磁性强弱跟线圈匝数有关
3.在下面四个图中，正确地表示出通电螺线管的极性与电流方向的关系是
(三)开心实验，智能体验
如图所示，当弹簧下端不挂重物时，弹簧的长度为l0，当弹簧上挂一重物时，弹簧伸长到l1，当S闭合时，接通电路，将螺线管放在铁块的正下方，弹簧的长度将________，当滑动变阻器向右移动时弹簧将________.(填“变长”“变短”或“不变”)。
