51单片机引脚功能51单片机是一种基于MCS-51架构的8位单片机。

它有40个引脚,其中包括I/O引脚、电源引脚和时钟引脚等。

每个引脚都具有不同的功能和用途,下面是一些常见的51单片机引脚功能介绍:1. VCC:为51单片机供电的正电源引脚,一般连接到3.3V或5V电源。

2. GND:为51单片机供电的地引脚,负电源引脚。

3. RESET:复位引脚,当复位引脚电平为低电平时,可以重启或者复位51单片机。

4. EA/VPP:外部访问使能/编程电压引脚。

当电平为低电平时,可以通过外部器件对单片机进行编程,当电平为高电平时,用于外部扩展存储器的使能。

5. P0.0~P0.7:第0口每个引脚的功能可以根据需要进行定义,可以作为输入或输出引脚使用。

6. P1.0~P1.7:第1口I/O引脚,与第0口相似,具有输入和输出功能。

7. P2.0~P2.7:第2口I/O引脚,与第0口和第1口相似,具有输入和输出功能。

8. P3.0~P3.7:第3口I/O引脚,与第0口、第1口和第2口相似,具有输入和输出功能。

9. RST/AP:复位端口/辅助功能端口。

这个引脚可以用作复位单片机的辅助功能,也可以用于电源监控。

10. XTAL1:外部晶振输入引脚,一般通过晶振提供单片机的时钟信号。

11. XTAL2:外部晶振输出引脚。

12. PSEN:程序存储器使能引脚,用于选择程序存储器或外部存储器之间的切换。

13. ALE/PROG:地址锁存器使能/编程引脚。

当电平为高电平时,用作地址锁存器使能引脚;当电平为低电平时,用作一个外部编程信号。

14. RXD:串口接收数据引脚,用于串行通信。

15. TXD:串口发送数据引脚,用于串行通信。

16. INT0:外部中断0引脚,可以通过设置中断使能来检测外部的中断事件。

17. INT1:外部中断1引脚,与INT0引脚类似,用于检测外部的中断事件。

18. T0:定时器0的计数引脚,可以通过程序来对其进行读写操作。

51单片机基础知识

51单片机基础知识

51单片机基础知识单片机作为一种嵌入式微控制器,具有广泛的应用领域和技术需求。

本文将介绍51单片机的基础知识,包括其概述、硬件结构、编程语言和开发环境等内容。

通过本文的学习,读者可以对51单片机有初步了解,并为之后的学习和应用打下基础。

一、概述51单片机,是指Intel公司开发的一种8位微处理器。

它以其简单、稳定和可靠的特点,成为嵌入式系统开发中最常用的单片机之一。

51单片机由存储器、中央处理器、输入输出端口、计时器/计数器和各种外围设备组成。

二、硬件结构51单片机的硬件结构主要包括中央处理器、存储器、输入输出端口和计时器/计数器。

1.中央处理器51单片机的中央处理器是一种基于哈佛架构的8位微处理器,具有高性能和低功耗的特点。

它可以执行指令、进行算术逻辑运算和控制外围设备的工作。

2.存储器51单片机的存储器包括程序存储器和数据存储器。

程序存储器用来存储运行的程序代码,而数据存储器用于存储程序需要的数据。

3.输入输出端口51单片机通过输入输出端口与外部设备进行通信。

输入端口用于接收外部信号,输出端口用于输出控制信号。

4.计时器/计数器51单片机内置了多个计时器/计数器,用于定时和计数应用。

它们可以实现精确的时间控制,并为系统提供准确的时间基准。

三、编程语言51单片机的常用编程语言有汇编语言和C语言。

汇编语言是51单片机最早的编程语言,它直接与硬件进行交互,执行效率高。

而C语言是一种高级编程语言,具有结构化、可移植等特点,编写的程序更加易读易维护。

1.汇编语言汇编语言是一种低级别的编程语言,需要程序员直接处理寄存器和内存地址。

它的语法相对复杂,但可以更直接地控制硬件资源,实现更高效的程序执行。

2.C语言C语言是一种结构化的高级编程语言,具有简洁、易读和可移植等特点。

C语言程序需要通过编译器将源代码转化为机器指令,然后才能在51单片机上运行。

四、开发环境51单片机的开发环境包括硬件开发工具和软件开发工具。

51单片机系统.

51单片机系统.

MCS-51系列单片机(一)
MCS-51系列单片机是美国Intel公司1980年以后 推出的新产品。其性能超过了MCS-48系列单片机。该 系列有三种形式,根据片内的程序存储器的不同有以下
三种产品型号,8051(片内有4KBROM),8751 (片内有4KB EPROM)和8031(片内无ROM和
中断系统 定时/计数系统
中断系统(一)
所谓中断控制,指的是在通常情况下,单片机 执行自己的主程序,只有当外设发出中断请求时, 单片机才停止执行主程序,而去执行处理中断子程 序,在中断子程序结束后,又回到原来执行的主程 序。
MCS-51单片机共提供5个中断源。其中2个为 外部中断请求INT0和INT1;2个为片内定时/计数 器溢出中断请求TF0和TF1;1个为片内串行口中断 请求TI或RI。
44脚的封装有四个NC(空)引脚。
对外有40条引脚线,其中2条专用于主电源的引脚, 2条外接晶体的引脚,4条复用的引脚,32条I/O引 脚。
主电源引脚 :Vcc(+5V--- 40脚)和Vss(GND 20 脚);
外接晶体引脚:XTAL1(19脚)、XTAL2(18脚), 只要在这两个引脚之间接入一个晶体振荡器,单片 机就可以以此晶体的频率开始工作。常用的晶体频 率有0-24MHZ,频率越高,单片机的工作速度就越 快,但单片机的功耗就要增加。
MCS-51系列单片机(二)
除此之外,MCS-51系列还有CMOS型产品, 例如:80C51,87C51,80C31BH等。其功能 与8051完全兼容,特点是功耗低,抗干扰能 强,得到了广泛应用。
51单片机的主要资源
内部程序存储器ROM ( 以89C51为例 ):4K的存储容量; 内部数据存储器RAM:256B(128B的RAM+21B的SFR) ; 寄存器区:设有4组寄存器,每组有R0-R7八个工作寄存器; 8位并行输入输出端口:P0、P1、P2和P3; 定时/计数器:2个16位的定时/计数器; 串行口: 全双工的端口(RXD:接收端,TXD发送端); 中断系统:设有5个中断源; 系统扩展能力:可外接64K的 ROM 和64K的 RAM;

51单片机_ch340_串口工作原理_概述说明

51单片机_ch340_串口工作原理_概述说明

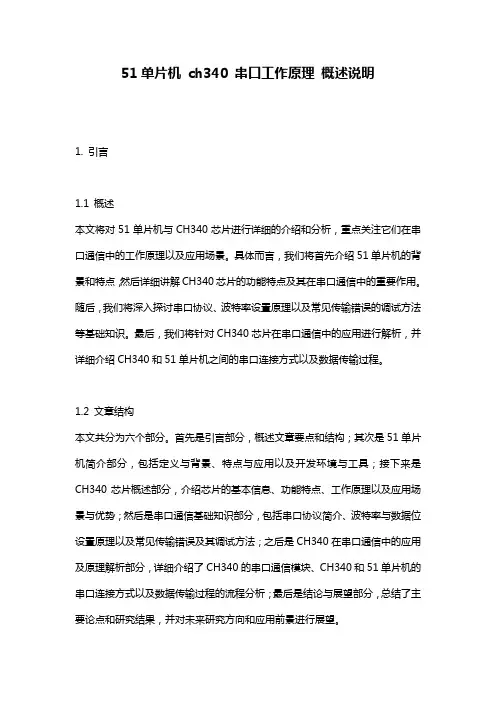

51单片机ch340 串口工作原理概述说明1. 引言1.1 概述本文将对51单片机与CH340芯片进行详细的介绍和分析,重点关注它们在串口通信中的工作原理以及应用场景。

具体而言,我们将首先介绍51单片机的背景和特点,然后详细讲解CH340芯片的功能特点及其在串口通信中的重要作用。

随后,我们将深入探讨串口协议、波特率设置原理以及常见传输错误的调试方法等基础知识。

最后,我们将针对CH340芯片在串口通信中的应用进行解析,并详细介绍CH340和51单片机之间的串口连接方式以及数据传输过程。

1.2 文章结构本文共分为六个部分。

首先是引言部分,概述文章要点和结构;其次是51单片机简介部分,包括定义与背景、特点与应用以及开发环境与工具;接下来是CH340芯片概述部分,介绍芯片的基本信息、功能特点、工作原理以及应用场景与优势;然后是串口通信基础知识部分,包括串口协议简介、波特率与数据位设置原理以及常见传输错误及其调试方法;之后是CH340在串口通信中的应用及原理解析部分,详细介绍了CH340的串口通信模块、CH340和51单片机的串口连接方式以及数据传输过程的流程分析;最后是结论与展望部分,总结了主要论点和研究结果,并对未来研究方向和应用前景进行展望。

1.3 目的本文旨在深入探讨51单片机和CH340芯片在串口通信中的工作原理及其应用。

通过对51单片机与CH340芯片的介绍和分析,读者将能够全面了解它们的特点、功能以及在实际应用中的重要性。

同时,本文还将提供基础知识和实例,帮助读者理解串口协议、波特率设置原理以及常见传输错误调试方法等内容。

通过阅读本文,读者将能够更好地掌握串口通信技术,并在实践中灵活运用。

2. 51单片机简介2.1 定义与背景51单片机,又称为8051单片机,是一种广泛应用于嵌入式系统中的微控制器。

它以英特尔公司的经典型号8051为代表,具有低功耗、高性能和可靠性等特点。

由于其独特的设计结构和丰富的外设接口,使得51单片机成为众多嵌入式系统的首选。

51单片机原理介绍

51单片机原理介绍

51单片机原理介绍单片机是一种控制芯片,一个微型的计算机,而加上晶振,存储器,地址锁存器,逻辑门,七段译码器(显示器),按钮(类似键盘),扩展芯片,接口等那是单片机系统,以下是8051系列单片机原理和内部结构基础介绍外部引脚功能存储空间配置和功能片内RAM结构和功能特殊功能寄存器的用途和功能程序计数器PC的作用和基本工作方式I/O端口结构、工作原理及功能 时钟和时序 复位电路、复位条件和复位后状态 低功耗工作方式的作用和进入退出的方法§2-1 单片机原理简介和引脚功能一、内部结构二、引脚功能40个引脚大致可分为4类:电源、时钟、控制和I/O 引脚。

⒈ 电源: ⑴ VCC - 芯片电源,接+5V;⑵ VSS - 接地端;⒉ 时钟:XTAL1、XTAL2 - 晶体振荡电路反相输入端和输出端。

⒊ 控制线:控制线共有4根,⑴ ALE/PROG:地址锁存允许/片内EPROM编程脉冲① ALE功能:用来锁存P0口送出的低8位地址② PROG功能:片内有EPROM的芯片,在EPROM编程期间,此引脚输入编程脉冲。

⑵ PSEN:外ROM读选通信号。

⑶ RST/VPD:复位/备用电源。

① RST(Reset)功能:复位信号输入端。

② VPD功能:在Vcc掉电情况下,接备用电源。

⑷ EA/Vpp:内外ROM选择/片内EPROM编程电源。

① EA功能:内外ROM选择端。

② Vpp功能:片内有EPROM的芯片,在EPROM编程期间,施加编程电源Vpp。

⒋ I/O线80C51共有4个8位并行I/O端口:P0、P1、P2、P3口,共32个引脚。

P3口还具有第二功能,用于特殊信号输入输出和控制信号(属控制总线)。

51单片机知识点总结

51单片机知识点总结

51单片机知识点总结51单片机是一种广泛应用于嵌入式系统开发的微处理器。

它具备低功耗、易编程、高集成度等优势,被广泛应用于各种领域,如电子产品、通信、汽车等。

本文将对51单片机的相关知识点进行总结,供读者参考。

1. 51单片机概述51单片机是由Intel公司于1980年推出的,它的名称来源于其内部的8位数据总线宽度,即51(5位地址总线和8位数据总线)。

它具备一定的计算能力和I/O接口,可通过编程实现各种功能。

2. 51单片机基本结构51单片机的基本结构包括CPU核心、内存、I/O接口、定时器/计数器、串口等。

CPU核心负责指令执行和数据处理,内存用于存储程序和数据,I/O接口用于与外部设备进行数据交互,定时器/计数器用于产生精确的时间延迟,串口用于与其他设备进行通信。

3. 51单片机的存储器51单片机的存储器包括ROM、RAM和特殊功能寄存器。

ROM用于存储程序代码,RAM用于存储数据。

特殊功能寄存器是一种特殊用途的寄存器,用于访问和控制单片机的各种功能。

4. 51单片机的指令系统51单片机的指令由操作码和操作数组成。

操作码表示要执行的操作类型,操作数表示操作的目标。

常见的指令包括数据传输指令、算术运算指令、逻辑运算指令、控制转移指令等。

5. 51单片机的I/O编程51单片机通过I/O接口与外部设备进行数据交互。

I/O编程涉及到输入输出口的初始化、数据传输、中断处理等。

通过编程控制I/O口状态,可以实现数据的输入和输出。

6. 51单片机的定时器/计数器51单片机内置了多个定时器/计数器,用于产生精确的时间延迟和计数功能。

定时器/计数器可以用于产生定时中断、测量外部信号的频率和脉宽等。

7. 51单片机的串口通信51单片机通过串口与其他设备进行通信。

串口通信涉及到波特率设置、数据传输、中断处理等。

通过串口通信,可以实现单片机与计算机、传感器等设备的数据交互。

8. 51单片机的中断系统51单片机内置了中断系统,用于处理外部事件和优先级。

51单片机延时函数

51单片机延时函数

51单片机延时函数在嵌入式系统开发中,51单片机因其易于学习和使用、成本低廉等优点被广泛使用。

在51单片机的程序设计中,延时函数是一个常见的需求。

通过延时函数,我们可以控制程序的执行速度,实现定时器功能,或者在需要的时候进行延时操作。

本文将介绍51单片机中常见的延时函数及其实现方法。

一、使用for循环延时这种方法不精确,但是对于要求不高的场合,可以用来估算延时。

cvoid delay(unsigned int time){unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);}这个延时函数的原理是:在第一个for循环中,我们循环了指定的时间次数(time次),然后在每一次循环中,我们又循环了1275次。

这样,整个函数的执行时间就是time乘以1275,大致上形成了一个延时效果。

但是需要注意的是,这种方法因为硬件和编译器的不同,延时时间会有很大差异,所以只适用于对延时时间要求不精确的场合。

二、使用while循环延时这种方法比使用for循环延时更精确一些,但是同样因为硬件和编译器的不同,延时时间会有差异。

cvoid delay(unsigned int time){unsigned int i;while(time--)for(i=0;i<1275;i++);}这个延时函数的原理是:我们先进入一个while循环,在这个循环中,我们循环指定的时间次数(time次)。

然后在每一次循环中,我们又循环了1275次。

这样,整个函数的执行时间就是time乘以1275,大致上形成了一个延时效果。

但是需要注意的是,这种方法因为硬件和编译器的不同,延时时间会有差异,所以只适用于对延时时间要求不精确的场合。

三、使用定时器0实现精确延时这种方法需要在单片机中开启定时器0,并设置定时器中断。

在中断服务程序中,我们进行相应的操作来实现精确的延时。

这种方法需要使用到单片机的定时器中断功能,相对复杂一些,但是可以实现精确的延时。

常见51单片机指令及详解

常见51单片机指令及详解

常见51单片机指令及详解1. 简介单片机是一种集成电路,具备处理和控制功能。

51单片机是指Intel公司推出的一系列8位单片机,常用于嵌入式系统和物联网设备。

本文将介绍一些常见的51单片机指令,并对其进行详解。

2. 数据传送指令2.1 MOV指令MOV指令用于将数据从一个寄存器或内存位置传送到另一个寄存器或内存位置。

例如:MOV A, #10 ;将立即数10传送给累加器AMOV R0, R1 ;将寄存器R1的值传送给R02.2 XCH指令XCH指令用于交换两个寄存器或内存位置中的数据。

例如:XCH A, B ;交换累加器A和B的值3. 算术运算指令3.1 ADD指令ADD指令用于将两个操作数相加,并将结果保存在累加器中。

例如:ADD A, B ;将累加器A和寄存器B的值相加,结果存储在A中3.2 SUBB指令SUBB指令用于将第二个操作数的补码与累加器的值相减,并将结果存储在累加器中。

例如:SUBB A, B ;将B的补码与累加器A的值相减,结果存储在A中4. 逻辑运算指令4.1 ANL指令ANL指令用于对两个操作数进行按位与运算,并将结果存储在目的操作数中。

例如:ANL A, B ;将累加器A和寄存器B的值按位与,结果存储在A 中4.2 ORL指令ORL指令用于对两个操作数进行按位或运算,并将结果存储在目的操作数中。

例如:ORL A, B ;将累加器A和寄存器B的值按位或,结果存储在A 中5. 跳转指令5.1 JMP指令JMP指令用于无条件跳转至指定的目标地址。

例如:JMP 2000H ;跳转至内存地址2000H处执行指令5.2 JZ指令JZ指令用于在累加器为零时跳转至指定的目标地址。

例如:JZ 3000H ;当累加器为零时,跳转至内存地址3000H处执行指令6. 输入输出指令6.1 IN指令IN指令用于将外部设备的数据输入到累加器或指定的寄存器中。

例如:IN A, P1 ;将P1端口的数据输入到累加器A中6.2 OUT指令OUT指令用于将累加器或指定的寄存器中的数据输出到外部设备。
