七种隧道支护施工方法
隧道加固支护工程施工方案
一、工程背景随着我国交通基础设施的快速发展，隧道工程已成为公路、铁路、城市轨道交通等交通领域的重要组成部分。
然而，由于地质条件复杂、施工技术难度大、运营过程中受到自然和人为因素的影响，隧道工程常常出现不同程度的病害，如裂缝、渗水、坍塌等，严重影响了隧道的安全和运营效率。
为了确保隧道结构稳定和长期安全使用，有必要对隧道进行加固支护。
二、施工方案1. 工程概况隧道加固支护工程主要包括以下内容：（1）裂缝处理：针对隧道裂缝，采用注浆、锚固、灌浆等工艺进行加固处理。
（2）渗水处理：针对隧道渗水，采用注浆、堵水、排水等工艺进行治理。
（3）坍塌处理：针对隧道坍塌，采用喷锚、钢架、围岩加固等工艺进行支护。
2. 施工工艺（1）裂缝处理1）注浆：采用化学注浆或水泥浆注浆，注浆压力控制在0.5～1.0MPa之间。
2）锚固：采用锚杆锚固，锚杆直径为20～28mm，长度根据裂缝宽度确定。
3）灌浆：采用灌浆材料填充裂缝，灌浆压力控制在0.2～0.3MPa之间。
（2）渗水处理1）注浆：采用化学注浆或水泥浆注浆，注浆压力控制在0.5～1.0MPa之间。
2）堵水：采用聚氨酯、环氧树脂等堵水材料，对渗水点进行封闭。
3）排水：设置排水沟，将渗水引出隧道。
（3）坍塌处理1）喷锚：采用喷锚工艺对坍塌区域进行支护，喷锚厚度不小于10cm。
2）钢架：采用格栅钢架或型钢钢架进行支护，钢架间距不大于2m。
3）围岩加固：采用锚杆、锚索、钢筋网等对围岩进行加固，加固范围根据实际情况确定。
3. 施工质量控制（1）原材料质量控制：对注浆材料、锚杆、钢架等原材料进行检验，确保符合设计要求。
（2）施工过程控制：严格按照施工工艺进行施工，确保施工质量。
（3）隐蔽工程验收：对注浆、锚固、灌浆等隐蔽工程进行验收，确保工程质量。
（4）监测与检测：对施工过程中隧道结构变化进行监测，确保施工安全。
三、施工组织与管理1. 施工组织（1）成立隧道加固支护工程领导小组，负责工程的整体协调和管理。
隧道初期支护施工技术
隧道初期支护施工技术隧道衬砌大多采用复合式衬砌结构，即以锚杆、钢筋网、喷射混凝土和钢架为初期支护，以模筑钢筋混凝土为二次衬砌。
新奥法区间隧道初期支护有锚杆、型钢钢架或格栅钢架、挂钢筋网和喷射混凝土等几种，根据隧道断面和围岩级别选择不同的支护组合。
一、锚杆施工工艺隧道使用的锚杆有中空注浆锚杆、砂浆锚杆、药卷锚杆和自进式对拉锚杆等类型。
各类锚杆施工方法如下。
1.中空注浆锚杆中空注浆锚杆是一种可测长排气的中空注浆锚杆。
中空注浆锚杆由锚头与锚杆体连接。
锚杆体上设有止浆塞、垫板以及紧固螺母，具有沿锚杆体轴向设置、位于锚杆体外侧并与锚杆体连接的测长排气管。
测长排气管前端封头与锚头平齐，测长排气管后端开口，并伸出锚杆体，测长排气管管壁上遍布可阻止水泥砂浆进入的气孔，结构简单，使用方便，既可在锚杆施工后方便地检查锚杆体真实长度，确保锚固施工质量，又可在注浆施工时排出锚孔中的空气，有利于注浆施工的进行。
工程中常采用带排气装置的φ25中空锚杆。
锚杆设置钢垫板，垫板尺寸为150 mm×150 mm×6 mm。
中空锚杆孔使用手风钻或凿岩台车钻孔。
钻孔前，根据设计要求定出孔位，钻孔保持直线并与所在部位岩层结构面尽量垂直，钻孔直径为42 mm，钻孔深度大于锚杆设计长度10 cm。
中空注浆锚杆施工程序如下：钻孔完成后，用高压风吹净孔内岩屑；将锚头与锚杆端头组合后送入孔内，直达孔底；固定好排气管，将止浆塞穿入锚杆末端与孔口齐平，并与杆体固紧；锚杆末端戴上垫板，然后拧紧螺母；采用锚杆专用注浆泵向中空锚杆内压注水泥浆，水泥浆的配合比为1∶（0.3～0.4），注浆压力为1.2 MPa，水泥浆随拌随用。
2.砂浆锚杆系统锚杆和临时支护常采用22 mm、25 mm两种直径的砂浆锚杆。
（1）准备工作检查锚杆类型、规格、质量及其性能是否与设计相符。
根据锚杆类型、规格及围岩情况准备钻孔机具。
（2）钻孔砂浆锚杆钻孔采用手风钻或凿岩台车进行，孔眼间距、深度和布置应符合设计参数的要求，其方向垂直于岩层层面。

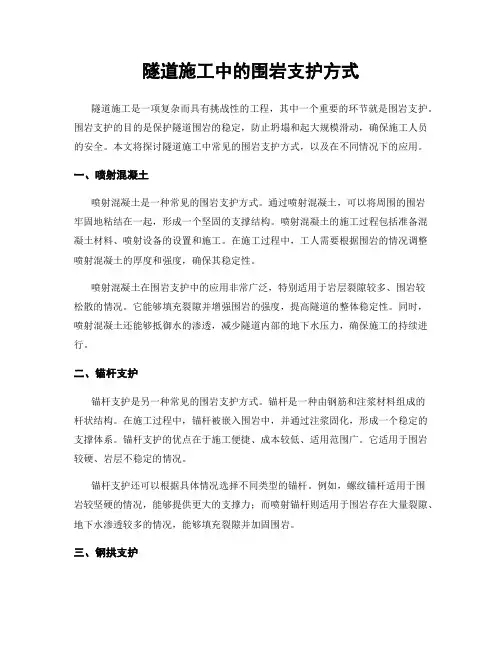

隧道施工中的围岩支护方式
隧道施工中的围岩支护方式隧道施工是一项复杂而具有挑战性的工程，其中一个重要的环节就是围岩支护。
围岩支护的目的是保护隧道围岩的稳定，防止坍塌和起大规模滑动，确保施工人员的安全。
本文将探讨隧道施工中常见的围岩支护方式，以及在不同情况下的应用。
一、喷射混凝土喷射混凝土是一种常见的围岩支护方式。
通过喷射混凝土，可以将周围的围岩牢固地粘结在一起，形成一个坚固的支撑结构。
喷射混凝土的施工过程包括准备混凝土材料、喷射设备的设置和施工。
在施工过程中，工人需要根据围岩的情况调整喷射混凝土的厚度和强度，确保其稳定性。
喷射混凝土在围岩支护中的应用非常广泛，特别适用于岩层裂隙较多、围岩较松散的情况。
它能够填充裂隙并增强围岩的强度，提高隧道的整体稳定性。
同时，喷射混凝土还能够抵御水的渗透，减少隧道内部的地下水压力，确保施工的持续进行。
二、锚杆支护锚杆支护是另一种常见的围岩支护方式。
锚杆是一种由钢筋和注浆材料组成的杆状结构。
在施工过程中，锚杆被嵌入围岩中，并通过注浆固化，形成一个稳定的支撑体系。
锚杆支护的优点在于施工便捷、成本较低、适用范围广。
它适用于围岩较硬、岩层不稳定的情况。
锚杆支护还可以根据具体情况选择不同类型的锚杆。
例如，螺纹锚杆适用于围岩较坚硬的情况，能够提供更大的支撑力；而喷射锚杆则适用于围岩存在大量裂隙、地下水渗透较多的情况，能够填充裂隙并加固围岩。
三、钢拱支护钢拱支护是一种常用的隧道围岩支护方式，特别适用于较长隧道和围岩较软的情况。
在施工过程中，钢拱由钢板焊接而成，然后安装在围岩的内部或外部，起到加固和支撑的作用。
钢拱支护不仅能够保护围岩的稳定，还能够承受隧道的荷载，提高隧道的承载能力。
钢拱支护的优点在于施工速度快、稳定性较高、适用范围广。
同时，由于钢板具有较强的韧性和可塑性，能够适应围岩的变形和应力分布的变化，因此能够有效地防止围岩的破裂和滑移。
综上所述，隧道施工中的围岩支护方式多种多样，每一种方式都有其适用的特定条件。
隧道施工方法及特点
隧道施工方法：矿山法（传统的矿山法和新奥法）、掘进机法、沉管法、顶进法、明挖法、盾构法等。
1.矿山法1.1矿山法：用于山岭隧道,因用于矿石开采而得名，它包括传统矿山法和新奥法。
多数情况下都需要采用钻眼爆破来进行开挖，又称为钻爆法。
有时将新奥法从矿山法中另立系统。
（将采用钻爆开挖加钢木构件支撑的施工方法称为“传统的矿山法”。
将采用钻爆开挖加锚喷支护的施工方法称为“新奥法”）1.2新奥法与传统的矿山法区别：传统的矿山法施工是把地层压力视作外力荷载，新奥法是把围岩和支护结构作为一个统一的受力体系，围岩是荷载的来源，又是支护结构体系的一部分，围岩和支护结构相互作用。
1.3新奥法施工的基本思想：充分利用围岩的自承能力和开挖面的空间约束作用，采用以锚杆和喷射混凝土为主要支护手段，及时对围岩进行加固，约束围岩的松弛和变形，并通过对围岩和支护结构的监控、量测来指导地下工程的设计与施工。
1.4新奥法的主要特点：a.充分保护围岩，减少对围岩的扰动。
因为岩体是隧道结构体系中的主要承载单元，所以在施工中必须充分保护围岩，尽量减少对它的扰动。
b.充分发挥围岩的自承能力。
c.尽快使支护结构闭合。
d.加强监测，根据监测数据指导施工。
1.5新奥法的基本原则:可扼要地概括为“少扰动、早喷锚、快封闭、勤量测”。
2.掘进机法2.1掘进机法：包括隧道掘进机法和盾构掘进机法，前者应用于岩石地层，后者主要应用于土质围岩，尤其适用于软土、流砂、淤泥等特殊地层。
掘进机施工法(TBM)是一种利用回转刀具开挖(同时破碎和掘进)隧道的机械装置。
此法修筑隧道的方法称掘进机法。
2.2优点：施工速度快，工期得以缩短，特别是在稳定的围岩中长距离施工时，此特征尤其明显。
无爆破围岩的损伤小，减轻支护的工作量。
振动、噪声小，对周围的居民和结构物的影响小。
因机械化施工，安全，作业人员少。
安全性和作业环境有了较大的改善。
2.3缺点：费和运输、组装、解体等的费用高，初期投资高，不用于短隧道。
隧道支护施工方案
隧道支护施工方案一、前言隧道支护施工是现代隧道工程中一个至关重要的环节。
通过合理的支护方案，可以确保隧道的稳定性和安全性，减少施工过程中的风险。
本文档将详细介绍隧道支护施工的方案和步骤。
二、背景介绍隧道支护施工是指在隧道开挖过程中，采取一系列的措施来保证隧道结构的稳定性。
隧道支护施工包括初期围岩支护、横向支撑和二次衬砌等工作。
通过合理的支护措施，可以最大限度地保证隧道的安全运营。
三、施工方案1. 初期围岩支护初期围岩支护是隧道开挖过程中最重要的一项工作。
在施工过程中，应根据隧道的地质情况，选取合适的支护措施。
常用的初期围岩支护方式有喷射混凝土衬砌、锚杆锚喷和钢支撑等。
具体的支护方案如下：•采用喷射混凝土衬砌进行初期围岩支护。
喷射混凝土具有较高的强度和抗冲刷能力，能够有效地保护隧道围岩，并防止地下水渗透。
•同时采用锚杆锚喷进行围岩支护。
锚杆能够增加围岩的强度和稳定性，并可以有效地防止围岩的坍塌。
•配合钢支撑进行初期围岩支护。
钢支撑能够提供较高的刚度和承载能力，对围岩起到很好的支撑作用。
2. 横向支撑横向支撑是隧道施工过程中的一个重要环节。
通过设置合适的横向支撑，可以增加隧道的稳定性和承载能力。
常用的横向支撑方式有钢拱架支撑、预应力锚索和混凝土梁支撑等。
具体的支护方案如下：•采用钢拱架支撑进行横向支撑。
钢拱架具有较高的强度和刚度，可以有效地分担隧道的荷载，并提高隧道的承载能力。
•同时采用预应力锚索进行横向支撑。
预应力锚索可以增加隧道的抗弯能力，并提高隧道的整体稳定性。
•配合混凝土梁支撑进行横向支撑。
混凝土梁具有较高的刚度和承载能力，可以有效地支撑隧道的顶部和侧面。
3. 二次衬砌二次衬砌是隧道支护施工中的最后一道工序。
通过二次衬砌可以增加隧道的防水和抗冲刷能力，提高隧道的使用寿命。
常用的二次衬砌材料有纤维混凝土、防水涂料和排水板等。
具体的支护方案如下：•采用纤维混凝土进行二次衬砌。
纤维混凝土具有较高的韧性和抗裂能力，能够有效地抵抗地壳运动和地震等外力作用。
隧道工程施工有什么方法
隧道工程施工有什么方法一、常见的隧道工程施工方法1. 开挖方法（1）传统钻炸法传统的钻炸法是指利用爆破技术进行土石方的开挖。
施工人员首先在隧道施工现场进行爆破设计，确定合适的起爆点和装药方案。
然后使用钻机在隧道施工面进行孔道钻孔，再向钻孔中装入爆破药包进行爆破作业。
这种方法操作简单，工程成本低，但也存在爆破噪音大、振动影响周边环境等问题。
（2）掘进机法掘进机是一种专门用于隧道工程的机械设备，可以在地下进行土石方的开挖作业。
掘进机操作简单、效率高，对周边环境影响小，因此在隧道工程施工中得到广泛应用。
掘进机法开挖隧道的速度通常比传统钻炸法快，且更加安全、可靠。
2. 地下支护方法（1）钢架支护在隧道开挖过程中，施工人员会根据不同的地质条件选择合适的地下支护方法。
钢架支护是一种常见的地下支护方法，通过搭设钢构支撑结构来保护施工现场。
这种方法支护效果好，能够有效预防地下空间的坍塌。
（2）喷锚支护喷锚支护是一种利用喷浆技术进行地下支护的方法。
施工人员会将特殊的喷浆材料喷射到地下的土石方中，形成坚固的支护层。
这种方法具有施工速度快、成本低的优势，适用于较为复杂的地质条件。
3. 隧道结构施工方法（1）圆形隧道结构圆形隧道结构是一种常见的隧道结构形式，通常由混凝土浇筑完成。
在施工过程中，工程人员会采用模板工艺和混凝土浇筑技术，逐步完成隧道结构的施工。
（2）拱形隧道结构拱形隧道结构通常以钢筋混凝土构件为主，具有良好的抗压性和稳定性。
在施工过程中，施工人员会采用钢筋焊接、混凝土浇筑等技术，逐步完成拱形隧道结构的施工。
4. 隧道设备安装方法（1）通风设备安装隧道施工完成后，需要安装适当的通风设备来保证隧道内空气清新、通风良好。
施工人员会根据隧道的长度和形状选择合适的通风设备，进行安装调试。
（2）照明设备安装隧道施工完成后，还需要安装照明设备来保证隧道内的照明充足。
施工人员会根据隧道的长度和形状选择合适的照明设备，进行安装调试。
隧道施工方法
隧道施工方法隧道施工是指在地下或水下所进行的工程建设，通常用于交通运输、排水、供水、输油输气等领域。
隧道的建设需要采用合适的施工方法，以确保工程的质量和安全性。
本文将介绍几种常见的隧道施工方法。
一、顶部开挖法顶部开挖法是一种常见的隧道施工方法，适用于较短距离的隧道建设。
该方法的特点是先挖掘隧道的顶部，并在顶部施工隧道支护结构。
然后逐步向下挖掘，同时完成侧壁的施工和支护。
这种方法的优点是施工速度较快，适用于软土或岩石较坚硬的地质条件。
二、底部开挖法底部开挖法是一种适用于软土或岩石较脆弱的地质条件的隧道施工方法。
该方法的特点是先在地面上施工隧道底部的支护结构，然后逐步向上挖掘并完成侧壁的施工和支护。
这种方法的优点是对地表的扰动较小，适用于需要保护地表建筑物或地下管线的情况。
三、全断面开挖法全断面开挖法是一种用于长距离隧道建设的常见施工方法。
该方法的特点是从一侧开始挖掘整个隧道的断面，同时完成支护结构和侧壁的施工。
然后再挖掘另一侧的断面，最后完成隧道顶部的开挖和支护。
这种方法的优点是施工周期较短，适用于需要快速建设的情况。
四、盾构法盾构法是一种先进的隧道施工方法，适用于软土、黏土或砂岩等地质条件。
该方法使用盾构机进行隧道的开挖和支护，能够实现连续开挖和立即支护的效果。
盾构法的优点是施工速度快、质量高，并且可以减少对周围环境的影响，常用于城市地下管线和地铁隧道的建设。
五、爆破法爆破法是一种传统的隧道施工方法，适用于坚硬岩石或混凝土的地质条件。
该方法使用爆炸物将隧道的岩石或混凝土进行破坏，然后进行清理和支护。
爆破法的优点是施工速度较快，适用于岩石较硬的地质条件。
然而，该方法也存在一定的安全风险和对周围环境的影响，需要严格的施工控制和安全措施。
综上所述，隧道施工方法多种多样，根据不同地质条件和工程要求选择合适的施工方法至关重要。
无论是顶部开挖法、底部开挖法，还是全断面开挖法、盾构法或者爆破法，都需要在施工过程中注重质量和安全，确保工程的顺利进行。
隧道工程施工方法及工艺
隧道工程施工方法及工艺隧道工程是一项复杂而重要的建筑工程，涉及到交通运输、地下设施以及城市规划等多个领域。
为了确保隧道工程施工的安全和高效，必须采用合适的施工方法和工艺。
本文将介绍一些常用的隧道工程施工方法及工艺。
一、开挖方法1. 盾构法：盾构法是目前隧道工程中最常用的开挖方法之一。
它采用隧道掘进机来完成隧道的开挖工作，具有施工速度快、安全性高、对环境干扰小等优点。
2. 掘进法：掘进法是传统的开挖方法之一。
它采用人工或机械设备进行开挖，适用于较小规模或地质条件较好的隧道工程。
掘进法的施工周期较长，但使用成本相对较低。
3. 爆破法：爆破法是在地质条件复杂且存在坚硬岩石的情况下采用的一种开挖方法。
它通过爆炸来破坏岩石，然后再进行清理和修整。
由于爆破法对周围环境和设备有一定的影响，因此需要严格控制爆炸参数。
二、支护工艺1. 隧道衬砌：隧道衬砌是用于保护隧道结构及增强其稳定性的重要工艺。
常见的隧道衬砌材料包括混凝土、钢板和纤维增强复合材料等。
在施工过程中，应根据地质条件和隧道设计要求选择合适的衬砌方法和材料。
2. 土工格栅：土工格栅是隧道支护工程中的一种地基加固材料。
它采用网格状结构，能够有效分散土体的应力，提高土体的强度和稳定性。
土工格栅也可以在隧道施工过程中用作土质支护或隔离层。
3. 预应力锚杆：预应力锚杆是一种用于加固隧道的支护材料。
它通过在锚固段施加预应力，使锚杆与围岩形成紧密的连接，提高隧道结构的稳定性和承载能力。
三、施工管理1. 安全管理：在隧道工程施工过程中，安全管理是至关重要的环节。
施工单位应制定详细的安全管理方案，并确保施工人员经过相关培训和持证上岗。
同时，应配备合适的安全设施和设备，确保施工现场的安全。
2. 质量管理：质量管理是保证隧道工程施工质量的关键。
施工单位应建立严格的质量控制体系，对施工过程中的各个环节进行监控和检测，确保施工质量符合设计要求。
3. 进度管理：隧道工程通常具有较长的施工周期，因此进度管理是必不可少的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
七种隧道支护施工方法
隧道支护是在地下隧道工程中非常重要的一环。
为了确保隧道的稳定和安全，不同的支护施工方法可以被采用。
本文将介绍七种常见的隧道支护施工方法。
1. 钻孔注浆支护法：这是一种常见的隧道支护方法。
它通过在地下隧道周围进行钻孔，并注入浆液来增强土壤的稳定性。
2. 预应力锚索支护法：这种方法使用预应力锚索将隧道壁与周围土壤连接起来，以增强隧道的稳定性和承载能力。
3. 爆破和喷射混凝土支护法：这种方法在隧道施工过程中使用爆破技术来清除固体岩石，并在洞壁上喷射混凝土来增强支护结构的稳定性。
4. 钢管支撑法：这种方法使用钢管作为支撑结构，将其嵌入地下隧道周围的土壤中，以增加隧道的稳定性和抵抗力。
5. 地压平衡掘进法：这种方法通过使用盾构机来控制地下隧道
环境中的土壤压力，以减少对隧道结构的影响。
6. 冻结法：这是一种在软土层地下隧道施工中常用的方法。
它
通过向土壤中注入冷冻液体来凝固土壤，并增强隧道结构的稳定性。
7. 土钉墙支护法：这种方法使用土钉将钢网、土壤和混凝土墙
连接起来，以增强隧道结构的稳定性和抗震能力。
这些方法都有其适用的场景和优缺点，施工前需要进行充分的
工程勘察和设计，以选择合适的支护施工方法，并确保隧道的稳定
和安全。
