手机产品静电放电抗扰度测试指南
静电放电抗扰度标准
静电放电抗扰度标准在现代科技日新月异的时代，电子设备已经成为我们生活中不可或缺的一部分。
然而，这些设备在面临静电放电（ESD）时可能会受到干扰或损坏。
为了确保电子设备的稳定性和可靠性，静电放电抗扰度标准应运而生。
静电放电是一种常见的自然现象，它是由两种不同电位的物体接触时产生的电荷转移。
当人体成为静电放电的路径时，可能会对电子设备造成损坏或性能下降。
因此，制定静电放电抗扰度标准对于保护电子设备免受静电放电的影响至关重要。
静电放电抗扰度标准规定了电子设备在面临静电放电时的性能要求和测试方法。
这些标准定义了不同的测试等级，包括基本等级和工业等级。
测试等级是根据电子设备的使用环境和潜在的静电放电风险来划分的。
在测试过程中，电子设备需要经历一系列的静电放电脉冲，以模拟实际使用中可能遇到的静电放电情况。
测试结果将评估电子设备的性能是否符合标准要求。
如果电子设备通过了测试，则被认为是具有足够的静电放电抗扰度，能够在实际使用中稳定可靠地工作。
静电放电抗扰度标准的实施有助于提高电子设备的可靠性和稳定性，降低因静电放电造成的损坏和性能下降的风险。
对于制造商而言，符合这些标准可以确保产品的质量和可靠性，增强消费者对产品的信任度。
此外，这些标准还有助于促进电子设备之间的兼容性和互操作性。
如果不同制造商的电子设备都符合相同的静电放电抗扰度标准，它们在面临静电放电时将具有相似的性能表现，从而减少了因设备间差异导致的兼容性问题。
总的来说，静电放电抗扰度标准对于保护电子设备的稳定性和可靠性具有重要意义。
通过遵循这些标准，我们可以确保电子设备在面临静电放电时仍能保持其性能，为我们的生活和工作带来更好的体验。
静电放电抗扰性测试
靜電放電抗擾性測試
Prepared By 利諾科技
目的及應用場合
靜電放電抗擾性測試 模擬操作人員或物體在接觸設備時產生的放 電及人或物體相對對鄰近物體之放電,以檢測 被測設備抵抗靜電放電之干擾能力 - 直接放電: 通過導體直接耦合方式 - 間接放電: 透過空間輻射耦合方式
直接與間接放電之差異
靜電放電路徑
[桌上型]與[落地式]待測物測試佈局
充電電壓與環境材料與濕度之關係
重點提示
此標準之應用場合
此標準適用於非特殊之電子電氣設備,具基礎 EMC之標準 制定產品有關EMC(電磁兼容性)標準時應根據 產品之特性和工作場合來選擇合適之測試與 嚴格等級 靜電放電(Electrostatic discharge) : 具 有不同靜電電位之物體在相互靠近或直接接 觸引起之電荷轉移現象
靜電放電測試等級
靜電放電產生器簡圖:
Rc=50~10 0M ohm Rd=330 ohm
放電電極 放電 開關 DC高壓 Cs= 150pF 放電回路連接點 * 用 150pF電容器模擬人體電容及330歐姆放電電阻模擬人體電阻對於再現人體放 電,其測試之嚴格度是夠的
靜電放電產生器輸出電流典型波形
峰值電流 30ns 地方之 電流
測試等級
按標準測試評定等級分: [1] 於技術範圍內性能正常 [2] 功能和性能暫時降低或喪失但可自行恢復 [3] 功能和性能暫時降低或喪失要求工作人員干 預或系統重置才能恢復正常 [4] 由於設備零件或軟件之損壞或是數據之喪失而造 成不可自行恢復之功能降低或是喪失 評定時[1]判定為通過,[4]判定為不通過 [2][3]需用戶與製造商兩方協商來判定
7.5 15 22.5 30
电子产品的静电放电测试及相关要求
电子产品的静电放电测试及相关要求静电放电测试是电子产品测试中的一项重要测试，它主要是用来测试电子产品是否具备良好的抗静电能力。
静电放电是指当两个物体之间产生电荷不平衡时，电荷会通过放电方式来达到平衡的过程。
在电子产品制造过程中，如果不具备良好的抗静电能力，静电放电可能导致产品损坏或功能异常，因此进行静电放电测试是必不可少的。
静电放电测试主要包括以下要求：1.测试方法：静电放电测试可以采用两种方法，一种是模拟人体电击放电测试，另一种是模拟电气设备之间的电击放电测试。
前者是模拟人体触摸电子设备时产生的静电放电，后者是模拟电气设备之间进行插拔时的静电放电。
根据产品的不同特点，选择合适的测试方法进行测试。
2.测试仪器：进行静电放电测试需要使用专门的测试仪器，如静电放电测试器。
测试仪器应具备稳定可靠的性能，能够模拟真实的静电放电情况，并能够准确测量静电放电的电流和电压。
4.测试参数：静电放电测试参数包括测试电压、测试波形和测试距离等。
测试电压一般采用正负5千伏的直流电压，测试波形一般采用快速上升时间和缓慢下降时间的矩形波形，测试距离一般选择近场放电和远场放电两种情况进行测试。
5.测试环境：进行静电放电测试需要在适当的环境条件下进行，以确保测试结果的可靠性。
测试环境包括温度、湿度和大气压等因素。
一般来说，测试环境温度应在20-25摄氏度之间，湿度应在50-70%之间。
6.测试结果：静电放电测试的结果一般通过观察测试样品是否出现异常或损坏来判断。
通常，产品在经历一定数量的静电放电后，应仍能保持正常工作，并不损坏或不出现功能异常。
总之，静电放电测试是电子产品测试中的一项重要测试，它能够评估产品的抗静电能力，确保产品在正常使用过程中不受到静电放电的干扰。
在进行静电放电测试时，需要遵循相应的测试方法和测试标准，选择适当的测试仪器和测试参数，并在适当的测试环境下进行测试，以确保测试结果的可靠性和准确性。
静电放电抗扰度试验指导书
审核:
批准:
2、将试验设备与被测样机按要求进行配置和连接。且被测样机必须摆放在绝缘衬堑上。并且与墙壁或其它金属结构远
离至少1M远。将天线屏蔽地与EFT测试系统地相连接，且用一个绝缘地将天线地与RF信号源地相隔离
3、 静电发生器入电回路的电缆长度一般为2M,不应超试等级，测试电压与放电电流并无线性关系，无空气放电电流.
二、测试时步骤与方法
1、 打开静电放电仪器调整测试电压，以及放电次数。注意在可接触导电连接端进行要打到SINGCE-CONTAC灯亮。在不 导电端子进行空气放电和间接放电/SINGCE-AIR灯亮、测试前后必须读取EEPROI数据，检查确认测试前后数据是否发生变 化，进行（空气放电/接触导电）时应选择放电START开始。.
2.天线开路接收器（如羊角天线）
3.彩色信号发生器（如5418）
4.静电放电仪器ESD-2000
5.温度:25C±5C
6.相对湿度:30%-60%
7.大气压力：86kpa-106kpa
8.电源电压:220±（1±10% ）
常见不良简介：
花屏黑屏偏色尢声死机
有声尢像 烧机自动重启 按 键无用按键错乱遥控无用等
注意：在下班和更改时没打完静电时一定要先STOP临时停止，再关电源开关。
4、被测样机分别在天线接地和天线不接地、开机和待机、正常电压下进行静电放电试验。在对由于放电导致被样机性
能下降的情况，需要让被测样机完全恢复之后再进行下一步的测试。空气放电时电极与按键之间要保持垂直。
5、接触放电测试点分别是：USB/HDMI/SPIDF/VGA/HDTV/AV1/AV2/AVout/TV的端子口测试、测试电压分加别有土2KV,±5KV,土8KV）和（空气放电和间接放电测试点分别是:CH+ -/VOL+ -/MENU/SOURCU/待机/键测试、测试电压设为土5KV,土8KV,土15KV）每测一个电压的重复第3项
ESD测试操作规程
静电放电（ESD）测试指引一、目的规范手机静电测试方法，达到测试的准确性和可靠性二、测试仪器设备静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪三、测试样机的状态静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。
四、测试条件测试环境：温度：15℃～35℃，湿度：30%RH～60%RH五、测试等级空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV）垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV六、测试注意事项1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。
2、在信息收集时要详细，描述要清晰。
3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。
4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进行全方位测试。
5、每次静电测试后，用接地线对枪头放电的部位放电。
然后检查放电部位的功能是否正常，再继续放电。
七、静电放电（ESD）测试流程八、测试判定标准样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。
出现屏闪或3秒内可自行恢复之故障判为合格。
样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。
试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。
九、记录放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。
附件一静电放电测试仪SANKI（NS61000-2K）的设置指南1.空气放电/接触放电设置a) 首先将SANKI（NS61000-2K）的开关电源打开（按下POWER开关）。

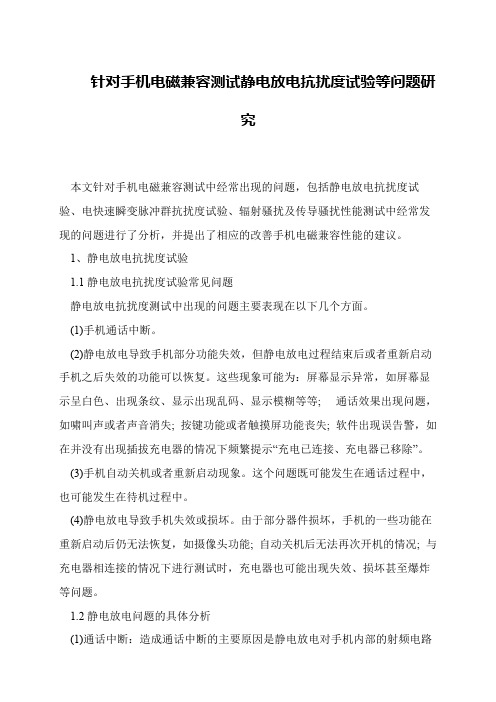

针对手机电磁兼容测试静电放电抗扰度试验等问题研究
针对手机电磁兼容测试静电放电抗扰度试验等问题研
究
本文针对手机电磁兼容测试中经常出现的问题，包括静电放电抗扰度试验、电快速瞬变脉冲群抗扰度试验、辐射骚扰及传导骚扰性能测试中经常发现的问题进行了分析，并提出了相应的改善手机电磁兼容性能的建议。
1、静电放电抗扰度试验
1.1静电放电抗扰度试验常见问题
静电放电抗扰度测试中出现的问题主要表现在以下几个方面。
(1)手机通话中断。
(2)静电放电导致手机部分功能失效，但静电放电过程结束后或者重新启动手机之后失效的功能可以恢复。
这些现象可能为：屏幕显示异常，如屏幕显示呈白色、出现条纹、显示出现乱码、显示模糊等等; 通话效果出现问题，如啸叫声或者声音消失; 按键功能或者触摸屏功能丧失; 软件出现误告警，如在并没有出现插拔充电器的情况下频繁提示“充电已连接、充电器已移除”。
(3)手机自动关机或者重新启动现象。
这个问题既可能发生在通话过程中，也可能发生在待机过程中。
(4)静电放电导致手机失效或损坏。
由于部分器件损坏，手机的一些功能在重新启动后仍无法恢复，如摄像头功能; 自动关机后无法再次开机的情况; 与充电器相连接的情况下进行测试时，充电器也可能出现失效、损坏甚至爆炸等问题。
1.2静电放电问题的具体分析
(1)通话中断：造成通话中断的主要原因是静电放电对手机内部的射频电路。
电磁兼容 试验和测量技术 静电放电抗扰度试验
电磁兼容（Electromagnetic Compatibility，EMC）是指电子设备在其工作环境中，既不会对外部环境产生有害的电磁干扰，也能抵抗来自外部环境的电磁干扰的能力。
静电放电抗扰度试验是评估电子设备抗静电放电干扰能力的一种重要测试。
静电放电是指人体或其他物体在与电子设备接触或靠近时，由于静电荷积累而发生放电现象，可能导致设备故障或数据损坏。
因此，进行静电放电抗扰度试验可以评估设备在面对静电放电时的表现和稳定性。
静电放电抗扰度试验通常包括以下步骤：
1. 试验设备准备：确保测试设备和环境符合相关标准要求，包括静电发生器、接地装置等。
2. 设备连接：将待测试设备与静电发生器和接地装置连接好，确保连接正确可靠。
3. 放电过程：在规定的条件下，通过控制静电发生器向设备施加静电放电，模拟真实环境中可能出现的静电放电情况。
4. 测量和评估：测试过程中记录设备的反应、性能以及任何异常情
况，评估设备的抗静电放电能力是否符合标准要求。
5. 结果分析：根据测试结果分析设备的抗静电放电性能，确定是否需要改进设计或采取其他措施提高设备的抗扰度。
通过静电放电抗扰度试验，可以帮助电子设备制造商评估设备在静电环境下的稳定性和可靠性，确保设备在实际使用中不受静电放电干扰的影响，提高设备的电磁兼容性。
手机esd测试标准
手机esd测试标准手机ESD测试标准。
手机ESD测试标准是指对手机在静电放电（ESD）方面的性能进行测试的标准。
静电放电是指在两个物体之间由于静电的作用而产生的放电现象。
手机作为现代人们生活中不可或缺的通讯工具，其静电放电性能对产品质量和用户体验至关重要。
首先，手机ESD测试标准需要考虑的是测试环境。
在进行ESD测试时，测试环境的温度、湿度和静电场强度等因素都会对测试结果产生影响。
因此，测试环境需要具备一定的稳定性和准确性，以保证测试结果的可靠性和准确性。
其次，手机ESD测试标准需要明确测试方法和流程。
测试方法包括直接接触放电、间接接触放电和空气放电等多种方式，而测试流程则需要包括测试前准备、测试过程和测试结果分析等环节。
通过严格的测试方法和流程，可以有效地评估手机在静电放电方面的性能。
另外，手机ESD测试标准还需要考虑测试参数和限值。
测试参数包括放电波形、放电能量和放电次数等，而限值则是指手机在不同情况下的静电放电性能应该满足的要求。
通过确定合理的测试参数和限值，可以为手机的设计和生产提供参考依据。
此外，手机ESD测试标准还需要考虑测试设备和仪器。
测试设备和仪器需要具备一定的精度和灵敏度，以确保能够准确地检测手机在静电放电方面的性能。
同时，测试设备和仪器的选择也需要考虑测试效率和成本等因素。
最后，手机ESD测试标准还需要考虑测试结果的评定和报告。
测试结果的评定需要根据测试参数和限值进行分析，以确定手机在静电放电方面的性能是否符合要求。
而测试报告则需要清晰地记录测试过程、测试结果和评定结论等信息，以便于对测试结果进行追溯和分析。
综上所述，手机ESD测试标准是对手机在静电放电方面性能进行测试的标准，其涉及测试环境、测试方法和流程、测试参数和限值、测试设备和仪器以及测试结果的评定和报告等多个方面。
通过严格遵循手机ESD测试标准，可以有效地评估手机在静电放电方面的性能，为手机的设计和生产提供科学依据，从而保障产品质量和用户体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IEC 1000-4-2 /1995 (=GB/T 17626.2-1998= EN 61000-4-2/1995 )手机静电放电抗扰度测试作业指导书(ESD TEST OPERATION MANUAL)1.0 测试名称：ELECTRO STATIC DISCHARGE (ESD)静 电 放 电 抗 扰 度 测 试2.0 测试标准：3.0 法规差异： * 仪器特性ItemIEC 801-2:1984EN 61000-4-2:1995- energy storage capacitor - discharge resistor - charging resistor - output voltage- polarity of the output - holding time - discharge, mode of operation- waveform parameters - rise time of the discharge current150 pF ± 10 % 150 Ω ± 5 % 100 M Ω ± 10 % 2 kV to 16.5 kVpositive 5 ssingle discharge ( time between successivedischarges at least 1 s )refer to standard 5 ns ± 30 %150 pF ± 10 % 330 Ω ± 10 %between 50 M Ω and 100 M Ωup to 8 kV ( nominal ) for contact discharge up to 15 kV ( nominal ) for air discharge positive and negative at least 5 ssingle discharge( time between successive discharges at least 1 s )refer to standard 0.7 to 1 nsDescription ESD Simulator for IEC 801-2/1991 IEC 1000-4-2/1995 EN 61000-4-2/1995 Model No. S/N.NSG432 2023RemarkIncludes:1.Main Frame2.Air discharge gun3.Contact dischargegun4.Grounding metalstrap5.Power supply/Charger* 环境温湿度Item-ambient temperature -relative humidity-atmospheric pressureIEC 801-2:198415℃to 35 ℃45 % to 75 %68 kPa ( 680 mbar )to 106 kPa ( 1060mbar )EN 61000-4-2:199515℃to 35 ℃30 % to 60 %68 kPa ( 680 mbar ) to 106 kPa ( 1060 mbar )* 测试场地要求请参考附录4.0 测试场地：ESD LAB5.0测试仪器：5.1测试仪器：SCHAFFNER 〔NSG432〕5.2主要包含以下MODULES：5.3系统制造商：SCHAFFNER5.4测试强度额定值：Contact Discharge 0.2 – 10.0 kV ( Pos. / Neg. )Air Discharge 2 – 25 kV ( Pos. / Neg. )5.5主要特性：能量储存电容放电电阻Rise time at contact discharge 150 pF ± 10% 330 Ω± 5 % 0.7 –1.0 ns6.0 待测物最高电气额定值：230Vac, 50 Hz, 16A / 110Vac, 60Hz, 32A7.0测试场地留意要点：7.1测试前必需确认Ground Plane 接地螺丝未松脱,HCP/VCP之接地阻抗470kΩ是否正确。
7.2测试场地必需掌握温湿度, 标准值为：Ambient Temperature：15℃to 35℃Relative Humidity：30% to 60%以上条件以开启除湿机及冷气机调整并用温湿度计监控。
7.3测试桌上除待测对象外, 请勿摆放不相干对象以免影响测试场地之准确性。
7.4Ground Reference Plane 必需置于地上, 且其大小必需大于EUT 或coupling plane 的四周至少50 cm 以上。
7.5EUT 和测试空间的墙壁及任何金属物必需至少保持1 米以上。
7.6HCP 大小为1.6 m x 0.8 m( VCP 大小为50 cm x 50 cm ), 且必需置于木质桌上, EUT 和HCP 间必需以一0.5 mm 的绝缘物质阻隔。
7.8必需定时充电的组件, 使用后请随即充电, 并请使用原厂之Power Adaptor。
7.9静电枪之Grounding metal strap 必需确实接地。
( 通常长度为2 米以内)7.10桌上型待测物必需置于一80 cm 高之木质桌上且此桌子必需于Ground Reference Plane上。
7.7 EUT应距HCP 边保持10 cm 距离。
7.11测试之Setup 请参考附录A 及B。
7.12遇到场地或仪器问题时, 务必先排解后再执行测试,假设为仪器问题请填写品质特别处置表说明状况。
8.0测试步骤：8.1确认要求测试规格, 调整摆设, 目前主要差异：8.1.1IEC 801-2/1984 中, HCP 对Reference Ground 间连接线两端没有470kΩ电阻,且没有标准Contact Discharge, 但使用一个10cm 高的木制Stand to supportEUT。
( 现有设备无法执行此项测试)8.1.2IEC 801-2:1991/IEC1000-4- 2中, HCP 对Reference Ground 间连接线两端有470 kΩ电阻, 并且有标准Contact Discharge, 但没使用10cm 高木制的Stand to support EUT, 仅以一0.5 mm 绝缘材料隔离EUT 及其Cables。
8.2测试Sample 依其正常功能, 协作外围组成Test Configuration, 测试时尽可能Active每种功能, 来确认测试中全部Function 正常, 电源线、信号线种类请依照规格使用。
8.3依产品构造选定测试点, 全部可能放电的位置都必需列为测试点。
8.4仪器操作说明：请参考中(英)文版操作说明手册。
8.5依照提出之测试规格, 测试电压值由正、负极性, 由低而高依序执行, 其中Contact Discharge 测试, (含Direct 及Indirect) 及Air Discharge 测试每一个测试点Discharge 至少10 次, 每次至少间隔1 秒。
8.6Contact Discharge：8.6.1针对EUT 上全部导电外表(Direct Discharge) 及HCP/VCP ( Indirect Discharge )作测试, Discharge Tip 请使用尖头, 请留意Discharge 时LCD Display 之左上角必需有” *” 及“ –” 闪耀一次才是正常Discharge 或利用Counter 去Verify。
8.6.2于电压指示到达要求值时将放电针”垂直”接触测试点后, 按掌握按钮放电, 等待电压指示再次到达要求值时再次按钮放电, 如此反复执行直到测试完成。
8.6.3Direct Discharge：测试点在待测物本体上, 放电鎗直接在待测物上放电。
对手机产品具体为在呼叫的状态下，以正负4KV电压，接触式向SPEAKER前端、I/O接口、快捷键、耳机插孔等全部露金属部位各放10次，每秒一次。
试验完毕检查手机的通话功能和电性能。
8.7Indirect Discharge：( Contact Discharge )8.7.1Horizontal Coupling：将待测物置于塑料垫上, 距HCP 10cm 前, 对HCP 执行Contact Discharge, 能量是以Coupling 方式去影响待测物, EUT 四周都需要测试。
8.7.2Vertical Coupling：将待测物置于塑料垫上, 距VCP 前10cm, 对VCP边线线中心点作Contact Discharge, 能量是以Coupling 方式去影响待测物, EUT 四周都需要测试。
8.8Air Discharge:8.8.1针对放电槍无法直接接触(Contact) 放电的外表或缝隙则执行Air Discharge。
8.8.2于电压到达要求值时将Discharge 按钮按下, 将Discharge Tip 快速接近测试点(不得破坏待测物), 接触后离开, 放开按钮, 等待电压指示再次到达要求值时再次按钮, Approach 而放电, 如此反复执行直到测试完成。
对手机产品具体为：空气放电---在呼叫的状态下，以正负8KV电压，非接触式向SPEAKER前端、I/O接口、快捷键、耳机插孔等全部露孔和露缝部位各放10次，每秒一次。
8.9对于Class II类待测物是否必需主动于每次Discharge 后对机壳放电再执行另一Discharge请按实际需要打算,并记录说明。
8.10依据相关产品测试标准作测试结果判定。
其性能依据为：对于发信机和收信机，试验时，应建立并保持通信连接。
试验后，EUT应能正常工作，无用户可觉察的通信质量的降低，无用户掌握功能的丧失或存储数据的丧失，且保持通信连接。
对于发信机，为了在呼叫过程中确认上述性能，还应进展空闲模式的试验，且发信机不应误动作。
假设EUT只是发信机，应在备用模式下进展试验，以保证发信机不产生误动作。
9.0其它工作要点：9.1ESD 测试Fail 状况之发生是一种机率问题, Type Test 通过, 并无法保证量产品或其次次Type Test 没有问题, 这种现象, 在Critical Level上更加明显。
9.2测试等级(Severity Levels) 可以由各种产品之Product Standard 或生产厂商与买主的合约标准来打算。
9.3搭配外围的接地性会影响测试结果。
9.4无论Air discharge 或Contact discharge 于测试时测试面和ESD 放电点均必需保持垂直。
