闭环步进电机

Ezi-SERVO闭环步进电机的特性
1. 闭回路系统
普波精密Ezi-SERVO ST 是一款创新型闭回路步进电机与控制器,利用安装在电机后
面高分辨率编码器不断监测电机轴的位置。

例如:因负载的突然变化 ,传统的步进电机和驱动器会出现丢步的现象,从而产生定
位错误,并给最终用户带来很大的成本。

普波精密Ezi-SERVO ST 电机编码器反馈功能 ,每25微秒更新当前电机轴位置信息,
这样Ezi-SERVO ST 驱动器就能不断补偿损失,确保精确定位。

2. 无增益调整
传统的伺服系统为了确保机器性能,平滑度,位置误差和低伺服噪声,调整伺服器增
益就是最初的关键步骤。 即使系统采用自动调整,系统

安装后也需要手动调整,特别是如果多个轴相互依赖。
普波精密Ezi-SERVO ST 采用步进闭回路运动控制的特殊算法,以消除传统闭环环伺
服系统所需的繁琐增益调整。这意味着Ezi-SERVO ST 针对应用进行了优化,并可立即
使用!
普波精密Ezi-SERVO ST 系统采用闭环步进电机控制的独特特性,消除了这些繁琐的
步骤,并为工程师提供了高性能伺服系统,而不会浪费安装时间。

普波精密Ezi-SERVO ST 特别适用于低刚度载荷(例如皮带和滑轮系统),而传统伺
服系统,就需要增加费用及体积来添加减速机来增大惯量。

普波精密Ezi-SERVO ST 在重载或高速等异常情况下也能正常运行。
3. 无振荡
传统的伺服电机,当超出其位置时,驱动器会试着用相反的方向来纠正,特别是在高
增益的应用中,这种叫“空振现象”,在系统中是十分普遍的,因为静止摩擦力明显
高于运行摩擦力。其解决方案是降低增益,但置,消除空振。此功能在纳米技术制造,
半导体制造,视觉系统和喷墨打印等应用中特别有用。精度会受到影响。此时可使用
普波精密Ezi-SERVO ST 运动控制系统!

普波精密Ezi-SERVO ST 利用步进电机独特的特性,并将自身锁定到所需的目标位
4. 快速响应
类似于传统的步进电机,普波精密Ezi-SERVO ST 可以与指令脉冲同步,从而提供快
速的位置响应。当需要低速度稳定性和短距离内的快速运动时Ezi-SERVO ST 就是最佳
选择。传统的伺服电机系统,由于对当前位置的不断监测,在下条指令输入信号与结
果之间有自然的延迟。因此需要等待时间直到稳定,我们称之为“整定时间(Setting
Time)”。

5.平滑而精确
普波精密Ezi-SERVO ST 是一款高精度伺服驱动器,采用高分辨率32,000[ppr]的编
码器。与传统的微步进驱动器不同, Ezi-SERVO ST 板载高性能的 DSP(数字信号处
理器),执行矢量控制和滤波,以最小的波纹产生平滑的旋转控制。

合集下载

步进电机控制方法

步进电机控制方法

步进电机控制方法步进电机是一种将电脉冲信号转换为角位移的执行器,广泛应用于打印机、数控机床、纺织机械、包装设备等自动控制系统中。

步进电机控制方法的选择对于系统的性能和稳定性具有重要影响,下面将介绍几种常见的步进电机控制方法。

1. 开环控制。

开环控制是最简单的步进电机控制方法之一,通过给步进电机施加一定的脉冲信号来控制其旋转角度。

这种方法简单直接,但无法对步进电机的运动状态进行实时监测和调整,容易出现失步现象,适用于对精度要求不高的场合。

2. 半闭环控制。

半闭环控制是在开环控制的基础上增加了位置传感器反馈的控制方法。

通过位置传感器实时监测步进电机的位置,将反馈信息与设定值进行比较,从而实现对步进电机位置的闭环控制。

这种方法相比于开环控制能够更好地提高系统的稳定性和精度,但仍然存在一定的失步风险。

3. 闭环控制。

闭环控制是最为精确的步进电机控制方法,通过在步进电机上增加编码器等位置传感器,实时反馈步进电机的位置信息,并对其进行精确控制。

闭环控制能够及时调整步进电机的运动状态,减小失步风险,提高系统的稳定性和精度,适用于对位置精度要求较高的场合。

4. 微步进控制。

微步进控制是一种通过改变步进电机相序激励方式,使步进电机在每个步距内分成多个微步距的控制方法。

微步进控制能够提高步进电机的分辨率,减小振动和噪音,提高系统的平稳性和精度,适用于对步进电机运动要求较高的场合。

总结。

在实际应用中,步进电机控制方法的选择应根据具体的控制要求和系统性能需求来确定。

不同的控制方法各有特点,开环控制简单直接,但精度较低;半闭环控制提高了系统的稳定性和精度,但仍存在失步风险;闭环控制精度最高,但成本较高。

微步进控制能够提高步进电机的平稳性和分辨率,但相应的控制电路较为复杂。

因此,在选择步进电机控制方法时,需要综合考虑系统的实际需求和成本因素,选择最合适的控制方法来实现系统的稳定运行和高精度控制。

基于PID控制的步进电机位置闭环控制系统设计

基于PID控制的步进电机位置闭环控制系统设计

基于PID控制的步进电机位置闭环控制系统设计一、引言在现代自动化控制系统中,步进电机广泛应用于各种精密定位和定量控制需求的场景。

步进电机的控制涉及到位置的精确定位和稳定性的维持,这就需要一个有效的闭环控制系统来实现。

PID控制器被广泛应用于步进电机的闭环控制系统设计中,本文将探讨基于PID控制的步进电机位置闭环控制系统的设计原理和实现方法。

二、步进电机简介步进电机是一种特殊的直流电动机,通过控制脉冲信号的频率和顺序来实现精确控制。

步进电机的圆周分为若干等角度的步进角,每个步进角对应一个旋转角度,这使得步进电机在控制方面更加便捷和精确。

由于步进电机无需传感器反馈,因此常用于定量控制和精确位置控制的场合。

三、PID控制器原理PID控制器是一种经典的闭环控制器,其由比例(P)、积分(I)、微分(D)三个部分组成。

比例控制决定输出与偏差的比例关系,积分控制消除系统稳态误差和提高系统的响应速度,微分控制用于抑制系统对于负荷变化的敏感性。

PID控制器采用反馈控制策略,利用实际输出和期望输出之间的偏差来调整控制量。

四、步进电机位置闭环控制系统设计步进电机的位置闭环控制系统设计基于PID控制器。

首先,需要传感器来获得实际位置信息,然后与期望位置进行比较以获取偏差。

接下来,将偏差作为输入,经过PID控制器计算出控制量,并输出给步进电机驱动器。

步进电机驱动器根据控制量控制步进电机的旋转,从而实现位置的精确控制。

五、传感器选择为了获取步进电机的实际位置信息,需要选择合适的传感器。

常用的传感器包括光电编码器和霍尔传感器。

光电编码器具有高精度和高分辨率的特点,但价格较高;霍尔传感器则具有较低的价格和较高的可靠性,但分辨率较低。

根据具体需求和预算可选择合适的传感器。

六、PID参数调整PID控制器的性能很大程度上取决于参数的选择。

比例参数决定了响应的速度和稳定性,过大的比例参数会导致系统震荡,过小则导致响应速度慢;积分参数消除稳态误差,过大的积分参数会导致系统震荡,过小则无法消除稳态误差;微分参数能够抑制系统对负荷变化的敏感性,过大的微分参数会导致系统噪声,过小则无法起到抑制作用。

步进电机的开环控制和闭环控制

步进电机的开环控制和闭环控制

步进电机的开环控制和闭环控制一、步进电机的开环掌握1、步进电机开环伺服系统的一般构成图1 步进电机开环伺服系统步进电动机的电枢通断电次数和各相通电挨次打算了输出角位移和运动方向,掌握脉冲安排频率可实现步进电动机的速度掌握。

因此,步进电机掌握系统一般采纳开环掌握方式。

图为开环步进电动机掌握系统框图,系统主要由掌握器、功率放大器、步进电动机等组成。

2、步进电机的掌握器1、步进电机的硬件掌握步进电动机在—个脉冲的作用下,转过一个相应的步距角,因而只要掌握肯定的脉冲数,即可精确掌握步进电动机转过的相应的角度。

但步进电动机的各绕组必需按肯定的挨次通电才能正确工作,这种使电动机绕组的通断电挨次按输入脉冲的掌握而循环变化的过程称为环形脉冲安排。

实现环形安排的方法有两种。

一种是计算机软件安排,采纳查表或计算的方法使计算机的三个输出引脚依次输出满意速度和方向要求的环形安排脉冲信号。

这种方法能充分利用计算机软件资源,以削减硬件成本,尤其是多相电动机的脉冲安排更显示出它的优点。

但由于软件运行会占用计算机的运行时间,因而会使插补运算的总时间增加,从而影响步进电动机的运行速度。

另一种是硬件环形安排,采纳数字电路搭建或专用的环形安排器件将连续的脉冲信号经电路处理后输出环形脉冲。

采纳数字电路搭建的环形安排器通常由分立元件(如触发器、规律门等)构成,特点是体积大、成本高、牢靠性差。

2、步进电机的微机掌握:目前,伺服系统的数字掌握大都是采纳硬件与软件相结合的掌握方式,其中软件掌握方式一般是利用微机实现的。

这是由于基于微机实现的数字伺服掌握器与模拟伺服掌握器相比,具有下列优点:(1)能明显地降低掌握器硬件成本。

速度更快、功能更新的新一代微处理机不断涌现,硬件费用会变得很廉价。

体积小、重量轻、耗能少是它们的共同优点。

(2)可显著改善掌握的牢靠性。

集成电路和大规模集成电路的平均无故障时(MTBF)大大长于分立元件电子电路。

(3)数字电路温度漂移小,也不存在参数的影响,稳定性好。

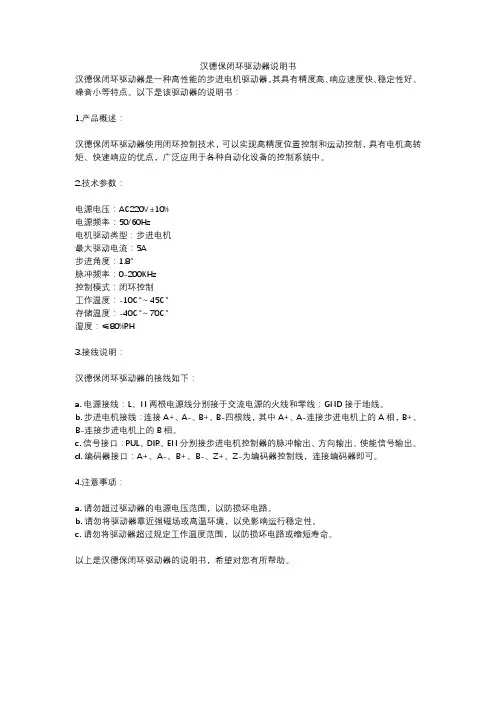

汉德保闭环驱动器说明书

汉德保闭环驱动器说明书

汉德保闭环驱动器说明书
汉德保闭环驱动器是一种高性能的步进电机驱动器,其具有精度高、响应速度快、稳定性好、噪音小等特点。

以下是该驱动器的说明书:
1.产品概述:
汉德保闭环驱动器使用闭环控制技术,可以实现高精度位置控制和运动控制,具有电机高转矩、快速响应的优点,广泛应用于各种自动化设备的控制系统中。

2.技术参数:
电源电压:AC220V±10%
电源频率:50/60Hz
电机驱动类型:步进电机
最大驱动电流:5A
步进角度:1.8°
脉冲频率:0-200KHz
控制模式:闭环控制
工作温度:-10℃~45℃
存储温度:-40℃~70℃
湿度:≤80%RH
3.接线说明:
汉德保闭环驱动器的接线如下:
a. 电源接线:L、N两根电源线分别接于交流电源的火线和零线;GND接于地线。

b. 步进电机接线:连接A+、A-、B+、B-四根线,其中A+、A-连接步进电机上的A相,B+、B-连接步进电机上的B相。

c. 信号接口:PUL、DIR、EN分别接步进电机控制器的脉冲输出、方向输出、使能信号输出。

d. 编码器接口:A+、A-、B+、B-、Z+、Z-为编码器控制线,连接编码器即可。

4.注意事项:
a. 请勿超过驱动器的电源电压范围,以防损坏电路。

b. 请勿将驱动器靠近强磁场或高温环境,以免影响运行稳定性。

c. 请勿将驱动器超过规定工作温度范围,以防损坏电路或缩短寿命。

以上是汉德保闭环驱动器的说明书,希望对您有所帮助。

PB系统闭环中文版

PB系统闭环中文版

AC 电源规格
Type P
aP19
Type M
a P25
DC 电源规格
Type R 多轴
a P31
*脉冲控制时 按上位装置的脉冲输入指令进行工 作。
*I/O起动时 由I/O起动事先存储在驱动器内的位置指令或程序。
*串行通信起动时 由串行通信发送速度,加减速和移动量等数据进行控制。
*脉冲控制时 按上位装置的脉冲输入指令进行工作。
P/R
P/R
P/R
200
500
100
ɾɾɾɾɾɾɾɾɾɾɾ
800
1000
1600
2000
3200
4000
6400
5000
12800
10000 电子齿轮 16000
由于步进电机最大静止扭矩的特点,可实现稳定停止。 AC 电源输入型配有位置修正功能,不会因负荷变化造成错位。
可进行高分辨率的设定。而且,AC 系列配有电子齿轮比功能, 可配合装置进行灵活的分辨率设定。
RS-485,脉冲列共用(Type M) 500×4倍频=2000P/R PBM282FXE20 PBM284FXE20 PBM282FGAE20 PBM282FGBE20 PBM282FGEE20 PBM282FGGE20 PBM282FGJE20 PBM282FGLE20 PBM282FHLE20 PBM282FHME20 PBM282FCE20 PBM284FCE20 PBM423FXE20 PBM423FGAE20 PBM423FGBE20 PBM423FGEE20 PBM423FGGE20 PBM423FGJE20 PBM423FHJE20 PBM423FHLE20 PBM423FHME20 PBM423FCE20 PBM603FXE20 PBM604FXE20 PBM603FGAE20 PBM603FGBE20 PBM603FGEE20 PBM603FGGE20 PBM603FGJE20 PBM603FHLE20 PBM603FHME20 PBM603FCE20 PBM604FCE20

雷赛 ICL42-06 一体式闭环步进电机 使用说明书

雷赛 ICL42-06 一体式闭环步进电机 使用说明书

深圳市雷赛智能控制股份有限公司地址:深圳市南山区学苑大道1001号南山智园A3栋10-11楼邮编:518000电话:400-885-5521传真:*************Email:********************网址:ICL42-06一体式(脉冲型)闭环步进电机使用说明书版本:V1.00版权所有不得翻印【使用前请仔细阅读本手册,以免损坏驱动器】深圳市雷赛智能控制股份有限公司目录一、产品简介 (2)1.概述 (2)2.特点 (2)3.应用领域 (2)二、电气、机械和环境指标 (2)1.电气指标 (2)2.使用环境及参数 (3)3.机械安装图 (3)三、驱动器接口和接线介绍 (4)1.接口定义 (4)2.控制信号接口电路 (5)3.控制信号模式设置 (7)4.串口接线 (7)四、拨码开关设定 (7)五、典型接线案例 (8)雷赛产品保修条款 (10)ICL42-06一体式闭环步进电机一、产品简介1、概述ICL42-06是雷赛公司基于十几年步进与伺服研发经验开发成功的一款新型电机驱动一体化电机,采用最新专用电机控制DSP芯片,提升电机的高速性能、降低电机的发热程度和减小电机的振动,提升机器的加工速度和精度以及降低机器的能耗。

2、技术特点◆采用全新32位电机控制专用DSP芯片;◆电机和驱动一体化,增加抗干扰,节省接线人工,无需设置电流;◆光耦隔离差分信号输入;◆脉冲响应频率最高可达200KHz,具有数字滤波功能;◆每转脉设定(4位拨码16档200---51200Pulse/r范围内);◆高速加速能力提升;◆具有过流、过压保护功能;3、应用领域适合各种中小型自动化设备和仪器,如医疗设备等,满足客户低噪声、低发热、布线方便,抗干扰性更强等要求。

二、电气、机械和环境指标1.电气指标参数ICL42-06最小值典型值最大值单位连续输出电流0.3 1.5 2.1A输入电源电压182436(包含泵升)Vdc逻辑输入电流71016mA逻辑输入电压-5-Vdc脉冲频率0-200kHz 绝缘电阻100MΩ2.使用环境及参数冷却方式自然冷却或外加散热器使用环境使用场合尽量避免粉尘、油雾及腐蚀性气体温度0℃-40℃湿度40-90%RH 震动5.9m/s 2Max保存温度0℃-50℃重量约0.8kg 3.机械安装尺寸图三、驱动器接口与接线介绍1.接口定义1)控制端口及电源端口端子号符号名称1PUL+控制脉冲输入信号正输入端2PUL-控制脉冲输入信号负输入端3DIR+控制方向输入信号正输入端4DIR-控制方向输入信号负输入端5ENA+使能输入信号正输入端6ENA-使能输入信号负输入端7ALM+报警输出正输出端集电极开路输出8ALM-报警输出负输出端9GND 电源接入地10+VDC电源输入正端,推荐电压为24VDC2)485通讯(土色2.0mm molex 端子)端子号图示管脚号信号名称端子11485Bus+485总线正端2485Bus-485总线负端3GND 485电源地端子号图示管脚号信号名称端子21485Bus+485总线正端2485Bus-485总线负端3GND485电源地ICL42-06目前不支持485组网,485接口仅仅支持参数设置和保存4)状态指示ICL42-06有2个LED 指示灯。
