离子膜法电解用盐水固液分离精制工艺技术比较及发展方向
第９期 ２０１１年９月 中国氯碱
Ｃｈｉｎａ Ｃｈｌｏｒ—Ａｌｋａｌｉ Ｎｏ．９
Ｓｅｔ）．。２０１ １
离子膜法电解用盐水固液分离
精制工艺技术比较及发展方向
刘国桢
（中国氯ｎ．ｚ－业协会烧碱专家委员会主任，沈阳化工集团公司，辽宁沈阳１１００２６）
摘 要：分析了离子膜法电解用盐水各种固液分离精制工艺技术的优缺点。提出了盐水固液分离精制
技术的发展方向。 关键词：盐水；固液分离；精制；发展方向 中Ｉｔｌｆｆ类号：ＴＱｌｌ４．２６ １ 文献标识码：Ａ 文章编号：１００９－１７８５（２０１１）０９—０００１—０７
Ｉｏｎ－ｅｘｃｈａｎｇｅ ｍｅｍｂｒａｎｅ ｅｌｅｃｔｒｏｌｙｓｉｓ ｗｉｔｈ ｓａｌｔ ｓｏｌｉｄ－ｌｉｑｕｉｄ
￣ｐａｒａｔｉｏｎ ａｎｄ ｌｒｉｆｉｃａｔｉｏｎ ｔｅｃｈｎｏｌｃｏｍｐａｒｅｄ ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔｓｅｐａｒａｔｉｏｎ ａｎｄ ｐｕｒｉｔｉｃａｔｉｏｎ ｔｅｃｎｎｏｌｏＲｙ ｃｏｍｐａｒｅａ ａｎ ａｅｖｅｌｏｐｍｅｎｔ
ＬｉＵ Ｇｕｏ－ｚｈｅｎ （Ｓｈｅｎｙａｎｇ Ｃｈｅｍｉｃａｌ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ．，Ｓｈｅｎｙａｎｇ １ １００２６，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｓｏｌｉｄ—－ｌｉｑｕｉｄ ｓｅｐａｒａｔｉｏｎ ａｎｄ ｐｕｒｉｆｉｃａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｗｉｔｈ ｖａｒｉｏｕｓ ｂｒｉｎｅ ｗｅｒｅ ａｎａｌｙｓｅｄ ａｎｄ
ｃｏｍｐａｒｅｄ，ａｎｄ ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ ｓｏｌｉｄ－ｌｉｑｕｉｄ ｓｅｐａｒａｔｉｏｎ ａｎｄ ｐｕｒｉｆｉｃａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｗｉｔｈ ｖａｒｉｏｕｓ ｂｒｉｎｅ ｗａｓ
ｐｒｏｐｏｓｅｄ． Ｋｅｙ ｗｏｒｄｓ：ｂｒｉｎｅ；ｓｏｌｉｄ－ｌｉｑｕｉｄ ｓｅｐａｒａｔｉｏｎ；ｐｕｒｉｆｉｃａｔｉｏｎ；ｄｅｖｅｌｏｐｍｅｎｔ
随着离子膜法食盐电解技术的发展，特别是装
置大型化、电解电流密度逐步提高和电槽膜极距的 普遍采用，对盐水质量的要求逐步提高，同时，随着 科技进步和各领域间的技术转移。也催生了多种新
型盐水固液分离精制工艺技术，呈现出不同的工艺
特点和优势。丰富了盐水精制技术内容和含量，给生 产提供了更多的选择空间。 １固液分离精制盐水的目的
为更科学准确地反映盐水精制的工艺过程，从
分离原理分类，对用化学法在盐水中形成固相，然后 用物理方法去除杂质的过程称之为固液分离精制：
对采用离子交换方法除去杂质的过程称之为离子交
换精制：对用纳滤膜法分离ＳＯ．￣－过程称之为纳滤膜
法精制。 盐水经化盐饱和后。含有大量的可溶和不溶杂
质，必须用有效方法稳定去除，达到离子交换精制的
要求，即达到螯合树脂离子交换塔（树脂塔）的基本 要求。为稳定树脂塔操作、提高进槽盐水质量，进入 树脂塔的盐水杂质含量尽量低并保持稳定。固液分 离精制系统的进入盐水质量受原盐质量控制，出水
质量受到树脂塔性能制约。在约定盐平均质量
（ＮａＣ１＝９６％。Ｃａ２ ＝３％，Ｕｇ ＝２％，ＳＯ ＝０．５％，ＳＳ＝ ｌ％）前提下，进入和排出盐水固液分离精制系统的
盐水质量指标见表１。 表１ 固液分离精制出入盐水质量指标 １Ｏ’６ 项目 入固液分离系统盐水出固液分离系统盐水
２固液分离精制的基本原理
盐水固液分离精制的基本要求是尽可能使杂质
形成固相大颗粒．可通过初步的重力分离去除大部 分杂质或指定的部分成分，并最终通过精密过滤达
到树脂塔指标要求，因此，固液分离精制的工艺路线 可分为２种：重力分离＋过滤工艺和单纯过滤工艺。
２ 中国氯碱 ２０１１年第９期
重力分离依据固液相的比重差．实现固液相间
分离，根据分离对象不同，可分为沉降分离和浮上分
离。沉降分离依据斯托克斯公式针对以钙为主的混 合固相分离效果较好，而浮上分离则依据溶气析出
附着原理对以镁为主的固相分离效果较好。其优点 是处理能力大．可以处理不易过滤物质缺点是对小
颗粒精制效果差，对影响固液相比重差变化因素（如
温度、流量、盐浓度等）敏感。 依照斯托克斯定律。固体悬浮粒子的沉降速度 与悬浮粒子的直径平方、固体悬浮粒子的比重与清
液比重差成正比。与悬浮液黏度成反比。在实际生产 中。向悬浮液中添加凝聚剂来增加悬浮粒子的直径，
提高悬浮液的温度来降低悬浮液的黏度和比重，加 速悬浮粒子的沉降速度并促使沉淀颗粒长大，以大
角度倾斜壁（外壁和反应筒外壁）的方法减少颗粒下 降距离从而提高颗粒聚集机率。
过滤分离依据过滤基本方程实现孔隙过滤，存 在滤料（滤布）加滤饼双重作用效果，但不同的过滤
工艺。可根据主要过滤作用的滤层分为滤料过滤和 表面膜孔隙过滤。即滤料过滤和表面过滤。过滤分离 也可采用分级过滤工艺，即第１步用粗过滤去除大
部分杂质，再用精过滤达到指标要求。过滤分离优点 是过滤精度可调，对盐水工艺参数差变化（如温度、
流量、盐浓度等）不敏感，缺点是固相成分变化易影 响滤层透过性使流量变化。
过滤的基本方程：【 】
ｄＶ—Ｓ２ＡＰ ｄ＇ｒ Ｉ￣ｒ＇ｖ（Ｖ＋Ｖｅ） 式中：Ｖ一滤液体积，ｍｓ
Ｔ一过滤时间，Ｓ Ｓ一过滤面积，ｍ
△Ｐ一滤饼两侧压差。Ｎ／ｍ２
一滤液黏度，Ｎｓ／ｍ ｒ一单位压力差下滤饼的比阻，１／ｍ
ｖ一过滤出单体积的滤液时生成的滤饼的体
积．ｍ３／ｍ Ｖｅ一过滤介质的当量滤液体积，ｍ
ｓ一滤饼的压缩系数，Ｏ≤Ｓ≤１，对于不可压缩 滤饼ｓ＝０ 从过滤的基本方程可以看出，过滤速度与过滤
面积的平方和滤饼压差成正比。与滤液黏度、滤饼单 位比阻成反比。与滤液体积加上过滤介质当量滤液
体积成反比。 该基本方程假设过滤介质为含过滤饼的一定当 量的滤液，以计算过滤介质对过滤速度的影响。如果 以滤饼为主要阻力的过滤，则滤液体积（Ｖ）大于过
滤介质的当量滤液体积（Ｖｅ）。如果以过滤介质为主 要阻力的过滤，则反之。 为有利于提高过滤液质量和减小过程对过滤质
量的影响，提高过滤速度，设计中要提高Ｖｅ，减ｄｘＶ，
这就是很多过滤过程中采用频繁反冲和定期反洗的 原因。 为保证系统盐水流量稳定供应，采用的都是恒 速过滤。 在恒速过滤中，如果滤饼不会被压缩，则压力升 高与时间呈线性正比关系。而实际情况是，由于滤饼
可以被压缩．压力升高要快于理想状况。 各种固液分离精制的单元操作应用见表２。
表２各种固液分离糟制单元应用一览裹 分离方法 分离设备 分离物质
．．．． 。浮上桶（连续溶气浮上法） Ｍｓ（ＯＨ）２ｘＣａＣ０３、ＳＳ 比重差分离 澄清桶（连续沉淀法） ＣａＣＯ３、Ｍｇ（ＯＨ）２、ＳＳ、ＢａＳ０４ 砂滤器 ＳＳ 白煤过滤器 ＳＳ ＣＮ过滤器 ＣａＣＯ３、Ｍｓ（ＯＨ）２、ＳＳ、ＢａＳＯ４ 过滤分离 碳素管过滤器 ｓｓ 陶瓷膜过滤器 ＣａＣＯ 、Ｍｓ（ＯＨ）２、ＳＳ 四氟膜过滤器 ＣａＣＯ３、ＳＳ
３各种典型固液分离盐水精制工艺技术
中国近年经过快速发展，目前，已基本形成几种
典型的盐水精制工艺路线，代表着盐水精制的技术 前沿状况。且每种工艺各有特点。主要可以分为传统
工艺和新式工艺。传统工艺是以比重差分离为主，结 合２步过滤分离。先在高分子絮凝剂参与下进行絮
凝共沉降，然后进行粗细双级过滤；新式工艺分为比 重差分离＋过滤分离和单步过滤精制。西恩过滤的
过程是在一个过滤器中组合了吸附沉淀分离与过滤 分离２种过程和原理，精制工艺简单化。不同工艺分
类情况见表３。 ３．１ 碳素管固液分离精制工艺 从化盐桶顶部溢流出的近饱和状态盐水，经折
流槽进入盐水反应器。在折流槽的一定位置相继加 人纯碱、氢氧化钠，进入盐水反应桶，经充分反应后
的盐水再经折流槽进入澄清筒。在盐水进入澄清设
备前，加入助沉剂（通常使用聚丙烯酸钠高分子聚凝
剂）。澄清后的盐水直接进入砂滤器。出盐水再经过 碳素烧结管过滤器以进一步除去盐水中的悬浮物，
使盐水中的悬浮物含量达到ｌｘｌ０ 以下。
第９期 刘国桢：离子膜法电解用盐水固液分离精制工艺技术比较及发展方向 ３
３．１．１ 第１工艺单元一重力分离 比重差法固液分离是根据重力作用的原理。即
悬浮于盐水中的固体粒子与盐水的比重差别，比盐 水比重大的固体粒子在重力的作用下自由沉降。使
杂质粒子与清液分离。目前。该工艺普遍采用反应式
澄清桶。其结构由中心锥形带６层搅拌的反应区和 外锥形主体组成，粗盐水先从上部进入反应区，经充 分反应并停留足够的时间，然后。自下而上通过倒锥
形变速率上升澄清区，经上部溢流管的侧孑Ｌ汇集到 中心溢流堰后经排出管排出。
其特点是中心反应区体积大：盐水上升分布均 匀；澄清变速率流动。对温差、浓差等比重差变化敏
感度低；澄清区内壁和外壁有斜板效应，盐水上升速 度较大．变速澄清使小颗粒在下部相互碰撞结合成 大颗粒沉降。
反应式澄清桶颗粒运动原理是。颗粒重力减去
浮力合力（ｂ）要大于流体运动阻力（ａ），但矢量合力 （ｃ）要远大于ａ—ｂ，这样，颗粒可以快速向侧壁移动， 同时移动较短距离后即可沿侧壁下降。使清液上升
速度可以大于直筒形澄清桶的清液上升速度。桶下 部流速大，上部流速小，可以使小颗粒在下部相互
碰撞团聚。因此，反应式澄清桶比直筒形澄清桶更有 优势。
３．１．２第２工艺单元一粗过滤分离 虹吸式过滤器是由过滤器本体、进水分配箱、水 封槽、虹吸系统、过滤层等构成。过滤器被中间隔板
分为滤料层及洗水储槽２部分 。过滤层底部设有百
叶式滤阀作为盐水透过通道。其上铺有各种直径的 石英砂或其他材质滤料，顶部和下部的人孔用来装 卸滤料和检修。 砂滤器流程是澄清后的清盐水从澄清桶上部溢 流进入分水箱，平均流入各过滤器，然后，经排气槽
进入滤料过滤层，盐水自上而下经过滤层后，所夹
带的悬浮物颗粒大部分被截留下来。清水通过联通 管进入上部洗水贮槽，再由出口管溢流出。随着过滤
时间的延长，滤料截污越来越多，其阻力越来越大， 虹吸管液位不断上升，当达到虹吸辅助管高度后，通
过虹吸辅助管和水力真空泵形成虹吸作用，用贮水 箱中的过滤后盐水对滤料进行反洗。当反洗水贮槽
液面下降到虹吸破坏管低位后．空气从虹吸破坏管 中进入虹吸管，虹吸终止，反洗停止，过滤自动进入 下一过滤周期。出过滤器后的清盐水作为过滤盐水。
但是离子膜精盐水使用此过滤器存在硅与铝离子的
影响，应使用高纯石英砂或其他材质滤料。 砂滤器基本过滤介质为颗粒砂层。盐水中的滤
渣形成后续滤层。但过滤主体为砂层，属重力小压差 滤料过滤，过滤精度受砂颗粒直径和填料高度控制， 过滤精度有限，但操作简单处理能力大。
３．１．３ 第３工艺单元一精密过滤 过滤元件为碳素烧结管．具有较好的耐腐化学 性能，除不可用于强氧化剂外，在温度￣＜２００ ｏＣ的酸
性、碱性溶液中均可使用。通常，碳素管过滤器的容 器以及部件采用钢衬低钙镁胶。中间设置有钢衬低
钙镁橡胶或衬ＰＯ的花板．在花板上固定有碳素管
过滤元件。
使用碳素管过滤器前先用泵将盐水和仪一纤维 素配制成的悬浮液循环送人过滤器中，使烧结碳素
管表面涂上一层均匀的仅一纤维素
（助滤剂）预涂
离子膜烧碱生产工艺
— — 1 —1 — 离子膜烧碱生产工艺
随着国民经济的发展，烧碱工业的发展十分迅速，目前我国的烧碱产量已占到了世界总产量的90%以上。由于我国烧碱工业起步较晚，与国外相比还有一定差距。因此，要在短时间内赶上国际水平，必须对我国烧碱工业进行改革，采取切实可行的措施，以提高烧碱生产效率和产品质量。从国外引进的离子膜烧碱生产技术，就是这样一种先进的生产技术。
离子膜烧碱工艺是将 NaOH溶液在电解槽中电解成 NaCl、
NaOH、 HCl和H2O四种不同成分的盐，再用 NaOH溶液与 HCl、H2O溶液反应生成 NaCl和H2,经离心分离得到母液。母液进入离子膜电解槽中进行电解，形成电势为3.5~4.0伏的直流电（或叫阴阳离子膜）。母液在电解槽内发生一系列反应后变成 NaCl、 NaOH和H2,同时被离心分离出来。目前我国的电解槽已采用离子膜电解槽，这种方法生产出来的烧碱产品质量好，消耗低，且具有较高的回收率。
离子膜槽电解法
离子膜槽电解法
介绍
离子膜槽电解法（Electrodialysis with Ion Exchange Membranes，简称EDIX）是一种通过离子交换膜实现离子选择性传输的电解方法。该方法可以用于分离溶液中的离子，并广泛应用于水处理、环境保护、化学工业等领域。
原理
离子膜槽电解法利用离子交换膜的选择性透过性，将溶液中的离子分离开。在离子膜槽中，溶液被分成两个盛有离子交换膜的相邻腔室。当外加电压施加在电解槽上时，离子会通过离子交换膜迁移，形成阳离子腔和阴离子腔。
离子膜槽电解法的关键是离子交换膜。离子交换膜具有特殊的结构和化学特性，能够选择性地通透不同离子。阳离子交换膜透过阳离子，阻挡阴离子，而阴离子交换膜则相反。通过调整电解液的成分和电压的施加，可以实现不同离子的选择性传输和分离。
应用
离子膜槽电解法在水处理中的应用非常广泛。它可以用于去除水中的离子污染物，如重金属离子、硝酸盐离子等。此外，离子膜槽电解法还可以用于海水淡化，将海水中的盐分去除，以获得淡水资源。
离子膜槽电解法也被应用于化学工业中的溶液分离和提纯。例如，它可以用于酸、碱、盐等化学品的分离和浓缩。此外，离子膜槽电解法还可用于生产氢气和氧气，以及其他化学反应的电催化反应。
优势和局限性
离子膜槽电解法相比传统的电析法和电渗析法具有以下优势： 1. 选择性高：离子交换膜具有很好的选择性，可以实现高效的离子分离。 2. 能耗低：相对于传统的电析法和电渗析法，离子膜槽电解法的能耗更低。 3. 操作简便：离子膜槽电解法的操作相对简单，只需施加适当的电压和调整电解液成分。 然而，离子膜槽电解法也存在一些局限性： 1. 成本较高：离子交换膜的制备成本较高，增加了整个设备的成本。 2. 膜污染：长时间使用后，离子交换膜容易受到污染，影响传输效率。 3. 对离子浓度要求高：离子膜槽电解法在分离高浓度离子时效果较好，但对于低浓度离子的分离效果较差。
简要介绍离子膜电渗析法制烧碱电解原理及基本工艺流程
离子膜烧碱工艺流程
离子膜电解法制作烧碱一般是以饱和食盐水为原料的，具体的制作工艺流程如下:
1、盐水精制
粗盐水中含有泥沙、Ca2+、Mg2t、Fe3+等杂质，远不能达到电解要求，需要经过提纯精制: 一次盐水一般是采用膜过流技术制取精制盐水，然后将精制盐水通过整合树脂塔处理，使钙、镁离子含量降到20wtppb的水平，得到二次精制的盐水。
2、离子膜电解
精制过的盐水即可进行电解制碱，离子交换膜电解槽主要由阳极、阴极、离子交换膜、电解槽框和导电铜棒等组成，精制的饱和食盐水进入阳极室，纯水(加入一定量的NaOH溶液)加入阴极室，通电后，H,0在阴极表面放电生成H,，Nat穿过离子膜由阳极室进入阴极室，导出的阴极液中含有NaOH;C-则在阳极表面放电生成C。电解后的淡盐水从阳极导出，可重新用于配制食盐水。
膜分离盐湖提锂
膜分离盐湖提锂
1. 介绍
膜分离盐湖提锂技术是一种利用离子交换膜分离和富集盐湖中锂离子的新型技术。盐湖提锂是当前较为主流的锂资源开发方式之一，具有资源丰富、成本较低等优势。膜分离技术通过选用合适的膜材料和操作条件，实现锂离子的选择性转移和浓缩，从而实现锂的有效提取和分离。
2. 膜分离盐湖提锂技术的原理
膜分离盐湖提锂技术基于膜的选择性通透性，通过膜材料对正负离子的选择性转移来实现提锂的目的。主要包括以下步骤：
2.1 盐湖提锂前处理
在进行膜分离盐湖提锂之前，需要对盐湖进行前处理。主要包括浸出、过滤、脱钠等步骤。只有经过前处理的盐湖溶液才能进入膜分离锂提取的工艺。
2.2 膜材料选择
膜材料是膜分离技术的核心之一。合适的膜材料应具有良好的选择性、通透性和耐化学性。根据锂和其他离子之间的选择性，常用的膜材料包括阳离子交换膜、阴离子交换膜和复合膜等。
2.3 膜分离过程
膜分离过程是指将盐湖溶液经过膜处理后，分离出锂离子富集的溶液和贫锂溶液的过程。通过合适的操作条件，如膜的压力、温度和盐湖溶液的流速等，可以实现锂离子的选择性转移和浓缩。
2.4 锂的回收
膜分离过程中锂离子被浓缩在一侧膜溶液中，该溶液需要进行后续的处理以回收锂。常用的方法包括电积法、晶体分离法和溶剂萃取法等。根据具体情况选择最合适的方法进行锂的回收。 3. 膜分离盐湖提锂技术的优势
膜分离盐湖提锂技术相比传统的提锂工艺具有以下优势：
3.1 选择性高
膜材料的选择性可以通过调整膜的孔径、电荷和通透性等来实现，从而实现对锂离子的选择性转移和浓缩。相比传统的提锂工艺，膜分离技术可以更好地分离锂离子和其他离子。
3.2 能耗低
膜分离盐湖提锂技术相比传统的提锂工艺在能耗方面更低。传统的提锂工艺通常需要高温高压条件下进行，而膜分离技术可以在较为温和的条件下实现锂的分离和浓缩，从而降低能耗。
3.3 操作简便
膜分离盐湖提锂技术操作简单易行。相比传统的提锂工艺，不需要复杂的设备和操作流程，减少了工艺的复杂性和操作难度。
离子膜烧碱工艺
离子膜烧碱工艺
离子膜烧碱工艺是一种利用离子膜技术制造烧碱的工艺。离子膜是一种特殊的薄膜，具有选择性透盐离子的特性。离子膜烧碱工艺利用离子膜将氯化钠溶液分离为含高氢氟酸和低氢氟酸的两个溶液，再通过电解将低氢氟酸溶液转化为碱液。离子膜烧碱工艺具有高效、环保、节能等优点，被广泛应用于烧碱的生产。
第一步：氯化钠净化
氯化钠通常含有杂质，需要进行净化。通过晶体化、溶液净化等方法，可以将氯化钠中的杂质去除，得到纯净的氯化钠溶液。
第二步：氯化钠溶液分离
将纯净的氯化钠溶液输入到离子膜电解槽中，离子膜可以选择性地透过钠离子，使高氯化氢酸和低氯化氢酸溶液分离。高氯化氢酸溶液中含有大量的氯离子，低氯化氢酸溶液中含有较少的氯离子。
第三步：氯化氢转化为氢氟酸
将低氯化氢酸溶液输送到反应槽中，加入适量的氟化物，通过反应将氯化氢转化为氢氟酸。氢氟酸是一种强酸，具有溶解力强、反应性强的特点。
第四步：氢氟酸溶液电解
将氢氟酸溶液输入到离子膜电解槽中，通过电解将氢氟酸转化为氢氧化钠。电解的过程中，氢氟酸溶液中的氢离子和水分解产生氧气和氢氧化钠。
第五步：氢氧化钠脱水 将电解产生的氢氧化钠溶液送入脱水槽中，通过蒸发脱水的方法，将溶液中的水分脱除，得到浓缩的氢氧化钠溶液。
第六步：氢氧化钠结晶
将浓缩的氢氧化钠溶液输入到结晶槽中，通过自然结晶或加热结晶的方法，将氢氧化钠溶液中的钠离子结晶出来，得到固态的氢氧化钠产品。
1.高效：离子膜烧碱工艺采用电解技术，能够高效地将氯化钠转化为烧碱产品。相比传统的氯碱法，电解法具有更高的产能和更低的能耗。
2.环保：离子膜烧碱工艺不需要添加任何化学试剂，只需要电能作为能源，无污染物产生，不会对环境造成污染。
3.节能：离子膜烧碱工艺采用膜分离技术，能够直接将氯化钠溶液分离为高氯化氢酸和低氯化氢酸，省去了传统烧碱工艺中钠盐的结晶和烘干等环节，能够节约大量能源。
4.产品纯度高：离子膜烧碱工艺通过离子膜的选择性透盐离子作用，可以将氯化钠溶液中的杂质分离出去，生产的烧碱产品纯度高。

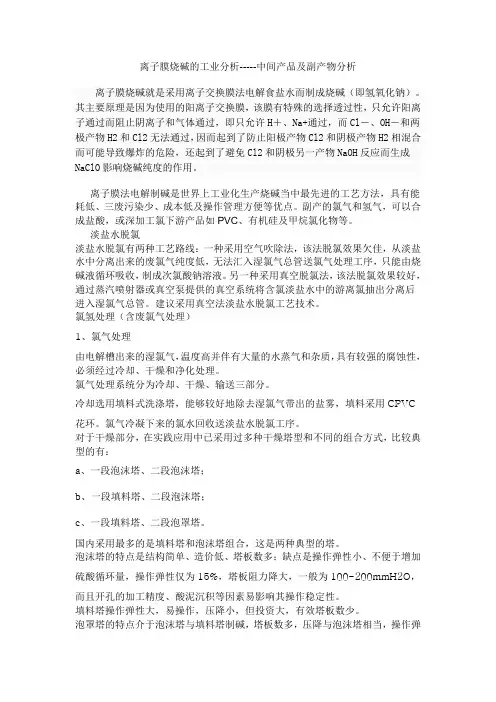

离子膜烧碱的工业分析
离子膜烧碱的工业分析-----中间产品及副产物分析
离子膜烧碱就是采用离子交换膜法电解食盐水而制成烧碱（即氢氧化钠）。
其主要原理是因为使用的阳离子交换膜，该膜有特殊的选择透过性，只允许阳离子通过而阻止阴离子和气体通过，即只允许H＋、Na+通过，而Cl－、OH－和两极产物H2和Cl2无法通过，因而起到了防止阳极产物Cl2和阴极产物H2相混合而可能导致爆炸的危险，还起到了避免Cl2和阴极另一产物NaOH反应而生成NaClO影响烧碱纯度的作用。
离子膜法电解制碱是世界上工业化生产烧碱当中最先进的工艺方法，具有能耗低、三废污染少、成本低及操作管理方便等优点。副产的氯气和氢气，可以合成盐酸，或深加工氯下游产品如PVC、有机硅及甲烷氯化物等。
淡盐水脱氯
淡盐水脱氯有两种工艺路线：一种采用空气吹除法，该法脱氯效果欠佳，从淡盐水中分离出来的废氯气纯度低，无法汇入湿氯气总管送氯气处理工序，只能由烧碱液循环吸收，制成次氯酸钠溶液。另一种采用真空脱氯法，该法脱氯效果较好，通过蒸汽喷射器或真空泵提供的真空系统将含氯淡盐水中的游离氯抽出分离后进入湿氯气总管。建议采用真空法淡盐水脱氯工艺技术。
氯氢处理（含废氯气处理）
1、氯气处理
由电解槽出来的湿氯气，温度高并伴有大量的水蒸气和杂质，具有较强的腐蚀性，必须经过冷却、干燥和净化处理。
氯气处理系统分为冷却、干燥、输送三部分。
冷却选用填料式洗涤塔，能够较好地除去湿氯气带出的盐雾，填料采用CPVC花环。氯气冷凝下来的氯水回收送淡盐水脱氯工序。
对于干燥部分，在实践应用中已采用过多种干燥塔型和不同的组合方式，比较典型的有：
a、一段泡沫塔、二段泡沫塔；
b、一段填料塔、二段泡沫塔；
c、一段填料塔、二段泡罩塔。
国内采用最多的是填料塔和泡沫塔组合，这是两种典型的塔。
泡沫塔的特点是结构简单、造价低、塔板数多；缺点是操作弹性小、不便于增加硫酸循环量，操作弹性仅为15%，塔板阻力降大，一般为100-200mmH2O，而且开孔的加工精度、酸泥沉积等因素易影响其操作稳定性。
离子膜法制烧碱
离子膜法制烧碱
离子膜法是一种常用的制烧碱的方法，它利用离子膜的特殊性质分离盐溶液中的钠离子和氯离子，从而得到高纯度的烧碱。该方法具有操作简便、能源消耗低、生产效率高等优点，因此被广泛应用于工业生产中。以下是离子膜法制烧碱的详细介绍：
1. 原料准备
制烧碱的原料主要是盐湖卤水，这种卤水中含有大量的氯化钠和少量的其他盐类。首先需要通过过滤、沉淀等工艺去除掉悬浮在卤水中的杂质，然后将卤水加热至一定温度（通常为80-90℃）。
2. 离子膜降温器
将加热后的卤水从高温区域送入离子膜降温器中冷却，使其降至制烧碱所需的温度（通常为50-60℃）。离子膜降温器是由一系列离子交换膜组成的，在这些膜的作用下，盐溶液中的阳离子和阴离子被分离开来。
3. 离子膜电解槽
将降温后的卤水送入离子膜电解槽中，该电解槽也是由若干个离子交换膜组成的。在电解槽中，经过电流作用后，阳极释放出的氢离子与阴极释放出的氢氧化物离子在离子交换膜中相遇并进行化学反应，生成气态氢和氢氧化钠溶液。其中，氯离子则在离子交换膜中被滞留，无法通过，从而得到纯净的烧碱。
4. 氢氧化钠的回收
在离子膜电解槽中产生的氢氧化钠溶液一般是稀溶液，需要通过蒸发器进行浓缩和蒸发，得到高浓度的氢氧化钠。随后，在加入适量的副反应抑制剂和其他添加剂的情况下，将氢氧化钠溶液送入后续的过滤、纯化、精制等工序进行提纯和加工处理，最终得到市售的烧碱产品。
离子膜法制烧碱作为一种环保、高效、节能的制碱工艺，正在得到越来越广泛的应用。未来，我们也将持续关注离子膜法制烧碱技术的发展和创新，为推动我国制烧碱行业的升级和发展贡献力量。
离子膜制碱工艺流程
离子膜制碱工艺流程
离子膜制碱工艺是一种通过离子膜技术制取氢氧化钠（NaOH）的工艺流程。该工艺流程主要包括原料处理、电解制碱、产碱和产品处理四个步骤。
首先是原料处理。工艺的原料为食盐（NaCl），需要进行精制处理以去除杂质。原料先经过洗涤、研磨等预处理工序，随后进入盐溶解器进行溶解。在这一步骤中，需要加入一定量的水来保持适当的盐溶度。
接下来是电解制碱。该步骤包括溶液浓缩、电解槽和电解过程三个环节。首先，将通过原料处理得到的食盐溶液进行浓缩，以提高溶液的盐浓度。浓缩后的溶液将被引入电解槽，电解槽中的离子膜将该溶液分为阴阳两个室，分别进行阳极和阴极的电解反应。
在阳极室，盐溶液中的氯离子（Cl-）经过电解反应生成氯气（Cl2）和自由电子。氯气排除，而自由电子通过电解膜进入阴极室。
在阴极室，水分子（H2O）由于电解膜的作用，只能分解为氢离子（H+）和氢氧根离子（OH-）。由于阳极室产生的氯气，使得阴极室中氢离子与氯离子结合生成气体氯化氢（HCl）。然而，由于电解膜的存在，氯化氢不能通过电解膜向阳极室传递，因此会溶解在阴极室中。
在电解过程中，阳极室和阴极室分开了氯离子和氢离子，使得碱性电解质在阳极室中消耗而在阴极室中生成，实现了氢氧化钠的制取。
第三个步骤是产碱。在电解过程中，在阴极室中生成的氢离子与产生的氢氧根离子结合形成氢氧化钠。此时，阴极室中的溶液就成了浓度较高的氢氧化钠溶液。
最后一个步骤是产品处理。将产生的氢氧化钠溶液从阴极室中抽出，经过蒸发、冷却等处理工序，使其达到所需浓度。然后，将氢氧化钠溶液进行过滤、净化等处理，以去除杂质。最终，符合要求的氢氧化钠产品将被装入合适的包装容器中，待出厂销售或用于其他生产过程。
总之，离子膜制碱工艺流程包括原料处理、电解制碱、产碱和产品处理四个步骤，通过控制电解反应，可制取高纯度的氢氧化钠。这种工艺流程具有操作简单、高效益和环保等优点，在工业生产中得到了广泛应用。
电解食盐的几种工艺
1 三、食盐水电解制氯气和烧碱
食盐水电解制氯气和烧碱有三种方法：（1）隔膜法；（2）汞阴极法；（3）离子交换膜法。
氯气和烧碱是整个化学工业的基础产品之一，应用十分广泛。因此氯碱工业在化学工业中占有重要地位。氯气和烧碱在电解过程中同时生成。为使氯碱工业具有最大的经济效益，氯气和烧碱的需求平衡十分重要。
食盐水溶液的电解在阴阳极上进行的电化反应有：
阳极：Cl-1 放电 2Cl-1 = Cl2+2e-
阴极：H+ 放电 2H2O = 2H++2OH-
2H++2e- = H2
留在溶液中的OH-与Na+形成NaOH溶液，整个阴极反应可写成：
2H2O+2Na++2e- = 2NaOH+H2
总的电解反应可表达为：
2Na++2Cl-+H2O = 2NaOH+H2+CL2
如上所述，除主反应外，在两极也会有副反应发生。
1.隔膜法工艺过程
(1)电解槽的结构和性能 食盐水电解工艺中，利用电解槽内隔膜将阳极产物（氯气）和阴极产物（氢气和烧碱）分开的电解生产工艺称为隔膜电解
2 法。电解原理见图3-3-01。
电解槽有水平式和立式隔膜电解槽两种，现在广泛使用的是立式隔膜电解槽，结构示意图见
3 （2）工艺流程 工艺流程示于图3-3-06。可分为盐水精制、电解、氯气和氢化处理、液氯、碱液蒸发以及固碱制造等工序。原盐有海盐、湖盐、井盐和矿盐四种。盐水精制包括化盐、精制、澄清、过滤、重饱和、预热、中和、盐泥洗涤等过程。化盐在化盐桶中进行。精制在精制反应器中进行。
2. 汞阴极法工艺过程
(1)工艺原理 汞阴极法是用汞做阴极，石墨或金属电极（如DSA）做阳极进行电解的方法。电解由两个相连的设备-电解室和解汞室组合而成，如图3-3-07。
烧碱系统新技术应用进展情况
第７期 ２０１２年７月 中国氯碱 Ｃｈｉｎａ Ｃｈｌｏｒ－Ａｌｋａｌｉ Ｎｏ．７ Ｊｕ１．，２０１２
烧碱系统新技术应用进展情况
张新力 （新疆天业集团有限公司，新疆石河子８３２０００）
摘要：氯碱Ｘ－．业生产新技术近几年得到迅速的推广和应用，通过新技术的应用对整个氯碱行业的能 耗、环保等方面起到巨大的推动作用，为氯碱工业清洁生产做出了贡献。 关键词：氯碱；新技术；离子膜 中图分类号：ＴＱ１１４．２ 文献标识码：Ａ 文章编号：１００９—１７８５（２０１２）０７—０００１—０２
Ａｐｐｌｉｃａｔｉｏｎ ｐｒｏｇｒｅｓｓ ｏｆ ａｌｋａｌｉ ｓｙｓｔｅｍ ｎｅｗ ｔｅｃｈｎｏｌｏｇｙ
ＺＨＡＮＧＸｉｎ－ｌｉ （Ｘｉ￣ｉａｎｇ Ｔｉａｎｙｅ Ｇｒｏｕｐ Ｃｏ．，Ｌｔｄ．，Ｓｈｉｈｅｚｉ ８３２０００，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｎｅｗ ｐｒｏｄｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｃｈｌｏｒｉｃ ａｌｋａｌｉｎｅ ｉｎｄｕｓｔｒｙ ｗａｓ ｐｒｏｍｏｔｅｄ ａｎｄ ｕｓｅｄ ｉｎ ｒｅｃｅｎｔ ｙｅａｒｓ． Ｔｈｒｏｕｇｈ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｎｅｗ ｔｅｃｈｎｏｌｏｇｙ，ｔｈｅ ｅｎｅｒｇｙ ｓａｖｉｎｇ，ｅｎｖｉｒｏｎｍｅｎｔａｌ ｐｒｏｔｅｃｔｉｏｎ ａｎｄ ｏｔｈｅｒ ａｓｐｅｃｔｓ
ｗｅｒｅ ｉｍｐｒｏｖｅｄ，ａｎｄ ｍａｄｅ ｃｏｎｔｒｉｂｕｔｉｏｎ ｆｏｒ ｔｈｅ ｃｈｌｏｒ—ａｌｋａｌｉ ｉｎｄｕｓｔｒｙ ｃｌｅａｎｅｒ ｐｒｏｄｕｃｔｉｏｎ． Ｋｅｙ ｗｏｒｄｓ：ｃｈｌｏｒ—ａｌｋａｌｉ，ｎｅｗ ｔｅｃｈｎｏｌｏｇｙ，ｉｏｎ ｅｘｃｈａｎｇｅ ｍｅｍｂｒａｎｅ
１概述
目前，工业上生产烧碱的主要方法为隔膜电解 法和离子膜交换法。其中，离子膜法以其能耗低、无污
染、产品质量高等优点，在世界范围内得到了推广，代 表着当今氯碱工业的发展方向。２０１１年，中国烧碱
