以特高压电网为骨干网架、各级电网协调发展的坚强电网为基础，以通信
信息平台为支撑，具有信息化、自动化、互动化特征，包括发电、输电、 变电、配电、用电和调度各个环节，覆盖所有电压等级，实现“电力流、 信息流、业务流”的高度一体化融合的现代电网。
坚强
智能
3
前言
强壮的“体魄”——坚强电网网架
智慧的“大脑”——智能电网调度
10
变电站自动化演变过程
分散分布 式系统
集中式 RTU
面向间隔 的系统
数字化变 电站
智能变 电站
11
变电站几大环节
控制与调节
12
智能变电站发展过程 常规变电站框
架
13
智能变电站发展过程 互感器数字化框架
14
智能变电站发展过程 数字化深入框架
15
智能变电站发展过程 功能分配与重组架构
16
智能变电站与数字化变电站
4
智能电网概述
发电 环节
5
智能电网概述
智能电网的建设更加侧重以下几方面： （1）发电环节：分布式能源的接入； （2）输电环节：加强输电线路的防灾减灾、在线监测、状态 检修； （3）变电环节：推广采用智能变电站、智能一次设备，设备 全寿命周期管理 （4）调度环节：开展智能调度若干应用功能建设，包括：智 能辅助决策、智能可视化等； （5）配电环节：加强配电网规划和建设，提高供电可靠性， 提升配电自动化系统功能，开展储能、分布式发电、微电网试 点，实现配电自动化系统对储能、分布式发电的分析和控制， 消除市区线路越限，平缓负荷曲线； （6）用电环节：开展用电信息采集系统、双向互动营销系统 建设、推广智能电表应用。
19
智能变电站建设原则
智能变电站建设宗旨
坚强智能电网.ppt
三、统一坚强智能电网建设的内容
发电环节 通信信息平台
输电环节
智能电网
变电环节
调度环节
用户环节 配电环节
三、统一坚强智能电网建设的内容
发电 环节
侧重发展清洁能源接入和谐波控制技术。提 高风电、光伏、分布式电源的接入技术水平，即 能接入、稳的住、扰动小；有效控制清洁能源的 谐波注入；大型储能设备与技术的应用；常规电 厂与智能化电网的技术接口。
一、统一坚强智能电网建设的提出
在经济上，2008年百年不遇的经济危机给世界经 济造成重创，为避免世界经济陷入长期的低迷，各国 都推出了大量的经济复苏计划，刺激经济尽快走出低 谷。
从现实看，美国几次停电事故表明，电网公司投 入不足，配电网老化问题显现，主干网不强，供电可 靠性的保证和新能源计划的实施，需要对原有电网进 行建设改造。中国本身，能源安全保障供应压力十分 巨大：经济快速发展对电力的需求日益增长，煤炭、 石油、天然气等不可再生能的储量严重不足，能源与 经济分布严重不平衡， 需要保持电网的快速发展， 满足能源输送和各种新能源的接入。
调度 环节
三、统一坚强智能电网建设的内容
通信信息 平台
为实现上述功能，需要在系统各相关接点设置大 量的实时数据采集、建立数据的传输系统和数据 共享平台，辅之以若干专业配套网络，支持智能 电网的体系的运行。
四、统一坚强智能电网建设发展阶段
到2020年全面建成坚强 智能电网，技术和装全 面达到国际领先水平 到2015年基本建成坚强 智能电网，关键技术和 装备达到国际领先水平 到2011年，坚强智能电 网关键技术设备研究和 建设试点全面开展。
统一坚强智能电网建设
2009.09
提纲
一、统一坚强智能电网建设的提出
(1)智能电网的概念特性和驱动力PPT课件
2003—2005年间，美国智能电网研究开始蓬勃发 展，DOE（美国能源部）先后发布了 “Grid 2030” 、“国家输电技术路线图”，描绘美国未来电网远景 和技术战略；发起了“Grid Wise”和“现代电网 (MGI）”等项目，随后几年，美国电力企业开始在 智能电网领域开展一系列实践。
8
1.2 国外智能电网起源及发展历程 ----欧洲
分布式风 力发电
分布式储能
变电站
屋顶光伏
智能计量 计费
需求侧管理
智能 传感器
智能 传感器
洁净发电与排放控制 大容量储能 新型FACTS元件与HVDC
热泵/分布式热电联供
插电式混合动力车
分布式电力与微网
智能用户与高效用能
无处不在的传感与监控系统智能电网技E术监MS控, D与M管S,理SC系A统DA
暖通系统动态 控制
----对比分析
2003
DOE发布
Grid2030 2002
1998
EPRI推动“IECSA” 及后续“智能电网”
EPRI提出
（IntelliGrid）
“复杂交互式网络
/系统”（CIN/SI）
2004 DOE启动 GridWise
2005 DOE与NETL 发起“现代电网”
2009 奥巴马将“智能电网” 提升为美国国家战略
13
2. 智能电网概念和特征 ----总体
• 定义：以物理电网为基础，将现代先进的传感测量技 术、通讯技术、信息技术、计算机技术和控制技术与 物理电网高度集成而形成的新型电网。
• 目的:它以充分满足用户对电力的需求，优化资源配 置，确保电力供应的安全性、可靠性和经济性，满足 环保约束，保证电能质量和适应电力市场化发展等为 目的，实现对用户可靠、经济、清洁、互动的电力供 应和增值服务。
8
1.2 国外智能电网起源及发展历程 ----欧洲
分布式风 力发电
分布式储能
变电站
屋顶光伏
智能计量 计费
需求侧管理
智能 传感器
智能 传感器
洁净发电与排放控制 大容量储能 新型FACTS元件与HVDC
热泵/分布式热电联供
插电式混合动力车
分布式电力与微网
智能用户与高效用能
无处不在的传感与监控系统智能电网技E术监MS控, D与M管S,理SC系A统DA
暖通系统动态 控制
----对比分析
2003
DOE发布
Grid2030 2002
1998
EPRI推动“IECSA” 及后续“智能电网”
EPRI提出
（IntelliGrid）
“复杂交互式网络
/系统”（CIN/SI）
2004 DOE启动 GridWise
2005 DOE与NETL 发起“现代电网”
2009 奥巴马将“智能电网” 提升为美国国家战略
13
2. 智能电网概念和特征 ----总体
• 定义：以物理电网为基础，将现代先进的传感测量技 术、通讯技术、信息技术、计算机技术和控制技术与 物理电网高度集成而形成的新型电网。
• 目的:它以充分满足用户对电力的需求，优化资源配 置，确保电力供应的安全性、可靠性和经济性，满足 环保约束，保证电能质量和适应电力市场化发展等为 目的，实现对用户可靠、经济、清洁、互动的电力供 应和增值服务。
智能电网及其发展态势
智能电网及其发展态势提纲1.智能电网定义及特征2.国外研究现状与成果3.中国智能电网研究现状与发展趋势4.智能电网关键技术介绍1、智能电网定义及特征1.1 智能电网的定义❖以物理电网为基础,将现代先进的传感测量技术、通讯技术、信息技术、计算机技术和控制技术与物理电网高度集成而形成的新型电网。
❖1)充分满足用户对电力的需求和优化资源配置❖2)确保电力供应的安全性、可靠性和经济性❖3)满足环保约束、保证电能质量、适应电力市场化发展等为目的，实现对用户可靠、经济、清洁、互动的电力供应和增值服务。
1.2 智能电网驱动力美国智能电网驱动力美国:２００３年美加大停电后，美国电力行业决心利用信息技术对陈旧老化的电力设施进行彻底改造，开展智能电网研究，以期建设满足智能控制、智能管理、智能分析为特征的灵活应变的智能电网.关键点❖改造老化的电网设备，提高供电的可靠性和安全性❖提高能源的利用效率和技术的先进性❖提高用户对电价的可承受能力❖适用环境和气候的变化，适用可再生能源的接入，降低排放水平❖提高在全球的竞争性(经济危机—产业)欧洲智能电网驱动力欧洲:发展智能电网也有其独特的发展背景，欧洲智能电网的兴起主要是大力开发可再生能源、清洁能源，以及电力需求趋于饱和后提高供电可靠性和电能质量等需求所决定的。
关键点1）供电的安全性问题•一次能源的缺乏、•供电可靠性和电能质量•供电能力（2）环境问题•京都协议•气候变化•保护自然（3）国际电力市场•提供低廉的电价和提高能效•进行创新和提高竞争能力•有关垄断的规程修订美国、欧洲智能电网驱动力安全、可靠、价格合理的电力供应是国家繁荣、安全的重要保证美国•电力需求的增长与日益老化的电网框架之间的矛盾。
•运行成本控制与相应监管政策的不确定性的矛盾•环境压力不可再生能源的过度开采和利用，造成生态环境破坏和能源枯竭•信息化、数字化等新技术的驱动欧洲•欧洲各国的能源政策更加强调对环境的保护和可再生能源发展，尤其是鼓励风能、太阳能和生物质能等可再生能源发展•欧盟和相关国家的政策鼓励和支持，提倡低碳发电、可再生能源电力和高效的能源利用方式，用以减小碳化物的排放，保护环境•现代新技术的驱动中国智能电网驱动力中国的情况不是特例，全球电力行业的发展都面临诸多挑战，既有共性，也有各地区特有的问题。

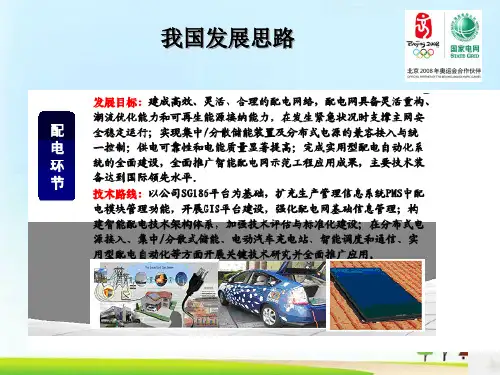

我国的智能电网末来发展研讨(ppt 58页)
一体化电网特点： 1.广域，交直流，跨区，全国，输配电一体化; 2.能量，数据，资金“三流”合一； 3.电网与环境的自然相处之道。
内容： 1.深入系统研究一体化电网的安全理论和分析 方法，着重在实时系统中的应用; 2.构建电网输电配电的智能调度平台; 3.构思电网一体化的虚拟运营平台。
四川省智能电网 重点实验室
电网是智能电网发展的基础。①对全网 运行状态的实时监测，利用监测数据进 行连续的自分析、自诊断，及时发现电 网故障隐患，并用自动控制手段将故障 消灭在萌芽状态；②电网能及时监测到
四川省智能电网 重点实验室
• 2）环保层面 • 清洁、环保的能源结构是智能电
网发展的内在要求。电网能够兼容 集中式发电和分布式发电模式，支 持风能、太阳能等清洁能源发电以 及电网储能设备的接入，并通过合
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我川省智能电网 重点实验室
• 四川电网特点： 水电丰富，低碳电力是主要电源特点； 川电外送，交直流混合大容量、远距离
四川省智能电网 重点实验室
• 现有基础： 以二滩送出和川电东送为基础形
成了较完善的安控系统，在冰灾、 地震中发挥了巨大作用； 在川电外送线路上采用了宏微观 观测、合理规划通道、科学划定冰
四川省智能电网 重点实验室
• 主要从以下四方面加强智能电网建设： • 1）电网层面 • 拥有强大自愈和抗外界干扰能力的
统推广；（★）
• 3）线路、变电站等设备的自诊断 和状态检修；（★）
四川省智能电网 重点实验室
• 市场层面 • 1）智能电表及其规范体系；（★） • 2）基于智能电表的高级计量管理体系；
内容： 1.深入系统研究一体化电网的安全理论和分析 方法，着重在实时系统中的应用; 2.构建电网输电配电的智能调度平台; 3.构思电网一体化的虚拟运营平台。
四川省智能电网 重点实验室
电网是智能电网发展的基础。①对全网 运行状态的实时监测，利用监测数据进 行连续的自分析、自诊断，及时发现电 网故障隐患，并用自动控制手段将故障 消灭在萌芽状态；②电网能及时监测到
四川省智能电网 重点实验室
• 2）环保层面 • 清洁、环保的能源结构是智能电
网发展的内在要求。电网能够兼容 集中式发电和分布式发电模式，支 持风能、太阳能等清洁能源发电以 及电网储能设备的接入，并通过合
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我国发展思路
我川省智能电网 重点实验室
• 四川电网特点： 水电丰富，低碳电力是主要电源特点； 川电外送，交直流混合大容量、远距离
四川省智能电网 重点实验室
• 现有基础： 以二滩送出和川电东送为基础形
成了较完善的安控系统，在冰灾、 地震中发挥了巨大作用； 在川电外送线路上采用了宏微观 观测、合理规划通道、科学划定冰
四川省智能电网 重点实验室
• 主要从以下四方面加强智能电网建设： • 1）电网层面 • 拥有强大自愈和抗外界干扰能力的
统推广；（★）
• 3）线路、变电站等设备的自诊断 和状态检修；（★）
四川省智能电网 重点实验室
• 市场层面 • 1）智能电表及其规范体系；（★） • 2）基于智能电表的高级计量管理体系；
