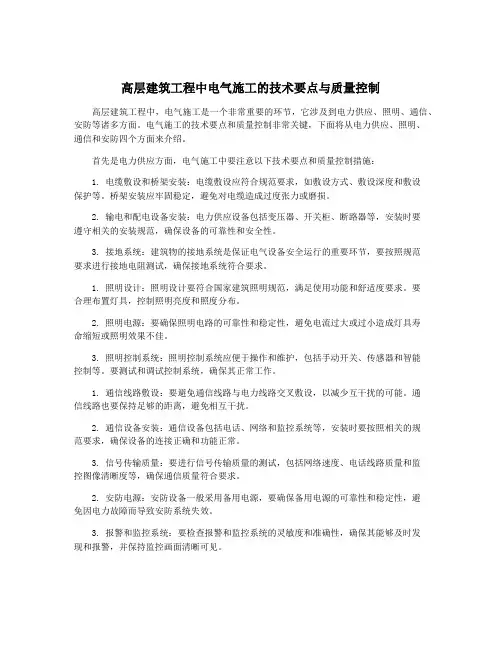

高层建筑工程中电气施工的技术要点与质量控制
高层建筑工程中电气施工的技术要点与质量控制高层建筑工程中，电气施工是一个非常重要的环节，它涉及到电力供应、照明、通信、安防等诸多方面。
电气施工的技术要点和质量控制非常关键，下面将从电力供应、照明、通信和安防四个方面来介绍。
首先是电力供应方面，电气施工中要注意以下技术要点和质量控制措施：1. 电缆敷设和桥架安装：电缆敷设应符合规范要求，如敷设方式、敷设深度和敷设保护等。
桥架安装应牢固稳定，避免对电缆造成过度张力或磨损。
2. 输电和配电设备安装：电力供应设备包括变压器、开关柜、断路器等，安装时要遵守相关的安装规范，确保设备的可靠性和安全性。
3. 接地系统：建筑物的接地系统是保证电气设备安全运行的重要环节，要按照规范要求进行接地电阻测试，确保接地系统符合要求。
1. 照明设计：照明设计要符合国家建筑照明规范，满足使用功能和舒适度要求。
要合理布置灯具，控制照明亮度和照度分布。
2. 照明电源：要确保照明电路的可靠性和稳定性，避免电流过大或过小造成灯具寿命缩短或照明效果不佳。
3. 照明控制系统：照明控制系统应便于操作和维护，包括手动开关、传感器和智能控制等。
要测试和调试控制系统，确保其正常工作。
1. 通信线路敷设：要避免通信线路与电力线路交叉敷设，以减少互干扰的可能。
通信线路也要保持足够的距离，避免相互干扰。
2. 通信设备安装：通信设备包括电话、网络和监控系统等，安装时要按照相关的规范要求，确保设备的连接正确和功能正常。
3. 信号传输质量：要进行信号传输质量的测试，包括网络速度、电话线路质量和监控图像清晰度等，确保通信质量符合要求。
2. 安防电源：安防设备一般采用备用电源，要确保备用电源的可靠性和稳定性，避免因电力故障而导致安防系统失效。
3. 报警和监控系统：要检查报警和监控系统的灵敏度和准确性，确保其能够及时发现和报警，并保持监控画面清晰可见。
建筑电气工程施工质量控制要点分析
建筑电气工程施工质量控制要点分析建筑电气工程是建筑施工中不可或缺的一环，对于保障建筑的安全运行和正常使用起着至关重要的作用。
在建筑电气工程施工过程中，质量控制是确保工程质量的关键要素之一。
本文将从多个方面分析建筑电气工程施工质量控制的要点，以帮助施工单位和工程负责人提高工程质量和安全性。
第一，设计合理性在进行建筑电气工程施工前，必须首先进行详细的工程设计，确保设计合理、符合国家建筑电气工程标准和规范。
设计合理性是建筑电气工程施工质量控制的基础，只有合理的设计才能确保施工的高质量和工程的安全可靠性。
第二，材料质量建筑电气工程施工中使用的各种电缆、开关、插座、灯具等电气设备材料的质量直接影响到施工后电气设备的使用寿命和安全性。
施工单位必须严格按照施工图纸和规范要求选择和使用符合国家标准的电气设备材料，严禁使用过期、劣质的设备材料。
第三，施工过程控制建筑电气工程施工过程中需要严格控制各个环节，确保施工工序正确、操作规范。
施工单位应严格按照设计要求进行线路敷设、接线盒连接、设备安装等工作，绝不允许随意更改线路布置和设备位置，以免影响电气工程的使用效果和安全性。
第四，可靠性测试建筑电气工程施工完成后，施工单位必须对电气设备进行可靠性测试，确保设备的正常运行和安全性。
测试包括漏电保护器测试、线路电阻测试、设备接地测试等，这些测试可以有效地检测电气设备是否存在问题，并及时进行修复和调整。
第五，防雷和过电压保护建筑电气工程质量控制的一个重要方面是防雷和过电压保护。
在施工过程中，施工单位必须安装合适的避雷设备和过电压保护装置，保护建筑物以及设备免受雷击和过电压的影响，确保电气设备的长期稳定运行。
第六，施工人员技术素质建筑电气工程的施工要求施工人员的技术素质较高，只有技术熟练、经验丰富的施工人员才能保证施工质量。
施工单位在招聘施工人员时必须严格把关，确保施工人员具备相关的专业资质和丰富的实际操作经验。
综上所述，建筑电气工程施工质量控制要点主要包括设计合理性、材料质量、施工过程控制、可靠性测试、防雷和过电压保护以及施工人员技术素质。

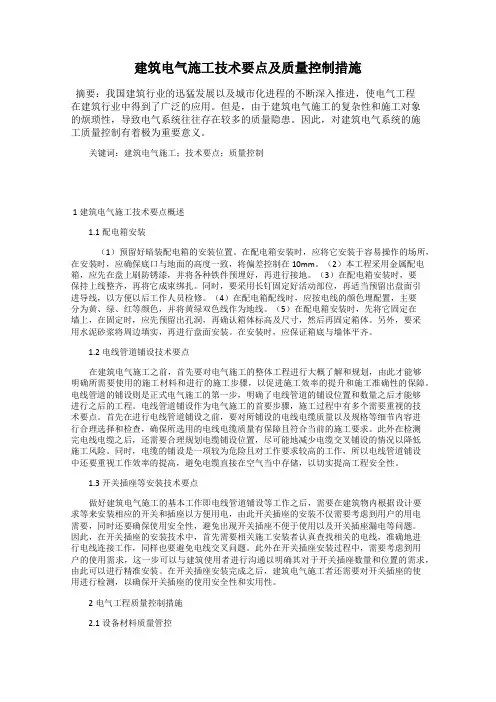

建筑电气施工技术要点及质量控制措施
建筑电气施工技术要点及质量控制措施摘要：我国建筑行业的迅猛发展以及城市化进程的不断深入推进，使电气工程在建筑行业中得到了广泛的应用。
但是，由于建筑电气施工的复杂性和施工对象的烦琐性，导致电气系统往往存在较多的质量隐患。
因此，对建筑电气系统的施工质量控制有着极为重要意义。
关键词：建筑电气施工；技术要点；质量控制1建筑电气施工技术要点概述1.1配电箱安装（1）预留好暗装配电箱的安装位置。
在配电箱安装时，应将它安装于容易操作的场所，在安装时，应确保底口与地面的高度一致，将偏差控制在10mm。
（2）本工程采用金属配电箱，应先在盘上刷防锈漆，并将各种铁件预埋好，再进行接地。
（3）在配电箱安装时，要保持上线整齐，再将它成束绑扎。
同时，要采用长钉固定好活动部位，再适当预留出盘面引进导线，以方便以后工作人员检修。
（4）在配电箱配线时，应按电线的颜色埋配置，主要分为黄、绿、红等颜色，并将黄绿双色线作为地线。
（5）在配电箱安装时，先将它固定在墙上，在固定时，应先预留出孔洞，再确认箱体标高及尺寸，然后再固定箱体。
另外，要采用水泥砂浆将周边填实，再进行盘面安装。
在安装时，应保证箱底与墙体平齐。
1.2电线管道铺设技术要点在建筑电气施工之前，首先要对电气施工的整体工程进行大概了解和规划，由此才能够明确所需要使用的施工材料和进行的施工步骤，以促进施工效率的提升和施工准确性的保障。
电线管道的铺设则是正式电气施工的第一步，明确了电线管道的铺设位置和数量之后才能够进行之后的工程。
电线管道铺设作为电气施工的首要步骤，施工过程中有多个需要重视的技术要点。
首先在进行电线管道铺设之前，要对所铺设的电线电缆质量以及规格等细节内容进行合理选择和检查，确保所选用的电线电缆质量有保障且符合当前的施工要求。
此外在检测完电线电缆之后，还需要合理规划电缆铺设位置，尽可能地减少电缆交叉铺设的情况以降低施工风险。
同时，电缆的铺设是一项较为危险且对工作要求较高的工作，所以电线管道铺设中还要重视工作效率的提高，避免电缆直接在空气当中存储，以切实提高工程安全性。
探究现代建筑电气安装工程质量控制技术要点
探究现代建筑电气安装工程质量控制技术要点摘要：随着建筑行业的高速发展，建筑工程的质量与性能也得到了提升，并且将很多先进技术应用其中，促使其朝着现代化、智能化的方向迈进。
而现代化建筑的施工建设，离不开电气安装工程的施工，为了满足人们的使用需求，提高建筑企业的综合实力，就需要对电气安装工程的质量控制技术要点，展开深入的研究与分析，从而提高工程质量，保障使用安全。
关键词：现代建筑；电气安装工程；质量控制；技术要点引言：现阶段，建筑电气安装工程还存在着一些问题，主要表现在人员素质、设备自身、管理制度三个方面，为电气安装工程埋下了很多的安全隐患。
因此就需要针对这些问题，展开详细深入的分析，然后提出切实可行的解决策略。
一、现代建筑电气安装工程存在的问题（一）人员素质问题电气安装工程，是现代建筑的重要组成部分，因此在建筑施工建设时，也要做好电气安装工程的质量控制，才能满足人们的使用需求。
然而现阶段，电气安装工程还存在着一些问题，如人员素质问题，就直接影响着安装质量与效率。
一方面，电气安装工程，需要由专门的人员操作完成。
而很多安装人员，对于电气工程的了解较少，工作经验缺失，专业技能达不到要求，因此很难保障安装水平[1]。
另一方面，建筑行业在高速发展的同时，施工人员的数量也在不断提升，但是人员素质却没有得到提升。
主要是因为缺乏管理与培训，比如管理制度不全，岗位职责模糊；培训机会较少，内容片面，导致安装人员的综合素质低下，无法满足现代建筑的电气安装工程需求。
（二）设备自身问题设备自身问题，也是现代建筑电气安装工程存在的问题之一，主要表现在：第一，在电气设备采购环节中，过于重视短期效益，忽视了设备的质检验收。
如不符合设计要求、质量得不到保障、规格参数不符等，都将影响着后续的安装质量[2]。
第二，采购人员的思想观念陈旧，忽视设备的采购管理。
比如未进行市场调研分析，选择性价比高的厂商合作；未要求厂商出示相关证书资料，为后续的安装、维护等，埋下了安全隐患。
建筑电气工程质量控制要点
建筑电气工程质量控制要点建筑电气工程质量控制是保障建筑电气系统安全、稳定运行的关键环节。
在建筑电气工程实施过程中，要注意以下几个质量控制要点。
一、设计阶段质量控制要点设计是建筑电气工程的基础，合理的设计可以减少后期的质量问题。
在设计阶段，需要注意以下几个要点：1. 设计可行性：电气设计方案应与建筑工程设计方案相符，满足建筑电气系统的需求，确保电气工程可行。
2. 电气负荷计算：根据建筑物的用途和规模，计算合理的电气负荷，确保电力供应可靠而稳定。
3. 地线与保护接地：确保地线的合理设置和保护接地的完善，以提高电气系统的安全性和稳定性。
4. 配电系统设计：合理布置电力配电设备，设立合适的电缆通道和配电线路，确保电力供应的可靠性和灵活性。
5. 照明系统设计：合理设置照明设备和照明回路，考虑灯具的功率、亮度和照明效果，以提高建筑的照明质量。
二、施工阶段质量控制要点建筑电气工程施工是质量控制的关键环节，需注意以下几个要点：1. 施工方案：制定合理的施工方案，确保施工过程中电气设备和线路的安装顺利进行。
2. 材料选用：使用符合国家标准和规定的电气材料和设备，确保施工质量与工程设计要求相符。
3. 施工工艺：严格按照施工工艺进行操作，避免施工过程中出现疏漏和差错，确保建筑电气系统的质量和可靠性。
4. 线路敷设：合理敷设电缆线路，确保线路的安全、整洁、美观，并避免线路的相互干扰和短路现象。
5. 设备安装：按照设备的安装规范和要求进行安装，确保设备的稳固性和使用寿命。
三、验收阶段质量控制要点建筑电气工程的验收是工程的最后一道质量关口，需注意以下几个要点：1. 测试与检测：对电气系统进行全面的测试和检测，确保设备的运行状态正常，满足设计要求。
2. 安全性能：测试与检测要注重电气系统的安全性能，包括漏电保护、过载保护、短路保护等方面。
3. 可靠性能：测试与检测要注重电气系统的可靠性能，包括电力供应的稳定性和保证质量的持久性。
建筑电气工程质量控制要点
建筑电气工程质量控制要点在建筑工程中，电气工程是一个至关重要的组成部分，其质量的优劣直接影响着建筑物的使用功能、安全性以及能源利用效率。
为了确保建筑电气工程的质量，我们需要关注多个方面的控制要点。
一、施工前的准备工作在施工开始之前，充分的准备工作是确保工程质量的基础。
首先，要对设计图纸进行仔细的审查，确保其符合国家规范和标准，同时满足建筑物的功能需求。
对于图纸中存在的疑问或不合理之处，应及时与设计单位沟通并进行修改。
其次，施工单位应根据工程特点编制详细的施工组织设计和施工方案，明确施工工艺、施工流程、质量控制措施以及安全保障措施等。
施工人员也需要进行技术交底，使其了解施工要求和质量标准。
此外，还需要对施工所需的材料和设备进行严格的检验和选型。
材料和设备的质量直接关系到电气工程的质量，因此必须选择符合国家标准和设计要求的产品。
对于重要的材料和设备，如电线电缆、配电柜、变压器等，应进行抽样检测，确保其性能和质量合格。
二、电线电缆敷设电线电缆的敷设是电气工程中的重要环节。
在敷设过程中，要注意以下几点：首先，要保证电线电缆的规格、型号符合设计要求，并且其绝缘性能良好。
在敷设前，应对电线电缆进行外观检查，看是否存在破损、受潮等情况。
其次，敷设的路径应符合设计要求，避免出现交叉、缠绕等现象。
对于暗敷的电线电缆，要保证敷设深度和保护层厚度符合规范要求，防止在后续的施工中受到损伤。
再者，电线电缆的接头处理要规范。
接头应牢固可靠，接触良好，并且要做好绝缘和防水处理，以防止发生短路、漏电等故障。
三、配电柜和配电箱的安装配电柜和配电箱是电气系统的核心设备，其安装质量直接影响到电气系统的正常运行。
安装前，要对柜体进行检查，确保其外观无损伤，内部元器件齐全、完好。
安装位置应符合设计要求，并且要便于操作和维护。
在安装过程中，要保证柜体的垂直度和水平度符合规范要求，固定牢固可靠。
同时，要注意进线和出线的连接，确保接线正确、牢固，并且标识清晰。
建筑电气工程监理要点及质量控制对策分析
建筑电气工程监理要点及质量控制对策分析一、建筑电气工程监理要点建筑电气工程是建筑工程中不可或缺的一部分，负责供电、照明、通风、空调等系统的设计、安装和调试工作。
在建筑电气工程的施工中，监理是非常重要的环节，负责对施工质量、工程进度、安全生产等方面进行监督和管理。
下面将结合建筑电气工程监理的要点和质量控制对策进行分析。
1. 施工图纸审核在建筑电气工程的监理中，施工图纸审核是非常重要的一环。
监理人员需要对电气工程的施工图纸进行严格审核，包括设计是否符合国家标准、是否与建筑结构相匹配、线路走向是否合理等方面。
只有通过严格的审核，才能确保电气工程施工的准确性和规范性。
2. 施工现场检查监理人员需要定期到施工现场进行检查，确保施工方按照标准施工、保障施工质量和安全。
在检查的过程中，需要重点关注电气设备的安装位置、线路的敷设情况、接地措施等方面。
对于发现的施工问题，监理人员应及时提出整改意见并跟踪整改情况。
3. 施工质量验收建筑电气工程施工完成后，监理人员需要对施工质量进行验收。
验收内容包括设备的安装质量、线路的敷设质量、接地和接地电阻值等方面。
只有在质量验收合格后，才能允许该工程投入使用。
4. 安全生产监督在建筑电气工程施工过程中，监理人员还需要加强对安全生产的监督。
确保施工方严格按照相关安全规定进行施工，有效避免施工事故的发生。
二、质量控制对策分析1. 加强监理人员培训建筑电气工程监理对人员的专业技能要求较高，监理人员需要具备丰富的电气工程施工经验和理论知识。
监理单位需要加强对监理人员的培训，不断提升其专业水平，确保其能够进行准确、严谨的施工监理工作。
2. 强化施工过程管理为了提高建筑电气工程的施工质量，监理单位需要对施工过程进行严格管理。
包括加强对施工现场的巡查、加强对施工方的监督、严格按照施工图纸要求进行施工等方面。
监理单位需要建立完善的信息反馈机制，及时了解施工过程中出现的问题，有针对性地提出解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
现代建筑电气施工技术及控制要点
作者：朱小进
来源：《建筑工程技术与设计》2015年第07期
【摘要】现而今，人们随着生活水平的不断提高，对建筑电气工程施工质量的要求也是越
来越高。其技术质量的好坏成为反映整个建筑施工优劣的重要标准。建筑施工单位要想为业主
提供更为经济适用、美观便捷的居住环境，必须不断提升相关技术人员的施工水准，同时不断
更新和优化电气施工技术手段，进而充分保障建筑电气工程质量，为人们提供更加宜居的生活
环境。
【关键词】建筑电气；施工技术；要点
引言
电气工程是建筑的重要组成部分，电气工程施工的质量很大程度上决定了整个建筑工程项
目的建设质量、工期和施工人员的安全等，并且影响竣工后建筑的使用功能和使用安全，具有
重要的现实意义。对于建筑电气工程而言，从项目开工到竣工，施工技术对于电气工程施工的
质量始终都起着至关重要的作用。所以必须加强对建筑电气施工技术的研究。
一、现代建筑电气施工中常见的技术问题
1、电气设计没有深度。实际中由于电气施工图纸设计上深度不够，导致文件也没有可实
践性，因此容易给施工过程造成一系列的难度，对整个工程施工的进度都造成一定程度的影
响，要想达到预期的质量标准难度则更大。除此之外，建筑电气施工图因为设计的深度不够，
编制的文件并不能满足应有的工程需求，比如在照明系统中设计图纸并不满足具体的设计规
格、没有将设备的型号进行详细的标注，造成电力设备在使用中缺陷重重。
2、电气施工中管线铺设不达标准。多数建筑电气施工人员由于对具体的操作流程不熟
悉，甚至一部分施工人员自身技能水平不达标，在电气施工过程中知识依样画葫芦，造成电气
施工中管线铺设问题上问题层出不穷。比如有些施工人员在铺设管线时，对金属管口的毛刺处
理不够妥当，造成后期出现焊接质量较差的问题；有些铺设的电线管厚度达不到标准，选择事
没有按照规范的要求进行；有的在预埋电线管时预埋深度不够，造成电线暴露在外面，影响到
最终的穿线效果；有的在铺设钢管时没有对管径进行充分的考虑，接地时不符合要求最终影响
到接地效果。诸多问题的暴露都说明不合格的管线铺设容易引起后续的使用质量。
3、电气防雷接地施工不当。电气工程施工中必须要考虑的问题就是防雷问题，电气工程
的设施以及地面建筑会因为受到雷击造成非常不利的后果，对于民众的财产以及生命安全都会
带来不便。电气工程防雷接地中最常见的问题就是不够准确的避雷定位，采用不符合质量要求
龙源期刊网 http://www.qikan.com.cn
的非镀锌圆管；建筑的露天部分防雷措施不够，防雷设施的末端防腐工作不到位，防雷接地阻
尼相对来说较大，不满足规范的基本要求。
二、建筑电气工程施工技术控制要点
1、防雷接地施工工艺
1.1利用无防水底板钢筋和基础主筋做综合接地装置：按设计图尺寸位置要求，标好位
置，将底板钢筋上层主筋搭接焊好间距不大于20x20m的网格，并在适当位置取若干点与下层
钢筋做可靠焊接；再将柱主筋底部与基础主筋、底板上层主筋搭接焊好不同标高处利用两根竖
向结构筋上下贯通，并在室外每个测试点地面以下lm处预留40x4热镀锌扁钢至散水以外，并
将两根主筋用色漆做好标记以便于引出和检查。及时请质检部门及监理进行隐检，同时做好隐
检记录。
1.2根据设计图位置利用建筑物结构内两根主筋作为防雷引下线，引下线沿建筑物周圈均
匀布置，间距不大于18m。
1.3 30m以上作均压环防侧击雷：每隔3层沿建筑物四周利用结构圈梁里的主筋与引下线
用预先准备好的跨接圆钢焊接成一体，同时用25*4镀锌扁钢把建筑物外檐金属门、窗、栏
杆、扶手等金属部件与结构圈梁、柱筋中引下线焊成一个整体。
1.4屋顶避雷带安装：避雷带沿女儿墙四周敷设，热镀锌圆钢避雷带支持卡子间距为lm左
右，但必须一致，转角处悬空段不大于1m，避雷带高出屋面装饰或女儿墙O.15m，同时屋面
采用热镀锌圆钢组成不10*lOm或12*8m的避雷网格。避雷网格沿屋面敷设，所有高出屋面的
各种金属构件均需与避雷带焊接相连。
2、等电位接地施工工艺
2.1配电室内在适当的位置预留60x6镀锌扁钢作为主接地线，该主接地线应和基础接地
网、柱内作为避雷引下线的主钢筋可靠焊接，此柱内主筋与基础底板内钢筋可靠焊接，此外电
气竖井、电梯井道、弱电中心、设备用房、水泵房等预留60x6热镀锌扁钢与作为综合接地体
连接的基础底板内主筋可靠焊接，并设置等电位联结箱，作局部等电位连接。
2.2建筑物内保护干线、设备金属总管、建筑物金属构件包括建筑物金属结构等部位进行
联接。凡正常不带电，绝缘破坏时可能带电的金属外壳、穿线钢管、电缆外皮、支架等均可靠
与接地系统连接。
2.3卫生间等电位接地：卫生间所有金属管道作局部等电位联接。币每层楼板钢筋均与引
下线焊接形成等电位连接。所有引入建筑物的各种金属管道外墙处预留镀锌圆钢与综合接地装
置可靠焊接，管道施工完毕后，再用卡箍连接或焊接。
龙源期刊网 http://www.qikan.com.cn
3、金属线槽、桥架安装
3.1测量定位。用弹线法标识桥架的安装位置，确定好支架的固定位置，做好标记。竖井
内桥架定位应先用悬钢丝法确定安装基准线，如预留洞不合适，应及时调整，并做好修补。
3.2制作安装。依据施工图设计标高及桥架规格，进行定位，然后依照测量尺寸制作支
架，支架进行工厂化生产。沿梁底吊装或靠墙支架安装，在公共场所结合结构构件并考虑建筑
美观及检修方便，采用靠墙、柱支架安装或屋架下弦构件上安装。靠墙安装支架固定采用膨胀
螺栓固定，支架间距不超过2m。在直线段和非直线段连接处、过建筑物变形缝处和弯曲半径
大于300mm的非直线段中部应增设支吊架，支吊架安装应保证桥架水平度或垂直度符合要
求。
3.3桥架安装。对于特殊形状桥架，将现场测量的尺寸交于材料供应商，由供应商依据尺
寸制作，减少现场加工。桥架材质、型号、厚度以及附件满足设计要求。桥架安装前，必须与
各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管及空调、排风设备发生矛盾。
将桥架举升到预定位置，与支架采用螺栓固定，在转弯处需仔细校核尺寸，桥架宜与建筑物坡
度一致，在圆弧形建筑物墙壁的桥架，其圆弧宜与建筑物一致。桥架与桥架之间用连接板连
接，连接螺栓采用半圆头螺栓，半圆头在桥架内侧。桥架之间缝隙须达到设计要求，确保一个
系统的桥架连成一体。
3.4接地处理。镀锌桥架之间可利用镀锌连接板作为跨接线，把桥架连成一体，在连接板
两端不不少于两只连接螺栓上加镀锌弹簧垫圈，非镀锌桥架之间用不小于4m㎡软铜线进行跨
接，再将桥架与接地线相连，形成电气通路。桥架整体与接地干线应有不少于两处的连接。
4、电缆敷设
采用水平敷设，以及电缆敷设采用人力拉引。电缆敷设时，应注意电缆弯曲半径应符合规
范要求。电缆在桥架内敷设应有适量的蛇型弯，电缆的两端、过管处、垂直位差处均应留有适
当的余度。币电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐
蔽工程验收。电缆沿桥架敷设时，应单层敷设，排列整齐。不得有交叉，拐弯处应以最大截面
电缆允许弯曲半径为准。同等级电压的电缆沿桥架敷设时，水平净距不得小于35mm。
结束语
综上所述，电气工程在当前飞速发展的建筑行业背景下，其牵涉的领域更广更多，需要的
技术水平也更高。为了有效避免建筑电气工程出现质量问题，影响到民众的正常生产生活秩
序，需要建设施工单位加以重视，对施工人员积极展开技能培训，进而保障电气工程的高质量
和高品质。
参考文献
龙源期刊网 http://www.qikan.com.cn
[1]周宏凯.谈建筑电气工程施工[J].山西建筑，2013（17）：122.
[2]李继军.电气工程施工中应注意的几个问题[J].企业技术开发，2013（19）：55-57.
[3]孙文晨.加强建筑电气工程施工技术管理的探讨[J].工程质量，2012（18）：151-152.
