LCD1602原理及显示程序
lcd1602简介
LCD1602简介1. 什么是LCD1602？LCD1602是一种基于液晶显示技术的字符型显示模块，它可以显示16x2个字符。
它广泛应用于嵌入式系统、自动化设备和电子产品等领域，是一款非常常见的显示模块。
2. LCD1602的特性•显示能力强：LCD1602能够显示16列2行共32个字符，每个字符由5x8个像素点组成。
•低功耗：LCD1602的功耗非常低，适合长时间运行的场景。
•用户友好：LCD1602的显示效果清晰，易于阅读，界面简洁直观。
•简易控制：LCD1602的控制方式简单，只需要几条数据线和几个控制信号即可进行基本的显示操作。
3. LCD1602的工作原理LCD1602由一个液晶显示器和一个控制电路板组成。
液晶显示器由16个字符和每个字符5x8的像素点组成，通过液晶分子的电场调整能够控制像素点的亮度。
控制电路板则负责根据用户的指令控制液晶显示器的显示内容。
LCD1602的控制电路采用了并行通信的方式，需要通过几个控制信号和一个数据总线来进行通信。
控制信号包括使能信号（E），读写信号（RW）和数据/命令选择信号（RS）。
数据总线则用于传输数据和命令。
控制LCD1602的步骤大致如下： 1. 发送初始化命令：初始化LCD1602的内部寄存器。
2. 发送显示命令：控制LCD1602显示内容的相关参数，如显示模式、光标设置等。
3. 发送数据：将需要显示的字符数据发送给LCD1602。
4. LCD1602的应用领域由于LCD1602具有简单易用的特点，它被广泛应用于各种嵌入式系统、自动化设备和电子产品中。
一些常见的应用领域包括：•工业自动化：LCD1602可以作为工业设备的人机界面，用于显示设备的状态、参数等信息。
•家电控制：LCD1602可以作为家电设备的显示屏，用于显示时间、温度、湿度等信息。
•智能家居：LCD1602可以作为智能家居系统的控制界面，用于显示和操作系统的各种功能。
•教育培训：LCD1602可以作为教学实验平台的显示模块，用于展示实验结果和相关信息。

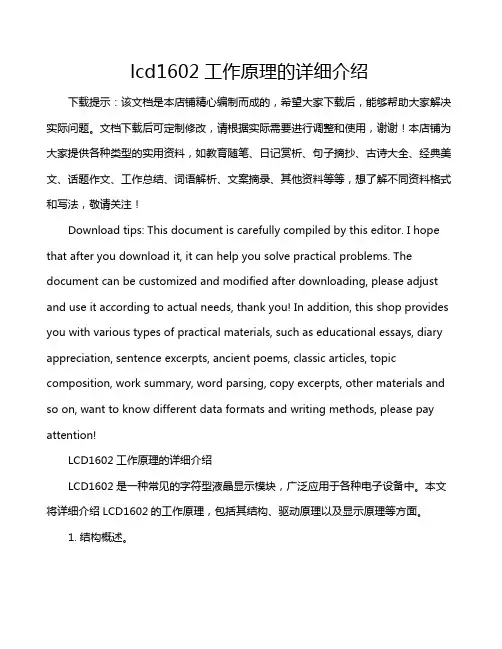

lcd1602工作原理的详细介绍
lcd1602工作原理的详细介绍下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!LCD1602工作原理的详细介绍LCD1602是一种常见的字符型液晶显示模块，广泛应用于各种电子设备中。

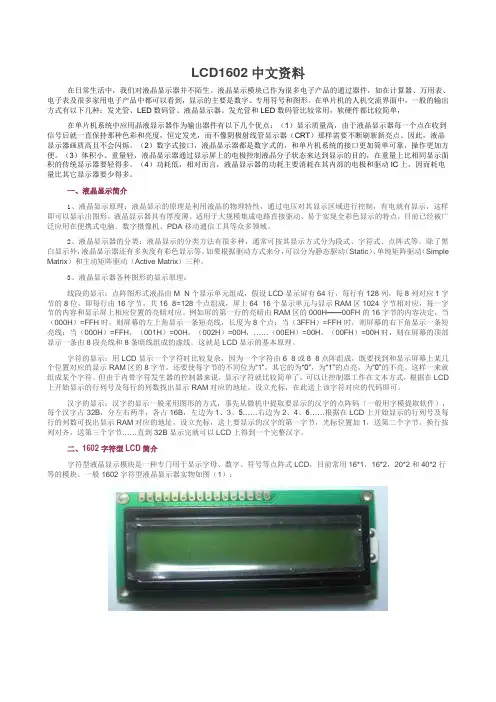

LCD1602和LM016l中文资料
LCD1602中文资料在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在单片机系统中应用晶液显示器作为输出器件有以下几个优点：（1）显示质量高，由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。
因此，液晶显示器画质高且不会闪烁。
（2）数字式接口，液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
（3）体积小、重量轻，液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
（4）功耗低，相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
一、液晶显示简介1、液晶显示原理：液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
2、液晶显示器的分类：液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
3、液晶显示器各种图形的显示原理：线段的显示：点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。

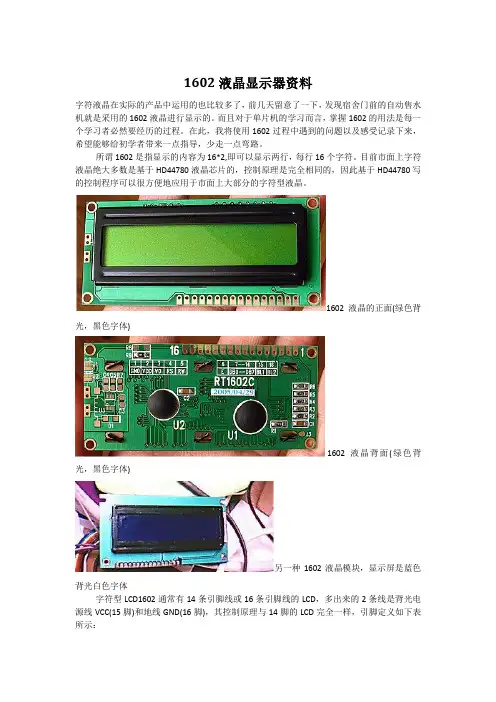

1602液晶显示器资料
1602液晶显示器资料字符液晶在实际的产品中运用的也比较多了，前几天留意了一下，发现宿舍门前的自动售水机就是采用的1602液晶进行显示的。
而且对于单片机的学习而言，掌握1602的用法是每一个学习者必然要经历的过程。
在此，我将使用1602过程中遇到的问题以及感受记录下来，希望能够给初学者带来一点指导，少走一点弯路。
所谓1602是指显示的内容为16*2,即可以显示两行，每行16个字符。
目前市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
1602液晶的正面(绿色背光，黑色字体)1602液晶背面(绿色背光，黑色字体)另一种1602液晶模块，显示屏是蓝色背光白色字体字符型LCD1602通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，引脚定义如下表所示：HD44780内置了DDRAM、CGROM和CGRAM。
DDRAM就是显示数据RAM，用来寄存待显示的字符代码。
共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。
但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。
那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。
第二行也一样用前16个地址。
对应如下：DDRAM地址与显示位置的对应关系（事实上我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码)并不能显示1出来。
这是一个令初学者很容易出错的地方，原因就是如果你要想在DDRAM的00H 地址处显示数据，则必须将00H加上80H，即80H，若要在DDRAM的01H处显示数据，则必须将01H加上80H即81H。
LCD1602
我们往DDRAM里的 我们往DDRAM里的00H地址处送一个数据，譬如0x31(数字1的代码) 里的00H地址处送一个数据，譬如0x31(数字 的代码) 地址处送一个数据 数字1 并不能显示1出来。这是令初学者很容易出错的地方， 并不能显示1出来。这是令初学者很容易出错的地方，原因就是如果 你要想在DDRAM的00H地址处显示数据，则必须将00H加上 你要想在DDRAM的00H地址处显示数据，则必须将00H加上80H， 地址处显示数据 加上80H， 即0X80+0x00，若要在DDRAM的01H处显示数据，则必须将01H加上 0X80+0x00，若要在DDRAM的01H处显示数据，则必须将01H加上 处显示数据 80H即 0X80+0x01。依次类推。一会讲控制指令的的第8 DDRAM地 80H即 0X80+0x01。依次类推。一会讲控制指令的的第8条DDRAM地 址的设定时，你就可以明白了 址的设定时，
1.清屏指令 1.清屏指令
功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入“空白”的字符码20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为0。
2.光标归位指令 2.光标归位指令
功能：<1> 把光标撤回到显示器的左上方; <2> 把地址计数器(AC)的值设置为0; <3> 保持DDRAM的内容不变 3.输入模式设置指令 输入模式设置指令
功能：设定每次写入1位数据后光标的移位方向，并且设定每次写入的一个字符是否 移动。 参数设定的情况如下所示： 位名 设置 I/D 0=写入新数据后光标左移 1=写入新数据后光标右移 S 0=写入新数据后显示屏不移动 1=写入新数据后显示屏整体右移1个字

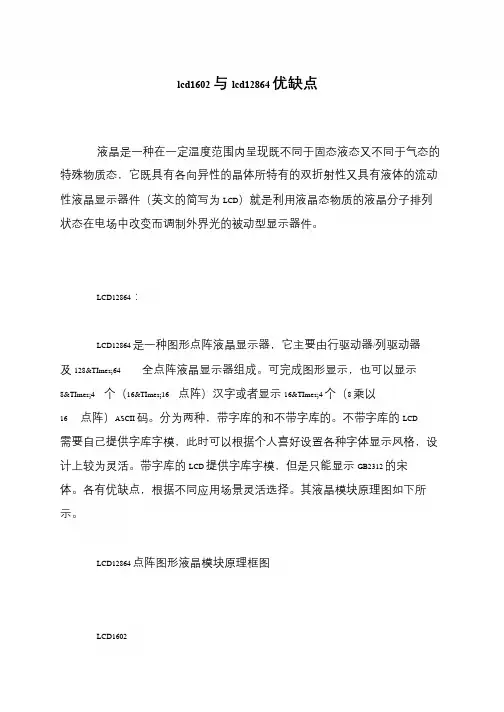

lcd1602与lcd12864优缺点
lcd1602 与lcd12864 优缺点
液晶是一种在一定温度范围内呈现既不同于固态液态又不同于气态的特殊物质态，它既具有各向异性的晶体所特有的双折射性又具有液体的流动性液晶显示器件（英文的简写为LCD）就是利用液晶态物质的液晶分子排列状态在电场中改变而调制外界光的被动型显示器件。
LCD12864：
LCD12864 是一种图形点阵液晶显示器，它主要由行驱动器/列驱动器
及128&TImes;64 全点阵液晶显示器组成。
可完成图形显示，也可以显示
8&TImes;4 个（16&TImes;16 点阵）汉字或者显示16&TImes;4 个（8 乘以
16 点阵）ASCII 码。
分为两种，带字库的和不带字库的。
不带字库的LCD
需要自己提供字库字模，此时可以根据个人喜好设置各种字体显示风格，设计上较为灵活。
带字库的LCD 提供字库字模，但是只能显示GB2312 的宋
体。
各有优缺点，根据不同应用场景灵活选择。
其液晶模块原理图如下所示。
LCD12864 点阵图形液晶模块原理框图
LCD1602。
1602最详细资料
一、关于LCD1602：在编写LCD1602程序前，我们必须了解其手册上一些非常重要的信息，如果这些信息不能理解透彻，编程可能会遇到或多或少的问题，在此先大致归纳几点。
1．管脚：1602共16个管脚，但是编程用到的主要管脚不过三个，分别为：RS(数据命令选择端),R/W（读写选择端）,E（使能信号）;以后编程便主要围绕这三个管脚展开进行初始化，写命令，写数据。
以下具体阐述这三个管脚：RS为寄存器选择，高电平选择数据寄存器，低电平选择指令寄存器。
R/W为读写选择，高电平进行读操作，低电平进行写操作。
E端为使能端，后面和时序联系在一起。
除此外，D0~D7分别为8位双向数据线。
2．操作时序：信号真值表RS R/W EN 操作说明0 0 1→0 写入指令D0~D70 1 1 读出的D0~D7状态字1 0 1→0 写入D0~D7数据1 1 1 读出D0~D7数据注：关于E=H脉冲——开始时初始化E为0，然后置E为1，再清0.读取状态字时，注意D7位，D7=1，禁止读写操作；D7=0，允许读写操作；所以对控制器每次进行读写操作前，必须进行读写检测。
（即后面的读忙子程序）3．指令集：LCD_1602 初始化指令小结：0x38 设置16*2显示，5*7点阵，8位数据接口0x01 清屏0x0f 开显示，显示光标，光标闪烁0x08 关闭显示0x0e 开显示，显示光标，光标不闪烁0x0c 开显示，不显示光标0x06 地址加1，当写入数据的时候光标右移0x02 地址计数器AC=0;（此时地址为0x80）光标归原点，但是DDRAM中断内容不变0x18 光标和显示一起向左移动4．显示地址：LCD1602内部RAM显示缓冲区地址的映射图，00～0F、40～4F分别对应LCD1602的上下两行的每一个字符，只要往对应的RAM地址写入要显示字符的ASCII代码，就可以显示出来。
5．读写时序：时序图1602手册中有，这里不引用了。
LCD1602+液晶显示数字电子钟+报告书
LCD1602中文资料介绍用LCD1602 液晶显示数字电子钟，整点蜂鸣器提醒，时间可自行调整。
同时用一个功能键切换显示日期（也可更改调整）和秒表。
本设计有五个按键，第一个是功能键，切换三个功能，分别是日期、时间和秒表；第二个是调整键，按一下屏幕不会变化，只有当按调整加减键时，屏幕就会变化。
例如：一上电显示的是年月日，然后想调整，按一下调整键，屏幕无变化，按调整加减键，屏幕就会变化，date变成tzy,表示正在调整年。
年调整好后，再按一下第二个调整键，屏幕无变化，按调整加减键，屏幕就会变化，tzy变成tzm,表示正在调整月。
其他类似。
第三四个键是加减键；第五个是调整好后的确认键和秒表的确认键。
操作说明：比如要调整日期，先按一下调整p2.1键（左边数第二个键），然后按加1键p2.2或减1键p2.3，第一次是让调整年，年调整后再按调整p2.1键，这次是调整月。
调整后再按调整p2.1键，最后是调整日。
调整好后按确认键p2.4，这样年月日就设置好了。
年月日设置好后按功能切换键p2.0它会回到时间设置上，调整方法和调整年月日类似。
电路原理图:目录扉页答辩许可证毕业设计（论文）任务书中文摘要英文摘要目录文献综述一.选题的目的及意义二.研究领域概况三.文献分析四.研究思路及方案五.进度计划六.参考文献专题论文正文1.引言2.核心芯片简介2.1AT89S51的结构和特点2.1.1芯片引脚及结构特点2.1.2主要功能特性2.1.3AT89S51的新功能2.1.4单片机内部结构及说明2.2 1602液晶显示器的结构及工作原理2.2.1液晶显示器的引脚功能及内部结构图2.2.2CGROM和CGRAM中字符代码与图形对应关系2.2.3液晶模块内部控制器指令说明3.方案设计及论证4.硬件设计4.1.1芯片接口与显示设计4.2.1单片机复位电路设计4.2.2单片机晶振电路设计4.2.3单片机报时电路设计4.2.4单片机下载程序电路设计4.2.5按键功能描述及调试过程5.结论致谢参考文献实习报告外文中文论文缩写电路图§§§基于LCD1602的数字电子钟§§§购物从这里开始：/CD.asp此设计费用为:基本费用155+20(LCD1602)+1(蜂鸣器)+1(电位器)+3(6个12*12*6按键)=180元. 用LCD1602 液晶显示数字电子钟，整点蜂鸣器提醒，时间可自行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCD1602原理及显示程序
LCD1602是一种常用的液晶显示器模块，具有16列2行的显示区域，可以用于显示各种文字和简单的图形。
它广泛应用于各种电子产品中，如
计算器、电子钟表、仪器仪表等。
本文将介绍LCD1602的工作原理和显示
程序设计。
LCD1602模块由液晶显示面板、驱动芯片和背光源组成。
其中驱动芯
片负责向液晶面板发送控制信号和数据信号，控制液晶分子的取向和光的
穿透程度，从而实现图像的显示。
背光源则提供背光，使得图像可以在暗
环境下清晰可见。
液晶显示面板是LCD1602模块最关键的部分。
它由两片平行的玻璃基
板构成，中间夹层有液晶层和极板。
液晶层是一种特殊的有机化合物，具
有液态和固态之间的特性。
液晶分子有两种主要的排列方式，即平行排列
和垂直排列，通过调节驱动芯片发送的电压信号，可以改变液晶分子的排
列方式，进而控制光的透射和反射。
极板则起到滤光器的作用，可以控制
光的偏振方向。
为了控制LCD1602模块进行显示，我们需要通过IO口与其连接，并
向其发送控制信号和数据信号。
以下是一个基本的LCD1602显示程序的设
计过程：
1.初始化LCD1602模块：
a.设置LCD1602的工作模式，例如行数、字体大小等。
b.设置显示模式，例如显示打开、显示关闭、光标光灭等。
2.发送指令到LCD1602模块：
a.选择指令寄存器，RS引脚置低电平。
b.向数据总线发送指令数据。
c.发送使能信号，EN引脚从高到低电平进行一个脉冲，使得LCD1602芯片接收到指令。
3.发送数据到LCD1602模块：
a.选择数据寄存器，RS引脚置高电平。
b.向数据总线发送需要显示的数据。
c.发送使能信号，EN引脚从高到低电平进行一个脉冲，使得LCD1602芯片接收到数据。
4.清除LCD1602模块的显示内容：
a.发送清除显示指令到LCD1602模块。
5.控制LCD1602模块的光标位置：
a.发送光标位置指令到LCD1602模块。
6.控制LCD1602模块的背光亮度：
a.通过PWM控制背光源的亮度。
以上是一个基本的LCD1602显示程序的设计过程，具体的代码实现可以根据不同的开发环境和编程语言进行。
通过合理的控制指令和数据的发送，可以实现各种文字和图形的显示。
同时，还可以通过使用延时函数或者定时器来实现动态显示和滚动显示等特效。
总结：
LCD1602是一种常见的液晶显示器模块，具有16列2行的显示区域。
它通过控制液晶分子的排列方式和光的穿透程度来实现图像的显示。
通过
发送指令和数据到LCD1602模块，可以控制其显示内容、光标位置和背光
亮度等。
通过合理设计的显示程序，可以实现各种灵活多样的显示效果。
