电工学理论基础知识
对于“Y”接法,因U线= Ｉ线=Ｉ相，则P =3 xＩ相x = Ｉ线Ｕ线Cosø
对于“Δ”接法，因因Ｉ线= Ｕ线=Ｕ相，则P =3 xＵ线x = Ｉ线Ｕ线Cosø
示例一：某单相电焊机，用钳表测出电流为7.5A,用万能表测出电压为380V,设有功系数为0.5,求有功功率.
吸引型电磁式仪表工作原理：线圈通电后,铁片被磁化,无论在那种情况下都能使时钟顺时方向转动.
排斥型电磁式仪表工作原理：线圈通电后,动定铁片被磁化,动定铁片的同极相对,互相排斥,使动铁片转动.
成正比,与电阻成反比,称为部分欧姆定律.计算公式为
U = IR
1.3.3全电路欧姆定律:在闭合电路中(包括电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为
其中R为外电阻,r0为内电阻,E为电动势
电路的连接(串连、并连、混连)
1.4.1串联电路
向运动就形成电流.
1.2.1.2电流具备的条件:一是有电位差,二是电路一定要闭合.
1.2.1.3电流强度:电流的大小用电流强度来表示,基数值等于单位时间内
通过导体截面的电荷量,计算公式为
其中Q为电荷量(库仑); t为时间(秒/s); I为电流强度
1.2.1.4电流强度的单位是“安”,用字母“A”表示.常用单位有:千安(KA)、安(A)、毫安(mA)、微安(uA)
作三角形连接时，U= 127V
三相电路的功率计算
单相有功功率：P = IU (纯电阻电路)
功率因数：衡量电器设备效率高低的一个系数．用Cosø表示.
对于纯电阻电路，Cosø= 1
对于非纯电阻电路，Cosø<1
单相有功功率的计算公式为(将公式一般化) P = IUCosø
三相有功功率：不论“Y”或＂Δ＂接法,总的功率等于各相功率之和
变.
1.2.2.3电压的单位是“伏特”,用字母“U”表示.常用单位有:千伏(KV)、
伏(V)、毫伏(mV)、微伏(uV)
1KV = 103V1V = 103mV1mV = 103uV
1.2.3电动势
1.2.3.1电动势的定义:一个电源能够使电流持续不断沿电路流动,就是因为
它能使电路两端维持一定的
电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.
磁场的磁通变化时,回路中就有电势产生,以上现象称为电磁感应现象.由电磁感应现象产生的电动势叫感应电动势.由感应电动势产生的电流叫感应电流.
自感:由于线圈(或回路)本身电流的变化而引起线圈(回路)内产生电磁感应的现象,叫自感现象.由自感现象而产生的感应电动势叫做自感电动势.
互感:在同一导体内设有两组线圈,电流通过一组线圈时,线圈内产生
1.2.4.2电阻的单位是“欧姆”,用字母“R”表示.
1.2.4.3电阻的计算方式为:
其中l为导体长度,s为截面积,ρ为材料电阻率
铜ρ=0.017铝ρ=0.028
欧姆定律
1.3.1欧姆定律是表示电压、电流、电阻三者关系的基本定律.
1.3.2部分电路欧姆定律:电路中通过电阻的电流，与电阻两端所加的电压
电功和电功率
电功
电流所作的功叫做电功,用符号“Ａ”表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为Ａ=UＩT=Ｉ2RT
电功及电能量的单位名称是焦耳,用符号“Ｊ”表示;也称千瓦/时,用符号“KWH”表示. 1KWH=3.6MＪ
电功率
电流在单位时间内所作的功叫电功率,用符号“P”表示.计算公式为
1KA = 103A1A = 103mA1mA = 103uA
1.2.1.5直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母“I”表示,简称直流电.
1.2.2电压
1.2.2.1电压的形成:物体带电后具有一定的电位,在电路中任意两点之间的
电位差,称为该两点的电压.
1.2.2.2电压的方向:一是高电位指向低电位;二是电位随参考点不同而改
磁通并穿越线圈,而另一组则能产生感应电动势.这种现象叫做互感
二常用电工仪表和测试的认识及应用
1.电工仪表的基本原理
磁电式仪表用符号‘∩’表示.其工作原理为：可动线圈通电时，线圈和永久磁铁的磁场磁场相互作用的结果产生电磁力，从而形成转动力矩，使指针偏转．
电磁式仪表用符号‘‘表示,分为吸引型和排斥型两种.
瞬时值中最大值,叫做交流电动最大值.也叫振幅.符号分别是: Em, Im, Um.
周期、频率和角频率
周期:交流电每交变一次(或一周)所需时间.用符号“T”表示;单位为“秒”,用字母“s”表示; T = 0.02s
I
0 tT = 0.02s(China中国)
频率:交流电每秒交变的次数或周期叫做频率.用符号“f”表示,单位是Hz.
3.电磁和电磁感应;
磁的基本知识
任一磁铁均有两个磁极,即N极(北极)和S极(南极).同性磁极相斥,异性磁极相吸.
磁场:受到磁性影响的区域,显示出穿越区域的电荷或置于该区域中的磁极会受到机械力的作用;也可称磁铁能吸铁的空间,称为磁场.
磁材料:硬磁材料—永久磁铁;软磁材料—电机和电磁铁的铁芯.
电流的磁效应
有效值：正弦交流电的大小和方向随时在变．用与热效应相等的直流电流值来表示交流电流的大小．这个值就叫做交流电的有效值．
纯电阻电路：负载的电路，其电感和电容略去不计称为纯电阻电路．
纯电感电路：由电感组成的电路称为纯电感电路．
纯电容电路：将电容器接在交流电源上组成的电路并略去电路中的一切电阻和电感．这种电路称为纯电容电路．
1.2.3.2电动势的单位是“伏”,用字母“E”表示.计算公式为
(该公式表明电源将其它形式的能转化成电能的能力)其中A为外力
所作的功,Q为电荷量,E为电动势.
1.2.3.3电源内电动势的方向:由低电位移向高电位
1.2.4电阻
1.2.4.1电阻的定义:自由电子在物体中移动受到其它电子的阻碍,对于这种
导电所表现的能力就叫电阻.
三相交流电路
三相交流电的定义：在磁场里有三个互成角度的线圈同时转动，电路里就产生三个交变电动势．这样的发电机叫三相交流发电机，发出的电叫三相交流电．每一单相称为一相．
三相交流电的特点
转速相同，电动势相同；
线圈形状、匝数均相同，电动势的最大值（有效值）相等；
三个电动势之间互存相位差;eA、eB、eC为三相对称电动势.计算公式为:
解：根据公式P = IUCosø，已知Ｉ=7.5A，U = 380V,
Cosø= 0.5
则P = IUCosø= 7.5 x 380 x 0.5 = 1425W
示例二：某单相电焊机,额定耗电量为2.5KW,额定电压为380V, Cosø为0.6,求额定电流.
解：根据公式P = IUCosø，
则Ｉ= ≈11.0A
U线= 380V
UCＣ相电流：流过每一相线圈的电流．
用Ｉ相表示
（三相四线输出）线电流：流过端成的电流．用Ｉ线表
示．
相电流等于线电流．
三角形连接 ＂Δ＂
ABＩ线= 相；Ｕ线=Ｕ相
C
(三线三相输出)
示例：有一三相发电机，其每相电动势为127V，分别求出三相绕组作星形连接和三角形连接时的线电压和相电压
解：作星形连接时，UY相= 127V, UY线= 相= 127V x
eA= EmSinnt
eB= EmSin(wt-1200)
eC= EmSin(wt-2400)
电源的连接(在实际连接中)
星形连接 ＂Ｙ＂
ＡＡ相电压：每个线圈两端的电压．相电
压为220V
UA０线电压：两条相线之间的电压．线电
压为380V
Ｂ相电压与线电压的关系如下：
ＣUBＢU线= 相；Ｕ相= 220V；
1.4.1.3电源串联:将前一个电源的负极和后一个电源的正极依次连接起来.
特点:可以获得较大的电压与电源.计算公式为
E = E1+ E2+ E3+…+ En
r0=r01+r02+r03+…+r0n
1.4.2并联电路
1.4.2.1电阻的并联:将电路中若干个电阻并列连接起来的接法,称为电阻并联.
1.4.2.2并联电路的特点:各电阻两端的电压均相等,即U1= U2= U3= … = Un;电路的总电流等于电路中各支路电流之总和,即I = I1+ I2+ I3+ … + In;电路总电阻R的倒数等于各支路电阻倒数之和,即 .并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.
1.4.1.1电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法.
1.4.1.2电路串联的特点为电流与总电流相等,即I = I1= I2= I3…
总电压等于各电阻上电压之和,即U = U1+ U2+ U3…
总电阻等于负载电阻之和,即R = R1+ R2+ R3…
各电阻上电压降之比等于其电阻比,即 , , …
50Hz(China中国)
角频率:单位时间内的变化角度，用“rad/s”(每秒的角度)表示，单位为”ω”.
相位、初相位、相位差
相位：两个正弦电动势的最大值是不是在同一时间出现就叫相位,也可称相角．
初相位：不同的相位对应不同的瞬时值，也叫初相角．
相位差：在任一瞬时，两个同频率正弦交流电的相位之差叫相位差．
线圈磁场方向的判断方法:将右手大拇指伸直,其余四指沿着电流方向围绕线圈,则大拇指所指的方向就是磁场方向.
通电导线在磁场中受力的方向,用电动机左手定则确定:伸出左手使掌心迎着磁力线,即磁力线透直穿过掌心,伸直的四指与导线中的电流方向一致,则与四指成直角的大拇指所指方向就是导线受力的方向.
电工学基础知识大全
电工学基础知识大全电工学是研究电力的产生、传输、变换和利用的学科。
在现代社会中，电力已经成为人们生产、生活和社会发展的基础。
掌握电工学基础知识对于从事电气工程和相关行业的人来说至关重要。
本文将全面介绍电工学的基础知识，帮助读者理解电力的基本原理和相关技术。
一、电力基础知识1. 电流和电压电流是电荷在单位时间内通过导体的量度，用安培（A）表示；电压是单位正电荷在电场中获得的电势能，用伏特（V）表示。
2. 电阻和电导电阻是导体阻碍电流流动的程度，用欧姆（Ω）表示；电导是导体容易通过电流的程度，是电阻的倒数。
3. 电阻定律欧姆定律描述了电流、电压和电阻之间的关系：电流等于电压与电阻的比值。
4. 电功和电功率电功是电能的转化或传输所做的功，用焦耳（J）表示；电功率是单位时间内的电功，用瓦特（W）表示。
5. 串联和并联电路串联电路是将多个元件按照线性排列连接在一起；并联电路是将多个元件的两端连接在一起。
二、电路分析和定理1. 基本电路定理基尔霍夫定律包括节点电流定律和回路电压定律，用于解决复杂电路中的电流和电压问题。
2. 网络定理超定定理、戴维南定理和诺顿定理都是用于简化电路分析的重要方法。
3. 电阻网络根据电阻的连接方式，电阻网络可以分为星型网络和三角形网络，应用不同的方法进行分析。
4. 电容和电感电容器可以储存电荷，电感器可以储存磁场能量，它们在电路中有重要的应用。
5. 理想放大器模型理想放大器模型假设放大器具有无限的增益、输入电阻和输出电阻，用于分析放大器的特性。
三、电力系统和传输1. 发电厂和变电站发电厂将机械能转化为电能，变电站将发电厂产生的电能调整为适用于输送和使用的电能。
2. 输电线路输电线路将电能从发电厂输送到各个用电单位，包括高压输电线路和低压配电线路。
3. 变压器变压器是用于改变电压和电流大小的设备，包括变压器的基本原理和不同类型的应用。
4. 电力负荷电力负荷是指接受电力供应的设备和用户，包括工业、商业和居民等各种类型的负荷。
电工学简明教程复习资料
电工学简明教程复习资料电工学简明教程复习资料电工学是一门研究电流、电压和电磁场等电学现象的学科，广泛应用于电力系统、电子设备和通信领域。
对于学习电工学的学生来说，复习资料是非常重要的辅助工具。
本文将为大家提供一份电工学简明教程的复习资料，希望能够帮助大家加深对电工学知识的理解。
第一部分：基础概念1. 电荷和电流：电荷是电的基本单位，电流是电荷的流动。
电流的方向由正电荷的流动方向决定。
2. 电压和电势差：电压是电势差的单位，表示电荷在电场中的能量差异。
电压的单位是伏特（V）。
3. 电阻和电导：电阻是电流通过物体时遇到的阻碍，电导是电流通过物体时的导电能力。
电阻的单位是欧姆（Ω）。
第二部分：电路分析1. 基本电路元件：电路中常见的元件有电源、电阻、电容和电感。
电源提供电流，电阻阻碍电流，电容储存电荷，电感储存磁能。
2. 串联和并联：串联是指将电路元件依次连接，电流在各个元件之间相同；并联是指将电路元件同时连接，电压在各个元件之间相同。
3. 基尔霍夫定律：基尔霍夫定律包括电流定律和电压定律。
电流定律指出，电流在节点处守恒；电压定律指出，电压在回路中守恒。
第三部分：交流电路1. 直流和交流：直流电是电流方向不变的电流，交流电是电流方向周期性变化的电流。
交流电的频率用赫兹（Hz）表示。
2. 交流电路分析：交流电路中，电阻和电容的阻抗随频率的变化而变化，电感的阻抗与频率成正比。
通过计算阻抗可以分析交流电路中的电流和电压。
3. 三相电路：三相电路是指通过三条相位差120°的交流电源供电的电路。
三相电路具有功率大、传输距离远等优点，广泛应用于电力系统中。
第四部分：电机和发电机1. 直流电机：直流电机是将直流电能转换为机械能的装置。
直流电机根据励磁方式和结构形式可以分为不同类型。
2. 交流电机：交流电机是将交流电能转换为机械能的装置。
交流电机根据转子结构和工作原理可以分为感应电机和同步电机。
3. 发电机：发电机是将机械能转换为电能的装置。
电工理论基础知识
电工理论基础知识（汇编）一、应知应解定律、定义1、欧姆定律：在一段不含电动势只有电阻的电路中，流过电阻R 的电流 I 与电阻两端电压U 成正比，与电阻成反比，这个结论叫做部分电路欧姆定律，用公式表示为 I=U/R 或 U=IR ，欧姆定律揭示了电路中的电压、电流和电阻三个基本物理量之间的关系，实际应用中，只要知道其中任意两个量，就可以通过欧姆定律计算出第三个量，需要特别提出，欧姆定律是电工学、电子学中最基本的定律，也是最重要的定律，是维修电工必须熟练掌握的知识点，应用欧姆定律，通过电压、电流、电阻三个物理量状态来分析电路，解决维修电工在实际操作中遇到的问题，具有特别重要的指导意义。
2、电功：在负载两端接上电源，电场力使电荷移动形成电流，电场力做了功，也叫电流做功，这就是电功。
电流做功的过程就是电能转变成其他形式能量的过程，例如电流通过灯泡将电能转换成光能、热能；电流通过电动机，将电能转制成机械能等等。
如果负载电阻两端所加电压为U，在时间 t 内通过负载电阻的电量为Q，产生的电流为 I，根据电压定义式 U=W/Q 则有 W=QU ，又因为 Q=It ，所以，W=UIt ，式中， U 的单位为伏（ V），I 的单位为安（ A），t 的单位为秒（ s），电功 W 的单位为焦（ J）。
3、电功率：电流在单位时间内所做的功叫电功率。
如果在时间t 内，电流通过负载所做的功为W，则电功率P=W/t，若负载电阻值为R，加在其两端的电压为U，通过的电流为 I，可得 P=UI=I 2R=U 2/R。
式中， U 的单位为伏（ V ），I 的单位为安（ A），R 的单位为欧（Ω），电功率 P 的单位为瓦（ W）。
功率的单位还有毫瓦（mW）和千瓦（kw ），它们之间的换算关系是1W=1000mW；1kW=1000W ，在电力工程中常用的电功率单位叫做度（kWh）,1 度等于 1 千瓦小时，即： 1 度=1千瓦·小时××6J。

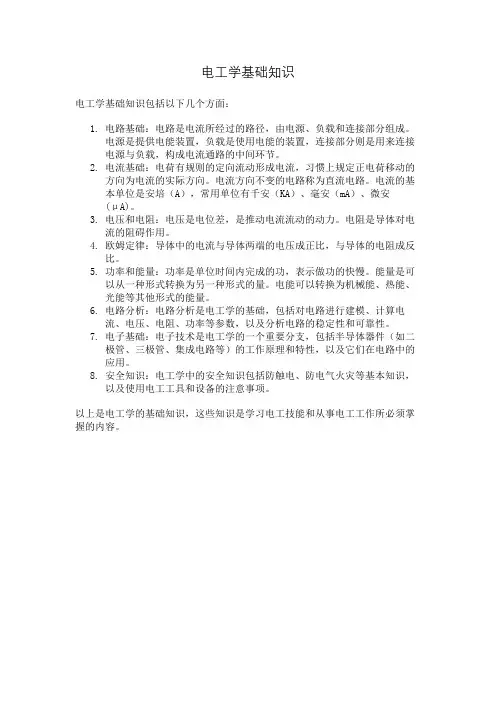

电工学基础知识
电工学基础知识
电工学基础知识包括以下几个方面：
1.电路基础：电路是电流所经过的路径，由电源、负载和连接部分组成。
电源是提供电能装置，负载是使用电能的装置，连接部分则是用来连接电源与负载，构成电流通路的中间环节。
2.电流基础：电荷有规则的定向流动形成电流，习惯上规定正电荷移动的
方向为电流的实际方向。
电流方向不变的电路称为直流电路。
电流的基本单位是安培（A），常用单位有千安（KA）、毫安（mA）、微安
(μA)。
3.电压和电阻：电压是电位差，是推动电流流动的动力。
电阻是导体对电
流的阻碍作用。
4.欧姆定律：导体中的电流与导体两端的电压成正比，与导体的电阻成反
比。
5.功率和能量：功率是单位时间内完成的功，表示做功的快慢。
能量是可
以从一种形式转换为另一种形式的量。
电能可以转换为机械能、热能、光能等其他形式的能量。
6.电路分析：电路分析是电工学的基础，包括对电路进行建模、计算电
流、电压、电阻、功率等参数，以及分析电路的稳定性和可靠性。
7.电子基础：电子技术是电工学的一个重要分支，包括半导体器件（如二
极管、三极管、集成电路等）的工作原理和特性，以及它们在电路中的应用。
8.安全知识：电工学中的安全知识包括防触电、防电气火灾等基本知识，
以及使用电工工具和设备的注意事项。
以上是电工学的基础知识，这些知识是学习电工技能和从事电工工作所必须掌握的内容。
电工学基础知识点
电工学基础知识点电工学是一门研究电磁现象在工程技术中应用的科学，它涵盖了电学、磁学、电路等多个方面的知识。
以下是一些电工学的基础知识点。
一、电路的基本概念电路是电流通过的路径，它由电源、负载、导线和开关等组成。
电源提供电能，负载消耗电能，导线用于连接各个元件，开关则控制电路的通断。
电流是电荷的定向移动，其单位是安培（A）。
电荷在电路中移动会遇到阻力，这种阻力称为电阻，单位是欧姆（Ω）。
电阻的大小取决于导体的材料、长度、横截面积和温度等因素。
电压是使电荷定向移动形成电流的原因，单位是伏特（V）。
电路中两点之间的电压等于这两点之间的电位差。
二、直流电路直流电路中电流的方向始终不变。
在分析直流电路时，常用的定律有欧姆定律、基尔霍夫定律等。
欧姆定律指出，在一段电路中，通过电阻的电流与电阻两端的电压成正比，与电阻值成反比，即 I ＝ U ／ R。
基尔霍夫定律包括电流定律和电压定律。
基尔霍夫电流定律（KCL）指出，在任何一个节点上，流入节点的电流之和等于流出节点的电流之和。
基尔霍夫电压定律（KVL）指出，在任何一个闭合回路中，各段电压的代数和为零。
三、交流电路交流电路中的电流和电压大小和方向会随时间周期性变化。
交流电的主要参数有频率、幅值和相位。
频率表示交流电在单位时间内变化的周期数，单位是赫兹（Hz）。
我国的市电频率为 50Hz。
幅值是交流电的最大值，通常用有效值来表示交流电的大小。
有效值是根据交流电在一个周期内产生的热效应与相同大小的直流电产生的热效应相等来定义的。
相位则反映了交流电变化的进程。
在交流电路中，电阻、电感和电容是常见的元件。
电阻对电流的阻碍作用与直流电路相同。
电感具有阻碍电流变化的特性，当电流变化时会产生感应电动势。
电容能够储存电荷，其两端的电压不能突变。
四、电路的分析方法对于复杂电路，可以使用等效变换、支路电流法、网孔电流法、节点电压法等方法进行分析。
等效变换是将复杂电路简化为较简单的电路，例如将多个电阻串联或并联等效为一个电阻。
电工学基础知识

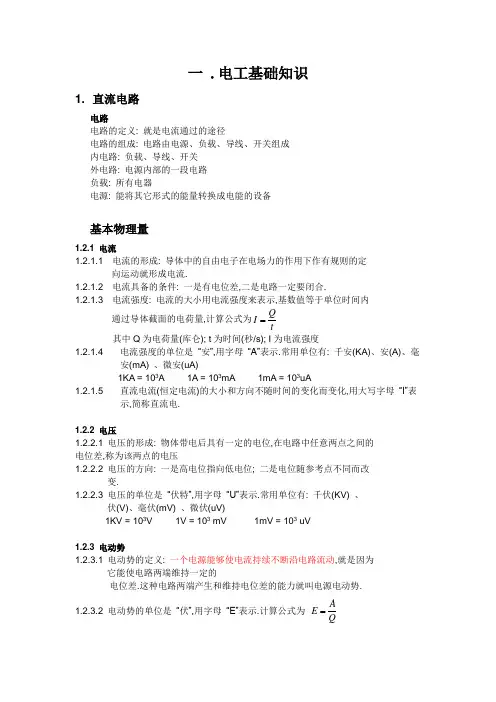

一 .电工基础知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成内电路: 负载、导线、开关外电路: 电源内部的一段电路负载: 所有电器电源: 能将其它形式的能量转换成电能的设备基本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路一定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I = 其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位是 “安”,用字母 “A”表示.常用单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I”表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有一定的电位,在电路中任意两点之间的 电位差,称为该两点的电压1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特”,用字母 “U”表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流持续不断沿电路流动,就是因为它能使电路两端维持一定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势.1.2.3.2 电动势的单位是 “伏”,用字母 “E”表示.计算公式为 QA E =(该公式表明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆”,用字母 “R”表示.1.2.4.3 电阻的计算方式为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率铜ρ=0.017铝ρ=0.028欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的基本定律.1.3.2 部分电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为部分欧姆定律.计算公式为 RU I = 三相交流电路三相交流电的定义：在磁场里有三个互成角度的线圈同时转动，电路里就产生三个交变电动势．这样的发电机叫三相交流发电机，发出的电叫三相交流电．每一单相称为一相．三相交流电的特点转速相同，电动势相同；线圈形状、匝数均相同，电动势的最大值（有效值）相等；电源的连接(在实际连接中)星形连接 ＂Ｙ＂Ａ 相电压：每个线圈两端的电压．相电压为220V０ 线电压：两条相线之间的电压．线电压为380V相电压与线电压的关系如下：Ｂ U 线 = U 3相；Ｕ相 = 220V ；U 线 = 380VＣ 相电流：流过每一相线圈的电流．用Ｉ相表示（三相四线输出） 线电流：流过端成的电流．用Ｉ线表示．相电流等于线电流．三角形连接 ＂Δ＂Ｉ线 =I 3相；Ｕ线 = Ｕ相 (三线三相输出)示例：有一三相发电机，其每相电动势为127V ，分别求出三相绕组作星形连接和三角形连接时的线电压和相电压解：作星形连接时，U Y 相 = 127V, U Y 线 =Y U 3相 = 127V x 3 作三角形连接时，U = 127V三相电路的功率计算单相有功功率：P = IU (纯电阻电路) 二 常用电工仪表和测试的认识及应用常用测量仪表的使用(万能表、兆欧表)万用表的使用万用表的外形及结构：万用表由表头、测量线路、转换开关、面板及表壳组成. 万用表常用符号说明：V ：直流电压(DCV) Ω：电阻,欧姆V ：交流电压(ACV) K ：1000㎂、㎃：直流电流 ∞：无穷大万用表的使用使用前的准备工作：检查表笔的安装,红笔装 …+‟字孔,黑笔装 …-…字孔;如果有较大的电流、电压的测量时接成孔,一般黑笔不动,红笔装入对角接线孔;机械调零旋钮,测量前调零作用;电调零,测电阻时调零用.如果不能调零,就表示万用表内电池即将耗尽,应将电池更换;电阻的测量,选量程 X1、X10、X100、X1K 、X10K 、X100K;短接两表笔调零;把表笔接于两测电阻两端;读数:电阻值二刻度数值 X 倍率;测量电流、电压根据被测对象,将转换开关旋至所需位置;电压测量用并联接入方式,电流测量用串联接入方式;测直流时红笔接 …+‟,黑笔接 …-…;兆欧表的使用兆欧表应接电气设备的电压等级选用,不要使用测量范围过多地起出被测绝缘的数值,以保证读数准确.特别注意,不要用输出电压太高的兆欧表测低压电气设备,否则就有把设备绝缘击穿的危险.兆欧表上有三个接线柱, …浅‟接线柱…L‟在测量时与被测物和大地绝缘的导体部分相接; …地‟接线柱与被测物外壳或其它部分相接;第三接线柱…保护(G)‟或者…屏‟,只有被测物表面漏电很严重的情况下使用.在测量前就将被测物断电并放电,而兆欧表应作一次开路和短路的试验,旋到额定转速时,指针应指到∞,短接…浅‟路和…接地‟两极,指针应指到0.使用兆欧表时,应注意远离大电流的导体和有外磁场的场合,同时放平勿摇动兆欧表本身,以免影响读数.摇动手柄,应将转速保持在规定的范围内,一般每分钟120转左右,手柄应摇到指针稳定.如被测设备短路,表针指表…0‟时,应立即停止摇动手柄,以免兆欧表过热烧坏.测试完毕,应将被测物放电,未放电时不可用手触及被测部分和进行拆线工作.低压电器通用种类的分类：刀开关作用：用于设备配电中隔离电源，也可用于不频繁的接通与分断额定电流以下负载。
电工基础知识
电工学基础知识一、电工学基础知识（一）电能的产生（二）电流、电压和电阻及它们之间的关系１．电流水在河道上流动，在渠道上流动和在管子里流动，叫做水流。
同样，电子沿着金属导线移动，叫电流。
这里要说明的是：当我们合上电源开关时，在几十千米或更远的地方马上就会有电流，电子不是从我们合上电源开关的地方跑到几十千米之外，而是因几十千米导线中，处处都有电子，当合上开关时，这些电子一群接一群朝前推挤，所以几十千米外马上就有电流。
电流的大小叫做电流强度，用字母Ｉ表示，单位是安培，符号是Ａ。
２，电压水是从高的地方向低的地方流动，这是因高、低两地有水位差。
同样，电流也是从高电位的物体流向低图２电力系统部分示意图电位的物体，两物体的电位之差称为电位差，通常我们把电位差叫做电压。
要有水位差，水才能在水管里流动。
同样，要有电位差，电流才能在导线里流动。
电压用字母Ｕ表示，单位是伏特，符号是Ｖ。
３．电阻水在水管内流动，会受到管壁、接头或其他障碍物的阻力。
同样，电流在导线内流动，不能畅通无阻，也要受到阻力。
电流在导线内流动所受的阻力，叫做电阻。
产生电阻的主要原因是金属的原子对电子的控制不紧，有的电子离开了它，到处乱跑，形成自由电子，自由电子在运动过程中，有时被其他原子拉了进去，而别的电子可能又被推出来，这样拉来拉去，电子运动总要受到阻碍，不是通行无阻的。
电阻的大小用字母Ｒ表示，单位是欧姆，符号是Ω。
导体的电阻与下列四个因素有关：（１）导体的材料。
截面积相等、长度相同，但材料不同的导体，它们的电阻各不相同，例如铁的电阻大于铜的电阻。
（２）导体的长度。
截面积相等、材料相同的导体，长度越长，电阻也越大。
（３）导体的截面积。
材料相同、长短相等的导体，截面积越大，电阻越小。
（４）导体的温度。
同一导体，在不同的温度下，就有不同的电阻。
一般的导体，电阻随温度的升高而增加。
４．电流、电压、电阻之间的关系我们知道，一条河流在山区因河床坡度陡，它的水流急，水流量大。
电工重要基础知识点
电工重要基础知识点
电工是一个重要的技术领域，涉及到各种电器和电力设备的安装、维
护和修复。
掌握电工的重要基础知识点对于从事相关工作的人员来说
至关重要。
下面是一些关键的电工基础知识点：
1. 电路基础知识：理解电流、电压和电阻之间的关系，以及欧姆定律
和基尔霍夫定律等电路理论。
2. 电线标识和颜色编码：了解电线颜色编码规范，如红色表示相位线，蓝色表示零线，黄色或绿色表示接地线等。
3. 安全知识：熟悉电工工作中的安全措施，包括如何正确使用个人防
护装备、防止触电危险和灭火等紧急情况应对措施。
4. 电工工具：熟悉并能够正确使用各种电工工具，如万用表、电钳、
电动螺丝刀等。
5. 电器符号和图纸阅读：了解电器元件的常见符号，并能够理解和解
读电器图纸以便进行正确的安装和维修。
6. 线路布线和电路设计：了解电线的合理布线方法，以及电路设计原
理和规范，确保电路可靠性和功耗的平衡。
7. 电力系统和分配：了解电力系统的组成和运行原理，包括发电机、
变压器、配电盘等设备的作用和连接方法。
8. 电力负荷计算和配电要求：熟悉计算电力负荷和需求以及相应的配
电要求，确保电网的稳定工作和电力供应的质量。
9. 电气设备维护：了解并能够正确执行电气设备的日常维护和检修工作，包括维护计划的制定、设备的清洁和故障排除等。
10. 安全规范和法规：了解电工工作中的相关安全规范和法规，如安全用电规范、建筑电气规范等，确保遵循相关的法律法规和标准。
以上是电工领域的重要基础知识点，掌握这些知识将有助于电工从业人员在实际工作中更加准确、安全地进行操作，并提高工作效率和质量。
电工初步知识点总结
电工初步知识点总结电工是一个广泛的领域，涉及到电力系统的安装、维护和修理。
在这个领域有很多基础知识，对于初学者来说，学习和掌握这些基础知识是非常重要的。
本文将总结一些电工初步知识点，帮助初学者了解这个领域。
1. 电气安全电气安全是电工工作中非常重要的一个方面。
电工在进行电气工作时必须要了解电气安全知识，包括使用绝缘工具、佩戴适当的防护装备、正确接地和断开电源等。
在处理高压电时，要格外谨慎，必须严格遵守安全规程。
2. 电路基础电路是电工工作的基础，了解电路基础知识对于电工是非常重要的。
电路的基本元件包括电源、负载、导线和开关等。
电源是提供电能的装置，负载是利用电能的装置，导线是将电能传输到负载的通道，开关用于控制电路的通断。
3. 电气工具和仪器电工在进行工作时需要使用各种电气工具和仪器，比如电钻、螺丝刀、万用表、绝缘测试仪等。
了解这些工具和仪器的使用方法、安全操作规程是非常重要的。
4. 电气符号和图纸电工需要能够看懂电气符号和图纸，图纸上显示了电气元件的连接方式、安装位置和电气布线等信息。
了解电气符号和图纸对于电工来说是非常重要的。
5. 电路故障排除电路故障排除是电工工作中的一个重要方面。
电工需要使用仪器进行故障检测和排除，比如使用万用表测试电路、使用绝缘测试仪检测电气设备的绝缘状况等。
6. 电气设备安装和维护电工需要对各种电气设备进行安装和维护，比如插座、开关、照明设备等。
在进行安装和维护时，需要仔细按照设备的说明书和安装图纸进行操作，确保设备的安全使用。
7. 电力系统基础电力系统是由电力生产、输送和使用组成的，了解电力系统的基本知识对于电工来说是非常重要的。
电力系统包括发电厂、变电站、配电网和用电设备等。
8. 电气标准和规范电工需要了解各种电气标准和规范，比如国家电气规范、行业标准等。
遵守这些标准和规范是确保电气安全和设备正常运行的关键。
总结以上是电工初步知识点的总结，这对于初学者来说是非常重要的。
电工学理论基础知识
一 .电工学根底知识1. 直流电路电路电路的定义: 就是电流通过的途径电路的组成: 电路由电源、负载、导线、开关组成 内电路: 负载、导线、开关 外电路: 电源内部的一段电路 负载: 全部电器电源: 能将其它形式的能量转换成电能的设备根本物理量1.2.1 电流1.2.1.1 电流的形成: 导体中的自由电子在电场力的作用下作有规则的定向运动就形成电流.1.2.1.2 电流具备的条件: 一是有电位差,二是电路肯定要闭合.1.2.1.3 电流强度: 电流的大小用电流强度来表示,基数值等于单位时间内通过导体截面的电荷量,计算公式为tQ I =其中Q 为电荷量(库仑); t 为时间(秒/s); I 为电流强度1.2.1.4 电流强度的单位有: 千安(KA)、安(A)、毫安(mA) 、微安(uA)1KA = 103A 1A = 103mA 1mA = 103uA1.2.1.5 直流电流(恒定电流)的大小和方向不随时间的变化而变化,用大写字母 “I 〞表示,简称直流电.1.2.2 电压1.2.2.1 电压的形成: 物体带电后具有肯定的电位,在电路中任意两点之间的电位差,称为该两点的电压.1.2.2.2 电压的方向: 一是高电位指向低电位; 二是电位随参考点不同而改变.1.2.2.3 电压的单位是 “伏特〞,用字母 “U 〞表示.常用单位有: 千伏(KV) 、伏(V)、毫伏(mV) 、微伏(uV)1KV = 103V 1V = 103 mV 1mV = 103 uV1.2.3 电动势1.2.3.1 电动势的定义: 一个电源能够使电流连续不断沿电路流动,就是因为它能使电路两端维持肯定的电位差.这种电路两端产生和维持电位差的能力就叫电源电动势. 1.2.3.2 电动势的单位是 “伏〞,用字母 “E 〞表示.计算公式为 QA E =(该公式说明电源将其它形式的能转化成电能的能力)其中A 为外力所作的功,Q 为电荷量,E 为电动势.1.2.3.3 电源内电动势的方向: 由低电位移向高电位1.2.4 电阻1.2.4.1 电阻的定义: 自由电子在物体中移动受到其它电子的阻碍,对于这种导电所表现的能力就叫电阻.1.2.4.2 电阻的单位是 “欧姆〞,用字母 “R 〞表示. 1.2.4.3 电阻的计算方法为: sl R ρ= 其中l 为导体长度,s 为截面积,ρ为材料电阻率 铜ρρ欧姆定律1.3.1 欧姆定律是表示电压、电流、电阻三者关系的根本定律.1.3.2 局部电路欧姆定律: 电路中通过电阻的电流，与电阻两端所加的电压成正比,与电阻成反比,称为局部欧姆定律.计算公式为 RU I =IUR =U = IR 1.3.3 全电路欧姆定律: 在闭合电路中(包含电源),电路中的电流与电源的电动势成正比,与电路中负载电阻及电源内阻之和成反比,称全电路欧姆定律.计算公式为 0r R EI +=其中R 为外电阻,r 0为内电阻,E 为电动势电路的连接(串连、并连、混连) 1.4.1 串联电路 1.4.1.1 电阻串联将电阻首尾依次相连,但电流只有一条通路的连接方法. 1.4.1.2 电路串联的特点为电流与总电流相等,即I = I 1 = I 2 = I 3…总电压等于各电阻上电压之和,即 U = U 1 + U 2 + U 3… 总电阻等于负载电阻之和,即 R = R 1 + R 2 + R 3…各电阻上电压降之比等于其电阻比,即2121R R U U =, 3131R R U U =, … 1.4.1.3电源串联: 将前一个电源的负极和后一个电源的正极依次连接起来.E = E 1 + E 2 + E 3 +…+ E n r 0 = r 01 + r 02 + r 03 +…+ r 0n1.4.2 并联电路 1.4.2.1 电阻的并联: 将电路中假设干个电阻并列连接起来的接法,称为电阻并联.1.4.2.2 并联电路的特点: 各电阻两端的电压均相等,即U 1 = U 2 = U 3 = …= U n ; 电路的总电流等于电路中各支路电流之总和,即I = I 1 + I 2 + I 3 + … + I n ; 电路总电阻R 的倒数等于各支路电阻倒数之和,即nR R R R R 1...1111321++++=.并联负载愈多,总电阻愈小,供应电流愈大,负荷愈重.1.4.2.3 通过各支路的电流与各自电阻成反比,即2121R R I I =1.4.2.4电源的并联：把全部电源的正极连接起来作为电源的正极，把全部电源的负极连接起来作为电源的负极，然后接到电路中，称为电源并联．1.4.2.5并联电源的条件：一是电源的电势相等；二是每个电源的内电阻相同．1.4.2.6 并联电源的特点：能获得较大的电流，即外电路的电流等于流过各电源的电流之和．1.4.3 混联电路 1.4.3.1 定义: 电路中即有元件的串联又有元件的并联称为混联电路 1.4.3.2 混联电路的计算: 先求出各元件串联和并联的电阻值,再计算电路的点电阻值;由电路总电阻值和电路的端电压,依据欧姆定律计算出电路的总电流;依据元件串联的分压关系和元件并联的分流关系,逐渐推算出各局部的电流和电压.电功和电功率 电功电流所作的功叫做电功,用符号 “Ａ〞表示.电功的大小与电路中的电流、电压及通电时间成正比,计算公式为 Ａ = U ＩT =Ｉ2RT 电功及电能量的单位名称是焦耳,用符号 “ＪＪ 电功率电流在单位时间内所作的功叫电功率,用符号 “P 〞表示.计算公式为RU R I UI t A P 22====电功率单位名称为 “瓦〞或 “千瓦〞,用符号 “W 〞或 “KW 〞表示;也可称 “马力.电流的热效应、短路 电流的热效应定义: 电流通过导体时,由于自由电子的碰撞,电能不断的转变为热能.这种电流通过导体时会发生热的现象,称为电流的热效应.电与热的转化关系其计算公式为 t RU W RT I Q 22=== 其中Q 为导体产生的热量,W 为消耗的电能.短路定义: 电源通向负载的两根导线,不以过负载而相互直接接通.该现象称之为短路.短路分析: 电阻(R) 变小,电流(I)加大,用公式表示为 0r R EI +=短路的危害: 温度升高,烧毁设备,发生火灾;产生很大的动力,烧毁电源,电网破裂.保护措施: 安装自动开关;安装熔断器.2. 交流电路;单相交流电路定义: 所谓交流电即指其电动势、电压及电流的大小和方向都随时间按肯定规律作周期性的变化,又叫正磁交流电.单相交流电的产生: 线圈在磁场中运动旋转,旋转方向切割磁力线,产生感应电动势.单相交流发电机: 只有一个线圈在磁场中运动旋转,电路里只能产生一个交变电动势,叫单相交流发电机.由单相交流发电机发出的电简称为单相交流电.交流电与直流电的比较: 输送方便、使用平安，价格廉价。
