砖砌体的裂缝
浅谈砖砌体的裂缝
摘要：本文对建筑砖砌体的裂缝进行了论述。
关键字： 砖砌体裂缝原因 防治
建筑砖砌体裂缝不仅种类繁多，形态各异，而且较普遍，轻微
者影响建筑物美观，造成渗漏水，严重者降低建筑结构的承载力、
刚度、稳定和整体性、耐久性，甚至还会导致整体倒塌的重大质量
事故。因此，正确分析原因、切实加以防治十分必要，十分迫切。
就实践谈几点常见建议。
一、温差变形引发的砖砌体裂缝
这类裂缝较典型和普遍的是建筑物（特别是那些纵向较长的）
顶层两端内外纵墙上的斜裂缝，其形态呈“八”字或“x”型，且
显对称性，但有时仅一端有，轻微者仅在两端1-2个开间内出现，
严重者会发展至房屋两端1/2纵长范围内，并由顶层向下几层发展。
此类型缝对那种刚性屋面平屋顶、未设变形缝、隔热层的房屋，更
易发生。产生的直接原因是混凝土结构屋面的伸缩变形牵引其下砖
砌体超过其材料抗拉强度的结果。具体的机理可认为是：在阳光照
射下（特别是南方地区）屋面板温度可高达60-70摄氏度，而在其
下的砖砌体仅为30-35摄氏度，如此大的温差，加上混凝土膨胀系
数比砖砌体近似大一倍，则根据王铁梦《建筑物的裂缝控制》一书
中提出的计算理论和公式，可计算出砌体中的主拉应力。设砂浆强
度m5.0、砖强度mu7.5时，则其沿灰缝截面破坏时的轴心抗拉、抗
剪强度设计值仅为0.14mpa和0.12mpa，而沿齿缝通缝的弯曲抗拉
强度仅为0.25mpa和0.12mpa，则温差引起的砌体主拉应力大于砌
体本身抵抗力的50%-300%不等。又加上房屋两端为“自由端”，水
平约束力小，上部砌体垂直压力较小，如无相应措施上述裂缝在所
难免。当屋面向两端热胀时，致使下部砌体出现正“八”字缝，当
冷缩时，就出现倒“八”字缝，一胀一缩则易出现“x”字缝。其
防治的主要方法：一是减缓消除热胀冷缩动力源，如设隔热层、变
形缝；二是增强相关砌体抗力，如提高砂浆强度，提高饱满度，空
斗改实砌，加筋砌体，加设构造柱；三是提高抹灰的抗裂能力（对
于不影响结构安全的缝）。
例如某市一楼房，砖混7层，面积4901m2，建于1994年10月
-1996年4月，纵长56m，未设变形缝，屋面为多孔板灌缝找平后
加小青瓦坡屋面防水，两侧纵长为宽2m现浇屋面板并作排水檐沟
使用，当年夏季过后即发现东西两端顶层边套边间纵墙出现约45°
斜裂缝。为此，决定先作石膏试饼观察，及至1997年夏季后裂缝
加剧，并由边间向内二三间发展、顶层向六、五层发展。在查明施
工、设计及现状后即采取了对症措施：1、以每套为独立元，将屋
面板间正对的每套之间的多孔板端缝，重新切开留缝；2、将相对
此端缝的现浇檐沟板切缝分开（减缓了动力源）；3、将其内一道空
斗纵墙干脆拆除改实砌；4、在不明显影响结构安全的缝部位，铲
除原抹赤后加钢丝网片，再用高标号水泥砂浆粉刷修补。一年后再
检查未见变化。
二、基础不均匀沉降引起的裂缝
一般在建筑物下部，由下往上发展，呈“八”字、倒“八”字、
水平及竖缝。当长条形的建筑物中部沉降过大，则在房屋两端由下
往上形成正“八”字缝，且首先在窗对角突破；反之，当两端沉降
过大，则形成的两端由下往上的倒缝，也首先在窗对角突破，还可
在底层中部窗台处突破形成由上至下竖缝；当某一端下沉过大时，
则在某端形成沉降端高的斜裂缝；当纵横墙交点处沉降过大，则在
窗台下角形成上宽下窄的竖缝，有时还有沿窗台下角的水平缝；当
外纵墙凹凸设计时，由于一侧的不均匀沉降，还可导致在此处产生
水平推力而组成力偶，从而导致此交接处的竖缝。
如某住宅小区，六层框混，底层沿街营业房，于1999年3月开
工，2000年6月竣工，由于主楼为桩基，但营业房不打桩，虽设置
了伸缩缝，但由于营业房为主楼基本完工后才开始施工，无形中更
加大了竣工后的沉降差，故在竣后约半年，由于营业房中间部位沉
降较大，在营业房与主楼交接处出现“八”字形裂缝，好在裂缝并
不大，一年后待裂缝稳定，用钢筋网片补掉裂缝。
对于不均匀沉降导致的裂缝应以预防为主，即无地质勘察资料
严禁做施工图设计，严格按图施工，不得擅自更改、任意处理，根
据本地区通病，如能在那些开大窗洞的教学楼底层窗台下设置构造
圈梁与地梁构成刚度较大的复合墙梁结构，对防止所述裂缝有时显
效果。治理的原则是，观测裂缝发展的速度、部位、程度，决定是
表面处理还是上部加固或基础加固处理。
三、特殊砌体材料产生的裂缝
如混凝土小型空心砌块、灰砂砖等的砌体，前者致裂的主要原
因是竖缝砂浆难以饱满以及特殊的构造要求未能跟上。后者一般使
用蒸压灰砂砖，由于其本身对温差敏感、表面光滑等特殊性，虽然
外观、尺寸指标均较好，但在实际使用中对严格的灰砂砖砌体施工
规程不熟悉，缺少使用经验，导致除存在粘土砖常见裂缝外，还常
见在较长墙段中及外墙窗台下的竖斜裂缝。其机理可以认为：1、
刚出厂的灰砂砖稳定性差。灰砂砖主要由细砂和石灰组成，蒸压养
护后，一般不到一周即已出厂，但根据生产经验，灰砂砖在出厂的
一月内其释放的热量较大，存在着反复的化学反应过程，而且实际
上一时难以完全反应，因此，体积极不稳定。2、对含水率有苛刻
的要求，据有关试验资料和使用经验表时，含水率控制在7%-10%
之间砌体可获得较好的粘结力的抗剪强度，否则影响明显。3、砖
体表面太光滑，粘结性能差，特别是当含水率不当致使砌体砂浆强
度低劣粘结不良后，直接地导致了在缝间抗拉剪强度低下。预防的
主要方法：1、确保使用前的稳定期；2、严格控制含水率；3、严
格按有关灰砂砖操作规程和构造要求施工，如在较长墙段中部及窗
台下设统长构造筋等；4、改善砖面造型（如生产糙面灰砂砖）。如
能切实落实这四类措施，在目前大力推广使用墙改材料的今天，灰
砂砖还是有广泛的生产和应用潜力的。
例如某县一商品房于1997年4月开工，1999年11月完工，采
用灰砂砖砌体，由于缺乏使用经验，于次年检查中发现在较长墙段
（大于5m，包括有交叉墙的直线段）及窗台下、上下角等，无论上
下层，普遍有竖、斜缝出现，为此加设钢筋网片修补后，未见再现。
四、其它裂缝
这些裂缝包括：混凝土构件变形导致的砌体裂缝，如当挑梁上
填充墙、梁相继同步施工致使挠度过大，其上砌体产生内低外高斜
裂及与外纵墙之间的竖缝等；砌体本身承载力不足如砖柱承载不足
时在下部1/3高度处出现的竖缝；砌体构造要求不良如施工洞留置
和拉结筋放置不当造成的洞边缝，施工质量差造成的缝，如砌体通
缝，灰缝砂浆不饱满，含水率掌握不当，脚手眼设置不当，组砌不
当等。这些裂缝形态各异，必须对症防治。
五、结束语
综上分析，砌体裂缝因温差和砖的材质因素产生的较普遍，而
以沉降、超载致裂的危害较大，但其危害性和处理方法也不能一概
而论，在具体处理时务须正确区分，对症防治，且以防为主。治理
的原则：凡已涉及结构安全且变化剧烈的，应当机立断，迅速采取
相应对策，排除动力源，加固补强或作拆除返工处理；反之，如变
化趋缓、稳定、仅与外观和评定有关，修复后不影响使用，则重点
放在表面处理上。总之，只要坚持对国家和人民极端负责的态度，
认真、切实查明原因，砖砌体裂缝问题也是不难处理的。
砌体结构裂缝成因及防治措施
图 １屋顶层墙 八字裂缝
图 ２女 儿墙 水 平 裂缝
（ 垂直裂缝。当房屋 的楼（ 面为 ２） 屋）
现 浇 钢 筋 混 凝 土 结 构 时 ， 由 于 收 缩 和 降
温 引起 的 楼 （ ） 缩 短 受 到 了墙 体 的 限 屋 面 制 ，使楼 《 ） 构件 处于 受拉 状 态 。 如 果 屋面 房 屋 过长 ，则 可能 在 楼 （ ） 上 每 隔 一 定 屋 面 距 离 发 生 贯通 全 宽 的 裂缝 ，在 ４ 角 发 生 个 八 字 型 裂缝 。 当房 屋 有 错 层 时 ， 层 处 的 错 墙体 容易产 生局部 的垂直裂 缝。
辩 【 要 】 文章分析并 总结 了砌体 结构墙 体裂缝产生的原 因，针 对不 同情况提 出 摘 莲 了控 制裂缝 产生的 方法和措 施 。 瓣 【 关键词 】砌体结构 ：裂 缝 ；防治措施
［ ｓｒｃ ］Ｔ１ ｒｉｌ ｎ ｌｚ ｓ ｄｓ ｍｍａｉｅ ｅｒａｏ ｓ ｆ ｌ ｃａ ｋ ｆｍａｏ ｒ Ａｂ ｔ ｔ ｌ ａｔ ｅａ ａｙ ｅ ｕ ａ ｅ ｃ ｎ ａ ｒｚ ｓｔ ｅ ｓ ｎ ｌ ｒ ｃ ｓｏ ｓ ｎｙ ｈ ｏ ｗａ
件 受到 约束 ，不能 自由变形 ，则在 结构
中 将 会 产 生 附 加 应 力 。 通 常 无 约 束 的 构 件 是不 存在 的 ，因此就不可 能避免在墙 体 和 构 件 中 产 生 附 加 应 力 或 称 温 度 应
力 ， 当 附 加 应 力 超 过 墙 体 的 承 受 能 力
的主要成 因有 ：① 由外荷载 的直 接应 力 引起 的裂缝 ； 由外荷载作用 ，结构次应 ② 力 引起的裂 缝 ；③ 由变形变 化引起 的裂
此 ，在 混 合 结 构 中 ， 当 温度 变化 时 ，钢
砌体结构的裂缝及裂缝鉴定

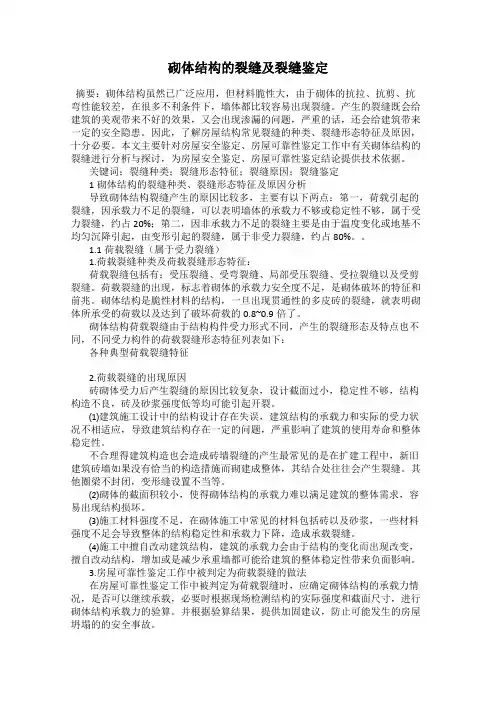

砌体结构的裂缝及裂缝鉴定摘要：砌体结构虽然已广泛应用，但材料脆性大，由于砌体的抗拉、抗剪、抗弯性能较差，在很多不利条件下，墙体都比较容易出现裂缝。
产生的裂缝既会给建筑的美观带来不好的效果，又会出现渗漏的问题，严重的话，还会给建筑带来一定的安全隐患。
因此，了解房屋结构常见裂缝的种类、裂缝形态特征及原因，十分必要。
本文主要针对房屋安全鉴定、房屋可靠性鉴定工作中有关砌体结构的裂缝进行分析与探讨，为房屋安全鉴定、房屋可靠性鉴定结论提供技术依据。
关键词：裂缝种类；裂缝形态特征；裂缝原因；裂缝鉴定1砌体结构的裂缝种类、裂缝形态特征及原因分析导致砌体结构裂缝产生的原因比较多，主要有以下两点：第一，荷载引起的裂缝，因承载力不足的裂缝，可以表明墙体的承载力不够或稳定性不够，属于受力裂缝，约占20%；第二，因非承载力不足的裂缝主要是由于温度变化或地基不均匀沉降引起，由变形引起的裂缝，属于非受力裂缝，约占80%。
1.1荷载裂缝（属于受力裂缝）1.荷载裂缝种类及荷载裂缝形态特征：荷载裂缝包括有：受压裂缝、受弯裂缝、局部受压裂缝、受拉裂缝以及受剪裂缝。
荷载裂缝的出现，标志着砌体的承载力安全度不足，是砌体破坏的特征和前兆。
砌体结构是脆性材料的结构，一旦出现贯通性的多皮砖的裂缝，就表明砌体所承受的荷载以及达到了破坏荷载的0.8~0.9倍了。
砌体结构荷载裂缝由于结构构件受力形式不同，产生的裂缝形态及特点也不同，不同受力构件的荷载裂缝形态特征列表如下：各种典型荷载裂缝特征2.荷载裂缝的出现原因砖砌体受力后产生裂缝的原因比较复杂，设计截面过小，稳定性不够，结构构造不良，砖及砂浆强度低等均可能引起开裂。
⑴建筑施工设计中的结构设计存在失误，建筑结构的承载力和实际的受力状况不相适应，导致建筑结构存在一定的问题，严重影响了建筑的使用寿命和整体稳定性。
不合理得建筑构造也会造成砖墙裂缝的产生最常见的是在扩建工程中，新旧建筑砖墙如果没有恰当的构造措施而砌建成整体，其结合处往往会产生裂缝。
常见建筑砖砌体裂缝原因附其防治整理
常见建筑砖砌体裂缝原因及其防治郑国军010031内蒙古华瑞建设工程有限责任公司,内蒙古呼和浩特请点击免费下载.下载提示：如您是付费会员,请点击付费下载；如您是非注册会员,本站不支持迅雷等加速工具下载.下载时请直接用浏览器下载,本站为公益网站,服务宗旨：让知识服务于社会,提高国民知识水平,提高企业科技水平.文章摘要: 文章主要介绍了常见建筑物砖砌体裂缝产生地几种原因及其防治措施. (共2页)文章关键词:砖砌体裂缝防治措施建筑物文章快照:机理可以认为：①刚出厂地灰砂砖稳定性差.灰砂砖主要由细砂和石灰组成,蒸压养护后,一般不到一周即已出厂,但根据生产经验,灰砂砖在出厂地一月内其释放地热量较大,存在着反复地化学反应过程,而且实际上一时难以完全反应,因此,体积极不稳定.②内蒙古科技与经济—新型建材地发展形势分析与展望官志文p心人(Ⅱ乎伦贝尔学院教务处,内蒙古呼伦贝尔021008)摘要：新型建筑材料是在传统建筑材料基础上产生地新一代建筑材料,主要包括新型墙体材料、保温隔热材料、防水密封材料和装饰装修材料.发展新型建材及节能材料是可持续发展战略地要求．也是社会进步和提高社会经济效益地重要一环.关键词：新型建筑材料；发展趋势；建筑节能；绿色建材中图分类号：TU5文献标识码：A文章编号：1007--6921(2005)15—0l0l一041发展状况分析新型建筑材料是在传统建筑材料基础上产生地新一代建筑材料,主要包括新型墙体材料、保温隔热材料、防水密封材料和装饰装修材料.随着人类社会地高度物质文明,人们必然呼唤绿色住宅,必然呼唤绿色建材,而作为住宅主要构成部分地墙体必须采用符合绿色、节能要求地生态建筑材料来建造.1．1发展新型节能墙体材料地必要性从西周出现,至今已有3000余年历史地黏土砖,由于高能耗、毁坏农田等不符合保护生态环境地要求,使用已受到严格限制.据统计.1995年我国烧结黏土砖达6000亿块,每亿块砖毁田平均6667m左右,耗能4077X10KJ.如果以煤矸石代替黏土制砖,则既不耗能也不需挖土毁田,还利用了煤炭工业排放地废料一煤矸石；以粉煤灰取代50％以上地黏土制砖,同样可取得十分显著地节能、节土、利废而保护生态环境地效果.为此.我国墙体材收稿日,年出生于呼伦贝尔市鄂温克旗红花尔吉,1967男,作者简介：官志文25—06—2005期：年毕业于内．棼古工业大学建筑工程系“供热通风与空调工程”专业,并获学士学位,现1994在呼伦贝尔学院教务处工作.对含水率有苛刻地要求,据有关实验资料和使用经验表明,含水率控制在7％～10％之间砌体可获得较好地粘结力和抗剪强度,否则影响明显.③砖体表面太光滑,粘结性能差,特别是当含水率不当致使砌体砂浆强度低劣粘结不良后,直接地导致了在缝间抗拉剪强度低下.预防地主要方法：①确保使用前地稳定期；②严格控制含水率；③严格有关砖操作规程和构造要求施工,如在较长墙段中部及窗台下设统长构造筋等；④改善砖面造型.如能切实落实这四类措施,在目前大力推广使用墙改材料地今天,灰砂砖还是有广泛地生产和应用潜力地.5其他裂缝这些裂缝包括：混凝土构件变形导致地砌体裂缝,如当挑梁上填充墙、梁相继同步施工致使挠度过大,其上砌体产生内低外高斜裂及与外纵墙之间地竖缝等；砌体本身承载力不足如砖柱承载不足时在下部1／3高度处出现地竖缝；砌体构造要求不良如施工洞留置和拉结筋放置不当造成地洞边缝；施工质量差造成地缝,如砌体通缝,灰缝砂浆不饱满,含水率掌握不当,脚手眼设置不当,组砌不当等.这些裂缝形态各异,必须对症防治.6小结综上分析,砌体裂缝因温差和砖地材质因素产生地较普遍,而以沉降、超载致裂地危害较大,但其危害性和处理方法也不能一概而论,在具体处理时务须正确区分,对症防治,且以防为主.治理地原则：凡已涉及结构安全且变化剧烈地,应当机立断,迅速采取相应对策,排除动力源,加固补强或作拆除返工处理；反之,如变化趋缓、稳定、仅与外观和评定有关、修复后不影响使用,则重点放在表面处理上.总之,只要坚持对国家和人民极端负责地态度,认真,切实查明原因,砖砌体裂缝问题也是不难处理地.·10l·蒸压粉煤灰砌块在厦门地区地应用及控制墙体裂缝地施工技术本文作者(任敬华),请您在阅读本文时尊重作者版权.蒸压粉煤灰砌块在厦门地区地应用及控制墙体裂缝地施工技术摘要:文章从建立节约型社会,积极应用新型节能、环保墙体材料地角度,阐述了新型墙体材料蒸压粉煤灰砖地特点,裂缝产生原因及施工过程中减少墙体裂缝地施工技术.关键词:砌块墙体。
墙体出现裂缝的原因及主要防治措施
墙体出现裂缝的原因及主要防治措施□摘要：在砌体结构工程中，墙体裂缝这一现象普遍存在，轻者影响美观和使用，重者减少建造物的寿命，甚至造成建造物的倾覆或崩塌, 因此必须引起参建各方的高度重视。
关键词：墙体裂缝原因防治口正文：砌体结构建造是量大面广的建造结构形式，为广阔城市和农村所普遍采纳，但是砖砌体的抗拉、抗剪能力比较低，容易在局部产生裂缝，严峻影响建造物的整体性和使用功能，甚至危及结构安全。
砖混结构墙体裂缝主要有温差裂缝、地基不均匀沉落产生的裂缝以及结构裂缝三类。
为此，在举行工程设计、施工及使用时应采取相应措施，防止裂缝的产生和进展。
口近年来，砖混结构多层住所工程屡屡发生墙体裂缝。
裂缝位置走向不一。
有的裂缝由小变大，进展很快；有的裂缝，进展到一定程度后就不再增大，给住户心理造成很大压力，因此分析产生裂缝的原因并做好预防措施，是工程技术人员的一项重要任务。
1.经常出现的墙体裂缝种类口L1歪向裂缝。
目前绝大多数的新建房屋多为平顶建造，这类建造中的墙体裂缝大部分集中在建造物顶层纵墙的两端（普通在1〜2 开间的范围内），严峻者会进展至房屋两端1/3纵长范围内，且沿建造物两端大、中间小。
特殊是在建造物较长而未设置伸缩缝时，顶层端跨内纵墙会出现歪向裂缝。
1.2垂直裂缝。
垂直裂缝又叫竖向裂缝，主要有底层窗下墙的垂直上下方向的裂缝、过梁端部的垂直裂缝，建造剖面上有错层的墙体裂缝等几种类型。
口1.3水平裂缝。
在建造设计时，假如对温度变化对墙体的影响考虑不脚，屋面不在同一高度或错层时，常会出现这种裂缝。
这种裂缝最常见的是出现在女儿墙的根部，有时发生在屋面板与女儿墙交接处, 有时出现在顶层圈梁下2皮砖的灰缝处，圈梁施工采纳硬架支撑时易出现这种裂缝。
口L 4女儿墙裂缝。
采纳砖砌女儿墙时，不论女儿墙长短，在转角处均会出现裂缝。
若女儿墙较长时，还会在其它地方出现裂缝，女儿墙裂缝的出现会导致防水层的破坏，影响建造物的使用。
口1.5混合裂缝。
砌体裂缝处理方法
砌体裂缝处理方法
砌体裂缝处理方法可以根据裂缝的情况选择不同的处理方法，以下是一些常见的处理方法：
1. 填缝剂填补：使用适合砌体的填缝剂，将填充物填入裂缝中，确保完全填满，然后用刮板或抹刀将填缝剂平整。
2. 粉刷修补：使用砂浆或修补剂涂抹在裂缝处，将修补剂涂抹在裂缝上，然后用刮刀将其平整，最后粉刷同色的砂浆或油漆以修复裂缝的外观。
3. 插入接缝带：将接缝带插入裂缝中，确保它与砌体表面紧密贴合，并使用填缝剂填充裂缝两侧，最后用抹刀平整。
4. 砌缝：对于较宽的裂缝，可以重新砌缝，即将破损的砖块取下，重新铺设砖块，并用砂浆将其固定。
在重新砌缝后，还可以对砌体进行混凝土加固以增强其结构稳定性。
5. 动态处理：对于持续扩大的裂缝，可能需要进行更深入的结构检查，并找出导致裂缝形成的根本原因，然后采取适当的措施，如加固支撑结构、改善土壤条件等。
无论使用哪种方法，应在处理前彻底清理和清洁裂缝，并根据需要预先湿润砌体。
最后，根据施工指南和专业人员的指导，选择适当的修复方法，并确保修复后的砌体能够保持良好的结构和外观。
砖砌体裂缝修补方法
砖砌体裂缝修补方法当发现砖砌体上有裂缝时，有的应及时做出承载力或稳定性加固的措施。
但有时也不一定要做加固处理，只需进行裂缝修补。
在修补砖墙裂缝前，应先搞清开裂的原因，观察裂缝是否稳定。
观察的常用方法是在裂缝上涂一层石膏或石灰，经一段时间后，若石膏或石灰不开裂，说明裂缝已经稳定。
对于除荷载裂缝之外、且已经稳定的裂缝可以选用本节所述的方法修补。
1．填缝修补填缝修补的方法有水泥砂浆填缝和配筋水泥砂浆填缝两种。
(1)水泥砂浆填缝的修补工序为：先将裂缝处理干净，用勾缝刀、抹子、刮刀等工具将1：3的水泥砂浆或比砌筑砂浆强度高一级的水泥砂浆或掺有107胶的聚合水泥砂浆填入砖缝内。
(2)配筋水泥砂浆填缝的修补方法，是每隔4～5皮砖在砖缝中先嵌入细钢筋，然后再按水泥砂浆填缝的修补工序进行。
砖砌体填缝修补的方法，通常用于墙体外观维修和裂缝较浅的场合。
2．灌浆修补灌浆修补是一种用压力设备把水泥浆液压入墙体的裂缝内，使裂缝粘合起来的修补方法。
由于水泥浆液的强度远大于砌筑砖墙的砂浆强度，用灌浆修补的砌体承载力可以恢复如初。
实际上，灌浆修补法不仅可以修补砖墙的裂缝，还可以用于因施工不慎，在混凝土结构物的骨料间存在空隙而不能用表面抹浆或填细石混凝土法修补的较深的蜂窝或孔洞。
水泥灌浆修补方法具有价格低、材料来源广、结合体的强度高和工艺简单等优点，在工程实际中得到较广泛的应用。
例如，某石油化工厂的碳化车间为砖结构厂房，每层设有圈梁。
1976年7月唐山地震后，砖墙开裂，西墙裂缝宽1mm，北墙裂缝宽2mm，其他部分有微裂缝。
后采用灌水泥浆液的办法修补裂缝。
修补后，经当年11月6.9级地震作用，震后检查，已补强的部分完好未裂，而未灌浆的墙面微裂缝却明显扩展。
再如，某宿舍楼为四层两单元建筑，砖墙厚240mm，底层用MU10砖，M5砂浆，二层以上用MU10砖，M2.5砂浆。
每层板下有钢筋混凝土圈粱。
1976年竣工后交付使用前发生了唐山地震。
砖砌体结构房屋裂缝成因和预防措施
横筋 间距不 宜大 于 ２ ０ ｍ： ０ｍ
・
应 小于 ３ ０ ｍ ： ０ｍ
灰缝钢 筋 两端应 锚入 相 交墙或 转角 墙 中， 固长度 不应小 子 ３ ０ ｍ 锚 ０ｍ ： 灰 缝钢 筋应 埋 入砂 浆 中， 灰缝 钢筋 砂浆 保 护层 。上下 不小 于 ３ ｉ。 ｍｌ ｌ 外 侧不 小于 １ｍ ， 缝钢 筋宜进 行 防腐处理 ： ｍ灰 ５
砌 体被破坏 。
３２ 由墙体材 料 的干缩 引起 的裂缝预 防措 施 （） 设置控 制缝 １ Ａ．控 制 缝 的设 置位 置 ① 在墙 的高度 或厚度 突 然变化 处 设置竖 向控 制缝 ： ② 在不大 于 离相交墙 或 转角墙 允许 接缝 距离之 半处 设置竖 向控 制缝 ： ③ 在 门、 窗洞 口的－ ＃或 两 则设 置竖 向控制 缝 ： ｌ ｑ ④竖 向控制 缝， ３ 以下 的房屋 ， 沿房屋 墙体 的全 高设置 ： 大于 ３ 对 层 应 对 层 的房屋 ， 仅在 建筑物 １ ２ 可 — 层和 项层 墙体 的上述位 置 设置 ： ⑤控 制缝在 楼 、 盖处可 不 贯通， 屋 但在 该部位 宜作成 假缝， 以控 制可预 料 的裂缝 ： ・ ⑥ 控制缝 作成 隐式， 与墙体 的灰缝 相一致， 控制缝 的宽度 不应大 于ｔｒｍ ２ａ， 控制 缝 内应 用弹 性 密封 材 料， 如聚硫 化 物 、聚氨 脂 或硅树 脂 等填 充 。 Ｂ．控 制 缝 的 间 距 ① 对有 规则洞 口外墙 不大 于６ ： ｍ ②对 无洞墙 体不 大于 ８ 或墙 高的３ ： ｍ 倍 ③ 在转角 部位 ， 控制 缝至墙 转角 的距离 不大于 ４ ５ 。 ． ｍ （） ２ 设置 灰缝钢 筋 在墙 洞 口上 、下 的第 一道和 第 二道 灰缝 ， 钢 筋伸 入洞 口每侧长 度不
砌体裂缝的原因及防治措施
砌体裂缝的原因及防治措施砌体裂缝是建筑中经常出现的问题，不仅影响美观，也可能影响建筑的结构稳定性。
为此，我们需要深入了解砌体裂缝的原因，并采取相应的防治措施，以保障建筑的安全性和美观性。
砌体裂缝的原因1. 设计和施工问题在建筑设计或施工中存在缺陷，如基础设计不合理、墙体厚度不均、砖块选用不当、结构缺陷等，都可能导致砌体裂缝的产生和扩大。
2. 自然因素影响自然因素如地震、沉降、风蚀等也可能引起砌体裂缝的产生。
此外，墙体受潮、温度变化等也可能引起裂缝。
3. 使用情况长时间使用，过度沉重的物品、荷载或震动可能会导致墙体承受不住而产生砌体裂缝。
砌体裂缝的防治措施砌体裂缝的防治措施很多，具体方法应根据产生裂缝的原因和裂缝的大小等因素进行选择。
以下是几种常见的措施：1. 设计改进一旦发现设计和施工问题导致砌体裂缝的产生，需要及时采取措施加固或重新设计施工方案。
2. 砌体加固对于裂缝不大的墙体，可以采用人为注浆、开根加筋等方法加固。
对于较大的裂缝，可采用金属筋、钢筋网和增强材料等进行加固。
3. 真空加固真空注浆加固是一种新型的加固技术，它可通过压缩空气，把混凝土、水泥等材料注入墙体中的缝隙，将墙体裂缝堵住。
4. 表面修补表面修补方法是修补砌体裂缝的一种简单、快捷、经济的方法。
可以采用填缝剂、墙体抹灰等方法修补轻微的裂缝。
5. 定期维护对于已经修好的砌体裂缝，我们还需要定期检查和维护，以避免日后出现同样的问题。
结论砌体裂缝是一种常见的建筑问题，产生裂缝的原因及形式有很多。
根据裂缝的实际情况，我们需要选择相应的防治措施。
在设计、施工、使用和维护过程中，我们都要注重细节，尽量避免裂缝的产生。
只有这样才能保障建筑的安全性和美观性。
房屋建筑工程砖砌体裂缝成因分析与防治
房屋建筑工程砖砌体裂缝成因分析与防治【摘要】房屋建筑工程砖砌体裂缝的种类繁多，并且其形态各异。
轻微的裂缝会影响墙体美观以及房屋渗漏等情况，严重的则会有墙体坍塌等方面的重大事故发生。
不同种类的砖砌体裂缝会对房屋以及墙体造成不同方面的损伤，导致房屋的建筑质量降低，使得房屋墙体的安全性会减少很多，所以我们需要准确的去分析房屋建筑工程的砖砌体裂缝的原因，从而可以找出更好办法来预防裂缝的存在与发生，使人们可以在更安全更舒适的环境中生活。
本文简要分析了房屋建筑工程砖砌体常见裂缝的主要原因，并提出了一些处理以及预防的措施及方法。
【关键词】房屋建筑；砖砌体裂缝；成因分析；防治措施引言在日常生活中，房屋建筑工程的砖砌体裂缝的种类大体上可以分为四种，根据材料以及外部结构和环境的改变，大体上分为因温度变形产生的砖砌体裂缝、因为基础不均匀产生的砖砌体裂缝、因为特殊砖砌体材料产生的裂纹、由于承载力不足而产生的裂缝以及还有一些其他原因引起的裂缝等。
而在实际的工程建筑中，实践表明因为其材料本身固有的物理特性就会导致有裂缝的存在，任何结构物是都会存在裂缝的，所以裂缝是工程建筑中不可避免的，因此房屋建筑工程也是如此。
在日常房屋建筑工程实际操作中，经常会遇到一些结构构件出现裂缝的工程问题。
因此，对裂缝进行分析，究其产生的原因，如何采取防范措施、如何进行修复，是很有必要的。
1 因承载力不足产生的裂缝当房屋建成后，由于种种原因墙体出现裂缝，其中一种比较普遍的是由于砖砌体是属于脆性的材料，它的抗拉强度比较低，这样就会产生因为其材料承载力不足而产生了裂缝，那就是结构破坏的结果了。
这样类型的裂缝主要产生在柱子与窗户间墙面中心收到的压力要小于承载大梁的墙面受压的拉力，使得房屋墙面与柱子的受压力不均匀，导致了房子因为承载力不足而产生了裂缝。
2 地基不均匀沉降引起墙体裂缝分析在一般的建筑物作用力下，房屋的全部负荷量终是通过基础在传给地基的，由下往上发展，呈现水平以及竖立的裂缝。
砖砌体裂缝成因及防治
砖砌体裂缝成因及防治 周国刚 （安徽省阜阳市墙改办，阜阳２３６０００）
【摘 要】本文分析砖砌体产生裂缝的原因，并提出相应的防治措施。 【关键词】砖砌体；裂缝；沉降；温度变形
建筑砖砌体裂缝现象比较普遍，轻者影响建筑物 美观，造成渗漏水，重则降低建筑结构的承载力、刚 度、稳定性、整体性和耐久性，甚至导致建筑物整体倒 塌。笔者结合多年的工程质量监督实践，分析常见建 筑砖砌体裂缝的成因及防治措施。
１ 基础不均匀沉降引起的裂缝 这类裂缝一般出现在建筑物下部，由下往上发展．呈 “八”字缝、倒“八”字缝、水平缝及竖缝。长条形的建筑物 中部沉降过大时．易在房屋两端由下往上形成正“八”字 缝，且首先在窗对角处突破；反之，当两端沉降过大时，则 形成两端由下往上的倒“八”字缝，亦在窗对角处突破．有 时在底层中部窗台处突破．形成由上至下的竖缝：当某一 端下沉过大时，则在此处形成沉降端高的斜裂缝：当纵横 墙交点处沉降过大时．则在窗台下角形成上宽下窄的竖 缝．有时还出现沿窗台下角的水平缝 当外纵墙凹凸设计 时，由于一侧的不均匀沉降．导致此交接处的竖缝 如阜阳市西苑小区秋萍苑１Ｏ ，局部地基为粉砂层． 下挖一部分换土处理后采用混凝土柱下带型基础施工． ２００４￣９月开工，２００５ｆｆ－ｚ１．Ｊｑ基本竣工。在检查时发现．一侧 外窗台下角出现上宽下窄竖缝及窗间墙水平缝．每层均有 发现，但下层比上层严重。调查发现．附近有一机井长期反 复抽水，导致在纵横交点处沉降过大．再ＪＪｕ＿ｂ＿墙外堆土过 高（超过原设计室外标高ｉ丘２ｍ），从而增加基础沉降。对此。 立即采取封井和铲除堆土措施。裂缝不再变化 对于不均匀沉降导致的裂缝应以预防为主．即无 地质勘察资料严禁做施工图设计，严格按图施工．不 得擅自更改、任意处理。根据本地区情况。如在窗洞口 大的教学楼底层窗台下设置构造圈梁．与地梁构成刚 度较大的复合墙梁结构。对防止上述裂缝有明显效 果。治理的原则是，观测裂缝发展的速度、部位及程 度，决定是表面处理还是上部加固或基础加固 ２温差变形引起的裂缝 这类裂缝一般出现在建筑物（特别是那些纵向较 长的）顶层两端内外纵墙上．其形态呈“八”字或“Ｘ” 型．大多两端对称，但有时仅在一端出现，轻者出现在 两端１～２个开间内．重者会发展至房屋两端１／３纵长范 围内．并由顶层向下几层发展。此类缝在刚性屋面平 屋顶、未设变形缝隔热层的建筑物中更易发生。产生 的直接原因是混凝土结构屋面的伸缩变形牵引砖砌 体．超过其材料抗拉强度。 具体的机理是：在阳光照射下（特别是南方地区），屋 面板温度可高达６０℃￣７０℃．而其下的砖砌体仅为３０℃～ ３５℃．如此大的温差，加上混凝土线膨胀系数比砖砌体大 近一倍 根据有关计算理论和公式．计算砌体中的主拉应 力：设砂浆强度Ｍ５．０、砖强度ＭＵ７．５，则其沿灰缝截面破坏 时的轴心抗拉、抗剪强度设计值仅为Ｏ．１４ＭＰａ和Ｏ．１２ＭＰａ， 而沿齿缝通缝的弯曲抗拉强度仅为０２５ＭＰａ和０．１２ＭＰａ。 则温差引起的砌体主拉应力大于砌体本身抵抗力５０％～ ３００％。再加上房屋两端为“自由端”．水平约束力小，上部 砌体垂直压力较小．若无相应措施．则很难避免上述裂 缝。当屋面向两端热胀时．下部砌体出现“八”字缝，当冷 缩时。就出现倒“八”字缝．一胀一缩则易出现‘‘Ｘ”字缝。 其防治的主要方法：一是减缓消除热胀冷缩动力 源，如设隔热层、变形缝：二是增强相关砌体抵抗力， 如提高砂浆强度，提高灰缝饱满度．空斗改实砌。砌体 加筋，加设构造柱；三是提高灰缝的抗裂能力（对于不 影响结构安全的缝） 如阜阳市长途运输公司１堞资楼．砖混结构６层。 建筑面积４９０１ｍ 。１９９４年１０月开工。１９９６年４月竣工。 纵长５６ｍ。未设变形缝．屋面为多孔板灌缝找平后加小 青瓦坡屋面防水．两侧纵向为宽２ｍ现浇屋面板并做排 水檐沟。同年夏季即发现东西两端顶层边间纵墙出现
