沪科版物理九年级第十五章《探究电路》单元测试题2(含答案)
沪科版物理九年级第十五章《探究电路》单元测试题
姓名: 班级: 考号: .
一.选择题（每题2分，共24分）
1．下列电器设备中，主要利用电流热效应进行工作的是 ( )
2．下列变化能引起导体电阻大小变化的是（）
A．提高导体两端的电压 B．减小导体中的电流
C．改变导体的温度 D．导体是否通电
3．在如图2所示的电路中，用滑动变阻器调节灯的亮度，若要求滑
片P向右端滑动时灯逐渐变暗，则下列接法正确的（）
A．M接C，N接B B．M接A，N接B
C．M接C，N接D D．M接A，N接D
4.如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入
电路的电阻与接入电路的棒长成正比，金属杆cd和MP（右端P是滑片）
与电路接触良好，杆cd和MP的电阻不计．当被测身高增加时，电压表的
示数（）
A．变大 B．变小C．不变 D．无法确定
5. 如图所示的四种情景中，符合安全用电原则的是（）
6. 如图4所示电路，闭合开关后滑动变阻器的滑片向左移动，以下说法正确的是（）
A. 电流表示数变大，电压表示数变小
B. 电流表示数变大，电压表示数变大
C. 电流表示数变小，电压表示数变小
D. 电流表示数变小，电压表示数变大
7. 如图5所示电路中，MN间电压稳定，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω。
当滑动变阻器滑片P处于a端时，电流表示数为0.25A；当滑片P处于ab中点时，电流表示数为0.40A，则MN间的电压是（）
A.6伏
B.5伏
C.4伏
D.3伏
8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”的这两个实验，下列说法不．
正确
．．的是（）
A.它们都是采用控制变量的研究方法
B.它们的实验电路在教科书中是相同的
C.前者多次测量的目的是分析多组数据，得出电流跟电阻的关系
D.后者多次测量的目的是取电阻的平均值，减小误差
9. 如图6所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光；当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是…（）
A．L1亮度增大，电流表示数不变 B．L1亮度不变，电流表示数不变
C．L1亮度不变，电流表示数变小 D．L1亮度减小，电流表示数变小
10. 如图7所示是两电阻R1，R2的U-I图线，由图可知（）
A. R1=20Ω，R2=10Ω
B. R1=10Ω，R2=20Ω
C. R1=30Ω，R2=20Ω
D. R1=20Ω，R2=30Ω
11.图8是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R变化的图象是（）
12.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P 向左移动，在此过程中（）
A. 电压表V1示数变小，电压表V2示数变大
B. 电流表A示数变小，电压表V1示数不变
C. 电流表A示数不变，灯泡L亮度变亮
D. 电压表V1示数不变，灯泡L亮度变暗
二.填空题（每空2分，共20分）
13．滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流
值和电阻值，如图9所示，其中50Ω示；
1.2A表示。
14．图10所示电阻箱的示数是Ω
15．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是Ω；如果电阻两端电压为零，该电阻的阻值是Ω．
16．一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图11所示。
由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是Ω。
17．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V．18．某同学测小灯泡电阻的电路如图12所示，其中电源电压为4.5V。
他按电路图正确连接好实验电路，并检查各元件完好。
然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。
造成该现象的原因为是。
三．作图题（各3分，共6分）
19．如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将器件分别正确连入电路中
20．2008年5月12日，我国四川汶川发生8.0级特大地震，造成很大灾难。
全国人民全力投入抗灾抢险。
在抢救伤病员的过程中，医务人员需要随时看护患者，临时使用的一种呼唤电路元件如图第20题图所示（注意：有多少张床就按同样接法装多少盏电灯，图中只画出了两盏），患者只要按床头开关，他们就知道谁呼唤。
请你为他们设计这个电路（你可以只研究没有两人同时按开关的情况）。
四.简答题（本题5分）
21．暑期持续的高温天气，居民家里的空调、电扇都闲不住，大量的用电器同时使用往往会引起空气开关“跳闸”，请你解释原因并说出一条安全用电的注意事项。
三.实验探究题（22题6分，23题8分，共14分）
22．图甲是测量小灯泡（U额=2.5V）电阻的电路。
电源电压恒为4V。
（6分）
（1）请将图甲中的电路连接完整。
（要求滑片P向右滑动时电灯变亮，导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以。
（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为A。
这5次实验中，灯泡电阻的最大值为Ω（结果保留两位小数）。
为了完成这5次实验，应该选取最大阻值不小于Ω的滑动变阻器。
23．物理学习小组在“测量定值电阻阻值”的实验中：
（1）请用笔画线代替导线，将图中实物连接完整。
（2）闭合开关前，滑动变阻器的滑片P应移到端（选填“A”或“B”）。
（3）小组同学在连线时，不小心将线连错了，开关闭合后，移动滑动变阻器的滑片P 时，发现电流表示数变大，电压表示数却变小，产生这一现象的原因是。
纠正错误后，移动滑动变阻器的滑片P，使电压表的示数为3V时，电流表的示数如上图，则该定值电阻阻值为Ω。
他们认为这个结果就是定值电阻的准确阻值，你认为合理吗? ，理由是。
六.计算题（24题7分，25题8分，26题6分，共21分。
要求写出解题完整的步骤，只写结果不得分）
24．有的小汽车前排座位中安装有高低档的电加热，其工作原理相当于如图19所示的电路图，其中R
1=12Ω，R2=6Ω，闭合开关后，通过R1的电流为2A，求：
（1）R1两端的电压；
（2）通过R2的电流。
25．如图所示的电路中，电源电压保持不变，电阻R2为20
欧。
闭合开关，滑动变阻器R3的滑片在b端时，电压表的示数
为3V，滑片移到中点时，电流表的示数为0.45A，滑片移到a端
时，电压表的示数为9V，求
（1）电阻R1的阻值
（2）滑动变阻器R3的最大电阻
（3）电源电压U
26、如图所示的电路中，电阻R1的阻值为5Ω，电源电压
不变，当开关S接1时，电压表的示数为6V，电流表的示数
为l.5A，求：
(1)R2的阻值；
(2)当开关接2时，电压表的示数；
【答案】
一、选择题
1、D
2、C
3、A
4、A
5、D
6、B
7、D
8、A
9、C 10、A 11、B 12、A
二、填空题
13、滑动变阻器的最大阻值为50Ω（或滑动变阻器的阻值调节范围为0~50Ω）滑动变
阻器允许通过的最大电流为1.2A 14、2010Ω 15、20Ω 20Ω 16、10Ω
2.5Ω 17、0.6Aª 15V 18、滑动变阻器接入电路的电阻为0Ω
三、作图题
19、
20、
四、简答题
21、答：（1）根据I= P /U（或P = U I）（1分），在电压一定时（1分），大量的用电器同时使用会使电路的总功率过大（1分），干路总电流过大，引起空气开关“跳闸”（1分）。
（2）不同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）（1分）
五、实验探究题
22、答案：（1）
（2）改变流过电路的电流，多测几组数据（3）0.24；10.42；35
23、【答案】⑴如图⑵ B ⑶电压表与滑动变阻器并
联了10 不合理没有多次测量取平均值
六、计算题
24、24V 4A
25、（1）10欧（2）60欧（3）27V
26、（1）R2=20Ω（2）0。
2022年最新沪科版九年级物理第十五章探究电路章节测评试题(含解析)
沪科版九年级物理第十五章探究电路章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，电源电压恒定。
闭合开关S，当滑动变阻器接入电路的电阻为R2的四分之一时，电压表示数为6V，当滑动变阻器接入电路的阻值为R2时，电压表示数为3V，则前后两次通过R2的电流之比和电源电压分别是（）A．1︰2 6V B．2︰1 9V C．1︰2 3V D．2︰1 12V2、如图所示，是通过某两个导体R1、R2的电流随电压变化的图像。
分析图中信息可知（）A．R1导体的电阻为8ΩB．R2导体的电阻为1.8ΩC．两导体并联在电压为4V的电源两端时，干路电流为0.3AD．两导体串联在电路中，测得电路中的电流为0.1A，则总电压为4V3、如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R∶R2为（）A．3∶2 B．4∶1 C．5∶7 D．7∶54、如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路5、如图所示，闭合开关，将滑动变阻器的滑片向下滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变大B．灯泡变亮，电压表示数不变C．灯泡变暗，电压表示数不变D．灯泡变亮，电压表示数变大6、在如图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

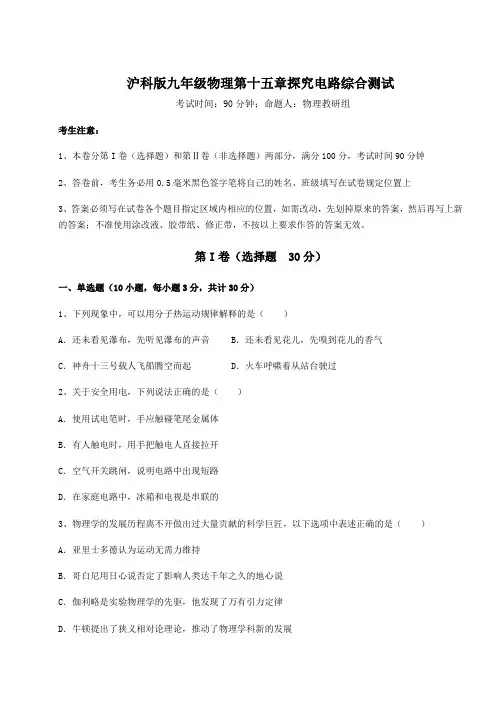

2022年最新沪科版九年级物理第十五章探究电路综合测试试卷(含答案详解)
沪科版九年级物理第十五章探究电路综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、下列现象中，可以用分子热运动规律解释的是（）A．还未看见瀑布，先听见瀑布的声音B．还未看见花儿，先嗅到花儿的香气C．神舟十三号载人飞船腾空而起D．火车呼啸着从站台驶过2、关于安全用电，下列说法正确的是（）A．使用试电笔时，手应触碰笔尾金属体B．有人触电时，用手把触电人直接拉开C．空气开关跳闸，说明电路中出现短路D．在家庭电路中，冰箱和电视是串联的3、物理学的发展历程离不开做出过大量贡献的科学巨匠，以下选项中表述正确的是（）A．亚里士多德认为运动无需力维持B．哥白尼用日心说否定了影响人类达千年之久的地心说C．伽利略是实验物理学的先驱，他发现了万有引力定律D．牛顿提出了狭义相对论理论，推动了物理学科新的发展4、下列哪个因素与导体电阻大小无关（）A．导体材料B．导体两端的电压C．导体的粗细D．导体的长度5、关于电流、电压和电阻的关系，下列说法中正确的是（）A．通过导体的电流越大，这段导体的电阻就越小B．导体的电阻越大，这段导体两端的电压就越高C．导体的电阻越大，对流过导体电流的阻碍作用就越强D．导体的电阻与加在其两端的电压成正比，与通过的电流成反比6、如图所示，电源电压不变，下列说法正确的是（）A．开关都闭合，然后断开S2、S3，电压表示数和电流表示数均变小B．开关都闭合，滑片P向左移动，电压表的示数不变，电流表的示数变大C．只闭合S1，滑片P向右移动，电压表示数和电流表示数的比值变大D．只闭合S1、S3，滑片P向左移动，电压表示数和电流表示数的乘积变大7、如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。

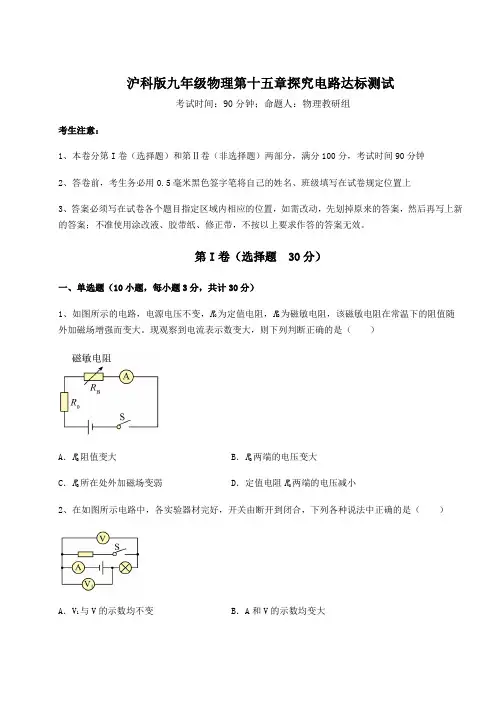

难点详解沪科版九年级物理第十五章探究电路达标测试试卷(含答案详解)
沪科版九年级物理第十五章探究电路达标测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路，电源电压不变，R0为定值电阻，R B为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场增强而变大。
现观察到电流表示数变大，则下列判断正确的是（）A．R B阻值变大B．R B两端的电压变大C．R B所在处外加磁场变弱D．定值电阻R0两端的电压减小2、在如图所示电路中，各实验器材完好，开关由断开到闭合，下列各种说法中正确的是（）A．V1与V的示数均不变B．A和V的示数均变大C．V的示数与A的示数的比值不变D．V1与V的差变大3、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培4、在图所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右移动时，变小的是（）A．电压表V和电流表A的示数B．电流表A和电流表A2的示数C．电流表A1和电流表A2的示数D．电压表V和电流表A1的示数5、将如图所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向D端移动时，接入电路中电阻变大，则滑动变阻器连入电路的接线柱应是（）A．A和C B．A和B C．B和D D．C和D6、如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。
两灯均完好，再闭合开关S2，不计灯丝电阻的变化。
下列现象正确的是（）A．灯L2亮度不变B．电流表示数不变C．电压表示数变大D．电压表与电流表示数之比变大7、如图1所示，电源电压恒为6V，R为热敏电阻，其阻值随温度变化如图2所示，R0是阻值为10Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是（）A．图甲中的R0有保护电路的作用B．热敏电阻阻值随温度升高而减小C．温度为40℃时，电流表的示数为0.2AD．温度降低时，电流表的示数变小，电压表的示数也变小8、李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A．导体两端的电压为零时，导体的电阻也为零B．甲的电阻小于乙的电阻C．在乙的两端加上1V的电压时，通过乙的电流为0.1AD．将甲、乙两电阻并联接到电压为2V的电源上，干路电流为0.6A9、电阻甲和乙的电流随电压变化规律如图所示。

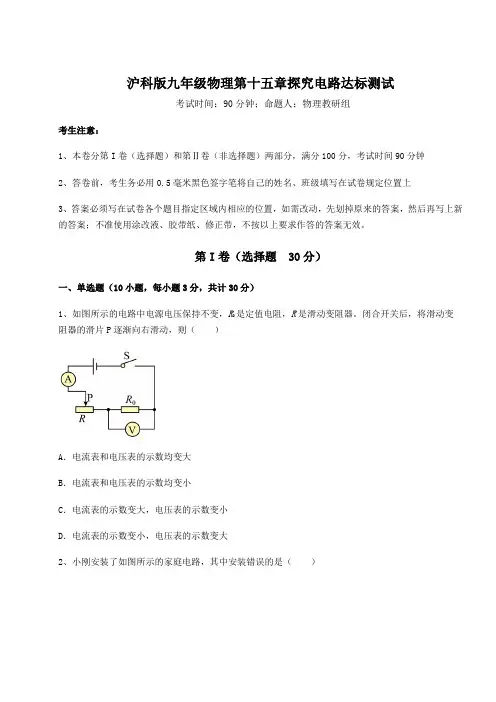

2022年最新沪科版九年级物理第十五章探究电路达标测试试卷(含答案详解)
沪科版九年级物理第十五章探究电路达标测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的电路中电源电压保持不变，R0是定值电阻，R是滑动变阻器。
闭合开关后，将滑动变阻器的滑片P逐渐向右滑动，则（）A．电流表和电压表的示数均变大B．电流表和电压表的示数均变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大2、小刚安装了如图所示的家庭电路，其中安装错误的是（）A．保险丝B．开关C．三孔插座D．双孔插座3、如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，不能测出未知电阻R x阻值的电路是（）A．B．C．D．4、如图所示电路中，电源电压保持不变，闭合开关S，用滑动变阻器调节灯泡亮度。
则电流表示数I 与电压表示数U的关系图像是（）A．B．C．D．5、日常用电中，下列各种做法符合安全用电原则的是（）A．用湿抹布去除插座和灯泡上的污垢B．用电器的金属外壳要保证良好接地C．发现有人触电应快速用手将人拉开D．用铜丝代替保险丝6、力的单位是为了纪念下列哪位物理学家而命名的（）A．牛顿B．欧姆C．帕斯卡D．安培7、以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．更换灯泡前先断开电源D．家用电器起火时，先用泡沫灭火器灭火，再切断电源8、在如图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。
用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P9、如图是某家庭电路的一部分，下列说法正确的是（）A．零线与地线之间的电压为220VB．电冰箱接入三孔插座后其外壳与零线相连C．断开开关S时，用测电笔接触a点氛管发光，接触b点氛管不发光D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路10、如图所示，电源电压恒定。

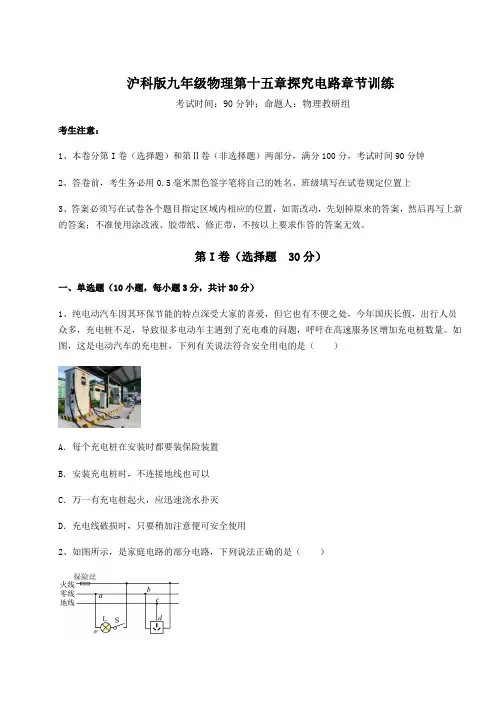

沪科版九年级物理第十五章探究电路章节训练练习题(精选)
沪科版九年级物理第十五章探究电路章节训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、纯电动汽车因其环保节能的特点深受大家的喜爱，但它也有不便之处，今年国庆长假，出行人员众多，充电桩不足，导致很多电动车主遇到了充电难的问题，呼吁在高速服务区增加充电桩数量。
如图，这是电动汽车的充电桩，下列有关说法符合安全用电的是（）A．每个充电桩在安装时都要装保险装置B．安装充电桩时，不连接地线也可以C．万一有充电桩起火，应迅速浇水扑灭D．充电线破损时，只要稍加注意便可安全使用2、如图所示，是家庭电路的部分电路，下列说法正确的是（）A．若保险丝熔断了，一定发生了短路B．若导线cd之间断路，插座就不能对外安全供电C．开关S也可以接在ae之间D．若ab之间断路，闭合开关S灯泡L不亮3、关于运动和能量以下说法中错误的是（）A．灰尘飞舞属于微观运动B．原子由原子核及核外电子组成C．从远处闻到花香说明分子在运动D．行驶中的汽车具有能量4、在如图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。
用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P5、关于家庭电路接法和测电笔的使用，下列图示正确的是（）A．B．C．D．6、如图所示电路，只闭合开关S1，灯L2发光，两表均有示数。

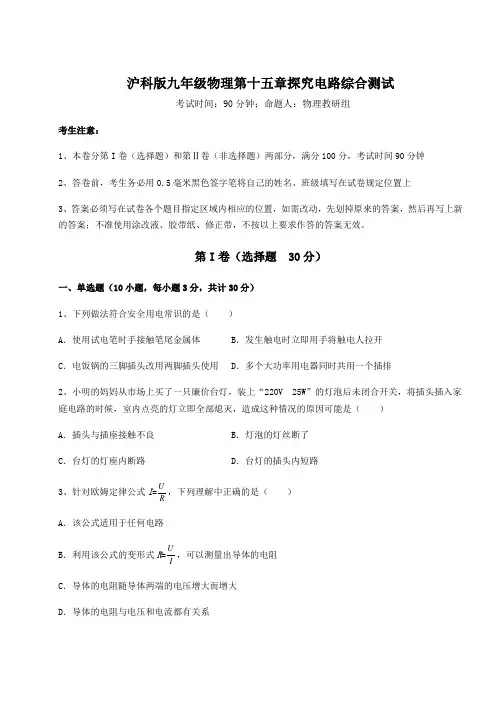

难点解析沪科版九年级物理第十五章探究电路综合测试试题(含答案及详细解析)
