YZ电解电容耐压漏电流测试仪
YZ电解电容耐压漏电流测试仪
使用说明书
本仪器主要用于测试电解电容耐压漏电流，还可以用于各种电器、绝缘电阻、二极管、三极管、稳压管，以及其它难以用万用表测试出的高压元件。
本机设有稳压电源输出，供维修使用。
技术参数
1、测试电压：DC 3-1500V
2、电压精度：±4％
3、漏电流范围：0-2mA 0-20mA 0-100mA
4、显示方式：全数显
5、体积：220 x 210 x 75mm
6、重量：约3.5kg
7、功耗：20W
8、电源：220V±20％
使用方法
(1)电解电容耐压测量：按下本仪器电源开关“ON”键，根据电容器上的标称电压，适当选择电压量程开关，（如100uf/25V电容，选择3－200V档，电压调到约标称电压的1.5倍40V左右），按下电流开关键“0－200mA”，被测的电容插入插孔中，正极对正极，抬起“IV”开关键，再按“测”键，等电压稳定后，电压表上的读数即是该电容器的耐压值。
(2)电容漏电流的测量：根据电容容量的大小，选择电流量程键，电容容量越大，电流档选择越大，适当选择电压键，（如470uf/50V电容），选择“3－200V”的档，电压调节到50V，电流档选择“0－20mA”键，“IV”键按下，再按“测”键。
一个良好的电容有多少漏电流？仅供参考：纸质电容、云母电容、涤沦电容、聚脂电容等，一般显示没有漏电流，50uf以下的电解电容，应显示低于25uA漏电流，50－500uf显示低于50uA漏电流，500－1000uf低于100uA漏电流，1000－10000uf显示低于500uA漏电流。
(3)稳压管的测量：选择电压量程键，从低档到高档，电流档选择0－2mA，“IV”键抬起，稳压管插入插孔中，管子正极对负，负极对正，再按“测”键，调节电压，观测电流表，应显示在1mA左右，电压表上读数即是该管的稳压值。
(4)三极管、二极管耐压测量：选择电压量程键，从高到低，电流键选择0－2mA，“IV”键抬起，被测的管子插入插孔中，二极管正极对负，负极对正，NPN三极管集电极对正，发射极对负，按“测”键，调节电压，如电流表上有数值，则电压表上的读数即是该管的耐压值。
根据电解电容器的技术参数可知，电容器漏电流uA，在+20℃±5℃时应不大于Ib=KCU。
Ib
为漏电电流uA，C为标称电容量uF，U为额定直流工作电压，K为系数+20℃±5℃时为0.03，一般电容不大于该计算值的5倍。
铝电解电容漏电电流在常温下应不大于该计算公式（Ib=KCU）的3倍。
本仪器因有高压，请注意安全！。
电解电容 参数
电解电容参数一、电解电容简介电解电容是一种广泛应用于电子电路中的储能元件，其工作原理是基于电解液与电极之间的电化学反应。
电解电容的结构主要由阳极、阴极、电解质和外壳等部分组成。
阳极通常由金属材料制成，阴极由氧化物或其他金属材料制成，电解质则由电解液和隔离膜组成。
二、电解电容的主要参数1.容量（Capacitance）：电解电容的容量是指其储存电荷的能力，通常以法拉（F）为单位表示。
容量的大小取决于电解电容的结构和尺寸。
2.电压（Voltage）：电解电容的电压是指其所能承受的最大直流电压。
电压值越高，电容器的耐压性能越好，但其泄漏电流也会相应增加。
3.电阻（Resistance）：电解电容的电阻是指其内部导线的电阻值，通常以欧姆（Ω）为单位表示。
电阻值的大小会影响电容器的充放电速度和能量损失。
4.漏电流（Leakage Current）：电解电容的漏电流是指其工作时通过电解质和电极之间的微小电流。
漏电流的大小会影响电容器的储能效率和稳定性。
三、电解电容的特性与应用1.特性：电解电容具有较高的储能密度、较快的充放电速度、良好的耐压性能和较长的使用寿命等特点。
同时，其成本较低，易于大规模生产和使用。
2.应用领域：电解电容广泛应用于各种电子设备中，如计算机、通信设备、电源设备、汽车电子等。
在电源滤波、储能、去耦等方面发挥着重要作用。
四、电解电容的测试与评估1.测试方法：对电解电容进行测试时，通常采用电容器测试仪或电子显微镜等设备进行测量。
测试内容包括容量、电压、电阻和漏电流等参数的测量。
2.评估标准：评估电解电容的性能时，通常需要考虑其容量稳定性、耐压性能、泄漏电流大小以及使用寿命等因素。
此外，还需要考虑其环境适应性、可靠性和成本等因素。
五、电解电容的选择与使用1.选择原则：在选择电解电容时，需要根据电路的具体要求进行选择。
需要考虑电容器的容量、电压、电阻、泄漏电流以及环境适应性等因素。
同时，还需要考虑其成本和使用寿命等因素。
电解电容检验标准
受控：编号：
版本：A1.0
中山品诚实业有限公司电源厂
电解类电容检验标准
编制：薛大成
审核：
批准：
编写日期：2017 年 5 月26 日实施日期：年月日
中山品诚实业有限公司电源厂电解类电容检验标准
电解类电容检验标准
1.0 来料实物电解类（铝电解，钽电容）电容，实物型号应与订单型号，送货单型号，一致。
2.0 来料外包装应包装良好（无外箱破损），包装应有利于产品运输及储存，标识清楚，正确。
3.0 根据抽样方案，GB2828-2003正常检验Ⅱ级抽样方案，AQL允收水准，致命缺陷0.01，严重缺陷0.25，轻微缺陷1.0。
4.0 电解电容应测试电容容量（LCR），漏电流（漏电流测试仪），两项参数。
4.1 电解电容，钽电容测试参数设定，频率，选100HZ,或120HZ.
4.2 实际中若频率升高而损耗增加，则应选用串联等效电路，若频率升高而损耗减小，则应选用并联等效电路，
4.3 测试前一定要进行清零。
漏电流测试，参照漏电流测试仪操作规程。
4.4 测试仪器，LCR（容量），漏电流测试仪（漏电流）。
5.0 检验合格，允收，外箱加盖合格印章，入库。
6.0 检验不合格时，记录不良现象，交由各部门会签评审。
处理结果以终审结果为准。
7.0 将检验结果记录于进料检验报告并存档。
文件编号：版本：A1.0 第1 页共1 页。
电容检验规范(1)
电容检验(jiǎnyàn)规范(1)电容(diànróng)检验规范(1)物料名称电解电容物料类别电子类供应商参考《合格供应商目录》序号检验项目技术要求/缺陷内容检验方法检验工具不合格分类抽验判定检验水平1包装质量1.内外包装标示清晰明确，包括供应商名称，规格型号，批号，数量，生产日期；2.外包装应牢固，无破损，变形。
具有良好的防潮，防压及防腐蚀等。
用肉眼观察目测外观质量1.引出线应光亮、清洁，无脱锡、露铜、露铁、生锈、黑斑及明显水迹；表面无尖角毛刺、损伤、夹层、氧化现象；引出线不得有废针、弯针；2.外表无可见损伤：变形、无凹陷，无突起；没有混料的现象；用肉眼观察目测2外形尺寸1.本体长、宽，引脚直径和脚距，应与BOM要求或者零件规格书要求或者样品相符；用游标卡尺测量游标卡尺2.引脚间距要与PCB板一致。
将物料插入PCB板进行试装PCB板3电气性能容值要与物料清单规格要求一致。
在1KHz下，用电桥测试容量数字电桥4引脚强度引脚受力弯曲后，无断裂、和本体无松动或脱落，电气性能符合第3项。
任取一根引脚按相反的方向连续弯曲两次（共四次）后，用肉眼观察和电桥测试。
目测/数字电桥5安全性能耐压施加额定电压，电容本体应无弯化，各项性能参数符合《规格表》用耐压测试仪在电容两端施加125%额定电压耐压测试仪6漏电流漏电流值应满足I≤（0.03×C×U）／1000，式中C为电容量，U为额定电压，0.03为常数。
（电解电容需要测试此项）漏电流测试仪额定电压下测试漏电电流漏电流测试仪7高温测试高温试验后，外观应无可见损伤，性能符合要求。
（瓷片电容除外）放在温度105±5℃的恒温箱中超过4h后检测。
恒温箱8低温测试低温试验后，外观应无可见损伤，性能符合要求。
（瓷片电容除外）放在温度-24±5℃的冰箱中超过24h后检测。
冰箱检验要求及注意事项：附录(f ùl ù)A贴片电阻/电容(di ànr óng)规格表1.以上检验项目可参考《合格供应商项目》、《电板物料清单》、《供应商的选型手册》。
电解电容测试方法及标准
电解电容测试方法及标准电解电容作为电子设备中的关键元件，其性能的可靠性对于设备的稳定运行至关重要。
为了确保电解电容的质量，对其进行的测试方法及相应的标准成为品质控制中不可或缺的一环。
本文将详细介绍电解电容的测试方法及标准。
一、测试方法1. 外观检查：观察电解电容的外观，查看是否有损坏、漏液、变形等情况。
同时，检查电容的标识是否清晰、完整，包括制造商、容量、电压、精度等信息。
2. 电气性能测试：通过专业的测试设备，对电解电容的电气性能进行测试。
主要包括以下几项：a. 充放电时间测试：通过给电解电容充电，记录其达到额定电压所需的时间，以及放电时的时间常数。
b. 漏电流测试：在额定电压下，测量电解电容的漏电流。
漏电流越小，说明电容的绝缘性能越好。
c. 容量测试：使用专用测试设备，在一定的电压和频率下，测量电解电容的实际容量。
d. 损耗角正切值测试：通过测量电容在一定频率下的有功功率与无功功率的比值，得到损耗角正切值。
该值反映了电容的能量损耗。
3. 环境适应性测试：将电解电容置于高温、低温、高湿等极端环境下，观察其性能的变化，以评估其环境适应性。
二、测试标准1. 外观标准：电解电容外观应无损伤、无漏液、无明显变形。
标识应清晰、完整、易于识别。
2. 电气性能标准：电解电容的电气性能需符合相应的规格要求。
例如，容量误差应在规定的范围内，漏电流应小于某一特定值，损耗角正切值应小于某一特定值等。
3. 环境适应性标准：电解电容应能在一定的温度和湿度范围内正常工作，无性能下降或损坏等现象。
三、测试报告与品质保证测试结束后，应撰写详细的测试报告，记录测试过程、方法和结果。
测试报告应包括以下内容：1. 测试概述：简述测试的目的、范围和所依据的标准。
2. 测试设备与材料：列出用于测试的设备和材料，包括电解电容、测试仪器、电源等。
3. 测试方法：详细描述测试步骤和方法，确保其可重复性和准确性。
4. 测试结果：记录各项性能指标的测试结果，包括但不限于充放电时间、漏电流、容量、损耗角正切值等。
电解电容测试方法及标准
电解电容测试方法及标准
电解电容测试方法包括静态测试和动态测试。
1. 静态测试方法：
- 电解电容的电容值可以使用电桥进行测量，其中包括维纳电桥和韦斯顿电桥。
- 可使用LCR表进行测量，设置为电容测试模式，并将测试夹具连接到电解电容的两个引脚上，读取电容值。
2. 动态测试方法：
- 使用示波器和信号源进行测试。
通过给电容施加正弦波信号，然后观察电容的电压响应，计算得出电容值。
- 使用低反馈电压源将电解电容串联到一个高精度电流源，并测量所施加的电流变化以计算出电容值。
电解电容的测试标准包括以下指标：
- 额定电容值：电解电容的额定电容值是制造商在产品上标注的电容值。
- 等效串联电阻：电解电容会引入一定的等效串联电阻，该电阻会对电容的性能产生影响。
- 工作电压：电解电容具有指定的工作电压范围，超过该电压范围可能会造成电容损坏或性能下降。
- 漏电流：电解电容在正向工作电压下会有一定的漏电流，该值应小于规定的标准值。
- 逆耐压：电解电容在反向工作电压下应具有一定的逆耐压能力，该值应大于规定的标准值。
- 寿命：电解电容的使用寿命与电解液的稳定性有关，应符合
制造商规定的标准寿命。
具体的测试方法和标准会根据电解电容的不同类型和应用领域而有所差异，可根据相关的规范和标准进行测试。

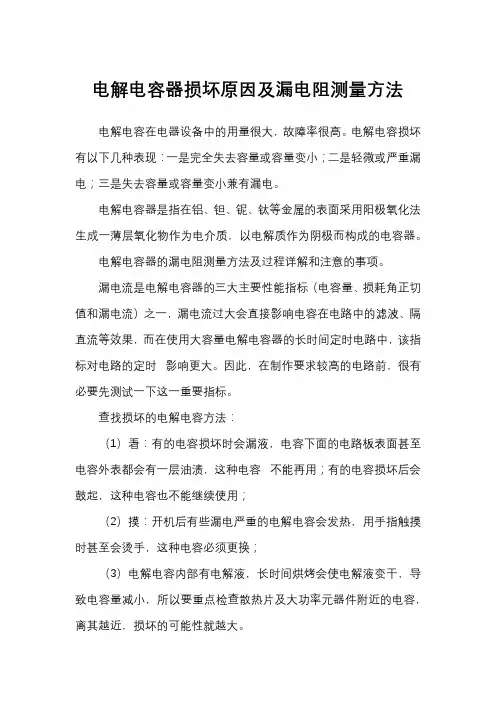

电解电容器损坏原因及漏电阻测量方法
电解电容器损坏原因及漏电阻测量方法电解电容在电器设备中的用量很大，故障率很高。
电解电容损坏有以下几种表现：一是完全失去容量或容量变小；二是轻微或严重漏电；三是失去容量或容量变小兼有漏电。
电解电容器是指在铝、钽、铌、钛等金属的表面采用阳极氧化法生成一薄层氧化物作为电介质，以电解质作为阴极而构成的电容器。
电解电容器的漏电阻测量方法及过程详解和注意的事项。
漏电流是电解电容器的三大主要性能指标（电容量、损耗角正切值和漏电流）之一，漏电流过大会直接影响电容在电路中的滤波、隔直流等效果，而在使用大容量电解电容器的长时间定时电路中，该指标对电路的定时影响更大。
因此，在制作要求较高的电路前，很有必要先测试一下这一重要指标。
查找损坏的电解电容方法：（1）看：有的电容损坏时会漏液，电容下面的电路板表面甚至电容外表都会有一层油渍，这种电容不能再用；有的电容损坏后会鼓起，这种电容也不能继续使用；（2）摸：开机后有些漏电严重的电解电容会发热，用手指触摸时甚至会烫手，这种电容必须更换；（3）电解电容内部有电解液，长时间烘烤会使电解液变干，导致电容量减小，所以要重点检查散热片及大功率元器件附近的电容，离其越近，损坏的可能性就越大。
查找损坏的电解电容方法通常电解电容器损坏有以下原因：、整流管损坏当整流桥中有一个整流管被击穿时，整流后的电压将出现交流成分，滤波电容器上出现反向电压，滤波电容器因此而损坏。
、电压分配不均当均压电阻中有一个损坏时，互相串联的两组电容器上的电压分配变得不均衡，则电压较高的电容器容易损坏。
、电容器漏电电流过大电解电容接入电路时，是存在漏电流的。
正常情况下，漏电流是很小的。
但如果由于电容器老化，或由于电容器本身的质量较差等原因，漏电流将增大，使电解电容器将因严重发热而损坏。
电解电容器的漏电阻测量方法：当用万用表检测电解电容器漏电电流大小的时候，万用表红表笔接电解电容负极，黑表笔接正极，刚接触瞬间，万用表指针即向右偏转较大幅度（对于同—电阻挡，容量越大，摆幅越大），接着逐渐向左回转，直到停在某一位置，此时的阻值便是电解电容的正向漏电电阻，此值越大，说明漏电电流越小，电容性能越好。
电容漏电流值
电容漏电流值
电容漏电流是指在电容器两端施加额定直流工作电压时，电容器充电电流随时间变化的终值。
电容漏电流没有固定的最大值，因为它受到许多因素的影响，如电容器的材料、工艺和使用的电解质等。
电容漏电流的计算公式为：ikcu(a)；其中k值为漏电流常数，单位为a(v·f)。
漏电流值随着时间的推移会逐渐减小。
在实际操作中，可以使用漏电流测试仪或万用表来测量电容漏电流。
使用万用表检测时，需要注意选择合适的量程。
一般情况下，1~47uF的电容可用Rx1k挡，大于47uF的可用Rx 100挡。
当电容器的耐压值大于万用表内部电池电压值时，可以根据电解电容器正向充电时漏电电流小、反向充电时漏电电流大的特点，采用Rx10k挡对电解电容器进行反向充电，观察表针停留处是否稳定（即反向漏电电流是否恒定），由此判断电容器质量，确定电容漏电流的范围。
造成电容器漏电流的因素主要有两个方面：
1. 工艺方面因素：如原材料的纯度、阳极金属箔（粉）的含杂质情况、负极箔的纯度、等离子水的纯度、电解质的纯度及衬垫物密封材料等。
2. 铝电解电容器在工作过程中具有自愈”特性：所谓自愈”特性是指介质氧化膜的疵点或缺陷在电容器工作过程中随时可以得到修复，恢复其应具有的绝缘能力，避免导致电介质的雪崩式击穿。
电容测漏电流测试方法
电容测漏电流测试方法
电容测漏电流测试方法通常有以下几种:
1. 电阻分压法:将待测电容串联在电路中,并测量通过电容的电流。
由于电容的阻抗为零,因此通过电容的电流可以通过测量电阻的分压值来确定电容的泄漏电流。
2. 灵敏电流计法:将待测电容并联在电路中,并测量通过灵敏电流计的电流。
由于电容的容抗为零,因此通过电容的电流可以通过测量灵敏电流计的电压来确定电容的泄漏电流。
3. 电容放电法:将待测电容接入电路中,并测量在电容开始放电的瞬间电路中的电流。
由于电容的容抗为零,因此通过电容的电流为零,因此可以通过测量电路中的电流来确定电容的泄漏电流。
需要注意的是,上述测试方法中,灵敏电流计法和电容放电法都需要在电路中插入一个电阻或电感,以平衡电路中的电流。
此外,测试过程中需要注意避免电容放电时对测试结果的干扰。
铝电解电容器漏电流
铝电解电容器漏电流DCL漏电流DC Leakage Current（DCL）DC漏电流是指在给定的额定电压下流过电容的直流电流值。
漏电流的值依赖于给定的电压，充电周期和电容的温度。
电容器的介质对直流电具有很大的阻碍作用.由于铝氧化膜介质上浸有电解液,在施加电压时,重新形成以及修复氧化膜的时候会产生一种很小的称之为漏电流的电流,刚施加电压时,漏电流较大,随着时间的延长,漏电流会逐渐减小并最终保持稳定.测试温度和电压对漏电留具有很大的影响。
漏电流会随着温度和电压的升高而增大DCL的测试方法DCL Method of measurement漏电流的测量是在25℃的温度下，提供额定电压并通过1000Ω的保护电阻同测量电路中的电容相串联。
加电压5分钟以后，漏电流没有超过规格所给定的最大值。
铝电解电容都存在漏电的情况，这是物理结构所决定的。
漏电流当然是越小越好。
电容器容量愈高，漏电流就愈大。
降低工作电压可降低漏电流。
选用更高耐压的品种也会有助于减小漏电流。
相同条件下优先选取高耐压品种的确是一个简便可行的好方法；降低内阻、降低漏电流、降低损失角、增加寿命。
真是好处多多，唯价格上会高一些。
而漏电流值大小的控制是电容器三个参数中的重点,漏电流值大小是判断电容器质量的一个重要标志。
影响铝电解电容漏电流值的主要因素有：（1）所用原材料的纯度情况，包括正极箔的含杂质情况，负极箔纯度、去离子水的纯度，电解纸的杂质含量以及其它结构材料、密封材料等等。
（2）工作电解液的成分、粘度、P H 值、比电阻。
（3）工作和贮存环境的影响。
（4）电容器生产的环境和制造工艺的控制，特别是老炼工艺，电容器内部氧化膜的修补过程等。
把相同容量的电解电容按照额定承受电压进行充电，放置一段时间后再检测电容器两端的电压下降程度。
下降电压越少的漏电流就越小。
DCL的温度特性DCL Temperature characteristics随温度的增加而增加DCL的测试方法DCL Method of measurement漏电流的测量是在25℃的温度下，提供额定电压并通过1000Ω的保护电阻同测量电路中的电容相串联。
