PTN运行维护知识介绍资料
PTN(分组传送网)的简单高效运维之道
PTN(分组传送网)的简单高效运维之道大规模的PTN网络建设之后，如何高效维护成为摆在各分公司眼前的主要问题之一。
中国移动海南分公司在PTN网络的维护领域深入挖掘，通过对业务配置及调整、告警抑制及各类故障情况下业务快速恢复等不同场景的深入分析，和PTN厂商一起运维创新，独辟蹊径，在LTE 时代到来之前率先走出了一条PTN高效简单运维的道路。
一、PTN运维难点分析PTN作为IP化的传输设备，具有IP网络固有的运维复杂性，随着PTN网络规模的激增及承载业务的多样化，网络运维人员的维护工作量大幅度增加，“如何简化运维?”成为PTN维护人员的关注重点。
从中国移动海南公司(以下简称海南移动)PTN运维经验来看，主要存在如下图所示的三大难点：第一、告警多，故障定位定界困难;第二、基站业务调整场景多，调整过程要求快速可靠;第三、业务种类多，参数多，需要简化管理;二、运维创新，实现运维高效简单为了有效的应对PTN网络带来的运维复杂度，海南移动通过和华为等主要设备厂商定期进行PTN运维专项需求讨论等措施，聚焦PTN的运维难点，确保更好的提升运维效率，主要聚焦在以下几个方面：1、业务可视化管理电信级的IP网络运维需要可视化的维护方式，将“软”管道和维护指标图形化呈现出来，有预见性地维护承载网络：1)业务及其关联的主备Tunnel路径通过层次化路径拓扑关联呈现;2)以业务为中心的告警监控。
当网络出现故障，影响到业务开通的时候，相关告警会直接反应到端到端业务管理界面;3)以业务为中心的性能监控。
通过基于不同场景的模板化指标采集，满足不同场景的管理需求;4)全网时钟可视化展现，清晰时钟信令方向，清晰时钟跟踪关系;2、智能电路割接随着PTN业务数量的增长，频繁的网络业务调整不可避免，需要通过系统化的管理流程和专业的割接工具实现高效、准确、安全的业务调整，并参考如下的操作步骤：1)对单条电路和批量电路提前制定割接方案，割接前进行割接演习，校验资源是否冲突;2)执行人工方式和自动方式的割接计划，将割接设置和管理的时间从晚上调整到白天，释放夜晚加班人力;3)割接后可保留原有工作电路资源，以便返回割接后的业务;3、工程告警抑制为抑制PTN网络日常单板拔插、网元调测等工程施工产生的大量工程告警，与正常网络告警有效区分，需要在EMS实现对工程告警的有效过滤：1)网元、单板、端口等多粒度工程告警标识批量化配置;2)自动过滤工程告警不上报上层综合网管;3)依据告警工程态标识过滤，分开浏览常态告警和工程告警;4)工程告警自动结束机制：自由定义工程告警状态标识的开始、结束时间;4、离线网元快速隔离PTN扩容部署阶段，接入侧设备机房环境复杂，经常出现机房掉电导致网元离线的情况，此时业务得不到及时的修复，维护人员需要通过EMS隔离离线网元后再进行业务发放：1)对故障网元快速隔离，不影响网络业务正常发放;2)离线网元上线后，EMS提供离线网元恢复功能，重新入环/链，且离线网元的业务自动恢复无需在离线网元上线后手工配置业务。
光伏电站的运行和维护PPT资料(完整版)
三、光伏电站的主要设备及其功能
3、并网逆变器
逆变器满足以下要求：
a)并网逆变器的功率因数和电能质量应满 足电网要求。
b)逆变器额定功率应满足用于海拔高度的 要求，其内绝缘等电气性能满足要求。
c)逆变器使用太阳电池组件最大功率跟踪技术(MPPT)。
d)逆变器具有极性反接保护、短路保护、孤岛效应保护、过温保护 、交流过流及直流过流保护、直流母线过电压保护、电网断电、电网 过欠压、电网过欠频、光伏阵列及逆变器本身的接地检测及保护功能 等。
汇流箱的电气原理框图如下图所示
光伏阵列防雷汇流箱
电池串列1(+) 电池串列2(+) 电池串列3(+) 电池串列4(+) 电池串列5(+) 电池串列6(+)
电池串列1(-) 电池串列2(-) 电池串列3(-) 电池串列4(-) 电池串列5(-) 电池串列6(-)
高压熔丝+ Nhomakorabea断路器
-
-
-
-
-
-
-
防雷器
直流输出(+)
a）光伏组件存在玻璃破碎、背板灼焦、明 显的颜色变化；
b）光伏组件中存在与组件边缘或任何电路 之间形成连通通道的气泡；
c）光伏组件接线盒变形、扭曲、开裂或烧 毁，接线端子无法良好连接。
3）光伏组件上的带电警告标识不得丢失。
五、光伏电站的日常维护
1、组件和支架的维护：
4）使用金属边框的光伏组件，边框和支架 应结合良好，两者之间接触电阻应不大于4Ω ，边框必须牢固接地。
直流输出(-) 接地
上图所示之光伏阵列防雷汇流箱为6路输 入，针对具体设计情况需求，输入电池串 列可相应增加或减少。

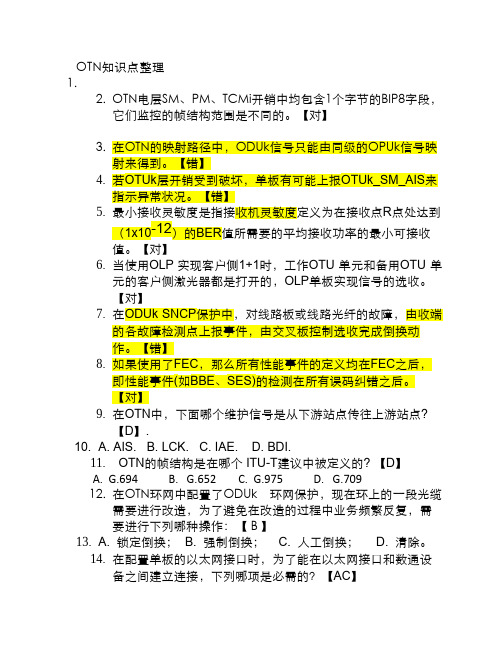

PTN知识点整理
2. OTN电层SM、PM、TCMi开销中均包含1个字节的BIP8字段， 它们监控的帧结构范围是不同的。【对】
3. 在OTN的映射路径中，ODUk信号只能由同级的OPUk信号映 射来得到。【错】
4. 若OTUk层开销受到破坏，单板有可能上报OTUk_SM_AIS来 指示异常状况。【错】
19. 对于发送端波长转换器的输出光源需要进行的测试项目有 【ABCE】。
A. 发送光功率；B．中心波长; C．SMSR; D．插损 E．-20dB谱 宽
20. 常见以太网业务中断的可能原因包括：【ABCDE】 21. A. 端口属性配置错误包括Tag属性、端口工作模式 22. B. 光纤、电缆、硬件故障 23. C. 以太网业务配置错误 24. D. 上游网络存在故障，导致本端ALS 功能关断激光器，或
者LPT 功能关断链路 25. E. OTU 单板WDM 侧存在故障 26. PTN知识梳理
27. 路由表中不可能存在存在掩码为255.255.255.255的路由表 项，但可能存在掩码为0.0.0.0的路由表项。【 F 】
28. 配置静态路由时，参 数“interface_name”和“gateway_address”必须要配 置。【 F 】
29. 如果路由器发现了去往同一网段的多条路由的时候，它将按 照先比较协议优先级 ， 再比较路由花费值的原则选择最优路 由加入到路由表中。【 T 】
30. 可以用于移动承载网的设备种类很多，组网方案也很多，根 据网络的使用的平台不同，可以分为传送型和路由型两种类
型。如果是使用IP分组技术进行承载，我们称这种移动承载技
A、SDH同步技术; B、 1588 ACR; C、 1588V2; D、 SyncE 同步以太网

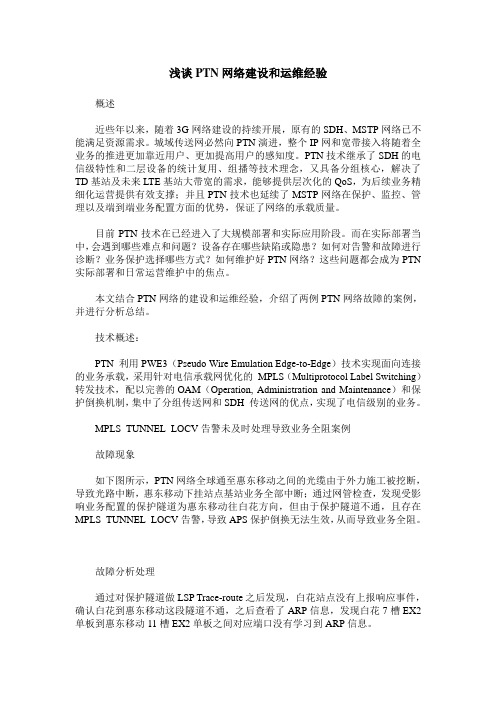

浅谈PTN网络建设和运维经验
浅谈PTN网络建设和运维经验概述近些年以来，随着3G网络建设的持续开展，原有的SDH、MSTP网络已不能满足资源需求。
城域传送网必然向PTN演进，整个IP网和宽带接入将随着全业务的推进更加靠近用户、更加提高用户的感知度。
PTN技术继承了SDH的电信级特性和二层设备的统计复用、组播等技术理念，又具备分组核心，解决了TD基站及未来LTE基站大带宽的需求，能够提供层次化的QoS，为后续业务精细化运营提供有效支撑；并且PTN技术也延续了MSTP网络在保护、监控、管理以及端到端业务配置方面的优势，保证了网络的承载质量。
目前PTN技术在已经进入了大规模部署和实际应用阶段。
而在实际部署当中，会遇到哪些难点和问题？设备存在哪些缺陷或隐患？如何对告警和故障进行诊断？业务保护选择哪些方式？如何维护好PTN网络？这些问题都会成为PTN 实际部署和日常运营维护中的焦点。
本文结合PTN网络的建设和运维经验，介绍了两例PTN网络故障的案例，并进行分析总结。
技术概述：PTN 利用PWE3（Pseudo Wire Emulation Edge-to-Edge）技术实现面向连接的业务承载，采用针对电信承载网优化的MPLS（Multiprotocol Label Switching）转发技术，配以完善的OAM（Operation, Administration and Maintenance）和保护倒换机制，集中了分组传送网和SDH 传送网的优点，实现了电信级别的业务。
MPLS_TUNNEL_LOCV告警未及时处理导致业务全阻案例故障现象如下图所示，PTN网络全球通至惠东移动之间的光缆由于外力施工被挖断，导致光路中断，惠东移动下挂站点基站业务全部中断；通过网管检查，发现受影响业务配置的保护隧道为惠东移动往白花方向，但由于保护隧道不通，且存在MPLS_TUNNEL_LOCV告警，导致APS保护倒换无法生效，从而导致业务全阻。
故障分析处理通过对保护隧道做LSP Trace-route之后发现，白花站点没有上报响应事件，确认白花到惠东移动这段隧道不通，之后查看了ARP信息，发现白花7槽EX2单板到惠东移动11槽EX2单板之间对应端口没有学习到ARP信息。
PTN-原理概述专业知识
大客户专线业务IP化份额也越
来越大，二层VPN业务盛行
IP
3G
宽带接入
IP SAN
IPTV
业务IP化旳主要驱动力：
统一网络协议，简化网络层次，降低TCO
便于提供多种类型旳新业务，实现综合业务运营
新型业务
3G/WiMAX等移动关键网、
Backhaul 在R5版本全方面实
Qos确保。
ATM仿真传送
NB2 ATM PWE3
BTS1
ATM
ATM
ATM
Bi-directional Tunnel
TDM PWE3
ATM PWE3
Bi-directional Tunnel
Eth PWE3
NodeB
BSC/RNC
PTN
MSC/MGW
BTS
6100/6200
6300
SR/BRAS
Iub
Iub
IP
Abis
AAL2/5
802.1Q
TDM
ATM
ETH
PWE3
PWE3
PWE3
Tunnel
Tunnel
PHY
ZXCTN 6200为业界最紧凑旳10GE PTN设备，3U高，既可作为小规模网络中旳汇聚边沿设备，也可在大规
模网络或全业务场景中作为高端接入层设备，满足发达地域对10G接入环旳需求。
ZXCTN 9008为业界互换容量最大旳PTN设备，互换容量到达双向800G，全方面满足全业务落地需求
PWE3原理
备PE执行端业务旳封装/解封装
客户设备CE感觉不到关键网络旳存在,以为处理旳业务都是本地业务
PWE3原理－－－NNI侧端口
华为PTN培训ppt课件
单板正在硬复位；单板未插上，或 单板插上，但与母板接触不良；板 间通讯故障
设备上安装了物理单板而未在网管 上创建逻辑单板
常见告警介绍
检测点
告警类型 CLK_LOCK_FAIL
CLK_NO_TRACE_MODE
时钟源 LTI
告警级别 主要 次要
主要
可能故障原因
OptiX PTN 910子架接口
OptiX PTN 910子架概览
槽位分配
单板名称 CXPA/B CXPG/H EF8T EF8F EG2 ML1/ML1A ADS2A/ADS2B SHD4 PIU FAN CD1 SHD4I
单板描述 主控、交换、时钟合一板(匹配75/120欧姆E1) 主控、交换、时钟合一板(匹配75/120欧姆E1) 8路FE业务处理板（电接口） 8路FE业务处理板（光接口） 2路GE业务处理板 16路E1业务处理板（75/120欧姆） 2路ADSL2+接入单板 4路G.SHDSL接入单板（支持ATM、EFM格式） 电源板 风扇板 1路通道化STM-1业务处理板 4路支持IMA模式的SHDSL接入板
常见告警介绍
检测点 物理层 隧道层
告警类型 ETH_LOS ETH_LINKDOWN LSR_NO_FITED IN_PWR_ABN
LASER_MOD_ERR ETH_APS_LOST
ETH_APS_SWITCH_FAIL
告警级别 可能故障原因
紧急 紧急 紧急 主要
主要 主要
主要
光缆断；激光器关断；光板故障
物理层同步方式下，时钟源频偏 过大；物理层同步方式下，时钟 源物理链路故障
未启动SSM协议 没有配置系统时钟源优先级表， 网元使用自带的默认优先级。 时钟源优先级表中除了内部源以 外的其他时钟源存在状态丢失， 无法跟踪。 时钟源优先级表中除了内部源以 外的其他时钟源频偏过大，无法 跟踪。 频率1588V2同步时，网元跟踪 本地时会出现该告警
PTN基础知识及工程设计介绍
PTN交换机
交换机概述
PTN交换机是一种用于连接用户 终端并提供数据交换服务的设备。
交换机功能
PTN交换机支持多种接入协议，如 EPON、GPON等，可以提供高速、 可靠的数据传输和交换服务。
交换机应用
PTN交换机广泛应用于城域网、园 区网以及企业网络的接入层，提供 灵活、高效的数据接入和交换服务。
PTN终端设备
终端设备概述
PTN终端设备是一种用于连接用户终端并提供数 据传输服务的设备。
终端设备功能
PTN终端设备支持多种传输协议，如Ethernet、 TDM等，可以提供高速、可靠的数据传输服务。
终端设备应用
PTN终端设备广泛应用于企业网络的接入层，提 供灵活、高效的数据传输服务。
04
PTN工程设计
故障处理
当网络出现故障时，及时定位故障原因，采取相应的 处理措施。
定期维护
定期对PTN网络进行维护，包括软件升级、硬件检查 等，确保网络稳定运行。
06
PTN未来发展展望
PTN技术演进方向
1 2
更高速度
随着业务需求的增长，PTN技术将向更高传输速 度演进，以满足不断增长的数据传输需求。
更加灵活
PTN技术将进一步增强对各类业务和协议的适应 性，实现更加灵活的业务调度和管理。
PTN技术应用场景
总结词
PTN技术适用于各种规模的网络，如城 域网、骨干网等，尤其适用于需要高可 靠性和灵活性的业务场景。
VS
详细描述
在城域网中，PTN技术可以用于接入层和 汇聚层，提供高可靠性的数据传输服务， 并支持多种业务快速接入和灵活调度。在 骨干网中，PTN技术可以作为核心传送层 ，实现大容量数据的高速传输和智能调度 。此外，在电力、金融等行业专网中， PTN技术也得到了广泛应用，为各行业的 业务运营提供了高效、可靠的网络支持。
PTN技术教材配套课件(第四章)
环回测试分析 法
排除法
将故障定位到单站， 影响正常业务。 或分离外部故障
适用于定位同时产 生且具有某些规律 的大量故障 特定场景下能快速定位到故障点
业务中断故障的应急处理
应 急 处 理 流 程 图
查询误操作 查询故障发生前是否有误操作 ，如添加或删除业务、更改配置 等。如果存在误操作，要根据故 障发生前的操作情况进行逆向操 作恢复业务。 检查告警 发生业务中断时，需要检查 设备是否存在如表所示的告警。 如果存在，应先排除告警指示的 故障。 检查环回和装载 检查业务路由上是否设置了环 回或通道未装载。 检查业务配置 按照业务路由，逐段检查业务 配置正确性。
THE END
步骤2 :查询IP Tunnle配臵，本端接口和对端接口IP地址设臵均正
确，静态路由配臵正确。 步骤3 :查看承载该以太网专线业务的PW的状态为“UP”。
步骤4 :查询以太网接口的基本属性，其“端口模式”为“二层”，
“封装类型”为“802.1Q”。更改“封装类型”为“NULL”，再 重新配臵E-Line业务，发现业务可以正常工作
和NE08 已配臵业务且正常运行，NE30 为新创建的网元，未配臵业务 创建后，NE10 和NE30 一直处于间歇性脱管状态，网管上报NE_COMMU_BREAK 和NE_NOT_LOGIN 告警
•处理步骤
步骤1 步骤2 步骤3 步骤4 步骤5
:检查NE10 的ML-PPP 端口状态，发现链路无问题，业务一直都是正常,排除DCN 通道质量问题 :查看NE30 的网元IP，发现与NE10 某DCN 通道核心路由重复，确认为NE30 网元IP设臵错误 :在网管上更改NE30 的网元IP，返回提示成功后，发现该两个网元仍出现间歇脱管 :尝试查询NE30 网元信息，NE30 网元IP 仍为修改前的错误值，网管上修改NE30 网元IP 的操作并未成功 多次重复修改NE30 网元IP 的操作，直至网元间歇性脱管故障消失
最新PTN培训重点资料
网络基础1、OSI七层模型具体是指哪七层物理层EIA\TIA-232V.35 数据链路层802.3\802.2\HDLC 网络层IPX\IP 传输层TCP\UDP\SPX 会话层表示层应用层封装方式：比特流、数据帧数据包数据段PDU 2、冲突域和广播域的含义冲突域:连接同一导线上的所有工作站的集合,或者说是同一物理网段上所有节点的集合或以太网上竞争同一宽带的节点集合广播域:接收同样广播消息的节点的集合,所有能够接收其他广播的节点被划分为同一个逻辑网段广播包在该网络中不断被重复转发，占据网络带宽，导致正常数据不能被转发，这种现象称为“广播风暴”。
3、集线器、交换机、路由器分别工作在OSI模型中的层次集线器在物理层交换机在数据链路层路由器在网络层4、二层交换原理二层交换机原理:具有透明桥相同的特点,具有地址学习,转发/过滤,避免环路的功能5、隔离广播域的方法1.路由器2.vlan划分来隔离广播域6、在子网掩码不规则时IP地址计算134.10.73.153/21网络地址：134.10.72.0 广播地址：134.10.79.255 可用范围：134.10.72.1—134.10.79.254各类IP地址的取值范围VLAN--Virtual Local Area Network (虚拟局域网)是一种通过将局域网内的设备逻辑的划分成一个个网段从而实现虚拟工作组的技术划分Vlan的主要作用：隔离广播域7、VLAN的划分方法基于端口划分,基于MAC地址划分,基于IP子网的划分,基于协议的划分,基于用户的划分8、VLAN三种链路类型对数据包的处理当Access（接入模式）端口收到帧时该帧不包含802.1Q tag header，将被打上端口的PVID当Access端口发送帧时剥离802.1Q tag header，发出的帧为普通以太网帧当Trunk（干线模式）端口收到帧时如果该帧不包含802.1Q tag header，将打上端口的PVID如果该帧包含802.1Q tag header，然后与trunk端口vlan组进行比较,在vlan组内,则接收不改变当Trunk端口发送帧时当该帧的VLAN ID先进行trunk端口vlan组进行比较,在vlan组内,如果该帧的VLAN ID与端口的PVID不同时，直接透传当该帧的VLAN ID先进行trunk端口vlan组进行比较,在vlan组内,如果该帧的VLAN ID与端口的PVID相同时，则剥离802.1Q tag header,再透传当Hybrid（混合）端口收到帧时如果该帧不包含802.1Q tag header，将打上端口的PVID如果该帧包含802.1Q tag header，然后与Hybrid端口vlan组进行比较,在vlan组内,则接收不改变当Hybrid端口发送帧时当该帧的VLAN ID先进行Hybrid端口vlan组进行比较,在vlan组内该帧包含802.1Q tag header,是否保留tag header 需根据Hybrid端口的设置来决定若端口设置为允许该VLAN的帧tagged，则保留tag header若端口设置为允许该VLAN的帧untagged，则剥离802.1Q tag header9、STP中配置消息的优先级比较原则1.比较根ID (RootID) 有最低BridgeID的交换机桥优先级+ 桥MAC 地址2.比较到达根的距离离根的距离最近的3.比较指定网桥ID 有最低桥ID的交换机桥优先级+ 桥MAC 地址4.比较端口ID 有最低Port ID的端口端口优先级+ 端口Index10、路由器根据在自治系统中的不同位置划分的四种类型IAR（Internal Area Router）、ABR（Area Border Router）、BBR （BackBone Router)ASBR（AS Boundary Router）11、生成树协议生成树协议是一种二层管理协议，它通过有选择性地阻塞网络冗余链路，来达到消除网络二层环路的目的，同时具备链路的备份功能应该如何解决交换机环路带来的这些问题？生成树协议能够发现并自动消除冗余网络拓扑中的环路12、MSTP--Multiple Spanning Tree Protocol13、OSPF 是Open Shortest Path First（即“开放最短路经优先协议”）的缩写。
ptn考试复习资料
ptn考试复习资料PTN考试复习资料PTN（Packet Transport Network）考试是一项重要的资格认证，对于从事网络通信行业的人来说，具有非常高的价值和意义。
PTN技术是目前网络通信领域中的一个热门话题，掌握PTN技术对于提升个人职业发展和就业竞争力至关重要。
为了帮助考生顺利通过PTN考试，以下是一些复习资料的介绍和建议。
一、基础知识复习资料PTN考试的基础知识包括网络通信基础、传输技术、网络协议等方面的内容。
考生可以通过阅读相关的教材和参考书籍来进行复习。
其中，网络通信基础包括网络拓扑结构、传输介质、数据传输方式等内容；传输技术包括SDH、MPLS 等技术的原理和应用；网络协议包括IP、TCP、UDP等协议的特点和功能。
建议考生结合实际案例进行学习和理解，加深对知识点的理解和记忆。
二、实践操作资料PTN考试不仅要求考生掌握理论知识，还需要具备实际操作的能力。
因此，考生可以通过实践操作来加深对PTN技术的理解和掌握。
可以使用模拟器或者实际设备进行实验，模拟不同的网络场景和问题，通过操作和解决问题来提高自己的实践能力。
同时，还可以参加一些实验课程或者培训班，借助专业的实验设备和指导，加强对PTN技术的实践操作。
三、案例分析资料PTN考试中，案例分析是一个重要的考察内容。
考生需要能够根据实际情况分析和解决问题。
因此，考生可以通过阅读一些案例分析资料来进行复习。
这些资料可以是实际案例的解决方案，也可以是一些网络通信问题的分析和解决方法。
通过分析不同的案例，考生可以加深对PTN技术的理解和应用，提高自己的问题解决能力。
四、练习题和模拟试题练习题和模拟试题是PTN考试复习的重要辅助资料。
考生可以通过做练习题和模拟试题来检验自己的学习成果和复习效果。
可以选择一些权威的考试辅导书籍或者在线平台提供的练习题和模拟试题进行练习。
通过不断地做题，考生可以熟悉考试的题型和要求，提高解题的速度和准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目 录 1.1 网络故障处理基本思路和方法 ......................................................................................2 1.1.1 PTN与MSTP告警对比 ······································································ 2 1.1.2 常见告警故障处理方法 ······································································· 4 1.1.3 以太网业务丢包类故障处理方法 ··························································· 6 1.1.4 OAM/PING调试法 ············································································ 6 1.1.5 环回逐段定位法 ················································································ 9 1.2 PTN网络例行监控........................................................................................................10 1.1 网络故障处理基本思路和方法 PTN的组网、业务配置愈发复杂，需分组厂商网管尽快做好SDH－Like功能。为尽快恢复业务，将检测的故障点最小化，需了解SDH原理、IP网络原理知识、告警信号流及告警产生机理、PTN设备和网管基本操作、常用仪表的基本操作，了解网络拓扑，业务配置，设备运行状态。 告警、性能分析法 OAM/PING调试法 环回法
PTN对于Tunnel的故障可用MPLS OAM来检测，MPLS OAM包括CV/FFD、Ping和Traceroute。通过CV（Connectivity Verification）/FFD（Fast Failure Detection）检测可以检测LSP的连通性。CV检测和FFD检测的过程基本一致，其不同在于CV检测发送CV报文的频率固定为1帧/s并且不可设置，而FFD检测发送FFD报文的频率是可以自行定义的。MPLS Ping/Traceroute为用户提供了发现LSP错误、并及时定位失效节点的机制。MPLS Ping/Traceroute使用MPLS Echo Request和MPLS Echo Reply检测LSP的可用性。MPLS Echo Request中携带需要检测的FEC（Forwarding Equivalence Class）信息，和其他属于此FEC的报文一样沿LSP发送，从而实现对LSP的检测。
为了更好的理解PTN，我们就把PTN与熟悉的SDH的业务层面告警类比一下，与大家共享。
1.1.1 PTN与MSTP告警对比 对应于业务模型，PTN的告警分为物理层、数据链路层、Tunnel层、PW层、仿真业务层五个层次。对应SDH的物理层、再生段复用段层、服务层、路径层。上层功能的实现依赖于相邻下层提供的服务。低层与高层同时有故障产生时，低层故障的消除是处理高层故障的基础，物理层故障引发的告警屏蔽其它层故障引发的告警。SDH的告警与PTN的最根本的区别在于SDH的告警都是由字节承载上报的，而PTN告警则是由协议控制上报的；但都有其相似之处,如下图： 图28 PTN网络与MSTP告警对比图 业务模型中，PW可类比VC12、Tunnel类比VC4管道，CES即电路仿真业务就是传统的E1；告警可划分为业务类告警，系列类通用类告警，下面表格按业务告警，与SDH进行类比，各业务层告警对比： MSTP告警 SDH、PTN类比结果 PTN告警
业务层（VC12）(ETH/CES/IMA/ATM) TU_AIS T_ALOS UP_E1_AIS DOWN_E1_AIS等 继承了SDH E1、ATM、IMA业务告警的特点 PW_DOWN T_A LOS TU_AIS_VC12 UP_E1_AIS DOWN_E1_AIS等 PW&业务层 (ETH/CES/IMA/ATM)
服务层（VC4） HP_SLM HP_UNEQ 继承了服务层SDH告警，新增加了MPLS Tunnel类告警 MPLS_TUNNEL_LOCV HP_SLM HP_UNEQ Tunnel层(Tunnel/ PW / MPLS APS)
再生段复用段层 (开销) B1、B2误码检测 告警 复用段告警 IMA业务告警 继承了SHD误码类，复用段类告警(线性)，增加了多协议标签交换(MPLS)告警，LAG类告警 B1、B2误码检测 线性复用段告警 IMA业务告警 LAG_DOWN MP_DOWN ETH_APS_LOST ETH_APS_PATH_MISMATCH ETH_APS_SWITCH_FAIL ETH_CFM_MISMERGE 数据链路层(MLPPP / STM / LAG)
物理层(单板 / ETH端口/SDH端口/ E1口) R_LOS ETH_LOS T_ALOS LASER_MOD_ERR ETH_LINK_DOWN 物理层告警与SDH相同，完全继承了SDH光口、ETH电口、光口的习惯 R_LOS ETH_LOS T_ALOS LASER_MOD_ERR ETH_LINK_DOWN 物理层(单板/ ETH端/SDH端口/E1口)
服务层 (HO-VC4路径层 (LO-VC1物理层 (Fiber) 再生段复用段层Tunnel层
PW&业务层
物理层 (Fiber)
数据链路 (Ethern
•通过物理层或数据链路层提供净荷路径的传送
•多元的LO-VC到HO-VC 或者 PWs到PSN tunnels
• TE/PE之间的净荷传送
•净荷封装到对应的 Line/Tunnel 层
•物理层以光或电脉冲的方式处理传送
•STM-N 帧格式或以太报文通过物理介质传送
E1/E3 净荷 CES/ATM/Ethernet 净荷
PTN SDH 1.1.2 常见告警故障处理方法 CES业务常见告警故障处理方法： 序号 告警名称 产生原因 处理方法
1 T_ALOS E1信号丢失，主要上报在支路接口板上； 环回E1
2 UP_E1_AIS DOWN_E1_AIS 分别是上行2M信号指示、和下行2M信号指示，产生原因和SDH的相同 察看对端是否有TU_LOP_VC12、T_ALOS 或TU_AIS_VC12 告警。或者E1环回方式
3 MPLS_TUNNEL_LOCV MPLS_TUNNEL_LOCV 为Tunnel 连通性丢失告警。连续3 个周期内没有收到希望的CV/FFD 报文时出现此告警。产生 g该告警时，该TUNNEL承载的业务已中断， 原因1：往往是下层网络异常引起，例如物理链路故障等，光模块故障 原因2：网络出现严重的拥塞。 原因1：物理链路故障。1. 在网管上检查该链路两端网元是否存在单板或光模块相关的告警。若存在，消除这些告警，查看告警是否消除。2. 若告警未消除，查看光纤是否故障，更换故障的光纤。原因2：网络出现严重拥塞。1. 选择较大的“CC 测试发送周期”的参数值，具体操作见本文的创建维护联盟。2. 检查故障Tunnel 的带宽占用情况，如发现已满，请增大Tunnel 带宽配置或消除非法发送大数据量的根源，查看告警是否消除。
4 TU_AIS_VC12 系统中存在更高阶的告警，如R_LOS、R_LOF、HP_SLM、AU_AIS 上游站点存在硬件故障告警 交叉板故障 对端站对应通道失效 按照产生原因点，逐步排除；先看是否有高级别的R_LOS、R_LOF、HP_SLM、AU_AIS 告警，然后看是否存在硬件故障支路板？交叉？最后对端对应通道？需要用到经验法、替换法等。与SDH类似 业务中断类常见告警原因：光纤、电缆故障、环境温度、误操作设置了光路的环回、误操作更改、保
护业务配置数据有误。应急处理时优先恢复业务，排除外部设备的问题，将业务倒换到备用通道，复位单板、单站重启、重新下发配置等。 以太网业务常见告警故障处理方法： 序号 告警名称 产生原因 处理方法
1 ETH_LOS 以太网端口连接丢失，可能原因：以太网端口的电缆或光纤没有连接好；电缆或光纤故障；本端网元接收光功率过低；单板故障。 属于物理层故障类，察看物理连接，端口、单板故障；逐一排除。
2 MAC_FCS_EXC MAC_FCS_EXC 为MAC 层检测到误码越限告警。软件定时检测MAC 芯片接收字节数和误1:检测是否链路出现故障，维护光纤或网线，查看告警是否消除。 码字节数，计算误码是否超过门限，超过设置越限门限发出此报警。 2:若告警仍未消除，检测是否存在DOS 攻击等，隔离DOS 攻击源，查看告警是否消除。 3.若告警仍未消除，是否出现配置环路或物理等问题，解除环路，查看告警是否消除。
3 ETH_LINK_DOWN 以太网连接错误，端口协商失败；可能原因：端口模式不一致；电缆光纤连接故障；单板故障。 对应需要察看和排除端口协商问题，主要关注端口模式，端口速率级别。最后使用替换法检验是否是硬件故障
4 FLOW_OVER 端口接收流量超限告警；可能原因为实际接收的端口流量大于设定的端口流量限值。 增加端口带宽。 丢包类故障常见原因：光功率问题、环境温度、数据业务端口协商故障、时钟配置错误、业务流控配置。可通过查看光功率、RMON、丢包率等性能事件解决。 MPLS保护倒换类告警排除： 倒换告警 告警信息 故障原因 ETH_APS_TYPE_MISMATCH 保护类型信息不一致 1、两端配置的1+1或1:1模式不一致； 2、两端配置的单端或双端倒换的模式不一致； 3、两端配置的恢复式或非恢复式的模式不一致； ETH_APS_PATH_MISMATCH APS工作、保护路径不一致 1、保护组两端设备配置的工作路径、保护路径不一致； 2、物理链路上存在有错连；
ETH_APS_SWITCH_FAIL 保护倒换失败 1、倒换失败； ETH_APS_LOST APS帧丢失 1、对方没有配置保护； 2、保护通道业务中断；
