电子元器件选型要求规范-实用的经典要点
1目录2总则 (3)2.1目的 (3)2.2适用范围 (3)2.3电子元器件选型基本原则 (3)2.4其他具体选型原则： (3)3各类电子元器件选型原则 (4)3.1电阻选型 (5)3.2电容选型 (6)3.2.1铝电解电容 (6)3.2.2钽电解电容 (7)3.2.3片状多层陶瓷电容 (7)3.3电感选型 (7)3.4二极管选型 (8)3.4.1发光二极管： (8)3.4.2快恢复二极管： (8)3.4.3整流二极管： (8)3.4.4肖特基二极管： (9)3.4.5稳压二极管： (9)3.4.6瞬态抑制二极管： (9)3.5三极管选型 (9)3.6晶体和晶振选型 (10)3.7继电器选型 (10)3.8电源选型 (11)3.8.1AC/DC电源选型规则 (11)3.8.2隔离DC/DC电源选型规则 (11)3.9运放选型 (11)3.10A/D和D/A芯片选型 (12)3.11处理器选型 (13)3.12FLASH选型 (14)3.13SRAM选型 (14)3.14EEPROM选型 (14)3.15开关选型 (14)3.16接插件选型 (15)3.16.1选型时考虑的电气参数： (15)3.16.2选型时考虑的机械参数： (15)3.16.3欧式连接器选型规则 (15)3.16.4白色端子选型规则 (16)3.16.5其它矩形连接器选型规则 (16)3.17电子线缆选型 (16)4附则 (17)2总则2.1目的为本公司研发电子产品时物料选型提供指导性规范文件。
2.2适用范围适用于公司研发部门开发过程中元器件选型使用。
2.3电子元器件选型基本原则1)普遍性原则：所选的元器件要是被广泛使用验证过的，尽量少使用冷门、偏门芯片，减少开发风险。
2)高性价比原则：在功能、性能、使用率都相近的情况下，尽量选择价格比较好的元器件，降低成本。
3)采购方便原则：尽量选择容易买到、供货周期短的元器件。
4)持续发展原则：尽量选择在可预见的时间内不会停产的元器件,禁止选用停产的器件,优选生命周期处于成长期、成熟期的器件。
一体成型电感培训课件
质量检测方法与标准
外观检测
检查产品表面是否光滑、无裂 纹、无气泡等缺陷，引脚是否
整齐、无变形。
尺寸检测
使用测量仪器对产品尺寸进行 精确测量，确保产品符合设计 要求。
电气性能检测
测试产品的电感量、品质因数 、直流电阻等电气性能，确保 产品具有良好的电气特性。
可靠性测试
进行温度循环、湿度循环、振 动等可靠性测试，确保产品在 使用过程中具有稳定的性能表
05
与安装指导
选型原则及注意事项
选型原则
根据电路需求选择合适的电感类型、 感值和尺寸。
注意事项
考虑电感的工作频率、电流、温度等 参数，以及与其他元件的匹配性。
安装步骤和技巧分享
安装步骤
准备工具和材料、确定电感安装位置、焊接或插接电感、检查安装质量。
技巧分享
注意电感的引脚方向和极性，避免安装错误；焊接时控制好温度和时间，避免 损坏电感或电路板。
定制化服务
根据客户需求提供定制化服务，满 足不同应用场景下的特殊需求。
拓展应用领域和市场空间
通讯领域
一体成型电感在5G通讯、移动通信等领域具有广泛应用前景，随着通 讯技术的不断升级，市场需求将持续增长。
汽车电子领域
随着汽车电子化程度的不断提高，一体成型电感在汽车电子领域的应 用也将不断扩大。
工业控制领域
测试操作、数据分析等环节。
优化设计策略和方法探讨
磁芯材料选择优化
分析不同磁芯材料的特性 ，选择具有高磁导率、低 损耗、高饱和磁感应强度 的材料，提高电感性能。
线圈结构优化设计
通过调整线圈的匝数、线 径、绕制方式等参数，优 化线圈结构，降低寄生参 数对电感性能的影响。
整体结构优化策略
深圳芯科泰半导体XKT-511超高频无线供电发射芯片规格书说明书
深圳芯科泰半导体有限公司深圳市坪山区龙田街道龙田社区佳宝工业园A栋9层公司网址：、E-mail:****************/***********************/**********************XKT-511超高频无线供电发射芯片（可以在任意PCB板上刻蚀线圈）规格书XKT-511单芯片无线供电发射芯片无线充电、供电智能芯片XKT-511一、概述XKT-511芯片为深圳芯科泰半导体推出的全新超高频无线充电方案，工作电压为3.3V 至18V，可以在任意PCB 板上刻蚀线圈，在特殊需求下，可以直接使用4.2V 锂电池直接为发射部分提供电源。
芯片采用SOP-8封装，尺寸得以进一步压缩。
外围器件上也做了大量优化，使成品尺寸进一步压缩，生产工艺和成本得到进一步优化。
芯片设计工作频率范围为1KHz-3.5MKHz，使芯片在电路设计中有更多的频率选择。
其高频输出可以使用PCB 印制线圈替代绕线线圈，并且实现大功率输出，可极大简化生产工艺。
芯片预留了高灵敏度的控制脚（8脚）置高为开，置低为关，在工程设计中，可对其施加控制信号来达到低功耗等特殊要求。
也可对其施加低于工作频率的控制信号，来对接收部分的工作端的工作状态进行控制。
使后端功能设计更具多样性和自由度。
二、特点*尺寸小，封装为SOP-8*工作频率高*集成度高，外围器件少*输出功率大*应用范围广*可自由设计控制功能*特殊设计下，可对接收部分工作状态进行控制*工作电压：DC 3.3~18V *工作频率：1KHz~3.5MHz *线圈可用印制PCB 板来实现*静态电流最佳状态可设计做到低于5mA。
三、应用范围可用于电动牙刷，美容仪，补水仪，嵌入式产品供电、医疗产品、安防产品、防水产品、玩具产品、成人用品、数码产品、LED、采矿设备、手持家用电器等的电池充电和无线直接供电。
四、脚位图及说明引脚编号引脚名称耐压值（V）功能描述1R -频率修改电阻2R -频率修改电阻/电压监测电阻3驱动GND -数字驱动低压电源地4负载GND -负载地（用于功能拓展使用）5VIN -输入6TEST -工作频率测试7VDD 0-18电源8N/F 0-18控制端，置高工作，置低关闭输出，可接入自定义控制信号RRG N G N N /FV D DE S T V I N注：1脚2脚所串电阻可做频率调节，但不建议私自修改，风险性极大。
PCB封装库命名规则
封装库的管理规范修订履历表版本号变更日期变更内容简述修订者审核人V1.00 初次制定杨春萍一。
元件库的组成1.1 原理图Symbol库原理图Symbol库分为STANDARD_LIB.OLB和TEMPORARY_LIB.OLB，用于标准库和临时库的区分；1.2 PCB的Footprint库PCB封装库只有一个文件夹，里面包括所有的封装和焊盘。
二、元件Ref缩写列表常用器件的名称缩写作如下规定：集成芯片 U电阻 R排阻 RN电位器 RP压敏电阻 RV热敏电阻RT无极性电容、大片容C铝电解CD钽电容CT可变电容 CP二极管 D三极管 QESD器件(单通道)DMOS管 MQ滤波器 Z电感L磁珠 FB霍尔传感器 SH温度传感器 ST晶体Y晶振 X连接器J接插件 JP变压器 T继电器 K保险丝 F过压保护器 FV电池 GB蜂鸣器 B开关 S散热架 HS生产测试点：TP/TP_WX1信号测试点：TS螺丝孔 HOLE定位孔：H基标：BASE三、元件属性说明为了能够将元件信息完全可以录入ORCAD的元件信息系统（CIS）中，根据器件的特性，建库申请人还应将相应的信息（但不仅限于以下信息）提供给库管理员。
元件属性如下：Value：器件的值，主要是电阻、电容、电感；Tolerance：公差，主要指电阻、电容的精度等级；晶体、钟振的频偏范围；C_Voltage：电压，主要指电容的额定电压，晶体、钟振的供电电压；Wattage：功率，主要是电阻的额定功率；Dielectric：电容介质种类，如NPO、X7R、Y5V等等Temperature：使用温度Life：使用寿命CL：容性负载，主要针对晶体来说Current：电流，电感、磁珠的额定电流Resonace frequency：电感的谐振频率Part_Number：器件料号Footprint：指PCB封装Price：价格Description：元件简单描述，主要引用S6ERP品名。
贴片晶振铺地方法
贴片晶振铺地方法引言:贴片晶振是现代电子设备中常用的元件之一，广泛应用于各种电子产品中。
在电子设备的设计中，贴片晶振的布局和铺地是非常重要的环节，它直接影响到电路的稳定性和可靠性。
本文将介绍贴片晶振的铺地方法和注意事项。
一、贴片晶振的作用和特点贴片晶振是一种用于产生稳定振荡信号的元件，广泛应用于时钟、计时、通信等电子设备中。
它具有尺寸小、重量轻、功耗低等特点，适用于高密度集成电路的设计。
二、贴片晶振的布局原则1. 避免与其他高频元件靠近：贴片晶振应尽量避免与其他高频元件（如射频模块、电源模块等）靠近，以防止互相干扰，影响振荡信号的稳定性。
2. 与地线连接短: 贴片晶振的地线应尽量短而直接地连接到地，以减小地线电阻和电感，提高信号的质量。
3. 与电源线分开布局: 贴片晶振的电源线应与其他信号线分开布局，以防止互相干扰，影响振荡信号的稳定性。
4. 尽量减少共面回路: 贴片晶振的布局应尽量避免形成共面回路，以减小电磁辐射和互相干扰，提高电路的抗干扰能力。
三、贴片晶振的铺地方法1. 地面区域的规划: 在PCB设计中，应规划好地面区域，保证贴片晶振的地线能够尽量短而直接地连接到地，以减小地线电阻和电感，提高信号的质量。
2. 与其他信号线的间距: 贴片晶振的布局应与其他信号线保持一定的间距，以减小互相干扰的可能性。
3. 与电源线的分离: 贴片晶振的电源线应与其他信号线分开布局，以避免互相干扰，影响振荡信号的稳定性。
4. 使用电容器: 在贴片晶振的电源线和地线之间，可以串联一个适当大小的电容器，以提供稳定的电源和地线，减小电源的纹波和噪声。
四、贴片晶振布局中的注意事项1. 避免共面回路: 贴片晶振的布局应尽量避免形成共面回路，以减小电磁辐射和互相干扰，提高电路的抗干扰能力。
2. 避免电源噪声: 贴片晶振的布局应与电源线保持一定的距离，以避免电源线的纹波和噪声对振荡信号的影响。
3. 避免机械振动: 贴片晶振应避免机械振动，以免影响振荡信号的稳定性。

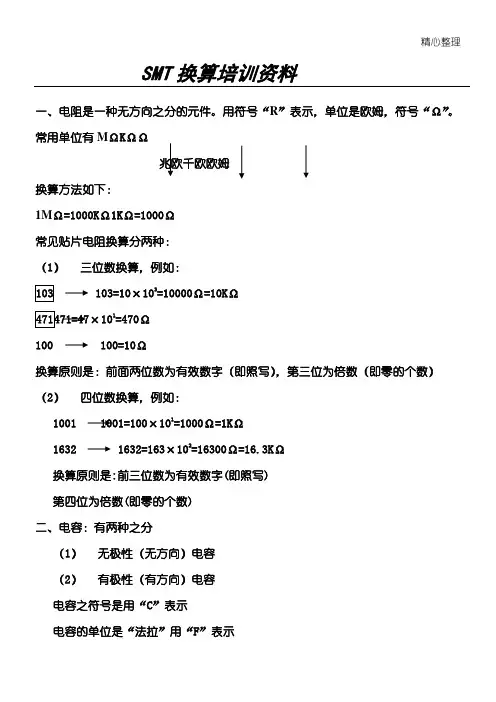

SMT电子元器件的认识和换算培训资料
