AutoCAD 2007自学教程课件
第一节 创建文字样式
创建文字样式是进行文本注释的首要任务，文字样式 定义了该样式下文字的字体、高度、宽度等参数，在一幅 图形中，用户可以定义多种文字样式。这样，用户在创建 文字时使用不同的文字样式可得到不同的文字效果。
选择“格式”→“文字样式”命令或在命令行中输入 命令STYLE，都将弹出“文字样式”对话框，如图9.1.1所
图9.1.3 “重命名文字样式”对话框
“删除”：该选项用来删除文字样式。从列表中选择 一个样式名，将其置为当前，然后单击该按钮，即可将当 前选中的样式删除。
注意：系统中默认的“Standard”文字样式不可以被
删除。
二、设置字体 在“文字样式”对话框中的“字体”选项区中，可以设置使用的字 体和字高等属性。其中各选项的含义说明如下： SHX字体是ACAD专用的字体。你可以在ACAD的安装目录找到 【FONTS】文件夹，ACAD的SHX字体就在这里。
下(BC)/右下(BR)]:
1）对齐(A)：通过指定基线端点来指定文字的高度和 方向。执行该命令后，命令行提示如下： 指定文字基线的第一个端点:
指定文字基线的第二个端点:
在单行文字的在位文字编辑器中输入文字时，字符的 大小将根据其高度按比例进行调整，且文字字符串越长， 字符高度越小。
2）调整(F)：选择该选项后，要求用户指定文字的起始 点和文字的高度。该选项只适用于水平方向的文字，执行 该命令后，命令行提示如下： 指定文字基线的第一个端点:
指定文字的左上点: 指定高度 <当前值>: 指定文字的旋转角度 <当前值>:
7）中上(TC)：以指定为文字顶点的点居中对正文字，
该选项只适用于水平方向的文字。执行该命令后，命令行 提示如下： 指定文字的右上点: 指定高度 <当前值>:
指定文字的旋转角度 <当前值>:
8）右上(TR)：以指定为文字顶点的点右对正文字，该 选项只适用于水平方向的文字。执行该命令后，命令行提 示如下： 指定文字的右上点:
“预览”：单击该按钮，根据对话框中所做的更改， 更新字符预览图像中的样例文字。 注意：预览图像不反映文字高度。
“应用”：单击该按钮，用户所做的创建修改都将应
用到新的文字样式中。
第二节 创建与编辑单行文字
在AutoCAD 2007中，使用“文字”工具栏可以创建和
编辑文字，如图9.2.1所示。
图9.2.1 “文字”工具栏
常规字体，如图9.1.5所示。选中“使用大字体”复选框后， 该选项变为“大字体”，用于选择大字体文件，如图9.1.6 所示。
图9.1.4 字体下拉列表
图9.1.5 字体样式下拉列表
图9.1.6 大字体下拉列表
“高度”：根据输入的值设置文字高度。如果输入0，
每次用该样式输入文字时，系统都将提示输入文字高度。
指定高度 <当前值>:
指定文字的旋转角度 <当前值>: 12）左下(BL)：以指定为基线的点左对正文字，该选 项只适用于水平方向的文字。执行该命令后，命令行提示 如下：
指定文字的左下点: 指定高度 <当前值>: 指定文字的旋转角度 <当前值>:
13）中下(BC)：以指定为基线的点居中对正文字，该
选项只适用于水平方向的文字。执行该命令后，命令行提 示如下： 指定文字的中下点: 指定高度 <当前值>:
二、编辑单行文字 编辑单行文字是指对单行文字的文字内容、对正方式、
缩放比例等进行调整，这些设置可以通过选择“修
改”→“对象”→“文字”命令打开的子菜单中的命令进行 设置。
图9.2.3 文本窗口
选择“修改”→“对象”→“文字”→“编辑”命令，
然后在绘图窗口中选择要编辑的单行文字，进入文字编辑 状态，用户此时可以重新输入文字。 选择“修改”→“对象”→“文字”→“比例”命令， 然后在绘图窗口中选择要编辑的单行文字，此时须要输入
型，也是矢量结构线体）的内部映射。因此ACAD里的汉字，可以直
接用WINDOWS的字库里汉字字型来输入。 现在很多设计单位，因为要使用专门的大型图纸打印设备，依然在使
用大字体汉字。为便于图纸交流和文件传递，了解ACAD大字体汉字
的设定方法是很有必要的。
“字体样式”：指定字体格式，比如斜体、粗体或者
字，该选项只适用于水平方向的文字。执行该命令后，命 令行提示如下： 指定文字的正中点: 指定文字的高度 <当前值>:
指定文字的旋转角度 <当前值>:
11）右中(MR)：以指定为文字的中间点的点右对正 文字，只适用于水平方向的文字。执行该命令后，命令行 提示如下： 指定文字的右中点: 指定点 (1)
图9.1.9 垂直效果图
图9.1.10 不同宽度显示效果图
“倾斜角度”：设置文字的倾斜角。取值范围在－85～ 85之间。设置倾斜角度为45°时的显示效果如图9.1.11所示。
图9.1.11 倾斜效果图来自四、预览和应用文字样式
在“文字样式”对话框中的“预览”选项区，可以预
览所选择或所设置的文字样式效果。在字符预览图像下方 的方框中输入字符，将改变样例文字。 “预览”：在该选项框中，提供了要在预览图像中显 示的文字。
指定高度 <当前值>:
指定文字的旋转角度 <当前值>: 其中，“指定文字的旋转角度”是指以基线中点为圆 心旋转的角度，它决定了文字基线的方向。在操作时用户 可通过指定点来决定该角度。
4）中间(M)：选择该选项，要求用户确定一个点，系统 将该点作为所有文字的中间点，即以该点作为文字在水平和 垂直方向上的中点，执行该命令后，命令行提示如下： 指定文字的中间点: 指定点 (1) 指定高度 <当前值>: 指定文字的旋转角度 <当前值>:
“颠倒”：选中该复选框，将颠倒显示字符。效果如
图9.1.7所示。
图9.1.7 颠倒效果图
“反向”：选中该复选框，将反向显示字符。效果如
图9.1.8所示。
图9.1.8 反向效果图
“垂直”：选中该复选框，将显示垂直对齐的字符。
只有在选定字体支持双向时该选项才可用。TrueType字体
的垂直定位不可用。垂直效果如图9.1.9所示。 “宽度比例”：设置字符间距。输入小于1.0的值将压 缩文字。输入大于1.0的值则扩大文字。图9.1.10所示的为 宽度分别为0.5和2时的显示效果。
文字和表格
文字是工程图样中不可缺少的一部分。为了完整 的表达设计思想，除了正确的用图形表达物体的 形状、结构外，还要在图样中标注尺寸、注写技 术要求、填写标题栏等。这些内容都要注写文字 或数字。 AutoCAD 2007 提供了很强的文字处理 功能，支持 TmeType 字体传统和扩展的字符格 式等， AutoCAD 2007 中文版还提供了符合国家 标准的汉字和西文字体，使工程图样中的文字清 晰、美观，增强图形的可读性。
“新建”：单击该按钮，弹出如图9.1.2所示的“新建 文字样式”对话框，通过该对话框可以新建一个文字样式。 “重命名”：单击该按钮，弹出如图9.1.3所示的“重
命名文字样式”对话框。在“样式名”文本框中输入新名
称，单击 “确定”按钮后，就重命名了方框中所列出的 样式。
图9.1.2 “新建文字样式”对话框
指定文字基线的第二个端点:
指定高度 <当前值>: 执行以上命令后，输入的文字将均匀分布于指定的两 点之间，并且文字行的旋转角度由两点间连线的倾斜角度 确定，文字高度为用户指定的高度，文字的宽度由两点间
的距离和文字的多少决定。
3）中心(C)：选择该选项，要求用户确定一个点，系 统将以该点作为文字基线的水平中心来对齐文字，执行该 命令后，命令行提示如下： 指定文字的中心点:
指定高度 <当前值>:
指定文字的旋转角度 <当前值>: 9）左中(ML)：在指定为文字中间点的点上靠左对正文 字，该选项只适用于水平方向的文字。执行该命令后，命 令行提示如下：
指定文字的左中点: 指定高度 <当前值>: 指定文字的旋转角度 <当前值>:
10）正中(MC)：在文字的中央水平和垂直居中对正文
指定文字的旋转角度 <当前值>:
14）右下(BR)：以指定为基线的点靠右对正文字，该 选项只适用于水平方向的文字。执行该命令后，命令行提 示如下： 指定文字的右下点:
指定高度 <当前值>:
指定文字的旋转角度 <当前值>: 在AutoCAD 2007中，系统提供的多种对齐方式的显示 效果如图9.2.2所示。
输入文字:
//输入文字
输入文字:
//按回车键结束命令
其中各选项的含义说明如下：
（1）对正：选择该选项后，可以设置单行文字的对齐 方式。命令行继续提示如下： [对齐(A)/调整(F)/中心(C)/中间(M)/右(R)/左上(TL)/中上 (TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中
图9.2.2 文字的对正方式
（2）样式：指定文字样式，选择该选项，可以设置
当前文字使用的文字样式，它决定了文字字符的外观。 执行该命令后，命令行提示如下： 输入样式名或 [?] <当前样式>: 在其中输入“?”并按回车键，系统将提示：
输入要列出的文字样式 <*>:
再次按回车键，将在文本窗口中列出当前文字样式 的名称、字体高度等信息，如图9.2.3所示。
输入大于0的高度值则为该样式设置固定的文字高度。在相 同的高度设置下，TrueType字体显示的高度要小于SHX 字体。 注意：在该程序提供的TrueType字体中，大写字母可
能不能正确反映指定的文字高度。
三、设置文字效果 在“文字样式”对话框中的“效果”选项区中，用户 可以修改字体的特性，例如高度、宽度比例、倾斜角以及 是否颠倒显示、反向或垂直对齐等。
合集下载
Autocad 2007 快速学习教程 第02章 基本绘图方法
No.10006
2.3.4 绘制椭圆弧
椭圆弧是椭圆的一部分，在某些设计中经常会用到椭圆弧。 选择下拉菜单【绘图】/【椭圆】 /【圆弧】
起始角度和终止角度 图2.3.26 指定起始和终止角度创建的椭圆弧
No.10006
2.4 创建点对象
2.4.1 绘制单点
在AutoCAD中，点对象可用作节点或参考点，点对象分单 点和多点。使用单点命令，一次只能绘制一个点。
A ＋
B×
C
图2.3.10 起点、圆心和端点
No.10006
3．用起点、圆心和圆弧的包含角绘制圆弧
选择下拉菜单【绘图】/【圆弧】 /【起点、圆心、角度】 命令。
圆弧角度
＋A C
图2.3.11 起点、圆心和包含角
No.10006
4．用圆弧的起点、圆心和圆弧的弦长绘制圆弧
选择下拉菜单【绘图】/【圆弧】 /【起点、圆心、长度】 命令。
A ＋
B×
C
图2.3.16 圆心、起点和端点
No.10006
9．用圆弧的圆心、起点和圆弧的包含角绘制圆弧
选择下拉菜单【绘图】/【圆弧】 /【圆心、起点、角度】 命令。
圆弧角度
＋A C
图2.3.17 圆心、起点和包含角
No.10006
10．用圆弧的圆心、起点和弦长绘制圆弧
选择下拉菜单【绘图】/【圆弧】 /【圆心、起点、长度】 命令。
No.10006
2.1 创建线对象
2.1.1 绘制直线
直线是用得最多的图形要素，大多数的常见图形都是由直 线段组成的。选择下拉菜单【绘图】/【直线】命令，可以绘制 直线。
放大图
C×点
×B
A×点
点
图2.1.1 绘制两个直线段
AutoCAD2007课件第10章
10．绘制截面平面 通过创建截面平面可查看三维模型内部细节。要 创建截面平面，可选择“绘图” >“ 建模” >“ 截面平面” 菜单，或直接执行“ SECTIONPLANE” 命令，此时系 统将给出如下提示： 选择面或任意点以定位截面线或 [ 绘制截面 (D)/ 正交 (O)]: 此时可利用如下几种方法创建截面平面：
单击“绘图”工具栏中 的“面域”按钮,将中 心线右侧的图形转换为 面 域
10.2.4 扫掠创建实体或曲面
使用SWEEP命令，可以使开放的或闭合的图形对 象沿指定的路径（开放的或闭合的二维或三维图形） 扫掠来创建实体或曲面。要启动SWEEP命令，可以选 择“绘图” >“ 建模” >“ 扫掠”菜单，也可以单击“建 模”工具栏中的“扫掠”按钮 ，或在命令行输入 “SWEEP”，并按【Enter】键。 用于扫掠的对象可以是直线、圆、圆弧、多段线、 面域等非块类图形，用于扫掠的路径可以是单独的直 线、圆、圆弧、多段线、螺旋线等，在确定扫掠的对 象后，系统会提示信息如下： 选 择 扫 掠 路 径 或 [ 对 齐 (A)/ 基 点 (B)/ 比 例 (S)/ 扭 曲 (T)]:
在捕捉到的平面上单击，将该平面作为截面平面 。
选择此面为 截面平面
不捕捉面，利用捕捉、坐标或其他方法确定第一点， 第二点绕第一点旋转，确定第二点后，创建一个与 Z轴 平行的截面平面 。不过，由于此时截面平面未被激活， 故无法看到效果。为此，可单击截面平面指示线，然后 单击鼠标右键，从弹出的快捷菜单中选择“激活活动截 面”菜单项。
圆锥体
椭圆锥体
圆锥台
椭圆锥台
5．绘制球体 使用SPHERE命令可以绘制球体。执行SPHERE命 令后，只需指定球心坐标和球体半径或直径即可 。 6．绘制圆柱体 使 用 CYLINDER 命 令 可 以 绘 制 圆 柱 体 ， 执 行 CYLINDER 命令后，需要指定圆柱体底面的中心点、 底面半径及其高度。此外，使用该命令还可以绘制椭圆 柱体 。

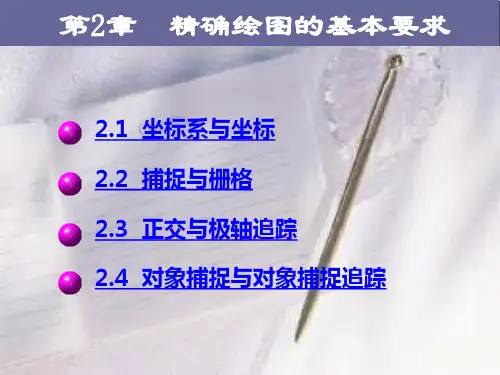

AutoCAD2007课件第2章分解
