互穿网络聚合物在角膜接触镜材料中的研究进展
塑料的共混——互穿网络.
两种或两种以上的聚合
物相互贯穿成交织网络 状的一类新型复相聚合 物共混。
互穿网络共混 物的表示方法 • 由x份聚合物A和y份聚合物B所组成的互穿
网络聚合物。
表示为：
IPN x/yA/B
2
互穿网络共混物制备方法 IPN制备方法主要有： 1 2 分步型IPN法 同步型IPN法
则接近于机械共混法。因此可视为用化学方法实现的
机械共混物。
谢谢大家
塑料共混 ——互穿网络
PPT模板下载：/moban/
内容
1
互穿网络共混
2
互穿网络共混物制备方法
互穿网络共混物特点
3
回顾
塑料共混
物理共混 物理/化 学共混
干粉、熔体、 溶液、乳液
化学共混
共聚、 互 穿网 络
Company Logo
1
互穿网络共混
互穿网络技术是制备共混聚合物的新方法，简记为
胶乳-IPN特点
共混物具有核-壳状结构。
互穿网络仅限于各个乳胶粒范围之内，又
称为微观IPNs LIPNs可采用注射或挤出法成型，并能制
成薄膜。
3
互穿网络共混物特点
两种聚合物相互贯穿，不同聚合物相互缠结形成
一个整体，不能解脱。
分散良好，相界面较大，有很好的协同作用。
制备方法接近于接枝共聚-共混法，相间化学结合
案例
SIN Epoxy/Acrylic共混物的制备
若环氧脂和丙烯酸酯单体混溶，其中环氧脂单体进
行加聚，丙烯酸酯单体则进行缩聚并交联，则可制得环氧 树脂（Epoxy）和交联聚丙烯酸酯（Acrylic）构成的同 步IPNs，即SIN Epoxy/Acrylic
角膜硬度的测量方法及与眼部疾病相关性研究进展
眼科新进展2021年4月第41卷第4期Rcc Adv Ophthalmol Vof 41 No. 4 April 2021http ：//www. ykxjz. com-381 -引文格式:蒲琪!马倩!李新宇•角膜硬度的测量方法及与眼部疾病相关性研究进展"J # •眼科新进展,2021,41 (4)：［文献综述#381-385 - doi ：10.13389/j. cnki. rar. 2021.0080- '♦ 00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00>00*角膜硬度的测量方法及与眼部疾病相关性研究进展#蒲琪马倩李新宇"摘要］ 角膜主要由胶原纤维构成，具有弹性和韧性，其生物力学特性对作者简介:蒲琪(ORCID ：0000-0002-3729-5979),女，？维持角膜正常功能具有重要作用，且与眼部疾病发生密切相关。
硬度是角 :1941年3月 出生;湖北利川人!在读博士研究生'主?膜最重要的生物力学指标之一'圆锥角膜、青光眼、Fuchs 角膜营养不良等疾 :作研究介向马鬻!RcIDm0g0oZ02一3m 73m 陰r 女! I 病均与角膜硬度异常相关#随着角膜硬度的相关研究增多,其在疾病发展 1995年11月出生，山东荷泽人，在读硕士研究生’主 及诊疗中的重要作用得到广泛关注#本文着眼于角膜硬度这一常用生物力 ¥要研究方向:角膜病' E-mail :m201875857@ husi. cdu. cn 学学参数'对其测量方式、影响因素、临床应用进行综述#j 注:蒲琪和马倩同为第一作者’ 【关键词】 角膜&生物力学&硬度o通信作者：李新宇(ORCID ： 0000-5002-3908-6676 ),［中图分类号】R77 j 男,1969年1月出生，湖北红安人，主任医师，教授，博| S 士生导师’主要研究方向:角膜病、屈光不正’E-mail :oxiiiyu@ tjli. Ijniu. cd u. cn角膜是位于眼球最前端的透明、无血管、有弹性的纤维膜，既收稿日期：2020_11_27 ；是眼部屈光力最大的组织，又是关键的屏障结构。
组织工程角膜上皮支架材料研究进展
架 材 料 的 降解 与 角 膜修 复 的 同步 化 ， 术 的 长期 有效 性 等 问 题 仍 有 待 进 一 步 研 究 。细 胞 生 物 学 、 子 生 物 学 、 织 工 程 手 分 组
学 和 材 料 学 的 发 展 为 构 建组 织工 程 角 膜 上 皮 的研 究 ｆ 了更 广 阔 ｅ 前 景 。从 近 年 来 新 发 现 或 研 制 的 支 架 材 料 的 来 源 、 ｈ 开辟 ｅ ａ 的
应 。 新 鲜 羊 膜 基 底 膜 能 分 泌 多 种 细 胞 因 子 ， 碱 性 如
成纤 维细 胞生 长 因子 、 上皮 生 长因子 等 ， 些 活性 因子 这 具有 促进 上皮 细胞迁 移 、 强上 皮基 底细胞 黏 附 、 增 促进 上皮 细 胞 分 化 增 生 、 止 上 皮 细 胞 凋 亡 的作 用 。 阻 （） 膜 的抗纤维化 、 炎及抗 新生血 管生成作用。 ２羊 抗
３ ０ ５ ， ｈｉａ ０ ０ ２ Ｃ ｎ
摘 要 体 外 培 养 角膜 缘 干细 胞 构 建 组 织 工 程 角 膜 上 皮 后 再 行 角 膜 移 植 是 治 疗 角 膜缘 干 细胞 缺 乏 导 致 眼 表 疾 病 的重 要 方 法 ， 择 理 想 的 支 架 材 料 是 构 建组 织工 程 角膜 上 皮 过 程 中的 一 个 关 键 环 节 。 但 支 架 材 料 的 组 织 相 容 性 、 光 度 ， 选 透 支
．
工 程 角 膜 上 皮 的 支 架 材 料 ， 研 制 出兼 具 组 织 相 容 性 、 但 透 光 性 、 械 性 能 良 好 的 材 料 仍 是 一 个 难 题 。 目前 的 机
羊 膜 是 胎 盘 的 最 内 层 ， 透 明 、 韧 性 、 血 管 及 半 有 无

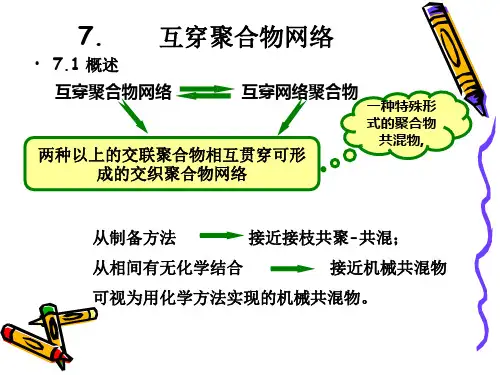

7.互穿网络
• 7.2 合成
• 1. 分步IPN 合成步骤: 先合成交联聚合物1,再用含有交联剂的单体2使 之溶涨,然后使单体2聚合得到.
分析 ① 单体2均匀分布在聚合物网络1中；
② 聚合物网络2形成的同时，必然会与聚合物1有一
② 两种聚合物组分依次达到凝胶点；
依次达到凝胶点
产物性能较好
更有使用价值.如PU/PMMA、IR/PMA ③两种聚合物组分之间发生一定程度的接枝反应 接枝程度低 接枝程度高 可忽略; 可作为相容剂;
3. 胶乳IPN 意义 本体法合成IPN 用乳液聚合方法克服 胶乳IPN的合成 单体1 乳液聚合 方法 热固性材料 难成型加工
定程度互穿； ③ 聚合物1、2分子间无化学键形成，但是一种 永久的缠结。
分步IPN对已有的交联聚合物改性具
有重要的意义
例子
丙烯酸乙酯+交联剂 +光敏剂 研究较多的分步IPN品种: IPNSBR/PS、 IPNPB/PS、
光引发
交联的
聚丙烯酸乙酯
苯乙烯
+交联剂
+引发剂
聚 合 、 交 联
IPNPU/PS等
单体2对聚合物溶胀达到平衡，制得 IPN具有宏观上均一的组成。如果
在溶胀达到平衡之前就使单体2迅速聚
合，则从聚合1的表面至内部，单体2浓 度逐渐减小，产物宏观组成呈变化梯度。
⑤ 热塑性IPN 两种靠物理交联达到某种程度双重连续相的聚 合物共混物。 ⑥ “逆”IPN 最早合成的IPN： 以弹性体为聚合物1，塑料为聚合物2； 当以塑料为聚合物1，以弹性体为2时， “逆”IPN，又称“反”IPN。 当前已逐渐淡化这种区分。
角膜接触镜验配技术 《隐形眼镜学》课件
ORv＋CLP＋LL＝SRv 其中ORv是戴镜验光即残余处方；CLP是接触镜的度数；LL 是泪液镜度数；SRv是验光处方(图1-20)。
[例]已知SRv为-3.00 D, K读数42.00 D，BC为41.00 D，求 所需接触镜度数？计算：此时Orv=平光(plano)，所以 plano＋(-1.00)＋CLP＝-3.00，CLP＝-2.00 D [例]已知SRv=-2.00 DS-1.50 DC×180,K读数44.50/46.00＠ 90, BC= 7.50 mm=45.00 D,求所需接触镜度数？ 计算：LL=＋0.50 DS-1.50 DC×180，CLP＝SRv- LL- ORv ＝(-2.00 DS-1.50 DC ×180)-(＋0.50 DS-1.50 DC×180)＝-
美国博士伦公司购买了这些专利并开始了大规模的商业化运 作，并于1972年进入市场。 随着人们对接触镜连续配戴的追求，试图通过增加镜片含水
量来提高氧的通透性，通过实现这个目标，也开发出了其他 不同类型的软镜材料，包括含水量高达71%的材料，由于分 子结构上与HEMA材料不同，它们统称为非HEMA材料。 软镜的出现，使接触镜进入了迅速普及发展的新纪元，配戴 人数迅速增加。
五、接触镜配戴方式和更换周期的发展
理想的接触镜的一个重要标准是给配戴者带来便利的配戴方式， 这在接触镜配戴方式和更换周期上发展的趋势是两极化：要么 越戴越长——长戴或者连续配戴；要么越戴越短——抛弃甚至 一日抛弃。
六、中国的接触镜发展历史 接触镜在中文中也叫隐形眼镜。上海吴良材眼镜店在1946年在中 国率先引进国外生产的接触镜，但直到1962年，上海医学院与上 海眼镜二厂才联合研制生产出中国最早的角膜接触镜，当时的材 料是PMMA。到了20世纪70年代，它们再次联合研制出中国第一 副软性角膜接触镜。 到了20世纪80年代，中国的接触镜行业开始进入快速发展阶段， 除本国自主生产、销售之外，美国海昌(Hydron)、博士伦(Bausch ＆ Lomb)成为率先进入中国市场的国外企业
硅水凝胶隐形眼镜材料的合成与性能研究
硅水凝胶隐形眼镜材料的合成与性能研究王延龙【摘要】以甲基丙烯酸羟乙酯(HEMA)、N-乙烯基毗咯烷酮(NVP)和γ-(甲基丙烯酰氧)丙基三甲氧基硅烷(KH-570)为单体,以偶氮二异丁腈(AIBN)为引发剂,通过本体聚合反应合成新型硅水凝胶角膜接触镜.考察了各单体配比、反应温度等对聚合的影响.结果表明,当反应温度为90℃,反应时间为2h,V(HEMA):V(NVP):V(KH-570) =8∶ 1∶1时,合成的隐形眼镜透氧量(DK/t)达到64.0×10-9(cm3O2·cm)/(cm2·s·mmHg),含水量38％,透光率95.5％以上.【期刊名称】《应用化工》【年(卷),期】2014(043)002【总页数】3页(P316-318)【关键词】甲基丙烯酸羟乙酯;本体聚合;硅水凝胶;透氧量【作者】王延龙【作者单位】青岛科技大学化工学院,山东青岛266042【正文语种】中文【中图分类】TQ325.7目前，市场上为大众所接受的仍是由水凝胶聚合物制备而成的软性隐形眼镜，它的透氧性与其含水量成正比，传统水凝胶的最大透氧率为40 DK。
但是，材料本身的水分会因蒸发而流失，进而吸收泪液以保持原有含水量，以至造成双眼脱水干涩，如果提高含水量则会降低材料的机械性能［1-2］。
硅水凝胶是一种具有亲水性的有机高分子材料，呈“蜂窝状”结构，可通过有机硅相和水凝胶相两种通道输送氧气，从而具有更高的氧气透过性能，可用于制造高档隐形眼镜。
硅水凝胶与传统水凝胶相比，完美的解决了高透氧性和低含水润湿性不能共存的问题。
因为硅是一种具有较好透氧能力的物质，使氧气能通过双重途径通过隐形眼镜而达到眼部。
另外，有机硅的加入，也同时起到了增强材料机械性能的作用［3］。
因此，对于长时间佩戴隐形眼镜者及容易眼干者，硅水凝胶隐形眼镜有着巨大的优势。
当前对于高透氧性硅水凝胶材料的研究已经发展了三代，多数上市的产品为国外品牌，例如视康、博士伦、强生等，且产品价格较高。
隐形眼镜新材料的合成研究
water content was 66.51%, transparency was 97%,tensile modulus was 916.23pa, and
the pH range from 7.09 to 7.29, it was near to tear. IR and UV verified perfectibility
In a word, the color contact lens material which is slick and steady is prepared within one step successively, the process is simple. The γ-PGA hydrogel synthesized has high water content and transparency which are important elements of super contact lens materials. But the chemical steady is not optimistic. So the relative research should be concerned. KEYWORDS：2-Hydroxyethylmehtacrylate；N-vinylpyrrolidone；UV method; Poly (γ-glutamic acid) hydrogel；Contact lens
角膜接触镜的沉淀物相关知识
角膜接触镜的沉淀物相关知识一、角膜接触镜的沉淀物概述一般认为沉淀物的形成是蛋白质与镜片材料表面的电荷相互作用的结果，随着泪液的蒸发，大量残留物结合在镜片表面。
随后，蛋白质结构的改变并发生变性，可以引起过敏或者类似过敏的反应，如角膜接触镜性乳头状结膜炎。
影响沉淀物形成的因素主要有材料的电荷性、含水量、泪液成分以及环境理化因素等。
软镜的材料具有海绵状特征，水分子和有机分子可自由出入，使沉淀物得以在镜片内和镜片表面形成。
(一)沉淀物的来源及类型根据来源沉淀物可分:①与泪液有关的沉淀物:主要为泪液成分如溶菌酶、脂质、清蛋白、粘液、免疫球蛋白、乳铁蛋白及无机盐等;②与泪液无关的沉淀物:主要来源是周围环境理化产物及异物。
(二)沉淀物的种类1、生物膜是由于戴镜后眼部产生排异反应，结膜杯状细胞分泌粘液增加，并吸附在镜片上所致，呈均匀透明，较薄时揉搓后容易脱落，但随着配戴时间延长，生物膜会增厚，此时较难清除，并且还可吸附其他蛋白质和脂质成分。
戴镜后彻底清洁镜片可减少生物膜在镜片上聚集。
2、蛋白质沉淀物正常泪液中含有大量蛋白质成分，戴角膜接触镜后由于眼部的排异反应和免疫反应，泪液中的蛋白质成分增加。
常由于瞬目不良、泪液不足、使用高含水量离子型镜片、长期戴镜过夜、眼部患有GPC(巨乳头性结膜炎)或其他慢性结膜炎、未定期使用去蛋白酶片清除蛋白质沉淀物等引起。
蛋白质沉淀物主要组成成分是溶菌酶，约占87%，是由于戴镜后免疫反应增加，溶菌酶分泌增加所致。
蛋白质沉淀物为半透明的硬块或薄膜，通常很薄，色白且浅表。
在严重的病例中，蛋白质薄膜看起来像有霜的玻璃，可覆盖部分或全部镜片表面。
常含有微生物，使镜片表面变得疏水。
中到重度的蛋白质沉积，可引起视力下降和眼球表面损伤。
蛋白质沉淀物的患者常常抱怨眼部和眼睑有刺激感。
如果这种情况持续一段较长的时间，患者可出现角膜接触镜性乳头状结膜炎或巨乳头性结膜炎。
蛋白质沉淀物又可导致戴镜后视物模糊，眼部异物感，并可吸附其他沉淀物如脂质、灰尘、微生物等。
聚乙烯醇-聚丙烯酰胺互穿网络水凝胶的制备及吸附性能
（ ） ， ｑ ＝ Ｃ０－Ｃｔ Ｖ ／ Ｍ
式中： 为 吸附量（ ｑ Ｃｕ２＋
ｍｇ
／
）； ｇ Ｃ０
（１） 为吸附前Ｃｕ２＋
质量浓度（ｍｇ 质量浓度（ｍｇ
／ ／
Ｌ）；Ｃ Ｌ）；Ｖ
ｔ
为不同吸附时间时Ｃｕ２＋ 的 为吸附液体积（Ｌ）；Ｍ 为水
凝胶样品质量（ｇ）．
１．４ 吸附动力学和机理分析
（１）准一级动力学模型：只适用于吸附初始
１
实验部分
网络体系，其中一种网络在另一种网络的直接存
在下交联形成，各网络之间为物理贯穿．因此，具 有ＩＰＮ 结构的水凝胶因其独特的贯穿缠结结构， 可以提高高分子链的相容性、增加网络密度等特 性而被广泛研究［２］．
１．１ 实验仪器与试剂 试剂：聚乙烯醇（ＣＰ，平均聚合度１ ７５０± ，５０
国药集团化学试剂有限公司）；聚丙烯酰胺（ＡＲ， 天津市科密欧化学试剂有限公司）；戊二醛（ＡＲ，
与ＰＶＡＰＡＭ ＩＰＮ 水凝胶对铜（Ⅱ）离子的吸附性 ， ） ７５００Ｆ Ｊａｐａｎ ．
收作通稿 者信日 简作期介：：者２祖０：１祖国９国晶１２晶（０１，３９Ｅ９３ｍ）ａ，ｉｌ男：１，１山３１东８９德６５州３９人＠ ，ｑ福ｑ．ｃ建ｏｍ师范大学硕士研究生，主要从事电化学方面的研究．
２
吉 林 化 工 学 院 学 报
年 ２０２０
１．２ 凝胶的制备 混合交联剂（记为溶液Ａ）：２．５％ 戊二醛溶
液、５０％ （ｖ／ ｖ）甲醇水溶液、１０％ （ｖ／ ｖ）乙酸水溶 液、２０％ （ｖ／ ｖ）硫酸稀溶液的混合溶液．吸附液： 的 溶液 ５０ ｍｇ ／ Ｌ Ｃｕ２＋ ．
ＰＶＡ 水凝胶制备：称取１０ ｇ ＰＶＡ 于９０ ｍＬ 去 离子水中常温溶胀２ｈ，然后９０ ℃ 恒温水浴搅拌 溶解２ ｈ，自然冷却至常温后，得到１０ｗｔ．％ ＰＶＡ 溶液（记为溶液Ｂ）．将溶液Ａ 与交联剂充分混合 搅拌（配比见表１），转移至模具静置３０ ｍｉｎ，脱泡 定型成膜，４０ ℃ 真空干燥２４ ｈ 得到干凝胶膜．将 干凝胶膜粉碎为５ ｍｍ×５ ｍｍ 大小放入去离子水 洗涤浸泡３ ｄ，每天换水，于４０ ℃ 真空干燥至恒
两亲聚合物网络的研究进展
收稿:1998年1月,收修改稿:1998年4月3通讯联系人两亲聚合物网络的研究进展关 英 彭宇行3(中国科学院成都有机化学研究所 成都610041)摘 要 本文介绍了两亲聚合物网络的研究进展,分别从合成、结构与性能以及应用三个方面作了较详细阐述。
关键词 两亲聚合物网络 大分子单体 微观相分离结构 智能聚合物Progress i n the Research of Am ph iph il ic NetworksGuan Y ing P eng Y ux ing(Chengdu In stitu te of O rgan ic Chem istry ,Ch inese A cadem y ofSciences ,Chengdu 610041,Ch ina )Abstract T he p rogress in the research of am p h i p h ilic netw o rk s is described andreview ed in th ree asp ects of syn thesis ,structu re 2p rop erties and app licati on s.Key words am p h i p h ilic netw o rk s ;b is m acrom onom ers ;p hase 2sep arated dom ain structu re ;in telligen t po lym ers一段时间以来,智能高分子材料的研究一直是十分活跃的研究领域[1]。
随着智能型水凝胶研究领域[2]的不断深入和扩展,两亲聚合物网络(am p h i p h ilic netw o rk )日益受到聚合物科学家的广泛关注[3,4]。
两亲聚合物网络由亲水和疏水高分子链段通过共价键连接而成,具有既能在水中溶胀又能在有机溶剂中溶胀的独特性能,其中亲水和疏水链段分别聚集并形成微观相分离的相态结构,且亲水和疏水链段分别保留了各自的化学和物理性质[1]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
http://www.paper.edu.cn 互穿网络聚合物在角膜接触镜材料中的研究进展 秦建忠1，崔英德2，黎新明21. 广东工业大学材料与能源学院，广州 510090; 2.仲恺农业技术学院 广州 510225 E-mail：jianzh_qin@yahoo.com.cn摘 要: 具有互穿网络结构的角膜接触镜材料是一种新型的功能材料；本文对国外互穿网络结构的角膜接触镜材料分类、制备及相关性能的进行综述。 关键词：角膜接触镜 软性角膜接触镜 互穿网络聚合物
1、前言 互穿网络聚合物（Interpenetrating Polymer Network）的概念首先由美国的R.Millar提出；用于描述由两种或多种网络相互贯穿形成的聚合物合金；（1）每种聚合物网络通过化学键的方式各自形成独立的交联网络结构，而网络之间不存在化学作用，只是通过聚合物分子链间的纠缠环联在一起。（2）作为一种新型的聚合物网络结构，国内关于IPN材料的应用研究主要涉及到导电高分子材料（3）、非线性光学材料（4－5）、药物缓释材料（6－7）和涂料（8）等方面。其中在水凝胶方面的研究主要集中在温度敏感材料与PH敏感材料方面。（9-12）对于IPN结构在角膜接触镜材料方面的研究则很少。本文主要对国外在此方面的相关研究作简要综述。 角膜接触镜，是一种主要用于矫正视力的医疗辅助器械；兼具美容、防护、角膜矫形及眼科手术辅助治疗等功能。作为一类工业化的商品，自上世纪七八十年代以来，角膜接触镜材料的主要成分是由亲水性的丙烯酸酯类单体通过自由基引发剂引发，以无规共聚的方式形成。(13-14)
作为镜片材料，必须具有优良的透光性能。这意味着接触镜材料内部的结构形态应该是一种具有各向同性的结构体系；具有此类结构体系的材料可能存在着两种不同的形式：一种是具有连续相的分散体系；另一种是具有双连续相的互穿网络结构（IPN）体系。（15）当前
所用的接触镜材料大都是以共聚物形式组成的具有单一连续相的分散体系。 对于IPN结构体系的接触镜材料，国外的研究者已经做了多年的探索。综合资料，具有IPN结构、适于作为接触镜的材料，从组成成份上主要有以下三大类：聚丙烯酸酯类材料、聚硅氧烷（PS）类材料和聚氨酯（PU）类材料。下面分别对这三类材料的制备工艺和相关性能进行简单介绍。
2、IPN接触镜材料的制备研究IPN材料根据合成方法，分为顺序互穿网络、同时互穿网络(SIN)和互穿弹性体网络(IEN)。顺序IPN是先合成具有交联结构的聚合物网络I，然后把单体II和它的交联剂、引发剂溶胀到网络I中，在I里面聚合成网络II。SIN是将两种单体和它们各自的交联剂混合成共有溶液，然后互不干扰地同时进行逐步聚合和连锁聚合。（2）IPN接触镜材料的制备主要以顺序互
穿网络材料和同时互穿网络材料（SIN）为主；IEN接触镜材料目前在资料中比较少见。2.1 聚丙烯酸酯类IPN材料的制备N-乙烯吡咯烷酮具有良好的水溶性和生物相容性，常用来作为制作角膜接触镜材料的单
-1- http://www.paper.edu.cn 体。聚乙烯吡咯烷酮（PVP）大分子与丙烯酸酯类单体之间亲水性有所差别，但是二者完全可以混溶。因此制备此类IPN材料的一般方法是：先将线性PVP聚合物大分子与丙烯酯单体、交联剂、引发剂混合均匀；然后通过射线辐射的方法引发乙烯吡咯烷酮单体，使其形成交联网络；然后通过加热方式引发丙烯酸酯单体与交联剂形成第二种网络。（16）但是在辐射阶段，
也有可能同时引发丙烯酸酯单体聚合，在加热引发丙烯酸酯单体时，也可能将单体接枝到PVP大分子上；因此在生成的IPN网络中，丙烯酸酯网络与PVP网络间有可能存在共价键。 专利WO 00/02937中，Hopin Hu 等人提供了一种制造具有IPN结构的PVP/聚丙烯酸酯类材料的工艺，具体流程见图一。（17） 在聚合中，单体分别采用了纯度为99.5%含量为20～85％的2-羟乙基-甲基丙烯酸酯（HEMA）、具有甲基丙烯酸酯结构或丙烯酸酯结构的亚砜（SMA，10～50％）和分子量为1000～1000000的聚乙烯吡咯烷酮（PVP），含量为5～10％；引发剂采用2-羟基-2-甲基-1-苯基丙酮（1173，0.2~1%），交联剂采用乙二醇二甲基丙烯酸酯（EGDEMA）或聚乙二醇二甲基丙烯酸酯（PEGDEMA）(3％～8%)。
用1μm的聚丙烯膜过滤杂质
真空脱气除氧5分钟，溶液装入模具
在强度4W/in2紫外灯照射下引发NVP聚合
脱模后，用去离子水洗涤两次，每次30分钟
在105℃加热1hr后，再在170℃加热1hr
单体、交联剂、引发剂混匀
用15％异丙醇溶液洗涤30分钟；再用盐水洗涤两次各30分钟，得到产品。
图一 制造具有IPN结构的聚丙烯酸酯接触镜材料的工艺流程 (Fig.1 A Process of manufacturing IPN soft contact lens from PVP and HEMA)
在Lim等人申请的专利中，则利用不同种类单体具有不同的亲水性来形成IPN材料。他们采用质量分数50～80％的亲水性NVP作为第一类单体，与NVP亲和性较强的EBVP（0.1~1%）作为第一类单体的交联剂；带有疏水性支链的丙烯酸酯为第二类单体，质量分数为10～45％；使用具有疏水性的交联剂（0.1~2%）作为第二类单体的交联剂；以质量分数为0～20％的2-羟基乙基甲基丙烯酸酯（HEMA）作为第三类单体。引发剂采用普通的热引发剂如过氧化苯甲酰（BPO）、偶氮二异丁腈（AIBN）等，质量分数为0.03~0.08%。聚合过程采取逐步升温程序：先在低温下（40～80℃）引发亲水性的NVP与HEMA交联聚合形成第一网络，再升高温度（110～150℃）引发疏水性单体聚合第二网络。（18） 2005年，由长田义仁等人申请的中国专利中，提出制造IPN材料的组分为：第一网络单体由10％mol以上带电荷的不饱和单体组成，如2-丙烯酰胺-2甲基丙磺酸(AMPS)，丙烯酸(AA)，甲基丙烯酸(MA)等；第二网络单体由60％mol以上电中性的不饱和单体组成，如丙烯酰胺(Am)、N-异丙基丙烯酰胺(NIPAM)、甲基丙烯酸甲酯(MMA)等；第一单体与第二单体的摩尔组成比例为：1：2～1：100。其中在第二单体成分交联时，其交联度的设定应该小于第一网络单体的交联度。两种网络制备均可以通过加热或紫外灯照射的方式完成。（19）2.2 聚二甲基硅氧烷（PDMS）/聚丙烯酸酯类IPN材料的制备相对于聚丙烯酸酯类材料，PDMS类材料具有很高的透氧性，但是聚二甲基硅氧烷
-2- http://www.paper.edu.cn （PDMS）低分子预聚物材料的疏水性较强，与丙烯酸酯类单体的混溶较困难；因此在制备此类IPN接触镜材料时，一般以含硅的低分子预聚物为主要组成成分，加入少量的甲基丙烯酸酯类小分子单体，用以改善PDMS类接触镜材料表面的亲水性能。在聚合过程中，为了防止亲水材料与疏水材料发生分离，要求对各组分单体的聚合速率进行有效的控制，才能得到合格的接触镜材料。 美国的Bausch&Lomb公司的研究人员首先利用PDMS与2－羟乙基甲基丙烯酸甲酯(HEMA)制备出PDMS/P(HEMA)类 SIN材料：分别选择带烯键并含羟基官能团的低分子PDMS预聚物与2-羟基乙基甲基丙烯酸甲酯单体作为IPN网络的组成单体； PDMS的聚合采用含有有机铂或含锡的有机物作为反应引发剂； HEMA单体的聚合反应则采用传统的引发剂如：偶氮二异丁腈（AIBN）、过氧化苯甲酰（BPO）等，交联剂则使用双甲基丙烯酸乙二醇酯（EGDMA）。制备的方法是：先将所有组分在常温下充分均匀混合；通氮除氧，升温至80℃聚合成膜，最后在100℃下进一步反应后得产品。(20)
1986年，美国General Electric公司的Wan-Li Liu等人在其申请的专利中，提出了一种制备顺序IPN材料的方法(21)：用两端含羟基的聚二甲基硅氧烷（PDMS）大分子与苯基三氯硅烷在甲苯溶剂中低温（～50℃）聚合，生成交联的硅氧烷树脂；用水洗涤、干燥，除去溶剂中未反应单体，将硅氧烷树脂（50～80%）分散在含有光引发剂和交联剂的丙烯酸酯单体混合液(20~50%)中，最后在紫外灯下聚合，形成第二网络；其主要组分为聚丙烯酸酯类聚合物。2002年，伊朗科学家F.Abbasi等人利用类似方法，也制备出了组份分别为聚二甲基硅氧烷与聚2-羟乙基甲基丙烯酸酯（pHEMA）的顺序IPN材料（22）。
1996年，美国WILLIAM J等人提出了一种用于制备顺序互穿网络结构材料的工艺（23）：先将含PMMA单体、聚硅氧烷单体、引发剂和交联剂的混合物在一定比例下充分混合，然后在干燥的氮气中缓慢升温聚合，通过监测混合物的粘度来控制聚合反应；当混合物粘度达到预定要求时，加入另一组含不同组分的PMMA/PDMS混合物，充分混合；然后加入塑料模具中进一步升温聚合。反应完成后，再通过研磨、切削等工序得到接触镜成品。 日本的Ingenito制备的IPN 角膜接触镜材料，则选择PDMS与双酚A聚碳酸酯的嵌段共聚物作为第一网络组分，质量分数70～98％；第二网络则采用质量分数为2～30％的结构稳定、 光学透明、 易加工的甲基丙烯酸甲酯（MMA）。将第一网络放入CH2Cl2溶液， 以BPO为引
发剂，80～90℃条件下与MMA进行聚合形成IPN网络， 再进一步加工形成接触镜（24）。
2.3 聚氨酯（PU）IPN材料的制备 亲水性聚氨酯材料具有良好的热稳定性和成膜性，而且其聚合方式与聚丙烯酸酯材料不同，二者不会发生化学反应，容易形成瞬时互穿网络结构（SIN）。制备时可以采用连续的反应注模工艺（Reaction Injection Molding）；不仅提高了生产效率，而且可以得到结构相对稳定的接触镜材料。 从1982年到1985年，美国Francis E.Gould 等人申请了一系列有关聚氨酯与丙烯酸酯IPN材料的专利。(25-28)聚合单体采用聚异氰酸酯与多元醇，在催化剂(叔胺)中通过加热缩聚
（50～75℃）形成聚胺酯，作为第一网络组分；用双丙烯酸酯为第二类单体，热引发剂引发聚合生成的聚合物组分作为第二网络。制备时，可以将两种网络单体、引发剂先互相混合，通氮气除氧，然后加热升温生成SIN材料。 在Hill Gregory A等人申请的欧洲专利中，采用了反应注模工艺（RIM，Reaction Injection Molding）生产SIN角膜接触镜材料。(29-31)研究者通过使用反应注模机可以连续制备出SIN材
料：将含氨基的聚氨酯组分置于一条温度约100℃管线中，丙烯酸酯单体、交联剂、引发剂
