漏电流传感器的工作原理
漏电流传感器环绕安装在直流回路的正负出线上，当装置运行时，实时检测
各支路传感器输出的信号，当支路绝缘情况正常时，流过传感器的电流大小相等，
方向相反，其输出信号为零；当支路有接地时，漏电流传感器有差流流过，传感
器的输出不为零。
因此通过检测各支路传感器的输出信号，就可以判断直流系统接地支路。该
原理选线精度高，不受线路分布电容的影响。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅
捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，
以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游
供应链的整合能力，为广大的用户提供了传感 器、图尔克传感器、变频器、断
路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用
品等一系列自动化的工控产品。
如需进一步了解相关传感器产品的选型，报价，采购，参数，图片，批发等
信息，请关注艾驰商城www.iacmall.com。
shunt电流传感器工作原理
shunt电流传感器工作原理Shunt电流传感器是一种常用的电流测量装置，它通过测量电流在电阻上产生的电压来实现对电流的测量。
本文将介绍Shunt电流传感器的工作原理及其应用。
一、Shunt电流传感器的工作原理Shunt电流传感器是基于欧姆定律的电流测量原理来工作的。
根据欧姆定律，电流通过一个电阻时，会在电阻上产生与电流成正比的电压。
Shunt电流传感器利用这一原理，在电路中串联一个已知阻值的电阻（即Shunt电阻），当电流通过Shunt电阻时，会产生一个与电流成正比的电压。
二、Shunt电流传感器的结构Shunt电流传感器一般由一个金属片或合金制成的电阻片构成，该电阻片的阻值已经事先精确确定。
在传感器的两端引出两个接线柱，用于连接电路进行电流测量。
为了减少电阻片的温升对测量结果的影响，通常在电阻片两端还会加装一些散热装置。
三、Shunt电流传感器的工作过程当电流通过Shunt电阻时，根据欧姆定律，电阻片的两端会产生一个与电流成正比的电压。
这个电压可以通过连接的电路进行测量，从而得到电流的数值。
四、Shunt电流传感器的应用Shunt电流传感器广泛应用于各种需要电流测量的场合。
例如，工业生产中的电力系统监测、电动机控制、充电桩、电池管理系统等都需要对电流进行准确测量。
此外，Shunt电流传感器还常用于电子设备中的电流保护回路，以确保电流不会超过设定的安全值。
五、Shunt电流传感器的优缺点Shunt电流传感器的优点是精度高、可靠性好、成本低廉。
由于其测量原理简单，因此在工作过程中几乎没有对测量电路的干扰。
另外，Shunt电流传感器的结构紧凑，体积小，适用于各种场合的安装。
然而，Shunt电流传感器也存在一些缺点。
首先，由于Shunt 电阻本身会产生一定的电压降，因此会有一定的功耗。
其次，Shunt 电流传感器需要与测量电路进行连接，可能会引入一定的误差。
六、Shunt电流传感器的注意事项在使用Shunt电流传感器时，需要注意以下几点。
电流传感器
交流电量隔离传感器
• 用途： * 各种低压互感器、仪用互感器和电量变送器 * 高速、高精度的模拟信号隔离采集传感器 * 性能价格比高的隔离放大器和电量隔离转换器 * 模拟信号的高精度隔离传输驱动器和接收器 * 压力、温度等非电量传感器的配套变送器 * 各种电信号的调理变送器 * 电压、电流信号监测用越限报警传感器 * 特殊环境需求信号变换器
2
IS* NS= IP*NP
• IS—副边电流； • IP—原边电流； • NP—原边线圈匝数； • NS—副边线圈匝数； • NP/NS—匝数比，一般取NP=1。 注意:电流传感器的输出信号是副边电流IS，它与输 入信号（原边电流IP）成正比.IS一般很小，只有 10~400mA。如果输出电流经过测量电阻RM，则 可以得到一个与原边电流成正比的大小为几伏的 电压输出信号。
8
6.过载
• 电流传感器的过载能力是指: 发生电流过载时，在测量范围之外，原边电流仍 会增加，而且过载电流的持续时间可能很短，而 过载值有可能超过传感器的允许值，过载电流值 传感器一般测量不出来，但不会对传感器造成损 坏。
9
7.精度
• 霍尔效应传感器的精度取决于标准额定电流IPN。 • 在+25℃时，传感器测量精度与原边电流有一定 影响，同时评定传感器精度时还必须考虑偏移电 流、线性度、温度漂移的影响。
22
电流传感器 TQG6B
• 产品介绍 • TQG6B电流传感器适 用于直交流及脉冲等 大电流的隔离精确测 量，具有精度高、线 性度好、结构紧凑和 安装方便等优点。
产品特征 重量 1kg 制造厂家：TEG
23
产品功能描述
电参数:
• 额定测量电流 500Arms • 过载能力 ±800A-5min/h(电源电 压±15V,测 量电阻RMmax≤10Ω;±1000A-2min/h(电源电压 ±24V,测量电阻RMmax≤25Ω • 匝数比 1：5000 • 测量电流 100mA/500A • 测量精度 ≤±1%IN • 失调电流 ≤±0.25mA（25℃）

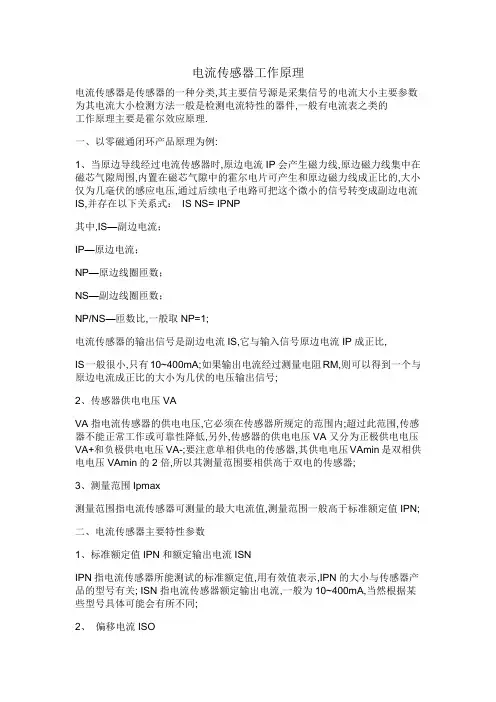

电流传感器的工作原理
电流传感器工作原理电流传感器是传感器的一种分类,其主要信号源是采集信号的电流大小主要参数为其电流大小检测方法一般是检测电流特性的器件,一般有电流表之类的工作原理主要是霍尔效应原理.一、以零磁通闭环产品原理为例:1、当原边导线经过电流传感器时,原边电流IP会产生磁力线,原边磁力线集中在磁芯气隙周围,内置在磁芯气隙中的霍尔电片可产生和原边磁力线成正比的,大小仅为几毫伏的感应电压,通过后续电子电路可把这个微小的信号转变成副边电流IS,并存在以下关系式：IS NS= IPNP其中,IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比,一般取NP=1;电流传感器的输出信号是副边电流IS,它与输入信号原边电流IP成正比,IS一般很小,只有10~400mA;如果输出电流经过测量电阻RM,则可以得到一个与原边电流成正比的大小为几伏的电压输出信号;2、传感器供电电压VAVA指电流传感器的供电电压,它必须在传感器所规定的范围内;超过此范围,传感器不能正常工作或可靠性降低,另外,传感器的供电电压VA又分为正极供电电压VA+和负极供电电压VA-;要注意单相供电的传感器,其供电电压VAmin是双相供电电压VAmin的2倍,所以其测量范围要相供高于双电的传感器;3、测量范围Ipmax测量范围指电流传感器可测量的最大电流值,测量范围一般高于标准额定值IPN;二、电流传感器主要特性参数1、标准额定值IPN和额定输出电流ISNIPN指电流传感器所能测试的标准额定值,用有效值表示,IPN的大小与传感器产品的型号有关; ISN指电流传感器额定输出电流,一般为10~400mA,当然根据某些型号具体可能会有所不同;2、偏移电流ISO偏移电流也叫残余电流或剩余电流,它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成的;电流传感器在生产时,在25℃,IP=0时的情况下,偏移电流已调至最小,但传感器在离开生产线时,都会产生一定大小的偏移电流;产品技术文档中提到的精度已考虑了偏移电流增加的影响;3、线性度线性度决定了传感器输出信号副边电流IS与输入信号原边电流IP在测量范围内成正比的程度;4、温度漂移偏移电流ISO是在25℃时计算出来的,当霍尔电极周边环境温度变化时,ISO会产生变化;因此,考虑偏移电流ISO的最大变化是很重要的,其中,IOT是指电流传感器性能表中的温度漂移值;5、过载电流传感器的过载能力是指发生电流过载时,在测量范围之外,原边电流仍会增加,而且过载电流的持续时间可能很短,而过载值有可能超过传感器的允许值,过载电流值传感器一般测量不出来,但不会对传感器造成损坏;6、精度霍尔效应传感器的精度取决于标准额定电流IPN;在+25℃时,传感器测量精度与原边电流有一定影响,同时评定传感器精度时还必须考虑偏移电流、线性度、温度漂移的影响;。

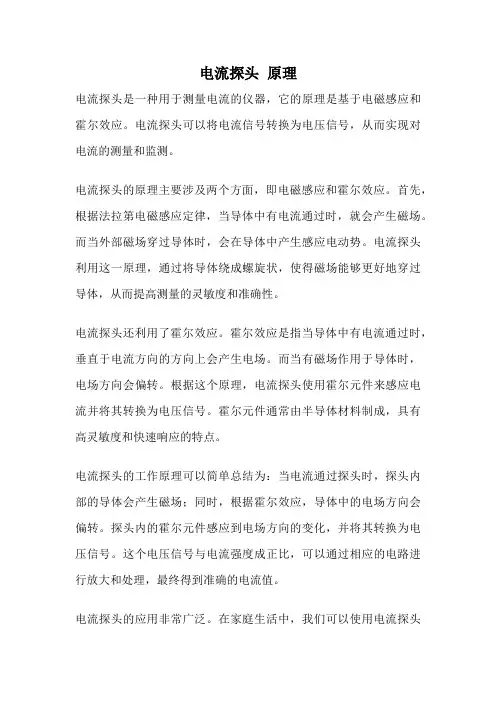

电流探头 原理
电流探头原理电流探头是一种用于测量电流的仪器，它的原理是基于电磁感应和霍尔效应。
电流探头可以将电流信号转换为电压信号，从而实现对电流的测量和监测。
电流探头的原理主要涉及两个方面，即电磁感应和霍尔效应。
首先，根据法拉第电磁感应定律，当导体中有电流通过时，就会产生磁场。
而当外部磁场穿过导体时，会在导体中产生感应电动势。
电流探头利用这一原理，通过将导体绕成螺旋状，使得磁场能够更好地穿过导体，从而提高测量的灵敏度和准确性。
电流探头还利用了霍尔效应。
霍尔效应是指当导体中有电流通过时，垂直于电流方向的方向上会产生电场。
而当有磁场作用于导体时，电场方向会偏转。
根据这个原理，电流探头使用霍尔元件来感应电流并将其转换为电压信号。
霍尔元件通常由半导体材料制成，具有高灵敏度和快速响应的特点。
电流探头的工作原理可以简单总结为：当电流通过探头时，探头内部的导体会产生磁场；同时，根据霍尔效应，导体中的电场方向会偏转。
探头内的霍尔元件感应到电场方向的变化，并将其转换为电压信号。
这个电压信号与电流强度成正比，可以通过相应的电路进行放大和处理，最终得到准确的电流值。
电流探头的应用非常广泛。
在家庭生活中，我们可以使用电流探头来测量家用电器的功率消耗，以及检测电路的负载情况。
在工业领域，电流探头可以用于电力系统的监测和维护，以确保电流的稳定和安全运行。
此外，电流探头还常用于科学研究、医疗器械、通信设备等领域。
电流探头是一种基于电磁感应和霍尔效应原理的仪器，用于测量和监测电流。
它通过将电流信号转换为电压信号，实现了对电流的准确测量。
电流探头的应用范围广泛，可以满足不同领域对电流测量的需求。
通过进一步的技术改进和研究，相信电流探头在未来会有更广阔的应用前景。
光伏逆变器漏电流检测原理
光伏逆变器漏电流检测原理
光伏发电系统中的逆变器作为连接光伏阵列和电网的关键设备,其安全运行对整个系统的可靠性至关重要。
漏电流是指逆变器内部或外部电路中存在的非正常电流,它可能会导致设备损坏、人身伤害或火灾等安全隐患。
因此,准确检测和控制漏电流对于光伏逆变器的安全运行至关重要。
1. 漏电流产生原因
漏电流主要由以下几个方面引起:
- 电容耦合漏电流:由于光伏阵列和逆变器之间存在寄生电容,会产生电容耦合漏电流。
- 绝缘老化:光伏组件和电缆的绝缘层随着时间的推移会发生老化,导致绝缘性能下降,产生漏电流。
- 污染和湿气:灰尘、盐雾等污染物以及潮湿环境会降低绝缘性能,引起漏电流。
- 接地故障:接地线路故障或接地不当也可能导致漏电流。
2. 漏电流检测原理
常见的漏电流检测方法包括:
- 电流传感器检测:在逆变器的交流侧或直流侧安装电流传感器,直接测量漏电流的大小。
- 绝缘监测:通过测量光伏阵列和地面之间的绝缘电阻,间接评估漏电流水平。
- 残余电流检测:利用变压器的原理,测量交流侧三相电流的矢量和,非零值即为漏电流。
上述方法各有优缺点,在实际应用中需要根据具体情况选择合适的检测方式。
检测到漏电流超标时,逆变器会自动断开连接或发出报警,以保证系统安全。
除了检测漏电流外,还需要采取一些措施来防止和减小漏电流,如提高绝缘性能、优化接地设计、定期检查和维护等。
总之,漏电流检测是保障光伏逆变器安全运行的关键环节,需要引起足够的重视。

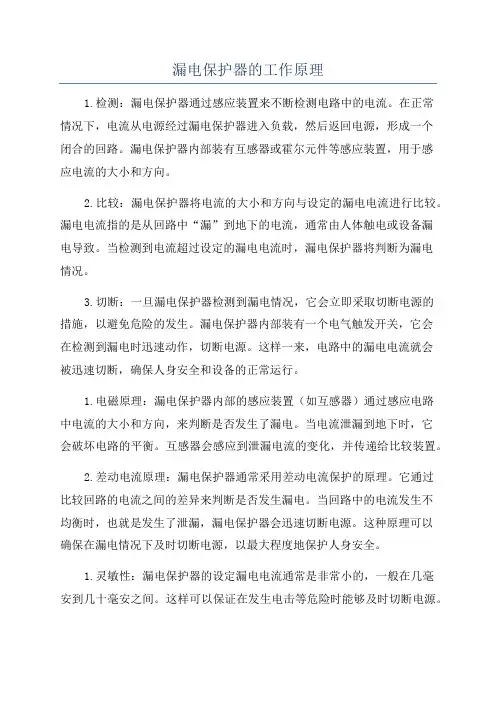

漏电保护器的工作原理
漏电保护器的工作原理1.检测：漏电保护器通过感应装置来不断检测电路中的电流。
在正常情况下，电流从电源经过漏电保护器进入负载，然后返回电源，形成一个闭合的回路。
漏电保护器内部装有互感器或霍尔元件等感应装置，用于感应电流的大小和方向。
2.比较：漏电保护器将电流的大小和方向与设定的漏电电流进行比较。
漏电电流指的是从回路中“漏”到地下的电流，通常由人体触电或设备漏电导致。
当检测到电流超过设定的漏电电流时，漏电保护器将判断为漏电情况。
3.切断：一旦漏电保护器检测到漏电情况，它会立即采取切断电源的措施，以避免危险的发生。
漏电保护器内部装有一个电气触发开关，它会在检测到漏电时迅速动作，切断电源。
这样一来，电路中的漏电电流就会被迅速切断，确保人身安全和设备的正常运行。
1.电磁原理：漏电保护器内部的感应装置（如互感器）通过感应电路中电流的大小和方向，来判断是否发生了漏电。
当电流泄漏到地下时，它会破坏电路的平衡。
互感器会感应到泄漏电流的变化，并传递给比较装置。
2.差动电流原理：漏电保护器通常采用差动电流保护的原理。
它通过比较回路的电流之间的差异来判断是否发生漏电。
当回路中的电流发生不均衡时，也就是发生了泄漏，漏电保护器会迅速切断电源。
这种原理可以确保在漏电情况下及时切断电源，以最大程度地保护人身安全。
1.灵敏性：漏电保护器的设定漏电电流通常是非常小的，一般在几毫安到几十毫安之间。
这样可以保证在发生电击等危险时能够及时切断电源。
2.切断速度：漏电保护器的切断速度通常非常快，达到几十毫秒的级别。
这是为了尽可能地减少漏电时间，以及避免人体触电导致的伤害。
3.可靠性：漏电保护器是一种高可靠性的安全保护装置。
它采用了可靠的电气触发开关和敏感度高的感应装置，可以及时切断电源，确保人身安全和设备的正常运行。
总结起来，漏电保护器的工作原理是通过感应装置检测电路中的电流大小和方向，与设定的漏电电流进行比较，并在检测到漏电情况时迅速切断电源，确保人身安全和设备的正常运行。
电流互感器漏抗,励磁电流,感应电动势计算
电流互感器漏抗,励磁电流,感应电动势计算摘要：1.电流互感器的基本原理2.漏抗的概念和影响3.励磁电流的计算方法4.感应电动势的计算方法5.提高电流互感器性能的措施正文：电流互感器是电力系统中常用的一种传感器，主要用于将高电流转换为低电流，以便于测量、保护和控制。
在电流互感器的设计和应用中，漏抗、励磁电流和感应电动势是三个关键参数。
一、电流互感器的基本原理电流互感器的工作原理基于电磁感应定律。
当一次侧通过电流时，会在铁芯中产生磁场。
磁场的变化进而在二次侧产生感应电动势，从而得到二次侧的电流。
二、漏抗的概念和影响漏抗是指电流互感器在工作过程中，由于磁路不完美，导致磁场部分泄漏到铁芯外部而产生的阻抗。
漏抗的存在会降低电流互感器的精度，并可能导致二次侧电压过高，影响设备和人员的安全。
三、励磁电流的计算方法励磁电流是指电流互感器在工作过程中，用于产生磁场的电流。
励磁电流的大小与电流互感器的额定电流、变比和漏抗有关。
励磁电流的计算公式为：Ie = I1 * (1 - k) / (1 + k)其中，I1为一次侧电流，k为电流互感器的变比，Ie为励磁电流。
四、感应电动势的计算方法感应电动势是指电流互感器二次侧由于磁场变化而产生的电动势。
感应电动势的大小与一次侧电流、电流互感器的变比和漏抗有关。
感应电动势的计算公式为：E = I1 * k * ΔI其中，E为感应电动势，I1为一次侧电流，k为电流互感器的变比，ΔI为一次侧电流的变化。
五、提高电流互感器性能的措施1.优化磁路设计，降低漏抗。
2.选用高品质的铁芯材料，提高磁导率。
3.增加绝缘强度，防止二次侧短路。
4.合理选择变比，降低励磁电流。
通过了解电流互感器的基本原理、漏抗的影响以及励磁电流和感应电动势的计算方法，我们可以更好地设计和应用电流互感器，提高电力系统的安全性和稳定性。
电流传感器的工作原理
电流传感器的工作原理电流传感器是一种常见的电力测量仪器，用于测量电路中的电流大小。
它能够将电流信号转换为与之成比例的电压或者电流输出，从而实现对电流的准确测量。
一、工作原理概述电流传感器的工作原理基于电磁感应定律，即当电流通过导体时，会产生一个环绕导体的磁场。
电流传感器通过感应这个磁场来测量电流的大小。
二、电流传感器的分类根据工作原理的不同，电流传感器可分为以下几类：1. 电磁式电流传感器：利用电流在导体中产生的磁场与传感器内部的磁场相互作用，产生感应电动势，从而测量电流的大小。
2. 霍尔效应电流传感器：利用霍尔元件的特性，当电流通过导体时，导体周围的磁场会影响到霍尔元件，从而产生电压输出。
3. 磁阻式电流传感器：利用磁阻效应，当电流通过导体时，导体周围的磁场会改变磁阻元件的电阻值，从而测量电流的大小。
4. 电容式电流传感器：利用电流通过导体时，导体周围的电场分布发生变化，从而改变电容元件的电容值，进而测量电流的大小。
三、电磁式电流传感器的工作原理电磁式电流传感器是最常用的一种电流传感器，它的工作原理如下：1. 传感器内部有一根导线穿过一个磁环，导线承载待测电流。
2. 当电流通过导线时，导线周围会产生一个磁场，这个磁场会影响到磁环。
3. 磁环的磁感应强度与电流成正比，磁感应强度的变化会引起磁环中的磁通量变化。
4. 通过磁感应定律和法拉第电磁感应定律，可以得到传感器内部的感应电动势，从而测量电流的大小。
5. 为了提高测量的准确性和稳定性，电磁式电流传感器通常采用多匝线圈和磁芯来增强磁场和感应电动势。
四、电流传感器的特点和应用1. 非接触式测量：电流传感器不需要与待测电路直接接触，可以通过感应磁场来测量电流，避免了电路断开和安全隐患。
2. 高精度测量：电流传感器的测量精度通常较高，可以满足工业和科学研究的需求。
3. 宽测量范围：电流传感器的测量范围普通较宽，可以适应不同电流大小的测量需求。
4. 快速响应：电流传感器的响应速度较快，可以实时监测电流的变化。
漏电检测仪的工作原理
漏电检测仪的工作原理
漏电检测仪的工作原理基于电流的测量和比较。
其主要原理如下：
1. 检测电路：漏电检测仪会连接到待测电路上，形成一个回路。
一般情况下，漏电检测仪是通过插头与电源插座连接，通过检测仪的输出端与待测电路的负载连接。
2. 漏电电流检测：漏电检测仪会测量电路上的总电流。
当电路正常工作时，漏电检测仪会测量到通过电路的总电流正常且接近于零。
3. 比较和判断：漏电检测仪会将测量到的总电流与设定的阈值进行比较。
如果测量到的总电流超过设定的阈值，说明存在漏电情况。
4. 报警和指示：当漏电检测仪判断存在漏电时，会发出警报或者触发警示灯，以提醒用户注意并及时采取措施。
5. 安全保护：漏电检测仪一般还具有过载保护和短路保护功能，可在电路发生过载或短路时进行断电，以确保电路和用户的安全。
需要注意的是，漏电检测仪应该定期进行校验和维护，以确保其准确性和可靠性。
此外，不同的漏电检测仪可能采用不同的技术和算法，工作原理可能存在细微差异。
以上是一般工作原理的简要描述。
电流传感器 参数
电流传感器参数1. 什么是电流传感器？电流传感器是一种电子设备，用于测量电路中的电流。
它可以将电流转换为与之成比例的电压或其他形式的输出信号，以便进行监测、控制和保护等应用。
2. 电流传感器的工作原理电流传感器的工作原理基于电磁感应定律。
当电流通过导体时，会在周围产生磁场。
电流传感器通过感应这个磁场来测量电流的大小。
常见的电流传感器有两种工作原理：霍尔效应和电感耦合。
霍尔效应传感器利用了电流通过导体时产生的磁场对霍尔元件的影响，从而测量电流的大小。
电感耦合传感器则利用了电流通过导体时产生的磁场对电感元件的影响，从而测量电流的大小。
3. 电流传感器的参数3.1 额定电流（Rated Current）额定电流是指电流传感器能够正常工作的最大电流值。
超过这个值，电流传感器可能无法正常测量电流或产生误差。
3.2 灵敏度（Sensitivity）灵敏度是指电流传感器输出信号相对于输入电流变化的比例关系。
通常以每安培（A）对应的输出电压或输出电流来表示。
3.3 频率响应（Frequency Response）频率响应是指电流传感器能够测量的电流信号的频率范围。
不同的电流传感器有不同的频率响应范围，通常以赫兹（Hz）为单位。
3.4 零点漂移（Zero Offset）零点漂移是指在没有电流通过时，电流传感器输出的非零信号。
它可能是由于传感器内部的杂散磁场或其他因素引起的。
3.5 非线性误差（Non-linearity）非线性误差是指电流传感器输出信号与输入电流之间的非线性关系。
它通常以百分比或毫安（mA）为单位表示。
3.6 温度特性（Temperature Coefficient）温度特性是指电流传感器在不同温度下的输出信号的变化。
它通常以每摄氏度（℃）对应的输出电压或输出电流的变化来表示。
3.7 精度（Accuracy）精度是指电流传感器输出信号与实际电流之间的差异程度。
它通常以百分比或毫安（mA）为单位表示。
