C25混凝土配合比设计检测报告
— 生产厂家 生产厂家
— 武汉格瑞林建材科技股份有限
公司 —
生产厂家
丰城电厂
生产厂家
—
初凝
—
凝结时间h
终凝
—
和易性
良
掺合料
粉煤灰 掺量 2 （%）
配合比数据 原材料 水泥 粉煤灰
用量Kg/m3 重量比
混凝土抗压强度（Mpa)
271
81
1
7d
23
砂 758 2.15
掺合料
4.759.5mm 218
28d 34.8
3.检验报告无检测、审核、批准人签章无效；检验报告涂改无效
检测：
审核：
批准：
—
1 掺合料
2
名称 名称
丰城电厂Ⅱ级粉 —
坍落度mm
175
拌合物性能 密度Kg/m3
2370
含气量
—
检测环境
符合标准要求
—
坍落度（mm） 150±30
标号：P.O42.5级
28d实测强度： 47.9Mpa
细度模数：2.6
表观密度：2.630g/cm3
级配：5-31.5mm 表观密度：2.650g/cm3
石 9.519mm 545
3.1
减水剂 影响系数
2
0.72
1931.5mm
327
砂率 （%）
水
减水剂
176 0.50
5.28 0.015
41
抗压试件规格
150mm*150mm*150mm
结论 备 注：
该配合比经检验达到JCJ55-2011中C25混凝土设计要求 1.样品真实性由委托单位负责，检验结果仅对来样负责。 2.检验报告无“检测专用章 ”无效；复制报告无重新加盖“检测专用章”或检验单位公章无效
江西省力展建材检测有限公司
混凝土配合比设计检测报告
工程名称： 2014年南昌县安置房工程东岳村二期二批第二标段39#楼
第1页
共1页
报告编号 使用部位 委托单位
昌砼2015-003
七层至机房层剪力墙柱、 五层楼面梁板至机房屋面梁板
江西顺昌混凝土有限公司
委托日期 报告日期 送样人
2015/2/5 2015/3/7 邹恒静
施工单位
中康建设管理股份有限公司
检验类别
委托检验
监理单位 江西中天建设工程监理咨询
JGJ55-2011
设计要求 设计强度
C25
抗渗等级
水泥 生产厂家：江西丰城南方水泥有限公司
砂
类别：Ⅱ类中砂
原石
材水
料
性 能
外加剂
1 2
类别：碎石
类别：自来水
名称 SP010-S标准型减水剂
名称
关于C25水泥混凝土配合比报告

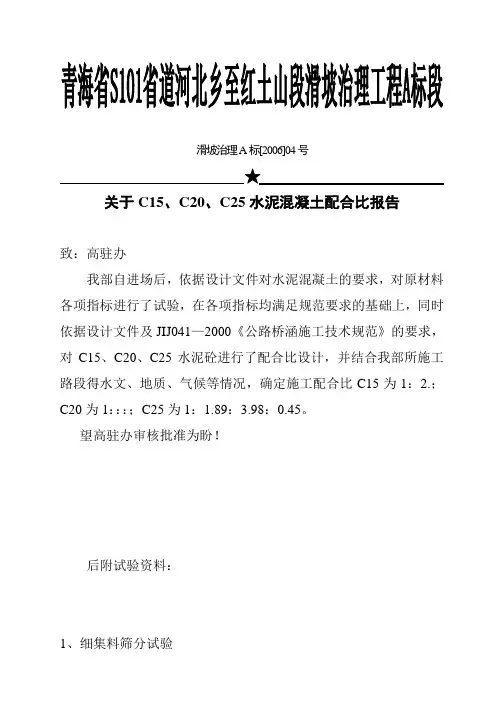

滑坡治理A标[2006]04号★关于C15、C20、C25水泥混凝土配合比报告致：高驻办我部自进场后，依据设计文件对水泥混凝土的要求，对原材料各项指标进行了试验，在各项指标均满足规范要求的基础上，同时依据设计文件及JIJ041—2000《公路桥涵施工技术规范》的要求，对C15、C20、C25水泥砼进行了配合比设计，并结合我部所施工路段得水文、地质、气候等情况，确定施工配合比C15为1：2.；C20为1：：：；C25为1：1.89：3.98：0.45。
望高驻办审核批准为盼！后附试验资料：1、细集料筛分试验2、细集料指标试验3、粗集料筛分试验4、粗集料压碎值试验5、粗集料指标试验6、水泥砼抗压强度试验7、水泥指标试验西安中交公路岩石工程有限公司河北乡至红土山段滑坡治理工程A标项目经理部二OO六年九月六日主题词：水泥混凝土配合比报告抄报：高驻办打字：秦志刚校对：陈海福共印4份混凝土配合比设计报告报告内容一、设计说明二、实验汇总三、原材料试验资料试验单位：西安中交岩石工程有限公司河北乡至红土山段滑坡治理工程A标项目部二OO六年九月C15混凝土配合比设计说明试验单位：青海西久线河北乡至红土山段滑坡治理工程A标项目经理部试验室一、设计依据1、设计文件2、JTJ041——2000《公路桥涵施工技术规范》3、JTGE42——2005《公路工程集料试验规范》4、JTGE30——2005《公路工程水泥及水泥混凝土试验规范》二、使用部位排水工程三、原材料简介1、砾石：同德县河北乡赛堂料场产1—3 cm砾石，ρG=/cm3针片状含量＜25% 压碎值＜16%2、砂：同德县河北乡赛堂砂石场产水洗砂，ρs=2.621g/cm3ρ堆= g/cm3含泥量＜3%3、水泥：青海乐都华夏水泥厂生产的325级华夏牌水泥。
4、拌和水：赛群河水四、设计步骤（一）初步配合比计算1、确定试配强度（f cu,0）f cu,0= f cu +1.645×δ×2、计算水灰比（w/c）(1)按强度要求计算水灰比f cu,0= A f ce /[c/w-B]=＞w/c= A f ce /(f cu.0+A·Bf ce)=×××××(2)按耐久性校核水灰比。
C25混凝土配合比分析试验
试验配合比：C=358kg/m3 S=723 kg/m3 G=1084 kg/m3 W=215 kg/m3其中碎石比例为4:6试拌混凝土30L试验准备：2000ml的玻璃瓶：m水+玻璃瓶+玻璃盖板=m P=5.600kg10L试样筒：m水+试样筒+玻璃盖板=m D=14.650kg细集料的修正系数试验：①m水+细集料+玻璃瓶+玻璃盖板=6.840kg②m水+细集料+玻璃瓶+玻璃盖板=6.840kg平均值m ks=6.840kg细集料在水中的质量m ys=m ks-m p=1.240kg过0.15mm筛后①m水+细集料+玻璃瓶+玻璃盖板=6.860 kg②m水+细集料+玻璃瓶+玻璃盖板= 6.860 kg平均值m ks1=6.860kg 细集料在水中的质量m ys1=m ks1-m p=1.260kg 细集料修正系数：C S=m ys /m ys1=0.98水泥表观密度试验：①试验前v1=0.2ml 试验后v2=20.0ml 密度ρ1=3.03g/cm3②试验前v1=0.4ml 试验后v2=20.2ml 密度ρ1=3.03g/cm3粗集料表观密度：吊篮在水中的质量m=291.1g 水温为16℃①试样在水中的质量m1 = 1937.7g 烘干试样的质量m=2594.1g表观密度ρ1=2.735 g/cm3②试样在水中的质量m1 = 1883.7g 烘干试样的质量m=2507.1g表观密度ρ2=2.739 g/cm3粗集料表观密度ρg=2.737 g/cm3砂的表观密度：①m水+瓶=671.6g m水+瓶+砂=856.2g 表观密度ρ1= 2.560 g/cm3②m水+瓶=680.6g m水+瓶+砂=863.5g 表观密度ρ2= 2.562 g/cm3细集料表观密度ρs=2.561 g/cm3试样步骤：混凝土表观密度：5L试样筒质量m=0.70kg①m筒+样=13.100kg 表观密度ρ1=2480kg/m3②m筒+样=13.100kg 表观密度ρ1=2480kg/m3平均值ρh=2480 kg/m3秤取两份混凝土试样m0=m A=7.450kg= m B=7.450kg计算秤量的混凝土拌合物体积V=m0/ρh==3.00L其中A份试样：砂浆，水，试样筒和玻璃板的总质量m k=16.721kg砂浆在水中的质量m A，m=m k-m D=2.071kg过0.15mm筛后细集料，广口瓶，水及玻璃板总质量m ks=6.913kg细集料在水中质量m，s=C S(m ks-m p)=1.287kg其中B份试样：砂浆，水，试样筒和玻璃板的总质量m k=16.735kg砂浆在水中的质量m A，m=m k-m D=2.085 kg过0.15mm筛后细集料，广口瓶，水及玻璃板总质量m ks=6.902kg细集料在水中质量m，s=C S(m ks-m p)=1.276kg试验结果计算A份各组份质量：水泥质量：m c= 1.170kg细集料质量m s=2.111kg粗集料质量m g=3.490kg水的质量m w=0.679 kg混凝土拌合物水泥，水，粗集料细集料单位质量：C=389kg/m3W=226 kg/m3G=1162 kg/m3S=703 kg/m3B份各组份质量：水泥质量：m c=1.208kg细集料质量m s=2.093kg粗集料质量m g=3.470kg水的质量m w=0.679 kg混凝土拌合物水泥，水，粗集料细集料单位质量：C=402kg/m3W=226 kg/m3G=1155 kg/m3S=697 kg/m3。
C25水泥混凝土配合比设计报告
C25混凝土配合比试验报告设计强度： C25使用部位：灌注桩基础等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=244:770:1063:173：78：70:3.9材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:3.16:4.36:0.71：0.32：0.29:0.016C25水泥混凝土配合比设计报告一：使用工程部位C25水泥混凝土主要用于混凝土灌注桩基础部位（详见设计文件）。
二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。
2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于180mm，现场浇筑坍落度介于160mm～180mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>180mm。
同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。
3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。
在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。
在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。
在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。
4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。
湖州工地C25大体积混凝土配合比设计报告

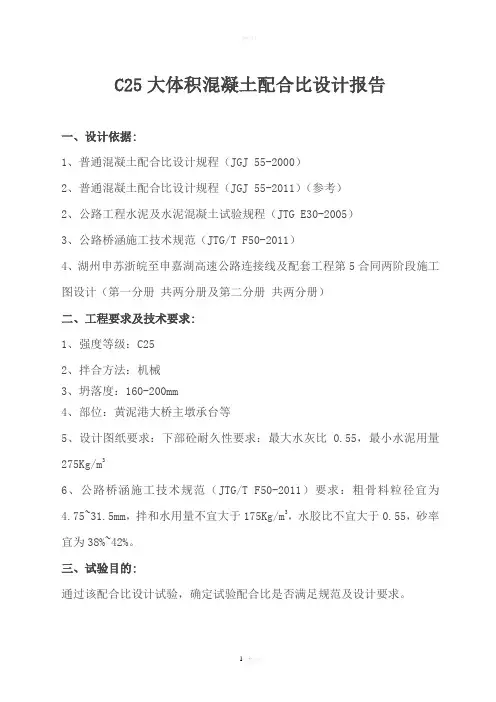

C25大体积混凝土配合比设计报告一、设计依据:1、普通混凝土配合比设计规程（JGJ 55-2000）2、普通混凝土配合比设计规程（JGJ 55-2011）（参考）2、公路工程水泥及水泥混凝土试验规程（JTG E30-2005）3、公路桥涵施工技术规范（JTG/T F50-2011）4、湖州申苏浙皖至申嘉湖高速公路连接线及配套工程第5合同两阶段施工图设计（第一分册共两分册及第二分册共两分册）二、工程要求及技术要求:1、强度等级：C252、拌合方法：机械3、坍落度：160-200mm4、部位：黄泥港大桥主墩承台等5、设计图纸要求：下部砼耐久性要求：最大水灰比0.55，最小水泥用量275Kg/m36、公路桥涵施工技术规范（JTG/T F50-2011）要求：粗骨料粒径宜为4.75~31.5mm，拌和水用量不宜大于175Kg/m3，水胶比不宜大于0.55，砂率宜为38%~42%。
三、试验目的:通过该配合比设计试验，确定试验配合比是否满足规范及设计要求。
四、材料选用：1、水泥：采用湖州南方水泥有限公司生产的P.O42.5水泥。
（详见试验检测报告）2、粗集料：采用湖州西园坞矿业有限公司生产的碎石，级配采用4.75~9.5㎜30%、9.5~19mm 50%、19~31.5mm 20%掺配，符合4.75~31.5mm连续级配要求，其级配和各项技术指标均符合规范要求（详见试验检测报告）。
3、细集料：采用长江砂，Mx=2.72，通过该砂各项技术指标测定，均满足C25砼用砂要求（详见试验检测报告）。
4、水：黄泥港航道航道水，符合砼用水要求。
（详见试验报告）5、聚羧酸高性能减水剂：采用杭州华威建材厂生产的HW-2型聚羧酸高性能减水剂（掺量为0.65%）。
（详见外委试验检测报告）五、材料要求:根据《公路桥涵施工技术规范》JTG/T F50-2011要求，C25砼的材料应符合下列要求。
1、粗集料：碎石①、粗集料的技术要求：②、粗集料的颗粒级配：2、细集料：黄砂①、砂中杂质含量限值:②、砂的级配范围（Ⅱ区中砂）3、水泥：P.O42.54、外加剂：HW-2型聚羧酸高性能外加剂六、砼配合比设计步骤：1、基准配合比（C25-B）⑴、试配强度：f cu,o=f cu,k+1.645σ=25+1.645×5=33.2⑵、计算水灰比：W/C=a a●fce/fcu,o+a a●a b●fce=0.46×48.0/33.2+0.46×0.07×48.0=0.64fce=rc●fce,g=1.13×42.5=48.0（MPa）根据设计图纸要求下部砼耐久性要求：最大水灰比0.55及以往施工经验水灰比取：W/C=0.48⑶、依据JGJ55-2000规范，查表4.0.1-2及结合以往施工及试验经验。
c25混凝土配合比试验

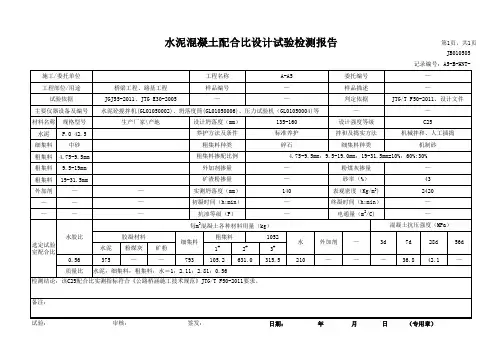

第1页，共1页 JB010505 记录编号：A5-B-HNT-
JTG/T F50-2011、设计文件 — C25 机械拌和、人工插捣 机制砂
水泥砼搅拌机(GL01050002)、坍落度筒(GL01050006)、压力试验机（GL01050004)等 生产厂家\产地 设计坍落度（mm） 养护方法及条件 粗集料种类 粗集料掺配比例 外加剂掺量 矿渣粉掺量 实测坍落度（mm） 初凝时间（h:min） 抗渗等级（P） 每m3混凝土各种材料用量（kg） 135-160 标准养护 碎石
4.75-9.5mm：9.5-19.0mm：19-31.5mm=10%：60%:30% — — 140 — — 粉煤灰掺量 砂率（%） 表观密度（Kg/m ) 终凝时间（h:min） 电通量（m2/C)
3
— 43 2420 — — 混凝土抗压强度（MPa）
选定试 验 室配合 比
水胶比 水泥 0.56 质量比 375
备注：
ቤተ መጻሕፍቲ ባይዱ
试验：
审核：
签发：
日期：
年
月
日
（专用章）
第1页，共1页
0.1 0.6 0.3
胶凝材料 粉煤灰 — 矿粉 —
细集料 793
粗集料 1
#
1052 2
#
3# 315.5
水 210
外加剂 —
— —
3d —
7d 36.8
28d 42.1
56d —
105.2
631.0
水泥：细集料：粗集料：水＝1：2.11：2.81：0.56
检测结论：该C25配合比实测指标符合《公路桥涵施工技术规范》JTG/T F50-2011要求。
水泥混凝土配合比设计试验检测报告
配合比-C25喷砼试验报告

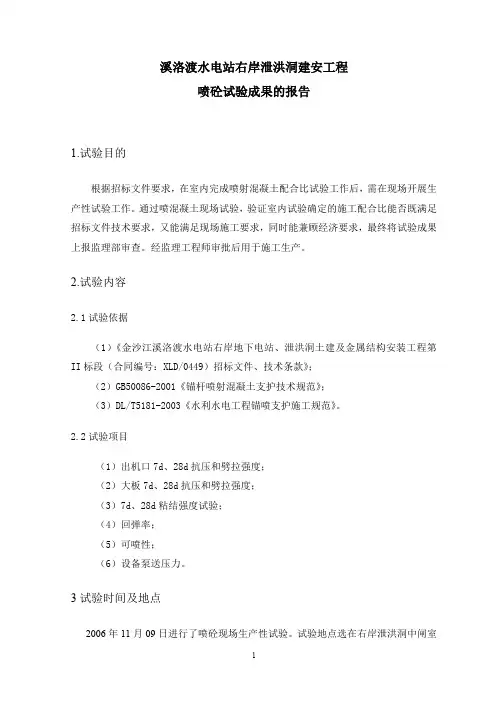

溪洛渡水电站右岸泄洪洞建安工程喷砼试验成果的报告1.试验目的根据招标文件要求，在室内完成喷射混凝土配合比试验工作后，需在现场开展生产性试验工作。
通过喷混凝土现场试验，验证室内试验确定的施工配合比能否既满足招标文件技术要求，又能满足现场施工要求，同时能兼顾经济要求，最终将试验成果上报监理部审查。
经监理工程师审批后用于施工生产。
2.试验内容2.1试验依据（1）《金沙江溪洛渡水电站右岸地下电站、泄洪洞土建及金属结构安装工程第II标段（合同编号：XLD/0449）招标文件、技术条款》；（2）GB50086-2001《锚杆喷射混凝土支护技术规范》；（3）DL/T5181-2003《水利水电工程锚喷支护施工规范》。
2.2试验项目（1）出机口7d、28d抗压和劈拉强度；（2）大板7d、28d抗压和劈拉强度；（3）7d、28d粘结强度试验；（4）回弹率；（5）可喷性；（6）设备泵送压力。
3试验时间及地点2006年11月09日进行了喷砼现场生产性试验。
试验地点选在右岸泄洪洞中闸室右泄-1施工支洞。
4 本次试验使用的主要器材和材料（1）ZSP-6D湿喷机一台、JC350混凝土搅拌机一台、HZS60C混凝土搅拌站一座、小台秤一台；（2）华新P.O42.5普通硅酸盐水泥、JM－PCA减水剂、KNQ1、8604-FJ和SA160速凝剂、塘房坪骨料系统的天然砂、塘房坪豆石（级别5mm~10mm）；（3）收集回弹料用的彩条布、喷射大板用木模等。
5试验情况根据施工现场实际情况，本次试验，按照施工图设计参数，选择3组共6.0m3混凝土分别对YSP-8、KNQ1、8604-FJ等3种不同型号的速凝剂进行了试验；14：30，在监理工程师和我部有关人员的指导下，按2006年11月09日10：50~照招标文件技术条款的相关规定和我部报送的喷混凝土生产性试验大纲及监理工程师批复，设计强度等级为C25，初选配合比见附表。
根据不同的速凝剂型号分别进行了现场试喷、喷射大板取样，在施工过程中进行了出机口坍落度、现场坍落度、回弹量的测试。
混凝土配合比配比设计书C25_抗渗砼[1]
混凝土配合比配比设计书C25_抗渗砼[1] 关于C25抗渗混凝土配合比设计说明一、试验室所用仪器设备及试验环境: 试验过程中使用的仪器设备精度、规格、准确性等均符合规范要求，并通过四川省南充市计量监督局检验合格。
试验室、标养室，温度、湿度均符合规范要求。
二、引用的规范、规程和标准1、《普通混凝土配合比设计规程》JGJ55-20002、《公路桥涵施工技术规范》JTJ041-2000 3、《公路工程集料试验规程》JTG E42-2005 4、《建筑用砂》GB/T14684-20015、《建筑用卵石、碎石》GB/T14685-20016、《公路工程水泥混凝土试验规程》JTG E30-20057、《水泥胶砂强度检验方法》GB/T17671-19998、《水泥标准稠度用水量、凝结时间、安定性检验方法》GB175-2007 三、材料选用情况1、水泥:选用重庆富丰水泥厂生产的“富丰”牌P.O42.5R等级水泥，依据JTG E30-2005(T0502、T0505、T0506-2005)试验规程，各项指标符合GB175-2007要求，详见下表:表1初凝终凝安天抗折天抗压天抗天抗332828厂牌名称水泥细度标准稠度时间时间定强度强度折强度压强度等级批号 (%) 用水量(%) (min) 性((min) (Mpa) (Mpa) Mpa) (Mpa) 富丰合ZB-34.0 25.8 160 225 5.4 24.0 7.5 44.8 P.O42.5R 6 格2、细骨料:选用南部县河东料场产机制砂(中砂)，依据JTG E42-2005(T0328-2005)试验规程，其各项指标均符合GB/T14684-2001要求，详见下表:表2表观密度含泥量名称产地筛分析细度模数 3(g/cm) (%)机制中砂南部县河东 2.644 2.3 中砂 2.73、粗骨料:选用南部县河东料场产4.75-16mm、16-31.5mm碎石按30%:70%比例掺配，依据JTG E42-2005(T0302-2005)试验规程，其各项指标均符合GB/T14685-2001要求，详见下表:表3表观密度针片状含压碎值含泥量颗粒级配名称产地 3(g/cm) 量(%) (%) (%) (mm)碎石南部县2.670 7.1 4.9 0.5 4.75~16 4.75~16mm 河东碎石南部县2.668 5.3 0.7 16~31.5 16~31.5mm 河东4、水:饮用水，符合JTJ041-2000规范砼拌制用水要求。
混凝土配合比检测报告
混凝土配合比检测报告本文是一份混凝土配合比检测报告，委托单位为___，检测编号为2008-HP-40-1，工程部位为东方美郡东区小高层地下车库，抗渗等级/强度等级为C30，砼种类为普通混凝土，坍落度为30-50mm，检测依据为55-2000，送样日期为2008年4月17日，检测日期为2008年5月16日。
材料名称包括水泥、砂、碎石、水、外加剂1和掺和料。
其中水泥生产单位为___，品种为PO32.5的普通水泥；砂产地为泰安，品种为黄中砂；碎石产地为济南，规格为5-25mm的洁净碎石；水为饮用水；外加剂1未注明生产单位和产地；掺和料未注明生产单位、产地、品种规格型号等信息。
实测结果显示，水泥含泥量为0.4%，外加剂1含泥量未注明，掺和料未检测。
砂、碎石和水的重量配合比分别为1.50、2.25和0.37，砂率为40%，坍落度为40mm。
外加剂1和外加剂2的7天强度分别为25.9MPa和39.4MPa。
检测说明包括：本试验仅对见证来样负责；本配比为常温干料设计。
见证人为___，封样人为___。
此外，文章中还出现了一份混凝土配合比检测报告，委托单位为___，检测编号为2007-HP-80，工程部位为东方美郡东区小高层地下车库，抗渗等级/强度等级为C25，砼种类为普通混凝土，坍落度为30-50mm，检测依据为55-2000，送样日期为2007年10月25日，检测日期为2007年10月26日。
材料名称包括水泥、砂、碎石、水、外加剂1和掺和料，其中水泥生产单位为___，品种为普通水泥；砂产地为泰安，品种为黄中砂；碎石产地为济南，规格为2/5的洁净碎石；水为饮用水。
实测结果显示，水泥含泥量为0.4%。
以下是格式错误已经删除的段落：无改写后的文章：本文是两份混凝土配合比检测报告的实测结果。
第一份混凝土配合比检测报告的材料名称为碎石5-25mm/洁净，生产单位和产地不详。
混凝土中含泥量为0.2％，掺和料和外加剂1为空。
自拌楼水下C25配合比设计检测报告
砼理论密度 (kg/m3)
试件抗压强度 (MPa)
/
实际密度(kg/m3)
2360
龄期 破坏荷载 抗压强度测 抗压强度测定值
(d) F(kN) 值fcu(MPa)
fcu'(MPa)
724.56
32.2
7 680.34
30.2
31.3
龄期 (d)
28
破坏荷载 F(kN)
909.24 864.38
抗压强度 测值
768
1070
70
/
165
5.1
试拌记录
试拌日期
2015.02.13
拌合方式
机械拌合
实测坍落度(mm)
160
成型方式
人工成型
工作性
棍度 上 ，含砂情况 中 ，黏聚性 良好 ，保水性 无 。
砼理论密度 (kg/m3)
试件抗压强度 (MPa)
/
实际密度(kg/m3)
2370
龄期 破坏荷载 抗压强度测 抗压强度测定值
506.38 7 513.24
495.19
22.5 22.8 22.0
22.4
龄期 (d)
28
破坏荷载 F(kN)
616.59 640.08 618.81
抗压强度 测值
fcu(MPa) 27.4 28.4
27.5
抗压强度测定 值fcu'(MPa)
27.8
备注
该配合比经检测7天抗压强度22.4MPa、28天抗压强度27.8MPa，28天抗压强度达到配置强度 104.5%,符合规范及设计图纸要求。
产地：
规格：
SBTJM®-10(B)
产地：
状态：
C25混凝土配合比(粉煤灰)设计书
混凝土配合比设计书强度等级:C25水泥混凝土编制:审核:检验单位:***工程质量检测有限公司**高速公路**段**标工地试验室监理单位:************有限责任公司C25混凝土配合比设计书一、设计要素1、设计依据（1）JGJ 55-2011《普通混凝土配合比设计规程》（2）JTG/T F50-2011《公路桥涵施工技术规范》（3）设计图纸2、设计技术指标及要求（1）设计强度等级C25，环境类别为Ⅰ类，环境作用等级为B级。
（2）设计坍落度180～220mm。
（3）水灰比≤0.55，最小胶凝材料用量300kg。
3、配合比使用的材料（1）水泥：采用台泥（英德）水泥有限公司（台泥牌）P.O42.5水泥，经试验各指标符合GB175-2007规范要求。
报告编号：**（2）砂：采用肇庆市河苑土石方工程有限公司（西江）中砂，经试验各指标符合JTG/T F50-2011 规范要求。
报告编号：**（3）碎石：采用清远清城区飞来峡白鹤汛石场有限公司5～25mm（掺配比例5-10mm:10-20mm=20%:80%）碎石，经试验各指标符合JTG/T F50-2011规范要求。
5-10mm报告编号：**、10-20mm报告编号：** （4）外加剂：采用山西鹏程建筑科技有限公司聚羧酸高性能减水剂(缓凝型），经试验各指标符合GB 8076-2008规范要求。
报告编号：**（5）粉煤灰：采用台山电厂F类Ⅱ级粉煤灰(掺量20%)。
（6）水：自来水，经试验各指标符合JGJ 63-2006规范要求。
报告编号：**二、拟用工程部位基础、边沟、急流槽、帽石等。
1、确定基准配合比 （1）计算试配强度0cu f ，≥ k cu f ，＋1.645σ式中 0cu f ，—混凝土配制强度（MPa ）；k cu f ，—混凝土立方体抗压强度标准值（MPa ）； σ—混凝土强度标准差（MPa ）。
由上式计算试配强度为：0cu f ，= k cu f ，＋1.645σ=25+1.645×5=33.2MPa（2）计算水胶比W/B=gce,c f b a 0cu gce,c f a f f f γγααγγα⋅⋅+⋅，式中a α、b α—回归系数；ce f —水泥28d 抗压强度实测值（MPa ）。
