气缸的工作原理
气缸的工作原理图42.2-9 是又一种浮动联接气-液阻尼缸。
与前者的区别在于：T形顶块和拉钩装设位置不同，前者设置在缸外部。
后者设置在气缸活塞杆内，结构紧凑但不易调整空行程s1（前者调节顶丝即可方便调节s1的大小）。
1 .2.4 特殊气缸（1）冲击气缸图42.2-9 浮动联接气-液阻尼缸冲击气缸是把压缩空气的能量转化为活塞、活塞杆高速运动的能量，利用此动能去做功。
冲击气缸分普通型和快排型两种。
1）普通型冲击气缸普通型冲击气缸的结构见图42.2-10。
与普通气缸相比，此种冲击气缸增设了蓄气缸1和带流线型喷气口4及具有排气孔3的中盖2。
其工作原理及工作过程可简述为如下五个阶段（见图42.2-11）：第一阶段：复位段。
见图42.2-10和图42.2-11a，接通气源，换向阀处复位状态，孔A进气，孔B排气，活塞5在压差的作用下，克服密封阻力及运动部件重量而上移，借助活塞上的密封胶垫封住中盖上的喷气口4。
中盖和活塞之间的环形空间C经过排气小孔3与大气相通。
最后，活塞有杆腔压力升高至气源压力，蓄气缸内压力降至大气压力。
第二阶段：储能段。
见图42.2-10和图42.2-11b，换向阀换向，B孔进气充入蓄气缸腔内，A孔排气。
由于蓄气缸腔内压力作用在活塞上的面积只是喷气口4的面积，它比有杆腔压力作用在活塞上的面积要小得多，故只有待蓄气缸内压力上升，有杆腔压力下降，直到下列力平衡方程成立时，活塞才开始移动。
式中 d——中盖喷气口直径（m）；p30——活塞开始移动瞬时蓄气缸腔内压力（绝对压力）（Pa）；p20——活塞开始移动瞬时有杆腔内压力（绝对压力）（Pa）；G——运动部件（活塞、活塞杆及锤头号模具等）所受的重力（N）；D——活塞直径（m）；d1——活塞杆直径（m）；F?0——活塞开始移动瞬时的密封摩擦力（N）。
若不计式（42.2-1）中G和F?0项，且令d=d1，，则当时，活塞才开始移动。
这里的p20、p30均为绝对压力。
可见活塞开始移动瞬时，蓄气缸腔与有杆腔的压力差很大。
这一点很明显地与普通气缸不同。
图42.2-10 普通型冲击气缸第三阶段：冲击段。
活塞开始移动瞬时，蓄气缸腔内压力p30可认为已达气源压力ps，同时，容积很小的无杆腔（包括环形空间C）通过排气孔3与大气相通，故无杆腔压力p10等于大气压力pa。
由于pa/ps大于临界压力比0.528，所以活塞开始移动后，在最小流通截面处（喷气口与活塞之间的环形面）为声速流动，使无杆腔压力急剧增加，直至与蓄气缸腔内压力平衡。
该平衡压力略低于气源压力。
以上可以称为冲击段的第I区段。
第I区段的作用时间极短（只有几毫秒）。
在第I区段，有杆腔压力变化很小，故第I区段末，无杆腔压力p1（作用在活塞全面积上）比有杆腔压力p2（作用在活塞杆侧的环状面积上）大得多，活塞在这样大的压差力作用下，获得很高的运动加速度，使活塞高速运动，即进行冲击。
在此过程B口仍在进气，蓄气缸腔至无杆腔已连通且压力相等，可认为蓄气-无杆腔内为略带充气的绝热膨胀过程。
同时有杆腔排气孔A通流面积有限，活塞高速冲击势必造成有杆腔内气体迅速压缩（排气不畅），有杆腔压力会迅速升高（可能高于气源压力）这必将引起活塞减速，直至下降到速度为0。
以上可称为冲击段的第Ⅱ区段。
可认为第Ⅱ区段的有杆腔内为边排气的绝热压缩过程。
整个冲击段时间很短，约几十毫秒。
见图42.2-11c。
图42.2-11 普通型冲击气缸的工作原理1—蓄气缸；2—中盖；3—排气孔；4—喷气口；5—活塞第四阶段：弹跳段。
在冲击段之后，从能量观点来说，蓄气缸腔内压力能转化成活塞动能，而活塞的部分动能又转化成有杆腔的压力能，结果造成有杆腔压力比蓄气-无杆腔压力还高，即形成“气垫”，使活塞产生反向运动，结果又会使蓄气-无杆腔压力增加，且又大于有杆腔压力。
如此便出现活塞在缸体内来回往复运动—即弹跳。
直至活塞两侧压力差克服不了活塞阻力不能再发生弹跳为止。
待有杆腔气体由A 排空后，活塞便下行至终点。
第五阶段：耗能段。
活塞下行至终点后，如换向阀不及时复位，则蓄气-无杆腔内会继续充气直至达到气源压力。
再复位时，充入的这部分气体又需全部排掉。
可见这种充气不能作用有功，故称之为耗能段。
实际使用时应避免此段（令换向阀及时换向返回复位段）。
对内径D=90mm的气缸，在气源压力0.65MPa下进行实验，所得冲击气缸特性曲线见图42.2-12。
上述分析基本与特性曲线相符。
对冲击段的分析可以看出，很大的运动加速使活塞产生很大的运动速度，但由于必须克服有杆腔不断增加的背压力及摩擦力，则活塞速度又要减慢，因此，在某个冲程处，运动速度必达最大值，此时的冲击能也达最大值。
各种冲击作业应在这个冲程附近进行（参见图42.2-11c）。
冲击气缸在实际工作时，锤头模具撞击工件作完功，一般就借助行程开关发出信号使换向阀复位换向，缸即从冲击段直接转为复位段。
这种状态可认为不存在弹跳段和耗能段。
2）快排型冲击气缸由上述普通型冲击气缸原理可见，其一部分能量（有时是较大部分能量）被消耗于克服背压（即p2）做功，因而冲击能没有充分利用。
假如冲击一开始，就让有杆腔气体全排空，即使有杆腔压力降至大气压力，则冲击过程中，可节省大量的能量，而使冲击气缸发挥更大的作用，输出更大的冲击能。
这种在冲击过程中，有杆腔压力接近于大气压力的冲击气缸，称为快排型冲击气缸。
其结构见图42.2-13a。
快排型冲击气缸是在普通型冲击气缸的下部增加了“快排机构”构成。
快排机构是由快排导向盖1、快排缸体4、快排活塞3、密封胶垫2等零件组成。
快排型冲击气缸的气控回路见图42.2-13b。
接通气源，通过阀F1同时向K1、K3充气，K2通大气。
阀F1输出口A用直管与K1孔连通，而用弯管与K3孔连通，弯管气阻大于直管气阻。
这样，压缩空气先经K1使快排活塞3推到上边，由快排活塞3与密封胶垫2一起切断有杆腔与排气口T的通道。
然后经K3孔向有杆腔进气，蓄气一无杆腔气体经K4孔通过阀F2排气，则活塞上移。
当活塞封住中盖喷气口时，装在锤头上的压块触动推杆6，切换阀F3，发出信号控制阀F2使之切换，这样气源便经阀F2和K4孔向蓄气腔内充气，一直充至气源压力。
图42.2-12 冲击气缸特性曲线图42.2-13 快排型冲击气缸结构及控制回路a）结构图；b）控制回路1—快排导向盖；2—密封胶垫；3—快排活塞；4—快排缸体；5—中盖T—方孔；C—环形空间； 6—推杆；7—气阻；8—气容冲击工作开始时，使阀F1切换，则K2进气，K1和K3排气，快排活塞下移，有杆腔的压缩空气便通过快排导向盖1上的多个圆孔（8个），再经过快排缸体4上的多个方孔T（10余个）及K3直接排至大气中。
因为上述多个圆孔和方孔的通流面积远远大于K3的通流面积，所以有杆腔的压力可以在极短的时间内降低到接近于大气压力。
当降到一定压力时，活塞便开始下移。
锤头上压块便离开行程阀F3的推杆6，阀3在弹簧的作用下复位。
由于接有气阻7和气容8，阀3虽然复位，但F2却延时复位，这就保证了蓄气缸腔内的压缩空气用来完成使活塞迅速向下冲击的工作。
否则，若F3复位，F2同时复位的话，蓄气缸腔内压缩空气就会在锤头没有运动到行程终点之前已经通过K4孔和阀F2排气了，所以当锤头开始冲击后，F2的复位动作需延时几十毫秒。
因所需延时时间不长，冲击缸冲击时间又很短，往往不用气阻、气容也可以，只要阀F2的换向时间比冲击时间长就可以了。
在活塞向下冲击的过程中，由于有杆腔气体能充分地被排空，故不存在普通型冲击气缸有杆腔出现的较大背压，因而快排型冲击气缸的冲击能是同尺寸的普通型冲击气缸冲击能的3～4倍。
（2）数字气缸如图42.2-14所示，它由活塞1、缸体2、活塞杆3等件组成。
活塞的右端有T字头，活塞的左端有凹形孔，后面活塞的T字头装入前面活塞的凹形孔内，由于缸体的限制，T字头只能在凹形孔内沿缸轴向运动，而两者不能脱开，若干活塞如此顺序串联置于缸体内，T字头在凹形孔中左右可移动的范围就是此活塞的行程量。
不同的进气孔A1～Ai（可能是A1，或是A1和A2，或A1、A2和A3，还可能是A1和A3，或A2和A3等等）输入压缩空气（0.4～0.8MPa）时，相应的活塞就会向右移动，每个活塞的向右移动都可推动活塞杆3向右移动，因此，活塞杆3每次向右移动的总距离等于各个活塞行程量的总和。
这里B孔始终与低压气源相通（0.05～0.1MPa），当A1～Ai孔排气时，在低压气的作用下，活塞会自动退回原位。
各活塞的行程大小，可根据需要的总行程s按几何级数由小到大排列选取。
设s=35mm，采用3个活塞，则各活塞的行程分别取α1=5mm；α2=10mm；α3=20mm。
如s=31.5mm，可用6个活塞，则α1、α2、α3……α6分别设计为0.5、1、2、4、8、16mm，由这些数值组合起来，就可在0.5～31.5mm 范围内得到0.5mm整数倍的任意输出位移量。
而这里的α1、α2、α3……αi 可以根据需要设计成各种不同数列，就可以得到各种所需数值的行程量。
（3）回转气缸如图42.2-15a所示，主要由导气头、缸体、活塞、活塞杆组成。
这种气缸的缸体3连同缸盖6及导气头芯10被其他动力（如车床主轴）携带回转，活塞4及活塞杆1只能作往复直线运动，导气头体9外接管路，固定不动。
固转气缸的结构如图42.2-15b所示。
为增大其输出力采用两个活塞串联在一根活塞杆上，这样其输出力比单活塞也增大约一倍，且可减小气缸尺寸，导气头体与导气头芯因需相对转动，装有滚动轴承，并以研配间隙密封，应设油杯润滑以减少摩擦，避免烧损或卡死。
回转气缸主要用于机床夹具和线材卷曲等装置上。
（4）挠性气缸挠性气缸是以挠性软管作为缸筒的气缸。
常用挠性气缸有两种。
一种是普通挠性气缸见图42.2-16，由活塞、活塞杆及挠性软管缸筒组成。
一般都是单作用活塞气缸，活塞的回程靠其他外力。
其特点是安装空间小，行程可较长。
图42.2-14 数字气缸1—活塞；2—缸体；3—活塞杆图42.2-15 回转气缸a）原理图；b）结构图1—活塞杆；2、5—密封圈；3—缸体；4—活塞；6—缸盖；7、8—轴承9—导气头体；10—导气头芯；11—中盖；12—螺栓图42.2-16 普通挠性气缸第二种挠性气缸是滚子挠性气缸见图42.2-17。
由夹持滚子代替活塞及活塞杆，夹持滚子设在挠性缸筒外表面，A端进气时，左端挠性筒膨胀，B端排气，缸左端收缩，夹持在缸筒外部的滚子在膨胀端的作用下，向右移动，滚子夹带动载荷运动。
可称为挠性筒滚子气缸。
这种气缸的特点是所占空间小，输出力较小，载荷率较低，可实现双作用。
图42.2-17 滚子挠性气缸（5）钢索式气缸钢索式气缸见图42.2-18，是以柔软的、弯曲性大的钢丝绳代替刚性活塞杆的一种气缸。
气缸的工作原理
气缸的工作原理
气缸是一种用来产生线性运动的装置，它常常被应用在各种机械设备中，如汽
车发动机、液压系统、气动系统等。
气缸的工作原理主要是通过压力的变化来实现推动活塞的运动，从而产生所需的力和动力。
首先，气缸内部通常包含一个活塞，活塞可以在气缸内做直线往复运动。
当压
缩空气或液压油进入气缸时，活塞会受到压力的作用而向外推动。
而当压力释放时，活塞则会向内收缩。
这种推动活塞的方式可以实现气缸的工作。
其次，气缸的工作原理还涉及到气缸的密封性能。
在活塞与气缸壁之间需要有
良好的密封，以防止压缩空气或液压油泄漏，从而保证气缸的正常工作。
因此，气缸通常会采用密封圈或密封垫来实现密封，以确保气缸内部的工作压力和力量不会损失。
此外，气缸的工作原理还与气源的供给和控制有关。
在气动系统中，气源通常
是压缩空气，而在液压系统中，气源则是液压油。
通过控制气源的供给和释放，可以实现对气缸运动的控制，如推动速度、力量大小等。
这需要通过气缸上的阀门或控制装置来实现。
最后，气缸的工作原理还需要考虑到气缸的结构设计和材料选择。
气缸通常会
根据具体的工作环境和要求来选择合适的材料，以确保气缸在工作时能够承受所需的压力和力量，并具有足够的耐磨性和耐腐蚀性。
总的来说，气缸的工作原理是通过压力的变化来推动活塞的运动，实现线性运
动的目的。
而实现这一原理需要考虑到气缸的密封性能、气源的供给和控制，以及气缸的结构设计和材料选择等因素。
只有这些因素都得到合理的考虑和设计，气缸才能正常工作并发挥出最佳的效果。
夹紧气缸工作原理
夹紧气缸工作原理
夹紧气缸是一种使用气压作为动力源，用于夹紧、固定或夹持工件的装置。
其工作原理如下：
1. 气源供应：将气源连接到夹紧气缸的进气口，通过控制阀门来调节气压和气流。
2. 气压传递：当气源供应到夹紧气缸时，气压会通过进气口进入气缸内部，使得气缸内部的气压增加。
3. 活塞运动：气压作用在气缸内的活塞上，使得活塞受力而运动。
当气压作用在活塞上时，活塞会向外运动或向内收回。
4. 夹紧力产生：当活塞向外运动时，活塞上的夹紧臂或夹具会压紧工件，产生夹紧力。
夹紧力大小可以通过调节气源中的气压来控制。
5. 夹紧力保持：一旦夹紧力达到所需水平，可以通过控制阀门，停止进气口的气流进入气缸，保持夹紧力的固定状态。
6. 释放夹紧力：当需要解除夹紧力时，可以通过控制阀门，将气缸内部的气流释放出去，使夹紧臂或夹具松开，从而解除夹紧力。
总结：夹紧气缸通过气源供应和气压传递，使得活塞受力运动，从而产生夹紧力，并可以通过控制气流进出来控制夹紧力的大小和状态。

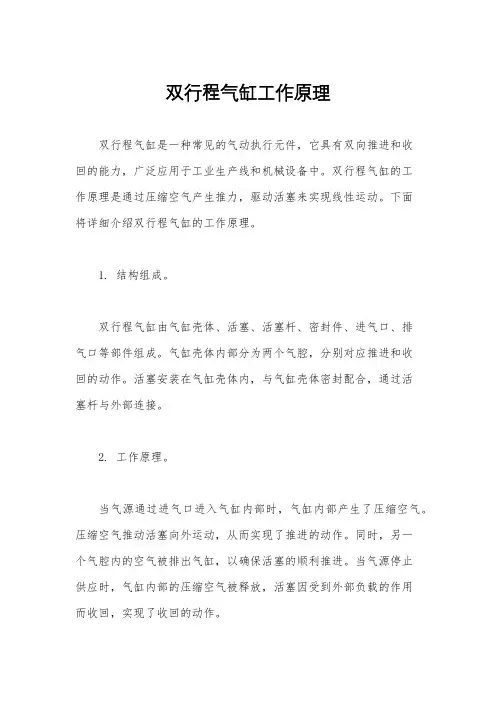

双行程气缸工作原理
双行程气缸工作原理双行程气缸是一种常见的气动执行元件，它具有双向推进和收回的能力，广泛应用于工业生产线和机械设备中。
双行程气缸的工作原理是通过压缩空气产生推力，驱动活塞来实现线性运动。
下面将详细介绍双行程气缸的工作原理。
1. 结构组成。
双行程气缸由气缸壳体、活塞、活塞杆、密封件、进气口、排气口等部件组成。
气缸壳体内部分为两个气腔，分别对应推进和收回的动作。
活塞安装在气缸壳体内，与气缸壳体密封配合，通过活塞杆与外部连接。
2. 工作原理。
当气源通过进气口进入气缸内部时，气缸内部产生了压缩空气。
压缩空气推动活塞向外运动，从而实现了推进的动作。
同时，另一个气腔内的空气被排出气缸，以确保活塞的顺利推进。
当气源停止供应时，气缸内部的压缩空气被释放，活塞因受到外部负载的作用而收回，实现了收回的动作。
3. 工作特点。
双行程气缸具有推进和收回的双向运动特点，可以灵活地适应不同的工作需求。
双行程气缸的推进和收回速度可以通过控制气源的压力和流量来调节，以满足不同的工作要求。
此外，双行程气缸的结构简单，维护方便，使用寿命长，是一种性能稳定可靠的气动执行元件。
4. 应用领域。
双行程气缸广泛应用于自动化生产线、机械设备、冶金设备、矿山机械、建筑机械等领域。
在自动化生产线上，双行程气缸可以实现物料的装卸、定位、夹持等动作；在机械设备中，双行程气缸可以实现机械部件的推进、拉动、压紧等动作。
由于双行程气缸具有双向运动的特点，因此在一些需要频繁变换工作方向的场合尤为适用。
总之，双行程气缸通过压缩空气产生推力，驱动活塞实现双向运动，具有结构简单、工作可靠、使用寿命长等优点，被广泛应用于工业生产和机械设备中。
希望通过本文的介绍，读者能更加深入地了解双行程气缸的工作原理和应用特点。
气缸工作原理介绍_图文
气缸的工作原理
图10 普通型冲击气缸的工作原理 1— 蓄气缸；2—中盖；3—排气孔；4—喷气口；5—活塞
气缸的工作原理
• 第四阶段：弹跳段。在冲击段之后，从能量观点来说，蓄气缸腔内压力
能转化成活塞动能，而活塞的部分动能又转化成有杆腔的压力能，结果造成有 杆腔压力比蓄气-无杆腔压力还高，即形成“气垫”，使活塞产生反向运动，结果 又会使蓄气-无杆腔压力增加，且又大于有杆腔压力。如此便出现活塞在缸体内 来回往复运动—即弹跳。直至活塞两侧压力差克服不了活塞阻力不能再发生弹 跳为止。待有杆腔气体由A排空后，活塞便下行至终点。
杆腔压力下降，直到下列力平衡方程成立时，活塞才开始移动。
气缸的工作原理
式中 d——中盖喷气口直径（m）； p30——活塞开始移动瞬时蓄气缸腔内压力（绝对压力）（Pa）； p20——活塞开始移动瞬时有杆腔内压力（绝对压力）（Pa）； G——运动部件（活塞、活塞杆及锤头号模具等）所受的重力（N）； D——活塞直径（m）； d1——活塞杆直径（m）； Fƒ0——活塞开始移动瞬时的密封摩擦力（N）。
图5并联型气-液阻尼缸 1—液压缸；2—气缸
气缸的工作原理
• 按调速特性可分为：
1）慢进慢退式； 2）慢进快退式； 3）快进慢进快退式。 其调速特性及应用见表1。 就气-液阻尼缸的结构而言，尚可分为多种形式：节流阀、单向阀单独设置或 装于缸盖上；单向阀装在活塞上（如挡板式单向阀）；缸壁上开孔、开沟槽、 缸内滑柱式、机械浮动联结式、行程阀控制快速趋近式等。活塞上有挡板式单 向阀的气-液阻尼缸见图6。活塞上带有挡板式单向阀，活塞向右运动时，挡板离 开活塞，单向阀打开，液压缸右腔的油通过活塞上的孔（即挡板单向阀孔）流 至左腔，实现快退，用活塞上孔的多少和大小来控制快退时的速度。活塞向左 运动时，挡板挡住活塞上的孔，单向阀关闭，液压缸左腔的油经节流阀流至右 腔（经缸外管路）。调节节流阀的开度即可调节活塞慢进的速度。其结构较为
气缸的工作原理
气缸的工作原理引言概述：气缸作为内燃机的核心部件之一，扮演着将燃油和空气混合物压缩、燃烧、排出废气的重要角色。
本文将详细介绍气缸的工作原理，包括气缸的基本结构、工作过程以及常见问题。
一、气缸的基本结构1.1 气缸壁：气缸壁是气缸的内壁，通常由铸铁或者铝合金制成。
它具有良好的热传导性能和机械强度，能够承受高温高压的工作环境。
1.2 活塞：活塞是气缸内部来回运动的零件，通常由铝合金制成。
它通过连杆与曲轴相连，将燃烧产生的能量转化为机械能。
1.3 活塞环：活塞环位于活塞上，主要用于密封气缸，防止燃气泄漏。
普通由铸铁或者钢制成，具有较高的耐磨性和密封性能。
二、气缸的工作过程2.1 进气冲程：在进气冲程中，活塞向下运动，气缸内形成负压，进气门打开，混合气体通过进气道进入气缸。
同时，排气门关闭，防止废气倒流。
2.2 压缩冲程：在压缩冲程中，活塞向上运动，将进入气缸的混合气体压缩，使其温度和压力升高。
进气门和排气门都关闭，确保气缸内的混合气体不会泄漏。
2.3 燃烧冲程：在燃烧冲程中，活塞接近顶点时，点火系统点燃混合气体，产生爆炸燃烧。
燃烧产生的高温高压气体推动活塞向下运动，同时推动连杆带动曲轴旋转，将燃烧能量转化为机械能。
2.4 排气冲程：在排气冲程中，活塞再次向上运动，将燃烧产生的废气排出气缸。
此时，排气门打开，进气门关闭，确保废气能够顺利排出。
2.5 循环重复：以上四个冲程循环进行，实现连续的燃烧和动力输出。
三、气缸的常见问题3.1 气缸漏气：气缸漏气是指气缸壁和活塞环之间的密封失效，导致燃气泄漏。
这可能会降低发动机的效率和动力输出，需要及时修复或者更换密封件。
3.2 气缸磨损：长期使用后，气缸壁和活塞表面会浮现磨损现象，导致气缸内的密封性能下降。
这可能会导致燃烧不彻底和动力减弱，需要进行磨损修复或者更换活塞环。
3.3 气缸过热：气缸过热可能是由于冷却系统故障、机油不足或者点火系统问题引起的。
过热会导致气缸变形、活塞卡涩等严重后果，需要及时检修和维护。
双作用气缸的工作原理
双作用气缸的工作原理
双作用气缸是一种常见的气动执行器件，其工作原理如下：
1. 压缩空气进入气缸：当压缩空气通过气源进入气缸时，它会推动活塞向一个方向移动。
这是通过将空气通过气源中的阀门引导到气缸的一个端口，使活塞受到气体压力的推力。
2. 活塞移动：当压缩空气进入气缸并推动活塞移动时，该活塞可以执行所需的工作。
活塞上通常与一个杆连接，杆可以通过活塞的移动驱动机械装置，例如拉动或推动一个物体。
3. 排气：在活塞完成一次工作后，气源的阀门会切换到另一个端口，通过气源排出气缸中的空气。
这会减少气缸内的压力，从而使活塞向相反的方向移动。
这种排气操作是通过控制气源中的阀门来实现的。
4. 反向推动活塞：在完成排气操作后，压缩空气可以再次通过气源引导到气缸的另一个端口，以便推动活塞向相反的方向移动。
这种操作反复进行，使得活塞在气源的控制下来回移动。
需要注意的是，双作用气缸可以在两个方向上做功，即既可以推动物体向一个方向移动，也可以推动物体向另一个方向移动。
这与单作用气缸不同，后者只能在一个方向上做功。
这种特性使得双作用气缸在很多机械和自动化应用中得到广泛应用。
摩托车气缸工作原理
摩托车气缸工作原理
摩托车的气缸是发动机的一个重要组成部分，用于燃烧燃料产生动力。
气缸一般为金属制成的圆柱体，内部有活塞、气门和燃烧室等部件。
工作原理如下：
1. 进气冲程：活塞从气缸顶部运动到底部，将空气和燃油混合物吸入气缸中的燃烧室。
此时，气门会打开，让外部空气进入气缸。
2. 压缩冲程：活塞再次从底部运动到顶部，将混合气体压缩到较高的压力和温度。
此时，活塞顶部的火花塞会发出火花，点燃混合气体。
3. 燃烧冲程：混合气体在火花的作用下燃烧，产生高压和高温的气体。
这些气体推动活塞从顶部运动到底部，同时驱动曲轴转动，转化为发动机的动力。
4. 排气冲程：在活塞从底部运动到顶部的过程中，气门会打开，将燃烧后的废气排出气缸。
同时，进气气门会关闭，准备下一个工作循环。
以上就是摩托车气缸的工作原理。
通过这个循环，发动机可以不断地将燃料燃烧产生的能量转化为机械动力，驱动摩托车前进。
气缸工作原理
气缸工作原理气缸工作原理是指气缸在内部发生的工作过程和原理。
气缸通常是由一个活塞和一个气缸筒组成，通过气体的压力和体积变化来产生力和运动。
气缸工作原理的基本过程如下：1. 压缩过程：气缸内的活塞向气缸筒内挪移，使气体被压缩。
这个过程中，气缸内的体积减小，气体份子之间的碰撞频率增加，压力增加。
2. 燃烧过程：在气缸的压缩过程中，燃料和空气混合物被点燃，产生爆炸并释放出能量。
这个过程中，气缸内的压力迅速增加，推动活塞向下运动。
3. 排气过程：燃烧产生的废气被排出气缸。
活塞从气缸筒内挪移到气缸顶部，使气缸内的体积增大，废气被排出。
4. 进气过程：气缸内的活塞再次向下挪移，吸入新的燃料和空气混合物。
这个过程中，气缸内的体积增大，气体压力降低。
气缸工作原理的实际应用非常广泛，特殊是在内燃机中。
内燃机是一种利用燃料在气缸中燃烧产生高温高压气体来驱动活塞运动的装置。
它包括汽油发动机和柴油发动机两种类型。
在汽油发动机中，燃料和空气混合物被喷入气缸，通过火花塞点燃，产生爆炸并推动活塞运动。
这个过程被称为四冲程循环，包括进气冲程、压缩冲程、燃烧冲程和排气冲程。
柴油发动机的工作原理与汽油发动机类似，但燃料是柴油，而且没有火花塞。
柴油发动机通过压缩空气使其温度升高，然后喷入燃油，燃油在高温高压下自燃，推动活塞运动。
除了内燃机，气缸工作原理还应用于液压系统中。
液压系统利用液体的压力来产生力和运动。
液压气缸是液压系统的重要组成部份，通过液体的压力和体积变化来推动活塞运动。
总结起来，气缸工作原理是指气缸通过气体或者液体的压力和体积变化来产生力和运动的原理。
它在内燃机和液压系统中有着广泛的应用。
通过深入理解气缸工作原理，可以更好地理解和应用相关的机械和工程技术。
气缸的工作原理
气缸的工作原理气缸是内燃机中的一个重要部件，它承担着将燃烧产生的能量转化为机械能的任务。
本文将从引言概述、正文内容和总结三个部份来详细阐述气缸的工作原理。
引言概述：气缸是内燃机中的一个关键组件，它负责将燃烧室内的高温高压气体能量转化为活塞的机械运动。
气缸的工作原理涉及到气缸的结构、活塞的运动以及气缸壁的密封等方面。
正文内容：1. 气缸的结构1.1 气缸壁：气缸壁是气缸的外围壁面，普通由铸铁、铝合金等材料制成。
它具有良好的导热性能，可以有效地散热，防止气缸过热。
1.2 气缸盖：气缸盖位于气缸的上部，用于密封气缸的顶部。
它通常由铝合金制成，具有较高的强度和导热性能，能够承受高温高压气体的作用。
1.3 活塞：活塞是气缸内部的挪移部件，它通过连杆与曲轴相连，将气缸内的高温高压气体能量转化为机械能。
活塞通常由铝合金制成，具有轻质和高强度的特点。
2. 活塞的运动2.1 上止点：活塞运动的最高点，与气缸盖之间形成一个密切的密封空间。
2.2 下止点：活塞运动的最低点，与气缸底部之间形成一个密切的密封空间。
2.3 冲程：活塞从上止点到下止点的运动距离，决定了气缸容积的大小。
2.4 曲轴连杆机构：活塞通过连杆与曲轴相连，将往复直线运动转化为旋转运动。
3. 气缸的密封3.1 活塞环：活塞环位于活塞上，用于密封活塞与气缸壁之间的间隙，防止气缸内的高温高压气体泄漏。
3.2 气缸盖垫片：气缸盖与气缸壁之间的密封材料，能够有效防止气缸内的气体泄漏。
3.3 活塞销：活塞销连接活塞与连杆，同时也起到密封作用，防止气缸内气体泄漏。
4. 气缸的工作过程4.1 进气冲程：活塞由上止点向下止点运动，气缸内形成负压，进气门打开，新鲜空气进入气缸。
4.2 压缩冲程：活塞由下止点向上止点运动，将进气的空气压缩，使其温度和压力升高。
4.3 燃烧冲程：活塞达到上止点后，喷油器喷入燃油，与高温高压空气混合并燃烧，产生高温高压气体。
4.4 排气冲程：活塞由上止点向下止点运动，将燃烧产生的废气排出气缸，同时进气门关闭。
气缸工作原理
气缸工作原理气缸是一种常见的机械装置，广泛应用于各种工业领域。
它的工作原理是通过气体的压力产生力量，驱动活塞在气缸内做往复运动，从而实现机械装置的工作。
气缸通常由气缸筒、活塞、活塞杆、气缸盖和密封件等部分组成。
下面将详细介绍气缸的工作原理及其各个部分的功能。
1. 工作原理气缸的工作原理基于压力差。
当气缸内的气体被压缩时，气体的压力增加，从而产生一个力，推动活塞往前运动。
当气体被释放时，气体的压力减小，活塞则会往后退。
通过控制气体的压缩和释放，可以实现气缸的工作。
2. 气缸筒气缸筒是气缸的主体部分，通常由金属材料制成。
它具有一定的强度和刚度，能够承受气体的压力。
气缸筒内表面通常经过精细加工，以减小摩擦阻力，并提高密封性能。
3. 活塞活塞是气缸内部的移动部件，通常由金属材料制成。
它的形状类似一个圆柱体，与气缸筒内壁形成密封空间。
活塞的运动是由气体的压力驱动的，当气体压缩时，活塞会向前移动，当气体释放时，活塞则会向后退。
4. 活塞杆活塞杆是连接活塞和外部机械装置的部件。
它通常位于活塞的中心，并通过气缸盖上的密封件与外界隔离。
活塞杆的长度和直径会根据具体的应用需求进行设计。
5. 气缸盖气缸盖是气缸的顶部覆盖部分，通常由金属材料制成。
它的主要功能是保护气缸内部的零件，并提供密封性能，防止气体泄漏。
气缸盖上通常还会安装其他附件，如进气阀和排气阀等。
6. 密封件密封件是气缸中重要的部件，用于保持气缸内的气体不泄漏。
常见的密封件有活塞环、活塞杆密封圈和气缸盖密封圈等。
密封件通常采用耐磨、耐高温、耐腐蚀的材料制成，以确保气缸的密封性能。
7. 控制系统气缸的工作需要通过控制系统来实现。
控制系统通常包括气源、压力调节器、电磁阀和传感器等。
气源提供气体压力，压力调节器用于调节气体的压力大小，电磁阀用于控制气体的进出，传感器用于监测气缸的工作状态。
总结：气缸是一种通过气体压力产生力量的机械装置。
它的工作原理基于气体的压力差，通过控制气体的压缩和释放，驱动活塞在气缸内做往复运动。
