5G网络(接入网+承载网+核心网)

举个例子，如果前传网络为理想传输（有钱，光纤直接到天线那边），那么，CU 与DU可以部署在同一个集中点。如果前传网络为非理想传输（没钱，没那么多光纤），DU可以采用分布式部署的方式。
再例如，如果是车联网这样的低时延要求场景，你的DU，就要想办法往前放（靠近AAU部署），你的MEC、边缘云，就要派上用场。
这样，我们的RAN就变成了D-RAN，也就是Distributed RAN（分布式无线接入网）。
这样做有什么好处呢？
一方面，大大缩短了RRU和天线之间馈线的长度，可以减少信号损耗，也可以降低馈线的成本。
另一方面，可以让网络规划更加灵活。毕竟RRU加天线比较小，想怎么放，就怎么放。
说到这里，请大家注意：通信网络的发展演进，无非就是两个驱动力，一是为了更高的性能，二是为了更低的成本。
另外，拉远之后的RRU搭配天线，可以安装在离用户更近距离的位置。距离近了，发射功率就低了。
低的发射功率意味着用户终端电池寿命的延长和无线接入网络功耗的降低。说白了，你手机会更省电，待机时间会更长，运营商那边也更省电、省钱！
更重要一点，除了运营商可以省钱之外，采用C-RAN也会带来很大的社会效益，减少大量的碳排放（CO2）。
注意，在图中，EPC（就是4G核心网）被分为New Core（5GC，5G核心网）和MEC（移动网络边界计算平台）两部分。MEC移动到和CU一起，就是所谓的“下沉”（离基站更近）。
核心网部分功能下沉
之所以要BBU功能拆分、核心网部分下沉，根本原因，就是为了满足5G不同场景的需要。
5G是一个“万金油”网络，除了网速快之外，还有很多的特点，例如时延低、支持海量连接，支持高速移动中的手机，等等。
不同的切片，用于不同的场景

GPRS核心网各网元介绍

GPRS核心网各网元介绍GGSNGGSN (Gateway GPRS Support Node) 网关GPRS支持节点GGSN（Gateway GSN，网关GSN）主要是起网关作用，它可以和多种不同的数据网络连接，如ISDN、PSPDN和LAN等。

有的文献中，把GGSN称为GPRS路由器。

GGSN可以把GSM网中的GPRS分组数据包进行协议转换，从而可以把这些分组数据包传送到远端的TCP／IP或X.25网络。

GPRS网络与外网的分界线,对内负责Gn网络的传输,对外是一台因特网路由器。

其中的BGGSN(Border GGSN)负责连接不同运营商之间的Gn网络,实现网间漫游。

GGSN通过基于IP协议的GPRS骨干网与其它GGSN和SGSN相连主要功能GGSN具有网络控制的信息屏蔽功能,可以选择哪些分组能够进入GPRS网络,以便保证GPRS网络的安全;GGSN具有计费信息收集功能,能够收集每个MS实用外部数据网和GPRS网络资源相关的计费信息G_CDR。

2)维护路由表,实现路由选择和分组的转发功能GGSN具有存储转发功能,从上一节点接收到的分组数据(PDP PDU)转发给路由中下一个节点的功能。

GGSN同时具有对PDP PDU排序的功能。

GGSN应保证GGSN与MS之间传送的PDP PDU的最大尺寸为1500字节,对从外部数据网收到的大于上述要求的PDP PDU,GGSN应根据PDP的类型和具体实施对其进行分段、丢弃或拒绝。

GGSN具有PDP上下文激活、PDP上下文修改、PDP上下文去激活的功能;GGSN具有地址翻译和映射功能,包括查找DNS,实现域名解析功能;GGSN具有封装和隧道传输功能,可以将来自外部数据网的PDP PDU用GTP字头和TCP/IP或UDP/IP字头进行分装的功能,并以这些字头中的恶相关地址信息作为标识,在GPRS骨干网中,利用一条点对点的双向隧道来传输封装数据。

对于发向外部数据网的PDP PDU,GGSN将去除其封装字头后再转发给外部数据网。

核心网中的分组交换

核心网中的光分组交换父殃ＯＩ）ｌ｜ｃａＩＰａｅｋｅｌＳｗ㈣ｎｇｊｎＣＯ『ｅＮｅｌｗＯ『ｋＳ中国分类号：丁Ｎ９２９１：ＴＮ９１９２１文猷标识码：Ａ文章编号：１００９—６８６８（２００３）０１—３８—０４霍震渤／ＬＥ｜ｚｈｅｎ．ｚｈｏｕ｛熊勰瓣篇嚣墓ｊ怎烹．嚣嚣‰。

．…Ⅷ，。

ｌＣｈｌｎａＡｃａｄｅｍｙ州ＴｅｂｃＯｍｍｕｎｌｃａｔｌｏｎｓＲｅｓｅａ忙ｈ甜Ｍ¨１Ｂｅ…ｎｇ１０００８３Ｃｈｍａｌ摘要：文章分析了光分组交换提趟的朦园，介绍了光分组交换节点的组成．结出了与光分组变换相关的使能技术的进展情况，最震对光分组变换曲前景敞了分析。

关键游：光分组交换：光缓存；光空分交换；波长变换Ａｂｓｔｒａｃｔ：Ｔｈｅｃａｕｓｅ州ｃｏｎｓｉｄｅｒｉｎｇ０ＰＳ（Ｏｐｔｉｃ剐Ｐａｃｋｅｔｓｗｌｌｃ¨ｎｇ）ｔｅｃｈｎ０１０９ｙａｓａｐｏｓｓｌｂＩｅｃａｎｄｌｄａｔｅｉｎｃｈｅｌｏｎｇｆｅｒｍｉｓａｎａＩｙｚｅｄｆ汁ｓｔ．ａｎｄｔｈｅｎｔｈｅｔｅｃｈｎＩｃ引ｉｎ—ｇｒｅｄｌｅｎｔｓＯｆａｇｅｎｅｒｌｃＯＰＳｃＯｒｅｎｏｄｅａｎｄｉｈｅｓｉａｔｕｓｏｆ０ＰＳｒｅＩａｔｅｄｅｎａｂｌ｝ｎｇｔｅｃｈｎＯｌｏｇｉｅｓａｒｅｇＩｖｏｎｉｎｄｅ＿协ｉ｜ＦｉｎａｌＩｙｔｈｅｆｕｔｕｒｅｐｏｔｅｎｆＩａ｜ｏｆＯＰＳｌｓｐｒｏｓｐｅｃｔｅｄＫｅｖｗｏｒｄｓ：ＯＰＳ：０ｐｌｉｃ圳ｂｕｆｆｅｒ，Ｏ叫ｏａｌｓｐａｃｅ８州ｌｃｈｉｎｇ：ＷａＶｅＩｅｎｇｔｈｃｏｎＶｅｒｓｉｏｎ四２００３年第期《中兴通讯技术＞１为什么提出光分组交换Ｉ鞠９０年代初以来，互联网业务一直在迅猛增长。

为了处Ｆ司理由此带来的剧增的分组业务．路由器厂商提供的ＩＰ核心路由器规模越来越大、速度越来越快，这些路由器都基于光接口和电交换矩阵，因此，可以想象ＩＰ层将主要工作在由波分复用（ｗＤＭ）和光交叉连接组成的电路交换光层的上面。

现在，电ＩＰ路由器的扩展性及其对光层上ｗＤＭ传输能力不断提高的适应性越来越被关注，估计在今后几年内．电ＩＰ路由器的能力将难以在太比特范围跟上ｗＤＭ的发展速度。

PS原理及信令

PS基本原理及流程TD网络体系结构TD PS域核心网SGSN：GPRS服务支持节点，为MS提供分组移动性管理、路由选择等功能；GGSN：GPRS网关支持节点，是UMTS PS域接入到外部数据网的网关。

在核心网PS域内，各GSN实体之间通过Gn/Gp接口相连，该接口是基于IP骨干网的接口；SGSN、GGSN和MSC/VLR、HLR、EIR、SMS实体之间的通信只涉及信令，这些实体之间的接口Gs、Gr、Gf、Gd、Gc都是基于SS7的接口；GGSN通过Gi接口与PDN互连，PDN不同，Gi接口也不同，PDN可以是或IP网。

PS 网元在网络中位置各种接口：Iu PS功能•RAB的建立、维护和释放管理•完成切换和SRNS的重定位•支持小区广播业务•一般的管理过程•用户信令管理•用户和CN之间传送NAS信令消息•支持位置业务•用户接入PS域IUPS协议栈SCCP：提供面向无连接及面向连接类业务。

SCTP：SCTP层（Simple Control Transmission Protocol）为简单控制传输协议层，该层协议主要参考IETF的Sigtran工作组开发的用于在IP网上传送不同信令协议的流控传输协议，主要实现信令流的控制功能；M3UA：M3UA层（MTP 3 user adapter layer）为MTP3用户适配层，它同样由IETF的Sigtran 工作组开发，用于将上层的信令适配成IP承载的信令。

GTP-U：作为面向PS域的用户数据承载。

控制面用来传送信令，这里的信令就是GMM/SM/SMS。

这是无线接入采用UTRAN时的协议栈。

在Uu接口，用RRC协议来承载信令，底层为无线的传输方式。

RRC：无线资源控制，Uu接口采用RRC协议传送信令；在Iu-PS接口，采用RANAP协议来承载信令，RANAP协议有采用SCCP协议来传输，底层采用宽带SS7或IP的方式。

因此，UTRAN不但要完成上层协议的转换，还要实现底层承载由无线的传输方式转换为A TM的信令承载方式。

EPC核心网系统架构

提供两个Ether Update Channel接口（1000Base-BX）；提供两个USB2.0接口（与USB1.1相兼容）；提供一个IPMC串口（也作为系统串口，规格是RS232和RJ-45）；提供连接到CPU和IPMC串口控制的串口；提供两个SAS硬盘；接口板提供一个监控接口和一个USB1.1接口。通过可选的子卡，接口
处理功能
支持双核LV Intel Xeon 5 (2.13 GHz)处理器；支持4 MB L2缓存；最多支持4个FB-DIMMs；单个DIMM支持为512 MB，1 GB，2 GB，4 GB，最大支持16GB。
接口功能
提供两个Base接口（10/100/1000Base-T）和两个Fabric接口（1000Base-BX）；
EPC采用2200mm有门机柜，遵循19 工业机柜标准。
物理尺寸（高×宽×深）： 2200mm×600mm×800mm
机柜的组成
电源分配框PDP 业务处理机框C4100 交换机和走线槽
1
4 业务处理机框C4100
EPC硬件平台控制是基于ATCA的，具有高可靠性、高集成度、处理能力强等特点。
3
TD-LTE背景
TD-LTE背景
随着移动通信技术的不断成熟和用户需求的不断提升，宽带无线接入的概念开始被越来越多的运营商和用户关注。相比较于WiFi 和WiMAX等无线接入方案的迅猛发展，3GPP组织制定的 HSDPA、HSUPA虽然在支持移动性和QoS方面有较大优势，但是在无线频谱利用率和传输时延等方面有所落后。此外，一方面目前的数据类业务种类繁多且数据量大，对空口的数据传输数率提出了更高的要求。另一方面OFDM技术为核心的无线接入技术逐渐成熟，大幅度提升空口速率可以变为现实。因此目前 HSDPA提供的14.4 Mbit/s峰值速率已经无法满足需求。为此 3GPP组织经过认真的讨论决定使用现在为3G分配的频段，采用新的技术来进行网络演进，并为此制定长期演进计划LTE（Long Term Evolution，长期演进）。

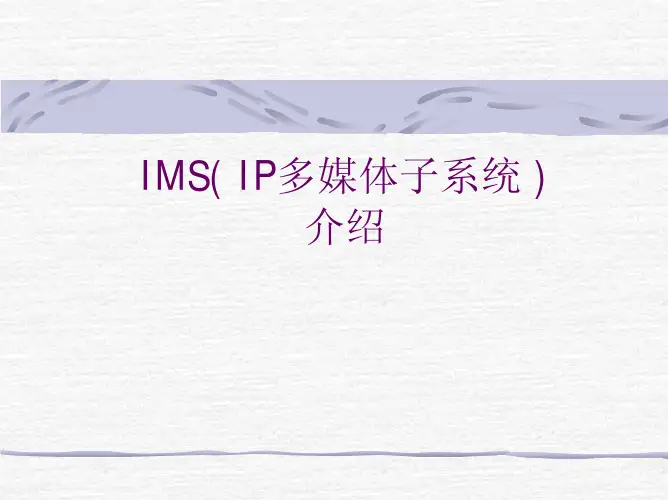

IMS培训资料

MRF-P
MGW
Go
CS 域 -orPSTN -orLegacy -orExternal
SIP
Mb/Gi-Cloud"
GGSN
TCP/IP/UDP/RTP/…
UE
MT
R
Gn
TE
Uu
GERAN UTRAN
Iu
ISUP'
SGSN
其他接入网络 PS 域
IMS的逻辑实体 CSCF (Call State/Service Control Function)
代表被叫完成如下功能:
将SIP请求和响应转发到家乡网络中的家乡用户或漫游用户(这类漫游用户的运营商选择不使用I-CSCF) 转发SIP请求和响应到漫游用户的I-CSCF(漫游用户的运营商选择使用I-CSCF时) 如果用户通过CS域接收入呼叫,根据HSS和业务控制交互个修改SIP请求以路由入呼叫到 CS域
3rd Party Applications
接入网
用户
个人用户
HSS
RAN
PSTN 其它PLMN
业务控制层 MGW MGCF AGCF CSCF
Internet2
IMS Core
控制层
承载控制层
支撑系统
SGSN
WLAN
GPRS核心网
专线接入 LAN/xDSL
企业用户行业用户
承载层传送层
PS Domain
Legacy/ PSTN
IMS系统结构
HSS
控制面用户面 Rf CCF CGF MRF Ga Gz
BGCF
I-CSCF
IMS
I-CSCF S-CSCF
Other IP/ IMS network

WCDMA网络结构

上一页下一页返回
上一页下一页返回
６.１ＷＣＤＭＡ网络的演进
• 无线接入网络的网络单元包括无线网络控制中心（ＲＮＣ）和ＷＣＤＭＡ的收发信基站（ＮｏｄｅＢ）两部分。无线网络子系统与ＧＳＭ、ＧＰＲＳ相比发生了革命性的变化。
• 此外核心网ＰＳ域通过Ｇｉ、Ｇｐ接口接入其他ＰＬＭＮ网络或ＰＤＮ网络，ＣＳ域通过ＰＳＴＮ接入固定网络或其他ＰＬＭＮ。
第６章ＷＣＤＭＡ网络结构
• ６.１ＷＣＤＭＡ网络的演进 • ６.２ＷＣＤＭＡ核心网的演进 • ６.３ＷＣＤＭＡ与ＧＳＭ／ＧＰＲＳ的比较 • ６.４ＷＣＤＭＡ核心网的关键技术
返回
６.１ＷＣＤＭＡ网络的演进
• ６.１.１ＵＭＴＳ系统网络结构
• 对于ＵＭＴＳ网络子系统的划分，从网元功能上将ＵＭＴＳ系统分为无线网络子系统和核心网子系统两部分，结构图如图６－１－１所示。
上一页下一页返回
６.１ＷＣＤＭＡ网络的演进
• （２）ＶＬＲ。 • 访问位置寄存器（ＶＬＲ）是服务于其控制区域内的移动用户的，
它存储着进入其控制区域内已登记的移动用户的相关信息，为已登记的移动用户提供建立呼叫接续的必要条件。ＶＬＲ从该移动用户的归属位置寄存器（ＨＬＲ）获取并存储必要的数据。一旦移动用户离开该ＶＬＲ的控制区域，则重新在另一个ＶＬＲ登记，原ＶＬＲ将取消临时记录的移动用户数据。因此，ＶＬＲ可看作一个动态用户数据库。 • （３）ＧＭＳＣ。 • 网关ＭＳＣ（ＧＭＳＣ）是用于连接核心网ＣＳ域与外部的ＰＳＴＮ的实体。通过ＧＭＳＣ，可以完成ＣＳ域与ＰＳＴＮ的互通。它的主要功能是为ＰＳＴＮ与ＣＳ域的互联提供物理连接，并且在固定用户呼叫移动用户时具有向ＨＬＲ要漫游号码的功能。
上一页下一页返回

核心网基础知识概述.

AUC：鉴权中心
EIR：设备识别寄存器 BSC：基站控制器 OMC：操作维护中心 BTS：基站收发信站 MS：移动台
Authentication Center
Equipment Identity Register Base Station Controller Operation and Maintenance Center Base Transceiver Station Mobile Station
MS ：
包括移动终端（如手机）和SIM卡。
15 2010年课程开发精品课程
GPRS网络基本概念（一）: GPRS业务
浏览WAP信息和internet 轻松下载铃声、图片
收发E-mail
移动在线聊天彩信
在线炒股
16 2010年课程开发精品课程
GPRS基本概念（二）: GPRS和EDGE
GPRS ：General Packet Radio Service ，通用分组无线业务。是一种叠加在GSM网络上，用分组交换传输数据的高效率方式。 EDGE ：增强数据速率的GSM业务。
业务
速率
57.6kbps 理论最高速率
171.2kbps
384kbps
17 2010年课程开发精品课程
GPRS基本概念（三）: 两类业务和三类手机两类业务
1 2 语音业务数据业务 CS域业务 PS域业务电路交换数据包交换
三类手机
A类 B类 C类可同时独立处理语音业务和数据业务（GPRS）。可支持语音业务和数据业务，两者不能同时使用。两种业务可以自动转换。只能支持一种业务，语音业务或数据业务。
• GSM网络基本结构
二、移动网元简介(3)
