美的电磁炉故障诊断及故障维修
美的电磁炉故障检修150例

美的电磁炉故障检修150例美的系列电磁炉的检修技巧,能从中得到启发并以期达到举一反三的目的,从而提高电磁炉检修操作技能。
希望能给大家在今后的维修中有所帮助。
例1、MC-EP192电磁炉上电开机后控制板出现“无电源指示”故障;打开机壳后,用500型三用表电阻100Ω档,检测保险管发现已烧断、IGBT、也同时击穿受损。
将三用表拨至电阻10KΩ档,检查滤波电容器C4(5μF/275V)、及共振电容器C5(0.27μF/1200V)均正常。
在确保C4、C5、正常后,再更换IGBT上电试机,这时又重复以上故障。
最后又重新检查主电路板,发现连接线J25脱焊,重焊J25连接线,再更换IGBT后整机恢复正常。
(该机已修过但未修好),例2、MC-EH201电磁炉上电开机时控制板上出现“无电源指示”故障;用500型三用表直流电压500V、50V、10V档,测整机高压供电电路电容器C4对地+305V电压,正常。
测低压供电电路电容器C92、C91、对地电压均偏低,将三用表拨至电阻100Ω档,检测开关电源电路发现稳压二极管Z90漏电,更换Z90后整机恢复正常。
例3、MC-EH201电磁炉上电开机出现“报警不加热”故障;用500型三用表直流电压500V、50V、10V档,测整机高压供电电路C4对地+305V电压,正常。
测低压供电电路C92对地+18V电压,正常。
测C91对地+5V电压,正常。
测比较器U2各脚对地电压均正常。
将三用表拨至电阻100Ω档,检测控制显示板三极管发现Q2(8050)虚焊、脱脚,重焊Q2后,整机恢复正常。
例4、MC-SF205D电磁炉上电开机时控制板出现“代码E1”故障;用500型三用表直流电压500V、50V、10V档,测整机高压供电电路,C4对地+305V电压,正常。
测低压供电电路C92对地+18V电压,正常。
测C91对地+5V电压,正常。
测比较器各脚对地电压均正常。
再测锅具检测电路发现CPU芯片第23脚(TMAIN)电路对地0电压(正常为+0.25V)。

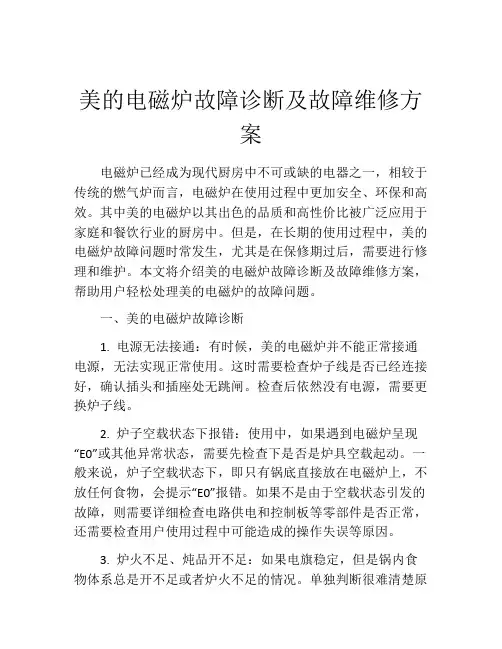

美的电磁炉故障诊断及故障维修方案

美的电磁炉故障诊断及故障维修方案电磁炉已经成为现代厨房中不可或缺的电器之一,相较于传统的燃气炉而言,电磁炉在使用过程中更加安全、环保和高效。
其中美的电磁炉以其出色的品质和高性价比被广泛应用于家庭和餐饮行业的厨房中。
但是,在长期的使用过程中,美的电磁炉故障问题时常发生,尤其是在保修期过后,需要进行修理和维护。
本文将介绍美的电磁炉故障诊断及故障维修方案,帮助用户轻松处理美的电磁炉的故障问题。
一、美的电磁炉故障诊断1. 电源无法接通:有时候,美的电磁炉并不能正常接通电源,无法实现正常使用。
这时需要检查炉子线是否已经连接好,确认插头和插座处无跳闸。
检查后依然没有电源,需要更换炉子线。
2. 炉子空载状态下报错:使用中,如果遇到电磁炉呈现“E0”或其他异常状态,需要先检查下是否是炉具空载起动。
一般来说,炉子空载状态下,即只有锅底直接放在电磁炉上,不放任何食物,会提示“E0”报错。
如果不是由于空载状态引发的故障,则需要详细检查电路供电和控制板等零部件是否正常,还需要检查用户使用过程中可能造成的操作失误等原因。
3. 炉火不足、炖品开不足:如果电旗稳定,但是锅内食物体系总是开不足或者炉火不足的情况。
单独判断很难清楚原因是哪里导致的,因为炉火不足的问题包括炉具插线和控制板等集中在一起,需逐一排查故障,或找专业技师进行维修。
4. 频繁报警:经常出现多个报警说明坏件不同,需要分析报警代码然后查出具体的原因,然后进行处理。
如果是多个低压工作泵坏掉,把坏了的低压泵的更换掉就已经能达到很好的维修效果。
二、电磁炉故障维修方案1. 更换电磁炉线路和插头:如果发现电磁炉的线路和插头有异常,可以自己购买适当的线路和插头进行更换。
但需要注意的是,线路选择时一定要符合美的电磁炉的标准,不建议使用低质量的配件。
2. 维修炉具控制板:如果是由于控制板故障造成的问题,建议将电磁炉送到专业的售后服务站进行维修,更换控制板也可以使用原装控制板或者更好的升级控制板。
美的电磁炉 原理及故障维修

目前美的电磁炉制造公司采用该板的美的系列电磁炉型号多达40种以上。
为了让美的售后维修技术人员及家电维修爱好者,快速掌握了解维修标准通用板,笔者从事美的电磁炉售后维修实践中总结出维修经验,现将标准通用板常见电路基本原理及维修向大家介绍。
希望能对大家在今后售后维修中有所帮助。
由于笔者水平有限若有不足之处,恳请指正!第一章、美的电磁炉标准通用板组成部份基本工作原理:第一节、电磁炉加热的基本原理;电磁炉是通过电磁感应加热的原理;将电网电压的工频交流电转变成直流电,然后经电子控制电路又将直流电改变成高频交流电(频率通常在25至30KHZ)。
再把该高频交流电送至加热线盘产生高频交变磁场,若加热线盘上放置铁基材质锅具在交变磁场的作用下形成涡流,使锅具底部迅速发热。
然而完成电网电压的工频交流电转变成直流电的电路俗称整机高压供电电路。
第二节、LC振荡电路的基本原理;LC振荡电路是电能转换成磁能,通过IGBT高频开关导通、截止的作用实现控制电磁炉加热功率,而设置LC振荡电路。
当电磁炉上电开机后,由控制显示板上单片机CPU芯片PAN 端口先输出负脉冲触发信号让电容器C6充电,由于C6的充电使比较器U2B第1脚输出端为低电平,使比较器U2D的第10脚反相输入端对地讯速拉低,待C6充电电压持续上升至饱和,U2D翻转第13脚输出端为高电平,造成驱动放大电路Q3导通而导致IGBT饱和。
共振电容器C5开始充电两端电压为左负右正,比较器U2B(V-大于V+)输出端为低电平。
当放锅加热时,单片机CPU芯片PAN端口改为检锅脉冲输入端,作为负载侦测。
通过PAN端口的信号检测出是否有锅具,正常为1至8个脉冲数为有锅信号,若检测出0个或多于8个脉冲数以上则为无锅信号。
经1分钟内检测锅具三次,若检测中发现无锅具或锅具不符合要求,就自动关机保护。
当共振电容器C5向加热线圈放电结束,比较器U2B输出端为高电平,同时VOUT发生跳变后电压高于5V时, 并通过二极管D17快速放电。

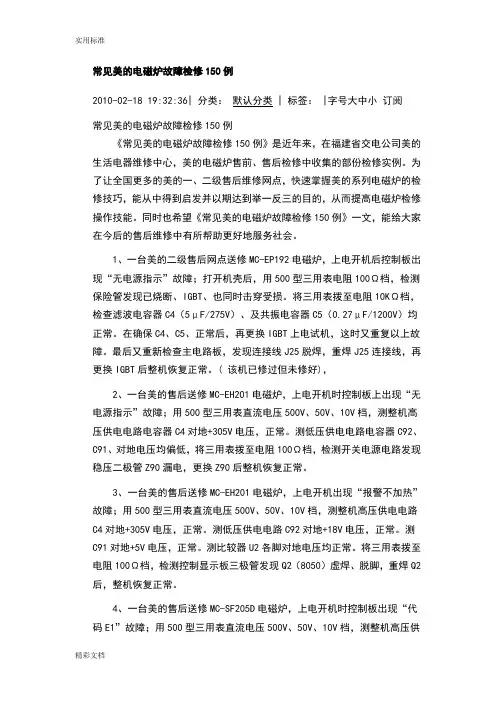

常见美地电磁炉故障检修150例

常见美的电磁炉故障检修150例2010-02-18 19:32:36| 分类:默认分类 | 标签: |字号大中小订阅常见美的电磁炉故障检修150例《常见美的电磁炉故障检修150例》是近年来,在福建省交电公司美的生活电器维修中心,美的电磁炉售前、售后检修中收集的部份检修实例。
为了让全国更多的美的一、二级售后维修网点,快速掌握美的系列电磁炉的检修技巧,能从中得到启发并以期达到举一反三的目的,从而提高电磁炉检修操作技能。
同时也希望《常见美的电磁炉故障检修150例》一文,能给大家在今后的售后维修中有所帮助更好地服务社会。
1、一台美的二级售后网点送修MC-EP192电磁炉,上电开机后控制板出现“无电源指示”故障;打开机壳后,用500型三用表电阻100Ω档,检测保险管发现已烧断、IGBT、也同时击穿受损。
将三用表拨至电阻10KΩ档,检查滤波电容器C4(5μF/275V)、及共振电容器C5(0.27μF/1200V)均正常。
在确保C4、C5、正常后,再更换IGBT上电试机,这时又重复以上故障。
最后又重新检查主电路板,发现连接线J25脱焊,重焊J25连接线,再更换IGBT后整机恢复正常。
( 该机已修过但未修好),2、一台美的售后送修MC-EH201电磁炉,上电开机时控制板上出现“无电源指示”故障;用500型三用表直流电压500V、50V、10V档,测整机高压供电电路电容器C4对地+305V电压,正常。
测低压供电电路电容器C92、C91、对地电压均偏低,将三用表拨至电阻100Ω档,检测开关电源电路发现稳压二极管Z90漏电,更换Z90后整机恢复正常。
3、一台美的售后送修MC-EH201电磁炉,上电开机出现“报警不加热”故障;用500型三用表直流电压500V、50V、10V档,测整机高压供电电路C4对地+305V电压,正常。
测低压供电电路C92对地+18V电压,正常。
测C91对地+5V电压,正常。
测比较器U2各脚对地电压均正常。
美的电磁炉报警不加热

美的电磁炉报警不加热美的电磁炉报警不加热故障与维修故障分析:当电磁炉上电开机后出现“报警不加热”故障时,其故障范围为;整机高压电源电路、电压同步比较检测电路、驱动放大电路、LC振荡电路、其中某一“元器件”受损均导致出现“报警不加热故障”故障。
一、整机高压电源电路维修;电网电压经整流桥DBI“整流”,和“电容器”C2(5μF/275V)滤波后并通过电感L1转换为直流电源,为IGBT、集电极C提供高压电源+305V。
1、电磁炉,上电待机时,用500型“三用表”直流电压档X500V测“加热线盘”接线端OUT1、OUT2对地电压+305V为正常,当0电压时,则电感L1脱焊、或L1断线、开路,均导致电磁炉出现“报警不加热”故障,重焊、或更新、L1后整机恢复正常。
2、电磁炉,上电待机时,用500型“三用表”直流电压档X500V测,整机高压电源+305V对地电压偏低时,则滤波电容器C2(5μF/275V)失效、或C2引线脚脱焊,均导致电磁炉出现“报警不加热”故障。
由于C2的失效,还引发电磁炉,IGBT击穿受损故障时有发生,重焊、或更新、C2后整机恢复正常。
二、电压同步比较检测电路维修;1、电磁炉,上电待机时,当“加热线盘”OUT1、同步电压比较电路,取样电阻R23(330K/2W)“变值”或开路时,用500型“三用表”直流电压档X10V测,比较器LM339(IC1A)第4脚反相输入端,对地电压偏低或0电压。
(正常为+3.7V)及“加热线盘”OUT2、同步电压比较电路,取样电阻R24,(240K/2W)R27(240K/2W)、“变值”260K时,测IC1A第5脚同相输入端,对地电压偏低。
(正常为+3.8V)由于取样电阻R23、R24、R27“变值”导致电磁炉出现“报警不加热”故障,更新损坏电阻后整机恢复正常。
另外当电阻R24、R27开路,或稳压二极管Z3、(+18V)击穿时,电磁炉,均出现提锅具时“不报警不加热”故障。

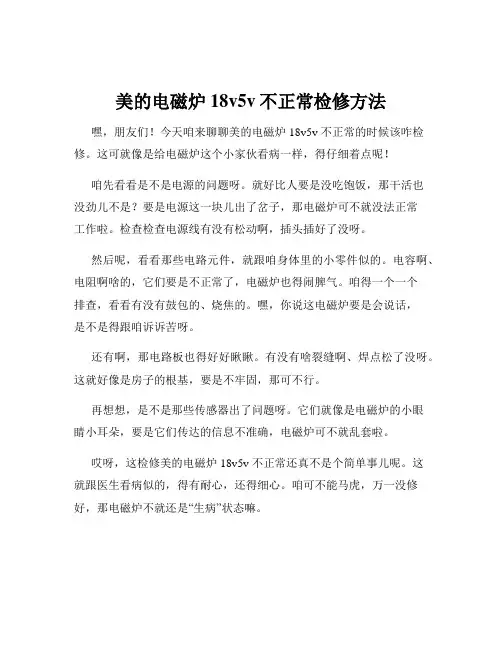

美的电磁炉18v5v不正常检修方法

美的电磁炉18v5v不正常检修方法嘿,朋友们!今天咱来聊聊美的电磁炉 18v5v 不正常的时候该咋检修。
这可就像是给电磁炉这个小家伙看病一样,得仔细着点呢!咱先看看是不是电源的问题呀。
就好比人要是没吃饱饭,那干活也没劲儿不是?要是电源这一块儿出了岔子,那电磁炉可不就没法正常工作啦。
检查检查电源线有没有松动啊,插头插好了没呀。
然后呢,看看那些电路元件,就跟咱身体里的小零件似的。
电容啊、电阻啊啥的,它们要是不正常了,电磁炉也得闹脾气。
咱得一个一个排查,看看有没有鼓包的、烧焦的。
嘿,你说这电磁炉要是会说话,是不是得跟咱诉诉苦呀。
还有啊,那电路板也得好好瞅瞅。
有没有啥裂缝啊、焊点松了没呀。
这就好像是房子的根基,要是不牢固,那可不行。
再想想,是不是那些传感器出了问题呀。
它们就像是电磁炉的小眼睛小耳朵,要是它们传达的信息不准确,电磁炉可不就乱套啦。
哎呀,这检修美的电磁炉 18v5v 不正常还真不是个简单事儿呢。
这就跟医生看病似的,得有耐心,还得细心。
咱可不能马虎,万一没修好,那电磁炉不就还是“生病”状态嘛。
咱可以拿个万用表啥的工具,好好给它量量这儿量量那儿。
就跟给它做个体检一样,看看各项指标正不正常。
要是发现哪儿不对劲,那就赶紧对症下药。
说起来,这电磁炉平时咱也得好好爱护呀。
别让它太累了,也别让它碰到水啥的。
就像咱自己一样,也得注意保养不是?总之呢,检修美的电磁炉 18v5v 不正常得用心,得仔细。
可别嫌麻烦,修好了它,咱做饭做菜不就更方便啦。
咱自己也能吃得更开心不是?大家说是不是这个理儿呀!。
美的电磁炉故障

美的电磁炉故障美的电磁炉是一款非常受欢迎的家用电器,它以高效、安全、环保等特点而深受消费者的喜爱。
然而,就像任何其他电器一样,美的电磁炉也可能会出现故障。
本文将探讨一些可能出现的故障,并提供一些解决方法。
首先,我们来看看美的电磁炉可能出现的第一个故障:无法启动。
当你按下电磁炉的启动键,但它却没有反应时,可能是由于以下几个原因导致的。
首先,请检查电源是否连接正常,插头是否接触良好。
其次,检查电源线是否受损,如有需要可以更换新的电源线。
最后,检查电磁炉的控制面板是否正常,如果有任何损坏或故障,请联系美的售后服务中心进行维修。
第二个可能的故障是电磁炉无法加热。
当你调节电磁炉的温度和功率,但它仍然无法加热食物时,可能存在以下几个问题。
首先,请检查锅底是否与电磁炉的加热区域接触良好,确保锅底平整且与加热区域完全接触。
其次,检查是否使用了不符合要求的锅具,例如磁性不足或底部不平整的锅具可能无法与电磁炉正常配合使用。
因此,请确保使用符合标准的磁性锅具。
最后,检查电磁炉的加热元件是否正常工作,如有需要可以联系美的售后服务中心进行维修。
第三个可能的故障是电磁炉过热保护。
电磁炉在工作过程中,如果温度过高,会自动进入过热保护模式,停止加热并发出警报声。
当出现这种情况时,你可以按照以下步骤解决。
首先,将锅具从电磁炉上移开,让其冷却一段时间。
其次,检查电磁炉的散热孔是否被堵塞,清理任何堵塞物。
最后,重新启动电磁炉,确保它能够正常运行。
如果问题仍然存在,请联系美的售后服务中心以获取进一步的帮助。
第四个可能的故障是电磁炉显示屏异常。
当电磁炉的显示屏无法显示温度、功率等信息时,可能是由于以下原因。
首先,请检查电磁炉的电源是否正常,以确保其供电正常。
其次,检查显示屏是否有任何物体遮挡或划伤,如果有则需要清理或更换显示屏。
最后,检查电磁炉的控制面板是否有任何损坏,如有必要可以联系美的售后服务中心进行维修。
最后一个可能出现的故障是电磁炉无法正常关机。
常见美的电磁炉故障维修关键电及测试点上

常见美的电磁炉故障维修关键电及测试点上常见美的电磁炉故障维修关键电及测试点上一、整机电源对地电压分离为;3、当比较器IC1A、LM339第4脚反相输入端,对地电压和比较器IC1A、LM339第5脚同相输入端,对地电压接近时。
导致电磁炉加热时出现不停地“检锅声”故障、或“断续加热”故障、及“叽吱”响声故障,有时甚至还导致,IGBT击穿受损故障。
3、电压检测电路,取样电阻R14(330K/1W)对地电压+3.2V 为正常。
并同时送往CPU芯片第28脚识别控制。
当0电压时,则电阻R14开路、或CPU芯片受损。
当电压过高或过低时,CPU就自动关机保护。
1、同步电压比较电路,经取样电阻R27(240K/2W)后,送往比较器LM339第5脚同相输入端,对地电压+4.1V为正常。
当0电压时,则电感L1脱焊、电阻R24、R27开路、贴片电容器C19击穿、及比较器IC1A、LM339损坏。
均导致电磁炉加热时出现“不报警不加热” 故障。
有时甚至还出现“报警不加热”故障。
一、整机电源对地电压分辨为;4、用500型“三用表”直流电压档X10V测,“三端”稳压器LM7805输出端,对地电压+5V为正常。
当低于+3.8V时,则整流二极管D5、正向电阻变大、或开路、或电解电容器C33、C34失效、及变态。
当0电压时,均造成把持板上无电源唆使,甚至电磁炉出现“开不了机”故障。
3、用500型“三用表”直流电压档X10V测,IC5“三端”稳压器LM7805输出端,对地电压+5V为正常。
当低于+3.8V时,则开关电源二极管D14、正向电阻变大、或电解电容器C31失效、及IC5失常。
当0电压时,均造成控制板上无电源指示,甚至电磁炉出现“开不了机”故障。
三、电压检测电路取样电阻对地电压分别为;五、美的MC-PF18C电磁炉,比较器LM339“每脚”对地电压数据:第二篇、美的MC-PY18B(货号EY182)电磁炉,故障维修关键电压测试点:下面就介绍美的MC-PY18B电磁炉,故障维修关键电压测试点。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
美的电磁炉故障诊断及故障维修考虑到本手册所涉及的电磁炉产品全部是采用新的电控,大部分都有相同的电路。
因此以都市贝贝PSY18B这款产品讲述其电路的工作原理。
希望通过对这款产品的原理及故障分析能使大家对其他型号的电磁炉工作原理和故障分析达到举一反三的目的。
都市贝贝PSY18B电路主要由以下几个模块组成:EMC防护模块、整流滤波模块、LC振荡模块、同步模块、波形发生模块、功率控制模块、IGBT模块、高压保护模块、电源模块、过零检测模块、电压检测模块、电流检测模块、负载检测模块、温度检测模块、控制及显示模块等基本组成。
各模块分析如下:1、EMC防护模块。
EMC防护模块主要是在电源的进入端防止有高频干扰或者雷击等造成后面电部的损坏而设置的电路。
主要是由ZNR300、C300、R313等组成。
热敏电阻ZRN300的电压敏感特性是它的电阻值随着外加电压变化而变化。
当外加电压较低时,流过电阻的电流很小,压敏电阻呈现高阻状态;当外加电压达到或者超过压敏电压UC时,流过电阻的电流陡增,压敏电阻的阻值将大大降低。
电容C300与R313主要是吸收电源中的高频谐波。
2、整流滤波模块。
整流滤波模块主要是进行AC-DC变换,其核心元件是整流桥堆。
它将输入的220V 交流电变换成脉动直流电,然后经过L型滤波电路(由电感线圈L2和电容C14)进行滤波,输出平滑的直流电。
[小知识:电感对脉动电流产生反电动势的作用,它对交流阻值很大,而对直流阻值很小,如果我们把较大的电感串接在整流电路里,就可以使电路中的交流成份大部分降落在电感上,而直流部分则从电感线圈流到负载上,起到滤波的作用。
电感滤波电路通常用在负载电流很大,而对滤波效果要求不严的场合]3、LC振荡模块。
是电磁炉的主要电路之一,主要是利用了LC并联谐振的原理进行工作。
具体的工作过程如下:当IGBT的C极电压为0V时,IGBT导通,此时的电感(线圈)进行储能,当IGBT由导通到截止时,此时由于电感(线圈的作用),电流还会沿着先前的方向流动,由于IGBT关断,电感只能对电容C15充电,从而引起C极上电压升高,随充电电流变小直至为0时,C极电压最高。
此值是选择IGBT耐压指标的直接依据,从这个时候开始,电容C15开始从线圈放电,此时C极电压变低,当达到接近0V时,由控制电路检测(监控)到这个值,再次打开IBGT,又一循环开始;所以电感(线圈)与振荡电容不停的进行充电放电,产生振荡波形。
4、同步模块。
同步模块的主要作用是控制IGBT的开关同步。
它由电压比较器IC2的第10、11、13脚和分压电阻R37、R36、R35、R7、滤波电容C17、C16、钳位二极管D19构成。
电压比较器的第10脚检测IGBT的C极电压,当检测的电压值大于第11脚时,在比较器的输出脚13就会有一个低电平;当检测的电压值低于第11脚时,在比较器的输出脚13就会有一个高电平。
该信号送到后面的波形发生电路,与三角波形进行波形修正后送到后面的功率控制电路,以控制IGBT的导通与截止。
5、波形发生模块。
波形发生模块主要是产生标准的锯齿波。
它由电压比较器IC2的第8、9、14脚、电阻R45、R46、R33R、积分电容C32,滤波电容EC7,钳位二极管D8-D11等构成。
它在比较器的反相端产生波形,然后和送过来的同步信号、功率控制信号进行波形修正。
由14脚输出接近于方波的控制信号。
6、功率控制模块。
功率控制模块主要是控制IGBT的导通和截止。
该电路由电压比较器IC3的第8、9、10、11、13、14脚、电阻R53、R48、R54、R52、R55、R58、R59、电容C8、C19、EC9、钳位二极管D18、稳压二极管Z5、三极管Q8、Q9等组成。
由电压比较器IC2的第14脚送来的控制信号分别送到比较器IC3的反相输入端的8、10两脚。
由于第9、10两脚的电压不变(参考电压),所以当送来波形处于高电平的时候,由于反相器的反相作用,所以使得第13、14两脚都输出低电平,此时Q9导通,Q8截止,18V 电压经过Q9、R59流向IGBT的G极使IGBT导通。
当送来波形处于低电平的时候,由于反相器的反相作用,所以使得第13、14两脚都输出高电平,此时Q8导通,Q9截止,18V电压没有通过R59流向IGBT的G极,所以此时IGBT工作于截止状态。
另外由于Q8的导通,使得IGBT通过R59向Q8放电(保护IGBT)。
7、高压保护模块。
高压保护模块主要是保护IGBT的C极电压不超过它的耐压值。
它由电压比较器IC2的第1、6、7脚、电阻R20、R42、R51、R56及电容C31、C18构成。
电压比较器在第7脚外接了一个参考电压,所以当第6脚的电压(检测IGBT的C极电压)超过第7脚时,在输出端1脚就会有一个低电平出现。
该电平使得主控芯片输出的功率调节信号(PWM)的幅度(电平)减小,从而降低IGBT的功率,让C极电压降低,保护的IGBT。
8、检锅模块。
检锅模块由电压比较器IC2的第4、5。
2脚、电阻R13组成。
当开机时,先使IGBT 导通8US,引起电感(线圈盘)与电容振荡。
放锅时振荡马上消失,未放锅时,会持续一点时间,振荡波形通过电阻分压送到电压比较器IC2的第4、5脚,在输出端第2脚会产生脉冲,主控芯片对此脉冲计数,当脉冲数大于9个认为未放锅;小于5个认为放上锅具(铁质),其他质地(铝或铜类)均不加热。
另外,电流检测电路也会对电流进行检测,当检测到电流大于2A时认为有锅。
一般来讲,当脉冲个数大于9或电流小于2A时,认为拿走锅,否则就认为未拿走锅。
[小知识:电磁炉的使用特点是炉体与锅具分开,可以适用不同外形尺寸的以铁质材料为主的器具。
所以,锅具的识别和判断是电磁炉的一个非常重要的功能,如果锅具不适合或无锅具,电磁炉应能准确判断。
电磁炉检锅分为检有锅和检无锅两种,检有锅就是在未放锅具的状况下,随时监测是否有合适的锅具放上;而检无锅就是在有锅具的随时监测锅具是否被拿走。
在处理这两个问题的方法是不同的,但是都要求非常快速。
]9、电压检测模块。
电压检测主要是检测输入的交流电压大小。
它主要是由整流二极管D300、D301、R309、R8、R 29、R 18、电容C29、EC4、三极管Q7构成。
220V交流电压经过整流二极管全波整流、大电阻降压之后送到Q7的基极,由于三极管Q7是采用共射极输出,所以当输入的电压有高低变化时,对应的从发射极输出的电压就会相应的跟着变化。
该变化的电压送到主控芯片进行比较,然后控制电磁炉的工作状态、发出相应的故障代码。
10、浪涌保护模块、18V低压保护模块。
浪涌保护模块主要是针对电压中的浪涌冲击而进行的保护。
两保护模块由电阻R39、R27、R2、R28、R63、R15、电容C23、C30、稳压二极管Z4、电压比较器IC3的第1、2、4-7脚构成。
保护过程:从整流模块的电压经分压电阻降压之后送到IC3的第4脚,由于比较器的第5、6两脚由稳压管提供稳定的10V参考电压,因些当第4脚的电压大于第5脚时,在输出端的第1、2脚就会有一个低电平输出,该低电平的出现会使钳位二极管D20、D17单相导通,从而使IGBT停止工作,保护起动。
另外IGBT的触发电压须在15V以上,否则发热会比较严重。
所以为了检测该电压,所以我们使用了另外一个电压比较器。
同理,当第7脚的电压小于第6脚电压时,在第1、2脚也会输出一个低电平,也会让IGBT停止工作。
11、温度检测模块。
温度检测分为两块检测(锅具温度检测和IGBT温度检测)。
锅具检测由热敏电阻RT1(负温度系数)、R17、R6、电容C5组成。
随着热敏电阻通过陶瓷板对锅具底部温度采样,送到主控IC的电压也会随着温度变化而变化。
主控IC通过主控程序的设定值与该电压进行比较,从而作出相应的动作来控制电磁炉。
IGBT温度检测由热敏电阻TJC3-2A(负温度系数)、R23、R9、电容C6组成。
电路的工作原理和锅具检测电路一样。
12、复位电路。
复位电路主要是在给电磁炉上电时进行低电平复位。
它由三极管Q3、R16、R4、R61、C7、稳压管Z1构成。
在上电的时候,由于三极管Q3还没有导通,集电极送到主控IC的电平为低电平。
当主控IC检测到为低电平时就复位。
当三极管导通后,送到主控IC的电平由低电平变为高电平,此时复位结束。
13、电流检测试模块。
电路由电流互感器CT300、D2-7、R5、R30、R31、R24、C13、EC2、可调电阻VR1构成。
从次级线圈感应过来的电压经过可调电阻分压、经二极管整流、电阻分压之后送到主控芯片。
该电流信号可以做为检测锅具和调整输出功率的作用。
14、电流保护电路。
电流保护模块主要由2个稳压二极管Z6、Z2、钳位二极管D16、电阻R43、三极管Q5、电容EC6构成。
电磁炉在正常工作时,该三极管因没有偏置电压而截止,当出现电流过大时,就会在稳压二极管Z6的负极电压升高,当超过稳压二极管的稳压值的时候,稳压二极管被击穿,三极管Q5导通,将集电极的稳压二极管Z2击穿,此时可以将主控IC的功率调节幅度(电平)稳定在2.2V左右,从而将电磁炉的输出功率降低、电流减少,达到了过流保护的目的。
15、风扇驱动模块。
风扇是电磁炉散热的主要器件。
风扇驱动主要是由2个三极管Q1、Q2、电阻R1、R3、钳位二极管D1等组成。
开机时主控IC会在第28脚输出一控制信号,此信号控制2个三极管的导通和截止。
当2个三极管全导通时,散热风扇就会运转。
16、过零检测模块。
过零检测电路主要是为了检测交流电过零点,在这一时间发脉冲检测振荡对IGBT 最安全。
该电路由电阻R308、R70、R71、电容C11、C40、三极管Q4构成。
从R308过来的脉动直流电经过三极管之后,会在三极管的集电极输出一尖峰脉冲信号送到主控IC的第17脚。
17、电源模块。
该款电路没有采用变压器降压给机内低压供电,而是直接在整流桥堆后面接入开关模块,输出机内工作的三组电源。
它是由二极管D101、D33、D30、D31、稳压二极管Z10、Z11、开关模块VIPER12A、三端稳压器7805、电容C50、EC21-24、电阻R101、R80、互感线圈L101等组成。
开关模块为8脚直插式,其中的5-8脚共接到整流脉动直流电上(强电);18V电压是由开关模块的S端结互感器之后滤波输出;12V电压由稳压二极管Z11稳压输出;5V电压由三端稳压器7805稳压后输出。
18、显示及控制模块。
显示板是电磁炉的显示及控制平台。
主要是由14个按键开关及15个发光二极管、5个三极管、74LS164控制芯片、数码管等组成。
19、蜂鸣器驱动模块。
蜂鸣器的驱动直接由主控IC的21脚输出信号控制。
20、电磁炉上电时,由主控IC的第27脚发送一控制信号(高电平),该信号送到三极管Q6的基极使得三极管导通,从而保证了在电磁炉在待机状态下IGBT不工作。
