弱电线管暗敷控制资料表C3024

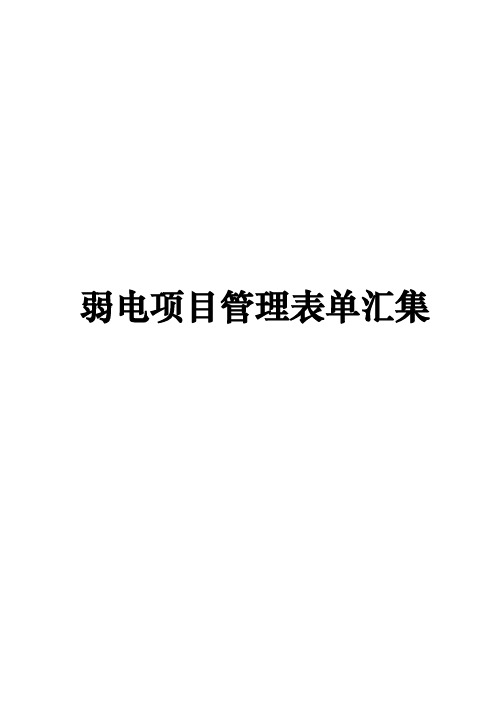

非常权威的弱电项目管理资料全
弱电项目管理表单汇集弱电项目工程施工有关资料目录（一）前期准备阶段 (4)1.现场勘测表 (5)2.施工组织方案 (7)3.任务书 (24)4.项目管理组织机构 (25)5.设备采购申请单 (27)6.工程施工进度计划表 (29)7.工程预算表 (31)8.设备材料供货时间表 (32)9.设备材料进场检验单 (33)10.工程施工预算表 (34)11.工程材料/构配件/设备报审表 (35)12.合格证记录表 (37)13.合格证记录表 (38)14.工具借用清单 (39)15.技术交底纪要 (40)16.图纸会审记录 (44)（二）施工过程阶段 (45)17.立项表 (46)18.工程开工报告 (47)19.工程开工报告 (48)19.设备开箱记录 (49)20.施工日志 (50)21.每周工作报告 (51)22.设计变更表 (53)23.项目变更设备价格差异表 (54)24.工程洽商会议记录 (56)25.工程实施实际进度表 (57)26.工程报验申请表 (58)27.设备安装记录 (60)28.管道、线缆安装记录 (61)29.隐蔽工程验收记录 (62)30.中间交工验收证书 (64)（三）施工收尾阶段 (66)31.工程竣工报告 (68)32.工程延期说明 (70)33.系统调试合格证书 (72)34. 系统工程检测调试记录 (74)35. 系统试运行记录 (75)36. 系统工程安全和功能检验资料核查及主要功能抽查记录 (76)37. 工程观感质量检查验收记录 (77)38. 分项（子系统）工程质量验收记录 (78)39. 系统工程验收相关项目结论汇总表 (79)40.系统调试及试运转记录 (80)41.设备材料验收交接单 (82)29.报验申请表 (83)30.移交资料清单 (84)31.验收报告 (85)32.项目工程决算 (86)33.工程总结报告 (87)（一）前期准备阶段1.现场勘测表现场勘察表（1）（附表A-1）备注：1、本记录适用于项目部对现场情况的了解和熟悉，同时是项目问题分析的依据之一；2、相关选项可根据实际情况进行调整；现场调查表（2）(附表A－2)2、相关选项可根据实际情况进行调整；3、由项目经理填写，分发给TEAM各成员并交项目管理部存档。
强弱电管线隐蔽验收
B50303-2002】
级＞M10的水泥砂浆面保 板固定，支杆与线管采用相 ＜0.5m。
(公章) 年 月 日
(公章) 年 月 日
深圳市文档服务中心印制
建筑电气工程施工质量验收规范【GB50303-2002】
1、按设计图纸施工，线管均采用镀锌25线管； 2、线管固定支架，线管固定支架，线管在轻质隔墙内埋设时，采用强度等级＞M10的水泥砂浆面保 护，保护厚度为15mm；天花内线管采用φ 8螺纹支杆加膨胀螺丝与原结构楼板固定，支杆与线管采用相 应规格的弹簧卡固定，水平固定支架间距＜1、2m，但在转弯两端及丁字处＜0.5m。 3、照明、插座等不同系统电线穿在相应的管内，并且管内无接头。
强、弱电管线 隐蔽工程验收记录
GD2302007
单位(子单位)工程名称 子分部(系统)工程名称 安装单位 伍兹公寓二栋样板房(影音室、洗衣房)室内精装修工程
建筑电气安装工程（电气照明安装工程）
分项工程名称
强、弱电管线隐蔽 工程
深圳广田装饰集团股份有限公司
项目经理(负责人)
施工执行标准名称及编号 施工图名称及图号 隐蔽内容、部位及施工方法简介：
示图或说明：
专业工长(施工员)
测试人员
安装单位检查评定结果
(公章 项目专业质量检查员： 年 月 日
监理(建设)单位 验收结论 专业监理工程师 (建设单位项目专业技术负责人)： 深圳市建设局、深圳市档案局监制
(公章
深圳市文档服务中心印制
记录
GD2302007 0 1
强、弱电管线隐蔽 工程 任更强
室内精装修工程
（完整word版）最全弱电图纸中敷设方式及符号表示大全,推荐文档
（完整word版）最全弱电图纸中敷设方式及符号表示大全,推荐文档最全弱电图纸中敷设方式符号表示大全经常有弱电朋友在后台给我们留言，发送一个弱电符号问我们是什么意思，其实一些电气符号需要大家平时记一下，我们经常看到一些用英文符号表示的线管敷设方式，下面我们就给大家总结了一些常用的符号表示含义，希望能对大家有所帮助。
一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC四、导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A （3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。
五、导线型号的含义R－连接用软电缆（电线），软结构。
电线电缆载流量标准
程使用。一种可行的简化方法举例示于附录 A。
2. 适用于较小装置经常使用的和适用于按回路设计电流及按过电流保护电
器的类型 及 其标称电流进行电缆规格选择的简化表在考虑中。
3. 本节各表所列数值适用于非铠装电缆，是根据
IEC 出版物 287：《电缆的
持续额定电流的计算 （负荷率 100%）》所述方法推导出来的， 并使用了 IEC
(1). 仅仅三相导体有负荷电流且平衡时， 4 芯、 5 芯电缆可 有较大的载流量；
(2). 当三相负荷不平衡时，中性线电流引起的温升将被相 线电流减少的发热所抵消。 在这种情况下， 导体截面应 按最 大 相线电流选择；
(3). 在中性线有负荷电流，而相线电流不作相应减少时， 当中性线谐波电流大于 10%，中性线截面不应小于相线 截面。较大的谐波电流校正系数见附录 C。
量。 3. 载流量基本没有变化，个别变化不超过 7%。 4. 电缆电线的品种和温升限值没有变化。 5. 增加了土壤热阻率不为 2.5K.m/W 时的修正系数。 6. 表中的电缆电线敷设方式原用文字说明的部分改为示图。 7. 表 52-E4、 E5 中取消无孔托盘的载流量数据。 8. 对 523.5 条作了以下修改：
准化技术委员会，已提出编制标准计划，上报国家技术监督局，将国
际电工委员会 IEC 60364-5-523 标准等同采用为国家标准（我国电缆
电线符合 IEC 电缆电线制造标准） 。
全国建筑物电气装置标准化技术委员会会同国际铜业协会现将
IEC 60364-5-523 标准有关铜芯电缆电线载流量的标准先行成文，提
表 25-X1 载流量（ A） .................................................... 33
建筑电气管道敷设隐蔽资料(档案馆标准)
3、所有开关、插座底盒、灯位接线盒点位根据图纸要求进行布置，标高、固定方式、防腐均要到位，不能漏放、错放；
4、塑料管无折扁.裂缝，管内无杂物，切口应平整，管口应剖光，接口处采用专用胶水粘结，管口塞上塑料管塞，防止灌浆、塞管。
5、镀锌电线管严禁熔焊连接，连接方式符合国家规范要求，管子切断,应用钢锯进行切割；切割口应平整不歪斜，管口乱锉光滑、无毛刺，管内铁销除净。
甬统表C01-29

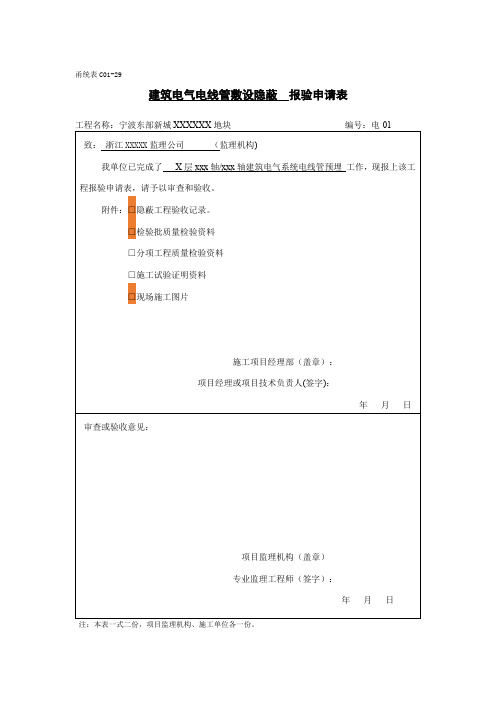

建筑电气电线管敷设隐蔽报验申请表
工程名称：宁波东部新城XXXXXX地块编号：电-01
致：浙江XXXXX监理公司（监理机构)
我单位已完成了X层xxx轴/xxx轴建筑电气系统电线管预埋工作，现报上该工程报验申请表，请予以审查和验收。
附件：□隐蔽工程验收记录。
□检验批质量检验资料
□分项工程质量检验资料
检查意见及结论：
施工符合设计及质量验收规范要求，同意进入下道工序进行施工！
项目技术负责人：
施工员：
质检员:
年月日
专业监理工程师：
（建设单位项目负责人）
年月日
本表由施工单位填写，建设单位、施工单位、监理单位各保存一份。
混凝土内管线敷设图片
施工工艺图片：
装修内管线敷设图片
墙体开槽图片：
□施工试验证明资料
□现场施工图片
施工项目经理部（盖章）：
项目经理或项目技术负责人(签字)：年月日审查或验来自意见：项目监理机构（盖章）
专业监理工程师（签字）：
年月日
注：本表一式二份，项目监理机构、施工单位各一份。
甬统表C01-15-1
隐蔽工程验收记录
工程名称：宁波东部新城XXXXXX地块编号：电-01
电气动力系统管路敷设隐蔽工程验收记录

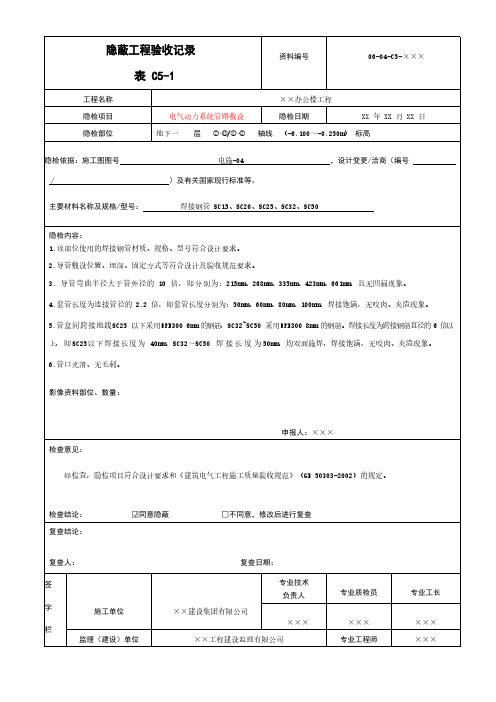

隐蔽工程验收记录表C5-1资料编号06-04-C5-×××工程名称××办公楼工程隐检项目电气动力系统管路敷设隐检日期XX年XX月XX日隐检部位地下一层○7～○13/○A～○H轴线（-6.100～-0.250m）标高隐检依据：施工图图号电施-04，设计变更/洽商（编号∕）及有关国家现行标准等。
主要材料名称及规格/型号：焊接钢管SC15、SC20、SC25、SC32、SC50隐检内容：1.该部位使用的焊接钢管材质、规格、型号符合设计要求。
2.导管敷设位置、埋深、固定方式等符合设计及验收规范要求。
3.导管弯曲半径大于管外径的10倍，即分别为：215mm、268mm、335mm、423mm、661mm，且无凹扁现象。
4.套管长度为连接管径的 2.2倍，即套管长度分别为：50mm、60mm、80mm、100mm，焊接饱满，无咬肉、夹渣现象。
5.管盒间跨接地线SC25以下采用HPB3006mm的钢筋，SC32~SC50采用HPB3008mm的钢筋。
焊接长度为跨接钢筋直径的6倍以上，即SC25以下焊接长度为40mm，SC32～SC50焊接长度为50mm，均双面施焊，焊接饱满，无咬肉、夹渣现象。
6.管口光滑、无毛刺。
影像资料部位、数量：申报人：×××检查意见：经检查，隐检项目符合设计要求和《建筑电气工程施工质量验收规范》（GB50303-2002）的规定。
检查结论：√□同意隐蔽□不同意，修改后进行复查复查结论：复查人：复查日期：签字栏施工单位××建设集团有限公司专业技术负责人专业质检员专业工长×××××××××监理（建设）单位××工程建设监理有限公司专业工程师×××。
弱电施工图中布线方式表示符号九解析
弱电施工图中布线方式表示符号九一导线穿管表示SC-焊接钢管MT-电线管C-VC塑料硬管FC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索C-金属软管R-塑料线槽RC-镀锌钢管二导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架梁WE-沿墙明敷三灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管C：硬质塑料管CT：电缆桥架C：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：C穿阻燃半硬聚氯乙烯管敷设：FC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：R用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KC 穿金属软管敷设：C直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：F另外JDG--紧定式电线管KBG--扣压式电线管一导线穿管表示MT-电线管C-VC塑料硬管FC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索C-金属软管R-塑料线槽RC-镀锌钢管二导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架梁WE-沿墙明敷三灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：C穿阻燃半硬聚氯乙烯管敷设：FC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：R用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KC穿金属软管敷设：C直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FC。
弱电工程符号大全
弱电工程符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6线缆型号含义：R－连接用软电缆（电线），软结构。
弱电管路隐蔽工程验收范本
验收人:
日期:
盖章：
验收人：
日期：
盖章:
注：
1。检查内容包括：１）管道排列、走向、弯曲处理、固定方式;2)管道连接、管道搭铁、接地;3）管口安放护圈标识;4）接线盒及桥架加盖;5）线缆对管道及线间绝缘电阻;6）线缆接头处理等.
2。检查结果的安装质量栏内,按检查内容序号，合格的打“√"，不合格的打“×”,并注明对应的楼层(部位）、图号.
GB50３３９-２0０３智能建筑工程质量验收规范
验收部位
地下一层墙柱及地上一层底板
隐蔽日期
序号
隐蔽部位名称
规格
单位
数量
备注
１
电线管敷设（监控)
KBGΦ20
米
暗敷
2
电线管敷设(信息）
KBGΦ20
米
暗敷
3
接线盒安装
8６Ｈ75
个
暗敷
验收意见：
***＊
简图说明:
建设单位/总包单位
施工单位
监理单位
验收人:
日期:
பைடு நூலகம்隐蔽工程(随工检查)验收表
（GＢ5０339—2０03）表B。０。1４ 编号：GM—090３304—0００１
单位(子单位）工程名称
＊＊大厦建设智能化项目
子分部工程
电缆导管敷设
分项工程名称
综合管路系统
施工图号
弱施-＊
施工单位
**＊＊建设有限公司
项目经理
施工执行标准名称及编号
GB503０３—２０11建筑电气工程质量验收统一规范
3。综合安装质量的检查结果，在验收意见栏内填写验收意见并扼要说明情况.
弱电工程符号大全
弱电工程符号大全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6线缆型号含义：R－连接用软电缆（电线），软结构。
