现代建筑给排水工程设计
现代城市市政给排水规划设计分析
现代城市市政给排水规划设计分析在市政给排水系统的规划设计过程中，要充分考虑到整个城市的规划与设计，还要考虑城市后续的发展并预留出一定的空间工城市的后续发展使用，将低碳、绿色等环保理念应用到市政给排水系统的规划设计之中，以完善我国市政给排水系统的规划设计方案，从而实现城市的可持续发展。
本文笔者根据多年市政给排水设计经验对现代城市市政工程给排水系统、污水处理系统、消防水系统等一系列設施的设计进行探讨。
标签：市政给排水；规划设计；分析探讨一、从宏观层面分析现代城市市政给排水规划设计给排水规划设计宏观层面所面对的是大范围的思考，涉及到规划区范围以外甚至跨城市、跨地区的区域性问题，影响深远，对城市可持续发展有着举足轻重的作用。
在给水方面，主要体现在水源及其保护，区域水资源平衡及区域供水规划；在排水方面主要是防洪排涝规划设计以及河网区域污染控制，它要求我们必须有开阔的眼界与系统创新的思维。
1、防洪排涝规划1.1防洪排涝概念防洪排涝是城市的生命线，防洪排涝规划主要针对对象是外洪和内洪，外洪防为主，如防洪堤、水库等，而内洪则是排蓄为主。
对城市而言，在规划重现期内，不应有“涝”的概念，只有雨水如何及时排除或滞蓄起来的问题。
过去排涝标准三天暴雨三天排完或24小时暴雨24小时排完，针对的是郊区和农田，这种标准是无法适应现代城市的发展要求的。
因此将“防洪排涝规划”称为“城市防洪规划”（防外洪）和“城市排洪规划”（排内洪）则更贴切。
这有助于提高人们对防洪排涝重要性的认识，确保人民生命财产安全。
1.2排洪与排水标准衔接问题城市排水是解决较小汇流面积上短历暴雨产生的排水问题，采用的是暴雨公式，暴雨时段控制在5～120min，选用暴雨样本是年超大值法；而排洪考虑汇水面积大，目前多采用水文公式（也是暴雨推理公式），（如10年一遇）24h暴雨量为基本数据，其选用暴雨样本是年最大值法。
因此进行防洪排洪规划时，应充分考虑排洪与排水重现期标准衔接问题。
建筑风格中的给排水与暖通设计
建筑风格中的给排水与暖通设计随着人们生活水平的提高，对居住环境的要求也越来越高，给排水和暖通设计作为建筑的重要组成部分，对于建筑的整体风格和实用性都有着重要的影响。
本文将从建筑风格的角度，探讨给排水与暖通设计的要点和注意事项。
一、给排水设计给排水设计是建筑设计中不可或缺的一部分，它直接关系到建筑的使用功能和舒适度。
在给排水设计中，需要考虑以下几个要点：1.水源和水压给排水设计首先要考虑的是水源和水压的问题。
对于高层建筑，需要设置二次加压系统，以保证低楼层住户的用水需求。
同时，要考虑到水资源的合理利用，如雨水收集、中水回用等措施。
2.管道布局给排水管道的布局是给排水设计中的重要环节。
在布局时，需要考虑建筑的整体风格和美观度，合理安排管道的位置和走向。
同时，要考虑到管道的维修和更换问题，避免对建筑的美观度和使用功能造成影响。
3.防水措施给排水管道需要与建筑的结构和外墙相连接，因此防水措施是给排水设计中的重要一环。
在设计中，需要考虑到防水材料的选择、施工工艺以及后期维护等问题，确保建筑的使用安全和寿命。
在给排水设计中，暖通系统的配合也是非常重要的。
例如，热水供应系统需要与暖通系统相配合，以保证住户的热水需求。
同时，在冬季供暖时，也需要考虑到给排水管道的保温措施，避免因管道结冰而影响使用。
二、暖通设计暖通设计是现代建筑中不可或缺的一部分，它直接关系到建筑的舒适度和能源消耗。
在暖通设计中，需要考虑以下几个要点：1.供暖方式供暖方式的选择是暖通设计中的重要一环。
目前，常见的供暖方式有地暖、散热器供暖等。
在选择供暖方式时，需要考虑建筑的整体风格和住户的需求，选择最适合的供暖方式。
2.空调系统空调系统是现代建筑中常见的暖通设备，它能够提供舒适的环境温度。
在空调系统的设计中，需要考虑建筑的能源消耗和环保问题，选择节能高效的空调设备，并合理安排空调的布局和运行方式。
3.通风系统通风系统是保证室内空气质量的重要措施之一。
建筑给排水工程论文15篇(给排水工程建筑设计论文)
建筑给排水工程论文15篇给排水工程建筑设计论文建筑给排水工程论文摘要：建筑给排水工程对于人们的正常生产、生活有着很大的影响，因此必须保证这项工程的高质量。
但在实际施工期间，管道常常会产生很多质量问题，这不仅会缩减管道的使用年限，甚至还会污染室内环境。
不断改进给排水工程的性能、更好地保证工程质量已成为人们的迫切诉求，因此建筑企业必须高度重视这项工作，为建筑行业的发展提供保障。
关键词建筑给排水工程建筑论文建筑建筑给排水工程论文:给排水工程建筑设计论文简介：随着社会的进步和人类对工作、生活环境要求的提高,人们对给排水工程的设计已除了要求有合理、先进的工艺流程,能生产出高质量的水,还需要整个厂区有一个整洁优美的环境和赏心悦目的建筑形态。
这就必须对给排水工程的原有设计方法和程序思路有一个较大的改变,应把设计的全过程看成是一个持续发展的、不断开放的、经常变化的动态体系,以确保设计出一个优秀工程来。
关键字：给排水工程建筑设计一、问题的由来随着社会的进步和人类对工作环境、生活质量,特别是对美的追求的不断提高,人们已不再满足于原有的一套设计习惯。
并且随着我国市场经济的确立,为了在竞争激烈的市场中求得生存和发展,更要求对以前不受建筑设计重视的给排水工程的设计来一个较大的改革,以适应日趋变化的业主市场。
长期以来,给排水工程设计采用的是一种封闭静止的方法,就工艺而工艺,就生产而生产,仅仅只是为了满足单一的一种功能,没有综合地考虑各种要素,因此工程的最终结果必然不能全方位地满足业主的各方面要求,更不能满足日趋重要的环境要求。
近年来给排水工程设计的经验教训告诉人们必须在设计的观念上要有一个较大的革新,或者说必须有一个新的认识才能真正确保给排水工程的设计质量的提高,即良好的功能和良好的建筑形象的高度统一。
良好的功能可为生产和管理人员创造舒适安全和整洁优美的环境,从而提高劳动生产率;而良好的建筑形象也是一种功能,这种功能不光是物质上的还有精神上的。
现代住宅建筑中有关于给排水设计的讨论
现代住宅建筑中有关于给排水设计的讨论摘要：给水排水系统作为住宅设备的重要组成部分,其系统设计是否合理,对今后住户的装修、日常使用与维护将产生重要影响。
现结合本人在住宅设计过程中的一些经验与体会,谈谈住宅给水排水系统设计中的一些特点。
关键词：住宅建筑；给排水设计；水表；管道敷设中图分类号：tu991.63文献标识码：a文章编号：前言：现今社会人民对住宅条件的要求越来越高，不单表现在住房面积的扩大，更重要的是功能的完善和转变。
要实现这种功能的转变，在一定程度上则取决于厨房、卫生间的给水排水设计。
厨房、卫生间的设计是否合理，直接影响着住户的居住舒适感。
1.水表设置及给水支管敷设1.1 关于水表设置。
长期以来，我国住宅水表均设于室内厨房或卫生间等用水集中处，对于用水点较多且分散的住宅，有时甚至一户内设多个水表。
近年来，水表设于户内而引发的诸多问题日益引起人们的重视：入户抄表扰乱人们的正常生活及可能导致的入户抢劫，使住宅私密性及安全性得不到保障：管理人员抄表不易且抄表劳动强度大：个别用户偷水而管理部门无法制止及处罚等。
由于这些问题的产生，水表出户已成为必然的选择。
水表出户一般有以下几种方式：1.1.1水表设于楼梯休息平台处。
给水立管设于平台处，每户设一水表箱；将水表箱嵌入休息平台两侧墙体中。
其优点为：分户支管短，较节约管材，管道水头损失也较小，缺点是：水表分散设置，抄表人员劳动强度较大；通常室内消火栓箱也明设于休息平台处，因而使本来就拥挤的休息平台更为局促，给住户通行带来不便。
1.1.2水表每层集中设于水表间内，分户水表整齐靠于墙面。
其优点同设于楼梯休息平台相同，但是，如分户管道沿公共走道楼板下引入室内，走道内要求设吊顶，限制了公共区域装修设计；如分户管道管径不大于25mm，可考虑沿建筑找平层引入室内，避免了公共走道区域必须设置吊顶的烦恼。
1.1.3分户水表集中设于屋顶（水箱供水）或底层空间内（变频供水）。
现代住宅给排水设计理论

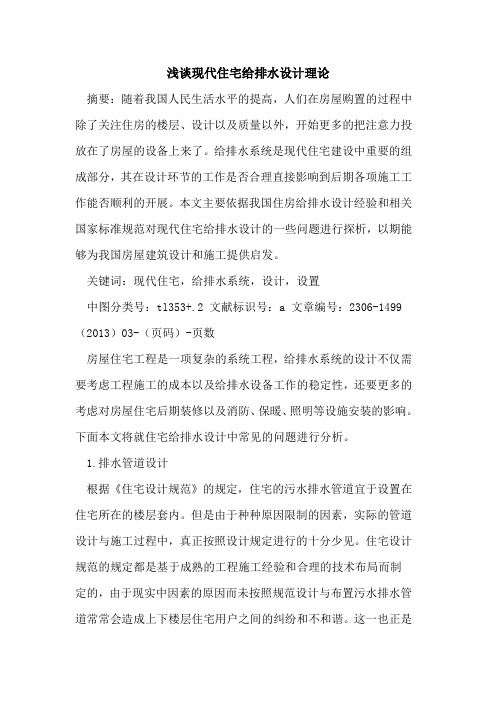

浅谈现代住宅给排水设计理论摘要：随着我国人民生活水平的提高，人们在房屋购置的过程中除了关注住房的楼层、设计以及质量以外，开始更多的把注意力投放在了房屋的设备上来了。
给排水系统是现代住宅建设中重要的组成部分，其在设计环节的工作是否合理直接影响到后期各项施工工作能否顺利的开展。
本文主要依据我国住房给排水设计经验和相关国家标准规范对现代住宅给排水设计的一些问题进行探析，以期能够为我国房屋建筑设计和施工提供启发。
关键词：现代住宅，给排水系统，设计，设置中图分类号：tl353+.2 文献标识号：a 文章编号：2306-1499（2013）03-（页码）-页数房屋住宅工程是一项复杂的系统工程，给排水系统的设计不仅需要考虑工程施工的成本以及给排水设备工作的稳定性，还要更多的考虑对房屋住宅后期装修以及消防、保暖、照明等设施安装的影响。
下面本文将就住宅给排水设计中常见的问题进行分析。
1.排水管道设计根据《住宅设计规范》的规定，住宅的污水排水管道宜于设置在住宅所在的楼层套内。
但是由于种种原因限制的因素，实际的管道设计与施工过程中，真正按照设计规定进行的十分少见。
住宅设计规范的规定都是基于成熟的工程施工经验和合理的技术布局而制定的，由于现实中因素的原因而未按照规范设计与布置污水排水管道常常会造成上下楼层住宅用户之间的纠纷和不和谐。
这一也正是排水管道设计应当十分关注的问题。
一般来讲日常居民用水可以划分成一般生活用水和卫生间用水两种不同的形式，对两种不同的用水进行排水管道的设计与设置有着重要的意义。
1.1一般生活用水排水管道设置在一般生活用水中最常见的是厨房以及居民洗涤用水，这类用水相比较于卫生间的洗浴以及粪便冲刷用水来见在用量上明显要少上很多。
对于这类用水排放管道的设置一般可以考虑直接在楼板上接设立体式排水管道的做法。
过去在这方面讨论较多的是关于这类排水管道地漏架设的必要性。
就现在而言，基于现代住宅的特点和发展趋势而言，架设地漏已经意义不大了，因为现代厨房普遍都有整洁、干净、方便的特征，一般都设置了较为系统的排水设施，流到地面上的水已经不多了，既是有少许用水洒落地面，通过家庭日常洁具完全可以应付。
建筑给排水设计规范GB5005200附条文说明详细版
....建筑给水排水设计规及关键技术应 用随着我国社会经济的快速发展，我国建筑技术水平得到快速提高，适应了社会经济 生活和生产对建筑产品的质量、标准的不断提高的要求。
近几年来，我国建筑通过 引进、消化吸收和自主开发、技术创新，开发的新技术和新设备已广泛应用于建筑 产品的各专业。
一些新的建筑思想和理念也在建筑工程设计的各专业中体现出来。
我国建筑给水排水技术在建筑技术的这种日新月异的发展中取得了巨大进步，在技 术的先进性、可靠性、安全性、经济性及宜用性等方面做了大量的探索研究，取得 了很多新的技术成果和设计新思想。
适应了建筑产品的多功能化、宜人化发展的需 求，同时在建筑节能、节水和环境保护等方面做了技术上的创新性改进。
在建筑给 水排水系统与建筑、外部系统的对接和与相关专业技术的衔接上进行了设计理念的 更新。
这些新技术新设计思想应在建筑给水排水工程设计中体现出来，提高技术设 计水平，适应建筑工程技术的发展。
有的技术已用于工程实践中，并已取得了良好 的工程效益。
本次规的修订是为适应建筑给水排水工程设计技术的新的发展成果和新的建筑产品 要求进行的。
加强了建筑给水排水技术严谨性和系统性，集成了目前我国建筑给水 排水工程设计最新的技术和经验。
二○○九年十月二十日住房和城乡建设部批准了《建筑给水排水设计规》 GB50015-2003 局部修订的条文，自 2010 年 4 月 1 日起实施。
（其中，第 3.2.3A、3.2.4、 3.2.4A、3.2.4C、3.2.5、3.2.5A、3.2.5B、3.2.5C、3.2.6、3.2.10、3.9.14、3.9.18A、 3.9.20A、3.9.24、4.2.6、4.3.3A、4.3.4、4.3.6、4.3.6A、4.5.10A 条为强制性 条文，必须严格执行。
）经此次修改的原条文同时废止。
规条文修订历史回顾 建筑给水排水设计规历次修订情况： （1）《室给水排水和热水供应设计规》 ~1964 开始试行； （2）《室给水排水和热水供应设计规》（TJ15-74），中国建筑工业，1975，市城市 建设局革命委员会 主编。
现代建筑设计中暖通给排水专业应注意的几个问题
现代建筑设计中暖通给排水专业应注意的几个问题【摘要】为提高住宅居住舒适度，暖通空调现成为现代住宅的必备硬件设施，相应的暖通给排水系统也成为了现代住宅的重要组成部分，对提升建筑品质起到了重要作用。
基于此，本文从建筑暖通给排水工程的重要性入手，分析了暖通给排水工程的常见问题，并提出了相应的完善策略，希望为相关建筑设计人员提供一些有益借鉴和参考。
【关键词】现代建筑设计；暖通空调；给排水专业【中图分类号】TU83【文献标识码】A【文章编号】1002-8544（2017）02-0210-02随着城市化进程的不断推进以及经济的飞速发展，给排水工程在现代建筑中占据了越来越重要的地位，因其直接影响建筑项目的品质，故成为了人们关注的焦点问题。
在此背景下，加强现代建筑设计中的暖通给排水问题研究，具有重要现实意义。
1.建筑暖通给排水工程的重要性随着生活水平的不断提高，人们对住房品质的要求越来越高，作为工程设计人员，也开始面临一些新的问题。
如今，建设中涉及的相关知识越来越多，在技术上、材料上的变化速度加快，单单依靠经验积累、师徒相传的方式，已不能适应现代建筑发展的需要，因此需要更细化的社会分工，这就推动了建筑设计专业化程度的不断提高，使之逐步发展成为了一门独立的学科。
现代建筑设计不但要精通建筑学知识，还要掌握其他相关知识，以解决施工过程中遇到的各种技术难题。
暖通空调、暖通给排水一般使用CAD图纸，但图纸绘制仅仅是初步的计划，如果在施工过程中不进行详细校对，就很容易导致线路交叉严重，给项目协调和工程施工造成非常大的困难。
例如，天花板空调设备中的空间有限，而排气管、空气供应管、水冷凝管、冷却水管、电动桥、消防管等管道都需要安置，如果施工前未在图纸设计中预留足够空间，那么日后管道施工就会遇到困难。
由此可以看出，建筑暖通给排水工程在建筑设计中具有非常重要的作用。
2.建筑暖通给排水工程的常见问题一是管道堵塞问题。
在施工过程中，因为种种原因经常会出现室内给排水管道堵塞问题；二是预埋预留位置问题。
高层建筑给排水系统的设计要点
高层建筑给排水系统的设计要点随着城市化进程的加快和人口的增长，高层建筑成为现代城市中常见的景象。
高层建筑的给排水系统设计是确保居民生活便利和保障建筑安全的重要组成部分。
本文将介绍高层建筑给排水系统设计的要点。
一、系统分析与设计在设计高层建筑的给排水系统前，需要进行充分的系统分析。
首先，对建筑的地形、地质条件和地下水位进行调查，并根据这些信息确定合适的安装位置。
其次，根据建筑的布局和使用需求，结合当地的气候和环境因素，确定合理的水源和排水管道的布置方案。
在确定布局时，要考虑到后期的维护和清洁工作，并确保系统的井然有序。
最后，根据建筑的高度和使用人数，计算并确定合适的管道尺寸和水力参数，以确保水的供应和排水的顺畅。
二、供水系统设计要点1. 水源选择：高层建筑的供水系统可以选用市政供水或地下水源。
在选择时，需考虑供水的稳定性、水质和成本等因素。
2. 储水设备：高层建筑需要配备储水设备，用于存储供水。
储水设备要考虑容量大小、消防供水能力和消毒设备的设置等因素。
3. 压力控制：由于高层建筑涉及到多层供水，需考虑供水压力的控制。
可以采用增压泵等设备，确保每一层都有足够的供水压力。
4. 消防供水：高层建筑需要满足消防供水的要求。
在设计供水系统时，需统筹消防用水和生活用水，确保消防供水的稳定性和足够的水压。
三、排水系统设计要点1. 排水管道的布置和材料选择：高层建筑的排水管道需要合理布置，尽量减少管道的弯曲和水平段，确保排水的快速畅通。
排水管道应选择耐腐蚀、耐高温和耐压的材料。
2. 排水管道的通风：由于高层建筑涉及到大量排水，必须设置合适的排气管道，以减少管道内的负压和积气，确保排水的畅通。
3. 防臭措施：高层建筑的排水系统需要采取防臭措施，以减少恶臭气体的扩散。
可以采用水封装置、降低管道负压、排气罩等方法。
4. 防止反渗透：高层建筑的排水系统需要防止地下水的渗透。
可以采用防水层、防渗排水管道等措施，确保地基的稳定性。
医院建筑的给排水设计
一.前言随着现代医学科学的迅速发展,新技术、新医疗设备层出不穷,从而与之相符的现代化医疗建造———医院,也面临着新的设计理念和新技术的运用。
无论从医院建造物功能、其所处的环境,还是医院建筑设备及装备系统,要求均愈来愈高。
因为它不仅是保障日常工作生活的需要,而且与救治病人、促进康复、避免致残、拯救生命密切相关。
作为给排水专业的设计不仅需要满足医院建造中设备上不同功能的要求,而且必须安全可靠。
医院建造作为功能最为复杂的民用建造之一，对于给水排水设计提出了严峻挑战。
二．设计依据1. 《建造给水排水设计规范》GB50015-2003 (2022 年版)2. 《建造设计防火规范》GB50016-20223. 《消防给水及消火栓系统设计规范》GB50974-20224. 《自动喷水灭火系统设计规范》GB 50084-2001 (2005 年版)5. 《建造灭火器配置设计规范》GB50140-20056. 《室外排水设计规范》GB 50014-2022(2022 年版)7. 《室外给水设计规范》GB 50013-20228. 《给水排水设备安装图集》LS 01~LS 069.《民用建筑太阳能热水系统应用技术规范》 ( GB 50364-2005)10. 《综合医院建造设计规范》GB51039-202211. 《医院洁净手术部建造设计规范》GB50333-200212. 《医院污水处理设计规范》CECS07:200413. 《氧气站设计规范》GB50030-9114. 《压缩空气站设计规范》GB50029-200315. 《医疗机构污染物排放标准》GB18466-200516.《建筑给水排水及采暖工程施工质量验收规范》GB50261-200517. 《民用建造节水设计标准》GB50555-2022三.设计准备给排水专业在进行医院建造设计之前应与业主单位密切沟通，提出本专业设计要求，掌握设计条件情况：1.建造所在地周围水源情况，包括市政给水管网水压，接入点位置及其标高等；2.建造所在地周围市政排水管网市政雨水管网情况，包括管径，对接点位置及其标高；3.医院污水站处理站的位置、处理规模等情况；4.医院热水系统的热源情况，包括热源种类及技术参数等；5.其他附属建造的给水、排水、消防系统的设置情况等。
超高层给排水施工方案
超高层给排水施工方案1. 引言随着城市化进程的加快和人们居住条件的不断改善，超高层建筑在现代城市中越来越常见。
而给排水是超高层建筑中至关重要的一个方面。
本文将介绍超高层给排水施工方案的相关内容。
2. 给排水设计原则超高层建筑的给排水设计必须符合以下原则：•安全性：确保给排水系统在正常使用和突发情况下的安全可靠性，避免漏水、堵塞等问题；•环保性：合理利用水资源，降低污染物排放；•经济性：在保证安全和环保的前提下，尽量降低给排水系统的建设和运营成本。
3.1 给水系统设计超高层建筑的给水系统设计应考虑以下因素：•供水压力：超高层建筑的供水压力应足够，保证每层楼都能得到足够的水压；•防止回流：给水系统应设置适当的阀门和空气阀，防止污水倒流；•消防供水：给水系统还应满足消防用水的需求，确保消防设备正常工作。
3.2 给水施工工艺给水施工工艺包括以下步骤：1.确定供水主管道的位置和尺寸，进行施工准备；2.安装和固定供水管道；3.安装和连接水泵、水箱等设备；4.进行系统调试和水压试验，确保供水系统正常运行。
4.1 排水系统设计超高层建筑的排水系统设计应考虑以下因素：•排水管道的坡度：排水管道的坡度应符合规范要求，确保污水能够顺利排出；•排气装置：排水系统应设置合适的排气装置，防止管道产生负压和空气堵塞；•防臭措施：排水系统应采用适当的防臭措施，减少污水异味的排放。
4.2 排水施工工艺排水施工工艺包括以下步骤：1.确定排水管道的位置和尺寸，进行施工准备；2.安装和固定排水管道；3.安装和连接排水设备，如下水管、排水阀等；4.进行系统调试和漏水测试，确保排水系统正常运行。
5. 施工质量控制超高层给排水施工的质量控制应包括以下方面：•施工材料的选择和检查；•施工过程中的质量监控；•施工完成后的系统检测和试验。
6. 施工安全管理超高层给排水施工的安全管理非常重要。
施工单位应制定相应的安全管理措施，包括：•安全培训和教育；•施工现场的安全管理；•安全设备的使用和维护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代建筑给排水工程设计
摘要：随着国民经济的发展和人民生活水平的不断提高，人们对居住环境条
件的要求也越来越高，因此对给排水工程的要求设计更合理，工艺更先进，施工
更优质，运行更可靠，产品更美观。 对给排水建筑设计也提出了更高的要求。
关键词： 给水排水 工程设计水表设置 节水设计
前言：建筑给排水系统与居民的日常生活息息相关。给排水设计人员应本着
技术、安全、经济实用的原则，努力寻求最佳的给排水设计方案，以适应现代建
筑设计发展的新要求，满足人民群众不断提高的物质文化和生活要求。
一、建筑给排水概述
建筑给水的种类可概括分为生产、生活和消防等三类。建筑给水工程就是为
确保这三类给水的实现而采取的技术措施，即把室外给水工程提供的水量、水压
按照建筑物的需要分配到用水地点，从而为生活和生产提供一定程度的安全和便
利的用水条件。 建筑内部给水系统基本的给水方式有以下几种：
(1)直接给水的方法。通常在一天的任何时间内，给水管网的水量、水压都
能满足建筑物的内部需求得以使用。
(2)水泵与水箱相结合的给水方式。在室外给水管网中压力或周期性低于建
筑物内部给水管网的所需压力，且存在建筑物内部用水不够均匀的现象中适用。
(3)水泵的给水方法。在一天中，室外给水管网中的压力在大部分时间内都
无法满足室内需求，并且存在建筑区内部用水量较大且不均匀的现象中得以应
用。
因此，建筑给排水的工程设计，应根据专业知识科学进行设计。
二、水表设置
2.1分户水表分层设置
水表设于楼梯休息平台处的水表箱内。这种方式实现了水表出户设置，但给
水立管和水表设置在楼梯处影响美观。此种形式适用于南方较暖和地区厨房、卫
生间布置靠近楼梯间位置的住宅。
2.2分户水表在首层集中设置
分户水表集中设置于底层专用房间内或楼梯间处。表后给水管经管道井分别
引至各层住户，每户单独设置一根管道。这种方式对于底层为商店或车库的商住
楼较为合适，其缺点是表后管道增加，投资相应增大。
2.3采用远抄水表或IC卡智能型水表。远抄水表计算准确且无需抄表，磁
卡水表需用户预存入一定数额水费，将充值后的IC卡插入水表的读码器中即可
用水。但是，远抄水表的系统造价高，IC卡表需要用户预付水费。
三、给排水管道敷设
3.1给排水立管敷设
(1)立管安装在厨房、卫生间的墙角处。在以往的住宅设计中多采用这种敷
设方式，它施工方便，但明露管道有碍居室美观，住户在二次装修时大多用轻质
材料给予隐藏起来。管道明装在室内时，应不影响厨房、卫生间各卫生设备功能
的使用。
(2)立管安装在建筑物外墙阴角处。要尽量避免管道全天暴露在阳光直射下。
这种方式南方地区大量采用。管道在外墙敷设，会影响建筑美观，不便于维修。
另外，外墙塑料管长时间在阳光下暴晒易老化，也是应该注意的问题。
(3)立管敷设在管道井内。这种方式居室洁净美观，但管道井占用了卫生间
的面积，且管道施工、维修较困难。在高档特别是中、高层住宅的商品房建筑方
案设计时应尽量考虑卫生间管道井的设置，这样既提高卫生间的使用质量，又可
解决U-PVC排水管水流噪声大的问题，提高居室的环境质量水平。对于卫生间
面积较小的经济适用房给排水立管可考虑敷设在外墙，以增大卫生间的使用空
间。
3.2给水支管敷设
(1)分户支管至用水点间管道沿室内吊顶敷设。优点是敷设较为简单，维修
方便。缺点是给水支管高度须在顶部圈梁处预留钢制套管，管外壁应有防结露措
施，如住户不吊顶，则管道明露，影响美观。
(2)分户支管沿墙敷设于楼（地）面找平层中。这种方法的优点是，管道设
于地面下，较为美观，如在北方寒冷地区，结合室内采暖供回水管一起敷设，效
果更好。但应注意：设于找平层内给水支管施工完毕后，应做严格的水压试验，
并在其位置上做上明显标记，以免住户装修时破坏给水管道。
3.3排水支管敷设
(1)厨房。排水横支管在本层楼板面上接入排水立管，厨房地漏可选用侧墙
式敷设或者取消地漏，洗菜池的S型存水弯安装在楼板地面上，这样整个厨房的
排水支管不会落在下层空间，既可增大厨房的使用空间，也便于住户维修。
(2)卫生间。排水横支管在本层敷设具体措施：①采用下沉式卫生间（或者
局部下沉）。卫生间楼板面下沉300mm（座式大便器）或500mm(蹲式大便器)，
排水横管暗埋在下沉空间里。②卫生间地板面不下沉，而使用后出水式座便器，
地漏采用侧墙式，洗脸盆、浴缸等排水管道也在地面以上敷设与立管相接。在暗
埋排水管道安装时，卫生间地面施工质量一定要严格把关，地坑要经24h“蓄水
试验”无渗漏，防水验收合格后施工，以免给日后使用留下隐患。
(3)有些住宅楼上楼下卫生间、厨房不对应，部分厅或房的上部是卫生间或
厨房，还有的卫生间或厨房的下部是阳台或露台，遇到这种情况时，一般不能在
下层空间的上部敷设排水横管，也不能降低卫生间地坪，排水横管的设置需经特
殊处理。具体作法是在卫生间靠外墙面上敷设排水管，装设后出水式座便器、侧
墙式地漏，出墙式排水栓。
四、智能化建筑对给排水设计的影响
在智能化建筑系统中，与给排水工程有关的地方相对较少，而在给排水设计
工作中，通过对建筑智能化系统所具备的强大数据处理功能及网络优势促使新的
工程目标及新技术的手段对工程目标进行实现。
4.1利用程序控制管理蓄水的进、出水
进水传统的方式是用浮球阀（或液位控制网）来控制，当池内满水时自动关
闭进水。此类方式有阻力大、动作频繁、易磨损、漏水量也大等弊病，频繁的维
修使用户不堪其苦。
4.2水池出水
通过利用程序控制来对水池出水进行管理。通常情况下，将生活及消防水池
进行设置，采用生活泵吸水管抬高的方法，确保消防水量在平时不被挪动，但该
方法的应用也有一些弊端存在：容易促使死水区的水质造成损坏；当水位降低时，
逐渐在吸水喇叭口位置产生漩涡，从而有空气进入，导致水泵的工作出现失稳及
气蚀现象产生。
4.3优化变频调速供水装置的工作作为一项节能技术产品，恒压变量变频调
速供水装置在国内已得到广泛使用。由于其压力传感器设置在靠近水泵的压水管
上，致使装置实际取得的节能数量大大低于节能的理论值。为了改变这种状况，
一种方式是开发、研制新一代变压变量变频调速供水装置，使水泵的工况点贴近
该给水系统的管路特性曲线运行。另一种较简单的方式便是将压力传感器的安装
位置挪至该给水系统的最不利点，这样做系统虽则是恒压运行，实际上已扣减在
非额定流量条件厂虚拟的水头损失，对水泵而言己实际变压变量供水，从而使节
能效果向理论值大大靠近了一步。
五、节水在建筑给水排水设计中的应用
在以往的工程设计中，将市政给水管直接引入地下贮水池，再由水泵提升
到水箱后供水，这样就白白浪费了市政给水管网的自由水头，极不经济。因此应
根据市政管网提供的水压（或在接口处接压力表测出水压），来确定市政管网的
水压能满足一至几层的供水要求，然后进行分区。另对低层的住宅楼，若夜间水
能上到楼顶，而白天高峰期水不能到达顶部时，则应优先选用屋顶水箱的供水方
式，这样即能市政水在夜间贮在屋顶水箱，又能保证白天用水高峰时的流量和压
力。选用变频泵，对高层建筑进行分区供水。低区（市政管网水压达到的楼层）
直接与市政管网连接，对于高区，采用无负压变频泵供水。这样充分利用了市政
管网的可用水头，起到了节能的效果。
结束语；
随着建筑技术的发展，生产工艺的不断改进和提高，对给排水工程的设计、
和运行管理的要求也越来越高。要想使管网达到优质、高效、低能耗运行的目的，
满足给排水建筑设计技术要求，需要有合理的设计方案外，设计人员应不断学习，
提高自身的技术素质，只有这样才能保证建筑给排水的设计质量。
