浅谈卫生纸复卷机的一些知识
复卷机卷纸松紧怎么调【详解】
大家知道卷纸时纸卷过松或者过紧怎么办吗？别担心，下面小编为大家详细介绍一下。
想让卫生纸加工设备好用不容易坏，前提是我们买了设备之后，要经常对设备进行维护保养，质量再好的设备，如果我们不爱护，就会出现问题，其次我们师傅首次去调试设备的时候，要认真观察，不懂的就问师傅，然后自己操作，让师傅在旁边指导，前期调试设备不要怕浪费原纸，就是出现了些小问题，我们也能够很好的解决，这样以后我们在自己操作生产时，就能够做到得心应手了。
小型全自动卫生纸复卷机解决方法：纸卷过松时因为压纸轴压力过小，导致纸卷太松，调整过纸轴大气压力，使压力加大则可解决此问题，如纸卷过紧则恰恰相反。
复卷时原纸传送过紧造成原纸断裂或原纸松垮现象怎么办？解决方法：卫生纸打孔线1、如果原纸过紧造成断裂，是因为复卷速度过快，或传送速度过慢造成，请调整其传送结构调整带轮，使其向主动轮的大端（从动轮的小端）进行调整。
如果出现原纸松垮现象，是因复卷速度过慢，或传送速度过快造成，其调整方法与以上调整相反。
卫生纸加工生产中如果是卫生纸复卷机卷出来的卷两头松中间紧是毛布辊压得太近的问题，你可以调一下毛布辊的松紧就看可以了，平时咱们在生产时要经常清理与保养，这样能避免很多麻烦。
扩展资料：卫生纸复卷机常见故障及解决方法：1 卷出来的纸棒每一卷都重量不一样啊，电脑上圈数定好的，但是重量总是跑解决办法：首先，你卷出来的纸重量不一样有三个原因，一个是你切的每一卷的宽度不同，第二个就是原纸定量横幅有变动，第三个是你没有伸展辊，造成纸在局部有褶皱从而重量变大。
2 现在才开始做，总是浪费好多纸。
怎么能公道利用啊？解决办法：如何充分利用纸，减少浪费。
这个就要你在平时的时候多留意了；首先你要在采购上下功夫，买来的大纸卷的宽度要合适，这样两个边切除的就少些。
其次，你在复卷的时候，尽量不要断纸，不要出现分歧格品，这样就可以减少浪费。
3：切纸机切除的卷纸总是歪的，怎么能调的平整点。

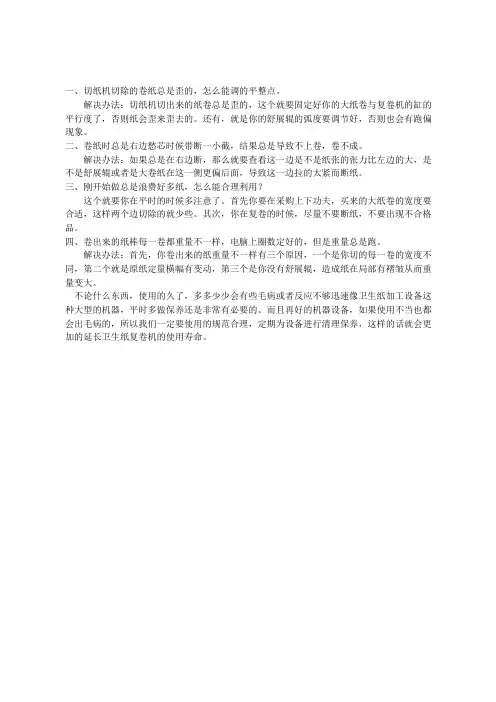

卫生纸复卷机生产过程中出现问题怎么办
一、切纸机切除的卷纸总是歪的，怎么能调的平整点。
解决办法：切纸机切出来的纸卷总是歪的，这个就要固定好你的大纸卷与复卷机的缸的平行度了，否则纸会歪来歪去的。
还有，就是你的舒展辊的弧度要调节好，否则也会有跑偏现象。
二、卷纸时总是右边愁芯时候带断一小截，结果总是导致不上卷，卷不成。
解决办法：如果总是在右边断，那么就要查看这一边是不是纸张的张力比左边的大，是不是舒展辊或者是大卷纸在这一侧更偏后面，导致这一边拉的太紧而断纸。
三、刚开始做总是浪费好多纸，怎么能合理利用？
这个就要你在平时的时候多注意了。
首先你要在采购上下功夫，买来的大纸卷的宽度要合适，这样两个边切除的就少些。
其次，你在复卷的时候，尽量不要断纸，不要出现不合格品。
四、卷出来的纸棒每一卷都重量不一样，电脑上圈数定好的，但是重量总是跑。
解决办法：首先，你卷出来的纸重量不一样有三个原因，一个是你切的每一卷的宽度不同，第二个就是原纸定量横幅有变动，第三个是你没有舒展辊，造成纸在局部有褶皱从而重量变大。
不论什么东西，使用的久了，多多少少会有些毛病或者反应不够迅速像卫生纸加工设备这种大型的机器，平时多做保养还是非常有必要的。
而且再好的机器设备，如果使用不当也都会出毛病的，所以我们一定要使用的规范合理，定期为设备进行清理保养，这样的话就会更加的延长卫生纸复卷机的使用寿命。
复卷机工作原理
复卷机工作原理
复卷机是一种用于对纸张、薄膜等材料进行复卷的机械设备。
其工作原理主要包括以下几个步骤：
1. 引导材料进入复卷机：初步处理的原材料经过轧辊或传送带等装置，被引导进入复卷机的工作区域。
2. 动力驱动：复卷机配备有电机或液压系统等动力设备，这些动力设备提供所需的动力，驱动复卷机的各个部件运转。
3. 引导材料过张：复卷机通常会通过张力控制装置，确保材料的紧张度适当，并避免出现松动或过紧的情况。
在过张的过程中，复卷机可能会使用张力器控制材料的张力。
4. 进行复卷：材料进入复卷辊的加工区域后，复卷辊会使其按一定方式进行复卷。
通常，复卷辊会旋转，并且具有一定的压力，以确保复卷后的材料的紧密度和紧凑度。
5. 切割材料：在完成复卷后，复卷机可能会使用切割装置将材料切割成所需的尺寸或长度。
6. 输出整理：复卷机工作完成后，复卷后的材料可能会通过传送带或其他装置输出，并进一步进行包装、贴标等处理。
需要注意的是，不同品牌或型号的复卷机可能具有稍有不同的工作原理，但通常都是基于上述步骤进行操作的。
华光全自动卫生纸复卷机详析
华光全自动卫生纸复卷机详析作为消费者购买东西时，只要销售人员给出的价格在正常范围内，无论高低，我们都会觉得高，这也是人之长情，更何况我们的纸品机械动则几千，大则几万，购买时，对于价格的诱惑力更是影响更大。
然而，这种生产设备，如果仅凭价格去考察厂家，那就未免太过武断了，为何这样说呢，生产加工设备毕竟是用来赚钱的机器，和我们平时多数购买的用来享受消费的东西还不同，可以这样打个比方，差价5000元，如果是在汽车上，可能是汽车座椅用皮质的或者其他使用户体验更完美，然而在生产设备上，就可以增加几项自动功能，使得设备运转更迅速便捷，安全效率，进一步提高产能，这样使得利益最大化，那么从消费角度来说5000元在汽车上是消耗利益，而在生产设备上是创造利益，所以有时不要过于计较这几千元的差价，更多的是关注这种差价能够给您带来多大的利益。
下面我会配图讲解下目前我们设备的一些情况：1 气动上纸，三轴退纸分别独立调速图上我们可以看出是一个较大的气缸通过杠杆作用来将大轴纸运到机架上，半自动设备因为没有气动配置，所以就需要人工来搬运三四百斤的大轴纸了。
图中红框位置是水平调节装置，在设备的几个边角位置都有这个装置，出于对客户场地的多样性，有时生产场地并不是很平整，这样机器运行起来的振动就较为明显，所以在变焦就可以通过这个装置来控制整个机架的水平情况。
图中三角带连接的则是各个纸轴位置的独立调速装置，使得可以调整每一轴纸出纸时的松紧程度。
资料个人收集整理，勿做商业用途2 打印刀和压合部分纸从大轴纸上退出来，几层纸不能过于松散，所以需要压合，然后经过打印刀，这个打印和平时我们所说的打印还不同，这个打印是通过机架上错位安装的一个打印刀来在纸上做出虚线状的易撕断的打印迹线，如下图所示资料个人收集整理，勿做商业用途在图上我们可以看到卫生纸上的虚线就是在打印刀辊上来完成的。
因为纸行进方向和打印刀辊要有一个角度来在纸上打出直线，所以这个技术要求就要看工程人员的能力了，如果错位距离不合适，做出来的虚线就会是倾斜的，这个您可以实地考察是实际看一看，可以作为考察设备质量的一个小标准哦~资料个人收集整理，勿做商业用途3自动落管和自动推卷卫生纸由于地区习惯和风俗不同，有空心压扁的，有带有空心管的，还有就是我们最常见的实心的卷纸了，而这些都可以在复卷机上来控制资料个人收集整理，勿做商业用途图中向下的箭头指的是自动落管，每次卷好一卷纸后，上部储存的空心管可以自动落下，并且水平方向推到卷纸槽位置，这样就省去了每次都需要人工来往卷纸槽里来放管。
复卷工艺技术
复卷工艺技术复卷是一种将卷筒纸或薄膜材料复卷成平板状或较小卷径的工艺技术。
它主要应用于纸包装、印刷、制袋、胶带和塑料加工等行业。
复卷工艺技术的目的是提高生产效率和产品质量，并满足不同领域的需求。
复卷工艺技术首先需要一台复卷机，它是实现复卷的关键设备。
复卷机通常由卸卷装置、引纸装置、检测装置、切断装置、复卷装置和收卷装置等部分组成。
首先，卷筒纸或薄膜材料通过卸卷装置进入复卷机，然后通过引纸装置引导材料顺利进入复卷装置。
在复卷装置中，材料被切断成所需宽度，并重新卷起来。
最后，复卷好的材料通过收卷装置完成复卷过程。
在复卷过程中，需要注意以下几个关键步骤。
首先是引纸装置的设计，它需要保证材料的平稳引导，防止产生皱纹和断裂。
其次是切断装置的设计，它需要保证切断的精度和速度，以及材料的边缘质量。
同时，切断装置还需要防止材料的错位和崩边现象。
最后是复卷装置的设计，它需要保证复卷的紧密度和平整度，避免产生卷心间隙和卷筒高度不一致等问题。
复卷工艺技术的优点主要体现在以下几个方面。
首先，复卷可以将卷筒纸或薄膜材料复卷成平板状或较小卷径，便于储存、搬运和使用。
其次，复卷可以提高材料的整齐度和平整度，减小卷筒纸或薄膜材料在使用过程中的纠结和打结现象。
同时，复卷还可以使材料的表面更加光滑和平整，提高产品的外观质量和印刷效果。
另外，复卷还可以减少材料的浪费，提高生产效率和经济效益。
复卷工艺技术的应用范围非常广泛。
在纸包装行业中，复卷被广泛应用于纸张、纸板、纸盒和纸箱等产品的生产过程中。
在印刷行业中，复卷可以将卷筒纸复卷成平板形式，方便印刷机的印刷和加工。
在制袋行业中，复卷常用于塑料薄膜的复卷和制袋过程中。
在胶带行业中，复卷被应用于胶带的切割和复卷过程中。
在塑料加工行业中，复卷可以将薄膜材料复卷成较小卷径，便于包装和储存。
总之，复卷工艺技术是一种重要的包装和加工技术。
它通过复卷机将卷筒纸或薄膜材料复卷成平板状或较小卷径，提高生产效率和产品质量，并满足不同领域的需求。
复卷机设备简介
2021/6/9
Acelli复卷机
2021/6/9
卸纸平台
卷取
整体结构
压光机
１＃退纸架
２＃退纸架
３＃退纸架
4#退纸架
2021/6/9
液压站
安全模块 CPU
通信网络
主机
ＥＴ２００Ｍ
转发器
2021/6/9
操作员站
通讯网络
088H1柜
直径传感器
2021/6/9
压光机
压光机OP
1#退纸架
2021/6/9
切刀架
1、自动化部分包括：刀架打开/闭合；安全盖打开/闭合；安全 绳；安全条；刀固定气囊以及相关检测到位的光电开关。 2、底刀电机由电源柜统一供电，无连锁。 3、两把边刀方向相反不能替换使用，其余刀均可替换使用。
2021/6/9
卷取
纸芯夹
纸芯顶
安全销
卷取部分
卸纸平台 ◇复卷完毕后把纸卷放到地面 液压控制：开关阀 ◇一般连锁：开机时间不允许UP
卸纸平台的位置会影响到复卷加速 断纸检测会影响到复卷的加速
2021/6/9
画面显示 退纸架选择 操作设定面板
OP 7
2021/6/9
操作画面（主画面）
2021/6/9
主画面
2021/6/9
Assigns the profibus address at the converter
设定变频器的Profibus地址
From operator interface, set the following parameters:
从操作面板中设定以下参数
- P 60 = 4 - P918 = 10 - P 60 = 1
复卷机机械结构和控制工艺
复卷机机械结构和控制工艺复卷机作为造纸行业的最后一道工序，是造纸机械中运行速度最快的机械设备，它的车速可以达到 1500～1800m/min 甚至车速可以最高达到 3000m/min 以上，复卷机在造纸行业起着不可忽略的重要作用，从抄纸机下来的纸卷必须经过复卷机的复卷才能得到我们所需要的成品纸卷，而成品纸卷的质量的好坏不但是有造纸机决定的，复卷机的作用也是特别重要。
复卷机的工作原理是：把从抄纸机上生产下来的大幅纸卷安装在复卷机的退纸架上，为了使纸幅保持一定的张力，必须在退纸架上安装制动装置，退纸架上安装有制动电机，如果在复卷过程出项断纸，制动装置也可以快速制动而减少纸张损失。
纸幅通过引纸辊、导纸辊和复卷机纵切机构切成我们所需要的宽度，然后根据所需要的紧度和成品纸卷的直径大小而复卷成纸卷。
复卷机的主要结构参数就是它能复卷的纸卷的宽度、复卷机能达到的最高车速、成品纸卷的质量、退纸辊的和卷纸的最大直径、切纸的方法。
复卷机的型式较多，根据需要在复卷机中还可以配备其他装置，成为联合机台。
复卷机基本上可以分为下列五种：上引纸复卷机、下引纸复卷机、单辊复卷机、专用复卷机和薄纸复卷机。
由于本课题研究对象主要针对下引纸复卷机，所以一下就对双底辊下引纸复卷机进行介绍和说明。
一、双引辊下引纸复卷机的概述下引纸复卷机的机械结构图如图 2-1 所示，从复卷机机械结构图可以看出，下引纸复卷机是从复卷机机台下面送入纸幅的，使纸幅绕过某一个支承辊然后卷上纸卷进行卷曲的，纸从退纸卷上下来，通过下方的引纸辊，然后纸幅通过固定位置的纵切机构，绕过前支承辊（按纸行方向数第二辊）或后支承辊，然后卷在卷纸轴上。
在复卷过程中，纸幅通过退纸辊，使其形成的张力力图把纸卷拉向支承辊，通过张力的作用使逐渐增大的纸卷得以稳定，并可以使复卷机在高速卷取时能保证纸卷质量的。
下引纸复卷机还可以通过变化的两个支承辊的传动转矩差，通过控制压纸辊和纸卷间的压力调节，这样可以对成品纸卷的进行压力控制，对纸卷质量可以做到很好的控制。
复卷机参数设置【详解】
以下为复卷机技术参数：复卷机叫法：在广东俗称纸球机，亦称卫卷（卫生卷纸）分类：压花，平纹（无压花）压光作用：对纸表面进行处理，增强纸的光度，手感更柔软打孔线：疏密程度取决于纸的材质；木浆纸，因其展延性好，打孔密度宜密草浆纸，再生纸：因其展延性稍差，所以打孔密度可以较疏打孔刀：同一机台一般需配两套打孔刀，以满足客户不同的打孔要求；出厂时，应根据客户原纸材质安装对应的打孔刀，另外一套备用.复卷机：打孔是复卷机最基本的功能，所以通常亦称打孔复卷机卷纸层数：无压花（平纹）纸，一般为3层复合压花纸：一般为2层复合退纸架：机台标准配置为3层，无2层配置下单时应明确的机台参数：1、原纸宽度：机型：1092型，1575型，1760型，2400型，2800型，3100型1092型：有效宽度为1350mm，非标可达1400mm；国内少做，国外较多；1575型：有效宽度为1740mm，我司可达1800mm；1760型：有效宽度为1950mm，2050mm，非标可达2100mm，我司可达2200mm； 2400型：有效宽度为2300mm，2700mm，我司为2500mm；2800型：有效宽度为2800mm；3100型：有效宽度为3100mm。
2、原纸最大直径：1500mm若直径大于1500mm，则需要采用先进伺服系统驱动；太重，影响刹车，建议不用（2800x1500的原纸约重为1吨）3、原纸纸芯内孔直径：标准为76.2mm国外有120mm的我司则为75mm4、原纸材质：草浆纸（禾草、稻草）、木浆纸、再生纸；克重一般在13g--30g范围内，非洲有达35g的；纸球一般为13g--25g5、压花情况：单压花、双压花、钢对钢压花a、单压花：钢棍：分为车花辊、蚀花辊；车花辊，花型机床直接可以车成，多为菱形等；可匹配底辊为胶辊、毛布辊、羊毛滚3种；蚀花辊, 花型成型难度较高，不能用机床直接车成，如圆点；可匹配底辊为胶辊、羊毛辊2种b、双压花：两组压花装置分别为:面辊+钢轨、钢棍+底辊；点对点压花：工艺难度高，成本高；采用车花钢辊对羊毛辊，优点是成型效果好，缺点是易损坏原纸纤维；因此，只有纯度不小于70%的木浆纸才能采用羊毛辊作为底辊c、钢对钢压花:目前，国内加工工艺水平还比较低，造价高；必须100%纯木浆纸才可以采用钢对钢压花；国外，有电雕花辊；国内有仿电雕；电雕花辊，几万元每条；蚀花辊，几千元每条；台湾，一台配置电调花辊的手帕纸机，卖到36万6、压边纹：复合效果好，不易开裂；起卷效果好，显得量足；外型美观采用镀鉻钢辊和蚀花钢轮组成压纹装置，属钢对钢压花；独立气动式，一只气缸控制一组压边纹7、压光：钢对胶；若是分切机，还可以是钢对钢；压光纸克重需为18--25g，压光后约少2g；而压花纸克重则需达18--25g；不同压花同时进行，可同压边纹同时进行；手感柔软，纸面光泽；8、动力：变频调速，7.5--18.5kw；平纹，只需5.5kw；经济型：变频调速，采用普通型电机；高档型：采用专业变频电机；不停机：采用伺服调速，分步传动9、传动：传统：链条和齿轮；需经常添加润滑油，否则，容易跳动，运行不稳定；时有污染原纸，影响产品品质；我司：采用同步带传动，噪音小，干净卫生10、机头：传统：角铁、槽钢焊接而成；平衡性、稳定性差，打孔效果不理想，打孔刀容易损坏；我司：采用墙板式；墙板有模具统一制作，平衡性、稳定性高；安装方便；成本稍高第9、第10为我司机械两大亮点11、操作：传统：人机界面我司：触摸屏12、编程：PLC13、机器速度：200米/分钟最大车速：180米/分钟；eg：已知，1760型，原纸宽度2000mm，成品直径100mm，成品高度100mm，计算分钟产量？5--6条/分钟x20个（2000mm/100mm）=100个/分钟14、功能：a、退纸架有断纸自动停机保护；b、张力调节：皮带轮：适用于原纸较小；变速箱：适用于直径达1800mm以上原纸，成本较高；c、节距调节：标准节距为115mm鬼佬：有120mm的有节距等于宽度的，即成品节距和宽度相等，此钟情况需采用变速箱调速15、直径控制：通过磁棒、气缸等配件组成系统；便于匹配大回旋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈卫生纸复卷机的一些知识
一、复卷机的复卷质量
复卷机的复卷质量是由三方面决定的：
1：放卷的张力控制：在复卷一套纸卷期间，应尽量避免改变复卷张力，以确保复卷纸机卷紧度内外均匀一致。
其次在复卷过程中，如果纸幅的张力控制太小，纸卷将会产生松垮或在底辊上打滑，造成皱褶，纸页交织等纸病。
而张力控制太大，又会造成爆卷或损伤纸芯。
因而，使纸幅在复卷运行过程中，张力的实际控制值保持恒定与在张力闭环控制系统中装有调试良好的惯性瞬时补偿调节器是十分必要的。
2：压纸辊的线压力，压纸辊在复卷过程中给纸卷的加压，在复卷的初始阶段，由压纸辊提供纸卷额外的载荷，和前后底辊一起作用给纸卷提供一个复卷力。
随着卷径的增加，压纸辊的位置逐渐上升，压纸辊所提供的载荷也逐渐减小，在卷径达到一定值时，压纸辊所提供的载荷为零，此时，它仅作为维持纸卷位置的设备存在。
压纸辊的压力控制程序必须根据纸张质量和最终直径进行选择，。
在一般情况下，压纸辊压力是根据预先设置好的压力曲线自动控制的，操作人员无需更改。
3：前后支承辊的速差。
支承辊的速度差形成复卷力，复卷力的大小决定了纸卷紧度的大小，提高复卷机复卷力可以增加纸卷的紧度
二、卫生纸复卷机的复绕
卫生纸复卷机的复绕包括依序安装的上复卷辊、下复卷辊、后复卷辊及与该后复卷辊具有相同线速度的压辊，其特征在于所述压辊在原纸的复绕和上复卷辊提速拉断原纸过程中适时地通过一驱动机构的驱动与后复卷辊开合地接触。
由于采用压辊可开合地与后复卷辊接触的结构，使花纹卫生纸在进行正常的复卷时，压辊不与后复卷辊接触，从而保证花纹卫生纸不会产生变形，使其成品具有良好的膨松度和柔软度，保证使用者的手感效果良好。
而在上复卷辊进行提速断纸时，压辊又适时地与后复卷辊压合，保证卫生纸切断的准确性、可靠性和工作的连续性。
三、常见故障的排除
复卷机在使用的情况下，故障发生是不可避免的，在遇到生产作业故障时，我们应该怎么办呢？根据恒源机械根据多年的经验总结出以下几点排除卫生纸复卷机故障我们分两步：第一、一台全开卫生纸生产加工设备的光电保护功能失灵，经过应急处理后机器仍可工作，但是因为没有了保护检测，操作人员很担心人身安全，从而导致工作效率低下。
第二、拆下电路板，进行目测检查，发现电源桥堆周围的基板变色，断定桥堆已烧坏，换上桥堆加电试车，仍没有反应。
用万用表测量，新换的桥堆也已烧坏，由此判断有短路部分。
从桥堆往下逐个检查元件，发现一三端稳压块（7805）被击穿，买来元件更换，加电后电路板上的电源指示灯亮了。
操作人员将电路板装到机器上，并按照正常程序操作，检查光电保护功能是否起作用，用手遮住光眼，下落的刀立即停下来，试了好几次，均正常。
文章来源：卫生纸机/。
