复合材料结构力学作业
复合材料结构力学设计作业
1 一． 对材料AS4/3501-6进行设计
已知61.1,134.0,3.0,86.6,65.9,2.147ρυmmtGPaGMPaEMPaETL
MPaSMPaYMPaYMPaXMPaXCTcT105,186,4.49,1468,2356
最大正应力准则为pipiTpiTpiCpiTSYYXXR1222221111,,min
1 2
50 mm 100 mm
STEP I Special Stacking Sequence (SSS)
（一） 在Task I载荷作用下
已知Longitudinal Load =100 kN，Transverse Load =-5 kN， Shear Load =30 kN
外加载荷可等效为mkNNNNNTT/600502000122211
对0nS度铺设层合板,
MPaT447837314925}{,带入最大正应力准则得
N=max{6.3349,2.0054,42.6476}=42.6476，所以0nS所需的最小层数为42.6层，且12σ先破坏
对90nS度铺设层合板
MPaT447814925373
N=max{0.2541,302.1255,42.6476}=302.1255，所以90nS所需的最小层数为302.1255层，且22σ先破坏
对(45)nS度铺设层合板
45度 MPaT3.19125.1801.5496, N=max{2.3328,3.6538,18.2124}=18.2124
-45度 MPaT3.19127.3808.1218, N=max{0.51732,7.7065 ,18.2124}=18.2124 复合材料结构力学设计作业
2 所以对(45)nS度铺设层合板,共需要18.21*4=72.84层，且12σ先破坏
对(0/60)nS度铺设层合板
0度 MPaT7.2272.65.6366, N=max{2.7022,0.0333,2.1686}=2.7022
+60度MPaT8.4507.1852267, N=max{0.9622,3.7591,4.2933}=4.2933
-60度MPa2237.3815.1918T, N=max{1.3069,7.7267,2.1248}=7.37267
所以对(0/60)nS度铺设层合板,共需要7.37*6=44.22层，且22σ先破坏
绘制在表格中，如下所示：
层合板铺层 层合板层数 层合板厚度（mm） 层合板质量(g) 取整数层 取整后每层厚度(mm) 最先破坏层
0ns 42.6 5.7084 47.4628 44 0.1297 12σ
90ns 302.13 40.485 325.9043 302 0.1341 22σ
45ns 72.84 9.7606 78.5728 74 0.1319 12σ
0/60ns 44.22 5.9255 47.7003 48 0.1234 22σ
从上表中可以看到，0ns所需的层数最少，即质量最轻
对])45/45/(90/0[zyx铺层，设+45度和-45度的层数相同
(1) 当0度铺层占10%,90度铺层占0%时, 则45度和-45度各占45%时
0度 MPaT43987030809}{, N=13.08
+45度 MPaT6.24899.1484.9050}{, N=23.71
-45度 MPaT6.24891.5855.268}{, N=23.71
代入最大正应力准则进行校核，经比较得,N=23.71,所以共需要23.71*2=47.42层
(2) 当0度铺层占10%,90度铺层占10%时, 则45度和-45度各占40%时
0度,MPaT48243327954}{, N=max{11.865,2.328,4.5905}=11.865
90度, MPaT482155514524}{, N=max{9.8937,31.48,4.5905}=31.48
45度, MPaT200232211831}{, N=max{5.0216,6.5182,19.07}=19.07
-45度, MPaT6.20017.8005.1598}{, N=max{0.6783,16.2085,19.0629}=19.0629 复合材料结构力学设计作业
3 代入最大正应力准则进行校核，经比较得,N=31.48,所以共需要31.48*2=62.96层
(3) 当0度铺层占10%,90度铺层占20%时, 则45度和-45度各占35%时
0度 MPaT53518327248}{, N=11.57
90度 MPaT534158310498}{, N=32.04
+45度 MPaT177943414048}{, N=16.94
-45度 MPaT17785.9652.2702}{, N=19.53
经比较得,N=32.04,所以共需32.04*2=64.08层
(4) 当0度铺层占10%,90度铺层占25%时, 45度和-45度各占32.5%
0度,MPaT5659027327}{, N= 11.6
90度, MPaT3.5655.16149092}{, N= 32.6822
45度, MPaT171648115117}{, N= 16.3429
-45度,MPaT.1.17169.10427.3118}{, N= 21.1113
经比较得,N=32.68,所以共需要32.68*2=65.36层
(5)当0度铺层占10%,90度铺层占30%时, 则45度和-45度各占30%时
0度 MPaT606927618}{, N=11.72
90度 MPaT8.59916557933}{, N=15.95
+45度 MPaT167552516207}{, N=22.67
-45度 MPaT16756.11202.3477}{, N=33.49
经比较得,N=33.49,所以共需要33.49*2=66.98层
(6)当0度铺层占10%,90度铺层占40%时, 则45度和-45度各占25%时
0度 MPaT68313028732}{, N=12.2
90度 MPaT6839.17608.6107}{, N=15.64
+45度 MPaT164260618561}{, N=26.0
-45度 MPaT164212854062}{, N=35.65
经比较得,N=35.65,所以共需要35.65*2=71.3层
(7)当0度铺层占10%,90度铺层占50%时, 45度和-45度各占20%
0度,MPaT79325530507}{, N= 12.95 复合材料结构力学设计作业
4 90度,MPaT5.7936.19028.4691}{, N= 38.5
45度,MPaT165968521327}{, N= 15.8
-45度,MPaT6.16589.14724888}{, N=14.3
经比较得,N=38.5,所以共需要38.5*2=77层
(8)当0度铺层占10%,90度铺层占60%时, 则45度和-45度各占15%时
0度 MPaT94637832990}{, N=14
90度 MPaT2.9463.20863607}{, N=42.2
+45度 MPaT172076224781}{, N=16.3
-45度 MPaT172017024701}{, N=34.46
经比较得,N=42.2,所以共需要42.2*2=84.4层
(9)当0度铺层占10%,90度铺层占75%时, 则45度和-45度各占6.25%时
0度 MPaT145062239942}{, N=16.95
90度 MPaT8.144925721729.6-}{, N=52.07
+45度 MPaT196487734490}{, N=18.7
-45度 MPaT5.196323173722}{, N=46.9
经比较得,N=52.07,所以共需要52.07*2=104.14层
(10)当0度铺层占25%,90度铺层占0%时, 则45度和-45度各占37.5%时
0度 MPaT50756820231}{, N=8.5883
+45度 MPaT16329.1-8284.7}{, N=15.55
-45度 MPaT9.16326.4949.2475}{, N=10.01
经比较得,N=15.55,所以共需要15.55*2=31.10层
(11)当0度铺层占25%,90度铺层占10%时, 则45度和-45度各占32.5%时
0度 MPaT56526519118}{, N=8.11
90度 MPaT5.5635.10725.9458}{, N=21.71
+45度 MPaT134712610829}{, N=13.85
-45度 MPaT5.13465.6844.1169}{, N=12.83 复合材料结构力学设计作业
5 经比较得,N=21.71,所以共需要21.71*2=43.42层
(12) 当0度铺层占25%,90度铺层占25%时, 则45度和-45度各占25%时
0度,MPaT6831819099}{, N= 8.1
90度,MPaT2.68314117.5669}{, N=23.09
45度,MPaT116722213964}{, N=max{5.93,4.5,11.1}=11.1
-45度,MPaT1.11676.9006.534}{, N=max{0.36,18.23,11.1}=18.23
三维编织复合材料力学性能研究进展
2016 NO.05SCIENCE & TECHNOLOGY INFORMATION工 业 技 术
65 科技资讯 SCIENCE & TECHNOLOGY INFORMATION三维编织复合材料是三维编织技术和现代复合材料技术结合的产物,是对结构和多功能复合材料的需要而发展起来的一种高新纺织技术,编织复合材料在生产工艺中应用越来越广泛。三维编织复合材料的纤维结构为网状结构,使得材料形成一体,增加了其强度,不存在二次加工造成的损伤。并且三维编织复合材料具备传统复合材料比强度、比模量高的特性,还具备不分层和较高的损伤容限的优点。从一般的二维编织到三维编织的研究过程中对如何确定三维编织复合材料的力学性能,以及失效行为对工业设计尤为重要。纤维增强复合材料的编织方法的制备始于20世纪70年代,最初的目的是为了提高其层间属性。国内外学者对于编织复合材料的力学行为进行了细观结构力学模型、数值仿真以及工程弹性常数预测等多方面研究。1 三维编织复合材料细观力学模型在细观结构力学模型研究方面,由于三维编织复合材料的内部结构相当复杂,很少进行全编织分析,一般取其一部分代表性体积单元作为研究对象。V.R等[1]基于叠加原理,对单胞建立解析模型,通过理论分析对模型的3个主方向的弹性模量与泊松比的大小进行了预测,为今后的模拟提供了依据。在实验研究方面,SR [2]通过模型基础利用实验方法预测工程弹性常数。得到纤维倾角较小情况的三维编织复合材料的纵向、横向的弹性模量以及整体材料的强度。Jialu Li等[3]利用实验研究割边对三维编织复合材料编织方向上拉伸、压缩以及弯曲的力学性能。南京航空航天大学许希武等[4]基于三维五向编织复合材料的细观结构胞元。采用细观有限元方法建立了材料宏观等效弹性性能的力学分析模型。陈光伟等[5]针对三维多向编织复合材料结构件承载细观结构优化设计的问题,以三维编织复合材料T型梁为对象,对其抗弯性能进行模拟分析。2 三维编织复合材料模型数值模拟在数值模拟研究方面,Fang G等[6]除在考虑纤维和基体内部的破坏模式外,还利用内聚力模型引入纤维和基体界面的破坏。通过有限元模拟建立胞元,得到三维四向编织复合材料的细观力学性能,得出界面强度对材料的非线性以及弹性模量影响较大。Liang Jun等[7]根据三维四向编织复合材料的几何构型,将纱线界面简化为八边形,建立胞元模型。将随机函数理论引入单元模型,通过数值模拟研究纱线畸变对三维四向编织复合材料的力学性能的影响。YANG等[8]基于经典层合板理论,通过将复合材料胞元考虑成多个倾斜的单向板的组合,建立纤维倾斜模型的方法,利用有限元模拟方法预测三维编织复合材料的弹性性能。宛琼等人[9]依据三维四向编织复合材料的结构特点,建立了能真实反映其空间构型的“双纽线”单元体模型,采用有限元方法对三维四向编织复合材料在制备冷却阶段的热变形行为以及残余应力和残余应变的分布状况。天津工业大学焦亚男等[10]从单元体角度分析了变截面三维编织复合材料织造过程中增加或减少纱线的机制。通过比较分析单元数量减少法和尺寸减缩法对具体实施法案的工艺制备,及其适应性和两种方法的优缺点的关系,建立了纤维交织的空间结构几何模型。另外,国防科技大学罗征[11]等人在“双纽线”、六面体界面交织型、米字型等单胞微观模型的基础上建立“贝塞尔”单胞模型。该模型较好地模拟了三维四向编织复合材料纤维走向与微观结构。3 三维编织复合材料弹性常数预测弹性模量以及强度的预测是编织复合材料的研究的重点,D．L[12]基于三维五向编织复合材料的微观构型。单胞的几何特性与其在预成型的位置和取向的有关,通过四步法建立了三胞元模型,采用纤维和基体界面的一些强度准则进行失效分析,预测了三维五向编织复合材料的工程弹性常数,分析了界面破坏及相应力学性能的影响。Hui-Yu Sun等人[13]基于单层板的横观各向同性性质以及Tsai-Wu强度失效准则。通过建立三维编织复合材料的纤维倾斜模型对其强度进行理论预测。结果表明,三维编织复合材料模型的编织角对弹性模量和强度有很大影响,轴向纤维的拉伸力学性能也随编织角的变化影响。Xiao等人[14]对二维编织复合材料的细观力学性能进行预测。将编织复合材料的胞元分成多个子胞元,并利用壳单元通过对每个子胞元单元模型进行简化,最终得到的强度值与实验结果差别不大。①作者简介:田龙(1995—),男,汉,河南商丘人,郑州大学力学与工程科学学院,研究生,研究方向:安全工程。DOI:10.16661/ki.1672-3791.2016.05.065
复合材料层合板低速冲击后剩余压缩强度研究
２０１２年８月 第３０卷第４期 西北工业大学学报 Ｊｏｕｒｎａｌ ｏｆ Ｎｏｒｔｈｗｅｓｔｅｒｎ Ｐｏｌｙｔｅｃｈｎｉｃａｌ Ｕｎｉｖｅｒｓｉｔｙ Ａｕｇ． ２０１２ Ｖｏ１．３０ Ｎｏ．４
复合材料层合板低速冲击后剩余压缩强度研究
姚振华，李亚智，刘向东，李 彪，李 玺
（西北工业大学航空学院，陕西西安７１００７２）
摘要：应用有限元显式算法计算层合板冲击后压缩强度（ＣＡＩ值）。建立实体单元与ｃｏｈｅｓｉｖｅ界面
单元相结合的层合板有限元分析模型。首先进行层合板受离面低速冲击中损伤过程的数值模拟，再
以该步分析结果（损伤状态）作为初始损伤，进行面内压缩下层合板破坏过程数值模拟。从而实现了
层合板从冲击损伤到冲击后压缩破坏的全过程分析。模型应用面内和层间损伤逐渐累积的算法。通
过不同加载速率下的分析，考察了显式算法在准静态ＣＡＩ计算中的可用性。冲击损伤特征、冲击后压
缩破坏特征及ＣＡＩ的计算值与试验结果有良好的一致性，表明文中所采用的模型、算法与损伤处理方
法是合理的
关键词：复合材料，计算机模拟，分层，有限元法，冲击阻抗，冲击后压缩，低速冲击
中图分类号：Ｖ２１４．８，０３４７．３ 文献标识码：Ａ 文章编号：１０００－２７５８（２０１２）０４－０５１８－０６
纤维增强复合材料层合结构在受低速冲击后，
损伤将严重削弱结构的压缩强度，对结构安全性形
成潜在的威胁。所以研究复合材料层合板的低速冲
击损伤及剩余压缩强度（ＣＡＩ值）具有重要的意义。
目前计算ＣＡＩ值的方法主要有４种…：（１）软化夹
杂法，将冲击损伤等效成规则形状的软化夹杂，然后
用应力准则、应变准则或其他准则判定板的失效；
（２）子层屈曲法，将冲击损伤看作大小不同的多个
规则形状的分层，认为压缩破坏过程是各个子层不
断发生屈曲失效的过程，当所有子层都屈曲时，结构
发生破坏；（３）开口等效法，用一个圆孔或椭圆孔取
代冲击损伤，之后用孔边断裂韧性来判定板的破坏；
复合材料力学沈观林编着清华大学出版社
《复合材料力学》沈观林编著 清华大学出版社
第一章复合材料概论
1.1复合材料及其种类
1、 复合材料是由两种或多种不同性质的材料用物理和化学方法在宏 观尺度上组成的具有新性能的材料。
2、 复合材料从应用的性质分为功能复合材料和结构复合材料两大 类。功能复合材料主要具有特殊的功能。
3、 结构复合材料由基体材料和增强材料两种组分组成。其中增强材 料在复合材料中起主要作用，提供刚度和强度，基本控制其性能。基 体材料起配合作用，支持和固定纤维材料，传递纤维间的载荷，保护 纤维。
根据复合材料中增强材料的几何形状， 复合材料可分为三大类：颗粒
复合材料、纤维增强复合材料（fiber-reinforced composite）、层禾口
复合材料。
（1） 颗粒：非金属颗粒在非金属基体中的复合材料如混凝土；金属颗
粒在非金属基体如固体火箭推进剂；非金属在金属集体中如金属陶
'瓷O
（2） 层合（至少两层材料复合而成）：双金属片；涂覆金属；夹层玻璃。
（3） 纤维增强：按纤维种类分为玻璃纤维（玻璃钢）、硼纤维、碳纤维、 碳化硅纤维、氧化铝纤维和芳纶纤维等。
按基体材料分为各种树脂基体、金属基体、陶瓷基体、和碳基体。
按纤维形状、尺寸可分为连续纤维、短纤维、纤维布增强复合材 料。
还有两种或更多纤维增强一种基体的复合材料。如玻璃纤维和碳 纤维增强树脂称为混杂纤维复合材料。
5、常用纤维（性能表见P7表1-1）
玻璃纤维（高强度、高延伸率、低弹性模量、耐高温）
硼纤维（早期用于飞行器，价高） 碳纤维（主要以聚丙烯腈 PAN纤维或沥青为原料，经加热氧化，碳 化、石墨化处理而成；可分为高强度、高模量、极高模量，后两种成 为石墨纤维（经石墨化2500~3000°
C）；密度比玻璃纤维小、弹性模 量比其高；应力一应变关系为一直线，纤维断裂前是弹性体；高模量 碳纤维的最大延伸率为 0.35%,高强度的延伸率为 1.5%;纤维直径 6~10卩m;各向异性，沿纤维方向热膨胀系数 a i=-0.7X 10-6~-0.9X

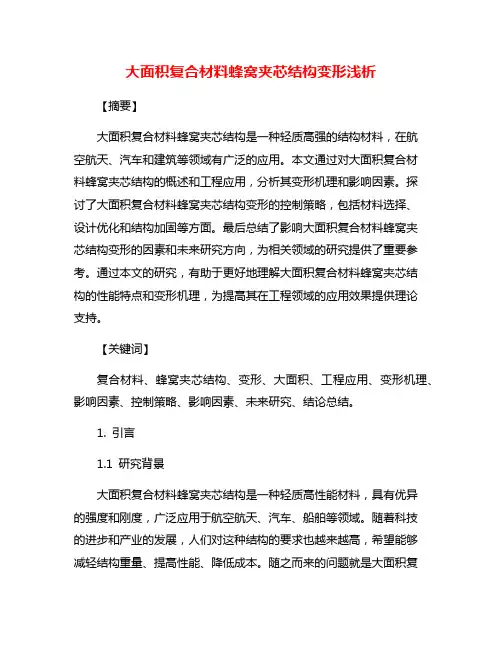

大面积复合材料蜂窝夹芯结构变形浅析
大面积复合材料蜂窝夹芯结构变形浅析
【摘要】
大面积复合材料蜂窝夹芯结构是一种轻质高强的结构材料，在航空航天、汽车和建筑等领域有广泛的应用。本文通过对大面积复合材料蜂窝夹芯结构的概述和工程应用，分析其变形机理和影响因素。探讨了大面积复合材料蜂窝夹芯结构变形的控制策略，包括材料选择、设计优化和结构加固等方面。最后总结了影响大面积复合材料蜂窝夹芯结构变形的因素和未来研究方向，为相关领域的研究提供了重要参考。通过本文的研究，有助于更好地理解大面积复合材料蜂窝夹芯结构的性能特点和变形机理，为提高其在工程领域的应用效果提供理论支持。
【关键词】
复合材料、蜂窝夹芯结构、变形、大面积、工程应用、变形机理、影响因素、控制策略、影响因素、未来研究、结论总结。
1. 引言
1.1 研究背景
大面积复合材料蜂窝夹芯结构是一种轻质高性能材料，具有优异的强度和刚度，广泛应用于航空航天、汽车、船舶等领域。随着科技的进步和产业的发展，人们对这种结构的要求也越来越高，希望能够减轻结构重量、提高性能、降低成本。随之而来的问题就是大面积复合材料蜂窝夹芯结构变形的研究，因为结构在使用过程中会受到外部力的作用，从而导致变形，进而影响结构的使用寿命和安全性。
对大面积复合材料蜂窝夹芯结构的变形进行深入研究，探索其变形机理和控制策略，对于提高结构的稳定性和安全性具有重要意义。通过分析变形机理和影响因素，制定相应的控制策略，可以有效控制结构变形，延长结构的使用寿命，提高结构的可靠性。本文旨在对大面积复合材料蜂窝夹芯结构的变形进行浅析，探讨其影响因素和控制方法，为该领域的研究提供一定的参考和借鉴。
1.2 问题提出
在大面积复合材料蜂窝夹芯结构中，变形问题一直是制约其工程应用的关键因素。由于复合材料和蜂窝夹芯结构具有轻质高强的特点，使得在应用过程中常常会受到较大的力的作用，从而引起结构的变形。这种变形不仅会影响结构的稳定性和强度，还会影响整体的美观度和使用寿命。如何有效地控制大面积复合材料蜂窝夹芯结构的变形问题，成为当前研究的热点和难点之一。
复合材料2
第1章绪论
1.复合材料的定义(Composition Materials , Composite)
复合材料是由两种或两种以上物理和化学性质不同的物质组合而成的一种多相固体材料。复合材料=基体(连续相)+增强材料(分散相)
分散相是以独立形态分布在整个连续相中，两相之间存在着相界面。分散相可以是增强纤维，也可以是颗粒或弥散的填料。
2.复合材料常见分类方法：
1）按性能分：常用复合材料、先进复合材料
2）按用途分：结构复合材料、功能复合材料
3）按复合方式分：宏观复合、微观复合
4）按基体材料分：聚合物基、金属基、无机非金属基
5）按增强体形式分：纤维增强复合材料、颗粒增强、片材增强、叠层复合
3.复合材料在结构设计过程中的结构层次分几类，各表示什么？在结构设计过程中的设计层次如何，各包括哪些内容？
三个结构层次: 一次结构——单层材料——微观力学一次结构
二次结构——层合体——宏观力学二次结构
三次结构——产品结构——结构力学三次结构
设计层次：单层材料设计、铺层设计、结构设计
4.复合材料力学主要是在单层板和层合板这两个结构层次上展开的，其研究内容分为微观力学和宏观力学两部分。
第2章 复合材料界面和优化设计
1.复合材料是由两种或两种以上不同物理、化学性质的物质以微观或宏观形式复合而成的多相材料。
2.复合材料界面机能：
1）传递效应：基体可通过界面将外力传递给增强物，起到基体与增强体之间的桥梁作用
2）阻断效应：适当的界面有阻止裂纹扩展、中断材料破坏、减缓应力集中的作用
3）不连续效应：在界面上产生物理性能不连续性和界面摩擦现象，如抗电性、电感应性、磁性、耐热性等
4）散热和吸收效应：
5）诱导效应
3.界面效应既与界面结合状态、形态和物理、化学性质等相关，也与界面两边组元材料的浸润性、相容性、扩散性等密切相关。
4.聚合物基复合材料是由增强体与聚合物基体复合而形成的材料。

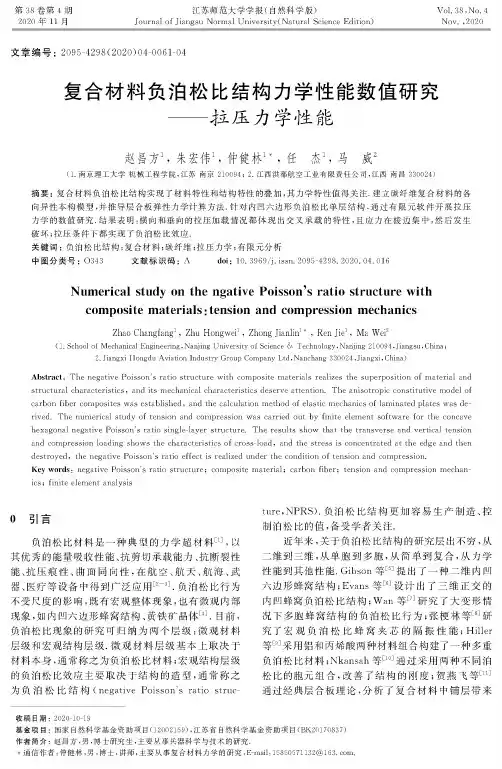

复合材料负泊松比结构力学性能数值研究——拉压力学性能
第
38卷第
4期
2020年
11月江苏师范大学学报
(自然科学版
)
Journal of Jiangsu Normal University
(Natural Science Edition
)Vol38 ，No4
Nov ，2020
文章编号：2095-4298(2020)04-0061-04
复合材料负泊松比结构力学性能数值研究
——拉压力学性能
赵昌方
］，
朱宏伟
］，
仲健林"，
任 杰
1，
马 威
2
（1南京理工大学 机械工程学院
，江苏 南京210094
； 2.江西洪都航空工业有限责任公司
，江西南昌H0024
）
摘要
：复合材料负泊松比结构实现了材料特性和结构特性的叠加，其力学特性值得关注
.建立碳纤维复合材料的各
向异性本构模型，并推导层合板弹性力学计算方法
.针对内凹六边形负泊松比单层结构，通过有限元软件开展拉压
力学的数值研究
.结果表明：横向和垂向的拉压加载情况都体现出交叉承载的特性，且应力在棱边集中，然后发生
破坏；拉压条件下都实现了负泊松比效应
.
关键词
：负泊松比结构；复合材料;碳纤维；拉压力学；有限元分析
中图分类号
：0343 文献标识码
：A doi： 10. 3969/j. issn. 2095-4298. 2020. 04. 016
Numerical study on the ngative Poisson's ratio structure with
composite materials: tension and compression mechanics
Zhao Changfang
1,
Zhu Hongwei
1 ,
Zhong Jianlin
1
* ,
Ren Jie
1,
Ma Wei
2
收稿日期
：2020-10-19
基金项目
：国家自然科学基金资助项目
（12002169
）江苏省自然科学基金资助项目（BK2O17O8I7
）
作者简介
：赵昌方，男，博士研究生，主要从事兵器科学与技术的研究.
*
通信作者：仲健林，男，博士，讲师，主要从事复合材料力学的研究，-mail:158505711l2@16l. com.(1. School of Mechanical Engineering, Nanjing University of Science & Technology,Nanjing 210094, Jiangsu, China；
Nomex蜂窝夹层复合材料力学性能研究
2020
年第9
期复合材料科学与工程79
Nomex蜂窝夹层复合材料力学性能研究
贺 靖
】，
杨晓琳
1,
朱秀迪
1,
孙超明
1,2
（1.北京玻钢院复合材料有限公司
，北京 102101
； 2.特种纤维复合材料国家重点实验室
，北京 102101）
摘要
：为了研究蜂窝夹层复合材料的力学性能，本文使用三种牌号单向预浸布、不同面密度胶膜以及一种Nomex
蜂窝芯
材通过热压一体成型工艺制备蜂窝夹层复合材料。研究了蜂窝夹层板的滚筒剥离、长梁弯曲、板剪切（三点弯曲）以及嵌件剪
切性能的影响因素。研究结果表明使用相同Nomex
蜂窝芯材时:胶膜面密度对蜂窝夹层板的滚筒剥离性能影响显著;蜂窝夹
层板的长梁弯曲性能和450 N
载荷下的挠度主要受预浸布影响；预浸布和胶膜对蜂窝夹层板的板剪切性能影响较小；蜂窝夹
层板的嵌件剪切性能和胶膜面密度无明显关系，受预浸布影响较大。
关键词
：Nomex
蜂窝；力学性能；胶膜面密度；复合材料；热压成型
中图分类号
： TB332 文献标识码
： A 文章编号
： 2096-8000
（ 2020
） 09-0079-06
1前言
夹层复合材料具有比刚度高、重量轻以及可设
计性强等优点，被广泛应用于航空航天领域。随着
轻质夹芯结构的发展，以蜂窝芯为夹层的蜂窝夹层
复合材料在航天领域的主、次承力结构件上发挥了
重要作用。蜂窝夹层复合材料是由上、下两张高强
度的刚性面板以及蜂窝芯组成的，蜂窝芯拥有的独
特孔格结构赋予了蜂窝夹层复合材料抗疲劳、隔音、
降噪、隔热等功能
［1-4］。
近年来,随着蜂窝夹层复合材料的应用与发展,
国内学者对蜂窝夹层板进行了大量研究。毕红艳
［5］
研究了共固化和二次胶接成型对蜂窝板面板性能及
胶接质量的影响;梁春生等
［6］研究了蜂窝夹层复合
材料的共固化工艺对蜂窝夹层结构力学性能的影响。
李清河等⑺研究了成型压力对蜂窝板压缩、剪切性
能的影响;原崇新等
［8］研究了加压时机、加压大小及
升温速率等因素对蜂窝板面板质量、胶接强度及侧
Ansys复合材料结构分析操作指导书
Ansys复合材料结构分析操作指导书
Ansys10.0 复合材料结构分析操作指导书
第⼀章概述
复合材料是两种或两种以上物理或化学性质不同的材料复合在⼀起⽽形成
的⼀种多相固体材料，具有很⾼的⽐刚度和⽐强度（刚度和强度与密度的⽐值），因⽽应⽤相当⼴泛，其应⽤即涉及航空、航
天等⾼科技领域，也包括游艇、风电
叶⽚等诸多民⽤领域。由于复合材料结构复杂，材料性质特殊，对其结构进⾏分析需要借助数值模拟的⽅法，众多数值模拟软
件中Ansys是个不错的选择。
Ansys软件由美国ANSYS公司开发，是⽬前世界上唯⼀⼀款通过ISO9001质
量体系认证的分析设计软件，有着近40年的发展历史，经过多次升级和收购其
它CAE(Computer Aided Engineering )软件，⽬前已经发展成集结构⼒学、流体⼒学、电磁学、声学和热学分析于⼀体的⼤型
通⽤有限元分析软件，是⼀款不可多得的⼯程分析软件。Ansys在做复合材料结构分析⽅⾯也有不俗的表现，此书将介绍如何
使⽤该款软件进⾏复合材料结构分析。在开始之前有以下⼏点需要说明，希望⼤家能对有限元法有⼤体的认识，以及Ansys软
件有哪些改进，最后给出⼀些学习Ansys软件的建议。
1、有限元分析⽅法应⽤简介
有限元法(Finite Element Method，简称FEM)是建⽴在严格数学分析理论上
的⼀种数值分析⽅法。该⽅法的基本思想是离散化模型，将求解⽬标离散成有
限个单元(Element)，并在每个单元上指定有限个节点(Node)，单元通过节点相
连构成整个有限元模型，⽤该模型代替实际结构进⾏结构分析。在对结构离散后，要求解的基本未知量就转变为各个节点位移(Ansys中称之为DOF(Degree Of Freedom)，试想⼀下，节点的位移包括沿x,y,z轴的平动和转动，也就是节点的
⾃由度)，节点位移通过求解⼀系列代数⽅程组得到，在求得节点位移后，利⽤
节点位移和应⼒、应变之间的关系矩阵就可以求出各个节点上的应⼒、应变，应⽤线性插值便可以获得单元内任意位置的位
复合材料力学课后答案
复合材料力学课后答案
复合材料是由两种或两种以上的材料组合而成的材料，它们的组合可以发挥出各自材料的优点，同时弥补各自材料的缺点。复合材料力学作为复合材料的一门重要学科，研究复合材料的力学性能和行为，对于工程设计和材料应用具有重要意义。下面是一些关于复合材料力学的课后答案，希望能够帮助大家更好地理解和掌握这一学科。
1. 什么是复合材料的弹性模量？
复合材料的弹性模量是指在弹性阶段内，应力与应变之间的比值。对于各向同性的复合材料，其弹性模量可以通过Hooke定律来计算，即弹性模量E等于应力σ与应变ε的比值。对于各向异性的复合材料，其弹性模量需要考虑不同方向上的应力和应变，可以通过各向异性弹性模量矩阵来计算。
2. 复合材料的弯曲强度受哪些因素影响？
复合材料的弯曲强度受到很多因素的影响，主要包括纤维的类型和体积分数、基体的类型和性能、纤维和基体之间的界面结合情况、复合材料的制备工艺等。其中，纤维的类型和体积分数对复合材料的弯曲强度影响较大，纤维的强度和刚度越高，体积分数越大，复合材料的弯曲强度也会相应增加。
3. 复合材料的疲劳行为有什么特点？
复合材料的疲劳行为与金属材料有所不同，主要表现在以下几个方面，首先，复合材料的疲劳寿命较短，一般情况下比金属材料要短；其次，复合材料的疲劳裂纹扩展速度较快，裂纹扩展路径也较为复杂；最后，复合材料的疲劳性能受到温度、湿度等环境因素的影响较大，需要进行综合考虑。
4. 复合材料的层合板在受力时会出现哪些失效模式？ 复合材料的层合板在受力时可能会出现多种失效模式，主要包括纤维拉断、剪切破坏、压缩破坏、剪切压缩破坏等。这些失效模式的出现与复合材料的层合板结构、受力方向、载荷类型等有关，需要根据具体情况进行分析和判断。
5. 复合材料的界面结合对其性能有何影响？
复合材料的界面结合对其性能有着重要影响，良好的界面结合可以提高复合材料的强度、刚度和耐久性，同时也能有效防止裂纹扩展和层间剥离等失效现象的发生。因此，在复合材料的制备和设计过程中，需要重视界面结合的处理和改进，以提高复合材料的整体性能。
复合材料作业1
复合材料作业
、
作业1.证明横观各向同性材料泊松比的限制条件：
2112(')'EE
式中,E为各向同性面（1O2面）的弹性模量和泊松比，31323==',E=E' 。
解：已知应变能密度表达式：1111W{}{}={}[S]{}{}[C]{}2222TTTii
由于热力学的限制，应力做功的总和必为正值，因此[C][S]和是正定矩阵。
因此，[S]的对角元素须是正值，即 112233445566S,S,S,S,S,S >0，
由各向异性材料的弹性常数与柔度系数关系：
131211123211112132222122233132333313233442355663112100010000000001000000000001000000000010000000000100000EEESSSEEESSSEEESSSSGSSGG
可以得到： 123233112E,E,E,G,G,G>0，
因正定矩阵行列式必须为正，得到12211331233212233112312=0EEE 由于123E,E,E0，只需122113312332122331120 （1）
由横观各向同性性质:
1122121211==SSEEEEE 3'EE
由[S]的对称性质：122111221122121122==ESSEEE
1331113311331133=''EESSEEEE
2332223322332233=''EESSEEEE
将上述性质代入（1）式，得到
