钻井作业程序-初稿ANDR

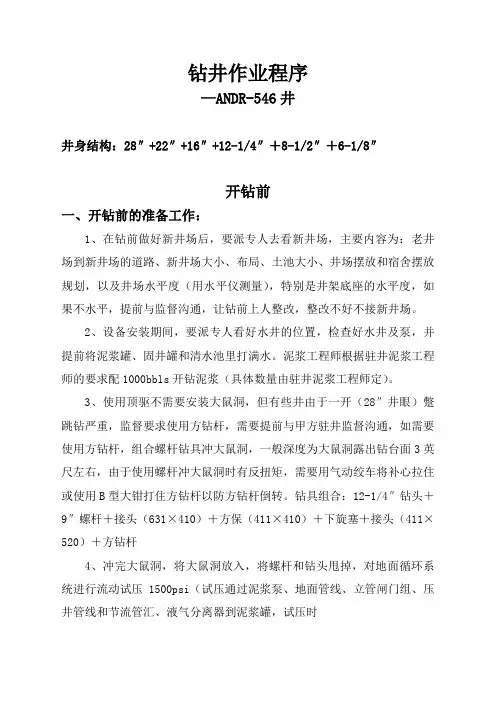

钻井作业程序—ANDR-546井井身结构：28″+22″+16″+12-1/4″＋8-1/2″＋6-1/8″开钻前一、开钻前的准备工作：1、在钻前做好新井场后，要派专人去看新井场，主要内容为：老井场到新井场的道路、新井场大小、布局、土池大小、井场摆放和宿舍摆放规划，以及井场水平度（用水平仪测量），特别是井架底座的水平度，如果不水平，提前与监督沟通，让钻前上人整改，整改不好不接新井场。
2、设备安装期间，要派专人看好水井的位置，检查好水井及泵，并提前将泥浆罐、固井罐和清水池里打满水。
泥浆工程师根据驻井泥浆工程师的要求配1000bbls开钻泥浆（具体数量由驻井泥浆工程师定）。
3、使用顶驱不需要安装大鼠洞，但有些井由于一开（28″井眼）蹩跳钻严重，监督要求使用方钻杆，需要提前与甲方驻井监督沟通，如需要使用方钻杆，组合螺杆钻具冲大鼠洞，一般深度为大鼠洞露出钻台面3英尺左右，由于使用螺杆冲大鼠洞时有反扭矩，需要用气动绞车将补心拉住或使用B型大钳打住方钻杆以防方钻杆倒转。
钻具组合：12-1/4″钻头＋9″螺杆＋接头（631×410）＋方保（411×410）＋下旋塞＋接头（411×520）＋方钻杆4、冲完大鼠洞，将大鼠洞放入，将螺杆和钻头甩掉，对地面循环系统进行流动试压1500psi（试压通过泥浆泵、地面管线、立管闸门组、压井管线和节流管汇、液气分离器到泥浆罐，试压时先开泵，然后通过调节节流管汇上的节流阀来调节压力达到甲方监督要求值。
有些监督不要求流动试压，只对循环系统进行静压试验，方法为：关顶驱上内防喷器，用泥浆泵打压到监督要求的数值，稳压10-15min）。
5、准备一开（28″井眼）使用的钻具和工具：28″钻头（检查钻头型号、水眼是否符合设计要求，一般需提前根据监督要求把钻头水眼安装好）、28″NBR（near bit reamer近钻头铰孔器、内装浮阀）、731×730托盘接头、28″STRMR（string reamer 钻柱型铰孔器）、9-1/2″钻铤3根、配合接头（731×630、631×410）、9-5/8″减震器（甲方提供，需提前落实是否到井）、5″钻杆3-6根（5″钻杆的数量根据导管下深定，内插法固井时使用，需用钻杆通径规通径），短钻杆（5ft、10ft、15ft的短钻杆各1根，内插法固井时调节长度，需用钻杆通径规通径），以上钻具放在钻台右面（靠近固井水罐）的管架排上，以后每次钻具都要放在这一面的管架排上，并进行丈量（长度、内外径；钻铤和reamer除需丈量长度、内外径还要丈量打捞径长度）、登记。
油气钻井方法及工艺.pptx
到清洗井眼目的的流体。包括泥浆、清水、空气
和天然气。
类型:
固相颗粒悬浮在
水基体系、油基体系和空气一水天或然油气中体所系形成
的一种分散体系
用的最多
用的最少
钻机的组成及功能
②起下钻、接单根和钻进时的钻 压控制。
钻机的组成及功能
2、旋转系统
图6－4 大庆I－130型钻 机
(1)组成 水龙头、转盘
(2)功能 保证在洗保井证液在洗高井压循带环动整的个
情的旋况转下扭给液柱矩井循能和下环够动钻时旋力具钻转，提钻以供头柱满足旋及转足够钻 破岩钻进和井下其它要求。
钻机的组成及功能
③在破岩的同时，井底岩屑被清 除出来；
④提高了钻井速度和效益。
目前这种方法在世界各国被广泛使用。
井底动力钻具旋转钻井法
钻头 钻柱加压
吃入地层 动力钻具旋转
破碎岩石 循环洗井液
清洗井底
设计井深
井底动力钻具旋转钻井法
旁通阀
涡轮钻具
分 类
螺杆钻具
电动钻具
上轴转承子
定子 中心轴
定子和转子
下方轴外向承壳轴
主轴
钻头
涡螺轮杆钻钻具具
井底动力钻具旋转钻井法
特点
①转动钻头的动力由地面移到井 下，直接接在钻头之上； ②钻柱的功能只是给钻头施加一 定的钻压、形成洗井液通路和承 受井下动力钻具外壳的反扭矩；
③井底动力钻具的动力是由电源 或地面泥浆泵提供的、通过钻柱 内孔传递到井下的具有一定动能 和压力的洗井液流体或交流电。
钻机的分类（钻井深度）
大型钻机
W>800kN， 89 ～ 140mm钻杆，井径>
160mm，深井
轻便钻机
钻井工艺流程71086 ppt课件
地球物理勘探（简称物探）是油田勘探开发整个生产过程中的一 个要环节。在石油工业系统中，物探素有“油田先驱”、“勘 探尖兵” 的称号。
物探法和其他勘探方法相比，具有轻便、快速、成本低的特点， 而且几乎不受自然条件（山脉、平原、沙漠、海滩、海洋等） 的限制；
物探法按照其物性依据不同，又可分为重力勘探、磁法勘探、电 法勘探和地震勘探等。
随着现代科学技术水平的不断提高，勘探方法与技术的日趋成熟 。要高水平、高效率的发现和寻找油气田必须充分利用各种勘探 手段，采用各种先进技术和综合配套的勘探方法。
目前采用的工作方法有地质法、地球物理勘探法、地球化学勘探
法和钻井法。
钻井工艺流程71086
• 地质法： 是传统的最基本、最主要的工作方法，其研究内
进行野外生产的组织形式是地震队。该阶段是安全管理和监控的重点。
第二阶段是室内资料处理。这个阶段的任务是根据地震波的传播理论，利 用计算机，对野外获得的原始资料进行各种去粗取精，去伪存真的加 工处理工作，以及计算地震波在地层内传播的速度等。
第三阶段是地震资料的解释。运用地震波传播的理论和石油地质学的原理 ，综合地质、钻井和其他物探资料，对地震剖面进行深入的分析研究 ，对反射层作出正确判断，对地下地质构造的特点作出说明，并绘制 构造图，查明有含油气希望的构造，提出钻探井位。
地震勘探是地球物理勘探中一种最重要的的方法。所谓地震勘探
，就是通过人工方法激发地震波，研究地震波在地层中的传播
情况，以查明地下地质构造，为寻找油气田或其他勘探服务的
一种物探方法。
钻井工艺流程71086
其原理是由人工制造强烈的震动(一般是在地下不深处的 爆炸)所引起的弹性波在岩石中传播时，当遇着岩层的分 界面，便产生反射波或折射波，在它返回地面时用高度灵 敏的仪器记录下来，根据波的传播路线和时间，确定发生 反射波或折射波的岩层界面的埋藏深度和形状，认识地下 地质构造，以寻找油气圈闭。 地震勘探一直是在覆盖区勘探油气的重要手段。20世纪80 年代以来，引进先进的管理方法和技术设备，并加以消化 吸收和发展，地震勘探技术有了很大进步，有力的促进了 全国油气勘探的发展。
钻井工程各工艺流程详细介绍
钻头的分类(牙轮钻头)
(2)牙轮钻头
破岩形式：
具有冲击、压碎和剪切等多种形式。
适用地层：
从软到坚硬的各种地层。
工作原理：牙轮钻头在钻压和钻柱旋转的作用下，牙齿压碎并吃入岩石，同时产生一定的滑动而剪切岩石。当牙轮在井底滚动时，牙轮上的牙齿依次冲击、压入地层，这个作用可以将井底岩石压碎一部分，同时靠牙轮滑动带来的剪切作用削掉牙齿间残留的另一部分岩石，使井底岩石全面破碎，井眼得以延伸。
钻头的分类(金刚石钻头)
金刚石的来源
天然金刚石钻头
人造金刚石钻头
钻头的结构形状
金刚石钻头
金刚石刮刀钻头
聚晶金刚石复合片钻头(PDC钻头)
金刚石镶装特点
表镶金刚石钻头
孕镶金刚石钻头
钻头的分类(取芯钻头) 钻杆 取芯钻头 岩心 岩心筒 砂子
钻头的分类(特种钻头)
02
矛形钻头：在换小钻头之前用它打导眼，起找中和领眼作用。
03
菱形钻头它的侧边和底部都具有刀刃，工作时都加焊硬质合金。 主要用途是下套管前或钻进过程中遇泥饼太厚时进行划眼钻进。
04
偏心钻头用于扩大井下部分井段的直径或用来拨井底落物使其居中，便于打捞。
05
梯形钻头是当井眼直径由大变小时,用来找中的专门工具
钻 柱
(1)定义
钻柱是用各种接头将方钻杆、钻杆和钻铤等部件连接起来组成的入井管柱，通常指钻头以上的钻具。
2．钻进：进行钻井生产取得进尺的唯一过程。
基本工艺过程：
①第一次开钻(一开)：下表层套管
②第二次开钻(二开)：下技术套管
③第三次开钻(三开)：
设计井深，下油层套管，进行固井、完井作业
每改变一次钻头尺寸，开始钻一新的井段的工艺叫开钻
钻完井工艺流程 PPT课件
钻井设计的基本原则
钻井设计应体现安全第一的原则。既要重视井下安全， 又要重视地面安全，把安全第一的原则贯穿到整个设计 中。
设计钻井液密度的原则。钻井液密度必须大于地层空隙
压力当量密度，小于地层破裂压力当量密度。安全附加
值，油井为1.5~3.5MPa，气井为3~5MPa。 井身结构的设计，是钻井设计的关键内容，必须遵循的
钻井设计的基本原则
评价井、开发井和调整井的设计。 钻井平台的选择，遵循原则：
钻机的钻井能力，钻机的最大额定负荷必须大于作业中出现的 最大负荷的20%。
平台的井控能力，最大额定工作压力必须大于预测到的最大井 口压力（充满地层流体时的关井压力）的20%。
平台的作业水深。(自升式，半潜式） 海洋地质地貌对平台的影响。
地漏试验的步骤：
• 做地漏试验； • 放压，记录泥浆回流量； • 打开防喷器； • 绘制地漏试验曲线图； • 计算出地漏当量泥浆密度。
钻井程序
volume
(after Gaarenstroom et al., 1993) Nhomakorabea 钻井程序
弃井作业程序
每次注水泥塞的长度不超过200米。
裸眼中的油气层含有其它地层流体的渗透性地层，要用水泥封固， 以防互相串通。
钻井程序
8-1/2"井眼与7" 尾管段作业（五开）
使用屏蔽暂堵技术。
高压油气井注意事项：备高比重泥浆，备井控用；定期 进行防喷演习；做低泵冲试验。钻进过程中密切监测泥 浆池体积和气全量的变化，当气全量大于30%时，应停 钻循环排气。
• 钻开油气层后，要满足以下三个条件方可起钻： 循环时气全 量<10%且处于下降趋势； 气窜速度<50米/小时； 停泵观 察泥浆液面15分钟无溢流。
