建筑物整体平移技术.
木结构庙宇建筑整体平移与托换技术
王建永 袁苗苗 卢文胜 陈晓文 曹永康 季鑫焱 邱会安‘ １．上 海 天演 建 筑 物 移位 工程 股份 有 限公 司 上 海 ２００３３６；
２．同济 大 学 上 海 ２０００９２；３．上 海 建 工 四 建 集 团有 限公 司 上 海 ２０１１０３； ４．上 海 建 筑 改 建 与持 续 利 用工 程 技 术 研 究 中心 上 海 ２０１１０３；５．上 海 交通 大学 上 海 ２０００３２
３）土 （石 、砖 ）结构 ：多 见于保 护文 物建 筑 ，一般 文 物 建筑 整构 式托 换 方式 ，将基 础 整体 托 换 于托 换 结构 ，工 艺着
基 金 项 目：上 海 市科 学技 术委 员会 科 研 项 目课 题 （１ ５ＤＺ２２８２６００） 作 者 简介 ：王 建 永 （１９８４一 ）， 男 ，硕 士 ，工 程 师 。 通 信 地 址 ：上 海 市天 山路 ６４１号３号楼 ２０５室 （２００３３６）。 电子 邮 箱 ：ｗｋｉｎｇｊｙ＠ｌ６３．ｃｏｍ
１ 工 程 概 况 上海 玉 佛禅 寺 建成 于 ｌ９１８～ ｌ９２８年 间 ，寺 院 中轴 线 上
的 天王 殿 与大 雄 宝殿 是 最重 要 的 建筑 ，也 是上海 优 秀 历 史 建筑 和 区级文物 保护 单位 。
玉 佛 禅 寺 保护 性 修 缮 工 程 是在 大 雄 宝 殿 带 佛 像 整 体 平 移项 升 、 保护 性 修缮 的 基础 上对 寺 院 进 行改 扩 建 ， 以消 除 寺 院现 存 的消 防 、交 通 、建 筑 结构 、高 密度 人 员集 聚 等 公 共 安全 隐 患 。改造 方 案 为东 、西两 侧 厢 房拆 除重 建 为 独 立 殿 堂 以重 塑 空 间 ， 中 轴 线 上 的大 雄 宝殿 整 体 向北 平 移 ３０．６６ ｍ，平移 后 的公共 空间 比平移 前增 加 １倍 多 （图１）。

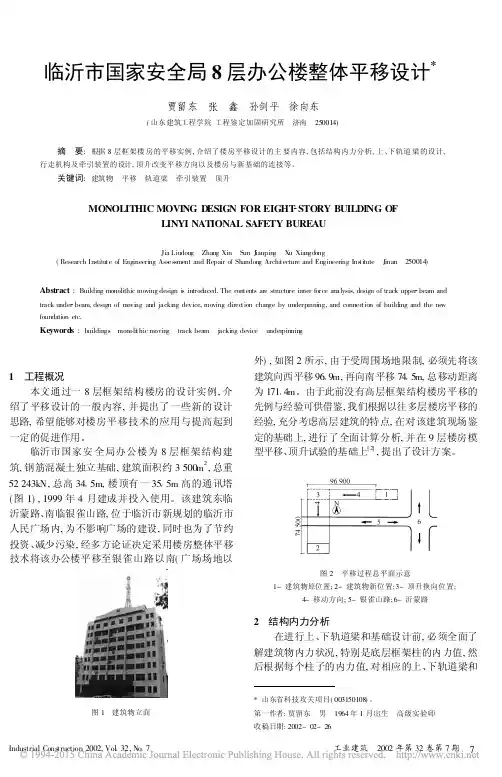

临沂市国家安全局8层办公楼整体平移设计
