常用的板金材料对照表
常用的板金材料
ASＴM A463(马口铁,SPTE);
ASTM Ｂ10３(磷青铜，PＩＣＵ）;
AＳTM Ａ6６６(奥氏体不锈钢);
ＡＳTM A526(GI料,SGＣＣ);
JISG33１３(ＥＧ料,SECC,电镀锌);
JＩＳH０001(铝及铝合金，ＡL）;
JＩSＧ3141(冷轧碳钢，CRS ，SPCC);模具材料种类及
特性
５．1 模钢的性能要求
５.1.１模具钢的工作条件
冲床加工大部分是冷作加工,模具钢一般于冷间使用, 在强压下，连续作业，其自身温度会上升, 另一方面又受很大的冲击，因此冲床用模具钢的工作条件是相当恶劣的。
5．1.2 模具钢的基本性能
由模具钢的工作条件,它应有以下的性能:
(1)优良的耐摩损性；
(2)韧性大, 耐冲击性好；
(3)由热处理的变形率(热处理变形)小；
(4)淬火性良好；
(5)硬度大;
(6)对脱碳的抵抗大；
(7)热处理简单;
(8)价格低；
(9)有市场性。
5.2 模钢的种类及特性
工具钢的种类很多, 其中大部分可以作模具钢使用, 我们有必要了解各类工具钢的特性, 选用模具钢时, 才能更经济更理地使用材料。
5.2.1 碳钢(ＳＫ系）
碳钢工具用钢，有SK1 ~SK７共七类, 以经济性与可加工性好, 多用于不太需要耐久性的模具, 其中，ＳK3常用作模具用钢,其次是ＳK5。
以下是SK系钢的特性表:
5.2．２切削用合金工具钢(SKＳ系)
ＳKS系（特钢)，有更高的硬度及耐磨性,淬火性又较SK系提高很多, 特别有韧性需求时, 加入Ni, 并减少碳含量，使用模具的钢种以SＫS2最多, 总的来讲, SＫS系钢较SK系有更好的耐磨性, 更高的硬度,特性如下表:
5.2.３耐冲击用合金工具钢(SKS系)
此类（ＳＫS4, ＳKS41，SKS42，SKS４3, SKＳ44）,突出特性为耐冲击, 韧性好，不足之处是, 切削性和耐磨性在某些程度上受损。
5.２．4 SKS系耐磨不变形用合金工具钢
SＫS系耐磨不变形用合金工具钢(SＫS3，SKＳ31), 这种钢淬火性非常优秀, 且淬火变形小, 同时耐磨性优，是有充分模具特性的钢种, 多用于模具制造。
其特性如下表所示：
5.２.5 SKD系耐磨不变形用合金工具钢
SＫＤ系耐磨不变形用合金工具钢（SKD1，SKD11, ＳKD12，SKD２）, 是淬火性, 耐磨性，韧性，淬火不变形性都优良的钢种
各钢种都具备模具用的特性，尤其是SKD１。
其各钢种特性如下表所示:
模具材料類別
•冷作模具钢: S K D１1,S L D,Ｃr12M o V,D C53
•塑料模具钢:P20,N AＫ80,SＴA V A X
•热作模具钢: SＫD６1,Ｈ13,4C r5M o S i V
•粉末钢：Ｖ4,V10, AＳＰ2３
•高速工具钢: S K H51,M2,
•机械拉力钢:S45C，45#,4２C r
冷作／热作/高速钢／塑模钢及拉力钢成份(对照表)。
常用钣金件材料规格及参数
BE TUSON AMS5510 5PB001AY005 T=3.2
SUS430
不锈铁 SUS430
x10crni18-8-c1700 不锈钢
x10crni18-8-c1500 不锈钢
200 HV 以下
wnc
520HV
wnc
470HV
wnc
1700（MPA) 拉伸强度 1500（MPA) 拉伸强度
x10crni18-8-at x12crni177-k1 x12crni177-k1
AMS5912 3/4
BE TUS 3PAM0001002
AMS5524（Annealed退火） CS-406-XX BE TUSON AMS5907 1/4 AMS5507 316L ASTM-A-666 1/2
ENISO GB/T 33280 9445-2
1.4301
SUS321
不锈钢 SUS321
H HV=80以上 HV
无氧铜 SF-CU
BE 荷兰
7 冷扎板SPCC SPCC
一般冷轧 板
SPCC/CRS
1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上 HRB
8 热扎钢板 SPHC
一般热轧 SPHC HRS
板 SPHC
酸洗板
1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上 HRB
GB/T 3280 1CR18NI9
雾面： 2B
亮面：表面很亮,但不能 1.SUS304 力学 1.厚度：0.2mm以上
照出人影.
性能较好. （公差0/-0.08）
镜面BA：表面很亮(贴 膜),能照出人影.
2.SUS430 性.
常用钣金材料
常用钣金材料镀锌钢板是为防止钢板表面遭受腐蚀，延长其使用寿命，在钢板表面涂以一层金属锌，这种涂锌的薄钢板称为镀锌板。
镀铝锌钢板(SGLD)：是一种包含富铝及富锌的多相合金材料。
因为铝和锌的特性，使得它比SGCC的有更优异的性能。
主要特性：1>耐蚀性，其能力比SGCC高出很多；2>耐热性；3>热传导及热反射性；4>成型性；5>焊接性.用途：用在一些要求反射性好的地方，如烤箱内部的反射板，电锅的反射板。
台湾的shengyu steel corporation 能够生产。
国内还没有能生产的钢厂吧。
价格较SGCC贵很多。
还有一种材料是镀铝钢板(SALD)，电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，而且保持了冷轧板的加工性。
用途：家电产品，电脑机壳以及一些门板与面板，上海宝钢可以生产，但锌层质量较国外差很多。
热浸锌钢板(SGCC)：国内尚无钢厂能生产出优质的材料，主要从国外进口的用途：极为广泛,小家电产品，外观好的地方，但比SECC相比，其价格贵一些，很多厂家为节省成本均改用SECC马口铁其中Sn是镀层，马口铁又叫镀锡铁（注意区分：白铁，Zn、Fe，其中Zn做镀层，是镀锌铁的俗称）马口铁是电镀锡薄钢板的俗称，英文缩写为SPTE，是指两面镀有商业纯锡的冷轧低碳薄钢板或钢带。
锡主要起防止腐蚀与生锈的作用。
它将钢的强度和成型性与锡的耐蚀性、锡焊性和美观的外表结合于一种材料之中，具有耐腐蚀、无毒、强度高、延展性好的特性。
特点：保持了低碳钢较好的塑性，及成形性；一般料厚不超过0.6mm。
用途：遮蔽磁干扰的遮片及冲制少零件；白铁皮“镀锌铁皮”的俗称。
表面镀覆锌的低碳钢薄板。
厚度一般为0.44～1.2毫米，锌层厚度大于0.02毫米。
有不易生锈和耐腐蚀的优点。
可用于制作屋面、卷管和各种容器冷轧薄钢板是普通碳素结构钢冷轧板的简称，也称冷轧板，俗称冷板，有时会被误写成冷扎板。
冷板是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。
钣金车间钣金加工常用产品材料表
PVC Laminated Steel Sheet
韩国通电黑皮电解 99033-3(Black) Anti-Finger Coating
日本通电黑皮电解
C010R : B200
锌铁
ZINC PLATE/Galvanized Steel
扁铁
CR-Steel
99033 99033-3(Korea)
JIS G3303 SGCC
PH.Bronze Pure Copper Beryl lium Copper
C2680R C2680R C5191 C1100 C1720-1/2H
0.0000085 0.0000085 0.00000878 0.000009
不绣钢（硬） 不绣钢（430） 不绣钢（301） 不绣钢（软）
电解
Stainless Steel (Hard) Stainless Steel Stainless Steel
0.00000645 0.00000645
0.00000803
黑铁 光泊/单光泊
双光泊 全硬变光泊
光泊网
Black Steel SPCC/Cold Rolled Steel Cold Rolled Steel-1/4Hard Cold Rolled Steel-Hard
Cold Rolled Steel Net
JIS G3141 SPCC-SD JIS G3141 SPCC-4B JIS G3141 SPCC-1B
0.0000077 0.0000078 0.0000078 0.0000078 0.0000078
白铁 一级白铁 无方向性矽钢 有方向性矽钢
螺丝 弹弓 鸡眼
Tin Plate Tin Plate Coating 2.8/2.8 Silicon Steel （ 无片纹） Silicon Steel - Zll (有片纹）
钣金常用材料
钣金常用材料品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。
材料厚度：0.1~10.0mm。
10.0mm以上材料较难买到。
材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm 之任意尺寸。
材料长度：可依需要裁切任意尺寸。
一般为8’，即2438mm或2500mm。
材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。
为保护表面，经常贴上PVC保护膜。
2、一般不做表面处理。
如要烤漆须经特殊表面处理。
3、不适宜做电镀，可做电解。
4、适宜做冷冻、空调、家电、装饰结构件。
比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 2.0×1220×2440重量为：2.0×1.22×2.44×7.95=44.65kg 又如：SUS430 1.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。
2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。
品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。
)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。
材料厚度：0.25~3.2mm。
3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm 之任意尺寸。

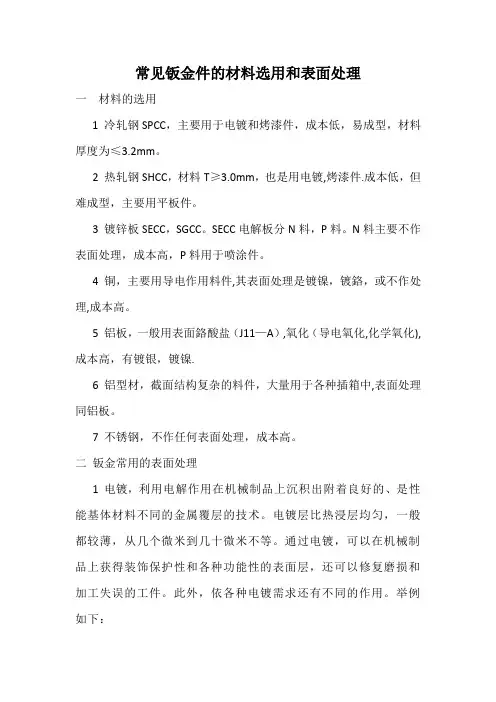

常见钣金件的材料选用和表面处理
常见钣金件的材料选用和表面处理一材料的选用1 冷轧钢SPCC，主要用于电镀和烤漆件，成本低，易成型，材料厚度为≤3.2mm。
2 热轧钢SHCC，材料T≥3.0mm，也是用电镀,烤漆件.成本低，但难成型，主要用平板件。
3 镀锌板SECC，SGCC。
SECC电解板分N料，P料。
N料主要不作表面处理，成本高，P料用于喷涂件。
4 铜，主要用导电作用料件,其表面处理是镀镍，镀鉻，或不作处理,成本高。
5 铝板，一般用表面鉻酸盐（J11—A）,氧化（导电氧化,化学氧化),成本高，有镀银，镀镍.6 铝型材，截面结构复杂的料件，大量用于各种插箱中,表面处理同铝板。
7 不锈钢，不作任何表面处理，成本高。
二钣金常用的表面处理1 电镀，利用电解作用在机械制品上沉积出附着良好的、是性能基体材料不同的金属覆层的技术。
电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。
通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。
此外，依各种电镀需求还有不同的作用。
举例如下：1)镀铜:打底用,增进电镀层附着能力,及抗蚀能力。
2）镀镍：打底用或做外观，增进抗蚀能力及耐磨能力，（其中化学镍为现代工艺中耐磨能力超过镀铬)。
3）镀金：改善导电接触阻抗，增进信号传输。
4）镀钯镍：改善导电接触阻抗,增进信号传输，耐磨性高于金。
5)镀锡铅:增进焊接能力，快被其他替物取代(因含铅现大部分改为镀亮锡及雾锡）。
2 喷粉1）一次涂装可以得到较厚的涂层，例如涂覆100～300μm的涂层，用一般普通的溶剂涂料，约需涂覆4～6次,而用粉末涂料则一次就可以达到该厚度。
涂层的耐腐性能很好。
2）粉末涂料不含溶剂，无三废公害，改善了劳动卫生条件。
3)采用粉末静电喷涂等新工艺，效率高，适用于自动流水线涂装；粉末利用率高,可回收使用。
4）除热固性的环氧、聚酯、丙烯酸外，尚有大量的热塑性耐脂可作为粉末涂料，如聚乙烯、聚丙烯、聚苯乙烯、氟化聚醚、尼龙、聚碳酸脂以及各类含氟树脂等。
钣金常用材料
品名：不锈钢板代号：SUS，STAINLESS STEEL常用型号：SUS304（18-8不锈钢，无磁性）SUS301（弹簧不锈钢，轻微磁性）SUS430（有磁性，较易生锈）抗拉强度：53kgf/mm2以上。
材料厚度：0.1~10.0mm。
10.0mm以上材料较难买到。
材料宽度：最宽5’(1524mm)，一般为4’，即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。
材料长度：可依需要裁切任意尺寸。
一般为8’，即2438mm或2500mm。
材料特性：1、金属白色光泽，表面不易生锈，依表面状态可分：雾面、亮面、镜面、拉丝面等。
为保护表面，经常贴上PVC保护膜。
2、一般不做表面处理。
如要烤漆须经特殊表面处理。
3、不适宜做电镀，可做电解。
4、适宜做冷冻、空调、家电、装饰结构件。
比重：7.95重量计算：长（m）×宽（m）×厚（mm）×比重=公斤（kg）如：SUS304 2.0×1220×2440重量为：2.0×1.22×2.44×7.95=44.65kg 又如：SUS430 1.0×1000×2000重量为：1×1×2×7.95=15.9kg注：1、材料厚度一般公差＋0，－0.08，亦即板厚2.0mm实测可能只有1.92mm。
2、量测材料厚度应使用测微器（micrometer），不要使用光标卡尺。
品名：冷轧钢板（COLD ROLLING STEEL）代号：SPCC、CRS (SPCD：抽拉用冷板，SPCE深抽用冷板。
)硬度：HRB 1/2H=74～89 1/4H=65～80 1/8H=50～71 H=89以上抗拉强度：28kgf/mm以上。
材料厚度：0.25~3.2mm。
3.2mm以上材料必须订制材料宽度：最宽5’(1524mm)，一般为4’即1219mm或1250mm，可依需要裁切小于1524mm之任意尺寸。
钣金设计规范(最新参考版)
钣金设计规范一．范围本设计规范规定了钣金件设计的一般要求和UPS需注意的要求本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用二．常用板金材料及加工工艺1. 常用的钣金材料对照表2．常用钣金材料，厚度，规格，表面保护处理。
（1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0用途：UPS机壳、门板、面板及内部结构件。
（2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途: 山特仅使用3mm SPCC，表面电镀或烤漆。
（3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途：常用于热插拔模块，但价格较贵。
（4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。
（5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。
具有耐蚀性、上漆性、成形性、点焊性。
常用板厚：0.8、1.0、1.2、1.5、2.0、3.0用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。
3．NCT钣金加工（1）冲孔要求钣金上的开孔尺寸一般大于板厚，否则易损伤模具。
NCT冲压的最小孔径见附表(2)孔距边缘的距离小于料厚时,冲方孔会导致边缘被翻起,方孔越大翻边越明显。
NCT冲(3)攻芽孔:由于直接攻芽会形成毛刺,因此在攻芽孔正反面加冲一小沙拉孔,可避免此现象的发生。
(4)NCT冲沙孔的成形深度一般不大于85%(T<2.5mm)(5)由于铝材比较软上下模间隙稍微偏大,则很容易产生毛刺,特别是在冲网孔时,可明显看出.(解决方法:减小上下模的间隙).(6)NCT冲半剪凸点的高度不超过0.6T,如大于0.6T则极易脱落。
钣金常用材料密度表
密度（克 /mm3)
0.00272 0.00272 0.00272 0.0085 0.0085 0.00878 0.009 645 0.00645
Stainless Steel (Soft) 12 PVC Laminated Steel Sheet 99033-3(Black) Anti-Finger 韩国通电黑皮电解 Coating 日本通电黑皮电解 C010R : B200 锌铁 扁铁 黑铁 光泊/单光泊 双光泊 全硬变光泊 光泊网 白铁 一级白铁 无方向性矽钢 有方向性矽钢
0.00803 0.0077 0.0078 0.0078 0.0078 0.0078 0.0079 0.0079 0.00738 0.00738
黄铜棒,H60（C2801）黄铜棒，H62（C2800）黄铜棒,H65（C2680）黄铜棒,H68（C2620）黄铜 棒,H70（C2600）黄铜棒,H90（C2200）黄铜棒,H96（C2100）黄铜棒，H59黄铜棒，H59-1黄铜 棒，H59-2黄铜棒,无铅黄铜棒，热锻铅黄铜棒，冷铆易切削环保黄铜棒，C3604铅黄铜棒，H59黄 铜六角棒，H62黄铜六角棒，H65黄铜六角棒，H68黄铜六角棒，H70黄铜六棒，H59黄铜方棒，H62 黄铜方棒，H65黄铜方棒，H70黄铜方棒，QSi3-1硅青铜棒、QA19-5-1-1铝青铜棒、QAL9-4铝青铜 棒、C5191磷铜棒、C51100磷铜棒、T2紫铜棒、T3紫铜棒、C1100进口紫铜棒、C17200铍铜棒、 NS102合金铜棒、QSn4-3锡青铜棒、QSn6.5-0.1锡青铜棒、C18150美国铬锆铜棒、C18200日本铬 锆铜棒、LC2500钨铜棒等
ZINC PLATE/Galvanized Steel JIS G3303 SGCC CR-Steel Black Steel JIS G3141 SPCCSPCC/Cold Rolled Steel SD JIS G3141 SPCCCold Rolled Steel-1/4Hard 4B JIS G3141 SPCCCold Rolled Steel-Hard 1B Cold Rolled Steel Net Tin Plate JIS G3303 Tin Plate Coating 2.8/2.8 JIS G3303 Silicon Steel （ 无片纹） (with no direction) Silicon Steel - Zll (有片纹） (with direction)
钣金常用材料（大全）
钣金常用材料（大全）第一篇：钣金常用材料（大全）钣金常用材料有：钢板、铝板、不锈钢板及铜板；其中铜板一般仅用于电气连接铜排，基本不用于结构件。
一、钢板（包括带钢）的分类：1、按厚度分类：（1）薄板（2）中板（3）厚板（4）特厚板2、按生产方法分类：（1）热轧钢板（2）冷轧钢板3、按表面特征分类：（1）镀锌板（热镀锌板、电镀锌板）（2）镀锡板（3）复合钢板（4）彩色涂层钢板4、按用途分类：（1）桥梁钢板（2）锅炉钢板（3）造船钢板（4）装甲钢板（5）汽车钢板（6）屋面钢板（7）结构钢板（8）电工钢板（硅钢片）（9）弹簧钢板（10）其他二、普通及机械结构用钢板中常见的日本牌号1、日本钢材（JIS系列）的牌号中普通结构钢主要由三部分组成：第一部分表示材质，如：S（Steel）表示钢，F（Ferrum）表示铁；第二部分表示不同的形状、种类、用途，如P(Plate)表示板，T（Tube）表示管，K(Kogu)表示工具；第三部分表示特征数字，一般为最低抗拉强度。
如：SS400——第一个S表示钢(Steel)，第二个S表示“结构”（Structure），400为下限抗拉强度400MPa，整体表示抗拉强度为400 MPa的普通结构钢。
2、SPHC——首位S为钢Steel的缩写，P为板Plate的缩写，H 为热Heat的缩写，C商业Commercial的缩写，整体表示一般用热轧钢板及钢带。
3、SPHD——表示冲压用热轧钢板及钢带。
4、SPHE——表示深冲用热轧钢板及钢带。
5、SPCC——表示一般用冷轧碳素钢薄板及钢带，相当于中国Q195-215A牌号。
其中第三个字母C为冷Cold的缩写。
需保证抗拉试验时，在牌号末尾加T为SPCCT。
6、SPCD——表示冲压用冷轧碳素钢薄板及钢带，相当于中国08AL（13237）优质碳素结构钢。
7、SPCE——表示深冲用冷轧碳素钢薄板及钢带，相当于中国08AL（5213）深冲钢。
需保证非时效性时，在牌号末尾加N为SPCEN。
常用的板金材料对照表
常用的板金材料ASTM A463 (马口铁,SPTE);ASTM B103 (磷青铜,PICU);ASTM A666 (奥氏体不锈钢);ASTM A526 (GI料,SGCC);JIS G3313 (EG料,SECC,电镀锌);JIS H0001 (铝及铝合金, AL);JIS G3141 (冷轧碳钢,CRS ,SPCC);模具材料种类及特性模钢的性能要求模具钢的工作条件冲床加工大部分是冷作加工, 模具钢一般于冷间使用, 在强压下, 连续作业, 其自身温度会上升, 另一方面又受很大的冲击, 因此冲床用模具钢的工作条件是相当恶劣的。
模具钢的基本性能由模具钢的工作条件, 它应有以下的性能:(1)优良的耐摩损性;(2)韧性大, 耐冲击性好;(3)由热处理的变形率(热处理变形)小;(4)淬火性良好;(5)硬度大;(6)对脱碳的抵抗大;(7)热处理简单;(8)价格低;(9)有市场性。
模钢的种类及特性工具钢的种类很多, 其中大部分可以作模具钢使用, 我们有必要了解各类工具钢的特性, 选用模具钢时, 才能更经济更理地使用材料。
碳钢(SK系)碳钢工具用钢, 有SK1 ~SK7共七类, 以经济性与可加工性好, 多用于不太需要耐久性的模具, 其中, SK3常用作模具用钢, 其次是SK5。
以下是SK系钢的特性表:切削用合金工具钢(SKS系)SKS系(特钢), 有更高的硬度及耐磨性, 淬火性又较SK系提高很多, 特别有韧性需求时, 加入Ni, 并减少碳含量, 使用模具的钢种以SKS2最多, 总的来讲, SKS系钢较SK系有更好的耐磨性, 更高的硬度, 特性如下表:耐冲击用合金工具钢(SKS系)此类(SKS4, SKS41, SKS42, SKS43, SKS44), 突出特性为耐冲击, 韧性好, 不足之处是, 切削性和耐磨性在某些程度上受损。
钢SKS系耐磨不变形用合金工具钢(SKS3, SKS31), 这种钢淬火性非常优秀, 且淬火变形小, 同时耐磨性优, 是有充分模具特性的钢种, 多用于模具制造。
