GN30旋转式户内高压隔离开关说明书
GN39操作说明

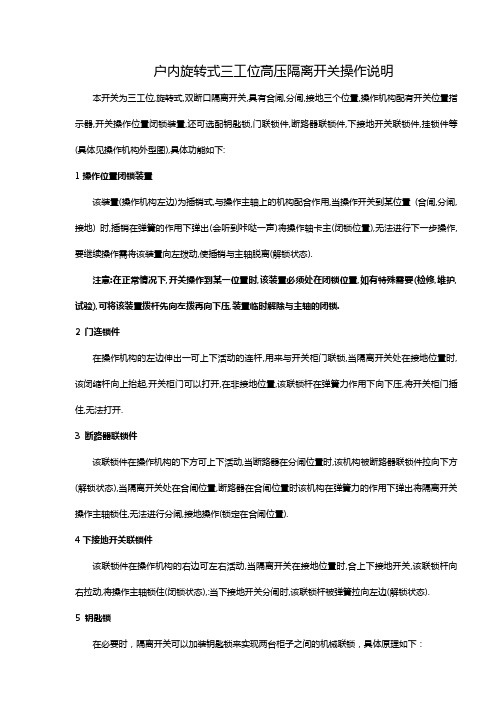

户内旋转式三工位高压隔离开关操作说明本开关为三工位,旋转式,双断口隔离开关,具有合闸,分闸,接地三个位置,操作机构配有开关位置指示器,开关操作位置闭锁装置,还可选配钥匙锁,门联锁件,断路器联锁件,下接地开关联锁件,挂锁件等(具体见操作机构外型图),具体功能如下:1操作位置闭锁装置该装置(操作机构左边)为插销式,与操作主轴上的机构配合作用,当操作开关到某位置 (合闸,分闸,接地) 时,插销在弹簧的作用下弹出(会听到咔哒一声)将操作轴卡主(闭锁位置),无法进行下一步操作,要继续操作需将该装置向左拨动,使插销与主轴脱离(解锁状态).注意:在正常情况下,开关操作到某一位置时,该装置必须处在闭锁位置,如有特殊需要(检修,维护,试验),可将该装置拨杆先向左拨再向下压,装置临时解除与主轴的闭锁.2 门连锁件在操作机构的左边伸出一可上下活动的连杆,用来与开关柜门联锁,当隔离开关处在接地位置时,该闭缩杆向上抬起,开关柜门可以打开,在非接地位置,该联锁杆在弹簧力作用下向下压,将开关柜门插住,无法打开.3 断路器联锁件该联锁件在操作机构的下方可上下活动,当断路器在分闸位置时,该机构被断路器联锁件拉向下方(解锁状态),当隔离开关处在合闸位置,断路器在合闸位置时该机构在弹簧力的作用下弹出将隔离开关操作主轴锁住,无法进行分闸,接地操作(锁定在合闸位置).4下接地开关联锁件该联锁件在操作机构的右边可左右活动,当隔离开关在接地位置时,合上下接地开关,该联锁杆向右拉动,将操作主轴锁住(闭锁状态),:当下接地开关分闸时,该联锁杆被弹簧拉向左边(解锁状态).5 钥匙锁在必要时，隔离开关可以加装钥匙锁来实现两台柜子之间的机械联锁，具体原理如下：5.1 合闸位置钥匙锁：只有当隔离开关在合闸状态时才可以抽出钥匙，其他位置无法抽出钥匙；钥匙抽出后，操作手柄无法插入操作孔，也就无法去对开关进行下一步操作(开关被锁定在合闸位置).5.2 分闸位置钥匙锁：只有当隔离开关在分闸状态时才可以抽出钥匙，其他位置无法抽出钥匙；钥匙抽出后，操作手柄无法插入操作孔，也就无法去对开关进行下一步操作(开关被锁定在分闸位置).5.3 接地位置钥匙锁：只有当隔离开关在接地状态时才可以抽出钥匙，其他位置无法抽出钥匙；钥匙抽出后，操作手柄无法插入操作孔，也就无法去对开关进行下一步操作(开关被锁定在接地位置). 举例：1如需要对两台进线柜隔离开关进行机械联锁（两台隔离开关只允许合一台），则只需要对两台隔离开关加装接地钥匙锁(相同的锁) ，只需留一把钥匙，这样只要有任一台开关处于合闸状态，钥匙就拿不下来，也就无法对另外一台开关进行合闸操作(锁定在接地位置)6 挂锁件在操作机构的正前方,如有需要,可用普通的挂锁将开关锁在需要的位置.7合分闸操作7.1合闸操作将操作手柄头上的凸起部分对准操作面板上的接地位置缺口,插入手柄将操作位置闭锁杆向左拨动顺时针旋转操作手柄60度,听到操作操作位置闭锁插销咔哒一声,开关分闸将操作位置闭锁杆向左拨动,顺时针旋转操作手柄60度 ,听到操作操作位置闭锁插销咔哒一声,开关处于合闸位置7.2接地闸操作将操作手柄头上的凸起部分对准操作面板上的合闸位置缺口,插入手柄将操作位置闭锁杆向左拨动逆时针旋转操作手柄60度,听到操作操作位置闭锁插销咔哒一声,开关分闸将操作位置闭锁杆向左拨动,逆时针旋转操作手柄60度 ,听到操作操作位置闭锁插销咔哒一声,开关处于接地位置注意:操作时一定要注意其他相关闭锁装置的状态,不可强行操作,以免损坏操作机构.操作说明1合闸操作：1.1关上开关柜门1.2将闭锁杆向左拨并下压（操作解锁）1.3将操作手柄从分闸位置插入并顺时针转动直到开关合闸1.4 开关转动到合闸位置时闭锁杆自动弹出，开关被锁定在合闸位置1.5 抽出操作手柄2分闸操作：12.1将闭锁杆向左拨并下压（操作解锁）1.3将操作手柄从分合闸位置插入并逆时针转动直到开关分闸1.4 开关转动到分闸位置时闭锁杆自动弹出，开关被锁定在分闸位置1.5 抽出操作手柄注意：严禁在没有解锁的情况下强行操作，否则机构会损坏。
GN19隔离开关安装使用说明书
GN19-12 GN19-12C型系列户内高压隔离开关安装使用说明书西安高压隔离开关厂产品概述GN19-10系列户内高压隔离开关（以下简称隔离开关）为额定电压10kV，三相交流50Hz的户内装置，作为有电压而无负载的情况下分合电路之用。
2使用环境条件及安装场所a.海拔高度不超过1000米;b.环境温度不高于＋40°C,不低于－30°C;c.相对湿度不大于90%,(＋25°C);d.应无剧烈震动、摆动或冲击的场所；e.应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其它爆炸性、侵蚀性物质。
3 技术参数4 隔离开关结构及工作原理GN19-12/400、630、1000、1250A型隔离开关的每一相导电部分通过两个支柱绝缘子固定在底架上，（GN19-12C/400、630、1000、1250A型隔离开关则一个为支柱绝缘子，一个为瓷套绝缘子）三相平行安装、导电部分由触刀、静触头、触座（或导电杆）组成。
每一相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴连接。
主轴通过手柄与连杆（用户自备）和CS6-1型手力操动机构相连在一起连动。
触刀由两片槽型铜板组成，它不仅增大了触刀散热面积对降低温度有利，而且提高了触刀的机械强度，使开关的动热稳定性提高，触刀一端通过（销轴）安装在触座上（或导电杆上）。
另一端与静触头相连接，而触刀的接触压力通过两端的弹簧来维持。
GN19-12(C)/1000、1250A在接触处安装有磁锁板，加磁锁板的目的是，当很大的短路电流通过时增强了触刀两槽型触刀之间的吸引力。
亦增强了接触处的接触压力，因而提高了开关的动热稳定性。
GN19-12©/400、630A隔离开关通过的电流小，因此无需加磁锁板。
底架装配：由底架、主轴、限位板、停挡及挡圈组成。
限位板主要用来保证导电触刀“分”“合”时所得到要求的终点位置。
5 安装与调整安装前的准备工作打开包装箱，按照装箱单检查产品备件及随机附带技术文件是否齐全，检查产品在运输过程中有无损伤。
高压开关柜操作手册
高压开关柜操作手册work Information Technology Company.2020YEAR高压开关柜操作手册一、高压开关柜简述高压金属封闭开关设备是由柜体和手车两大部分构成。
柜体由金属隔板分隔成四个独立的隔室：母线室、断路器手车室、电缆室和继电器仪表室。
手车根据用途分为断路器手车、计量手车、隔离手车等，同参数规格的手车可以自由互换，手车在柜内有试验位置和工作位置，每一位置都分别有到位装置，以保证联锁可靠。
高压开关柜有安全可靠的连锁装置，能满足“五防”要求：(1 防止误操作断路器；2 防止带负荷拉合隔离开关，即防止带负荷推拉小车；3 防止带电挂接地线，即防止带电合接地开关；4 防止带接地线送电，即防止接地开关处于接地位置时送电；5 防止误入带电间隔)a）断路器手车在试验或工作位置时，断路器才能进行合分操作，且在断路器合闸后，手车无法移动，防止了带负荷误拉、推断路器。
b)仅当接地关处于分闸位置时，断路器手车才能从试验位置移至工作位置，仅当断路器手车处于试验位置时，接地开关才能进行合闸操作，实现了防止带电误合接地开关及防止接地开关处于闭合位置时关合断路器。
C)接地开关处在分闸位置时，下门及后门都无法打开，防止了误入带电间隔。
d)断路器在工作位置时，二次插头被锁定不能拔出。
为保证安全及各联锁装置可靠不至损坏，必须按联锁防误操作程序进行操作。
二、主电源柜送电操作程序1) 关闭所有柜门及后封板,并锁好。
2) 推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位。
)手动插上航空插，关上手车室门并锁好。
3) 观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。

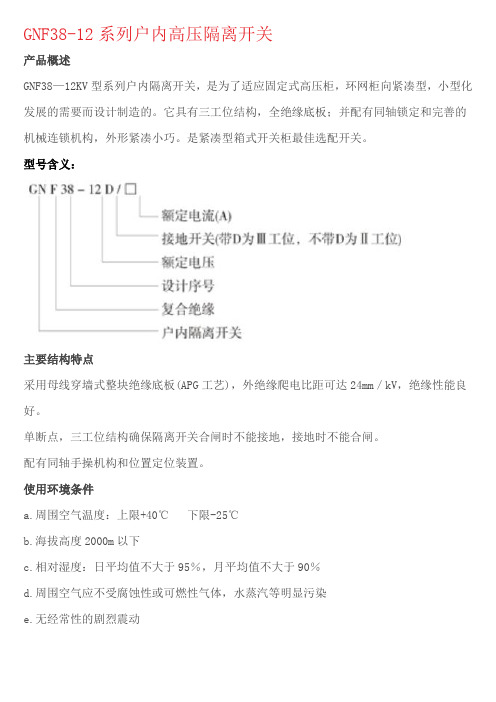

GNF38-12系列户内高压隔离开关技术说明书
GNF38-12系列户内高压隔离开关
产品概述
GNF38—12KV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。
它具有三工位结构，全绝缘底板；并配有同轴锁定和完善的机械连锁机构，外形紧凑小巧。
是紧凑型箱式开关柜最佳选配开关。
型号含义：
主要结构特点
采用母线穿墙式整块绝缘底板(APG工艺)，外绝缘爬电比距可达24mm／kV，绝缘性能良好。
单断点，三工位结构确保隔离开关合闸时不能接地，接地时不能合闸。
配有同轴手操机构和位置定位装置。
使用环境条件
a.周围空气温度：上限+40℃下限-25℃
b.海拔高度2000m以下
c.相对湿度：日平均值不大于95％，月平均值不大于90％
d.周围空气应不受腐蚀性或可燃性气体，水蒸汽等明显污染
e.无经常性的剧烈震动
主要技术参数：外形及安装尺寸：
安装和调试
开箱后，应检查产品有无破损和锈蚀，产品铭牌，合格证是否与订货单相符，装箱清单是否与实物相符，完好无损。
清理表面灰尘和污垢。
检查开关各主要连结部位的螺钉是否松动，如有上述情况，应进行旋紧调整。
对机械磨擦部位涂以工业凡士林油。
按高压柜，环网柜的位置需要进行安装，注意开关分闸时带电部分与对地的绝缘距离大于125cm。
开关安装好以后应无负荷操作3-5次，检查分，合，接地标识是否和相应的操作益吻合，操作时不行有卡住等非正常现象。
动，静触头接触压紧弹簧的压力出厂时已调好，用户不必再调整。
开关与母线的连接处，接触必须良好，固定可靠。

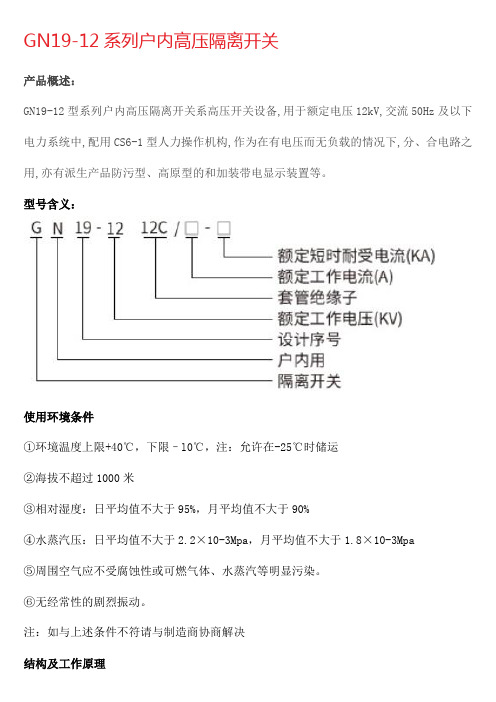

GN19-12系列户内高压隔离开关技术说明书
GN19-12系列户内高压隔离开关产品概述：GN19-12型系列户内高压隔离开关系高压开关设备,用于额定电压12kV,交流50Hz及以下电力系统中,配用CS6-1型人力操作机构,作为在有电压而无负载的情况下,分、合电路之用,亦有派生产品防污型、高原型的和加装带电显示装置等。
型号含义：使用环境条件①环境温度上限+40℃，下限–l0℃，注：允许在-25℃时储运②海拔不超过1000米③相对湿度：日平均值不大于95%，月平均值不大于90%④水蒸汽压：日平均值不大于2.2×10-3Mpa，月平均值不大于1.8×10-3Mpa⑤周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
⑥无经常性的剧烈振动。
注：如与上述条件不符请与制造商协商解决结构及工作原理GN19-12/400、630、1000、1250型隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。
（GN19-12C/400、630、1000、1250型则一个为支柱绝缘子，一个为瓷套管绝缘子）三相平行安装，导电部分由触刀静触头、触座（或导电杆）组成。
每相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底座上的主轴相连。
主轴通过手柄与连杆（用户自备）和CS6-1型于动机构相连在一起连动触刀由两片槽形铜板组成，它不仅增大了触刀散热面积对降底温度有利，而且提高了触刀的机械强度，使开关的动稳定性提高。
触刀一端通过螺栓（车的肖）安装的触座上（或导电杆上）。
另一端与静触头系可分连接而触刀接触压力靠两端的弹簧来维持。
GN19-12/1000、1250在接触处安装有磁锁板，加磁锁板的目的是，当很大的短路电流通过时增强了两槽形触刀之间的|吸引力。
亦即增加了接触处的接触压力，因而提高了开关的动热稳定性。
GN19-12/400、630隔离开关极限通过流小，因此无需加磁锁板。
主要技术参数：外形尺寸：。
GN30型隔离开关故障原因分析及对策
螺栓 由于 长 期 过 热 导 致 熔 化 断 裂 ，触 指 掉 落 至 母 排 上
引起 相 间 短路 。
２ 故 障 原 因分 析
ＧＮ３ ０型 隔 离开 关 是一 种 旋 转 触 刀 型 隔 离 开关 ，主
体通 过 ２组 绝 缘 子 固 定 在 底 架 上 下 两 个 面 上 ，上 下 两 个 面 由 固连 在 开 关 底 架 上 的 隔 板 分 开 ，通 过 旋 转 触 刀 实现 分 合 。它 可安 装 在 Ｘ Ｎ、Ｇ Ｘ 和 部 分 Ｇ Ａ 开 Ｇ Ｇ 。 Ｇ１ 关柜 上 ，使 开 关 柜 结 构 紧凑 、 合 理 、 简 单 ，提 升 开 关 柜 的安 全 可靠 性 。
关 键 词 ＧＮ３ 静 触 头 触 指 结 构 改 进 ０
０ 引言
近 年 来 ，因开 关 柜 动 静 触 头 接 触 不 良导 致 的 过 热 事 故时 有 发 生 ，其 中 ８ 以上 发 热 集 中 在 国 产 刀 闸元 Ｏ 件 的动 静 触 头 接 触 部 分 。 因 此 对 于 一 些 运 行 年 限 长 、 负荷 重 的开 关 柜 ，触 头 过 热 成 为 影 响 设 备 安 全 可靠 运
图 １ 改进前 ＧＮＳ ０隔离刀闸结构 图
３ 防 范 对 策
为避免此类事故再次发生 ，提出如下防范对策 ： （） １改进隔离刀 闸的结构 。如图 ２ 所示 ，将静触头
Ｇ ０型 隔离开关静 触头采用 弹簧 固定 于底座 触 Ｎ３
指 的形 式 ，每 相 有 ８片 触 指 。 这 种 形 式 的 优 点 有 ： 每 片 触 指 负 担 的 电 流 小 ， 电 流 分 配 较 均 匀 ；集 肤 效 应 减 少 ； 散 热 和 接 触 面 积 增 大 ， 降 低 了 损 耗 ； 同 时 制 造 工 艺 也 较 好 。但 静 触 头 座 仅 靠 １根 螺 栓 固 定 在 绝 缘 底 座 上 ，在 受 到 水 平 扭 力 的 情 况 下 ，有 绕 螺 栓
镇江市电工器材厂 GN19户内高压隔离开关 说明书
w w w.dg q cc.c om051182976667w ww.dg q cc.co mw w w.dg q cc.c om051182976667w ww.dg q cc.co mw w w.dg q cc.c om051182976667w ww.dg q cc.co m GN19户内高压隔离开关安装使用说明书镇江市电工器材厂w w w.dg q cc.c om051182976667w ww.dg q cc.co mwc c.c o mw w w.dg q cc.c om051182976667w ww.dg q cc.co m1产品概述GN19-12、12C系列户内高压隔离开关（以下简称隔离开关）为额定电压12kV，三相交流60Hz 的户内装置，作为有电压而无负载的情况下分、合电路之用。
2、使用环境条件2.1环境温度上限+40℃，下限–l0℃，注：允许在-25℃时储运2.2海拔不超过1000米2.3相对湿度：日平均值不大于95%，月平均值不大于90%水蒸汽压：日平均值不大于2.2×10-3M pa，月平均值不大于1.8×10-3Mpa2.4周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。
2.6无经常性的剧烈振动。
注：如与上述条件不符请与制造商协商解决3、型号及其代表意义：3、技术参数型号额定电压（kV）额定电流（A）4S热稳定电流（kA）动稳定电流（kA）51240012.531.5 51240012.531.5 126302050126302050 512100031.580 512100031.5801212504010012125040100w w w.dg q cc.c om051182976667w ww.dg q cc.co mw w w.dg q cc.c om051182976667w ww.dg q cc.co mw w w.dg q cc.c om051182976667w ww.dg q cc.co m6、结构及工作原理GN19-12/400、630、1000、1250型隔离开关的每相导电部分通过两个支柱绝缘子固定在底座上。
森源电气产品资料
GN25-12系列
GN30-12系列
GN30S隔离开关
GW5S-40.5
GW8S-40.5
GW13S-40
40.5kV及以下各种电流互感器
LZZBJ9-36/250W2G1型
LZZBJ9-36/150(175)b/2(4)型
LZZBJ9-10C1(C2)型
LZZBJ-12型
BH-0.66型
vsv12户内高压真空断路器zw612户外高压真空断路器vsv12p户内高压真空断路器zw7405户外高压真空断路器vsv12m户内高压交流永磁机构真空断路器zw8户外高压真空断路器vsp24型户内高压真空断路器zw20i12智能型户外高压交流真空断路器vsv24p型户内高压交流真空断路器zw30405户外高压真空断路器vsv405户内高压真空断路器zw32户外高压真空断路器vsv405p户内高压真空断路器zn2812系列户内高压真空断路器森源电气vsv405户内高压真空断路器vs112高压真空断路器12405kv各种户内外隔离开关接地开关接地开关jn15系列户内高压交流电动接地开关隔离开关gn10s隔离开关gn1912系列gn2212系列gn2412系列gn23s隔离开关gn2512系列gn3012系列gn30s隔离开关gw5s405gw8s405gw13s40405kv及以下各种电流互感器lzzbj936250w2g1lzzbj936150175b24型lzzbj910c1c2型lzzbj12成型铜触头铜排三主导产品性能描述产品名称
KYN□-2×27.5铠装移开式户内交流金属封闭开关设备
TXGW-27.5KV牵引供电智能箱变式开关站
VSV-27.5户内高压交流真空断路器
GW4-27.5户外高压交流隔离开关
XGN2-12安装使用说明书
成都济阳电气安装使用说明书CDJY005.412.030 SM有限公司XGN2-12第 1 页户内交流箱型固定式金属封闭开关设备共13页1 概述XGN2— 12 户内交流箱型固定式金属封闭开关设备（以下简称开关柜）用于3、 6、10kV 三相交流50Hz 系统中作为接受与分配电能之用。
其母线系统为单母线，并可派生出单母线带旁路和双母线结构。
本开关柜符合国家标准GB3906-91《 3～ 35kV 交流金属封闭开关设备》及国际标准IEC298 （ 1990）的要求，并具有两部提出的“五防”闭锁功能。
本开关柜主开关采用SN10-12 型系列少油断路器及ZN28A-12 系列真空断路器。
主开关可配用CD10系列电磁操作机构和CT 弹簧操作机构。
隔离开关采用GN30-12 旋转式隔离开关和GN22-12 大电流隔离开关系列产品。
2产品使用环境条件2.1环境温度：-25℃～+40℃；2.2海拔高度不超过2000m；2.3相对湿度：日平均值不大于95%，月平均值不大于90%；2.4地震烈度不超过8 度；2.5没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
3产品系列及主要规格型号的组成XGN 2—□□□/□—□额定开断电流（kA）额定电流（ A）操作机构特征（T 或 D）一次方案号描写额定电压：3、6、12kV设计序号描校旧底图总号户内型固定式箱型开关设备底图总号签字资料来源编制描写描校旧底图总号底图总号签字共13页第2页4技术数据4.1 开关柜的技术数据见表1表 1序号项目单位技术参数1额定电压kV3；6；102最高工作电压kV 3.6 ； 7.6 ； 123额定电流A5～ 25004额定短路开断电流kA16； 20 ； 31.5 ； 405额定短路关合电流kA40； 50 ； 80 ； 1006额定动稳定电流kA40； 50 ； 80 ； 1007额定热稳定电流kA16； 20 ； 31.5 ； 408额定热稳定时间s49防护等级IP2X10母线系统单母线11操作方式电磁式、弹簧储能式12外形尺寸（宽X深X高）mm1100X1200X2650（ 1000A 以下）4.2断路器及操作机构的技术数据4.2.1少油断路器及操作机构的技术数据见表2表 2SN10-12Ⅰ /SN10-12Ⅲ /SN10-12Ⅱ /1250-40名称单位630-161000-31.52000-401000-163000-40额定电压kV10最高工作电压kV12额定电流A630， 100010001250， 2000；3000额定频率Hz50额定开断电流（有效值）kA16； 20（ 6 kV）31.540额定关合电流（蜂值）kA40； 50（ 6 kV）80125热稳定电流（有效值）kA16；2031.540热稳定时间s4机械寿命次2000描写描校旧底图总号底图总号签字共13页第2页续表 2SN10-12Ⅰ /SN10-12Ⅲ /SN10-12Ⅱ /1250-40名称630-161000-31.52000-401000-163000-40型号CD10ⅠCD10ⅡCD10Ⅲ直工作电合闸线圈110220压 V分闸线圈24， 48 ， 110 ， 220流工合110V196240294闸220V98120147作配电24V373737电分48V18.518.518.5压用磁110V555 A闸220V 2.5 2.5 2.5机型号CT8-Ⅰ CT8-Ⅱ弹工作电储能电机～110，～ 220，～ 380构簧分励脱扣～ 110，～220，～ 380；— 48压 V机失压脱扣～ 110（ 100 ），～ 220，～ 380构储能时间s≯ 5过流脱扣A5合闸时间s直流电磁≯ 0.20 ，弹簧储能≯ 0.15分闸时间≯ 0.064.2.2真空断路器及操作机构的技术数据见表3表 3单ZN28A-12ZN28A-12ZN28A-12名称1250-31.5位1250-202500-402000-31.5额定电压kV10最高工作电压kV12额定电流A12501250， 20002500额定频率Hz50额定开断电流（有效值）kA2031.540额定关合电流（蜂值）kA5080100额定热稳定电流（有效值）kA2031.540额定动稳定电流（蜂值）kA5080100热稳定时间s4机械寿命次10000额定短路开断电流开断次数次30（50）真空灭弧室真空度Pa不低于 6.5X10 -2燃弧时间ms≤ 20描写描校旧底图总号底图总号签字共13页第2页续表 3型号CD10ⅠCD10ⅡCD10Ⅲ直工作电合闸线圈110220压 V分闸线圈24， 48 ， 110 ， 220流工合110V196240294闸220V98120147作配电24V37电分48V18.5压用磁110V5A闸220V 2.5机型号CT8-ⅠCT8-Ⅱ构弹工作电储能电机～110，～ 220，～ 380簧分励脱扣～ 110，～220，～ 380；— 48压 V机失压脱扣～ 110（ 100 ），～ 220，～ 380构储能时间s≯ 5过流脱扣A5合闸时间s直流电磁≯ 0.20，弹簧储能≯ 0.15分闸时间≯ 0.064.3 GN30 — 12（ D）隔离开关技术参数见表4表 4GN30-12/400GN30-12/630GN30-12/1000名称单-12.5-20-31.5位GN30-12D/400GN30-12D/630GN30-12D/1000-12.5-20-31.5额定电压kV10最高工作电压kV12额定电流A4006301000 4s 热稳定电流（有效值）kA12.52031.5动稳定电流（蜂值）kA31.55080额定绝1.2/50 μ s 雷电冲kV75击耐压缘水平1min工频耐压kV424.4 GN22 — 12 隔离开关技术参数见表表 5名称单位GN22-12/2000-40GN22-12/3150-50额定电压kV10最高工作电压kV12额定电流A200031504s 热稳定电流（有效值）kA4050描写描校旧底图总号底图总号签字共13页第2页续表 5动稳定电流（蜂值）kA100125额定雷电冲相对地、相间75击电压断口间85绝缘kV1min 工相对地、相间42水平频耐压断口间534.5接地开关技术数据接地开关的技术参数应能与相应的隔离开关参数配合，所以接地开关的动、热稳定电流、接触压力与相应的隔离开关一致，但接地开关断口间的距离不小于125mm。
KV户内高压隔离开关GN-／A简介
一、GN27-35／630A35KV户内高压隔离开关称说明概述
GN27-35／630A35KV户内高压隔离开关称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
35KV户内高压隔离开关适于重合闸操作并有极高的操作可靠性与使用寿命。
35KV户内高压隔离开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。
35KV户内高压隔离开关(极柱型)采用了固体绝缘结构—集成固封极柱，实现了免维护。
35KV户内高压隔离开关在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用
动静触头允许磨损累计厚度mm 3
四、35KV户内高压隔离开关选型
用户可根据被保护对象选用不同型号的35KV户内高压隔离开关，对使用场所的不同可选用防污型和高原型。
为满足市场的需求我厂可根据用户的要求设计各种非标产品。
《35KV户内高压隔离开关GN27-35／630A》
五、35KV户内高压隔离开关使用条件：
1.适用于户内、外；
2.环境温度-40℃~+40℃；
3.海拔高度不超过3000m（瓷套式不超过1000m）；
4.电源频率不小于48Hz、不超过62 Hz；
5.长期施加在35KV户内高压隔离开关端子间的工频电压不超过35KV户内高压隔离开关的持续运行电压；
6.地震烈度8度及以下地区；
7.大风速不超过35m/s。
8.35KV户内高压隔离开关保护发电厂、变电站的交流电气设备免受大气过电压和操作电压的损坏。
35KV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环境条件：
+ 海拔：1000～3000m；
+ 周围空气温度：上限+40℃，下限-10℃；
概述：
GN30-12(D)户内高压旋转式隔离开关为额定电压12kV三相交流50Hz的户内装置。适用于箱式金属封闭固定开关柜，可使开关柜结构紧凑、合理、简单、安全可靠性高。用于有电压无负荷的情况下分合电路之用。隔离开关采用JSXGN-12型可联锁操作机构传动，绝缘部分全部采用大爬距瓷绝缘子，安全可靠。触头采用片状触指，线状接触，降低了操作力并增加了转动灵活性。
+ 周围环境相对湿度：日平均值不大于95%，月平均值不大于90%；
+ 地震烈度不超过8度；
+ 无严重灰尘、化学腐蚀性和爆炸性物质的场所；
+ 无经常性剧烈振动场所。
主要技术参数
额定电压/KV
额定电流/A
4S额定短时耐受电流/KA
额定峰值耐受电流/KA
1min工频耐压/KV
雷电冲击耐压/KV
12
630
20
50
42
75
1000
31.5
80
1250
40
100ቤተ መጻሕፍቲ ባይዱ
2000
50
125
3150
40 50
100 125
4000
50
125
产品规格及外形尺寸图
GN30配电动机构（分体图）
制造:上海昌开电器有限公司
