第13讲 iFIX安全
ifix培训资料
IFIX 培训资料目录第一节iFIX概述第二节iFIX软件安装与启动第三节画面编辑第四节数据库编辑第五节系统配置第六节历史趋势编辑第七节安全组态第八节报警组态第一节 iFIX概述IFIX是GE FANUC 自动化软件产品家族中的HMI/SCADA最重要的组件，它是基于WindowsNT/2000平台上的功能强大的自动化监视与控制的软件解决方案, iFIX可以帮助您精确地监视、控制生产过程，并优化生产设备和企业资源管理。
它能够对生产事件快速反应，减少原材料消耗，提高生产率，从而加快产品对市场反应速度,生产的关键信息可以通过iFIX贯穿从生产现场到企业经理的桌面的全厂管理体系，以方便管理者做出更快速更高效的决策.由于运用了直观的图形工具，iFIX的用户可以快速上手，简单快捷地为他们的生产过程创建高性能的过程窗口。
无论是简单的单机人机界面（HMI），还是复杂的多节点、多现场的数据采集和控制系统（SCADA），iFIX都可以方便地满足各种应用类型和应用规模的需要。
iFIX 灵活的系统结构意味着：iFIX 不但可以满足当前系统应用的需要，还可以在将来需要的时候随时方便地扩展系统规模,从而使用户获得更高的经济效益。
最常见的网络结构图如下：第二节 iFIX的安装与启动1、安装环境要求：最小iFIX硬件需求：基于Pentium II 266 MHz计算机。
SCADA服务器和View客户机最小96MB RAM。
如果过程数据库的大小超过1MB，数据库每增加1兆应扩展1兆内存。
例如，如果数据库尺寸为 2MB, SCADA服务器需要最小98MB内存(96+2=98)。
典型安装 iFIX 系统需120MB硬盘空间，包括画面、数据库、报警文件和其他数据文件。
iFIX报警和历史文件动态增加。
如果你在该节点打算实现报警或历史数据，则在该特定节点中需要更多的磁盘空间。
其它Intellution产品，如iDownTime和iHistorian，要求额外需求。
IFIX教程

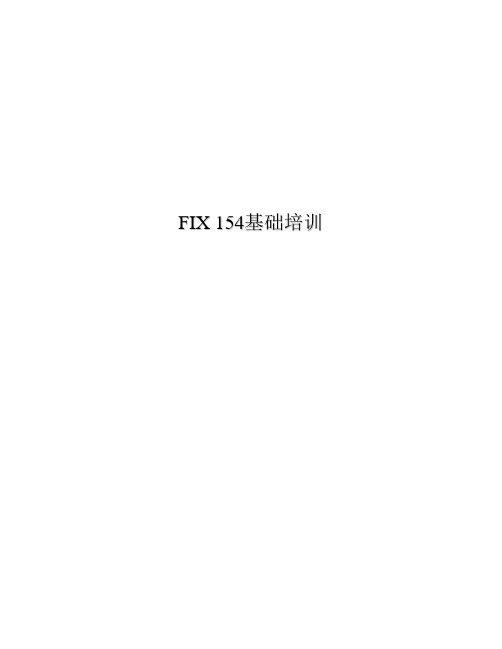

F I X154基础培训154培训介绍●为学员提供对iFix有较好的了解●以新用户的角度来设计课程●课程包括配置和应用iFix软件、建立应用程序的实验，通过使用软件中的大量组件开发应用程序预备知识●熟悉个人计算机，特别是Windows NT和Windows 2000●过程控制应用的常识●熟悉intellution软件是有帮助的，但不是必要的培训内容及课程安排●第1天iFix概述和结构，系统配置，I/O驱动器，工作台及画面介绍培训内容及课程安排●第3天全局，调度，数据库编辑器，程序块，VBA介绍，趋势图第一章概述●iFix产品概貌●Intellution Dynamics●进行练习以巩固所学知识●iFix是一套工业自动化软件●“过程化窗口”●为操作员和应用程序提供实时数据节点：运行i F i x的计算机●SCADA节点Supervisory Control And Data Acquisition ●iClient节点VIEW / HMI●HMI PAK = SCADA + iClient 网络节点类型●独立节点●本地节点●远程节点其它节点类型第二章i F i x结构●基本结构●I/O驱动器●过程数据库●图形显示●分布式结构●进行练习以巩固所学知识I/O驱动器●iFix从过程硬件获取数据PLC，DCS，简单I/O设备……●I/O驱动器是iFix与过程硬件之间的接口●I/O驱动器支持特定的硬件设备●I/O驱动器以poll记录格式收集数据，并传输至DITD I T（D r i v e r I m a g e T a b l e）●SCADA服务器内存中●存储I/O驱动器的轮询记录数据●轮询时间poll timeI/O驱动器基本结构S A C●SAC – Scan Alarm and Control扫描、报警和控制●扫描时间scan time●监视SAC –任务控制应用程序过程数据库●PDB – Process Database●过程数据库由标签（块）组成●AI，AO，DI，DO，CA，TR……●标签可以连接，形成链P D B基本结构操作员显示●以图形方式显示PDB数据信息●HMI 人机接口●图形对象图表，数据连接，动画，控件……图形显示基本结构数据库标志信息●SERVER.NODE.TAG.FIELD 句法●浏览本地或远程节点的数据●Field 域数字数据类型F_*（float）文本数据类型A_*（ASCⅡ）图形数据类型T_*“双向”结构第三章系统配置●重要知识点回顾●系统配置●进行练习以巩固所学知识节点类型●节点–运行iFix的计算机●SCADA节点●iClient节点– HMI●SCADA + iClient = HMI PAK系统配置工具S C U●配置本地节点●SCU文件●路径配置，报警配置，网络配置，SCADA配置，任务配置，安全配置，SQL配置，报警区域配置S C U系统配置●本地节点名和逻辑节点名●本地节点别名THISNODE ●服务方式路径配置报警配置报警区域数据库报警区域过滤网络配置S C A D A配置任务配置安全配置S Q L配置S C A D A配置I/O驱动器●通讯方式串口，驻留卡件，以太网卡……●6.x版本驱动器与SAC及过程硬件通讯，属于传统驱动器可用于Win95/98，WinNT及Win2000●7.x版本驱动器具有OPC服务器功能只能用于WinNT及Win2000S I M驱动器●SIM – iFix仿真驱动器– 2000个16位寄存器– 14个信号发生器–报警及系统计数器●SIM驱动器地址可供数据块读写操作●SAC启动或PDB重新装入，SIM地址将被复位安装I/O驱动器●安装iFix时提示用户●光盘安装●7.x驱动器有安装程序，可直接安装升级I/O驱动器●V6升级到V6备份并导出PDB文件及驱动器配置文件●V7升级到V7备份并导出PDB文件及驱动器配置文件卸载旧版本驱动器●V6升级到V7卸载旧版本驱动器配置I/O驱动器●通道Channel●设备Device●轮询记录Poll Record (6.x)数据块Data Block (7.x)第五章V6.x I/O驱动器●配置6.x驱动器●监视I/O驱动器●进行练习以巩固所学知识配置6.x驱动器●选择并配置配置通道●选择或添加设备●配置轮询记录表●iFix重新启动时更新该驱动器配置文件通道●定义SCADA和过程硬件之间的通讯●端口，波特率，数据位，停止位，校验位……●应答超时，延时，重试次数设备●配置特定的硬件设备●设备名，站号或IP地址，数据块类型及数量……●配置参数根据驱动器类型而不同轮询记录●配置设备对过程硬件数据的读写●轮询记录存储于DIT –内存数据表●起始/结束地址，轮询时间，访问时间，死区……●I/O地址格式配置根据设备类型而不同任务控制M i s s i o n C o n t r o l报警历史A l a r m H i s t o r y第六章V7.x I/O驱动器●配置7.x驱动器●监视I/O驱动器●进行练习以巩固所学知识V7.x I/O驱动器●图形用户配置界面– Power Tool●与iFix紧密集成●事件驱动/ 时间驱动●支持OPC●支持OLE自动化技术P o w e r T o o l通道●启用●端口共享●通讯端口，模式，波特率，数据位，停止位，校验位……●协议，模式设备●配置特定的硬件设备●启用●设备名，站号●响应超时，重试次数，延时时间数据块●块名●启用●I/O地址●主轮询速率，二级轮询速率，相位，访问时间监视I/O驱动器●任务控制●报警历史●Power Tool统计显示消息日志第七章图形功能介绍●Intellution工作台●画面●进行练习以巩固所学知识I n t e l l u t i o n工作台●两种模式编辑模式Config运行模式Run●系统树，工作区●菜单栏，工具栏，工具箱●属性窗口工作台画面●iFix画面由对象组成●对象的概念●画面本身也是对象●图形功能介绍基本形状，颜色，式样，编辑工具，格式工具……第八章过程数据库●数据库标签tag●数据库管理器●进行练习以巩固所学知识T a g●数据库标签（块）是独立单元●一级数据库标签●二级数据库标签●数据库标签链数据库管理器●创建和编辑数据库块●电子数据表形式●可以打开所有SCADA节点数据库●导入/导出数据库–建议采用CSV格式数据库管理器第九章数字量标签●数字量输入标签●数字量输出标签●进行练习以巩固所学知识标签名●在数据库中必须是唯一的●最多可达30个字符●至少有一个非数字字符●不允许有空格●- _ ! # % $ \ / | [ ]D I–数字量输入第九章数字量标签●数字量输入标签●数字量输出标签●进行练习以巩固所学知识D O–数字量输出第十章图形对象●图形对象工具●属性窗口●数据连接●表达式编辑器●数据输入工具●进行练习以巩固所学知识画面●iFix画面由对象组成●画面本身也是对象●图形功能基本形状，颜色，式样，编辑工具，格式工具……属性窗口●修改对象的静态属性●显示对象可以修改的属性–只读属性不出现●非模态化–总是驻留在屏幕上–即时反映对象属性值数据连接d a t a l i n k●显示数据源的数值或文本信息●属性设置类似于文本对象表达式编辑器●访问iFix系统中所有的数据源过程数据库，画面，全局，历史，数据服务器，报警计数器……●数据源可以是单个值，也可以是表达式●数据源可用来动画对象属性表达式编辑器数据输入工具●将画面数据送回数据源一般与数据连接结合使用●数据输入方法–数字/字母输入项–滑动输入项–按钮输入项（常用于数字量标签）–斜坡输入项第十一章动画对象●动画●动画专家●动画对话框●进行练习以巩固所学知识动画●根据数据源的变化，动态地改变对象的属性●数据源iFix数据库标签，画面或对象的属性，OPC服务器，I/O实时数据，全局变量，预定义表达式，VBA事件●动画也是对象●对属性进行动画，而不是对象本身动画专家E x p e r t●颜色●填充●旋转●位置●比例●可见性动画对话框●编辑对象的属性●静态属性●动态属性●数据转换范围，表，格式，对象第十二章模拟量标签●模拟量输入标签●模拟量输出标签●SIM驱动器●进行练习以巩固所学知识A I–模拟量输入A O–模拟量输出S I M驱动器●iFix仿真驱动器– 2000个16位寄存器– 14个信号发生器（RA，RG，RH……）–报警和系统计数器第十三章I n t e l l u t i o n工作台●配置工作台●关于画面●使用帮助和电子书●使用图符集●进行练习以巩固所学知识配置工作台●“工作台”菜单/ 用户首选项画面缓存●预装画面保存在缓存中–运行画面关闭时加载至缓存–预装画面启动时载入缓存，并且永不清除●修改LOCAL\FixUserPreferences.ini– TotalPreloadPicturePath– PicturePath#N画面尺寸●iFix画面文档有一个逻辑调整系统●文档尺寸是逻辑单元–而不是像素点或其它长度单位●自动调整适应不同的显示器分辨率帮助系统和i F i x电子书图符D y n a m o●重复使用利用率较高的对象●iFix提供广泛的预定义图符第十四章全局对象●全局变量●全局阈值表●全局过程●进行练习以巩固所学知识全局变量●作用于所有的应用（画面及调度）●创建全局变量全局阈值表●用于创建需重复使用的表–颜色阈值–对应字符串值●创建全局阈值表●使用全局阈值表全局过程●iFix提供全局过程和函数– OpenPicture，OnScan……●创建用户自定义全局过程（模块）Project_User●全局窗体第十五章调度●基于时间●基于事件●配置并运行调度●进行练习以巩固所学知识基于时间t i m e-b a s e d●一次性执行●连续执行●每天●每月基于事件e v e n t-b a s e d●数据变化●为真时，为假时时间点●总为真，总为假时间段配置调度●前台●后台FixBackgroundServer.exe/Service 参数。
iFIX笔记

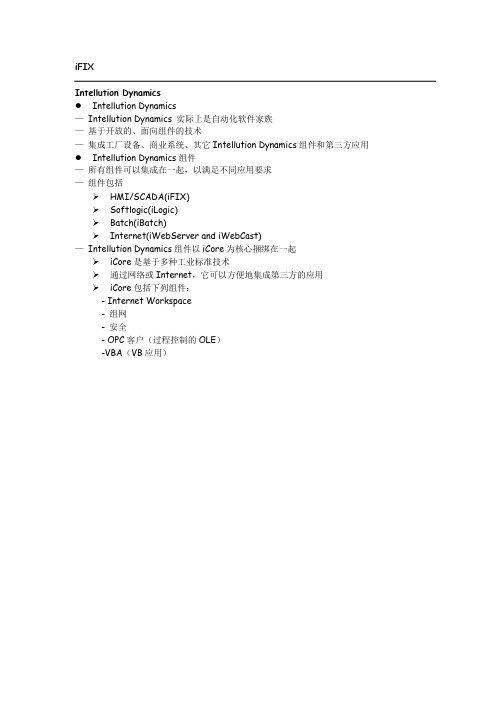

iFIXIntellution Dynamics●Intellution Dynamics—Intellution Dynamics 实际上是自动化软件家族—基于开放的、面向组件的技术—集成工厂设备、商业系统、其它Intellution Dynamics组件和第三方应用●Intellution Dynamics组件—所有组件可以集成在一起，以满足不同应用要求—组件包括HMI/SCADA(iFIX)Softlogic(iLogic)Batch(iBatch)Internet(iWebServer and iWebCast)—Intellution Dynamics组件以iCore为核心捆绑在一起iCore是基于多种工业标准技术通过网络或Internet，它可以方便地集成第三方的应用iCore包括下列组件：- Internet Workspace- 组网- 安全- OPC客户（过程控制的OLE）-VBA（VB应用）软件介绍：●是一套工业自动化软件，为用户提供一个“过程化窗口”●提供实时数据给操作员及软件应用基本功能：●数据采集—与工厂的I/O设备直接通信—通过I/O驱动程序，与I/O设备接口●数据管理—处理、使用所取数据—数据管理包括很多方面，如过程监视（图形显示）监视控制报警报表数据存档术语●节点类型—一台运行iFIX软件的计算机称为一个节点一个从过程硬件获取数据的节点称为一个SCADA服务器- SCADA-Supervisory Control And Data Acquisition 监视控制和数据采集- 通过I/O驱动软件和过程硬件进行通信- 建立并维护过程数据库- 具有数据采集和网络管理功能，而无图形显示的节点称为一个盲SCADA服务器（Blind SCADA）iClient是不具有SCADA功能的节点- 该节点从SCADA节点获取数据- 可以显示图形、历史数据及执行报表- 该节点有时称为VIEW或HMI节点- HMI-Human/Machine Interface人机接口同时具有SCADA和iClient功能的节点称为HMI Pak- 通过I/O驱动软件和过程硬件进行通信，并显示图形、历史数据及执行报表- 也可通过网络从其他SCADA节点获取数据—网络节点独立节点：与网络中其他节点不进行通信的节点本地节点：描述了本地正在工作的节点远程节点- 在一个分布式系统中，不同于本地节点的节点- 也可以是通过Modem访问的节点—其他节点类型只读节点- 不允许修改显示画面或过程数据库- 不允许修改过程设定值或报警确认运行节点- 不允许修改显示画面或过程数据库- 必须预先安装所有配置文件- 不一定为只读方式- 与之相对应的节点称为开发节点iFIX环境配置在开始设置iFIX的环境之前，要完成以下任务：●要确定计算机是否作为浏览客户端、SCADA服务器和开发工作站。
iFIX图文教程 20200325
iFIX图文教程版本V0.01更新时间：2020年3月26日目录前言 (4)几点说明 (5)本教程软件需求 (5)软件对系统要求 (5)软件限制的说明 (5)软件原理说明 (5)软件安装 (6)iFIX安装 (6)IGS驱动安装 (12)Historian数据库安装 (18)一个简单的入门示例 (23)准备工作 (23)VSPD虚拟串口安装 (23)Modbus从站模拟软件安装 (26)Modbus从站模拟软件安装（2） (28)搭建下位机测试 (29)建立通讯 (35)添加标签 (51)创建画面 (59)系统运行 (64)iFIX与S7200的通讯 (65)S7200程序 (65)iFIX程序 (66)iFIX与TwinCAT2通讯 (73)iFIX创建新的项目 (78)过程数据库（PDB数据库） (88)过程数据库的数据类型(未完成) (92)语言切换 (92)标签组 (98)定时器控件 (105)VisiconX控件的使用 (107)vxData对象 (107)VBA 数据类型 (118)VBA 过程 (118)VBA 类与实例 (119)创建类 (119)创建实例 (124)Application的事件 (128)VBA 单链表 (130)使用Excel获取Historian中的数据 (136)VB数据结构（仅供参考，非完整实现） (139)一个特殊的类 (139)单向链表 (140)树形结构 (141)具体问题解答 (141)iFIX访问其它页面的控件？ (141)修改磁盘空间需求保证iFIX稳定 (142)退出iFIX系统代码 (142)iFIX颜色设定 (142)曲线的显示与隐藏 (144)时间获取，精确到毫秒 (145)SQLServer数据库读写 (146)VB防止添加重复项到列表中 (147)Like用法 (147)修改磁盘空间需求保证iFIX稳定 (148)frm界面访问grf界面中的变量和对象 (148)获取用户名和组名的方法（调度的后台执行） (151)获取用户名和组名的方法（属性） (152)参考 (154)教程更新 (154)前言最近在编写软件设计文档，我们使用的是iFIX，iFIX的优势应该是扩展性最好，主要是因为它采用了微软的VBA脚本，同时也带来一些问题，如不容易上手和掌握，另外与之配套的教程也特别少，使用的过程中遇到了一些麻烦，做了一些总结，把这些总结整理了一下，希望能让更多的人入门。
第12讲 iFIX报警和消息
从零开始学iFIX 培训课程第12讲iFIX报警和消息主讲：钱立湘出品：极易组态软件专业培训网内容实时报警和消息报警和消息介绍报警设置报警显示报警分组历史报警和消息报警和消息文件形式保存和查询报警和消息数据库形式保存和查询 电子书-《实现报警和消息》1.1.实时报警介绍报警-现场设备PLC的数据超出范围 SACSCAN-扫描读取数据Alarm-报警Control-控制1.2.报警设置报警产生-WSACTASK.exeWSACTASK.exe读取PDB配置 PDB中设置报警数字量配置变位-COS打开-置0，开闸，OPEN关闭-值1，合闸，Close1.2.报警设置 模拟量配置1.2.报警设置报警优先级INFO, LOLO, LOW, MEDIUM, HIGH, HIHI 或CRITICAL报警一览控件中选择过滤报警优先级1.3.实时报警显示报警一览控件显示报警计数器语音报警报警一览控件列宽要通过编辑AlarmSummary.ini改变默认列宽：col_width[0] 确认col_width[1] 区域col_width[2] 开始日期col_width[3] 结束日期col_width[4] 描述col_width[5] 节点col_width[6] 优先级col_width[7] 状态col_width[8] 标签名col_width[9] 开始时间col_width[10] 结束时间col_width[11] 数值col_width[12] Alarm Extension Field 1col_width[13] Alarm Extension Field 2col_width[14] User Defined Field 1col_width[15] User Defined Field 21.4.报警区域报警区域作用报警区域定义报警区域分配报警一览控件中选择过滤报警区域1.4.报警文件保存SCU-报警文件保存保存位置-硬盘，SCU路径设置iFIX将在30天后自动删除报警文件。
IT信息安全培训
信息本身的机密性 （Confidentiality）
完整性（Integrity）
安全问题根源—外因来自对手的威胁
国家安全威胁
信息战士
减小国家决策空间、战略优势， 制造混乱，进行目标破坏
情报机构
搜集政治、军事、经济信息。
共同威胁
恐怖分子
破坏公共秩序，制造混乱，发动政变。
商业间谍
掠夺竞争优势、恐吓
犯罪团伙
施行报复，实现经济目的，破坏制度。
局部威胁
社会型黑客
攫取经济欠，恐吓，挑战，获取声望。
娱乐型黑客
以吓人为了，喜欢挑战。
信息是依赖与承载它的信息技术系统存在的需要在技术层面部署完善的控制措施
垃圾邮件
隐藏发件人身份、地址、标题等信息的电子邮件
收件人无法拒收的电子邮件
含有虚假的信息源、发件人、路由等信息的电子邮件。
收件人事先没有提出要求或者同意接收的广告或推广宣传性质的电子邮件；
垃圾邮件的特征：
虚构人员、伪造邮件地址
带有超链接或文字链接、附件
内容涉及到账号和密码等敏感信息
使用所谓正式通知的语气
表现方式
信息系统是由人来建设使用和维护的需要通过有效的管理手段约束人
今天系统安全了明天未必安全需要贯穿系统生命周期的工程过程
如何保障信息安全？
完善的信息安全技术体系考虑过程
02、信息安全形势
我国信息化建设起步于20世纪80年代20世纪90年代取得长足进步
现在信息技术已经广泛应用于促进国民经济发展政府管理和服务水平提高企业竞争力增强人民生活水平该改善
新应用导致新的安全问题
iFIX系统介绍教案
使用基本的画图工具：
iFIX配置环境包含许多工具，帮助你访问、修改以及为画面添加对象特征。
使用画图光标
创建画面时，由于不同的目的，你可以使用许多不同的光标。当你选定一个对象并将光标放置在此对象的手柄之上时，许多这种光标会出现。对象的手柄提供了控制对象的动作点。对象的手柄依据你所进行操作的不同，以三种形式出现：
方法及事件：
对象还包括方法和事件。
方法是可以影响一个或多个对象的任务。如：矩形的移动、旋转及缩放，这些都是矩形的方法。
事件是对象生成的我们所要回复的信号。如，点击鼠标左键或按住键盘上的一个按键，对象将生成一个你要回复的信号。比如，执行一个脚本。启动一个事件时的提示性动作不一定是使用者必须执行的。它可以由一脚本，应用软件或操作系统来执行。
Intellution Dynamics的开放式结构通过集成第三方组件和应用程序，可以让你自定义系统。这种即插即用结构允许你使用你自己的应用和对象很快并且很容易的增强，或在某种情况下替换Intellution Dynamics内嵌功能。这种强大的、灵活的结构有助于对连续过程的改善，通过建立和重新使用比以前更快的应用程序有效的降低集成成本。用Intellution Dynamics能快速容易的改变你的系统而不会简慢或中断你的现场过程。
表2-2：使用工具栏生成并修改画面
工具栏...
可以...
图形
在画面中添加图形。
编辑
实现对象操作的基本功能，包括剪切、复制、粘贴及取消操作。
工具
在画面中实现对象操作功能，如排列、成组对象。
专家
在画面中或画面本身实现对象操作的高级功能，如旋转、缩放、位置移动。
完整版IFix培训教程
完整版IFix培训教程IFix是一种用于工控系统的软件平台，广泛应用于各种工业自动化场景中。
IFix培训教程是帮助工程师了解和掌握IFix 平台的功能、特点和应用的一种教育资源。
完整版IFix培训教程包括以下几个方面：1. 基础介绍第一部分介绍了IFix平台的基本信息，包括其发展历史、应用领域、功能模块等。
此外，还介绍了IFix系统架构和系统配置，让学员能够全面理解IFix平台的技术特点和操作原理。
2. 界面设计IFix平台的界面设计是其最为重要的部分之一。
第二部分详细介绍了如何设计IFix界面、如何选择和使用IFix图形控件等，这些内容对于进行界面开发和操作是非常重要的。
3. 处理数据IFix平台中包含了许多数据处理模块，第三部分主要介绍了在IFix中如何处理和分析数据、如何建立数据模型等，帮助工程师充分利用IFix平台的各种功能。
4. 存储数据IFix平台可用于数据采集和存储，第四部分讲解了如何在IFix平台中建立和管理数据库、如何实现数据的不断采集和存储等，使学员能够更好地管理数据并提高系统效率。
5. 报告和警报在IFix平台中，报告和警报都是必要的，第五部分主要介绍了如何在IFix系统中实现报告和警报的生成和管理，以及如何利用这些信息来进行预警和风险控制。
6. 应急措施最后，第六部分是关于IFix应急措施的介绍，包括故障排除、系统备份和恢复等方面的知识，这些知识对于处理突发的系统问题和灾害具有重要的作用。
总之，完整版IFix培训教程通过详细介绍了IFix平台的特点和功能，帮助工程师在IFix系统中操作更为熟练，提高工控系统的效率和运行质量。
学习完该教程后，学员可以更好地理解IFix系统，从而更好地满足工业自动化系统的需求。
12网络安全与13因特网信息资源检索PPT课件
D. photoshop、Flash
信息检索工具工作原理：
1、全文搜索引擎的工作原理
➢搜索器：负责定期地自动到
各个网站上，把网页抓下来， 并顺着上面的链接，持续不断 地抓取网页。如“网络机器 人”、“爬虫”、“蜘蛛”。
检索器
索引器 搜索器
➢索引器：把搜索器抓来的网
页进行分析，按照关键词句进 行索引，并存入服务器的数据 库中。
加密规则：
①将明文中出现的字符A替换为E，B替换为F，C替换为 G，…，W替换为A，X替换为B，…； ②将明文中出现的字符进行大小写转换。
ABCDEFGHIJKLMNOPQRS TUVW XYZ EFGHIJKLMNOPQRSTUVW XYZA BCD
密文mpSZlgLMRE解密后的明文应该是________________
计算机病毒特点：
传染性、潜伏性、可传播性、可执行性， 破坏性、可触发性等等
2、认识防火墙
定义：防火墙是一个或一组网络设备，它架在两个或 两个以上的网络之间，用来加强访问控制，免得一个网 络受到来自另一个网络的攻击。
作用：控制访问网络的 权限，只允许特许用户进 出网络
防火墙分为硬件防火墙和软件防火墙两类。
19．因特网给人们的工作，学习与生活带来了极大的便利，我们 应该文明用网，遵循相关的法律通过QQ与网友交流Photoshop 软件的使用方法 C.使用工具软件破解某网站上他人的登录密码，下载学习资料 D.参加网上红色旅游活动代表性网站： 谷歌（2）目录类搜索引擎
按目录检索：目录类搜索引擎不断收集网上信息，并 进行整理，以分类目录的形式链接起来，供用户检索，用 户通过逐级层层点击浏览这些类目，寻找自己所需的站点 信息。
目录索引类搜索引擎代表性网站：
IFIX用户及权限设置
I F I X用户设置1、建立用户进入项目编辑状态，在项目树里找到安全配置并打开。
如下图：点击用户帐号点击增加在登录名处输入你要建立的用户名，再输入密码。
点击安全区下边的‘修改’按钮弹出下图：选中安全区字母代号后点击‘增加’按钮，再按确定按钮退出。
安全区的作用是建立的该用户允许操作的变量，它对应的是数据管理库里变量的安全区见下图红色线框内：每个变量我们一般建立3个安全区就可以了，也就是可以让3个不同授权的用户去操作它。
建立变量是根据需要建立相应个数的安全区；举例：如这个变量只能工程师操作，那么建一个安全区就可以了，这个安全区应与工程师帐户选定的安全区一致。
一个项目我们一般只建立3个用户分别是guest（浏览者）、密码guest；operator（操作员）、密码operator；eng（工程师）、密码eng123。
这三个用户的操作权限（也叫应用特性）：浏览者具有工作台运行、系统用户登录、系统用户注销。
操作员具有除了工作台编辑以外的所有权限；工程师具有所有权限。
权限设定方法是点击上图中应用特性下面的‘修改’按钮弹出下图：在可用框内选中你要添加的授权，再点击‘添加’按钮或者‘增加全部’按钮。
2、打开登录点击下图中‘配置’按钮弹出下图按上图红色线框内设置即可，按后确定退出。
3、设置自动登录点击下图中自动‘登录’按钮弹出下图如果自动启动节点内没有FIX节点，那就按‘增加’按钮，否则按‘修改’按钮，弹出下图节点处填写FIX，应用级用户我们一般选operator（操作者）。
设置好后点击‘确定’按退出。
4、为了方便我们在画面要加个‘登录’按钮，按钮脚本是PrivateSubGroup32_Click()loginEndSub。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
从零开始学iFIX 培训课程
第13讲iFIX安全
主讲：钱立湘
出品：极易组态软件专业培训网
内容
安全作用
安全配置
用户
用户组
登录用户切换
安全区域
安全日志
安全删除
电子书-《实现安全》
1.安全作用
安全-用户权限管理设置
权限分配
访问iFIX程序、操作员画面、调度及配方。
访问重要程序功能（例如重新装入过程数据库）。
对过程数据库的写操作。
目的-保护iFIX工程完整和现场设备正常运行
2.安全配置
启动iFIX后才可配置安全 SCU-安全
启用安全
用户权限
2.安全配置
组账户-用户组
用户等级，类似官阶，一品，二品，…七品，官阶不同，待遇不同
作用，给每个用户分配等级，就可获取相应权限。
不需要重复为每个用户ID分配。
修改也方便。
默认2个用户组
OPERATORS
SUPERVISORS
3.登录
调用Login.exe
iFIX画面登录
iFIX VBA窗体登录
4.安全区域
作用类似报警区域
划分实时数据库标签安全
SCU-安全区域定义
PDB-标签属性划分安全区域
用户或者用户组，权限中分配安全区域
5.安全日志
目录，报警目录
YYMMDD.LOG
登录与注销者
访问iFIX的失败尝试的时间。
操作者没有完成的登录过程的三次时间。
某人试图访问没有授权的安全区域或应用特性的时间。
某人成功或不成功地进行数据输入或报警确认动作的签名时间。
操作者超出其可以登录的停留时间期限
6.安全设置删除
用户组安全信息文件：PCCOMPAT.UTL 用户安全信息文件：XTCOMPAT.UTL 系统安全信息文件：ATCOMPAT.UTL
6.安全设置删除
系统安全文件ATCOMPAT.UTL
此文件记录是否启用安全等信息
替换
复制iFIX安装目录下默认空白工程中对应文件ATCOMPAT.UTL。
