§2-3 几何不变体系的基本组成规则
二元体：两根不在一直线上的链杆连接成一个新结点的构 造称为二元体。
二元体规则 在一个体系上增加或拆除二元体，不会改变原有体系的几何构造性质。
铰结点
链杆
链杆 体系
§2-3 几何不变体系的基本组成规则
分析图示铰结体系
以铰结三角形123为基础，增加一个二元体得结点4， 1234为几何不变体系；如此依次增加二元体，最后的体系为几何不变体系，没 有多余联系。
瞬变体系
可变体系
瞬变体系
§2-7 几何构造与静定性的关系
体系
几何不变体系 (形状、位置不变)
几何可变体系 (形状、位置可变)
无多余联系 有多余联系
可变体系 瞬变体系
静定结构 超静定结构
§2-7 几何构造与静定性的关系 分析图a所示体系
分析图b所示体系
无多余联系的几何不变体系 由平衡方程→三个支反力 →截面内力→静定结构 有多余联系的几何不变体系 由平衡方程不能求全部反力
§2-1 概述
一般结构必须是 几何不变体系
几何不变体系—在不考虑材料应变的条件下，体系的位置 和形状是不能改变的。（图a）
几何可变体系—在不考虑材料应变的条件下，体系的位置和 形状是可以改变的。（图b）
§2-2 平面体系的计算自由度 自由度：确定体系位置所需的独立坐标数
一个点的自由度=2
一个刚片的自由度=2
第一章 绪论
§1-1 结构力学的研究对象和任务 §1-2 荷载的分类 §1-3 结构的计算简图 §1-4 支座和结点的类型 §1-5 结构的分类
§1-1 结构力学的研究对象和任务
结构：工程中担负预定任务、支承荷载的建筑物。 如：房屋、塔架、桥梁、隧道、挡土墙、水坝等。
结构力学讲义ppt课件
x y
x
结点自由度
y
φ
x
y
x
刚片自由度
2）一个刚片在平面内有三个自由度，因为确定 该刚片在平面内的位置需要三个独立的几何参
数x、y、φ。
4. 约束
凡是能减少体系自由度的装置就称为约束。
6
约束的种类分为：
1）链杆
简单链杆 仅连结两个结点的杆件称为简单 链杆。一根简单链杆能减少一个自由度，故一 根简单链杆相当于一个约束。
FyA
特点： 1) 结构在支座截面可以绕圆柱铰A转动 ； 2) x、y方向的反力通过铰A的中心。
29
3. 辊轴支座
A
A
FyA
特点： 1) 杆端A产生垂直于链杆方向的线位移； 2) 反力沿链杆方向作用，大小未知。
30
4. 滑动支座（定向支座）
A 实际构造
A
MA
FyA
A
MA
FyA
特点： 1）杆端A无转角，不能产生沿链杆方向的线 位移，可以产生垂直于链杆方向的线位移；
16
A
I
II
c)
B III C
形成瞬铰B、C的四根链杆相互平行（不等 长），故铰B、C在同一无穷远点，所以三个 铰A、 B、C位于同一直线上，故体系为瞬变 体系（见图c）。
17
二、举例
解题思路： 基础看作一个大刚片；要区分被约束的刚片及
提供的约束；在被约束对象之间找约束；除复 杂链杆和复杂铰外，约束不能重复使用。
高等教育出版社
4
第一章 绪 论
§1-1 结构力学的内容和学习方法
§1-2 结构计算简图
5
§1-1 结构力学的内容和学习方法
一、结构
建筑物或构筑物中 承受、传递荷载而起 骨架作用的部分称为 结构。如：房屋中的 框架结构、桥梁、大 坝等。
x
结点自由度
y
φ
x
y
x
刚片自由度
2）一个刚片在平面内有三个自由度，因为确定 该刚片在平面内的位置需要三个独立的几何参
数x、y、φ。
4. 约束
凡是能减少体系自由度的装置就称为约束。
6
约束的种类分为：
1）链杆
简单链杆 仅连结两个结点的杆件称为简单 链杆。一根简单链杆能减少一个自由度，故一 根简单链杆相当于一个约束。
FyA
特点： 1) 结构在支座截面可以绕圆柱铰A转动 ； 2) x、y方向的反力通过铰A的中心。
29
3. 辊轴支座
A
A
FyA
特点： 1) 杆端A产生垂直于链杆方向的线位移； 2) 反力沿链杆方向作用，大小未知。
30
4. 滑动支座（定向支座）
A 实际构造
A
MA
FyA
A
MA
FyA
特点： 1）杆端A无转角，不能产生沿链杆方向的线 位移，可以产生垂直于链杆方向的线位移；
16
A
I
II
c)
B III C
形成瞬铰B、C的四根链杆相互平行（不等 长），故铰B、C在同一无穷远点，所以三个 铰A、 B、C位于同一直线上，故体系为瞬变 体系（见图c）。
17
二、举例
解题思路： 基础看作一个大刚片；要区分被约束的刚片及
提供的约束；在被约束对象之间找约束；除复 杂链杆和复杂铰外，约束不能重复使用。
高等教育出版社
4
第一章 绪 论
§1-1 结构力学的内容和学习方法
§1-2 结构计算简图
5
§1-1 结构力学的内容和学习方法
一、结构
建筑物或构筑物中 承受、传递荷载而起 骨架作用的部分称为 结构。如：房屋中的 框架结构、桥梁、大 坝等。
结构力学第一章[30页]
![结构力学第一章[30页]](https://img.taocdn.com/s3/m/d2a67990c281e53a5902ff80.png)
然实际工程中多为空间结构，但很多情况下可以简化为平面结构来计算。
结构力学课件
第一章 绪论
章目录 第一节 第二节 第章三目节录 第四节
第 2 节 荷载的分类
本节目录
1.2 荷载的分类 1.2.1 按荷载作用的状况 1.2.2 按荷载作用的时间 1.2.3 按荷载对结构产生的动力效应
结构力学课件
第一章 绪论
结构力学课件
第一章 绪论
章目录 第一节 第二节 第章三目节录 第四节
第 1 节 结构的分类
1.1 结构的分类
• 结构的定义：在工程实际中能承受荷载、传递荷载并起到骨架作用的体 系称为结构，如房屋建筑中的 梁、板、柱等。结构的类型很多，可从 不同的角度来分类。
• 结构的分类：按照其几何特征，一般可分为杆件结构、薄壁结构和实体 结构。
又可分为以下几种:
结构力学课件பைடு நூலகம்
第一章 绪论
章目录 第一节 第二节
第 1 节 结构的分类
1.1.1 梁
• 梁是一种受弯杆件，其轴线通常为直线。 • 常见的有单跨梁和多跨梁 ( 见 图 1 . 1 )
第章三目节录
第四节
图1.1
结构力学课件
第一章 绪论
章目录 第一节 第二节 第章三目节录
第1节
1.1.2 钢架
• 刚架是由梁和柱组成 的结构，其结点以刚 结点为主，也有铰结 点( 见 图 1 . 2 )。
结构的分类
第四节
图1.2
结构力学课件
第一章 绪论
章目录 第一节 第二节 第章三目节录
第1节
1.1.3 拱
• 拱是轴线为曲线且在 竖向荷载作用下支座 处产生水平反力的结 构( 见 图 1 . 3 )。
第1章结构力学绪论课件分解
2. 计算由荷载、温度变化、支座沉陷等因素在结构各 部分所产生的内力，为结构的强度计算提供依据，以保
3. 计算由上述各因素所引起的变形和位移，为结构的 刚度计算提供依据，以保证结构在使用过程中不致发生 过大变形。
4. 分析动力荷载作用下的特性及反应。
四、能力培养
分析能力——选择结构计算简图的能力、对结构受力进行平衡 分析、对结构变形和位移进行几何分析、选择计算方法的能力。 计算能力——计算、校核、判断，需要作大量的习题。 自学能力——消化已学的知识，提取新的知识，以理解为主。 表达能力——作业要整洁、清晰、步骤分明，思路清楚。
结构力学
Struc结tura构l m力ech学anics
第1章 绪 论
§1-1 结构力学的学科内容和教学要求
一、结构的概念与分类 1.概念：由基本构件按一定方式联结而成的承受荷载并传 递荷载的骨架称为结构。 2.分类
（1）按几何特征分：
杆件:由 结杆 构件组成 截， 面长 尺度 寸， 、 如 桁 梁 架 、 、 刚 拱 架 等 薄壁:结 厚构 度 长度、宽度 曲 ， 面 平 为 面 壳 为 ， 板 面 如 、 楼 拱 板 坝 、 实体:结 三构 个方向尺 重 度 力 相 坝 近 、 ， 大 如 土 块 墙 基 等 础 。 、挡
二、课程的主要研究对象
理论力学——研究物体机械运动的基本规律， 静力学:研究的是刚体的平衡问题
材料力学——以研究单个杆件为主 结构力学——研究平面杆件结构 弹塑性力学——研究板、壳、及实体结构
三、学习任务 1. 研究结构的组成规律，以保证在荷载作用下结构各
部分不致发生相对运动。探讨结构的合理形式，以便能 有效地利用材料，充分发挥其性能。
解：（1）
① 结构体系的简化 将该空间结构简化为一平面体系的结构，即取一平 面排架作为研究对象，而不考虑相邻排架对它的影响。 ② 结构构件的简化 柱用其轴线表示，屋架因其平面内刚度很大，故也 可用一直杆表示。 （2） 结点的简化 在该平面排架内的结点只有屋架与柱的连接结点， 一般该结点均为螺栓连接或焊接，结点对屋架转动的约 束较弱，故可简化为铰结点。
3. 计算由上述各因素所引起的变形和位移，为结构的 刚度计算提供依据，以保证结构在使用过程中不致发生 过大变形。
4. 分析动力荷载作用下的特性及反应。
四、能力培养
分析能力——选择结构计算简图的能力、对结构受力进行平衡 分析、对结构变形和位移进行几何分析、选择计算方法的能力。 计算能力——计算、校核、判断，需要作大量的习题。 自学能力——消化已学的知识，提取新的知识，以理解为主。 表达能力——作业要整洁、清晰、步骤分明，思路清楚。
结构力学
Struc结tura构l m力ech学anics
第1章 绪 论
§1-1 结构力学的学科内容和教学要求
一、结构的概念与分类 1.概念：由基本构件按一定方式联结而成的承受荷载并传 递荷载的骨架称为结构。 2.分类
（1）按几何特征分：
杆件:由 结杆 构件组成 截， 面长 尺度 寸， 、 如 桁 梁 架 、 、 刚 拱 架 等 薄壁:结 厚构 度 长度、宽度 曲 ， 面 平 为 面 壳 为 ， 板 面 如 、 楼 拱 板 坝 、 实体:结 三构 个方向尺 重 度 力 相 坝 近 、 ， 大 如 土 块 墙 基 等 础 。 、挡
二、课程的主要研究对象
理论力学——研究物体机械运动的基本规律， 静力学:研究的是刚体的平衡问题
材料力学——以研究单个杆件为主 结构力学——研究平面杆件结构 弹塑性力学——研究板、壳、及实体结构
三、学习任务 1. 研究结构的组成规律，以保证在荷载作用下结构各
部分不致发生相对运动。探讨结构的合理形式，以便能 有效地利用材料，充分发挥其性能。
解：（1）
① 结构体系的简化 将该空间结构简化为一平面体系的结构，即取一平 面排架作为研究对象，而不考虑相邻排架对它的影响。 ② 结构构件的简化 柱用其轴线表示，屋架因其平面内刚度很大，故也 可用一直杆表示。 （2） 结点的简化 在该平面排架内的结点只有屋架与柱的连接结点， 一般该结点均为螺栓连接或焊接，结点对屋架转动的约 束较弱，故可简化为铰结点。

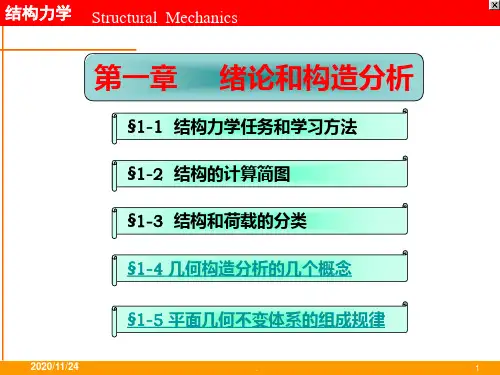

结构力学第一章 绪论和构造分析
计算简图——可以代替某一实际结构用一个简化的简 化图形。
一、确定计算简图的原则 （1） 从实际出发——计算简图要反映结构的主要性能。 （2）分清主次,略去细节——计算简图要便于计算。
二、 计算简图的简化要点 1.结构体系的简化
多数情况下，可以忽略一些次要的空间约束，将实 际空间结构分解为平面结构。
2020/11/24
5、思考题
1. 杆件结构、板壳结构与实体结构的主要差别是什么？
2. 结构力学、材料力学、弹性力学的研究对象的主要 差别是什么？
3. 常见的雨伞、降落伞和气球各属于那种（张拉式薄 膜结构充气式薄膜结构）薄膜结构？
2020/11/24
.
20
结构力学 Structural Mechanics
§1-2 结构的计算简图
5
结构力学 Structural Mechanics
桥梁结构
赵州桥
澳门桥
澳门桥
重庆长江大桥
2020/11/24
虎门大桥
.
6
结构力学 Structural Mechanics
桥 梁 结 构
斜拉结构－上海南浦大桥
2020/11/24
悬索结构--伦敦塔楼
返回
.
7
结构力学 Structural Mechanics
2020/11/24
.
18
结构力学 Structural Mechanics
3. 自学能力 • 复习已学的知识——即精读教材； • 摄取新的知识——即阅读参考书; • 理解、分析、概括、整理、运用所学知识。
4. 表达能力 • 作业条理清楚，步骤整齐，计算书书写整洁。
2020/11/24
.
19
一、确定计算简图的原则 （1） 从实际出发——计算简图要反映结构的主要性能。 （2）分清主次,略去细节——计算简图要便于计算。
二、 计算简图的简化要点 1.结构体系的简化
多数情况下，可以忽略一些次要的空间约束，将实 际空间结构分解为平面结构。
2020/11/24
5、思考题
1. 杆件结构、板壳结构与实体结构的主要差别是什么？
2. 结构力学、材料力学、弹性力学的研究对象的主要 差别是什么？
3. 常见的雨伞、降落伞和气球各属于那种（张拉式薄 膜结构充气式薄膜结构）薄膜结构？
2020/11/24
.
20
结构力学 Structural Mechanics
§1-2 结构的计算简图
5
结构力学 Structural Mechanics
桥梁结构
赵州桥
澳门桥
澳门桥
重庆长江大桥
2020/11/24
虎门大桥
.
6
结构力学 Structural Mechanics
桥 梁 结 构
斜拉结构－上海南浦大桥
2020/11/24
悬索结构--伦敦塔楼
返回
.
7
结构力学 Structural Mechanics
2020/11/24
.
18
结构力学 Structural Mechanics
3. 自学能力 • 复习已学的知识——即精读教材； • 摄取新的知识——即阅读参考书; • 理解、分析、概括、整理、运用所学知识。
4. 表达能力 • 作业条理清楚，步骤整齐，计算书书写整洁。
2020/11/24
.
19
