风管系统制作安装方案
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 1文档收集于互联网，如有不妥请联系删除. 风管制作及安装方案
赵新全整理 一、工程概况 本工程位于 中山市神州湾镇磨刀岛上，总建筑面积 34580平方米。 风管安装工程包括：排烟系统、正压送风系统、排气系统、新风及空调系统。 二、编制依据 ● 方案设计工程图纸 ● 《建筑工程质量验收统一标准》（GB50300-2001） ● 《通风与空调工程施工质量验收规范》（GB50243-2002） ● 《建筑施工安全检查标准》（JGJ59-99） 三、通风、空调施工方案 在现代安装工程中, 随着科学技术的进步, 在空调风管的制作、安装过程中, 新材料、新工艺层出不穷, 共板法兰风管就是其中之一。 该风管采用全自动生产线， 并结合世界上先进的数控及光纤信息技术， 除能生产镀锌矩形风管外， 还能生产弯头、三通、四通等各种异形风管配件。 在安装工程中发挥着越来越重要的作用。 1、 风管的工艺特点： 1) 生产线机械化.自动化程度高, 大大提高了制作效率以及风管的制作精度, 降低工程造价. 2) 风管自成法兰, 减轻风管重量, 与传统角铁法兰比较, 节约了法兰型钢及连接螺栓, 降低材料损耗. 3) 风管密封性好, 显著降低漏风量, 节约能源, 降低主机运行成本. 4) 风管强度高、无焊点、耐腐蚀性好，连接严密，漏风率低等诸多优特点，且外形美观整洁, 无镀锌层破损. 5) 生产安装快捷, 减轻劳动强度, 提供劳动效率, 满足工程需要.
2、 风管制作设备
序号 设备名称 规格型号 数量 用途 1 全自动电脑生产线 AML-Ⅲ 2条 风管材料下料、压筋、折边 2 TFD法兰成型机 T-12 2台 共板法兰风管专用法兰成型 3 全自动等离子下料机 PCM-1250*3100 1套 风管配件自动下料 4 风管咬口机 LC-12DR 1台 风管自动合缝咬口 5 风管折边机 WE67Y-100/3200 2台 共板法兰专用折边 6 螺旋风管生产流水线 Φ80～Φ1500㎜ 1条 生产圆形螺旋风管 7 钢制圆管成型机 W11-4/1300 1台 专业过墙套管、人防圆管制作
8 钢制圆法兰机 JY-50 1台 风管圆形法兰生产 文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 2文档收集于互联网，如有不妥请联系删除. 9 等离子切割机 LGK-100 2套 定型风口开孔
10 电阻点焊机 DNJ-25 1台 专业制作静压箱、导流片
11 氩弧焊机 WSM-200 1台 专业过墙套管、人防圆管制作等
12 专业全自动氩弧焊机 NBC-250 1套 不锈钢通风管制作专用设备
13 冲床 35T 1台 生产风管附件设备
14 圆弯头机 SBWT-700 1台 圆风管配件制作
15 剪板机 Q11*2000 1台 零星风管下料
16 其它配套专用电动机具 1批 1批 3 主要施工方案 3. 1 板材选用 制作风管所用钢板的厚度严格按照国标GB50243-2002的规定执行。 风管及配件钢板厚度表（㎜） 类别 风管直径 或长边尺寸 圆形风管 矩形风管 除尘系统风管 中低压系统 高压系统
D（b）≤320 0.5 0.5 0.75 1.5 320＜D（b）≤450 0.6 0.6 0.75 1.5 450＜D（b）≤630 0.75 0.6 0.75 2.0 630＜D（b）≤1000 0.75 0.75 1.0 2.0 1000＜D（b）≤1250 1.0 1.0 1.0 2.0 1250＜D（b）≤2000 1.2 1.0 1.2 2.0 2000＜D（b）≤4000 按设计 1.2 按设计 按设计 注:A.螺旋风管的钢板厚度可减小10%～15% B.排烟系统风管的钢板厚度可按高压系统 C.不适用于地下人防与防火墙的预埋管 3.2 风管的制作工艺 3.2.1 绘制风管下料加工草图 根据施工图纸及现场实际情况(风管的安装标高、走向及与其它专业协调情况)按风管所服务的系统现场绘制加工草图，并按系统编号。 生产流程 将风管加工草图尺寸输入到电脑→进镀锌板于生产线调直→压筋→剪板机剪板→文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 3文档收集于互联网，如有不妥请联系删除. 咬口→机制TFD法兰成形机→折弯机折弯→质检 共板法兰风管安装示意图 a. 制作风管时，输入电脑的下料图一定要正确，板面应保持平整，咬口缝应紧密。
咬口缝宽度均匀，纵面接缝应错开一定距离，以不降低风管质量为准。 b. 本工程中风管加工中下料、咬口和折方都使用机械加工为主，手工操作为辅。 c. 镀锌钢板采用咬口连接，风管板材的拼接咬口采用单咬口，矩形风管的四角组织采用联合角（角码）咬口。 d. 本工程防排烟风管边长较大，为避免风管断面变形和减少管壁在系统运转中，由于震动而产生噪声，就需对风管进行加固处理。施工过程中，结合现场情况主要采取以下方法进行加固。 e．在风管板面压制加强筋；根据镀锌钢板尺寸，共板法兰风管管段长度做成1160mm一段； f. 风管加工成型（笼管），将角码安装于共板法兰的四个角处。注意风管的对角线长度一致。 g．密封胶选择应符合以下要求： 有较好的贴附性能，适用能贴附各种材料。 粘皮适中。（粘度太高的密封材料粘接效果并不太好，而选用粘度较低的材料反而效果更好） 能耐受管内空气压力及气体的各种性质，而确保水密性、气密性。 h. 对完全符合要求的风管根据加工草图进行分段编号，并用塑料薄膜封堵管口待安装使用。文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
4文档收集于互联网，如有不妥请联系删除. 机械折共板法兰边示意 共板法兰风管未拼笼时半成品 共板法兰风管成型照片 3.3 镀锌钢板风管安装 a. 风管安装顺序一般为先干管后支管，竖风管一般由下至上分节安装，各部位安装方法如下表： 风管安装方法 项目 风管标高<3.5m 风管标高<3.5m 水平风管
主风管 整体安装 分节安装 安装机具 移动平台、倒链 升降机、移动平台、脚手架、倒链 支风管 分节安装 分节安装 安装机具 移动平台、滑轮 升降机、移动平台、脚手架、倒链 竖风管 滑轮、倒链、高凳 滑轮、倒链、脚手架 b. 法兰连接 法兰连接的垫料应选用不漏气、不产尘、弹性好、不易老化和具有一定强度的材料。 ☆ 排烟风管连接所用的密封材料必须满足消防验收要求的A级材料。 法兰垫料应减少接头，接头必须采用梯形或榫形连接，垫料应干净，不得凸入风文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 5文档收集于互联网，如有不妥请联系删除. 管内，并用粘胶剂与法兰粘牢。
法兰连接时，垫好垫料，把法兰对正，穿上共板法兰四个角的螺栓并戴上螺母上紧。法兰四角螺栓间中间段采用勾条或螺栓卡固定（边长小于1000㎜的采用勾条加固，大于1000㎜的用高压风管采用专用螺栓卡固定）。 ☆ 螺栓卡的卡体厚度必须高于消防验收要求的1.6㎜,即2.0以上。 连接好的风管，应以两端法兰为准，拉线检查风管连接是否平直。 法兰连接用的螺栓螺母均应用镀锌件。连接时螺母应在法兰的同一侧，螺栓露出螺母的长度适宜、一致。 c. 风管整体安装，是指在地面上将风管接长至1-20m，再用倒链将风管开至安装标高固定。根据现场实际，选择吊点，挂好倒链。吊点的数量应保证风管起吊不变形。起吊时，当风管离地200-300mm时，停止起吊，仔细检查吊点和绳索、绳扣是否牢固，风管重心是否正确，确认无误后，方可继续起吊。风管起吊至预定位置，将所有托盘和吊杆连接好，并将风管稳固，解开绳扣，卸下倒链。 d. 风管分节安装，可将风管分节用绳索拉到脚手架上，然后抬到支架上对法兰逐节安装。 e. 风管在吊装前，内外壁必须擦试干净，当施工完毕或停顿时，必须用塑料薄膜封好端口，防止二次污染。 f. 风管安装后，可利用吊杆上的调节螺丝或在托架上加垫的方法进行找平找正。 g. 风管调整好后，根据设计要求设置好固定支架，以防止风管晃动。 3.3.1 风管及部件安装 A 风管安装的前期条件 a. 土建工程具备一定条件后，即可进行风管及部件的安装。对明装风管安装，应在通风管道安装部位的土建完工或主体工程及地坪、粉刷完工后进行；如果通风管道安装后再进行土建及其它工作，可能会损坏通风管道。 b. 在土建施工过程中，应根据土建的进度安排，派专人密切配合土建，做好孔洞的预留和预埋件的敷设工作。 安装后的共板法兰风管 安装过程中的风管 柔性风管由金属骨料和涂复纤维织物（或金属薄膜）壁料，以缠绕方式加工成型，金属骨料为支承构架，使风管有必需的强度；涂复织物（或金属薄膜）以其高度柔性使风管具有可弯曲、伸缩、减震、消音等特点，目前常用于主凤管与风口或文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. 6文档收集于互联网，如有不妥请联系删除. 静压箱间的连接。
安装工艺要求 a. 水平柔性风管的下垂量h≤D／S b. 柔性风管的最小弯曲半径R≥D c. 柔性风管与硬管的接管长度L≥D 柔性风管支架采用扁钢（制成圆环状）悬吊在楼板或其它构件下： D（mm） 吊环材料 支架间距 支架个数 ≤150 -25*3 ≤3m ≥2 ≤250 -40*3 ≤2m ≥2
d支架因环最少要与风管一半圆周表面接触，且不要将风管有效内径减少。 E 柔性风管靠近硬管接口处应设吊环，以使柔性风管与硬管接口连接更牢固，而且可避免风管产生皱折。使用时应尽量将柔性风管拉开，避免不必要的风压损失。 安装时，一定要在主风管和静压箱安装后，依据现场实际情况选择最优的柔性风管走向，确定硬管接口的位置，然后再在主风管上开口，安装硬管接口。 1) 风阀安装 a. 本工程风管系统主要有多叶调节阀、蝶阀、防火防排烟阀等各类风阀，在安装前应检查框架结构是否牢固，调节、制动、定位等装置应准确灵活。 b. 根据风管法兰螺桂孔尺寸在风阀的法兰上打孔。 c. 风阀的安装与风管相同，在安装时只要把阀的法兰与风管或设备上的法兰对正，加上密封垫上紧螺丝，使其连接牢固及紧密即可。 d. 应注意风阀安装部位，使阀件的操纵位置便于操作。 e. 安装时要注意风阀的气流方向，不得装反，应按风阀外壳标注的方向安装。 f. 防火阀是通风系统的安全装置，要保证在火灾时起到关闭和停机的作用。防火阀有水平、垂直、左式和右式之分，定货和安装时应根据设计要求进行，防火阀有水平、垂直、左式和右式之分，定货和安装时应根据设计要求进行，防止弄错。为防止防火阀易熔片脱落，易熔片应在系统安装后，系统试运转之前再行安装。 g. 为了方便更换和检查防火阀的易熔片，还应根据设计，在靠近防火阀的风管段上设置检查门。 2) 风口安装 a. 各类风口安装应横平、坚直、表面平整。露于室内部分应与室内线条平行，各
风管套管安装施工方案
风管套管安装施工方案1. 引言风管套管安装是建筑物中空调系统的一项重要工程，为保证空调系统的正常运行和安全性，正确的施工方案十分关键。
本文将介绍一种风管套管安装的施工方案，包括前期准备工作、施工流程、质量控制等内容。
2. 前期准备工作在进行风管套管安装之前，需要进行一系列的前期准备工作：•设计准备：根据建筑物的空调系统设计图纸，确定风管套管的数量、尺寸和布局。
同时，要对施工现场进行勘测和测量，确保套管的安装位置符合设计要求。
•物料准备：根据设计图纸确定所需的风管套管材料和配件，包括风管、套管、密封材料等。
同时，确保物料的质量和数量满足施工需求。
•施工人员培训：对施工人员进行培训，使其了解安全规范和施工要求。
同时，指定专人负责施工现场的安全管理。
3. 施工流程风管套管安装的施工流程包括以下几个步骤：步骤一：准备工作1.清理施工现场，确保安全和整洁。
2.检查所用材料和工具是否准备齐全。
步骤二：风管安装1.根据设计图纸，在施工现场标记风管的安装位置。
2.将风管切割成所需的长度，并进行防腐处理。
3.使用吊车或梯子将风管吊装到预定位置。
4.使用螺栓或焊接等方式将风管连接起来。
5.使用密封材料对风管连接处进行密封，确保密封性能。
6.定期检查风管的安装情况，确保质量符合要求。
步骤三：套管安装1.根据设计要求，在风管周围挖掘套管的位置。
2.将套管放置到预定位置，并固定好。
3.使用密封材料对套管进行密封，确保密封性能。
步骤四：质量控制1.定期对风管套管的安装质量进行检查和验收。
2.检查风管连接处的密封性能，确保无漏风现象。
3.检查套管的固定情况，确保其牢固性。
4.对施工现场进行清理和整理，保持环境整洁。
4. 安全注意事项在风管套管安装的施工过程中，需要注意以下安全事项：•施工人员必须佩戴个人防护装备，如安全帽、防护眼镜和安全鞋等。
•施工现场必须设置警示标志和安全围栏，确保周围人员的安全。
•在使用吊车或梯子进行风管安装的过程中，必须确保操作者的安全，并遵守相应的操作规程。
玻璃钢风管安装施工方案
玻璃钢风管安装施工方案1. 引言玻璃钢风管是一种常用于空调系统的管路材料，具有重量轻、耐腐蚀、绝缘性能好等特点，广泛应用于工业建筑、商业建筑和住宅等场所。
本文档介绍了玻璃钢风管的安装施工方案，包括施工准备、安装步骤、注意事项等内容，旨在指导施工人员顺利完成风管的安装工作。
2. 施工准备在进行玻璃钢风管的安装施工之前，需要做好以下准备工作：•验收材料：检查玻璃钢风管的数量、尺寸、厚度等是否符合要求，确保材料齐全。
•准备工具：包括锯、电钻、螺丝刀、量具、螺丝批等常规施工工具。
•确定安装位置：根据设计图纸确定风管的安装位置，标记好安装点。
•清理施工现场：清理施工现场，确保施工区域整洁，无碍于施工。
3. 安装步骤3.1 准备工作•根据设计图纸，确定风管的尺寸、数量和连接方式。
•检查玻璃钢风管的表面是否有损伤，若有损伤需要进行修复。
3.2 安装主管道•根据设计要求，在墙面或天花板上标记好风管的走向和安装位置。
•使用电钻和螺丝批将风管的支撑架固定在墙面或天花板上。
•将玻璃钢风管的主管道部分依次安装在支撑架上，并使用螺栓进行固定。
3.3 安装分支管道•在主管道上标记好分支管道的位置。
•使用锯将主管道上相应位置的一段管道切割下来，形成分支口。
•将分支管道的一端插入分支口，使用胶水或密封胶进行固定。
3.4 安装弯头和接头•根据需要，将弯头和接头安装在风管的相应位置。
•使用螺栓或胶水进行固定。
3.5 安装附件•根据设计要求，安装风管附件，如闸阀、风口等。
•根据需要，进行风管的绝热处理。
4. 注意事项•安装过程中要保持施工现场整洁，确保安全。
•在安装过程中，要注意避免风管表面受到损坏。
•安装风管时要保证连接处的严密性，防止漏风现象的发生。
•在安装风管附件时，要按照设计要求进行正确安装。
•安装完毕后，对风管进行验收和清洁，确保质量和卫生。
5. 总结本文档介绍了玻璃钢风管的安装施工方案，包括施工准备、安装步骤和注意事项等内容。
玻璃钢风管施工方案
玻璃钢风管施工方案1. 引言玻璃钢风管是一种常用于空调系统、通风系统和废气排放系统中的管道。
它具有耐腐蚀、高强度、轻质、易安装等特点，因此在建筑、工业和农业领域得到广泛应用。
本文将介绍玻璃钢风管施工的方案和步骤。
2. 施工准备在进行玻璃钢风管施工之前，需要进行以下准备工作：2.1 材料准备玻璃钢风管施工所需的材料主要包括玻璃纤维布、环氧树脂、硬化剂、玻璃钢管和各种配件等。
这些材料应先进行验收，确保质量合格并达到设计要求。
2.2 工具准备常用的施工工具包括电钻、电锯、电焊机、手工工具等。
这些工具应保持良好的工作状态，以确保施工的顺利进行。
3. 施工步骤玻璃钢风管施工的步骤可以分为以下几个阶段：3.1 风管制作首先，根据设计要求和图纸要求，将玻璃纤维布预制成风管的形状。
将玻璃纤维布用环氧树脂涂刷均匀，并依次叠加几层，形成固定厚度的玻璃钢层。
然后，利用模板和成型工具将玻璃钢层成型为风管的形状。
最后，用硬化剂进行固化，使风管成型并具备一定的强度。
3.2 风管安装制作好的玻璃钢风管应按照设计图纸的要求进行安装。
首先，确定风管的位置和走向，并进行测量和标记。
然后，钻孔或开槽，将风管固定在墙壁或天花板上。
根据设计要求和实际情况，连接多段风管，并使用密封材料进行密封，以确保风管的气密性。
3.3 风管连接和配管将不同的风管进行连接，并根据系统设计要求进行配管。
连接风管应使用专用的连接件，并采取必要的密封措施，以确保连接处的气密性。
根据设计要求，在风管中安装支撑件和固定件，以确保风管的稳定性。
3.4 测试和调试完成风管的安装后，应进行测试和调试。
测试过程中，需要使用风压计和流量计等工具，检测风管的气密性和流量。
根据测试结果，对风管系统进行调整和优化，以确保其正常运行。
4. 施工注意事项在进行玻璃钢风管施工时，需要注意以下事项：•施工人员应遵守相关的安全规定和操作规程，佩戴必要的防护用具。
•玻璃钢风管施工现场应保持整洁，防止杂物和灰尘对施工的影响。

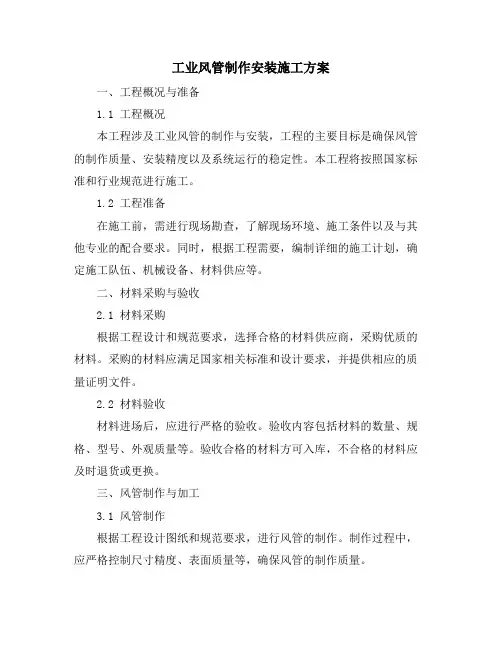

工业风管制作安装施工方案
工业风管制作安装施工方案一、工程概况与准备1.1 工程概况本工程涉及工业风管的制作与安装，工程的主要目标是确保风管的制作质量、安装精度以及系统运行的稳定性。
本工程将按照国家标准和行业规范进行施工。
1.2 工程准备在施工前，需进行现场勘查，了解现场环境、施工条件以及与其他专业的配合要求。
同时，根据工程需要，编制详细的施工计划，确定施工队伍、机械设备、材料供应等。
二、材料采购与验收2.1 材料采购根据工程设计和规范要求，选择合格的材料供应商，采购优质的材料。
采购的材料应满足国家相关标准和设计要求，并提供相应的质量证明文件。
2.2 材料验收材料进场后，应进行严格的验收。
验收内容包括材料的数量、规格、型号、外观质量等。
验收合格的材料方可入库，不合格的材料应及时退货或更换。
三、风管制作与加工3.1 风管制作根据工程设计图纸和规范要求，进行风管的制作。
制作过程中，应严格控制尺寸精度、表面质量等，确保风管的制作质量。
3.2 风管加工根据实际需要，对风管进行切割、折弯、焊接等加工。
加工过程中，应注意保护风管的表面质量，避免出现损伤或变形。
四、风管安装与连接4.1 风管安装根据工程设计图纸和现场实际情况，进行风管的安装。
安装过程中，应确保风管的位置、高度、坡度等符合设计要求，同时注意风管的稳定性。
4.2 风管连接风管的连接应采用合适的连接方式，如法兰连接、焊接连接等。
连接过程中，应确保连接紧密、牢固，防止漏风现象的发生。
五、系统测试与调整5.1 系统测试在系统安装完成后，进行系统测试。
测试内容包括风管的密封性、风量、风速等。
测试过程中，应记录测试数据，并对不符合要求的部分进行调整。
5.2 系统调整根据测试结果，对系统进行调整。
调整内容包括风管的连接、风量分配等。
调整过程中，应注意保持系统的平衡和稳定。
六、质量检查与验收6.1 质量检查在施工过程中和完成后，应进行质量检查。
检查内容包括风管的制作质量、安装质量、连接质量等。
车间风管工程施工方案
车间风管工程施工方案本项目为某汽车制造厂车间风管工程施工方案。
总占地面积约为5000平方米，主要包括风管的设计、制作、安装及调试等工作。
风管工程的施工内容主要包括风管铺设、支吊架安装、接口及灵活接头安装、末端设备安装、风管系统清洗等。
二、施工方案1. 施工前的准备工作在施工前，首先要进行现场勘查并测量场地尺寸，了解场地布局和特殊障碍物。
然后对施工区域进行清理，确保工地整洁，为后续施工作好准备。
2. 风管设计和制作根据现场测量数据，设计风管系统图纸，包括风管的尺寸、形状、角度、连接方式等细节。
设计完成后，进行风管的制作，包括现场焊接、切割、弯曲等工序。
3. 风管的安装根据设计图纸，对风管进行安装。
首先进行风管的铺设，按照设计要求进行支架及吊架的安装，然后进行风管的连接。
在连接时，要确保风管的角度、接口位置以及灵活接头的安装等方面符合设计要求。
4. 末端设备的安装在风管安装完成后，进行末端设备的安装，包括换气扇、空调出风口等设备的安装。
在安装时，要注意设备的定位，高度及安装方式等。
5. 风管系统的调试风管系统安装完成后，进行系统的调试及检测。
首先进行风管系统的启动，检测系统的运行是否正常，包括风管的气密性、防震性、噪音等方面的检测，确保系统的稳定运行。
6. 风管系统的清洗最后进行风管系统的清洗工作。
对风管系统进行清洗，清理管道内的灰尘及杂物，确保系统的通风效果，保证车间内空气清新。
7. 施工验收在施工完成后，进行风管工程的验收。
验收包括风管的角度、连接、风管系统的运行情况等方面的检测，并进行相关资料的整理和归档。
三、施工安全及环保措施1. 施工安全在施工过程中，要严格按照相关安全操作规程进行操作，穿戴相关安全防护用品。
对施工现场进行安全巡查，确保施工人员的人身安全。
2. 施工环保在施工过程中，要注重环保工作。
对施工废弃物进行分类及妥善处理，避免对周边环境造成污染。
同时，施工过程中要节约能源，减少对环境的影响。
复合风管制作安装方案
复合风管制作安装方案随着社会经济的快速发展，人们的生活水平和工作环境要求也越来越高，尤其是在空气质量方面，对于空气洁净性的要求也越来越高。
因此，很多行业都需要安装风管系统，如厨房、空调、烟道等等。
对于长期使用的风管系统，不仅需要考虑其功能性和安全性，还需要考虑其材料的质量和环保性。
在此，我们将就复合风管制作安装方案进行讨论。
一、复合风管的材料复合风管材料主要由三部分组成：1.阻燃复合铝箔2.保温材料3.钢丝骨架阻燃复合铝箔，顾名思义是指具有防火防烟功能的铝箔，其主要的功能是防火和防膨胀。
保温材料则是为了保证阻燃复合铝箔的材料质量，同时起到保温效果，常见的保温材料有棉、泡沫塑料、聚苯乙烯等。
而钢丝骨架是用来提高复合风管的稳定性，保证其在长期使用过程中不会变形。
二、复合风管的制作复合风管的制作需要经过以下的步骤：1.选择合适的材料和规格；2.裁剪材料；3.按照要求进行复合；4.焊接钢丝骨架；5.制作支架。
在制作复合风管的过程中，需要注意以下几点：1.材料的选择需要选择防火防烟等环保性能好的材料，可以在保证耐用性的前提下，减少一定的环境负担。
2.焊接的质量焊接的技术对复合风管的质量有着很大的影响。
焊接不好的话会使得风管的韧性不好，容易脱落，从而影响使用寿命。
3.支架的制作支架的制作需要注意风管的重量，大小，还有使用范围和使用条件，以及图纸和标准的要求，保证支架的稳定性和安全性。
三、复合风管的安装复合风管的安装需要注意以下的几点：1.安装位置风管门和通气孔应安装在合适的位置，并进行密封处理，保证其通风效果。
2.支架的使用支架的选用必须保证能够承受风管的重量，还能排放风管的风压。
3.管道连接在管道连接上必须用到连接件，只有选用合适的连接件，才能够保证风管连接的牢靠性。
4.验收安装完后需要进行验收，确保风管的安装符合标准要求，在使用中不会存在问题。
总之，复合风管作为近年来很流行的一种风管系统，其环保性能要好于传统的材料，使用寿命也会更加长久。
排油烟不锈钢风管制作工艺及安装方案
排油烟不锈钢风管制作工艺及安装方案一、排油烟不锈钢风管的制作工艺1.材料选择：首先需要选择合适的不锈钢材料，一般选择304或316不锈钢材料，这些材料具有耐高温、耐腐蚀、易于清洁的特点。
2. 制作：将选好的不锈钢板进行切割和弯曲成合适的形状和尺寸。
制作时需要注意板材的厚度，一般选择1.0mm至1.5mm的板材。
3.焊接：将切割好的不锈钢板进行焊接连接，焊接处应做到无缺陷，工艺要求高。
4.补强：在连接处和高压区域需要进行补强，采用加固横杆或者加厚钢板等方式。
5.表面处理：制作完成后的不锈钢风管需要进行处理，可进行抛光或丝网处理，以保持外观美观并易于清洁。
二、排油烟不锈钢风管的安装方案1.布局设计：首先要根据厨房的实际情况进行布局设计，确定风管的路径和数量。
一般在厨房的上方或者屋顶上方进行设置。
2.安装位置：确定好风管的位置后，需要在预留的位置上进行安装支架。
支架一般采用不锈钢或者镀锌钢材制作，具有良好的稳定性和承重能力。
3.安装连接：将制作好的风管进行连接，连接处需要严密密封，以防止油烟泄漏。
连接方式采用法兰连接或者螺纹连接。
4.安装附件：在风管上安装防火阀、减震器等附件，以满足安全要求。
5.排烟管道安装：将风管连接到排烟机或者烟囱上，确保排放油烟的通畅。
6.定期检查：安装完成后，需要定期检查和清洁排油烟不锈钢风管，以保持其正常的使用效果，并及时处理可能存在的问题。
以上就是排油烟不锈钢风管的制作工艺和安装方案的详细介绍。
通过合理的制作工艺和正确的安装方案，可以确保排油烟不锈钢风管的正常运行和有效的排烟效果，为厨房提供一个清洁、健康的工作环境。
风管吊装方案
风管吊装方案引言风管吊装是指将风管部件安装到预定位置的一种施工方式。
在空调系统、通风系统、排烟系统等建筑工程中，风管吊装是不可或缺的环节。
本文将为您介绍一种有效、安全的风管吊装方案，帮助您顺利完成工程。
一、前期准备工作在进行风管吊装工作前，需要进行一系列的前期准备工作，以确保施工的顺利进行。
以下是几项重要的前期准备工作：1.设计方案：根据实际工程要求，设计合理的风管吊装方案，考虑到吊装的安全性和效率。
2.安全评估：进行风险评估，并制定相应的安全措施，保证吊装过程中的安全。
3.团队组织：确定负责各个环节的团队成员，明确各个责任，并确保团队之间的密切协作。
4.材料准备：根据设计方案，准备好所需的吊装设备、工具和材料，确保施工过程中的顺利进行。
二、风管吊装过程1.基础准备：在开始吊装之前，需要对基础进行准备，确保能够承受风管的重量。
根据设计方案，确定风管的安装位置，并进行必要的基础加固工作。
2.吊装设备安装：将吊装设备安装到预定位置，确保设备的稳定和安全。
根据实际需要，选择适当的吊装设备，如吊车、起重机等。
3.风管运输：将风管按照设计方案进行标记，并用吊装设备进行运输。
在运输过程中，需要注意风管的保护，避免损坏和变形。
4.风管安装：将风管吊装到预定位置，并进行固定。
根据设计方案，选择适当的固定方式，如吊杆、吊座等。
确保风管安装牢固、稳定，并符合设计要求。
5.安全监控：在整个吊装过程中，需要有专人负责安全监控工作。
及时发现和处理存在的安全隐患，确保施工现场的安全。
三、安全措施风管吊装过程中，安全是至关重要的。
为了保证吊装工作的安全进行，以下是几项常用的安全措施：1.培训教育：对参与吊装工作的人员进行培训，确保他们了解吊装操作的流程和规范，掌握所需的技能。
2.使用合适的吊装设备：根据实际需求，选择合适的吊装设备，并确保设备处于正常使用状态。
3.安全带使用：工作人员需要佩戴良好的安全带，并连接到安全固定点，以便在高空工作时保证其安全。
风管机安装实施方案
风管机安装实施方案一、前期准备。
在进行风管机安装之前，需要做好充分的前期准备工作。
首先，要对安装现场进行全面的勘察和测量，确保安装位置符合要求，能够容纳风管机的尺寸和重量。
其次，需要准备好所需的安装工具和材料，确保施工过程顺利进行。
同时，还需要对安装人员进行培训，确保他们具备足够的安装技能和经验。
二、安装过程。
1. 搬运和安装风管机。
首先，需要将风管机运输到安装现场，然后进行起吊和定位。
在起吊过程中，要确保使用合适的起重设备和正确的起吊方法，以免造成损坏或安全事故。
随后，根据安装图纸和要求，进行风管机的定位和固定，确保其稳固可靠。
2. 连接管道和电气。
接下来，需要进行风管机与管道、电气的连接工作。
在连接管道时，要确保管道布局合理，连接牢固，不漏气、不漏水。
在连接电气时，要按照电气图纸进行接线，确保电气系统正常运行，安全可靠。
3. 调试和验收。
最后，进行风管机的调试和验收工作。
在调试过程中，要逐项检查各项功能和参数，确保风管机正常运行。
同时，还需要进行性能测试和安全检查，确保风管机符合安装要求和标准。
最终，由相关部门进行验收，确认风管机安装工程合格。
三、安装后维护。
风管机安装完成后，需要进行相关的维护工作，以确保其长期稳定运行。
包括定期清洁、检查和维修，保持风管机的良好状态。
同时，还需要对安装过程中的问题和经验进行总结和归档，为今后的安装工作提供参考和借鉴。
总结：风管机安装是一项复杂的工程，需要充分的前期准备和严格的施工流程。
只有严格按照安装方案进行操作，才能确保风管机安装工程的质量和安全。
希望本文提供的风管机安装实施方案能够对相关人员在实际工作中有所帮助，提高安装工作的效率和质量。
新风安装系统专项施工方案
专项施工方案目录第一章编制依据 (2)第二章工程概况 (3)第三章工程实施组织计划 (4)第四章工程质量管理 (7)第五章施工部署与组织管理 (8)第六章系统安装与施工 (10)第七章质量保证措施............................... 错误!未定义书签。
第八章工期保证措施. (17)第九章安全生产保证措施 (18)第十章文明施工措施 (21)第十一章成品保护措施 (22)第十二章工程培训及售后服务 (22)第一章编制依据1、专项施工方案的指导思想“地块项目”专项施工方案是按建设单位提供的建筑平面图，按现行的国家施工验收规程规范、工程质量评定标准、施工操作规程有关规定，再结合我公司的施工能力、技术准备力量及多年新风系统工程的设计施工经验和本工程的具体情况进行编制的。
