铝件螺孔钢丝螺套安装方法
工序名称
作业பைடு நூலகம்求
注意事项
1
钻孔
1.1选用合适钻头钻孔，钻孔深度大于螺套安装长度，注意不要将孔钻成锥形，切屑不要掉入可能会引起损坏的地方。钻孔后允许适当倒角，倒角不宜过大，因为过大不利于钢丝螺套的旋入和引起不适应的装配。
1.因为铝板的材质比较柔软，而且具有很大的粘性，所以选择钻头的时候最好选择螺旋丝锥的钻头。
1.注意安装扳手和丝套的大小要匹配，并且垂直工件。（规格尺寸详见附表）
4
反转钢丝螺套安装柄
4.1用安装扳手对准安装柄，反转一下，即可冲断钢丝螺套安装柄。
5
取出钢丝螺套
5.1当安装钢丝螺套过中发生错误或是安装完钢丝螺套后发现螺纹孔不合格，以及以前安装的钢丝螺套由于使用时间太久而造成磨损和弹性下降等，影响螺纹的正常使用，就要用卸套器取出钢丝螺套
1.注意勿用钳子直接拽出钢丝螺套，这样会伤及螺纹底孔。
附加说明：
1.当在设备上配钻时要注意防护，避免铝屑掉掉入设备内部，如有电路板要把电路板做好隔离，安装完成后用吸尘器及抹布及时清理。
附表如下：
单位：mm
3.在攻丝时用力必须均匀。
4.取出丝锥后，将螺纹孔内及周围切削要清理干净。
3
旋入钢丝螺套
3.1钢丝螺套放入安装扳手内，使钢丝螺套安装柄嵌入芯轴端头的凹槽内，转动安装扳手手柄使钢丝螺套进入安装扳手套筒前端的引导螺纹中，从而使钢丝螺套受扭力外径变小，旋到与扳手套筒前端齐平时，对准用钢丝螺套专用丝锥攻好丝的螺纹孔中，并顺螺纹方向继续转动扳手手柄，直到将钢丝螺套旋入基体螺纹孔中。注意整个旋动过程中不要使用轴向力，要顺势旋入。
2.钻头要垂直于被加工件。
2
攻丝
2.1使用钢丝螺套专用丝锥攻丝(规格详见附表)。攻丝的长度，盲孔时必须超过钢丝螺套的安装长度；通孔时要全部攻丝。攻丝后，螺纹孔应清理（挤压丝锥攻的丝不用清理）。螺纹精度要求高时，应用钢丝螺套专用塞规进行检查。
1.将丝锥对准眼孔，用眼判断，使丝锥和工件的平面垂直。
2在攻丝时，若感觉向前旋转费力，则不可强制旋转，应立即停止，向后倒退四分之一转，以清除丝锥切削部分和孔眼周围所积存的切削，然后再继续向前攻。
钢丝螺套使用说明书
钢丝螺套使用说明书新乡市东海实业有限公司目录一、钢丝螺套简介 (2)1、钢丝螺套及应用 (2)2、钢丝螺套的分类 (5)3、钢丝螺套的特点 (6)4、钢丝螺套的材料及适用条件 (7)5、钢丝螺套公称长度L的选择 (7)6、钢丝螺套依据的技术标准 (8)二、钢丝螺套的标记方法 (9)三、钢丝螺套的型式尺寸和安装参数 (10)1、符号说明 (10)2、公制系列钢丝螺套的型式尺寸和安装参数 (11)3、统一螺纹系列钢丝螺套的型式尺寸和安装参数 (14)四、钢丝螺套专用丝锥 (16)五、钢丝螺套安装工具 (16)六、钢丝螺套安装柄去除工具 (17)七、钢丝螺套拆卸工具 (17)八、钢丝螺套专用内螺纹塞规 (17)九、钢丝螺套的装配使用过程 (18)一、钢丝螺套简介1、钢丝螺套及应用钢丝螺套（Wire Thread Insert），简称丝套，是一种新型内螺纹紧固件。
将其镶入金属或非金属材料上形成高强度、耐磨损、具有互换性的标准内螺纹。
在铝、镁合金、塑料、密度板等低强度工程材料上应用可明显提高强度和耐磨性；应用在钢件、铸钢、铸铁上，可以提高螺钉的耐用性，防止由于各种振动引起螺钉松动、疲劳断裂及提高螺钉连接时的耐疲劳强度。
在出现螺纹加工错误或对已损坏的内螺孔修复时，使用钢丝螺套作为修复手段，可以不增加重量和体积，获得经济地维修，拯救重要部件，快速有效地修复到原始状态，并可使用原规格螺钉。
利用钢丝螺套进行公制←→英制螺纹孔转换，非常方便、快速。
钢丝螺套是用高强度、高精度、表面光洁的冷轧菱形不锈钢丝精确成形的螺旋线圈，为高精度内、外螺纹同心体，钢丝螺套装好后能形成一个符合国际标准的高精度内螺纹，其各项性能均优于攻好丝形成的螺纹。
钢丝螺套安装后螺孔公差带取决于钢丝螺套型面制造公差和钢丝螺套安装孔螺纹公差带；后者主要取决于钢丝螺套安装孔的攻丝精度，通常形成6H级，精度高时可达5H、4H级公差带。
钢丝螺套使用部门可以根据所需公差带选择丝锥和攻丝方法（手攻、机攻）及润滑方式等，以确保达到您的要求。
钢丝螺套技术标准[1]
![钢丝螺套技术标准[1]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/bbf924c3cc7931b764ce1557.webp)
钢丝螺套技术标准[1]钢丝螺套技术标准(中航工业宏峰重庆销售公司)什么是钢丝螺套---钢丝螺套介绍、钢丝螺套是什么,钢丝螺套是一种新型内螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。
钢丝螺套装入螺孔中，钢丝螺套的成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。
在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性，同时钢丝螺套还改善了螺纹的受力情况，使螺纹整体用力，提高了螺纹联接的强度。
钢丝螺套也可用于修复磨损或损坏的内螺纹孔。
钢丝螺套产品在航空、航天器、船用、车用动力机械，液力传动机械，风动工具，气动元件、外表面靠弹力贴合在螺孔上，其内表面形化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍应用。
钢丝螺套的作用及钢丝螺套应用领域钢丝螺套是一种新型的螺纹紧固件，装入产品后能符合国际标准高精度内螺纹，其性能优于直接攻丝形成的螺纹。
随着钢丝螺套的作用逐渐被企业认识，钢丝螺套应用范围已经越来越广泛。
钢丝螺套的作用主要体现在以下三方面:1、钢丝螺套应用在金属或非金属材料 ( 如铝、镁等轻合金工程材料 ) 的机械零部件上，能形成高强度、耐磨损、高精度的标准内螺纹。
在改善低强度机体螺纹孔强度方面，钢丝螺套作用非常明显。
典型应用:高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等。
2、钢丝螺套应用在对已损坏的内螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效地修复。
典型应用:各种重要零部件螺纹孔脱扣后修复，如:注塑机模板螺纹孔的修复。
发动机缸体螺纹孔的修复等。
3、利用钢丝螺套进行公制??英制螺纹孔转换，非常方便、快速。
典型应用:进口设备或机械英制螺纹由于备件供应问题需要改成公制螺纹的。
钢丝螺套安装要求标准
钢丝螺套安装要求标准
一、螺套材料
钢丝螺套应采用高强度、高硬度、耐磨损的材料制造，如不锈钢、合金钢等。
其化学成分和机械性能应符合相关标准规定。
二、螺纹规格
钢丝螺套的螺纹规格应与待安装螺孔的螺纹规格一致，以保证安装顺利和连接可靠。
不同规格的螺纹应使用相应的钢丝螺套。
三、螺套长度
钢丝螺套的长度应根据待安装螺孔的深度和安装要求确定。
一般情况下，螺套的有效长度不应小于螺孔深度的1.5倍。
四、螺套安装工具
钢丝螺套的安装工具应采用专用工具，如电动或气动安装器。
在安装过程中，应保证工具的可靠性和精度，以确保钢丝螺套顺利安装。
五、螺孔清理
在安装钢丝螺套之前，应对螺孔进行清理，去除孔内杂质和毛刺，保证螺孔的光洁度和精度。
六、安装方向
钢丝螺套在安装时应遵循正确的方向，一般情况下，螺套的螺纹部分应朝向螺孔的深处，以确保与螺栓的正确配合。
七、锁紧方式
钢丝螺套在安装完成后，应采用适当的锁紧方式进行固定。
锁紧方式可根据具体要求选择，如拧紧螺栓、液压紧固等。
八、防腐处理
钢丝螺套在安装完成后，应对其表面进行防腐处理，以增强其耐腐蚀性能和使用寿命。
一般可采用涂层、镀层等方法进行防腐处理。
自攻螺套安装方法及安装注意事项
大家都知道有螺丝的地方就会有螺套的出现，螺套是一种新型的加强螺纹强度的紧固件，自攻螺套内外都有牙纹，嵌入塑料、铝合铸铁、铜等较软材料内，可以形成较高强度的内螺纹孔，自攻螺套也可以对已坏的内螺纹进行修复。
为了更好的方便大家后期安装，一起来了解一下自攻螺套的安装方法及注意事项。
自攻螺套安装方法：
自攻螺套安装方法一：当安装数量较少时，可采取简易安装方法，具体就是采取对应规格螺栓+螺母的方法，将自攻螺套固定在对应型号的螺丝上，用同型号螺母进行固定，使三者成为一个整体，用扳手把螺套拧入底孔，后把螺丝退出即可。
自攻螺套安装方法二：当安装数量较多时，可用专用螺套安装工具。
工具尾端为一六角头，可连手动攻牙扳手，也可接电动或气动工具。
自攻螺套安装注意事项：
1、针对不同的加工材质,参考钻孔尺寸规格,进行预钻孔加工。
当对应材质硬度较高时,请在钻孔范围内稍微加大所开的底孔。
2、螺套开槽一端向下,将自攻螺套完全安装进工具前端,须垂直接触工件。
装入时(1~2螺距)请确认对准底孔,绝不可倾斜。
发现倾斜时,请不要反转工具并重新调整再使用。
当进入1/3~1/2以后,便不可重新再来。
另外,请不要反向旋转工具,否则会造成产品故障。
3、自攻螺套装配后应低于零件表面至少1mm。
综上所述便是自攻螺套的安装方法及安装注意事项，自攻螺套是一紧固件，对螺丝起到固定作用，若是在安装时没有做好安装操作，则会直接应先后期的紧固，若是在一些大型的厂房
设备中使用时，螺套松动，所带来的影响是较大的。
因此做好自攻螺套的安装紧固工作，是不容忽视的。

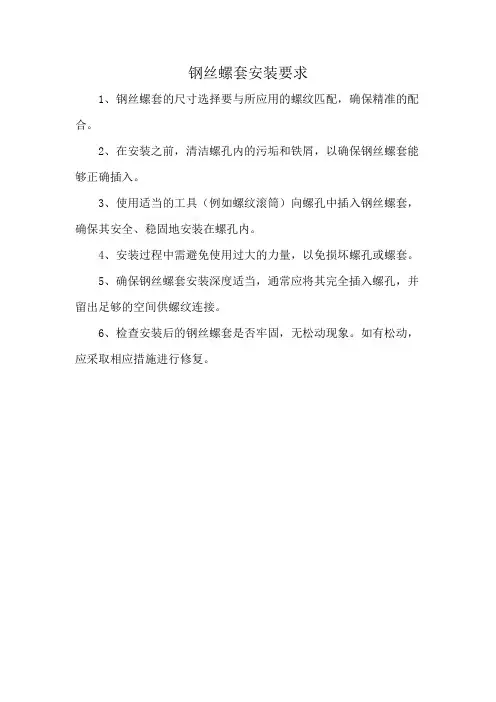

钢丝螺套安装要求
钢丝螺套安装要求
1、钢丝螺套的尺寸选择要与所应用的螺纹匹配，确保精准的配合。
2、在安装之前，清洁螺孔内的污垢和铁屑，以确保钢丝螺套能够正确插入。
3、使用适当的工具（例如螺纹滚筒）向螺孔中插入钢丝螺套，确保其安全、稳固地安装在螺孔内。
4、安装过程中需避免使用过大的力量，以免损坏螺孔或螺套。
5、确保钢丝螺套安装深度适当，通常应将其完全插入螺孔，并留出足够的空间供螺纹连接。
6、检查安装后的钢丝螺套是否牢固，无松动现象。
如有松动，应采取相应措施进行修复。

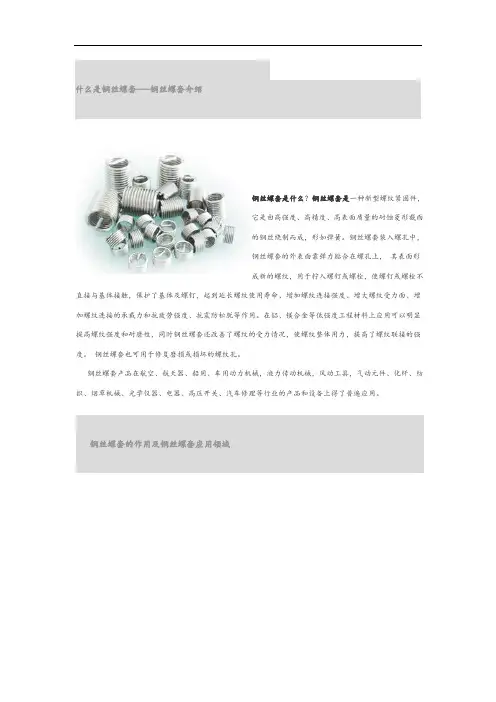

什么是钢丝螺套
什么是钢丝螺套---钢丝螺套介绍钢丝螺套是什么？钢丝螺套是一种新型螺纹紧固件，它是由高强度、高精度、高表面质量的耐蚀菱形截面的钢丝绕制而成，形如弹簧。
钢丝螺套装入螺孔中，钢丝螺套的外表面靠弹力贴合在螺孔上，其表面形成新的螺纹，用于拧入螺钉或螺栓，使螺钉或螺栓不直接与基体接触，保护了基体及螺钉，起到延长螺纹使用寿命、增加螺纹连接强度、增大螺纹受力面、增加螺纹连接的承载力和抗疲劳强度、抗震防松脱等作用。
在铝、镁合金等低强度工程材料上应用可以明显提高螺纹强度和耐磨性，同时钢丝螺套还改善了螺纹的受力情况，使螺纹整体用力，提高了螺纹联接的强度。
钢丝螺套也可用于修复磨损或损坏的螺纹孔。
钢丝螺套产品在航空、航天器、船用、车用动力机械，液力传动机械，风动工具，气动元件、化纤、纺织、烟草机械、光学仪器、电器、高压开关、汽车修理等行业的产品和设备上得了普遍应用。
钢丝螺套的作用及钢丝螺套应用领域钢丝螺套是一种新型的螺纹紧固件，装入产品后能符合国际标准高精度螺纹，其性能优于直接攻丝形成的螺纹。
随着钢丝螺套的作用逐渐被企业认识，钢丝螺套应用围已经越来越广泛。
钢丝螺套的作用主要体现在以下三方面：1、钢丝螺套应用在金属或非金属材料( 如铝、镁等轻合金工程材料 ) 的机械零部件上，能形成高强度、耐磨损、高精度的标准螺纹。
在改善低强度机体螺纹孔强度方面，钢丝螺套作用非常明显。
典型应用：高压开关设备、液力机械、焊接设备、烟草机械、微波通讯、汽车零部件、空分设备、煤机、动力机械、纺织化纤机械及家具等。
2、钢丝螺套应用在对已损坏的螺孔螺纹修复上，作为一种螺纹修复手段，被损螺纹可得到快速有效地修复。
典型应用：各种重要零部件螺纹孔脱扣后修复，如：注塑机模板螺纹孔的修复。
发动机缸体螺纹孔的修复等。
3、利用钢丝螺套进行公制←→英制螺纹孔转换，非常方便、快速。
典型应用：进口设备或机械英制螺纹由于备件供应问题需要改成公制螺纹的。
钢丝螺套用途主要体现在以上三个方面，在工程应用中因其优异的螺纹修复性能，能形成高强度、耐磨损、高精度的标准螺纹，其应用已经越来越广泛。
钢丝螺套使用方法
钢丝螺套使用方法钢丝螺套是一种常用的紧固件，它通常由一段金属线绕成的螺旋形而成。
钢丝螺套广泛应用于各种机械设备和工艺中，如汽车、飞机、船舶、电子设备等领域。
它的使用方法主要包括选择适当的钢丝螺套规格、安装和保养。
首先，在选择钢丝螺套时，需要根据实际需求确定合适的规格和尺寸。
通常，钢丝螺套具有内径、外径和长度等参数，需要根据要紧固的零部件或材料的尺寸来选择合适的规格。
此外，还应考虑螺套材料的强度、耐高温性、耐腐蚀性等特性，以确保其能够在实际环境中正常工作。
其次，在安装钢丝螺套之前，需要进行一些准备工作。
首先，清洁需要安装螺套的部件表面，以确保无灰尘、油脂或其他杂质。
然后，用螺丝攻在部件上预先加工一个合适的孔，使得螺套可以顺利插入。
注意，孔的直径应稍大于螺套的外径，以便螺套的插入。
接下来，将螺套安装到预先加工的孔中。
通常，可以使用专用的安装工具，如螺套安装钳。
首先，将螺套插入钳子的两个钳臂之间，确保螺套的一个端口与钳臂底部对齐；然后，将另一个端口放入部件的孔中；最后，用力挤压钳子，使螺套沿孔壁缓慢插入，直到完全嵌入部件中。
在安装过程中，需要注意以下几点。
首先，插入的过程应该平稳，避免使用过大的力量，以免损坏螺套或部件。
其次，确保螺套的两个端口完全嵌入部件中，以确保螺套的紧固效果。
最后，在嵌入螺套之后，检查其固定情况，确保螺套与部件之间紧密结合。
除了安装之外，还需要进行钢丝螺套的保养工作。
定期检查螺套是否存在松动、磨损或其他损坏，如果有必要，可以及时更换。
此外，需要定期清洁螺套和部件表面，保持其干净，并使用适当的润滑剂进行润滑，以减少磨损和摩擦。
总之，钢丝螺套是一种重要的紧固件，正确的使用方法可以确保机械设备和工艺的正常运行。
选择适当的规格和尺寸、正确安装和及时保养，都是保证钢丝螺套长期使用的关键。
希望以上内容对您有所帮助。
钢丝套的使用方法和相关标准概论
钢丝套的使用1.钢丝套的简介：钢丝螺套是一种新型的螺纹紧固件，分为普通型和锁紧型两种，是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体。
锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。
2.使用范围：钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成标准的M（米制普通螺纹），MJ（高强度螺纹或坚加强螺纹）螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。
另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，而不致造成整个基体报废，并且维修方便，快速经济。
3.安装步骤：钻孔使用附表中所列的标准钻头钻孔 , 钻孔深度大于或等于钢丝螺套安装深度；注意不要将孔钻成锥形 , 切屑不要掉入。
钻孔后锪孔不应超过 0.4 螺距深度 , 因为锪孔过大不利于钢丝螺套的旋入。
攻丝使用附表中的规定螺纹规格的钢丝螺套专用丝锥攻丝 , 攻丝的长度必须超过钢丝螺套长度, 对于通孔 , 要全部攻丝 ; 攻丝的精度决定最终标准内螺孔的公差带 , 使用者要适当地选择攻丝方法和润滑。
盲孔攻丝要适当用力 , 以防折断丝锥。
攻丝后 , 螺纹孔应清理 , 一般用压缩空气喷枪吹 , 盲孔时还应使用带径向孔的长喷枪自下而上清理 , 也可以用清洗的方法清理螺纹孔。
螺纹孔精度高时 , 应用专用钢丝螺套底孔塞规进行检查。
安装在一般情况下应用手工安装器进行钢丝螺套安装。
钢丝螺套放入安装工具内 , 使安装柄嵌入导杆槽内转动安装工具手柄使钢丝螺套旋入螺孔 , 并使其距表面留有0.25-0.75 圈空螺纹。
少量安装钢丝螺套时和M14×2 以上粗牙钢丝螺套安装时可采用“T ”型开槽或螺纹头简易工具安装 , 并注意不要在钢丝螺套安装柄上施加较大的轴向力以防“ 乱扣” 。
钢丝螺套安装后 , 为检查所形成的标准内螺纹孔精度等级 , 可用相应的级别塞规检验。
钢丝螺套标准
1、钢丝螺套介绍钢丝螺套是一种新型的内螺纹紧固件，分为普通型和锁紧型两种，是由高精度菱形截面的不锈钢丝精确加工而成的一种弹簧状内外螺纹同心体，锁紧型是在普通型的基础上增加一圈或几圈锁紧圈。
钢丝螺套嵌入铝、镁合金、铸铁、玻璃钢、塑料等低强度的工程材料的螺纹孔中，能形成标准的M，MJ螺纹，具有连接强度高，抗震、抗冲击和耐磨损的功能，并能分散应力保护基体螺纹，大大延长基体的使用寿命。
另外，钢丝螺套还可以在原基体上的螺纹脱扣或乱牙时，作为修复手段，不需加大螺丝尺寸，能快速有效的修复到原始状态，而不致造成整个基体报废，快速经济。
2、安装钢丝螺套后的补偿作用任何阴阳螺纹都会存在螺距及螺纹角度的加工偏差，这意味着在螺纹旋合后只有一、二扣螺纹真正接触上。
当承受负荷时，螺钉会变形而导致更大的偏差，其结果是，大约70%的载荷都承加在螺纹口端部的二扣螺纹上，这会导致极大的应力集中而使予紧力过早丧失，从而导致紧固松动而失效。
因此，螺距和牙型角的偏差可造成：a.阴、阳螺纹旋合不良；b.螺纹牙面承载不均匀；c.予紧力过早丧失；d.坚固实效。
钢丝螺套安装之后，有效地改善了螺纹连接的轴向及径向的配合效果。
当承受载荷时，可有效地弥补螺纹孔与螺钉之间存在的螺距及螺纹角的偏差，使每一牙螺纹都得到良好旋合，从而使负载及其产生的应力均匀地分布在旋合面的每一牙螺纹上，而不会导致任何的应力集中。
予紧力一旦减小，还能保持稳固的连接，从而确保紧固。
因此，螺套可以有效地补偿螺距及牙型角的偏差。
其优良的特性体现为：A.有效地改善螺纹旋合面的配合；B.均匀地分布罗纹承受的载荷；C.保持长久的螺纹予紧力；D.有效地减少应力集中，极大地延长紧固件寿命。
3、钢丝螺套的优点延长使用寿命：由于钢丝螺套是不锈钢材料，具有较高硬度，使较软的基件螺纹寿命增加几十到几百倍；增加了其强度，也避免了脱扣，乱扣现象的发生。
增加连接强度：可用于铝镁等软低强度合金材料、木材、塑料、橡胶等易变形低强度材料，避免滑丝、错牙等现象。
钢螺套的安装方法
钢螺套的安装方法钢螺套是一种常用的机械连接件，广泛应用于各种领域，如机械设备、汽车、电子产品、建筑等。
它具有耐高温、耐腐蚀、抗拉力强等特点，能够有效地增加螺纹连接的强度和耐久性。
下面将详细介绍钢螺套的安装方法。
1. 准备工作在安装钢螺套之前，首先需要准备好以下工具和材料：钢螺套、安装套装工具、螺纹螺钉、螺钉加工工具、润滑油等。
2. 根据需要选择合适的钢螺套型号和尺寸根据需要连接的螺纹孔尺寸和要求，选择合适的钢螺套型号和尺寸。
钢螺套有着不同的规格和尺寸，应根据具体情况来选择。
3. 准备螺纹孔使用螺纹螺钉将螺纹孔加工成合适的尺寸和形状，确保螺纹孔的质量和尺寸符合钢螺套的要求。
加工前应先清理螺纹孔，去除油污、杂质等，以保持良好的加工质量。
4. 安装钢螺套将钢螺套的内螺纹涂抹一定量的润滑油，以减少安装时的摩擦阻力。
然后，用安装套装工具将钢螺套插入螺纹孔中。
安装时要注意保持钢螺套与螺纹孔的同轴度，以免损坏钢螺套和螺纹孔。
5. 固定钢螺套安装钢螺套后，使用螺钉加工工具将螺钉旋入钢螺套的内螺纹中。
螺钉的尺寸和力度应根据具体情况来选择，以确保连接的强度和稳固性。
6. 检查和测试安装完成后，应对整个连接进行检查和测试。
检查连接是否紧固牢固，螺纹孔是否出现裂纹或变形等情况。
可以进行一定的力度测试，确保螺纹连接的可靠性和稳定性。
需要注意的是，在进行钢螺套安装时，应根据具体情况遵循相应的安装说明和操作规程。
不同型号、规格和尺寸的钢螺套可能具有不同的安装要求和工作性能，操作时应仔细阅读相关说明书并按规定进行操作。
总之，钢螺套的安装方法主要包括准备工作、螺纹孔准备、安装钢螺套、固定钢螺套以及检查和测试等步骤。
正确的安装方法和操作规程能够确保钢螺套连接的可靠性和稳定性，提高螺纹连接的强度和耐久性。
