BUCK变换器的控制技术的研究
一、 实验目的
1、 理解开环、电压单闭环和电压电流双闭环控制策略的原理，完成系统闭环控 制调
试；
2、 建立变换器的模型，通过仿真和实验掌握电压和电流调节器的参数设计方 法;
3、 验证BUCK变换器的输入输出波形特性，PWM波形，及输入输出数量关系， 加
深对BUCK变换器连续和断续工作模态下的工作原理及特性的理解。
二、 实验内容
熟悉SG3525的原理及使用方法，理解PWM波产生过程；研究BUCK变换 器
开环、电压闭环、电压电流双闭环状态下电路各器件，包括功率管、二极管、 电感电
压电流工作情况，输入输出电量关系，控制电路参数对变换器的性能的影 响。观察电
压纹波，观察不同电感、频率和负载对电流连续点的影响。理解BUCK 变换器闭环控
制过程，掌握闭环性能指标。
变换器的基本要求如下：
输入电压：20~30V
输出电压：15V （输出电压闭环控制时）
输出负载电流：0.1~1A
工作频率：50kHz
输出纹波电压：＜ 100rV
三、 实验仪器
序号 仪器设备名称 数量
1 BUCK变换器主电路实验挂箱 1
2 BUCK变换器控制电路实验挂箱 1
3 线性稳压电源 1
4 示波器 1
5 数字万用表 1
6 电压表 2
7 电流表 2
8 负载 1
四、实验原理
1） BUCK主电路原理图（图1）
* 1
-i
--------------------------------------------1' V V « ----------------------------------------------------
5 D C =
=R
图1. BUCK主电路原理图
2）控制电路SG3525内部结构框图（）
五、实验步骤
1、 将BUCK变换器挂箱的所有开关关闭后再接线。
2、 控制电路接20V直流电压，调节电位器 RW1,用示波器观察并记录占空比 为某
一定值时SG3525各管脚波形及驱动电路输出波形。 注意观察SG3525的9 脚、5脚
波形和输出波形之间的关系，理解 SG3525芯片PWM波产生过程。调 节RW2观测
PWM波频率的变化，通过测得的 PWM波计算PWM波频率。
3、控制电路接20V直流电压，主电路接6-30V可调直流电压，可控制开关 S4 打在
开环状态。 当将开关打在单环时， 电路工作在单电压环控制模式下， 打在双 环
时，电路工作在电压电流双环控制模式下。分别观察三种控制模式下 SG3525 各管脚
图2. SG3525内部结构框
图
波形及驱动电路输出波形。
（一）. 开环状态
（1） .
电感电流连续情况：
打开主电路电源，使主电路工作电压为 25V ，观察电感支路的电流波形，调 节
负载，使电感工作在电流连续情况下。 用示波器观察并记录占空比为某一定值 时场
效应管漏源极与栅级间电压波形及它们之间的关系， 理解场效应管的工作原 理。
观察并记录电感支路、 场效应管支路、 二极管支路的电流波形， 观测电感两
端、二极管两端、负载两端的电压波形，理解变换器工作原理。
观测主电路输出电压随占空比D的变化情况，画出曲线，理解主电路的工作 原
理。
用示波器交流档观察输出电压纹波/ UPP。 观测变换器的外特性
（2） .
电感电流断续情况：
改变负载，使电感电流断续， 观测场效应管漏源极波形情况， 观测电感支路、
场效应管支路、二极管支路的电流波形，观测电感两端、二极管两端、负载两端 的电
压波形，理解工作过程。
观测主电路输出电压随占空比 D 的变化情况，理解主电路的工作原理。
（3） .
重新选择主电路电感观测波形：
把L1、L2同时串入主电路中观测电感电流连续点变化情况。
（4） .
观察二极管波形的吸收电路对二极管波形的影响。
把二极管波形的吸收电路和二极管连在一起， 观察二极管两端波形尖峰情况 的
变化。
（5） .
变频观察电感电流连续点变化情况。
调节RW1使频率f=50KHz，调节负载，使电感电流波形处于临界连续状态， 调
节频率， 当电感电流波形由临界连续变为断续时记录此时频率值， 思考频率变 化对
电感电流连续点的影响。
（二） •闭环状态
（1） .
单电压环控制模式
打到闭环单环控制状态。调节电位器 RW1，使主电路输出电压达到15V。
调节主电路输入电压由20V变到30V,观测占空比的变化及输出电压变化值。 以
此观察输出电压的稳定性，理解闭环控制原理。
将输入电压重新调到25V （输出仍为15V），改变负载阻值，观察并记录输 出
电流与电压的变化关系。
改变PI调节器参数，突加突卸负载，观察输出电压波形动态变化过程。
（2） .
电压电流双环控制模式
打到双闭环控制状态。调节电位器 RW1，使主电路输出电压达到15V。调节 主
电路输入电压由20V变到30V，观测占空比的变化及输出电压变化值。以此观 察输
出电压的稳定性，理解闭环控制原理。
将输入电压重新调到25V （输出仍为15V），改变负载阻值，观察并记录输 出
电流与电压的变化关系。
改变PI调节器参数，突加突卸负载，观察输出电压波形动态变化过程。
六、实验数据
主电路输出电压随占空比 D的变化情况
实验条件
电感电流连续，开关频率 20kHz，输入电压25V。
占空比D
0.2 0.3 0.4 0.5 0.6 0.7 0.8
理论输出电压 Uo/V
5 7.5 10 12.5 15 17.5 20
实际输出电压Uo/V
5.02 7.26 9.36 11.9 14.4 16.8 18.3
输出电压误差e/V
0.02 -0.24 -0.64 -0.6 -0.6 -0.7 -1.7
经验证，在误差允许范围内符合
Uo D U
in。
七、仿真
（一） . Matlab 仿真
（1）.
单电压环控制原理图（图3） （PID调节器：比例系数为2.05,积分时间 为
80.5微分时间为0）
图3.单电压环控制 Matlab仿真图
图4.输出电压波形
在闭环控制中，输出一定时（电路其它参数不变），改变输入电压，输
出电压基本不变，只是纹波程度不同。占空比随输入电压的增大而变小。
（2）.
电压电流双闭环控制原理图（图 5）（电压调节器：比例系数为3,积分 时间
为100，微分时间为0:;电流调节器：比例系数为3，积分时间为95，微分 时间为
0）
图5.电压电流双闭环控制 Matlab仿真图
1）连续状态电感电流波形图（图7）
图7.连续状态电感电流波形
2）连续状态输入输出电压波形图（图 8）
W: t闫
(i)
Saber
仿真
(2)
图8.连续状态输入输出电压
（3）.断续模态
1）断续状态电感电流波形图（图9）
1闆
图9.断续状态电感波形
2）断续状态输入输出电压波形图（0）
M • t
简
TOO'
O-
□in
IJ0
£ eo.n-
ep.dr
1 1
oc os z c.a o.s t.o
1(5
：
图10. 断续状态输入输出电压波形
八、分析与讨论
1、 结合小信号建模、MATLAB仿真和实验，对BUCK变换器进行分析，总结出 变
换器电压单环和电压电流双闭环工作时电压电流调节器参数的设计原则。
答：小信号建模时，交流小信号频率 fg应远远小于开关频率fs ;变换器的转折 频率
fo（ LC谐振频率）远远小于开关频率f
s;电路中各变量的交流分量的幅值 远小于想
用的直流分量。有时为化简模型，需要忽略开关频率及其边带、开关频 带谐波与其
边带。
2、 比较电压单环和电压电流双闭环工作时变换器的动静态特性。
3、 结合SABER仿真和实验，研究主电路电感电流连续和断续工作状态下变换器
的工作波形、输入输出的基本电量关系、变换器效率等问题，并和理论分析进行 比
较。
答：在开环状态时：在连续状态时，输出仅于占空比有关；在断续状态时，输出
与占空比、负载电流均有关。
电压环控制时：输出电压不受负载的影响，输出稳定。
实际降压式变换器滤波电感存在着线圈电阻， 开关有压降，为了简化，可认 为
晶体管饱和压降与二极管正向压降相等， 并用晶体管的饱和电阻代替，与电感 线圈
电阻之和用R表示。
当 L远大于周期T时，电感电流脉动很小，即纹波电压较小，U。DUi RIo，
R
即输出电压随负载电流的增加会下降。
在实验中由于一些不可避免的损耗，所得到的波形图还是与理论值有一定的 差
别，但在误差范围内事可以接受的，可以在一定范围内显示 Buck电路的基本
工作原理。
基于改进遗传算法的buck变换器控制电路优化设计
基于改进遗传算法的buck变换器控制电路优化设计概述本文将介绍基于改进遗传算法的buck变换器控制电路优化设计。
首先，将简要介绍buck变换器的基本原理以及其在电力电子领域的应用。
接着，将详细介绍遗传算法在电路优化设计中的基本概念和工作原理。
最后，将提出一种改进的遗传算法，并将其应用于buck变换器控制电路的优化设计。
1. buck变换器基本原理及应用buck变换器是一种常用的降压型直流-直流变换器，常用于电力电子领域。
其基本电路图如下所示：+--------------+ +-----+Vin ----->| |---------------->| || | | || Buck | Vout +---|Load |GND---->| Switch |-------->| | || | | |+--------------+ +-----+基本上，buck变换器由开关器件、电感和电容组成。
通过控制开关器件的开关状态，可以将输入电源的电压降低到所需的输出电压。
因此，buck变换器常用于电源适配器、电动车充电器等应用中。
2. 遗传算法在电路优化设计中的概念和工作原理遗传算法是一种模拟自然界中进化过程的优化算法。
其基本思想是通过模拟自然选择、交叉和变异等过程，寻找到适应度函数最大或最小的解决方案。
然后，利用优秀个体的基因信息，产生新一代的解决方案，逐步优化目标函数的值。
在电路优化设计中，遗传算法通常用于寻找最佳参数配置，以使得电路性能达到最优。
遗传算法的基本工作流程如下：1.初始化种群：随机生成一组个体，每个个体包含一组可调参数，代表电路的配置。
2.评估适应度：根据适应度函数，评估每个个体的性能，并计算适应度值。
3.选择：根据适应度值，按照某种选择策略选择一些个体作为父代参与交叉和变异操作。
4.交叉：通过交换父代个体的基因片段，产生新的个体。
5.变异：对新个体的某些基因参数进行随机变异操作。

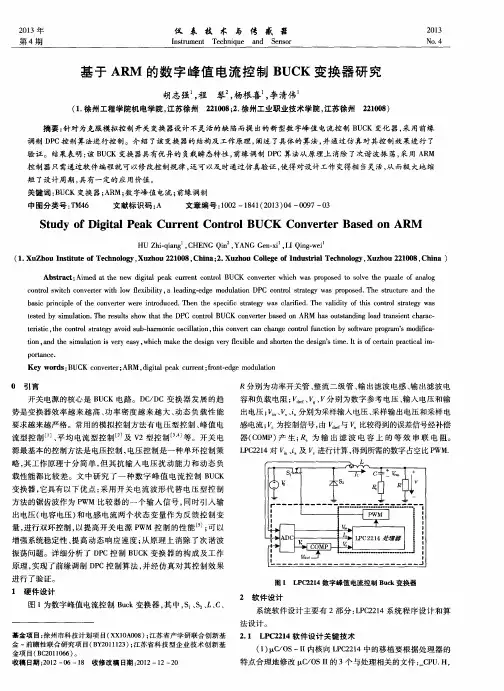

基于ARM的数字峰值电流控制BUCK变换器研究
