空调工程设计说明书
空调工程 设计说明书(完)
前言建筑是人们生活与工作的场所。
现代人类大约有五分之四的时间在建筑中度过。
人们已逐渐认识到，建筑环境对人类的寿命、工作效率等起着极为重要的作用。
人们对现代建筑的要求，不只有遮风挡雨的功能，而且还应是一个温湿度宜人、空气清新、光照柔和、宁静舒适的环境。
另外建筑离不开能源，尤其是现代建筑，更是能源消耗大户。
建筑业能源消耗占总能耗的比例很大，一般在40%左右，其中大部分能耗是用于采暖、通风与空调。
随着我国建筑业持续发展，对建筑节能的要求越来越高，而供热系统和空调系统是建筑能耗的主要组成部分，因此，设法减小这两部分能耗意义非常显著。
地源热泵供热空调系统是一种使用可再生能源的高效节能、环保型的系统。
冬季通过吸收大地的能量，包括土壤、井水、湖泊等天然能源，向建筑物供热；夏季向大地释放热量，给建筑物供冷。
因此设计一套能为人们提供良好工作生活环境且节能的空调系统就显得极为重要。
本设计冷热源采用地下水地源热泵空调机组。
地源热泵空调系统是一种使用可再生能源的高效节能、环保型的系统。
冬季通过吸收大地的能量，包括土壤、井水、湖泊等天然能源，向建筑物供热；夏季向大地释放热量，给建筑物供冷。
由于经验不足，设计难免有欠缺之处，请批评指正！第1章工程概况1.1 设计名称本设计针对重庆沙坪坝市办公楼进行空调工程设计。
对其会议室、办公室等进行全空气空调系统设计，使之符合风速、温度、湿度及人体舒适度要求。
1.2 建筑物简介建筑总面积为1667㎡。
办公楼为三层建筑。
主要房间为办公室。
一楼层高3.5m。
根据《公共建筑节能规范GB-2005》查绵阳重庆沙坪坝市夏热冬冷地区，选取传热系数：屋面0.7W/㎡K；外墙 1.0W/㎡K。
外窗类型：外窗为双层窗，3mm厚普通玻璃；金属窗框，80%玻璃；浅色窗帘，窗高2.0m。
窗的传热系数通过计算可得2.74W/㎡K。
房间人数：一层大厅50人；办公室3人；会议室6人。
空调运行时间：7:00-18:00。
办公楼暖通空调设计说明书
摘要本设计是为北京市某办公楼暖通空调系统设计.本设计结合北京地区的自然条件和本建筑结构的实际情况，对该建筑进行中央空调设计.本设计综合考虑了建筑各部分的结构特点及其用途,室内环境的舒适性、运行管理上的方便和节能以及设备经济性等各种因素的基础上，对该建筑空调设计采用风机盘管加新风系统，新风通过墙洞引入.这样可以满足不同功能房间使用时间段人员活动情况的不同要求,布置灵活，控制方便。
设计中首先进行冷热负荷计算，然后确定空调系统形式,末端装置设备选型，然后进行平面布置，水力计算后确定水管和风管管径，完成平面图设计。
然后进行制冷、制热站设计，首先进行冷、热源选择,技术比较后确定所用机组设备方案。
对站房进行平面布置，选择附属设备，作机房系统图。
防排烟系统设计,根据建筑物实际,严格按照防火防排烟规范，确定防烟排烟系统形式，进行平面和系统设计。
空调系统设计中还要有保温与防腐设计、隔声与防震设计等.随着社会进步,经济发展，生态环境和能源问题日益突出。
人们越来越注意到可持续发展的重要性.中央空调系统是一个庞大复杂的系统,能耗很大，因此节能有很大空间。
在进行系统设计过程中，关于系统选择和设备选型，本设计考虑了节能的要求。
还有对于暖通空调系统的设计，每个环节都必须要严格按照国家、地区或行业的标准和规范执行,做到精心设计.关键词：空调系统风机盘管系统通风系统节能ABSTRACTThis HV＆AC design is one design of the office building in Beijing.This central air—conditioning design combines with the natural conditions of Beijing area and the actual situation of this building structure of the building。
This design took into the building each part of structure and purpose， indoor comfortable environment, convenient operation and management and energy saving and equipment economy， various factors consideration, air conditioning design of the building use fan-coil unit plus fresh air system， and fresh air introduct through the hole in the wall. This can satisfy different requirements that different function rooms have diffferent use time and personnel activity, decorate flexible， convenient control.At first, I calculate cold and hot load in this design， then sure air conditioning system forms, selecte and layout terminal device equipment.hydraulic calculation after identifying pipe and duct diameters, then complete plan design. Then I design cooling， heating station。
空调设计说明书
广州市金棕别墅空调设计一、工程概况本建筑物为广州地区某教学楼，总建筑面积约为43589.46m2，空调面积约为40000 m2,使用区域为客人房、工人房、休闲宴会厅、实书房、主卧房等等，共2层.相关建筑参数：（1）层高:一层高为3.3米,三层层高2.97米.（2）吊顶：一、二层吊顶高度为2.7米(3)外窗及门高:详见平面图。
二、主要设计参数1、室外空气设计参数（参考广州）计算温度夏季参数干球温度34.2℃湿球温度27.8℃℃㎡p/㎡个m³/（h·p）客人房18 13.22 0。
063 1 50客人房18 15.20 0。
063 1 50餐厅18 16.99 0.67 12 300工人房18 4。
68 0。
063 1 50客厅18 23.83 0。
5 12 480 休闲宴会厅18 26.84 0。
8 22 550休闲宴会厅18 22。
42 0。
8 18 450主卧房18 25。
07 0.1 3 150书房18 15。
74 0。
1 2 100卧房18 19.77 0。
1 2 100三．系统方案比较及确定系统分区，由于一层面积不大,管长不长且主要是房间卧房休闲宴会厅，要求差别不大，股考虑每层为一个分区，冷媒管布置在中间的管井，然后向两边分别拉给房间,新风机.冷媒管布置在中间，长度分配会比较适当，且分歧管在中间分歧，整天的设计灵活性也提高了。
室外机布置在楼顶上，避免噪音太大的影响。
室外机布置,卧室书房，这类对噪音要求高的采用内藏风管超薄式，休闲餐厅这些使用内藏风管式。
.冷凝水排放方式是直接往厕所排放,方便简单。
新风采用独立的全新风系统，舒适。
四、负荷计算五、室内外机选型室内机总容量系数：28+32+56+22+56+90+71+56+36+40=487室外机选择18匹，容量系数为450(室外机的容量系数＝匹数×25）系统的连接率为108％。
487/450*100%=108％室内外机的高低差为20m(室内机在下），最大管长为20m，根据18匹机的修正系数图,查出容量修正系数：约为0.985。

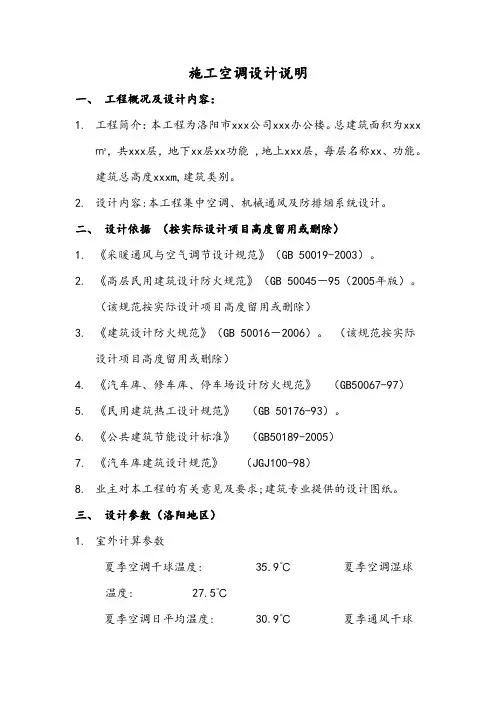

空调施工设计说明(DOC)

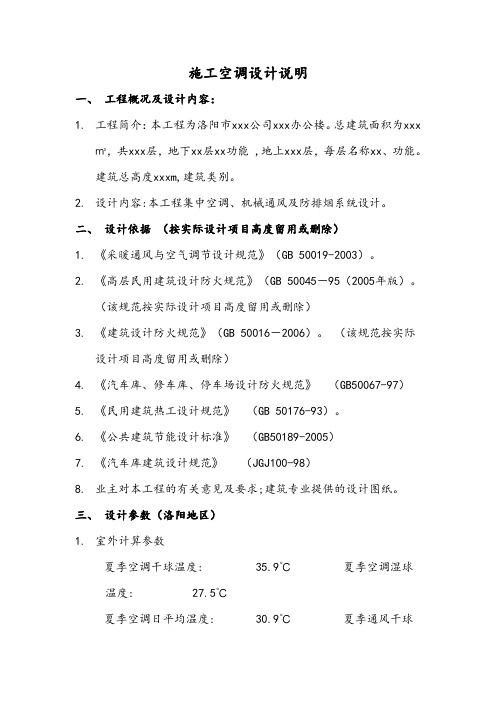

施工空调设计说明一、工程概况及设计内容：1. 工程简介：本工程为洛阳市xxx公司xxx办公楼。
总建筑面积为xxx㎡，共xxx层，地下xx层xx功能 ,地上xxx层，每层名称xx、功能。
建筑总高度xxxm,建筑类别。
2. 设计内容:本工程集中空调、机械通风及防排烟系统设计。
二、设计依据（按实际设计项目高度留用或删除）1. 《采暖通风与空气调节设计规范》（GB 50019-2003）。
2. 《高层民用建筑设计防火规范》（GB 50045－95（2005年版）。
（该规范按实际设计项目高度留用或删除）3. 《建筑设计防火规范》（GB 50016－2006）。
（该规范按实际设计项目高度留用或删除）4. 《汽车库、修车库、停车场设计防火规范》（GB50067-97）5. 《民用建筑热工设计规范》（GB 50176-93）。
6. 《公共建筑节能设计标准》（GB50189-2005）7. 《汽车库建筑设计规范》（JGJ100-98）8. 业主对本工程的有关意见及要求;建筑专业提供的设计图纸。
三、设计参数（洛阳地区）1. 室外计算参数夏季空调干球温度: 35.9℃夏季空调湿球温度: 27.5℃夏季空调日平均温度: 30.9℃夏季通风干球温度: 32.0℃夏季最热月月平均相对湿度: 75% 夏季大气压力:98.76KPa冬季空调干球温度: -7℃冬季最冷月月平均相对湿度: 57%冬季平均风速: 2.5m/s 夏季平均风速:2.1m/s2. 室内设计参数3. 围护结构热工计算参数：（注意与建筑专业计算值一致）外窗： K= W/（m 2 ·℃）；外墙： K= W/（m 2 ·℃）；屋面： K= W/（m 2 ·℃）；隔墙： K= W/（m 2 ·℃）；屋面： K= W/（m 2 ·℃）；隔墙： K= W/（m 2 ·℃）；四、空调冷热源1. 夏季空调集中冷源为设于地下一层制冷机房的xx台螺杆式冷水机组，提供冷冻水供回水温度为 7/12℃的冷水。
西安市某综合楼空调工程设计设计说明书
******大学毕业设计西安市某综合楼空调工程设计The Air Conditioning Project Design of Multi-functional Building in Xi’an2011 届机械工程学院专业建筑环境与设备工程学号 *****学生姓名 *****指导教师 ******完成日期 2011年6月2日摘要本设计为西安市某综合楼通风空调工程设计，总建筑面积为11020㎡,其中空调面积约为7461㎡。
该综合楼地上14层,地下1层，其中一层为商务大厅、餐厅，厨房、职工活动中心，层高为5.1米；六至十一层为办公室, 层高为3.4米；十三、十四层为客房标准间，层高为3.4米；地下一层为车库、制冷机房、电控室、泵房等。
本设计的主要内容有：空调负荷计算、新风量的确定、空气处理过程的设计、气流组织设计与计算、设备选型、水系统及风系统水力计算、地下车库通风量的确定、通风系统设计等。
本设计总冷负荷为790.87kW，热负荷为254.55kW，制冷机房夏季采用2台SXZ6-35DH2系列蒸汽双效型溴化锂吸收式冷水机组作为冷源，冬季采用城市供热管网的蒸汽作为热源，采用1台YTBJS-0.6Q型号汽水换热器。
对于办公室、标准间等小空间采用风机盘管加新风系统，每层设单独的新风机组，风机盘管独立承担室内的冷热负荷。
而对于一层商务办公厅、餐厅等空间较大、人员较多的房间采用吊顶式空调机组，以节约空间。
因为该综合楼房间类型较多，各房间冷热负荷并不相同，可以各个房间进行单独的调节。
车库通风系统采用中间送两边排风的方式达到通风换气的目的。
关键词：空调系统冷负荷水系统风机盘管独立新风系统车库通风AbstractThe building is located in Xi’an. The project is the m ultiple–use building air-conditioning engineering design .The building is a comprehensive building, The total building area is 11020㎡,but the air-conditioning area is 7461㎡.There are 14 floors of the building. The first floor is for Business hall/restaurant / diet-kitchen / Worker activity center which height of the first floor is about 5.1 meters. Other layers of the building are 3.4 meters high .The sixth to eleventh layers is for office. And the thirteenth/fourteenth layers are for guest room. The ground floor is for garage /refrigerating station / Electric control room / pump house and so on.The main content of this design includes the load computation, the amount determination of new wind, the air treating processes design, the suppose counts with the computation of air current organization, the equipment shaping, the water power computation of aqueous system and the wind system, the systems control plan and so on.The total cooling load of this design is 790.87KW,and thermal load is 254.55KW..In summer, we use steam double-effect LiBr absorption chiller unit, whose size is SXZ6-35DH2 , as a cold source. In winter, we use vapor pipe network of city as a source. We use a steam-water changer named YTBJS-0.6Q.For office and the standards room, such as small space we use the fan coil and new wind systems, There is one new air unit each layers so that fresh air can be into the indoor and fan-coil bears the indoor cooling load. Fan-coil and fresh air independently supply into room. As for the Business hall and restaurant, such as larger room, more staff, the drop ceiling air conditioning unit to be adopted. For the different types of rooms, the room is not the same as hot and cold load can be individual rooms’ regulation. The ventilation of garage is well by bowing in the middle and exhausting besides the wall.Key words：Air-conditioning system cooling load water System independent of fresh air system fan coil目录第1章设计原始资料 (1)1.1 建筑概况 (1)1.2 主要设计参数 (1)1.2.1 室外气象参数 (1)1.2.2 室内设计参数 (1)第2章空调负荷的计算 (3)2.1 建筑热工 (3)2.2 夏季空调冷负荷的计算 (3)2.2.1 空调房间的冷负荷 (3)2.2.2 空调房间冷负荷具体计算步骤 (4)2.3 冬季空调热负荷的计算 (7)2.3.1 空调热负荷 (7)2.3.2 空调热负荷计算公式 (7)2.4 房间散湿量 (8)2.5 新风负荷 (9)2.5.1 新风量的计算 (9)2.5.2 新风负荷计算 (9)第3章空调系统方案的比较与选择 (10)3.1 空调方案的比较 (10)3.1.1 空调系统方案比较 (10)3.1.2 各种空调系统的适用条件 (11)3.2 空调方案的选择 (12)第4章空调设备的选择 (13)4.1 冷水机组的选择 (13)4.2 冷却塔的选择 (13)4.3 水泵的选择 (14)4.3.1 冷冻水泵的选择 (14)4.3.2 冷却水泵的选择 (14)4.3.3 补水泵的选择 (15)4.4 风机盘管的选择 (15)4.5 新风机组的选择 (17)4.6 换热器的选择 (17)4.7 膨胀水箱的选择 (17)4.8 分集水器的选择 (19)4.8.1 分水器和集水器的构造和用途 (19)4.8.2 分水器和集水器的尺寸 (19)第5章气流组织 (20)5.1 风口型式的确定 (20)5.2 风口型式的确定 (20)5.3 散流器平送气流组织计算 (20)第6章水力计算 (23)6.1 水管水力计算 (23)6.1.1 冷冻水系统 (23)6.1.2 冷却水 (25)6.1.3 冷凝水系统 (26)6.2 风管水力计算 (26)第7章空调系统的消声与减振 (27)7.1 空调系统的消声 (27)7.2 空调系统的减振 (28)参考文献 (29)致谢 (30)附录A 外文资料翻译 (31)附录B 水管水力计算表 (41)附录C 空调负荷计算数据表 (41)第1章设计原始资料1.1建筑概况本建筑为陕西省西安市某综合楼，是一个建筑组成复杂、用途各不相同的多功能建筑。
空调初步设计说明模板
民用建筑暖通空调初步设计说明（A版—2000）（参考条文）一、设计依据1．采暖通风与空气调节设计规范（GBJ19—87）2．高层民用建筑设计防火规范（GB50045—95）3．建筑设计防火规范（GBJ16—87）4．汽车库、修车库、停车场设计防火规范（GB50067—97）5．旅游旅馆建筑热工与空气调节节能设计标准（GB50189—93）6．住宅建筑设计标准（DBJ08—20—98）7．平战结合人民防空工程设计规程（DBJ08—49—96）8．民用建筑采暖通风设计技术措施9．其它一些可适用的规范、规程、标准等二、设计范围1．大楼空调系统2．地下室六级人防平战结合通风系统3．地下室车库、变配电间、柴油发电机房、冷冻机房、锅炉房等设备用房的通风系统4．厨房炉灶、餐厅、商场、茶水间、厕所间等场所的排风系统5．大楼的防、排烟系统三、室外空气计算参数四、室内空气计算参数与有关指标（可见归纳的表格）民用建筑活动区风速<0.3m/s工业建筑活动区风速<0.5m/sGB 50189-93 旅游旅馆建筑热工与空气调节标准JGJ 134-2001 夏热冬冷地区居住建筑节能设计标准GB50019-2003 采暖通风与空气调节设计规范p189五、空调设计1．空调冷热负荷：根据计算，本工程空调系统的冷负荷约为kW；热负荷约为kW。
3．空调水系统a．空调水系统采用二管制，夏季循环冷水，冬季循环热水，整个大楼为一个水系统。
膨胀水箱为开式（闭式），位于____________。
b．大楼标准层的空调水系统采用同程式，裙房部分采用异程式。
c．大楼空调水系统分为高、低二区。
低区系统从____F至____F，高区系统从____F 至____F。
高低二系统之间由板式换热器相隔，板式换热器的性能参数和设置位置见上表。
开式（闭式）膨胀水箱分别位于__________。
d．标准层中的风机盘管与新风空调器采用2（4）管制，裙房中的空调器采用4管制。
空调设计及施工说明
设计及施工说明一、工程概况：xx电子有限公司洁净室工程,工程面积约2310M^2，其中100级洁净室面积约1790M^2，10级洁净室面积约220M^2，进料暂放区、出货暂放区面积约60M^2，换鞋室、更衣室面积约240 M^2。
二、设计范围：本设计包括洁净区装修、照明配电及空调系统。
三、设计依据:1．《洁净厂房设计规范》﹙GBJ50073-2001﹚；2．《洁净室施工及验收规范》﹙JGJ 71—90﹚；3．《采暧通风与空调工程设计规范》﹙GBJ19-87﹚；4．《通风与空调工程施工质量验收规范》（GB50243—2002）5．《工业企业照明设计标准》﹙GB50034—92﹚；6．《建筑设计防火规范》（GBJ 16）；7．《空气调节设计手册》8．《压缩机、风机、泵安装工程施工及验收规范》﹙GB50275—98﹚;9．甲方的设计要求。
四、空调设计参数：五、空调系统：本工程采用中央空调系统，冷源集中由冰水主机供给,热源集中由业主提供热水至空调水-水热交换器,通过保温管道将冷冻水或热水供至空调末端设备（恒温恒湿净化式新风空调机组、干盘管），再将空气处理后送到各房间,各空调未端设置有电动阀，空调供回水系统、干盘管供回水系统设置有压差旁通阀，恒温恒湿净化式新风空调机组设置有湿度控制装置，可根据使用要求进行温湿度调节.1.空调机房与洁净室设于同层，主机选用大金80HP螺杆式冰水机组3台。
冷冻泵选用白云管道泵GD100—30共5台，3用2备。
冷却泵选用白云管道泵GD100—21共5台，3用2备。
干盘管循环水泵选用白云管道泵GD125—36共2台.冷却水塔选用吉升圆塔80RT共3台。
2.冷冻水系统采用异程式。
在冷冻水系统的最高处设自动排气阀,最低处设泄水阀,回水总管处设膨胀水箱,水泵进口设置Y型过滤器,出口设置止回阀,主机冷却水、冷冻水进出口设置温度计和压力表，出口设置水流开关，各空调未端设置有电动阀，空调供回水系统、干盘管供回水系统设置有压差旁通阀。
空调工程课程设计说明书
空调工程课程设计说明书1. 引言本文档是关于空调工程课程设计的详细说明书。
本课程设计旨在帮助学生深入理解和应用空调工程原理，通过设计空调系统的过程，提高学生的工程设计能力和实践能力。
2. 课程设计目标本课程设计的主要目标如下：1.理解空调工程的基本原理和技术要求；2.掌握空调系统的设计方法和流程；3.学会使用相关的设计软件和工具；4.培养团队合作精神和项目管理能力；5.培养分析和解决问题的能力。
3. 课程设计内容本课程设计的内容涵盖以下几个方面：1.空调系统基本原理和分类；2.空调系统的设计要求和标准；3.空调系统的各种组件和设备；4.空调系统的热负荷计算和能耗评估；5.空调系统的管道布置和风管设计；6.空调系统的控制策略和优化方法。
4. 参考资料本课程设计参考以下文献和资料：1.《空调工程手册》2.《暖通空调设计规范》3.《空调系统设计与施工技术》4.相关期刊论文和学术研究成果5. 课程设计要求在完成课程设计过程中，学生需要满足以下要求：1.严格按照设计流程和标准进行设计；2.使用相关的设计软件进行模拟和仿真；3.考虑实际工程应用中的技术和经济因素；4.提交完整的设计报告和相关文档；5.遵守学术道德和学校的相关规定。
6. 课程设计流程本课程设计的流程包括以下几个步骤：1.确定设计目标和要求；2.进行空调系统的热负荷计算；3.确定系统的设计方案和参数；4.进行管道和风管的布置设计；5.进行控制策略和优化方法的设计；6.编制设计报告和相关文档；7.进行设计结果的评估和检验；8.最终提交设计成果和总结报告。
7. 课程设计评分标准本课程设计的评分标准如下：1.设计报告和相关文档的书写格式和内容质量（40%）；2.设计方案和参数的合理性和科学性（30%）；3.管道和风管设计的准确性和可行性（20%）；4.控制策略和优化方法的创新性和有效性（10%）。
8. 总结通过本课程设计，学生将能够系统地学习和应用空调工程的相关理论和技术知识，提高自己的实际操作能力和问题解决能力。
空调工程课程设计说明书.doc
空调工程课程设计说明书目录前言... ............................................ 1 第一章工程概述与设计依据 . (2)1.1 工程概述 (2)1.2 设计依据 (2)1.2.1 围护结构热工指标 (2)1.2.2 室外设计参数 (2)1.2.3 室内设计参数 (3)1.2.4 体力活动性质 ....................................... 3 第二章负荷计算 (4)2.1 夏季冷负荷的计算 (4)2.1.1 夏季冷负荷的组成 (4)2.1.2空调冷负荷计算方法 (4)2.2 湿负荷的计算 (8)2.2.1 湿负荷的组成 (8)2.2.2 湿负荷的计算方法 ................................... 9 第三章空调方案的确定 . (9)3.1 空调系统的确定 (9)3.1.1 风机盘管加新风方式的确定 (9)3.2 空气处理过程设计 (10)3.2.1 风机盘管加独立新风系统设计 ........................ 10 第四章风系统的设计 .. (13)4.1 风管材料和形状的确定 (13)4.2 送、回风管的布置 (13)4.3 气流组织设计 (13)4.3.1 风机盘管加新风系统 (13)- i -4.4 风管设计 (14)4.4.1 风道水力计算步骤 (14)4.4.2 风机盘管加新风系统的新风管道水力计算 ............... 15 第五章水系统的设计 ................................. 175.1 水系统方案的确定 (17)5.1.1 两管制水系统的特点 (17)5.1.2 闭式系统的特点 (18)5.1.3 同程和异程系统的选择 (18)5.1.4 一次泵变流量系统的选择依据 (18)5.1.5 水系统方案的确定 .................................. 19 5.2 冷冻水管路设计计算步骤 ................................. 19 5.3 冷冻水供回水水力计算 ................................... 20 5.4 冷冻水泵的选型 (24)5.4.1 冷冻水泵设计规范 (24)5.4.2 冷冻水泵的选型 .................................... 24 5.5 冷凝水排放系统设计 ..................................... 25 结论.............................................. 26 参考文献 (27)- ii -前言随着国民经济的飞速发展，空气调节技术已是保证室内良好环境的一种必不可少的技术。
空调工程课程设计说明书
目录第一章冷负荷的计算 (1)第一节广州市室外空调设计参数 (1)第二节室内空调主要设计参数 (1)第三节建筑参数 (1)第四节冷负荷计算 (1)第二章风量计算和负荷计算 (11)第一节一层风量和负荷计算 (11)第二节二三各层风量计算负荷计算 (12)第三章风管的选择和水力计算 (16)第一节一层风管计算及水力计算 (16)第二节二三各层新风风管计算及水力计算 (19)第四章水管的选择及水力计算 (23)第一节二三层客房水管管径的选择及水力计算 (23)第五章制冷站设计 (25)第一节设计参数 (25)第二节制冷压缩机和电动机选择 (26)第三节冷凝器的选择计算 (28)第四节空调冷却水系统设计 (30)第五节其它辅助设备的选择计算 (34)第六章设备材料型号的选择 (35)第一节风盘 (35)第二节新风机组 (36)参考文献............................................................. 错误!未定义书签。
第一章冷负荷的计算第一节广州市室外空调设计参数台站位置：北纬23°03′, 东经113°19′，海拔6.6m，大气压力B=101325Pa夏季空调室外计算湿球温度27.8°C，夏季空调室外计算干球温度34.2°C第二节室内空调主要设计参数室内空调设计参数表1-1室内温度/°C相对湿度/℅新风量/m3/(h·人) 夏季冬季夏季冬季一般办公室26-28 18-22 55～65 - 20-30 高级办公室24-27 20-25 55～60 ≧35 30-50第三节建筑参数该大楼一楼层高5m二楼三楼层高3.5m，外墙为24墙，类型III屋顶为中色水泥膨胀珍珠岩（100mm）保温序号1办公室窗为单层玻璃窗，2.4×2m2挂浅色内窗帘，门为普通木门，1.5×2m2第四节冷负荷计算为减少计算工作量，计算瞬时冷负荷按两小时一计一、屋顶冷负荷计算屋顶冷负荷的计算公式：LQτ=kF(t，lτ-tn)W 其中t，lτ=（tlτ+td）kαkp由题意αW . αn.ρ都采用广州地区特定条件则有：kα=1.0kp=0.94查《空气调节》附录9广州地区屋顶的地点修正td=-0.5℃查《空气调节》附录2-4表4可得8-18点的冷负荷计算温度tlτ值，代入上式计算出修正后的屋顶瞬时冷负荷计算温度，t，lτ和屋顶的瞬时冷负荷LQτ屋顶冷负荷表1-2时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ34.0 38.1 43.5 48.3 50.8 50.3 47.7t d-0.5t，lτ31.5 35.3 40.4 44.9 47.3 46.8 44.4 t，lτ-t n 5.5 9.3 14.4 18.9 21.3 20.8 18.4k 0.94F 39.48×13.73=542LQτ2802 4738 7336 9629 10852 10597 9374二、南外墙冷负荷计算=-1.9 计算公式同上，查《空气调节》附录9广州地区南外墙的地点修正td一层南外墙冷负荷表1-3时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ33.2 32.8 33.1 33.9 34.9 35.9 36.1t d-1.9t，lτ29.42 29.05 29.32 30.08 31.02 31.77 32.15 t，lτ-t n 3.42 3.05 3.32 4.08 5.02 5.77 6.15k 1.97F 142.2LQτ957.9 854.3 1047.8 929.9 1406 1616.2 1722.6二、三层南外墙冷负荷表1-4时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ33.2 32.8 33.1 33.9 34.9 35.9 36.1 t d-1.9t，lτ29.42 29.05 29.32 30.08 31.02 31.77 32.15 t，lτ-t n 3.42 3.05 3.32 4.08 5.02 5.77 6.15 k 1.97F 91.02LQτ613.2 546.9 595.3 731.5 900 1034.6 1102.7 三、西外墙冷负荷计算=0查《空气调节》附录9广州地区西外墙的地点修正td一层西外墙冷负荷表1-5 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.9 35.2 34.8 34.9 35.8 37.3 38.5 t d0t，lτ33.7 33 32.7 32.8 33.7 35 36 t，lτ-t n7.7 7 6.7 6.8 7.7 9 10 k 1.97F 264.6LQτ4014 3649.1 3492.7 3544.8 4014 4691.7 5213二三层西外墙冷负荷表1-6 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.9 35.2 34.8 34.9 35.8 37.3 38.5 t d0t，lτ33.7 33 32.7 32.8 33.7 35 36 t，lτ-t n7.7 7 6.7 6.8 7.7 9 10 k 1.97F 185.2LQτ2809 2553.6 2444.2 2480.6 2809 3283.2 3648四、东外墙冷负荷计算查《空气调节》附录9广州地区东外墙的地点修正t=0d一层东北外墙冷负荷表1-7 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 27LQτ367 372 426 479 532 532 532二三层东北外墙冷负荷表1-8时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 18.9LQτ257 1661 298 335 372 372 372一层东南外墙冷负荷表1-9时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 28.5LQτ387 393 449 505 561 561 561二三层东南外墙冷负荷表1-10时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 19.95LQτ271 275 314 354 393 393 393五、北外墙冷负荷计算查《空气调节》附录9广州地区北外墙的地点修正td=1.7一层北外墙冷负荷表1-11时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ31.4 31.2 31.3 31.6 32.1 32.6 33.1 t d 1.7t，lτ31 31 31 31 32 32 33t，lτ-t n 5 5 5 5 6 6 7k 1.97F 119.42LQτ1176 1176 1176 1176 1412 1412 1647二三层北外墙冷负荷表1-12时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ31.4 31.2 31.3 31.6 32.1 32.6 33.1 t d 1.7t，lτ31 31 31 31 32 32 33t，lτ-t n 5 5 5 5 6 6 7k 1.97F 72.1LQτ710 710 710 710 852 528 994六、外窗温差传热引起的冷负荷玻璃窗由温差引起的冷负荷计算公式：LQτ=kF(t，lτ-tn)W （1-1）其中t，lτ是修正后的玻璃窗瞬时冷负荷计算温度用下式计算：t，lτ=（tlτ+td）kα（1-2）查《空气调节》附录10在基准条件αw =18.6 W/(㎡·℃)，αn=8.72 W/(㎡·℃)下，单层玻璃窗的传热系数为5.94 W/(㎡·℃)由表2-6知，全部玻璃窗的传热系数修正系数为1，由表2-4知kα=1.0查《空气调节》附录15广州地区玻璃窗的地点修正td=1℃查表2-6知，单层金属框的传热系数修正值为1.0，则：K=5.94 W/(㎡·℃)查表2-5，知12：00-24：00玻璃窗的逐时冷负荷计算温度tlτ值,代入上式即可计算出修正后的玻璃窗逐时冷负荷计算温度t，lτ和玻璃窗的逐时冷负荷LQτ南外窗温差传热引起的冷负荷（单个×28）表1-13时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ30.8 31.9 32.2 31.6 29.9 28.4 27.2 t d 1t，lτ31.8 32.9 33.2 32.6 30.9 29.4 28.2 t，lτ-t n 5.8 7.9 8.2 7.6 5.9 4.4 3.2 k 5.94F 4.8LQτ1938 2252 2338 2167 1682 1255 912北外窗温差传热引起的冷负荷（单个×24）表1-14时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ30.8 31.9 32.2 31.6 29.9 28.4 27.2 t d 1t，lτ31.8 32.9 33.2 32.6 30.9 29.4 28.2 t，lτ-t n 5.8 7.9 8.2 7.6 5.9 4.4 3.2 k 5.94F 4.8LQτ1938 2252 2338 2167 1682 1255 912七、外窗日射得热引起的冷负荷玻璃窗有日射得热引起的冷负荷计算公式：LQfτ=F*CS*CN*Djmax*CLW (1-3)根据标准条件下是采用3㎜厚，由表2-8中查得单层钢窗的有效面积系数C L =0.85。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某商务大厦空调工程设计安徽建筑工业学院01设备1班A32014034 华1 工程概况上海某商务大厦位于上海市浦东区，大厦由商务办公、会议、餐厅等功能组成的综合楼，地上九层，一层高4.2m，二—八层高3.6m，九层高3.3m，地下一层高-3.6m，总的建筑面积为11340m2。
整座大楼的餐厅、办公、会议等设半集中式的中央空调系统，并保持室内空气舒适新鲜。
个别用房设置独立的分体式空调。
空调设计面积为8935 m2。
大厦空调冷负荷931194W，冷负荷指标104.2W/m2；总热负荷396361.9W，热负荷指标44.36W/m2。
负荷组成见计算书！2 设计依据2.1设计任务书安徽建筑工业学院毕业设计(论文)任务书《上海某商务大厦空调、通风设计》2.2设计规范及标准1.采暖通风与空气调节设计规范(GBJ50019-2003)2.房屋建筑制图统一标准（GB/T50001－2001）3.采暖通风与空气调节制图标准（GBJ114-88）2.3基本气象参数地理位置: 上海市上海台站位置: 北纬31.160 东经121.4302.3.1夏季参数大气压: 1005.30 kPa 室外计算干球温度: 34.00 ℃空调日平均计算温度: 30.40 ℃计算日较差: 6.90℃室外湿球温度: 28.20 ℃室外平均风速: 3.20 m/s2.3.2冬季参数大气压：1025.1 Kpa 空调计算温度-4.000 ℃室外相对湿度75.00 % 室外平均风速 3.800 m/s 2.4室内设计参数表2－12.5设计原则2.5.1空调设计因考虑该大厦为商务办公楼，又位于上海市，为了能够独立控制每个房间的空调运行及节省用地，空调均设计成风机盘管加新风系统。
由于弱电房及茶水房的面积比较小，本设计中单独采用分体式空调。
2.5.2通风设计地下室为车库，设计成机械送排风为主，自然进排风为辅的方式，其换气每小时不小于6次；厨房油烟较重，在灶台的上方设计带有机械排风的排风罩，厨房换气每小时不小于45次；卫生间排风设计为排风扇机械排风到竖井，排风量按每小时不小于10次的换气量计算。
会议室、库房、餐厅、配电房走廊均设计通风系统。
电梯前室及楼梯间设计正压送风。
3 负荷计算3.1 冷负荷计算说明：考虑该大厦为商务办公楼，空调的运行时间主要在上班时间，所以计算负荷时本设计取的时6—18时。
3.1.1通过围护结构传入的热量计算1.建筑结构组成及传热系数的确定：外墙：花岗岩面板（20mm）+砖墙（240mm）+内粉刷（5mm）内墙：内粉刷（5mm）+砖墙（240mm）+内粉刷（5mm）地面：大理石（20mm）+钢筋混泥土（100mm）+内粉刷（5mm）屋面：预制细石混泥土板（25mm），表面喷白色水泥浆+通风层（≥200mm）+卷材防水层+水泥沙浆找平层（20mm）+保温层（沥青膨胀珍珠岩100mm）+隔汽层+现浇钢筋混泥土板+内粉刷（5mm）外窗：单层钢窗，1-8层窗高2.4m，9层窗高2.1m。
内门：木门，高2.1m由以上建筑结构查得传热系数：外墙K=2.01 W/（m2·o C）内墙K=1.73 W/（m2·o C）地面K=3.12 W/（m2·o C）屋面 K=0.55 W/（m2·o C）内门K=2.90 W/（m2·o C）说明：屋面配电房的外墙K=2.05 W/（m2·o C），外窗K=6.4 W/（m2·o C），外门为木门。
2.外墙和屋面瞬变传热形成的冷负荷：CL=KA（t’c(t)-tn）ka kρ式中：CL—通过外墙和屋面的得热量所形成的冷负荷，WK —外墙和屋面的传热系数，W/（m2·o C）F —外墙和屋面的面积，m2tc(t)—外墙或屋面冷负荷逐时计算温度，o Ctn —室内设计温度，o Ct’c(t)= tc(t)+tdt’c(t)—经过修正的本地外墙或屋面计算温度逐时值，o Ctd —地点（上海市）修正值，o C 由《暖通空调·动力》表3.2.8-5查得ka —外表面放热系数修正值，由教材《暖通空调》表2-8计算查得，kρ—吸收系数修正，由教材《暖通空调》表2-9查得。
3. 外窗瞬时传热冷负荷：CL=KF△t式中：CLτ—通过外墙和屋面的得热量所形成的冷负荷，WF —外墙和屋面的面积，m2K —玻璃窗传热系数，双层6mm中空玻璃，取3.4W/（m2·o C）Δt —计算时刻下，结构的负荷温差4.内墙、内门、地面楼板传热形成得冷负荷：CL=KF△t1s式中：K —内结构传热系数，W/（m2·o C）F —内结构面积，m2△t1s—计算温差，由新规范，对于走道，取2o C；对地下室上楼板，取5o C。
3.1.2过玻璃窗的日射得热引起的冷负荷CL=CaFwCsCiDj,maxCLQ式中：Fw—窗户面积，m2Ca—有效面积系数，单层钢窗取0.85。
Cs—窗玻璃的遮阳系数，Ci—窗内遮阳设施的遮阳系数。
本设计中采用活动百叶内遮阳，故取0.6。
C LQ—窗玻璃冷负荷系数，Dj,max—夏季各纬度带的日射得热因数最大值，W/m2说明：以上修正值均可在教材《暖通空调》附录2中查得。
3.1.3人员散热引起的冷负荷CL=CLx+CLq人体显热散热引起的冷负荷：CLx=q xnΦCLQ人体潜热散热引起的冷负荷：CLq=q q nΦ式中：CLx —人体显热散热引起的冷负荷，WCLq —人体潜热散热引起的冷负荷，Wn —室内全部人；Φ—群集系数；CLQθ—人体显热散热引起的冷负荷系数，。
q x —不同室温和劳动性质的成年男子显热散热量W，由《暖通空调》表2-13查得q q —不同室温和劳动性质的成年男子潜热散热量W，同上。
3.1.4照明散热引起的冷负荷CL=1000n1n2NC LQ式中：CL —照明散热形成的冷负荷，Wn1 —消耗功率系数，暗装荧光灯，镇流器装在顶棚内，取1.0n2 —隔热系数，灯罩上有通风孔，取0.6N —照明灯具所需功率，W，C LQ —照明散热冷负荷系数，由教材《暖通空调》附录2-22查得3.1.5设备散热冷负荷按照最大值计算，办公室电脑150W/台。
厨房风机冷负荷以1600W计算。
3.1.6食物散热冷负荷由《暖通空调·动力》3.2.20条，食物全热取17.4W/人，显热与潜热均取8.7W/人。
3.1.7新风冷负荷新风全冷负荷Qq(W)按下式计算:Qq=ρmx(iw - in)/3.6ρ-- 夏季空调室外计算干球温度下的空气密度，1.2kg/m^3；式中：mx -- 新风量，m^3/h；iw -- 夏季室外计算参数下的焓值，kJ/kg；in -- 室内空气的焓值，kJ/kg。
其中新风量= 空调房间人数* 房间中的人均新风量3.2热负荷计算说明1：在计算围护结构的传热量时，由围护结构的传热量分成两部分，即围护结构的基本传热量和修正耗热量。
前者是由于室内外空气温差，通过围护结构从室内传至室外的热量，后者则是由于围护结构的朝向、风力、高度、气象条件的不同而对基本耗热量的修正。
3.2.1 围护结构得基本耗热量引起得热负荷Qi=αKF（tn-tw）式中：Qi —某一围护结构的传热量; WK —该围护结构的传热系数; W/㎡℃tn —空调房间设计温度;tw —为冬季采用空调时的室外计算温度; ℃α—为该围护结构的温差修正系数;整个房间的基本耗热量为：Q=ΣQi W3.2.2修正基本耗热量围护结构的基本耗热量是在稳定传热的情况下获得的，由于气象条件建筑物情况的影响，必须对上述围护结构的基本耗热量进行修正，其中包括朝向修正、风力修正和高度修正，所以其围护结构的耗热量为：()()g f ch i X X X Q Q +++=11' W式中：Qi ——为围护结构的基本耗热量;X ch ——为围护结构的朝向修正; X f ——为围护结构的风力修正; X g 为围护结构的高度修正。
本设计中，各面墙的朝向修正见下表：说明2：理论上要考虑高度和风力的修正，修正可以按照下面的方法计算：✧ 高度修正：当房间高度大于4米时，每高出1米应附加2%，但总的附加率不应大于15%，应注意：高度附加率应附加预防间隔围护结构基本耗热量和其他附加（修正）耗热量的总和上。
对于本设计也不予考虑高度修正。
✧ 风力修正的考虑，风力对维护结构传热量的影响，正好与太阳辐射相反。
风速加大，围护结构表面的对流换热增强，围护结构的基本好热量也随之增加，因此风力修正系数为正值。
计算围护结构的基本耗热量时，围护结构的外表面换热系数取为23w/m 2℃，它是对室外风速为5m/s 时得到的。
本设计中上海的冬季平均室外风速为3.8m/s ，因此可以不考虑风力修正，但对于建造于不避风的高地、河边、海岸及旷野上的建筑物，以及城镇和厂区的高层建筑物。
对垂直围护结构的风力修正率为5%～10%，本设计上海市该办公大厦也不是建在高地、河边、海岸处，因此可以不考虑风力附加。
✧ 冷风渗透及冷风侵入量的计算，对于本大厦由于是空调房间，房间维持房间正压，故冷风渗透及冷风侵入量为零。
✧ 由于冬季人体散热小，此设计中也没有再考虑人员和灯光的散热量。
3.3湿负荷计算3.3.1 人体散湿量Mw=0.001n Φg式中： Mw —人体散湿量,kg/hn —室内全部人数Φ—群集系数,g —成年男子的小时散湿量,g/h，由教材《暖通空调》表2-13查得;3.3.2食物散湿量按最大值计算，取11.5g/h.人说明: 冬季的人员散湿量与夏季的一样，设备的散湿量不予考虑，仅有人员散湿量，可按夏季人员散湿量的1/2计算：3.3.3新风湿负荷新风湿负荷Dx(kg/h)按下式计算:Dx=ρmx(dw-dn)0.001式中：mx -- 新风量，m^3/h；dw -- 夏季空调室外计算参数时的含湿量，g/kg；dn -- 室内空气的含湿量，g/kg。
3.4负荷计算结果列表本工程中2～7层建筑设计相同，故负荷计算结果也一样，以下列出该大厦的夏季冷负荷及湿负荷的计算结果，以便在后面的计算中利用。
具体计算方法见附录1《冷湿负荷例算》，热负荷的计算过程及结果请见附录2《热负荷计算》。
大厦夏季负荷表4 空调机组选型4.1（1 ξ=Q W 9则送风量为G=Q in-io （2 G F （3Q F =G F （（4Qs=G F Cp （tn-tm ）=0.529x1.01x （25-15.4）=5.13KW（5）风机盘管的选择：根据房间的形状、用途及美观要求，选用MCW500C 型卧式暗装风机盘管机组两台，每台机组的高档风量为820m 3/h ，进水温度为7℃，水流量为0.52 m 3/h ，水阻力为15.1kPa ，机外余压为0时，每台该型号风机盘管机组的全冷量3690W ，显冷量2830W ，均能满足要求。
