欧姆定律练习题含答案及解析
欧姆定律练习题含答案及解析一、欧姆定律选择题1．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变， R 0 是定值电阻， R 是滑动变阻器的电阻片，滑动变阻器的滑片 P 跟滑杆的一端连接，滑杆可以绕固定轴 O 转动，另一端固定着一个浮子。
油箱中的油量减少时，浮子随油面下降， 带动滑杆使变阻器的滑片 P 向上移动，从而引起电流表的示数发生变化。
下列说法中正确 的是（ ）A. 电流表示数变小时，表明油箱中的油量减少B. 电流表示数变小时，电阻 R 0 两端电压变大C. 当油箱中的油量减少时，电流表示数变大D. 当油箱中的油量减少时，变阻器 R 连入电路的电阻变小【答案】 A【解析】 【解答】如图，定值电阻 R 0与滑动变阻器 R 串联在电路中，电流表测量电路中电 流。
A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变 大，电路总电阻变大，根据 可知，电路中电流变小，所以电流表示数变小时，表明 油箱中的油量减少， A 符合题意， CD 不符合题意；B. 电流表示数变小时，即通过 R 0 的电流变小，根据知，电阻 R 0 两端电压变小， B不符合题意； 故答案为： A 。
【分析】滑动变阻器 R 与定值电阻 R 0串联，电流表测电路中的电流，根据油量的变化可知 浮子的变化，在杠杆的作用下可知滑片 P 移动的方向，从而得出接入电路中电阻的变化， 根据欧姆定律可知电路中电流的变化和电阻R 0 两端电压的变化 .S ，当滑动变阻器的滑片向右端移动2．如图所示电路（电源电压保持不变），闭合开关时，下列说法正确的是（ ）A. 电压表示数不变，电流表示数变大B.电 压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D.电 压表示数变大，电阻 R 1 的电功率变大【答案】 D【解析】 【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动 时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由 知，电路中的电流变大，即电流表的示数变大；根据 ，电阻 R 1 的电流增大，两端 的电压也增大，根据 知，电阻 R 1 的电功率变大，可见 ABC 不符合题意、 D 符合题 意。
故答案为： D 【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑动变阻器的滑片向右移动时，连入电路中的电阻的变化并结合欧姆定律 、电功率计算公式 分析 电压表和电流表示数的变化及功率变化 .3．如图所示电路中，电源电压不变，开关 S 闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（ ）A. 电流表的示数变大，电压表的示数变大B.电 流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数不变D.电 流表的示数变小，电压表的示数变小【答案】 D【解析】 【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流， 电压表测灯泡亮度的电压，开关 S 闭合，滑动变阻器滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变 大，由 I= 可知，电路中的电流变小，即电流表的示数变小， AC 不符合题意；由 U=IR 可知，灯泡两端的电压变小，即电压表的示数变小， B 不符合题意， D 符合题意． 故答案为： D ．【分析】由图可知，电路串联，电压表测量灯泡分压，滑片右移电阻变大，电流变小，灯 泡分压减小 .4．对于某一确定的导体，影响该导体电流大小的物理量是（ A. 通电时间B. 电荷量 【答案】 CC. 电压D. 质量【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C 正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．如图所示的电路中,电源电压不变,开关s闭合,滑片P移动到 b 点时,R1消耗的功率为P1; 滑片P 移到小中点时,R1 消耗的功率为=2:9,滑片P 在 b 点和在中点时，R2 消耗的功率之比为（）A. 1:2 B . 2:5 C . 2:9 D . 4:9【答案】D【解析】【解答】设滑片P 移到变阻器 b 点和中点时电路中的电流分别为I1、I2；已知P1:P 1′＝2:9,由P＝I2R 可得：，设滑动变阻器R2 的最大阻值为R，滑片P 在中点和在 b 端时,R2消耗的功率之比：故答案为： D.分析】根据电路图可知,电阻R1与变阻器R2串联,电压表测量R1两端电压，电流表测量电路中的电流，结合电功率的计算方法P=I2R即可求得比值6．如图所示，电源电压保持不变。
闭合电键S，当滑动变阻器滑片P 向右移动时，不变的是：①电流表A的示数；②电压表V的示数；③电流表 A 与A1示数的差值；④电压表V 与电流表 A 示数的比值（）表 V 的示数不变，故 ② 符合题意；因为并联电路中各支路独立工作、互不影响，所以，滑 片移动时，通过 R 2 的电流不变，当滑动变阻器的滑片 P 向右移动时，接入电路中的电阻变 大，由 I=U/R 知道，通过滑动变阻器 R 1 支路的电流变小，即电流表 A 1 的示数变小，因为 并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A 的示数变 小，故 ① 不符合题意；因为电流表 A 与 A 1 示数的差值等于通过 R 2 的电流，所以，电流表 A 与 A 1 示数的差值不变，故 ③ 符合题意；由电压表 V 的示数不变、电流表 A 的示数变小 知道，电压表 V 与电流表 A 示数的比值变大，故 ④ 不符合题意，综上所述，只有 C 符合题 意， 故答案为：C 。
【分析】 R 1 和 R 2并联，电压表测量并联电路支路的电压（等于电源电压），电流表 A 1 测R 1 支路的电流， A 测干路电流；根据电源的电压判断电压表示数的变化，根据并联电路中 各支路独立工作、互不影响可知通过R 2 电流的变化；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知该支路电流的变化，利用并联电路的电流特点可知干路电流的 变化以及两电流表示数只差的变化，进一步得出电压表 V 与电流表 A 示数的比值变化 .7． 如图所示电路中，定值电阻 R 1=10Ω，沿动变阻器 R 2 最大阻值为 20Ω，电源电压保持闭合 S ，下列说法正确的是（ ）B. 电流表 A 1的示数是电流表 A 2 示数的两倍C. 当滑片 P 向左滑动的过程中，电压表 V 的示数与电流表A 2的示数的比值保持不变 D. 将滑片 P 滑至最左端，电路仍能正常工作【答案】 C【解析】 【解答】 A.根据电路图判断，电流分别经过电阻，是并联电路， A 不符合题意；B. 动力臂 A 1 测量干路电流， A 2 测量 R 1 的电流，由于 R 1 和 R 2不相等，则并联时电流不相② 【答案】 【解析】 源 C【解答】，电流表①C. ②③D. ②③④B.由电路图知道， R 1 和 R 2 并联，电压表测量并联电路支路的电压（等于电 A 1 测 R 1 支路的电流， A 测干路电流；因为电源的电压不变，所A. R 1 和 R 2串联在电路中等，干路电流不是支路的 2 倍， B 不符合题意；C.当滑片移动时，电压表测量电源电压，示数不变，电流表A 2 测量定值电阻的电流，示数不变，所以两表的比值不变， C 符合题意；D.当滑片移至最左时，电流不经过 R2，此时电源短路， D 不符合题意。
故答案为： C. 【分析】根据电路的连接方式，结合电流表和电压表测量的位置，分别判断在电阻变化 时，电流或电压的变化情况。
8．如图所示，电源电压为 4.5V ，电压表量程为 “0～3V ”，电流表量程为 “0～0.6A ”，滑动变 阻器规格为 “10Ω1A ，”小灯泡 L 标有 “2.5V1.25W ”（灯丝电阻不变）。
在保证小灯泡L 电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是 ① 小灯泡的额定电流是 0.6A② 滑动变阻器连入电路的阻值变化范围是 4Ω～10 Ω ③ 电压表示数变化范围是 0～ 3V④ 电流表示数变化范围是 0.3～ 0.5A （ ）A. 只有② 、④正确B. 只有②、③正确C. 只有①、④ 正确D. 只有 ① 、③ 正确【答案】 A【解析】 【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端 的电压。
灯泡正常发光时的电压为 2.5V ，功率为 1.25W ，根据 P ＝UI 可得，灯泡正常发光时电路中 的电流：I ＝I L ＝ ＝ ＝0.5A ，故 ① 错误；灯泡的电阻： R L ＝ ＝＝ 5Ω，串联电路中电流处处相等，灯泡的额定电流为 0.5A ，电流表量程为 “0～ 0.6A ”，所以，为使电路安全，电路中的最大电流： I 最大＝ I L ＝0.5A ；电压表示数最大为 3V 时，根据串联电路电压的规律，此时灯泡电压最小为 U L ′＝U ﹣ U V＝4.5V ﹣3V ＝1.5V ，此时电流中电流最小，由欧姆定律可得，电路中的最小电流： I 最小＝＝ 0.3A ，＝0.3A ，所以电流表的示数范围为0.3A～0.5A，故④ 正确；电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻的规律，R 变最大 ＝ R 总最大 ﹣ R L ＝ ﹣ R L ＝ ﹣ 5Ω＝10 Ω；电路中电流最大时，总电阻最小，滑动变阻器有最小值，则 R 变最小 ＝ R 总最小 ﹣ R L ＝ ﹣ R L ＝ ﹣ 5Ω＝ 4Ω，所以滑动变阻器连入电路的阻值变化范围是 因变阻器允许连入电路中最小电阻为 4Ω，所以电压表示数不可能为 0，故 ③ 错误。
综合分析只有 ②④ 正确。
故答案为： A 。
【分析】结合小灯泡的铭牌，根据 P=UI 可得灯泡正常发光时电路中的电流 .根据串联电路 的电流特点确定电路的最大电流；当电压表示数最大3V ，根据串联电路电压的规律，此时灯泡电压最小，此时电流中电流最小，由欧姆定律求出电路的最小电流；根据欧姆定律和 串联电路的规律求出变阻器连入电路中电阻的范围；根据变阻器的取值范围可确定变阻器 的电压能否为 0.9．如甲图所示的电路中，电源电压为 8V 恒定不变， R 0 为定值电阻， R 为滑动变阻器，闭合开关 S 后，在滑片 P 滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图 象信息可知，下列判断错误的是（ ）A. R 0 的阻值是 5ΩB. 电路的最大总功率 12.8WC. R 0 的最小功率是 1.6WD. 滑动变阻器最大阻值是 35Ω【答案】 C【解析】 【解答】解：由电路图可知， R 0与 R 串联，电压表测变阻器 R 两端的电压，电流 表测电路中的电流。
高考物理闭合电路的欧姆定律题20套(带答案)含解析
高考物理闭合电路的欧姆定律题20套(带答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．手电筒里的两节干电池（串联）用久了，灯泡发出的光会变暗，这时我们会以为电池没电了。
但有人为了“节约”，在手电筒里装一节新电池和一节旧电池搭配使用。
设一节新电池的电动势E 1=1.5V ，内阻r 1=0.3Ω；一节旧电池的电动势E 2=1.2V ，内阻r 2=4.3Ω。
手电筒使用的小灯泡的电阻R =4.4Ω。
求： (1)当使用两节新电池时，灯泡两端的电压；(2)当使用新、旧电池混装时，灯泡两端的电压及旧电池的内阻r 2上的电压； (3)根据上面的计算结果，分析将新、旧电池搭配使用是否妥当。
【答案】(1)2.64V ；(2)1.29V ；(3)不妥当。
因为旧电池内阻消耗的电压U r 大于其电动势E 2（或其消耗的电压大于其提供的电压），灯泡的电压变小【解析】 【分析】 【详解】(1)两节新电池串联时，电流11A 2=20.6E I R r =+ 灯泡两端的电压2.64V U IR ==(2)一新、一旧电池串联时，电流12120.3A =E E I R r r =+'++灯泡两端的电压1.32V U I R '='=旧电池的内阻r 2上的电压2 1.29V r U I r ='=(3)不妥当。
难点详解沪粤版九年级物理上册第十四章探究欧姆定律综合测试练习题(含答案解析)
沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。
地磅工作时，重物越重，电表的示数就越大。
下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A ．B ．C ．D ．3、如图所示的是琳琳设计的电路图，当她闭合开关S 1、S 2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（ ）A ．两个电流表的示数相等B ．A 1测的是通过L 1的电流C ．两灯L 1与L 2电阻之比为1：4D ．两灯L 1与L 2电阻之比为4：14、如图所示电路，若甲、乙均为电流表时，断开开关S ，两电流表读数为2:3I I =甲乙:，若甲、乙均为电压表时，闭合开关S ，则两电压表的读数（ ）A ．:2:3U U =乙甲B ．:2:1U U =乙甲C ．:1:3U U =甲乙D ．:3:1U U =甲乙5、将两只滑动变阻器按图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1、P 2放在（ ）。
初中物理第十七章《欧姆定律》单元检测题 (16)(含答案解析)
第十七章《欧姆定律》单元检测题 (16)一、单选题1．如图所示电路，电源电压不变，闭合开关S后，滑动变阻器的滑片向右滑动时A．V变大，A变小，灯泡变暗B．V变小，A变大，灯泡变亮C．V变小，A变小，灯泡变暗D．V变大，A变大，灯泡变亮2．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（）A．灯泡两端的最大电压是1.5VB．该电路中电流的最大功率是1.25WC．电路中电流变化的范围是0.3A～0.5AD．滑动变阻器阻值变化的范围是2.5Ω～10Ω3．如图所示的电路中，电源两端电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是A．电流表的示数变小B．电压表的示数变大C．电路两端总电压变大D．滑动变阻器接入电路中的电阻变小4．如图所示电路中，电源电压恒定，定值电阻R的阻值为10Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A，则电压表示数的变化是（）A．增加了0.2V B．减少了0.2V C．增加了0.4V D．减少了0.4V5．如图所示，把一盏“10V，5W”的电灯L1和电阻R串联后接在某一电压不变的电源上，如图（甲）L1正常发光，若换上一盏“10V、6W”的电灯L2如图（乙），此时下列说法正确的是A．灯L2两端电压可能是10VB．灯L2实际消耗的功率比6W小C．灯L2实际消耗的功率比6W大D．灯L2可能在正常发光6．用电流表和电压表测电阻时，电压表和电流表有如图所示的两种接法。
关于这两种接法，下列说法中正确的是（）A．甲图适合测量阻值较大的电阻，误差会减小B．乙图适合测量阻值较大的电阻，误差会减小C．若考虑甲图电流表本身的电阻，则测量值与真实值相比偏小D．若考虑乙图电压表本身的电阻，则测量值与真实值相比偏大7．如图中是甲、乙两导体中的电流随电压变化的图线，从图中可以判断两导体的电阻大小为（）A．R甲＞R乙B．R甲= R乙C．R甲＜R乙D．无法比较8．如图所示，当开关S闭合，电路正常工作一段时间后，突然一个电表的示数变大，一个电表的示数变为0，若电路中仅有一处故障，且只发生在电阻R1、R2上，用下列判断正确的是A．若电流表示数变为0，电压表示数变大，则R1开路B．若电流表示数变为0，电压表示数变大，则R2短路C．若电流表示数变大，电压表示数数为0，则R1开路D．若电流表示数变大，电压表示数变为0，则R2短路9．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。
(物理)物理欧姆定律测试题(含答案)
（物理）物理欧姆定律测试题（含答案）一、选择题1．如图所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
S闭合，滑动变阻器滑片P由a向b滑动，下列说法正确的是（）A. 电压表V1示数与电压表V2示数之和变大B. 电压表V1示数与电流表A示数的乘积变大C. 电压表V1示数与电流表A示数的比值变大D. 电压表V2示数与电流表A示数的比值变大【答案】D【解析】【解答】等效电路图如下，R1与R2串联，V1测R1两端的电压，V2测R2两端的电压。
A、开关S闭合，当滑片P由a向b滑动时，由串联电路的电压特点可知，电压表V1示数与电压表V2示数之和等于电源电压，则两个电压表示数之和不变，A不符合题意；BCD、滑片P由a向b滑动，变阻器R2接入电路的阻值变大，总电阻变大，由I= 知电路中电流变小，电流表A的示数变小；由U=IR可知，定值电阻R l两端电压变小，即V1的示数变小，则V2示数就会变大；所以，电压表V1示数与电流表A示数的乘积变小，B不符合题意；电压表V2示数与电流表A示数的比值变大，D符合题意；由欧姆定律可知，电压表V1与A的示数之比等于定值电阻R1的阻值，所以该比值不变，C 不符合题意。
故答案为：D。
【分析】先画出等效电路图，确认电路的连接方式为串联和电表的测量对象，根据串联电路的特点分析.2．如图所示电路，电源电压保持不变，R1＝5Ω，滑动变阻器R2的最大阻值为15Ω．闭合开关S，向左移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电流表A的示数变小B. 电压表V的示数增大C. 滑片可在R2上任意移动D. 若滑片移到b端时，R1与R2的电功率之比为3：1【答案】 D【解析】【解答】解：由电路图可知，R1与R2并联，电压表V测电源两端的电压，电流表测干路电流，（1）因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时通过R1的电流不变，向左移动滑动变阻器滑片P的过程中，R2接入电路中的电阻变小，由I＝可知，通过R2的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，A不符合题意；（2）由电路图可知，R2的滑片移至a端时会造成电源短路，所以，滑片不可在R2上任意移动，C不符合题意；（3）因并联电路中各支路两端的电压相等，所以，若滑片移到b端时，由P＝UI＝可知，R1与R2的电功率之比：＝＝＝＝，D符合题意。
初三物理欧姆定律题20套(带答案)及解析
初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
(压轴题)初中物理九年级全册第十二章《欧姆定律》测试题(含答案解析)(3)

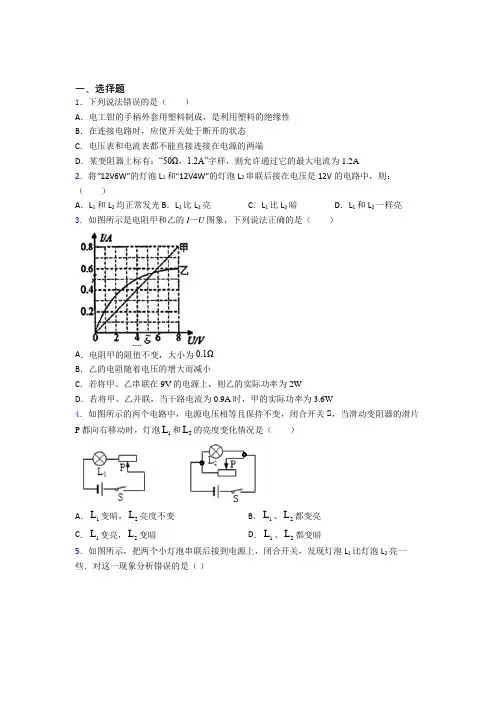

一、选择题1．下列说法错误的是（ ）A ．电工钳的手柄外套用塑料制成，是利用塑料的绝缘性B ．在连接电路时，应使开关处于断开的状态C ．电压表和电流表都不能直接连接在电源的两端D ．某变阻器上标有：“50Ω，1.2A”字样，则允许通过它的最大电流为1.2A2．将“12V6W”的灯泡L 1和“12V4W”的灯泡L 2串联后接在电压是12V 的电路中，则：（ ）A ．L 1和L 2均正常发光B ．L 1比L 2亮C ．L 1比L 2暗D ．L 1和L 2一样亮3．如图所示是电阻甲和乙的I —U 图象，下列说法正确的是（ ）A ．电阻甲的阻值不变，大小为0.1ΩB ．乙的电阻随着电压的增大而减小C ．若将甲、乙串联在9V 的电源上，则乙的实际功率为2WD ．若将甲、乙并联，当干路电流为0.9A 时，甲的实际功率为3.6W4．如图所示的两个电路中，电源电压相等且保持不变，闭合开关S ，当滑动变阻器的滑片P 都向右移动时，灯泡1L 和2L 的亮度变化情况是（ ）A ．1L 变暗，2L 亮度不变B ．1L 、2L 都变亮C ．1L 变亮，2L 变暗D ．1L 、2L 都变暗 5．如图所示，把两个小灯泡串联后接到电源上，闭合开关，发现灯泡L 1比灯泡L 2亮一些．对这一现象分析错误的是（ ）A．L1功率比L2功率大B．L1电压比L2电压大C．L1电阻比L2电阻大D．L1电流比L2电流大6．根据欧姆定律可以得到公式URI，关于这个公式的下列说法中，正确的是（）A．同一导体的电阻与加在它两端的电压成正比B．同一导体两端的电压增大，通过它的电流也增大，电压与电流的比值不变C．导体两端电压为零时，导体的电阻也为零D．电压一定时，导体的电阻与通过它的电流成反比7．如图所示的电路中，电源电压保持不变，开关S1、S2均闭合。
当开关S2由闭合到断开时，电路中（）A．电压表V的示数变小B．电流表A1的示数变大C．电压表V示数与电流表A示数的比值变大D．电压表V示数与电流表A1示数的乘积变大8．如图所示，当开关S闭合后，下列说法中正确的是是（）A．电流表A1示数变小，灯变暗亮B．电流表A1示数变大，灯变亮C．电流表A1示数不变，电流表A2示数变大D．电流表A2示数不变，灯亮度不变9．关于电流､电压､电阻的关系，下列说法正确的是（）A．通过导体的电流若为零，则该导体的电阻也为零B．相同的电压加在阻值不同的导体两端，电流一定不同C．在电压一定时，导体的电阻跟通过导体的电流成反比D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变10．如图所示，电源电压恒定，当闭合开关，滑片P向右移动时，下列说法正确的是（不考虑灯丝的电阻受温度的影响）（）A．电流表A2示数变大B．电流表A1示数变小C．灯泡L变暗D．电压表示数变大11．分析如图电路图，下列说法正确的是（）A．当开关S、1S、2S均闭合，灯泡L发光B．当开关S闭合，1S、2S断开后，R和0R并联C．当开关S闭合，1S、2S断开后，右移滑动变阻器滑片P，电压表V的示数不变D．当开关S、1S、2S均闭合，右移滑动变阻器滑片P，电流表1A示数不变，A示数变小12．如图所示甲图是学习兴趣小组探究电阻上的电流跟两端电压关系的电路图，通过改变滑动变阻器R2的阻值，记录电压表和电流表多组数据后作出了乙图所示的U-I关系图象a、b、c。
(物理)物理部分电路欧姆定律题20套(带答案)及解析
（物理）物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角θ=45°的光滑金属长导轨 MON 固定在水平面内，ON 与x 轴重合，一根与ON 垂直的长导体棒在水平向右的外力作用下沿导轨MON 向右滑动，导体棒在滑动过程中始终保持与导轨良好接触．已知t=0时，导体棒位于顶角O 处；导体棒的质量为m=2kg ；OM 、ON 接触处O 点的接触电阻为R=0.5Ω，其余电阻不计；回路电动势E 与时间t 的关系如图3所示，图线是过原点的直线．求：（1）t=2s 时流过导体棒的电流强度I 2的大小； （2）1～2s 时间内回路中流过的电量q 的大小；（3）导体棒滑动过程中水平外力F （单位：N ）与横坐标x （单位：m ）的关系式． 【答案】（1）t=2s 时流过导体棒的电流强度I 2的大小为8A ； （2）1～2s 时间内回路中流过的电量q 的大小为6C ；（3）导体棒滑动过程中水平外力F 与横坐标x 的关系式为F=（4+4）N ．【解析】试题分析：（1）根据E —t 图像中的图线是过原点的直线特点 有：EI R=得：28I A =（2分） （2）可判断I —t 图像中的图线也是过原点的直线 （1分） 有：t=1s 时14I A =可有：122I I q I t t +=∆=∆（2分） 得：6q C =（1分）（3）因θ=45°，可知任意t 时刻回路中导体棒有效切割长度L=x （2分） 再根据B —x 图像中的图线是双曲线特点：Bx=1 有：()E BLv Bx v ==且2E t =（2分）可得：2v t =，所以导体棒的运动是匀加速直线运动，加速度22/a m s =（2分） 又有：()F BIL BIx Bx I 安===且I 也与时间成正比 （2分） 再有：F F ma -=安（2分）212x at =（2分） 得：44F x =+（2分）考点：本题考查电磁感应、图像、力与运动等知识，意在考查学生读图、试图的能力，利用图像和数学知识解决问题的能力．2．有三盘电灯L1、L2、L3，规格分别是“110V，100W”，“110V，60W”，“110V，25W”要求接到电压是220V的电源上，使每盏灯都能正常发光．可以使用一直适当规格的电阻，请按最优方案设计一个电路，对电阻的要求如何？【答案】电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【解析】将两个电阻较大的电灯“110V 60W”、“110V 25W”与电阻器并联，再与“110V100W”串连接在220V的电源上，电路连接如图所示，当左右两边的总电阻相等时才能各分压110V，使电灯都正常发光．由公式P=UI得L1、L2、L3的额定电流分别为：I1==A=A，I2==A=A，I3=A=A则通过电阻R的电流为 I=I1﹣I2﹣I3=A=AR==Ω=806.7Ω答：电路如图所示，电阻的要求是阻值为806.7Ω，额定电流为A．【点评】本题考查设计电路的能力，关键要理解串联、并联电路的特点，知道用电器在额定电压下才能正常工作，设计好电路后要进行检验，看是否达到题目的要求．3．图示为汽车蓄电池与车灯、小型启动电动机组成的电路，蓄电池内阻为0.05Ω，电表可视为理想电表。
人教版初中九年级物理下册第十七章《欧姆定律》测试题(包含答案解析)(25)
一、选择题1．如图是电路元件甲和乙的I ﹣U 图像，下列说法正确的是（ ）A ．乙为定值电阻B ．当甲两端电压为2V 时，R 甲＝0.2ΩC ．甲和乙两个元件串联接入电路中，电路电流为0.2A 时，电路的电源电压为3VD ．甲和乙两个元件并联接入电路中，当电源电压为2V 时，电路总电流为0.4A2．如图所示，闭合开关S ，小灯泡亮度低，继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是1R ∆，滑动变阻器接入电路的电阻变化量的绝对值是2R ∆，则1R ∆和2R ∆大小关系正确的是（ ）A ．1R ∆>2R ∆B ．1R ∆=2R ∆C ．1R ∆<2R ∆D ．无法确定3．小灯泡的I −U 图像如图甲所示，将它与定值电阻R 并联，如图乙所示，闭合开关S 1，电流表的示数为0.2A ；再闭合开关S 2，电流表的示数增加了0.25A 。
则（ ）A ．电源电压为2.5VB ．灯泡的阻值为10ΩC ．定值电阻的阻值为8ΩD ．S 1、S 2都闭合时电流表示数为0.45A4．如图所示是呼气式酒精测试仪的电路图，其传感器是一种气敏电阻R ，其阻值随酒精气体的浓度变大而变大，它与定值电阻R 0串联在电路中，闭合开关，下列有关说法错误．．的是（ ）A．气敏电阻不是定值电阻B．酒精浓度越大，电路中的电流越大C．酒精浓度越大，电压表的示数越大D．没有酒精气体时，气敏电阻仍有一定的阻值5．距离传感器的工作原理如图，物体M在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P一起移动，通过电压表显示的数据，来反映物体移动距离的大小x，假设电压表是理想的，电源电压保持不变，物体M不动时，金属滑杆P处于滑动变阻器中点，闭合开关S 后，下列说法中正确的是（）A．物体M不动时，滑动变阻器上没有电流通过B．物体M不动时，电压表没有示数C．物体M运动时，滑动变阻器上没有电流通过D．物体M运动时，电压表示数会发生变化6．在如图所示的电路中，电源两端电压保持不变。
中考物理欧姆定律常见题型及答题技巧及练习题(含答案)
中考物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析
高中物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图(1)所示 ，线圈匝数n ＝200匝，直径d 1＝40cm ，电阻r ＝2Ω，线圈与阻值R ＝6Ω的电阻相连．在线圈的中心有一个直径d 2＝20cm 的有界圆形匀强磁场，磁感应强度按图(2)所示规律变化，试求：(保留两位有效数字)(1)通过电阻R 的电流方向和大小； (2)电压表的示数．【答案】（1）电流的方向为B A →；7.9A ； （2）47V 【解析】 【分析】 【详解】（1）由楞次定律得电流的方向为B A → 由法拉第电磁感应定律得B E nn S t t ∆Φ∆==∆∆磁场面积22()2d S π=而0.30.2/1/0.20.1B T s T s t ∆-==∆- 根据闭合电路的欧姆定律7.9EI A R r==+ （2）电阻R 两端的电压为U=IR=47V2．小明坐在汽车的副驾驶位上看到一个现象：当汽车的电动机启动时，汽车的车灯会瞬时变暗。
汽车的电源、电流表、车灯、电动机连接的简化电路如图所示，已知汽车电源电动势为12.5V ，电源与电流表的内阻之和为0.05Ω。
车灯接通电动机未起动时，电流表示数为10A ；电动机启动的瞬间，电流表示数达到70A 。
求： （1）电动机未启动时车灯的功率。
（2）电动机启动瞬间车灯的功率并说明其功率减小的原因。
（忽略电动机启动瞬间灯泡的电阻变化）【答案】（1）120W ；（2）67.5W 【解析】 【分析】 【详解】(1) 电动机未启动时12V U E Ir =-= 120W P UI ==（2）电动机启动瞬间车灯两端电压'9 V U E I r =-'=车灯的电阻' 1.2UR I ==Ω267.5W RU P ''==电源电动势不变，电动机启动瞬间由于外电路等效总电阻减小，回路电流增大，内电路分得电压增大，外电路电压减小，所以车灯电功率减小。
