高层住宅供配电系统设计研究
高层住宅供配电系统设计研究
摘要：本文首先阐述了高层建筑供配电系统设计的基本概述，接着分析了高
层住宅供配电系统设计要点，希望能够为相关人员提供有益的参考和借鉴。
关键词：高层住宅；供配电系统；设计要点
引言：
在进行城市高层建筑电气设计时，有关设计者应以户使用需求为基础，把预
算控制在合理范围，在提高经济性的同时保证其节能性。
现阶段，由于“城市华景”现象的存在，高峰用电期和其他时间的用电量差距较大，因此有关设计人员
应做好相应的防护措施。
总之，做好高层建筑电气设计工作，一方面关乎着建筑
美观性，另一方面决定着高层建筑的实用型、安全性、经济性能，做好电气设计
工作并将有关要点落实具备较强的现实意义。
1高层建筑供配电系统设计的基本概述
在展开高层建筑供配电系统设计期间，需要高度关注电力负荷的实际情况，
如果高层建筑供电系统的具体电力需求计算缺乏准确性。
那么电力设备的使用便
无法得到切实保障。
甚至在情况极为严重时，电气设备无法得到安全的运转，进
而使得人们的生命和财产安全受到威胁。
因此，在展开高层建筑供配电系统设计
期间，务必对电力负荷进行精确的计算。
一般情况下，在展开电力负荷计算期间，所应用到的方法有两种，一种是系数法，另一种是负荷密度法。
这两种方法不但
数据精确度高，而且还能作为设计配电系统的重要参考凭据。
2高层住宅供配电系统设计要点分析
2.1确定负荷的等级以及负荷容量的计算
在供电系统设计中需要考虑电力负荷分配，在一些典型的超高层公共建筑中，需要严格依据国家的相关规定与要求，结合实际的用电性质。
例如在一级负荷中
其关键负荷主要是针对酒店、办公、经商以及设备管理使用计算机系统。
关于消防负荷、安保系统的用电以及电子信息设备机房的用电，或者是超高办公室以及酒店的客梯等，也都需要满足一级负荷的要求。
除此之外，例如商场、办公室以及酒店的照明、地下车库的照明以及自动扶梯，都处于二级负荷，剩余基本都为三级负荷。
依据电力负荷的分配，有效设置相关的配置。
在进行负荷的等级确定时，要根据相关的规定并结合实际情况来进行。
一般情况下，高层建筑物的负荷等级，可以按照以下的方式进行划分：其消防设备、生活泵、客梯、安防设施、主要通道及楼梯间照明等设备用电为一级负荷，其余为三级负荷。
在高层住宅建筑物电气的总用电负荷当中，住宅的用电负荷占主导地位。
因此，住宅计算负荷直接关系到变压器的选型以及如何进行项目用电的规划。
因此，设计方案选择不仅仅要根据相关的规定，同时还要对高层建筑物的具体情况进行分析，从而作出经济合理的选择。
系数的确定时，如果选择太大，则会造成变压器的容量选择上变大，从而使生活成本提高并造成资源的浪费。
而选择系数过小时，变压器的容量过小，过载现象就很容易发生，从而为配电系统埋下安全隐患，也会使高层建筑的用电设备的寿命缩短。
2.2照明系统设计的要点
根据建筑物的功能需求和用电量大小合理选择配电箱容量及型号。
在进行配电箱容量确定时需要考虑到：首先是建筑物中各个区域所需用电容量不一样；其次就是同一个建筑物中不同楼层之间的负荷也不尽相同；最后是不同楼栋的用电负荷情况也有所不同，所以应该结合实际情况来对配电箱容量进行科学合理的选取。
此外，还要充分考虑建筑物内部的环境因素、设备运行状态以及周围环境等多方面因素。
为了保证建筑电气系统正常工作，必须做好相应的接地处理措施，并且将接地网设置在地下室或地上一层的架空地板上。
同时还可以利用一些电缆桥架或是避雷针等设施加强防雷效果，从而确保整个电力系统的安全稳定。
当采用双电源供电时，需要注意两路电源进线之间的连接问题，一般来说，如果其中一路电源进线出现故障，另一路则不能直接接入该进线处，而是要通过专用设备将这一电源进线引出来后再接到其他地方，这样才能避免出现短路现象。
2.3配电箱、弱电箱位置设计重点
专业的设计工作人员需要加强对于配电箱、弱电箱方位的确定工作。
各家各
户的家庭电源都是来自于装配式室内配电箱、弱电箱，因为室内配电箱、弱电箱
集中了大量的电气出入口管道，所以专业的工作人员需要优先考虑将其安装在墙
面上，这样能够有效地将专业协调的难度降低。
如果需要在住宅墙体的两侧来安
装弱电箱或者是配电箱，还需要专业的工作人员对于房屋的具体结构、隔音情况、防火情况等内容进行细致地研究与分析。
2.4接地安全保护设置
当专业工作人员在对高层建筑电气设计的过程当中，需要对于多种内容加强
细致的分析与考虑，尤其人身安全是考虑的重点和要点。
人身安全的主要内容包括：生活与工作在建筑物当中的所有人员和工作人员的人身安全。
因为高层建筑
物当中的人员众多，如果发生任何问题与意外，势必会遇到很多的困难。
所以当
工作人员在进行高层建筑电气工程供配电系统设计的过程当中，要确保电气设备
能够以自动的形式中断故障点，也就是说要在电气工程当中设计接地安全保护装置。
接地保护装置对于确保高层建筑用电安全等方面有着重要的作用和意义，能
够在高层建筑出现任何问题与危险时，以最快的速度将故障点的用电进行中断，
这样就能够有效地保护高层建筑中人员的生命财产安全。
当工作人员在进行设计
和安装接地保护装置的过程当中，需要对于高层建筑的实际地形、电气设备、电
路保护装置等内容进行细致的分析和研究，只有这样，才能够有效地避免因为其
他原因而导致的电路运行出现危险。
在工程设计相关的项目中，关于防雷的有效
措施，主要选取二类防雷设计，关于接地措施需要在过程中主要采用TN-S系统，主要分为中线与保护地线，是以接地点为中心分开的，因此有效依据相关的数据，做好接地有效准备工作进行施工。
2.5独立双电源系统
在对高层建筑进行供配电系统设计过程中，应该根据实际情况选择不同类型
的供电系统。
一般来说，当采用集中式供电系统时，可以将其划分为多个部分；
而当采用分散式供电系统时，则需要将每一个部分单独设置一套电源和配电箱，
从而使得整个供电系统更加完善。
此外，在具体设计工作开展过程中还要考虑到
建筑物所在地的地理位置以及气候条件等因素影响，并结合实际情况来合理规划
供配电系统。
例如，如果高层建筑位于山区或者是沿海地区时就必须要采取相应措施确保供电系统的稳定性，以便提高供电质量和效率。
2.6应急发电机组供电系统
在进行高层建筑物供配电系统设计时，要具备应急发电机组的供电系统。
应急发电机组应当具备快速并可靠的自动启动功能，在中断供电15秒到30秒后即可恢复供电。
从而使高层建筑物的供电可靠性得到保证。
2.7供电的电源电压及线路
由于高层建筑物具备较大的用电负荷，因此都采用高压类进行供电，在我国高压供电基本为10kv，主结线一般采用单母线制，单母线制具有使用设备较少、结构较简单、投入较少、而且经济性能较好的特点，因此，受到高层建筑以及工矿企业的欢迎。
结束语：
综上所述，在建筑电气设计中，应当加强对配电箱和开关柜等设备的合理选择与科学安装。
同时还要做好防雷接地系统的设计工作，以确保整个建筑能够正常运行。
此外，要注意控制好照明灯具等用电设备的功率、电压以及电流值，并且根据实际情况进行调整，保证建筑物内部的供电质量符合相关标准要求。
最后需要加强建筑物内消防设备的设置力度，为人们提供安全可靠的生活环境。
参考文献：
[1]住宅小区供配电系统设计要点[J].安娜.智能建筑电气技术,2019(05)
[2]关于供配电系统设计常见问题的探讨[J].吴征杰.山西建筑,2017(20)
[3]关于居住小区变配电系统设计的探讨[J].李东霖.科技风,2019(35)。

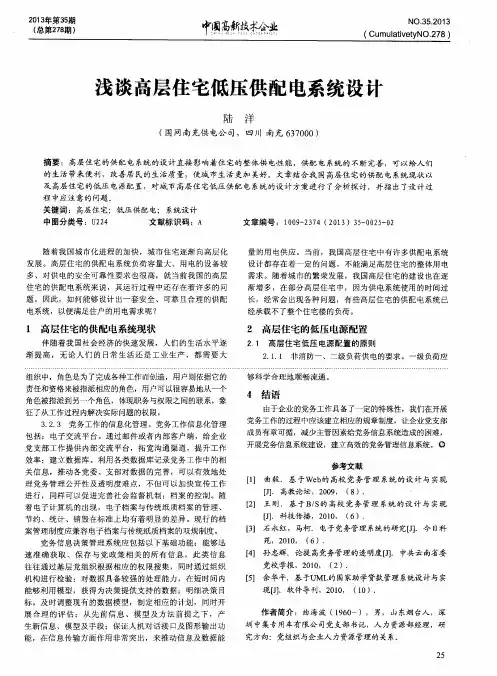

浅谈高层住宅低压供配电系统设计
长 ，经常会 出现 各种 问题 ，有些高层 住宅 的供配 电系统 已 经承载不 了整个住宅楼 的负荷 。
１ 高层住 宅的供配电系统现状
伴随着 我 国社会 经济 的快速 发展 ，人 们的生活 水平逐 渐提 高 ，无 论人 们 的 日常 生活 还是 工 业生 产 ，都 需要 大
２ 高层住宅的低压电源配置
２ ． １ 高层住宅低压 电源配置的原则
２ ． １ ． １ 非消防一、二级负荷供电的要求。一级负荷应 够 科学合理地顺畅流通 。
组织 中，角色是为了完成各种工作而创造 ，用户则依据它的 责任和资格来被指派相应的角色 ，用户可 以很容易地从一个
角色被指派到另一个角色，体现职务与权限之间的联系 ，象 征 了从工作过程 内解决实际问题 的权限。 ３ ． ２ ． ３ 党务工作 的信息化管理 。党务工作信 息化管 理
节约 、统 计、销毁在 标准上均有着 明显 的差异 。现行 的档
案管理制度应兼容 电子档案与传统纸质档案 的双规制度 。 党务信息 决策管理系 统应包括 以下基础 功能 ：能够 迅
［ ３ ］ 石永 红，马柯． ９－ ７ － 党务管理 系统的研究 ［ Ｊ ］ ．今 日 科
苑 ，２ ０ １ ０ ， （ ６）．
４ 结语
由于企业的党务工作具备了一定 的特 殊性 ，我们在开展
党务工作的过程 中应该建立相应 的规章制度 ，让企业 党支部 成员有章可循 ，减少主管因素给党务信息系统造成的困难 ， 开展党务信息系统建设，建立高效的党务管理信息系统。 ０
包括 ： 电子交流 平台 。通 过邮件或 者 内部客户端 ，给企业 党支 部工作提供 内部交流 平台 ，拓 宽沟 通渠道 ，提 升工作
高层建筑高低压供配电系统的设计
高层建筑高低压供配电系统的设计作者：杨建军来源：《城市建设理论研究》2014年第02期【摘要】现代高层建筑的电气设计由于高层建筑的需要而变得复杂，高低压用电设备越来越多，对供配电系统设计和战略安装提出了许多的要求。
本文基于个人工作经历，探讨了高层建筑高低压供配电系统的施工设计，提出了几点值得注意的建议，仅供大家参考。
【关键词】高层建筑高低压供配电系统变配电室照度中图分类号： TU97 文献标识码： A随着中国经济技术飞速发展，城市规模不断扩大，高层建筑如雨后春笋般的不断地增多、增高，如高层住宅、写字楼、大型Shopping-mall等。
虽然建筑的高层化节省了占地空间，提高了城市的利用率。
但是高层特别是写字楼、大型Shopping-mall等服务场所，人员高度密集，高效率的工作，对建筑供配电系统的稳定性、安全性和环保性提出了更高的要求。
高层建筑的特点1、建筑面积大，从中国国内建成的很多的高层建筑来看，一座大楼的高层建筑面积由几万至几十万平方米，一个小区的高层建筑面积甚至达到两、三百万平方米。
2、建筑高度高。
由于建筑塔楼，为了减少城市占地面积，大型建筑物必须向空中发展，出线大量100米以下高层，在城市商业中心甚至出现很多100米以上超高层建筑。
3、建筑物地下层。
高层建筑除地上层外，由于基础和主体结构上的原因还有若干地下层（即地下车库），地下层一般情况下被设计为消防水泵房，风机房，小区配电开闭所、公专用配电房、弱电监控中心、汽车库等用房。
二、小区工程概述本小区由1栋高档写字楼，23栋高层住宅、大型Shopping-mall、高档会所及地下车库组成（高层住宅地上为33层，小高层住宅地上为18层，均为精装修；大型Shopping-mall部分由大中型商铺、特色餐饮、五星影院等组成，共计四层；地下车库两层，其中地下二层有人防车库、地下一层为超市和停车位），该工程的消防水泵、电梯、风机、影院部分用电、楼梯及电梯前室应急照明等为一级负荷供电。
住宅小区的供配电设计分析
住宅小区的供配电设计分析摘要：本文从小区负荷计算、高压供电方案的选择、配电站、变压器、导体的选择等方面和小区供配电电设计过程注意的问题进行了简要的叙述，以供同僚参考。
关键词：住宅小区供配设计负荷计算1、小区用电负荷分析计算1.1 各类用户用电容量计算住宅部分用电负荷容量采取负荷密度法与需要系数法. 目前按以下原则计算小区住宅的用电容量：住宅面积60 m2 以下的每户4 kW；建筑面积在60~90 m2 住宅用电容量为每户6 kW；面积在90~120 m2 每户容量为8 kW；面积在120~150 m2每户容量为10 kW；面积在150 m2 以上的用电容量为12 kW；别墅用电根据客户需求单独计算.新建住宅内公建设施用电设备应按实际设备容量计算，未标明部分住宅公共用电设施供电基本容量按每30 W/m2 配置. 办公用房按单位建筑面积100 W/m2 计算. 在大型小区内部设置有学校、商场、宾馆的，根据他们的设计需求确定用电负荷.需求不明确的商业按100~180 W/m2 估算.现以某市K25 地块新建住宅小区供配电设计为例进行介绍：K25 地块新建住宅小区总的建筑面积约为17 万m2，共有10 栋高层住宅，按照《江西省新建住宅供配电设施建设标准》，K25 地块新建住宅小区负荷计算总的用电负荷为9 377.68 kW，住宅用电负荷配置系数按0.6 进行配置，计算出应配置配电变压器总容量为5 627 kV A.在计算负荷时，应精确到每一栋建筑，每一栋楼（单元）的用电单位（以一个用电计量点为一个单位），作为选择变压器容量、电缆面积、回路数的基本参数. K25 地块共建设10 栋住宅，根据客户提供的户型面积和套数，分别计算各栋负荷大小，供选择各栋配电房变压器和各支线电缆的选择，根据负荷计算结果，K25 地块新建住宅小区每栋楼选用一台变压器630 kV A ，合计10 台配电变压器进行供电. 地下室的用电按照就近原则，在负荷较小的1栋、9 栋、10 栋变压器中安排.2、供配电方案设计住宅小区供电可靠性的关键在供电方案的制定，小区供电方案按照小区负荷结合当地城市电网制定，供电方案的优劣决定了小区供电的可靠性和经济性.2.1 小区接入电源供电设计住宅小区供配电设施外部电源线路和电缆应符合城市建设规划并报政府.小区确定总负荷、各用电单位负荷性质后，建设单位应尽快向当地供电营业部门申报正式用电申请.对于大型住宅，在做整个项目的可行性研究时必须向当地供电部门征求意见，如果附近没有已建成的区域供电变电站，就有必要考虑在项目可行性研究时一并规划预留区域供电变电站的站址、留好建设通道，做好小区内配电方案和供配电设施用房的设计，并与新建住宅详规设计同步. 否则，可能因为电网在附近没有变电站或变压器容量不足无法满足小区供电.供电公司接到客户申请后，应根据电网的实际情况，制定具体供电方案，住宅小区的10 kV 外部供电方式应报当地城市规划管理部门确定电缆或架空线路供电.设计单位应根据供电公司下达的《高压供电方案通知单》进行工程设计. 《高压供电方案通知单》应明确主供电源、备用电源、变压器容量、保护装置、计量方式及装置等重点内容，同时明确线路路径、建设架空线路或电力电缆方案.K25 地块新建住宅小区电源一：从110 kV 甲变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240；电源二、从110 kV 乙变电站新增10 kV 出线间隔1 个，10 kV 交联聚乙烯绝缘电力电缆1 回，型号ZR-YJV22-8.7/15-3×240. 电源分别从两个变电站出线，提高了供电可靠性，确保一路电源检修或故障时另一路电源能够正常供电，提高小区供电可靠性.2.2 小区供电接线方式设计2.2.1 小区内部建设配电网的一般要求小区内部建设配电网应根据小区实际情况，确定用欧式箱变供电还是用配电房供电，确定总配电房（开闭所）的建设地点，联接方式是采取环网柜还是环网变等具体接线. 小区内用欧式箱变还是用配电房供电的方式，应由建设单位负责提供建设意见报供电企业（负责建成后运行、维护单位）商定，多层住宅宜选用欧式箱变为宜；小高层以上住宅宜选用户内配电房. 配电房、欧式箱变的位置尽可能靠近电缆井（单元口）附近，以便减少低压电缆的长度，既减少投资又降低压降.2.2.2 高压供电方式住宅区高压供电宜采用开关站、配电站进行供电，多层小区用环网柜、分支箱连接，较多采用欧式箱变供电；对于多层和高层结合的小区可以用两种方式结合.十层及以上高层建筑宜采用户内配电站方式供电. 户内配电站应采用干变. K25 地块是高层建筑采用户内地下变电站配电. 开关站、环网柜每路出线所带配变总容量不宜超过2 000 kV A. 高压电缆截面应力求简化并满足规划、设计要求，并进行热稳定校验.多层住宅小区一般采用箱式变电站，根据小区各栋负荷情况安排一栋或多栋共用一台箱式变电站，容量不宜大于630 kV A，位置选择应考虑环境影响最小化，兼顾低压电缆最短、投资最少为宜.为了提高供电可靠性，采用环网性变压器形成手拉手供电.内部设置有学校、商场、宾馆变压器容量未超过2 000 kV A 的可以从开关站和配电站出10 kV专线供电，可靠性要求高的可以从不同母线各出一回专线供电互为备用；超过2 000 kV A 的另行向供电营业单位申请确定供电方式.2.2.3 低压供电方式低压线路长度不宜超过250 m；高层住宅低压电缆宜采用预分支电缆以减少低压分线箱占地，同时安全、美观、接线简单. 低压线路应采用多点及末端接地方式，接地电阻小于10 Ω. 每台变压器应装设低压自动无功补偿装置，电容器容量应满足不小于20 %变压器容量.2.2.4 接线形式设计小型开关站可采用单母线接线方式；中型开关站和大型开关站应采用单母线分段接线方式，并应设置母联开关.具备两台及以上配变的配电站应装设0.4 kV母联开关，低压进线开关与母联开关之间加装闭锁装置（电气联锁+机械联锁），确保低压进线开关与母联开关不能同时合上. 为确保公用建筑设备的可靠供电，为公建设施供电的低压线路不应与为住宅供电的低压线路共用一路.对于一级负荷，除应由双重电源供电外，还应配置自备应急电源[10]. 一级负荷应根据现场实际考虑多点或集中设置应急备用柴油发电机组，保证消防、电梯等设备在电网事故情况下的应急用电. 柴油发电机组装机容量应能够保证一级负荷在电网故障情况下能够正常供电，在电网故障发生时自动启动并只带一级负荷.3、电气设备选型3.1 高压设备选型配电变压器应采用节能环保型、低损耗、低噪音变压器，接线组别为Dyn11. 户内配电站必须采用干变，户外欧式箱变可采用干变或油变. 干式变压器应选用相当于SCB11 及以上型号变压器，单台容量不宜大于800 kV A. 箱式变电站容量不宜大于630 kV A. 欧式箱变应选用外壳耐腐蚀、设计有通风、入口可以锁、高可靠性、少维护的开关设备. 高压电缆应采用阻燃型交联电力电缆，绝缘等级选用8.7/15 kV;电缆头宜采用冷收缩、预制式比较可靠.环网柜环网单元宜采用4-6 单元，柜内开关宜选用断路器或SF6 负荷开关，SF6 负荷开关使用三工位开关，并采用弹簧储能操作机构，出线均应配备带电显示器和接地故障指示器.配电站、开关站、环网柜应选用短路容量能满足较长期发展需要、可靠性高、体积小、维护工作量少和操作简单的技术成熟设备，高层建筑可使用小型化断路器，采用SF6 全密封充气绝缘；对于大型配电站、开关站，宜采用断路器、中置式开关柜，并配置相应的数字式继电保护装置。

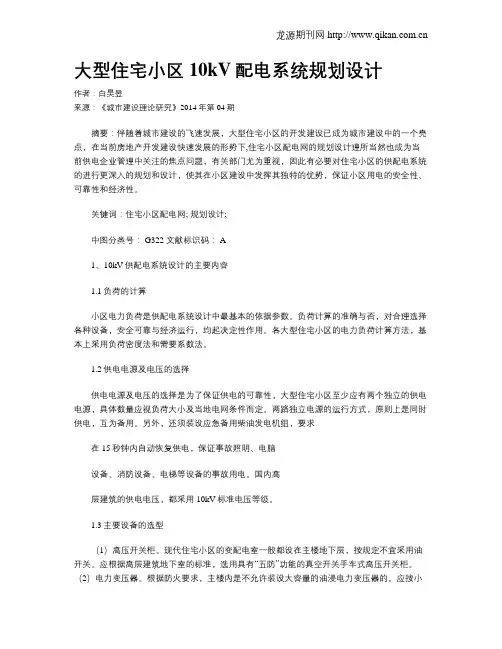

大型住宅小区10kV配电系统规划设计
大型住宅小区10kV配电系统规划设计作者：白昊昱来源：《城市建设理论研究》2014年第04期摘要：伴随着城市建设的飞速发展，大型住宅小区的开发建设已成为城市建设中的一个亮点，在当前房地产开发建设快速发展的形势下,住宅小区配电网的规划设计理所当然也成为当前供电企业管理中关注的焦点问题，有关部门尤为重视，因此有必要对住宅小区的供配电系统的进行更深入的规划和设计，使其在小区建设中发挥其独特的优势，保证小区用电的安全性、可靠性和经济性。
关键词：住宅小区配电网; 规划设计;中图分类号： G322 文献标识码： A1、10kV供配电系统设计的主要内容1.1负荷的计算小区电力负荷是供配电系统设计中最基本的依据参数。
负荷计算的准确与否，对合理选择各种设备，安全可靠与经济运行，均起决定性作用。
各大型住宅小区的电力负荷计算方法，基本上采用负荷密度法和需要系数法。
1.2供电电源及电压的选择供电电源及电压的选择是为了保证供电的可靠性，大型住宅小区至少应有两个独立的供电电源，具体数量应视负荷大小及当地电网条件而定。
两路独立电源的运行方式，原则上是同时供电，互为备用。
另外，还须装设应急备用柴油发电机组，要求在15秒钟内自动恢复供电，保证事故照明、电脑设备、消防设备、电梯等设备的事故用电。
国内高层建筑的供电电压，都采用10kV标准电压等级。
1.3主要设备的选型（1）高压开关柜。
现代住宅小区的变配电室一般都设在主楼地下层，按规定不宜采用油开关。
应根据高层建筑地下室的标准，选用具有“五防”功能的真空开关手车式高压开关柜。
（2）电力变压器。
根据防火要求，主楼内是不允许装设大容量的油浸电力变压器的。
应按小容量、密布点的方式进行配置。
为减少变压器台数，单台变压器的容量选择一般都大于1000kVA。
为限制低压侧的短路电流，正常时变压器解列运行，中间设联络开关。
（3）低压配电屏。
国外低压配电屏的结构，几乎都做成抽屉式，特别是大容量的出线，则做成手车式。

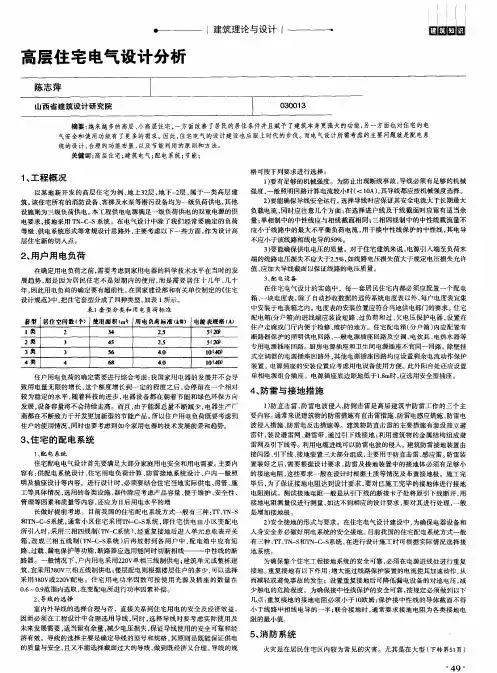

高层住宅电气设计分析
