海底地形及等高线的判断.

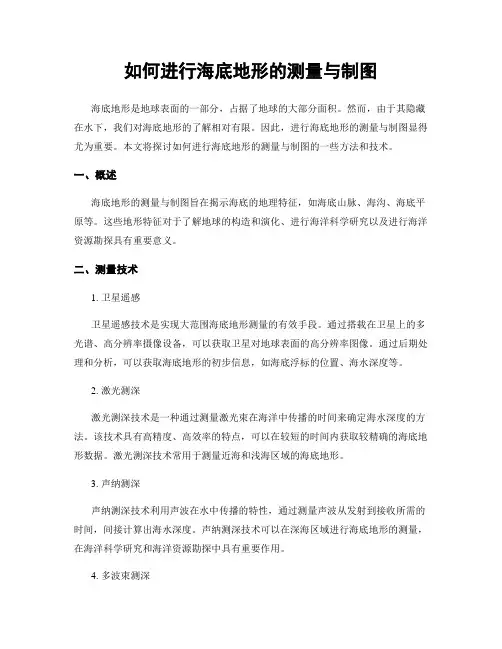

如何进行海底地形的测量与制图
如何进行海底地形的测量与制图
海底地形是地球表面的一部分，占据了地球的大部分面积。然而，由于其隐藏在水下，我们对海底地形的了解相对有限。因此，进行海底地形的测量与制图显得尤为重要。本文将探讨如何进行海底地形的测量与制图的一些方法和技术。
一、概述
海底地形的测量与制图旨在揭示海底的地理特征，如海底山脉、海沟、海底平原等。这些地形特征对于了解地球的构造和演化、进行海洋科学研究以及进行海洋资源勘探具有重要意义。
二、测量技术
1. 卫星遥感
卫星遥感技术是实现大范围海底地形测量的有效手段。通过搭载在卫星上的多光谱、高分辨率摄像设备，可以获取卫星对地球表面的高分辨率图像。通过后期处理和分析，可以获取海底地形的初步信息，如海底浮标的位置、海水深度等。
2. 激光测深
激光测深技术是一种通过测量激光束在海洋中传播的时间来确定海水深度的方法。该技术具有高精度、高效率的特点，可以在较短的时间内获取较精确的海底地形数据。激光测深技术常用于测量近海和浅海区域的海底地形。
3. 声纳测深
声纳测深技术利用声波在水中传播的特性，通过测量声波从发射到接收所需的时间，间接计算出海水深度。声纳测深技术可以在深海区域进行海底地形的测量，在海洋科学研究和海洋资源勘探中具有重要作用。
4. 多波束测深 多波束测深技术是利用多个声波发射器和接收器，以不同角度和方向发射声波，通过接收到的声波信号分析和计算，绘制出海底地形的立体图。多波束测深技术具有高精度、高分辨率的特点，广泛应用于海底地形测量和制图领域。
三、制图技术
1. 地形描测制图
地形描测制图是利用现有测量数据和地表特征进行海底地形制图的方法。通过将海底地形特征绘制在纸面或电子地图上，形成直观的图像，方便人们观察和分析海底地形。
2. 梯度插值制图
梯度插值制图是利用测量数据点之间的梯度信息，通过数学插值方法生成海底地形的等高线图。这种方法可以更加精确地表达海底地形的起伏和变化。
【13】如何描述一地的地形、地势特征
【典型例题】（2015•福建高考•节选）下图示意关中地区和楚河地区。读图，完成问题。 11-0*1
7D"E 7BVE
ii国界口册泊
—铁圖二:辨價
即轉高笛加.*苜都横间麵⑥習会
•——李节性何盘。戦有 ]QBfcE 方法技巧：如何描述一地的地形、地势特征
1•地形特征的描述方法：
（1）地形类型：陆地五种地形类型：平原、山地、丘陵、高原、盆地等；指出该区域主要地形构成，答题语
言“以地形为主”。
（2）地势起伏状况：整体海拔；地势起伏状况，答题语言“___高___低”。
（3）多种地形条件下主要地形分布。
（4）特殊地形地貌：例如喀斯特地貌、雅丹地貌、黄土地貌等。
（5）海岸线状况（靠近沿海的地区）描述性词语如海岸线平直或曲折
2.地势特征的描述方法：主要从地面起伏变化的趋势上来描述。
常用的描述语言有两种：一是某方向高，相反方向低；二是从一个方向向另一个方向倾斜
说出渭河平原南北两侧（沿108°E）的地形特征差异。思维过程.
1.在等高线地形图中，找到着“渭河”及“108°E”。 2．从图表中获取信息
hj 75-E
i⑶北侧，等局线褻值相比南侧小』表朋地珞较低>分布I秤疏>表明地势起伏较小，敌地瑾应以商原因主° «-N
匚H湖朗 ；⑵南例，等高浅数值敦人，海據晟高为57S7^K』表明讹;|珞高:等高讎佣布豁隼・表明讯坯起代较丈■故申形凯!；山地为主-- I-J
wP-idift«
n-•平节性河烈o羁CK山塀F胃胡JEI ⑴渭河平原
Cf&lOS-E）的地农特征差异』主要从等肯雀的埶值及疏密上分析口 II国界
答案南侧：以山地为主，地势较高（南高北低），起伏较大。北侧：以高原为主，地势较低（北高南低），起伏
较小。 2015届四川省高三“联测促改”活动第二轮测试）下图是四川盆地某地等高线地形图。读图回答下列问题。
'也
U Lt
£
9
u □ 屮水出
居民点
现零岛红及裔程 甲地
地理七年级上册考点汇总 1.4地形图的判读-人教版
初中地理 地形图的判读
考点梳理:
等高线地形图
一、地面高度的计算方法
1. 海拔：地面某个地点高出海平面的垂直距离，叫做海拔。如下图中，甲处的海拔为1500米，乙处的海拔为500米。
2. 相对高度：地面某个地点高出另一个地点的垂直距离，叫做相对高度。图中甲、乙两处的相对高度为1500米－500米=1000米。
3. 在地图上，一般用海拔表示地面的高度，用相对高度表示地面的起伏变化。
二、等高线地形图
1. 等高线与等深线
（1）等高线：在地图上，把海拔相同的各点连接成线，就是等高线。
（2）等高距：在等高线地形图上，每两条相邻等高线的高差称为等高距。
（3）等高线的制作。
（4）等高线的特点：等高线都是闭合的曲线；同一条等高线上的各点海拔相等；等高线上的高度为海拔，单位是米；同一幅图中，除陡崖外，表示不同高度的等高线不相交。
（5）等深线：把海洋中深度相同的各点连接成线，叫做等深线。在同一条等深线上，各点深度相等。从等深线上所标注的深度，可以看出海洋的深浅；从等深线的疏密状况，可以看出海底坡度的大小。
2. 等高线地形图
用等高线表示地形的地图，就是等高线地形图。
3. 等高线地形图的判读
（1）判断地势高低：同一条等高线上各点的海拔相同，等高距在同一等高线地形图上是相等的；地势越高，数值越大，地势越低，数值越小。
（2）判断坡度的陡缓：在同一等高线地形图上，等高线越密集，坡度越陡，特别是山区，地图上的等高线非常密集；等高线越稀疏，坡度越缓。
（3）判断山地地形部位：以山地为例，在等高线地形图上判断山地不同部位的等高线形态。
思考：它们都代表什么？
A：山顶 B：山顶 C：鞍部 D：山脊 E：山脊 F：山谷
分层设色地形图
一、含义
在绘有等高线和等深线的地形图上，把不同高度和深度的范围着上不同的颜色（海洋则着上深、浅不同的蓝色），可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫做分层设色地形图。
等高线地形图的判读
等高线地形图的判读

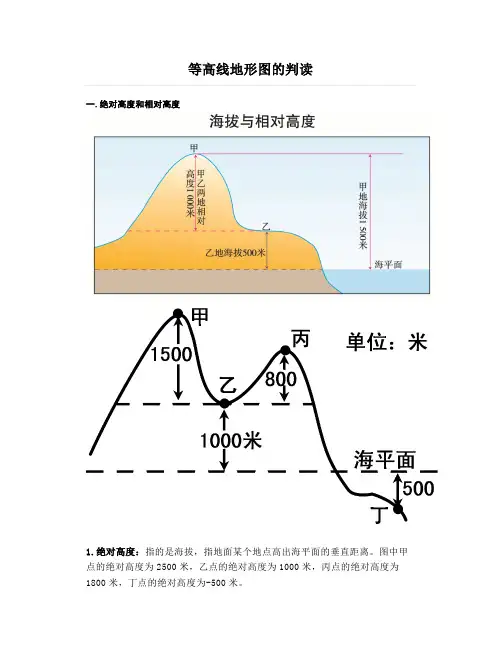

一.绝对高度和相对高度
1.绝对高度：指的是海拔，指地面某个地点高出海平面的垂直距离。图中甲点的绝对高度为2500米，乙点的绝对高度为1000米，丙点的绝对高度为1800米，丁点的绝对高度为-500米。 2.相对高度：指地面某个地点高出另一个地点的垂直距离。图中甲乙的相对高度为1500米，乙丙的相对高度为800米，丙丁的相对高度为2300米。
二.等高线地形图
1.定义：地图上高程相等的各相邻点所连成的闭合曲线。
2.特点：
项目 特点
同线等高 在同一幅等高线地形图上，同一条等高线上各点的海拔（又称高程）相同
同图等距 等高距是指两条相邻等高线之间的绝对高度（即海拔）之差（即相对高度）。如三条相邻等高线的数值分别为500、600、700，则等高距都为100米。同一幅等高线地形图的等高距相同
同线封闭 等高线都是封闭的曲线，无论怎样迂回曲折，终必环绕成圈，但在一幅图上不一定能显示出其全部闭合状态
异线不交 在一般情况下，同一地点不会有两个高度，所以不同的等高线一般不相交、不重叠。只有在峭壁悬崖处，等高线在图上可以显示为重合状态
疏密不均 等高线的分布疏密不均匀。坡度陡的地方等高线密集，坡度缓的地方等高线稀疏，即“密陡疏缓”
曲度不同 等高线弯曲程度不同，弯曲程度较大的地方（山脊或谷地）地势起伏较大；弯曲程度较小的地方地势比较平缓
3.地形部位
【补充】示坡线—为垂直于等高线的短线，且由海拔高处指向低处。
3.特殊地形的等高线地形图
（1）火山口等高线地形图：火山口它通常位于火山的顶端，是一个圆形洼地。
①示坡线表示
②数值表示
（2）冲积扇地形图：冲积扇像个大的山脊，但在河流经过的地方，又可以看到小的山谷。
（3）沙丘等高线地形图：沙丘是在风力作用下由沙粒聚成的沙堆。迎风坡凸而平缓 ，背风坡凹而较陡。
（4）风蚀蘑菇等高线地形图：在等高线地形图中蘑菇石基座因被高处蘑菇石遮挡，用虚线表示，而高处则用实线表示。
高三地理二轮复习小专题 等潜水位线判读
高三地理二轮复习小专题 等潜水位线判读
1 / 2 高三地理二轮复习小专题 等 潜 水 位 线 判 读
编写：肖军
一、.定义：将潜水位海拔高度相等的点连成的线。
二、数值：表示潜水位的海拔高度。
潜水位与地势起伏相一致：地势高处潜水位高，地势低处潜水位低
潜水的埋藏深度=地面海拔—潜水位海拔
三、疏密：等潜水位线间距大的地方流速慢，间距小的地方流速快。
四、走向和弯曲：潜水流向:垂直于等潜水位线,由高处指向低处。
应用1：读数值，求潜水的埋藏深度
图中实线为地形等高线，虚线为潜水面等高线（单位：米），读图回答。
1.钻井甲的潜水埋藏深度约为：
A、10米 B、5米 C、2.5米 D、0米
原理：潜水的埋藏深度=地面海拔—潜水位海拔
思考：潜水位与地势有何关系？
潜水位与地势起伏相一致：地势高——潜水位高，地势低——潜水位低
应用2：读数值，判断地势起伏和河流流向
2.上图为某地两河流两侧的潜水位等值线示意图，图中数字表示潜水位（单位：米），可正确反映河流流向的是：
A、a图河流和b图河流均自北向南流 B、a图河流和b图河流均自南向北流
C、a图河流自北向南流，b图河流自南向北流D、a图河流自南向北流，b图河流自北向南流
原理：潜水位与地势起伏相一致，地势高处潜水位高；地势低处潜水位低 应用3：读疏密，判断流速
3.图中地下水流速最大处是
A.甲 B.乙 C.丙 D.丁
原理：等潜水位线间距大的地方流速慢，间距小的地方流速快
应用4：看走向和弯曲，判断潜水流向及补给关系
上图为某地区1月份等潜水位线图，读图回答4—5题
4.图中河流与地下水的补给关系是:
A.河流水补给地下水 B.地下水补给河流水
C.河流左岸地下水补给河流水，右岸河流水补给地下水
(新)晋教版七上地理知识点总结(2)
1地形图的判读
一、等高线地形图(作用：表示地表高低起伏)
1.地面高度的计算
海拔--地面某个地点高出海平面的垂直距离。
相对高度--某个地点高出另一个地点的垂直距离（高海拔-低海拔）
例：右图中甲的海拔是1500米，乙的海拔是500米。
甲乙之间的相对高度=1500-500=1000米
2.山体的不同地形部位地形部位等高线形态等高线示意图
山峰
等高线闭合，数值从四周向中间逐渐增大。
常用表示
山脊等高线的弯曲部分向低处凸出
判断方法：凸低为脊
山谷等高线的弯曲部分向高处凸出，可能发育河流。
判断方法：凸高为谷
陡崖等高线重合的地方
鞍部两侧的山脊、山谷等高线近似对称
判断坡度陡缓：等高线密集，坡度陡；等高线稀疏，坡度缓。
3.拓展：等高线地形图的应用
①爬山路线的选择：选择等高线相对稀疏的路线，因为等高线稀疏，坡度较缓，省力。
②河流一般发育在山谷地区，遵循从高向低流的原则。
③当山谷里发生泥石流时，应向与泥石流的流向垂直的两侧高处跑。
④瀑布、攀岩：陡崖。
⑤大坝的选址：选在河流聚集的盆地出口处，因为工程量小，集水面积大。如下图中A处。
⑥交通路线的修建：沿与等高线平行的方向修建，如盘山公路。
⑦两地相对高度的计算：海拔高的点-海拔低的点。
⑧等高距：两条相邻的等高线之间的差值。
⑨自来水厂选址：河流的上游，因为远离城镇，水质好，污染小。同理，化工厂选择在河流的下游。
⑩村庄聚落发展的有利条件：地形平坦、土壤肥沃，利于发展种植业；靠近河流，水源充足等。世界上对“海拔”概念的最早运用者--郭守敬
2⑪山区容易发生的地质灾害：滑坡、泥石流等。
二、分层设色地形图1.颜色含义：通过不同的颜色来表示不同的高度和深度。绿色表示平原；蓝色表示海洋；黄色表示高原、山地、丘陵；褐色表示高山。世界地形
一、陆地地形
1.陆地表面五种基本地形的判读高原山地丘陵盆地平原
高度500米以上500米以上200米—500米200米以下
地表
起伏外围陡，高原内部
起伏较为平缓有山峰和陡坡起伏较大四周高中间低较平坦，
等高线地形图的判读 2
等高线地形图的判读
（1）海拔：地面某个点高出海平面的垂直距离。
（2）相对高度：某个地点高出另一地点的垂直距离。
（3）等高线：把各个地点的海拔标注在地图上，再把海拔高度相同的点连接成线，就是等高线。
（4）等深线：在地图上，把海洋中深度相同的各点连接成线，叫等深线。
（5）等高线地形图的判断：
1）等高线 数值大----- 海拔高 2）等深线 标注深度-------表示海底的深浅
数值小----- 海拔低 疏密状况-------表示海底坡度大小
分布密----- 坡度陡
分布疏----- 坡度缓
（6）山地不同部位等高线示意图：P16图1.29
山顶：封闭曲线，外低内高 山脊：等高线向低处突出
山谷：等高线向高处突出 鞍部：一对等高线中部
陡崖：等高线重叠的地方
（7）地球表面五种基本地形：山地、高原、平原、盆地、丘陵。
地图的基本要素
地球的公转
地球的自传
地球仪和经纬线
（1）地球仪a、地轴：地球自转轴，北端始终指向北极星方向。
b、两极：北极：地轴北段与地球表面的交点。
南极：地轴南段与地球表面的交点。
地球的形状和大小
