电缆及桥架容量计算表
Project Name:渝德
日期:2007.7.28線架編號:
電壓(KV)環境線架寬度(mm)數量線架高度(mm)線架允許使用率線架可用容量(mm2)判定
0.6/1.0室內5001
20060%60000合格
編號電線規格(mm2)數量外徑(mm)截面積(mm2)REMARK
13x70+2x35232.11618.57
23x70+2x35232.11618.57
34x70+1x353332565.91
44x50+1x25328.51913.83
53x50+2x25230.11423.17
63x25+2x16323.61312.31
75x6215.3367.71
84x120+1x70142.11392.06
94x95+1x50137.41098.59
101x617.240.72
113x50+2x25230.11423.17
124x25+1x16124.4467.6
133x70+2x35132.1809.29
143x70+35629.54100.97
153x120+2x70241.72731.45
165x10118.1257.31
173x185+95646.410145.61
183x120+2x70241.72731.45
193x50+2x25130.1711.59
203x95+2x50236.42081.25
213x35+2x16225.81045.59
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
合計:
39856.7
線架計算書
锅炉房
eeee
eeee
eeee
303
說明
304~307
eee
eeee
eeee
eeee
电力电缆桥架横截面积计算表
电力电缆（0.6/1KV）桥架规格的计算 电线线芯组成模式 4芯 （3+1）芯 根数 近似外径 根数 11.1 12.1 13.2 14.5 17.6 20.1 24.3 27.1 31 36.4 41.2 46 50.9 56.8 64 70.8 79.6
பைடு நூலகம்
13.9 14.9 16 17.3 20.4 22.9 27.1 29 29.9 34.7 38.7 42.7 46.8 51.4 56.9 62.9 82.4
序号 标称截面（mm） 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 YJV-1.5 YJV-2.5 YJV-4 YJV-6 YJV-10 YJV-16 YJV-25 YJV-35 YJV-50 YJV-70 YJV-95 YJV-120 YJV-150 YJV-185 YJV-240 YJV-300 YJV-400 YJV-500 YJV-630 YJV-800 WDZBN-YJV-1.5 WDZBN-YJV-2.5 WDZBN-YJV-4 WDZBN-YJV-6 WDZBN-YJV-10 WDZBN-YJV-16 WDZBN-YJV-25 WDZBN-YJV-35 WDZBN-YJV-50 WDZBN-YJV-70 WDZBN-YJV-95 WDZBN-YJV-120 WDZBN-YJV-150 WDZBN-YJV-185 WDZBN-YJV-240 WDZBN-YJV-300 WDZBN-YJV-400 WDZBN-YJV-500 WDZBN-YJV-630 WDZBN-YJV-800
常用电缆桥架的单位长度与重量换算表
经常使用电缆桥架的单位长度与重量换算表及公式宇文皓月换算表, 电缆桥架, 公式, 重量, 单位按展开周长计算,重量=2*(边长+高)*板厚*7.9.板厚300以下按2.0mm计算(近似值),300-500按2.5计算,600以上按3.0计算. 上述公式适用于带盖板的槽式桥架,不适用于梯级式桥架及不带盖板的托盘式桥架.经常使用电缆桥架的单位长度与重量换算表(1)立柱及托臂(包含底座重量)立柱托臂规格单位重量 (kg/件)规格单位重量 (kg/件) 一般轻型工字型 h=100 m 15.70 10.39 臂长 150 件 1.21丁字型 h=100 m 14.50 9.12 臂长 200 件 1.42槽钢型 6# m 10.13 8.54 臂长 300 件 1.94槽钢型 8# m 11.54 - 臂长 400 件 2.43槽钢型 10# m 13.50 - 臂长 500 件 2.92角钢型 60 m 9.02 6.38 臂长 600 件 3.4l角钢型 75 m 12.43 - 臂长 700 件 3.90- - - - 臂长 800 件 4.40注 :a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量(立柱间的距离从O.5m至2.Om)。
b.(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架装置费的工程量参考数据，不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包含弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架，而不必托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆桥架综合定额。
(2)电缆桥架：序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式1 100×50 m －－ 6.00 2.002 150×75 m 5.00 6.00 8.00 3.003 200×60 m 6.00 7.50 － 3.504 200×100 m 7.50 9.00 12.00 －5 300×60 m 6.50 10.00 －－6 300×100 m 8.00 11.50 －－7 300×150 m 10.50 13.00 17.00 －8 400×600 m 9.00 12.50 －－9 400×100 m 10.50 14.50 －－10 400×150 m 13.00 17.00 －－11 400×200 m －－25.00 －12 500×60 m 11.00 15.00 －－续表序号规格单位桥架重量 (kg/m)梯级式托盘式槽合式组合式13 500×100 m 12.50 17.00 - -14 500×150 m 14.50 20.00 - -15 500×200 m - - 30.00 -16 600×60 m 12.50 18.00 -- -17 600×100 m 14.00 20.00 - -18 600×150 m 16.00 23.00 - -19 600×200 m - - 35.00 -20 800×100 m 16.00 26.00 - -21 800×150 m 18.00 29.00 - -22 800×200 m - - 43.00 -注 :电缆桥架装置,经过对电气和仪表工程电缆桥架装置工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架装置定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
电缆桥架计算公式
电缆桥架计算公式
1.电缆桥架尺寸计算公式：
电缆桥架的尺寸计算根据电缆的数量、截面积和布置方式等参数进行，常用的尺寸计算公式如下：
横向宽度W=√(n×S×k1)
其中
W 表示电缆桥架的横向宽度，单位为mm
n表示电缆的数量
S 表示电缆的横截面积，单位为mm²
k1为修正系数，取值一般在0.8-1之间，根据实际情况确定
2.电缆桥架载荷计算公式：
电缆桥架的载荷计算需要考虑电缆的重量以及电缆桥架自身的重量，
常用的载荷计算公式如下：
载荷P=n×G×k2
其中
P表示电缆桥架的载荷，单位为N
n表示电缆的数量
G表示每米电缆的重量，单位为N/m
k2为修正系数，一般根据电缆桥架的可靠性要求，取值为1.2-1.5
3.电缆桥架支架间距计算公式：
电缆桥架的支架间距需要根据电缆的重量和桥架的载荷承受能力进行
计算，常用的支架间距计算公式如下：
支架间距L=√(P×k3/(w×h×k4))
其中
L 表示支架间距，单位为mm
P表示电缆桥架的载荷，单位为N
k3为修正系数
w 表示电缆桥架的宽度，单位为mm
h 表示电缆桥架的高度，单位为mm
k4为修正系数，一般取值为0.8-0.9
以上是常用的电缆桥架计算公式，不同的项目需求和使用条件会有所
差异，因此具体的计算公式应根据实际情况进行确定。
在进行电缆桥架计
算时，需要准确了解电缆的数量、截面积、重量以及桥架的尺寸、载荷承
受能力等参数，以确保设计的电缆桥架能够满足使用要求并保证工程质量。
选择电缆桥架规格大小的计算公式共18页文档
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。

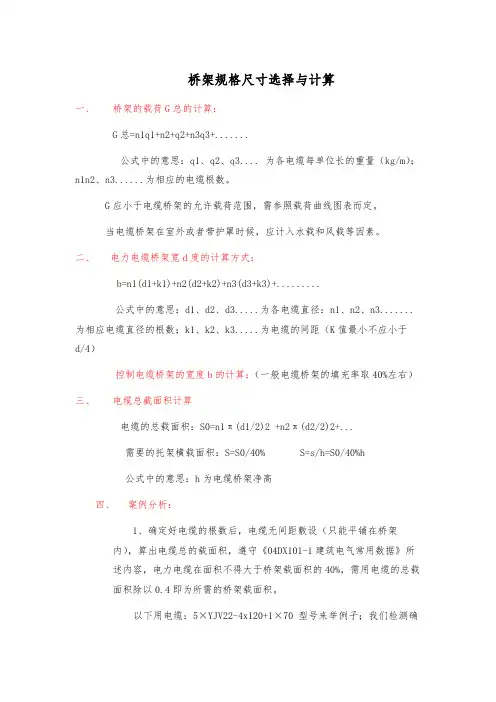

桥架规格尺寸选择与计算
桥架规格尺寸选择与计算一、桥架的载荷G总的计算：G总=n1q1+n2+q2+n3q3+.......公式中的意思：q1、q2、q3.... 为各电缆每单位长的重量（kg/m）；n1n2、n3......为相应的电缆根数。
G应小于电缆桥架的允许载荷范围，需参照载荷曲线图表而定。
当电缆桥架在室外或者带护罩时候，应计入水载和风载等因素。
二、电力电缆桥架宽d度的计算方式：b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+.........公式中的意思：d1、d2、d3.....为各电缆直径：n1、n2、n3.......为相应电缆直径的根数；k1、k2、k3.....为电缆的间距（K值最小不应小于d/4）控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）三、电缆总截面积计算电缆的总载面积：S0=n1π(d1/2)2 +n2π(d2/2)2+...需要的托架横载面积：S=S0/40% S=s/h=S0/40%h公式中的意思：h为电缆桥架净高四、案例分析：1、确定好电缆的根数后，电缆无间距敷设（只能平铺在桥架内），算出电缆总的载面积，遵守《04DX101-1建筑电气常用数据》所述内容，电力电缆在面积不得大于桥架载面积的40%，需用电缆的总载面积除以0.4即为所需的桥架载面积。
以下用电缆：5×YJV22-4x120+1×70 型号来举例子；我们检测确定该电缆外径为55.4mm第一步：当电缆平铺敷设在桥架内，且又不能堆砌我们该如何计算出电缆敷设总长度及总载面积呢？很简单我们可通过此电缆外径及电缆根数即可计算出为55.4x277=15345.8mm²第二步：根据《04DX101-1建筑电气常用数据》提到：电力电缆的面积不得大于桥架载面积的40%，控制电缆不应大于50%。
所得出桥架载面积：15345.8mm2/0.4=38364.5mm²第三步：我们得出桥架载面积大于38364.5mm²，取桥架在面积为40000mm²。
桥架利用率计算
27%
填充率:
56%
电缆外径近似列表，0.6/1kV
规格
ZRYJV
ZRYJV2
2
X 2.5 + 1 X 2.5
11.5
14.5
X 4 + 1 X 2.5 X 6 +1X 4 X 10 + 1 X 6 X 16 + 1 X 10 X 25 + 1 X 16 X 35 + 1 X 16 X 50 + 1 X 25 X 70 + 1 X 50 X 95 + 1 X 50 X 120 + 1 X 70 X 150 + 1 X 70 X 185 + 1 X 95 X 240 + 1 X 120 X 300 + 1 X 150
12.3 13.5 16.6 19.2 22.4 24.6
27 31 35.2 39 41.8 47 52.6 57.9
17.5 19.1 19.6 22.2 25.4 27.6
30 34 38.2 42 44.8 50 55.6 60.9
标称截面
mm2 4×1.5 4×2.5 4×4.0 4×6.0 4×10 4×16 4×25 4×35 4×50 4×70 4×95 4×120 4×150 4×185
142
82
170
107
201
129
245
151
294
185
333
223
374
253
421
285
489
321
555
481
628
425
36
29
47
37
60
47
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。
由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时，对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为：b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+……式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距。
其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s。
的40％为原则。
控制电缆的总截面s 为：其中：s1、s2、s3……为桥架内各种控制电缆的截面积(包括护层部分)单位为mm2;d1d2d3……为桥架内各种控制电缆的外径，单位为mm;n1n2n3……为上述同种型号规格电缆的根数。
相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
桥架公式大全表格
桥架公式大全表格
1.负载计算：
负载计算是确定桥架是否能够承受所需负载的重要因素。
常见的负载类型包括电缆重量、水平荷载和垂直荷载。
桥架的负载计算公式如下：总负载=电缆重量+水平荷载+垂直荷载
2.桥架跨度计算：
桥架的跨度是指桥架支撑点之间的水平距离。
跨度计算是确定桥架支撑间距的关键。
桥架跨度计算公式如下：
最大跨度=1.5x桥架材料长度
3.桥架支撑点间距计算：
桥架的支撑点间距是指桥架支撑点之间的垂直距离。
支撑点间距计算要考虑负载分布和桥架材料的强度等因素。
常见的支撑点间距计算公式如下：
支撑点间距=最大跨度/支撑点数量
4.桥架截面积计算：
桥架的截面积是指桥架横截面的面积大小，决定了桥架的强度和负载承受能力。
桥架截面积计算公式如下：
截面积=宽度x高度
5.桥架材料选择：
桥架的选择要考虑到负载、环境条件、可靠性等因素。
常见的桥架材料包括钢、铝和塑料等。
钢板厚度=负载/(宽度x高度x钢的弯曲应力)
6.桥架温升计算：
桥架在运行过程中会受到电流的热效应，导致温度升高。
桥架温升计算可以使用如下公式进行估算：
温升=(电流^2x桥架电阻)/(1.73x桥架截面积x材料导热系数)
以上是一些常见的桥架公式，用于桥架设计和安装过程中的计算和估算。
在实际应用中，还需要根据具体的情况做适当的调整和优化。
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式-桥架设计电缆桥架是用薄钢板冲压而成。
其承载能力具有一定的限度。
否则将会因桥架超载而产生严重形变。
影响桥架的美观和电缆的安全运行。
通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的.由载荷曲线图可以看出,电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。
对应于同一支撑距离和弯凸变形量。
侧面高度大的桥架承载能力大，高度小的桥架承载能力小。
另外当载荷能力划、相同时,对于同一规格的电缆桥架。
支撑距离小的比支撑距离大的弯曲变形量小。
一般情况下电缆桥架每隔l。
5～2。
0m安装一组支撑架。
在设计计算中，若电缆桥架的实际载荷量用G总表示：则：G总=n1g1 n2g2 n3g3 ……式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。
单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时,生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。
当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。
电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。
由于电力电缆在桥架内一般是单层水平排放,所以其安装桥架宽度b为:b=n1(d1+k1)+ n2(d2+k2）+ n3(d3+k3）+……式中:d1、d2、d3……为桥架内各种电缆的外径，单位为mmn1、n2、n3……为上述同种型号规格电缆的根数。
K1、k2、k3……为上述电缆放置时的间距.其值最小应大于电缆直径的1／4。
一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。
以其桥架内控制电缆总截面s不超过电缆桥架总截面s.的40%为原则。
控制电缆的总截面s为:其中：s1、s2、s3……为桥架内各种控制电缆的截面积（包括护层部分）单位为mm2；d1d2d3……为桥架内各种控制电缆的外径，单位为mm；n1n2n3……为上述同种型号规格电缆的根数.相应的控制电缆桥架的宽度为b：式中h为电缆桥架的高度，单位为mm。
常用电缆桥架的单位长度与重量换算表
常用电缆桥架的单位长度与重量换算表及公式
换算表，电缆桥架，公式，重量，单位
按展开周长计算,重量=2*(边长+高)*板厚＊7.9.板厚300以下按2。
0mm计算（近似值），300—500按2.5计算，600以上按3.0计算。
上述公式适用于带盖板的槽式桥架，不适用于梯级式桥架及不带盖板的托盘式桥架.
常用电缆桥架的单位长度与重量换算表
注:a.根据设计图纸和电缆桥架的单位荷重(kg/m)选用立柱的规格和数量（立柱间的距离从O。
5m至2。
Om)。
b。
(2)“电缆桥架的单位长度与重量换算表”仅供在设计资料不全时作为编制电缆桥架安装费的工程量参考数据,不作为主材成品订货和结算的依据。
电缆桥架的成品数量应按设计量或实际数量结算。
重量误差小于5％的可以不调整。
c．电缆桥架重量包括弯通、三通和联接部件等综合平均每m长的桥架重量。
d．利用型钢作支撑架,而不用托臂的电缆桥架，其支撑架的重量按设计图纸计算，但整套桥架仍按总重量执行电缆
桥架综合定额。
（2）电缆桥架：
续表
注：电缆桥架安装，经过对电气和仪表工程电缆桥架安装工作内容的对比分析、测算及取长补短后，本定额新编制的电缆桥架安装定额，除能够满足电气册外，还同时满足仪表册的需要，为电气和仪表两册定额共用于目。
