主要作用
适用于水力发电厂厂用变和励磁变高压侧或额定电流不大于250A的发电厂厂用变和配电变压器高压侧，用以保护变压器。
避免因变压器进线端发生短路故障，断路器不能快速切断短路电流，长时间的短路电流产生的电弧能量使变压器爆炸。
功能特点
●开断电流高达160KA，解决了发电机端厂用分支选
不到断路器的难题。
●在短路电流上升的起始阶段，即可在1-2mS之内实现
截流，把最大短路冲击电流降低5-6倍
●与FUR装置串联的负荷开关或断路器只用于开断额
定电流和一般的过载电流，大大减轻了负荷开关或断路
器的负担，延长其使用寿命和检修周期。
装置原理：
高压限流熔断器组合保护装置是采用限流熔断器
FU和移能元件高能氧化锌电阻FR组合使用来有效地防
止短路电流对电器设备的破坏作用。
简称为FUR。
为了解决断路器方案存在的问题，采用熔断器和高
能氧化锌电阻的组合方案，将断路器的控制与保护作用分离，用熔断器切除短路电流，负荷开关切除正常和一般过载电流。
在图1所示的电路中增加虚线框内的熔
断器和高能氧化锌非线性电阻后，若厂用变压
器T高压侧发生短路，刚R可以在预期短路
电流峰值到来之前熔断并熄灭电弧。
由于限流
熔断器FU的眼流作用：当短路电流上升到Ip
时，熔断器熔断并截流，同时熔断器产生弧压
将电流迫入氧化锌电阻FR中快速衰减，如图
3所示。
熔断器FU的作用是在时间t-内限制短路电流并产生弧压，氧化锌电阻FR 的作用是限制过电压并且在时间t1将熔断器中的电
流转移到自身中，吸收磁场能量。
这样熔断器壳体内几乎没有电弧能量，减轻对熔断器壳体的压力，同时在t1到t2时流转移到自身中，吸收磁场能量。
这样熔断器壳体内几乎没有电弧能量，减轻对熔断器壳体的压力，同时在t1到t2时间内快速地将电流衰减到零，使电源提供的能量最小。
间内快速地将电流衰减到零，使电源提供的能量最小。
装置优点：
采用FUR限制短路电流与断路器相
比有两个显著的优点，即限流性和快速性。
FUR的开断方式完全不同于断路器的开
断方式，后者必须过零开断，由子“失零”
现象的存在，使断路器提供的保护相对于
故障发生的时刻要滞后60—200ms，此时，即使能够可靠开断短路电流，已起不到应有的保护作用。
而FUR则是第一个大半波内短路电流还未来得及升起就阳制井强制性地切断短路电流t1〈2ms〉，使电流达不到预期的电流峰值，避免了由于短路电流峰值冲击而引起的发电机损坏和变压器、断路器的爆炸。
只有限流熔断器才能同时降低短路电流的峰值和作用时间。
利用熔断器加负荷开关{或断路器}代替断路器，将集控制和保护为一体的断路器的两个功能分离，各自发挥其作用-大的短路电流由快速熔断器开断，而一般过载电流和额定电流由负荷开关开断。
除大大降低i2t外，其体积、造价，动作寿命、运行维护等性能指标也大大优于断路器。
另外更为重要的是断路器在大多数场合开断不了短路电流，不能保证发电机、变压器的安全运行，引起发电机组停运，限流熔断器组合保护装置有着断路器不具有的优点，能限制流过短路网络的电流数值，从而降低对电器设备动热稳定的要求。
对于图1所示的发电厂供电网络系统，如果采用熔断器和高能氧化锌组合方案，将存在以下优点：
高压限流熔断器组合保护装置具有断路器加限电流电抗器所无法比拟的优点：快速性和限流性。
FUR的快速性和限流性决定了该装置的开断方式与断路器有着本质的区别。
熔断器的快速性是由其物理特性所决定，能够在第一个大半波升起之前强行切断短路电流，截流时间不超过2ms，截断电流只有短路电流峰值的15％左右。
熔断器的限流性使得主机、变压器及断路器不再受短路峰值电流的冲击，避免了因几个周波大电流冲击而引起的电器设备的损坏。
其眼流性与，陕速性使得It很小．可确保变压器不炸裂，且母排连接无须考虑动热稳定问题。
每相熔断器装有一只撞击器，其物理特性决定了熔断器不会拒动作，而只要有一相熔断器动作就会联动负荷开关跳闸，既避免了缺相运行，又可以和备用电源联动，使主机不停运。
高能氧化锌电阻FR与熔断器FU的良好配合，限制了操作过电压，进一步保证了设备的绝缘安全。
与之配合的负荷开关或断路器只用于开断一般过载电流和额定电流，大大减轻了断路器的负担，延长了使用寿命和检修周期。
该保护装置体积小、成本低、且易于更换。
装置参数：
保护器的额定参数
额定频率：50HZ
额定电压(kv)：6.310.513.815.7518
额定电流：保护器的额定电流即最大允许流过保护器的额定工频电流有效值。
常用的有以下档次。
插入式(A)：6.31016202531.540506380100125160200250
母线式(A)：6.3102022.42531.54045505663718090100112125
保护器的电压性能
额定电压（有效值）KV 6.3 10.5 13.8 15.75 18 FR阀片U1mAKV 5.14 8.57 11.27 12.86 14.70 FR阀片移能残压不大于KV8.12 13.54 18.00 20.31 23.22
保护器的电流性能
额定电流（有效值）不小于A 6.3 10 16 20 25 31.5 持续电流（有效值）不小于A 3.7 4.88 9.41 11.76 14.71 18.53 熔丝电阻321 256 160 86 66 53
40 50 63 80 100 125 160 200 250 23.53 29.41 37.06 47.06 58.82 73.53 94.12 117.65 147.06
43 29 21 16 13 11 8 5.5 3.1
装置结构：
熔断器FU的基本结构
插入式：选用国外加工的熔丝进行装配，产品符合德国DIN标准和国际IEC 标准，其特点是易于更换，推荐长度537mm，额定电流In≤40A时直径d=53mm，40A<In≤80A时直径d=67mm，In>80A时直径d=85mm。
（如图所示）
母线式：基本结构见下图，产品符合英国BS标准和国际IEC标准，直接用螺丝固定在母线排上。
其特点是安装体积小，接触可靠。
尺寸如下图所示。
高能氧化锌FR的基本结构
其基本结构见下图，为了与FU实现良好配合，具体尺寸视FU的外型尺寸而设计。
FUR组合装置的基本结构
对于已装断路器的机组，为了改进设备，可增装熔断器和高能氧化锌电阻。
整套元件分本相安装，每一相安装在地愉厚度为10mm的高强度环氧玻璃板上，基本尺寸见下图。
相关知识：
使用环境条件
环境温度：-40℃─＋60℃
海拔高度：< 200M
周围不得有粉尘、煤气、烟气等肯有爆炸性的混合物。
包装、运输、储存
一般采用木箱包装，有柜体时，柜体底座应固定在包装箱底板上。
建议不要长距离在三级以下的公路运输，必要时可以拆散包装，重要配件建议不采用公路运输。
不宜长期在户外储存，长期不用时．应储存在干燥、通风的户内仓库中。
安装、调试、维护
本公司负责根据用户的要求进行图纸设计及参数的选择，由本公司技术人员进行组装与测试，设备组装完毕后，如用户需要，本公司提供现场指导安装及调试服务，用户提供必要的配合与协助。
设备正常工作时不需维护和修理，但在受到大的故障电流冲击后必须进行仔细检查，检查熔断器是否损坏，查看触头是否良好，并清除设备内部的尘埃和金属粒子。
用户在遵守保管及使用规则情况下．从安装使用之日起12个月，并从发货之日起不超过19个月的期限内，产品由于质量原因而发生损坏和不能正常工作，制造厂无偿为用户更换或维修。
在发生短路故障时熔断器熔断，本公司负责永久性地提供备用件。
定货须知
用户应提供相关的主机、主变、厂用变及励磁变的技术参数。
用户应提供主电路接线图并注明元器件的名称、规格、及型号。
如需订购开关及FUR整套装置，则需提供开关柜的尺寸。
开关柜及FUR装置如有特殊要求应在定货时提出。
需要其他额外附件或备件，应在定货时注明所需种类及数量。
FUR组合保护装置在水电厂的应用
最大冲击耐压值 ３ ．ｋ ， ５２ Ｖ 将会使设备受到很大 的电 压冲击而损坏 ， 缩短了使用寿命 ， 影响机组经济效益 的发挥和设备 的投资， 因此设 备 Ｆ Ｒ的作用 是不可
低估的。
动作时间为 ８ ｍ 以上 ， ０ｓ 即当低压侧发生短路时 ， 低 压侧 断路器在未及 时跳 闸的情况下 ， 高压侧 限流熔
断器 即 Ｆ Ｕ既 已被 熔断 ， 明 当额定 电流为 １０ 说 ６ Ａ时
从以上各方面的分析计算可以看出 ，Ｕ的额定 Ｆ
电流 选 定 为 ２０ 是 满 足 安 全 性 和 可选 择 性 要 求 ０Ａ 的。 同时也 必须装设 Ｆ 以限制 操作 过 电压 。 Ｒ
与 一般 负荷 开 关 和熔 断器 选 择 方 法 的主 要 区别 和
应 考虑 的问题 。 ３ １ 按额 定 电流 选 ．
（） ４ 由于 Ｆ Ｒ的非线 型性有效 的限制 了 Ｆ Ｕ的过 电压 ， 使操 作过 电压 小 于 ２ ５倍 的额 定相 电压 ，Ｒ ． Ｆ 吸 收了 Ｆ Ｕ在 开 断 过程 中 系统 各 部 分 提 供 的 能量 ，
Ｆ Ｒ作为保护设备（ Ｕ即高压 限流熔断器 ，Ｒ Ｕ Ｆ Ｆ 为高能氧化锌过电压保护器 ， 两者组合简称 Ｆ Ｒ ， Ｕ ） Ｆ Ｕ的 限流 性和 快 速性 使 得 在短 路 电流远 未 达 到最 大值之前就切断短路 电流， 其切断时间可根据保 护 特性进行调整 和选择 ， 以保证上、 下级 的动作选择 性， 从而达到保 护设备 的 目的。而 Ｆ Ｒ的降压性 和 移能性限制了网络中的操作过 电压， 并将短路网络 中的磁场能量释放 ， 快速将 电流衰减至零。因此使
限流式高压熔断器在电力传输线路中的应用与优化
限流式高压熔断器在电力传输线路中的应用与优化对于电力系统而言，高压熔断器是非常重要的保护装置之一。
它的作用是在线路出现短路或过载时，迅速切断电路以保护设备和人员的安全。
在电力传输线路中，限流式高压熔断器的应用得到了广泛推广，极大地提高了电力系统的可靠性和安全性，并且在优化中起到了重要作用。
一、限流式高压熔断器的应用限流式高压熔断器在电力传输线路中的应用可分为两个方面：短路保护和过载保护。
1. 短路保护短路是电力系统中常见的故障类型之一，其会导致电流大幅度增加，给线路和设备带来严重的损坏。
限流式高压熔断器在短路故障发生时，能够迅速切断电路，阻止电流继续流动，避免导线和绝缘子的破坏。
此外，在电力系统中采用限流式高压熔断器，还可以有效解决短路故障的灾害性，保证电力系统的连续供电能力。
2. 过载保护过载是电力系统中另一个常见的故障类型，其会导致电线和设备的过流，使其超过安全额定值。
过载保护能够防止电力传输线路和设备过热，引起火灾或设备的损坏。
限流式高压熔断器能够在过载发生时快速切断电路，避免损坏设备。
二、限流式高压熔断器在电力传输线路中的优化为了提高电力系统的可靠性和安全性，对于限流式高压熔断器的设计和应用进行了一系列的优化。
1. 材料优化限流式高压熔断器需要使用耐高温、高电流和耐脉冲击的材料。
经过研究和实践证明，硅橡胶和聚四氟乙烯等材料在高温下具有较好的绝缘性能和电气特性，能够有效延长高压熔断器的使用寿命和稳定性。
2. 结构优化限流式高压熔断器的结构也需要进行优化，使其满足线路的额定电流、电压和短路电流等参数。
结构的优化包括导体截面面积的选择、触头的设计和熔断材料的厚度等方面。
通过合理的结构设计，能够提高限流式高压熔断器的切断能力和工作稳定性。
3. 响应速度优化限流式高压熔断器的响应速度是保护电力系统的关键。
为了迅速切断电路并保护线路和设备，需要优化限流式高压熔断器的响应速度。
通过采用先进的电控技术和优化的动作机构设计，能够实现更快的响应速度，提高限流式高压熔断器的保护性能。
FUR组合保护装置在配电网中的应用
FUR组合保护装置在配电网中的应用杨思斯【摘要】本文详细阐述了FUR组合保护装置的工作原理和优越性，分析了该保护装置在配电网中应用的可能性，并对 FUR装置的额定参数的选择、校验方法进行了探讨，对FUR组合保护装置在配电网中的应用具有一定的参考作用。
%Detailed FUR protective device's working principle and superiority, analyzes the feasibility of the application of the protection device in the distribution network, and the rated parameters of the FUR device selection, calibration methods are discussed, with a certain reference value on the application of FUR protective equipment in distribution network.【期刊名称】《科技视界》【年(卷),期】2014(000)009【总页数】2页(P22-22,43)【关键词】FUR;组合保护装置;配电网;应用【作者】杨思斯【作者单位】湖南水利水电职业技术学院，湖南长沙 410007【正文语种】中文0 前言FUR组合保护装置是由FU(高压限流熔断器)和FR(高能氧化锌过电压保护器)的组合,简称FUR。
FUR组合保护装置就是利用高压限流熔断器的快速限流性、可选性和高能氧化锌过电压保护器的降压移能性,把两者结合来使用,以达到有选择性地迅速切断短路电流同时快速使短路网络中的能量释放的目的[1]。
限流熔断器FU，正常时流过工作电流，发生短路时在预期短路电流峰值到来之前熔断，实现截流，限制短路电流峰值。
非线性电阻FR，将熔断器中的电弧电流转移到自身中，吸收磁场能量并快速将电流衰减至零，使电源提供能量最小，同时限制熔断器产生的过电压，保护设备绝缘，提高熔断器吸收安全裕量。
某水电站电气一次设计分析
某水电站电气一次设计分析【摘要】：本文主要讨论高压限流熔断器组合保护装置、发电机中性点接地方式在水电站中的运用和实际效果。
并对出现的相关问题进行了讨论，解决这几个问题可以有效提高水电站运行的稳定性，提高经济效益。
【关键词】高压限流器熔断保护装置单相接地计算机监控0引言中小型水电站现在还是中西部地区的供电主力，我国西部目前的供电现状是以中小型的水电站为主。
这是由中西部的地理环境所决定的，由于西部地区海拔高、落差较大，而水量又比较丰沛，所以基本每条河流都会有水电站，而这些水电站的供应半径基本就是方圆几个村镇，下面我们就具体讨论中小型水电站的电气设计高压限流熔断器组合保护装置SP-JFUR高压限流熔断器组合保护装置是开发的高新技术产品。
JFUR适用于3～35KV电力系统中具有较大短路容量的线路和厂用变压器，励磁变压器的回路。
当系统发生短路时，可在1～2ms之内高压限流熔断器FU快速熔断，实现截流。
JFUR与负荷开关组合时，FU本身所带的撞击器直接动作负荷开关，使其跳闸，避免缺相运行。
JFUR与断路器组合时，由FU所带的微动开关接点项断路器发出联动命令。
高能氧化锌电阻R将熔断器中的电弧电流转移到自身并吸收磁能，导通弧压，把开断时的过电压限制在设备绝缘允许范围以内。
这个装置有以下特点：第一快速性：本装置可在短路电流上升到峰值之前2ms内快速截流，通常水电站的设计和改造中高压熔断器限制电流一般需要2.5ms左右。
3～4ms内切除故障，三相电流持续时间不超过6ms；第二限流性：截流值控制在最大短路冲击电流的20%，大大提高了系统和电力设备的动稳定余度。
同时由于I2t大大降低，使热稳定余度提高200倍以上，降低了设备投资费用，延长了设备使用寿命；最后分断能力强，可靠性高：开断电流可达160KA，高能氧化锌压敏电阻吸能容量大于1000KJ。
由于FU的熔断是由其物理特性决定，不存在拒动和误动现象，大大提高了设备的安全可靠性。

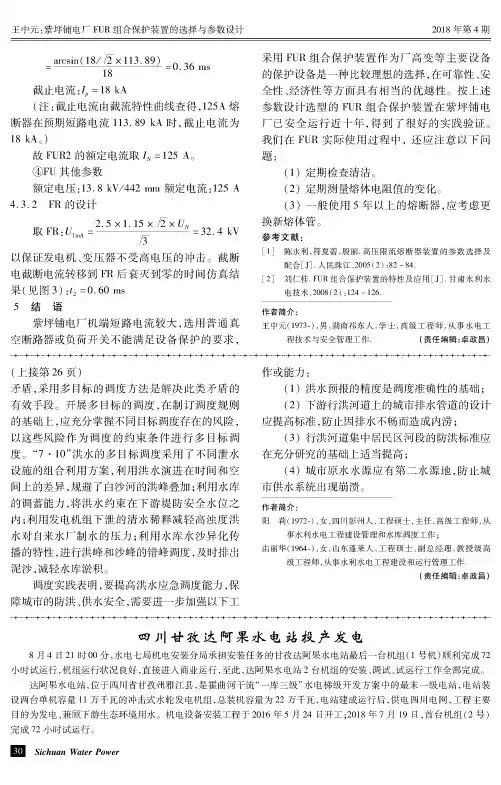

四川甘孜达阿杲水电站投产发电
王中元:紫坪铺电厂FUR组合保护装置的选择与参数设计2018年第4期arcsm(18/fl X113.89)n ,,=---------—---------=0.36 m s18截止电流=18 kA(注:截止电流由截流特性曲线查得，125A熔断器在预期短路电流113. 89 k A时，截止电流为18 kA$)故FUR2的额定电流取'=125 A$④FU其他参数额定电压:13. 8 kV/442 mm额定电流:125 A4.3.2 F R的设计取 FR:&m A 2.5 x1.15 x /2 x U n/3= 32.4 kV采用FUR组合保护装置作为厂高变等主要设备的保护设备是一种比较理想的选择，在可靠性、安全性、经济性等方面具有相当的优越性。
按上述参数设计选型的FUR组合保护装置在紫坪铺电厂已安全运行近十年，得到了很好的实践验证。
我们在FUR实际使用过程中，还应注意以下问:(1)定期检查清洁。
(2)定期测量熔体电阻值的变化。
(3) —般使用5年以上的熔断器，应考虑更换新熔体管。
参考文献：以保证发电机、变压器不受高电压的冲击。
截断 电截断电流转移到FR后衰灭到零的时间仿真结果（见图 3) :22 = 0 •60 ms5结语紫坪铺电厂机端短路电流较大，选用普通真 空断路器或负荷开关不能满足设备保护的要求，[1]陈永利,符夏碧，殷丽.高压限流熔断器装置的参数选择及配合[J].人民珠江，2005(2):82-84.[2]刘仁桂.FUR组合保护装置的特性及应用[J].甘肃水利水电技术,2008(2):124 -126.作者简介：王中元（1973-),男，湖南祁东人，学士，高级工程师，从事水电工 程技术与安全管理工作. （责任编辑:卓政昌）(26 )矛盾，采用多目标的调度方法是解决此类矛盾的 有效手段。
开展多目标的调度，在制订调度规则 的基础上，应充分掌握不同目标调度存在的风险，以这些风险作为调度的约束条件进行多目标调 度。

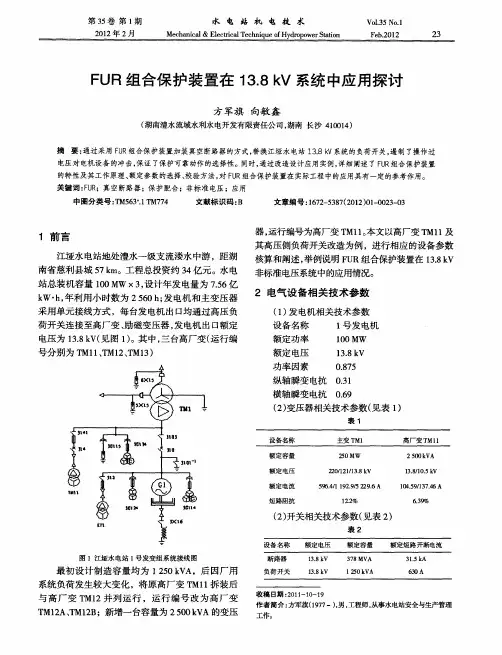

FUR组合保护装置在13.8kV系统中应用探讨
