船体焊接原则工艺规范
船体合拢通用焊接工艺
多层多道焊的焊接顺序
同一层焊道的焊 接方向要一致， 各层的焊接方向 可以相反，但是 不允许该焊缝的 每一层焊道的接 头(熄弧、燃弧） 是在同一个位置， 要错开至少50mm。
由于大电流电压施焊而导致的气孔； 由于CO2气体保护不到位而产生的气孔；
常见气孔
Porosity
Root piping
常见夹渣产生原因
由于氧化药皮未清理干净； 由于焊道表面杂物，锈等未清理干净；
常见夹渣
现场违章案例分析
焊工上岗不携带焊接辅助工具 ——手工电
焊工要做到“五带”（保温筒、刨锤、铁
常用WPS讲解
UT探伤探头形式
常见裂纹产生原因
由于对焊缝预热未到位而产生的裂纹; 由于焊缝应力未得到有效释放; 由于焊接电流过大; 由于焊缝温度迅速下降; 由于其他缺陷导致的裂纹。
常见裂纹形式
横向裂纹！
纵向裂纹！
常见气孔产生原因
由于焊道水，油，氧化物，渣子等未清理 干净而产生的气孔；
返回
典型单人式退焊法：
3 5OO )
2 5OO )
1 5OO )
（ 约 长 （ 约 长 （ 约 长
焊接十字接头的焊缝，必须由双数 焊工对称完成
1
2
1
1
2
2
1
确定焊接顺序的原则
保证钢板和焊接缝一端有自由收缩的可能性。 先焊接对其他焊缝不起刚性拘束的焊缝。 在构架和板接缝焊、横
焊 立向上焊
(完整版)建造船舶船体焊接工艺
建造船舶船体焊接工艺一、总则：1、要求施工者严格按照《焊接规格表》进行施工；2、船体艏艉外板的对接缝（非自动焊拼板部分）应先焊横向焊缝，后焊纵向焊缝；3、在建造过程中，先焊对接焊缝，后焊角焊缝；4、整体建造部分和箱体分段等应从结构的中央向左右和前后逐格对称的进行焊接，由双数焊工对称施焊；5、凡超过1m以上的收缩变形量大的长焊缝，应采用分段退焊法或分中分段退焊进行焊接缝；6、在焊接过程中，先焊收缩变形量大的焊缝，再焊变形量小的焊缝；7、边箱分段、内底分段、甲板分段、艏艉分段分层建造，在合拢口两边应留出200~300mm的外板缝暂不接焊，以利合拢时装配对接，且肋骨、舱壁及平台板等结构靠近合拢口一边的角焊缝也暂不焊接，等合拢缝焊完后再焊；8、靠舷侧的内底边板与纵骨、底外板与纵骨至少要留一条纵骨暂不焊接，避免自由边波浪变形太大，不利于边箱合拢；9、二层底分段艏艉分段大合拢，边箱分段合拢的对接缝要用低氢型（碱性）焊条或用相同级别的711、712的CO2焊丝对称焊接，一次性连续焊完；10、构件、分段、分片等部件各自完工后要自检、互检、报检，把缺陷修补完毕，把合格品送下一道工序组装，没有拿到合格单的部件不能放到下一道工序组装。
二、焊接材料使用范围的规定（一）焊接下列船体结构和部件应采用低氢型焊条（碱性焊条）或相同级别的711、712系列的CO2焊丝。
1、船体环型对接焊缝，中桁材对接缝，合拢口处骨材对接焊缝；2、主机座及其相连接的构件；3、艏柱、艉柱、艉轴管、美人架等；4、桅杆座及腹板、带缆桩、导缆孔、锚机座、链闸及其座板等；5、艉拖沙与外板结构等；6、上下舵杆与法兰，舵杆套管与船体结构之间的连接。
（二）普通钢结构的焊接用酸性E4303焊条焊接或JM-56系列CO2焊丝焊接；（三）埋弧自动拼板，板厚≥8mm,用Ф4.0mm焊丝焊接，板厚5~8mm，用Ф3.2mm焊丝焊接；三、间断焊角接焊缝，局部加强焊的规定1）组合桁材、强横梁、强肋骨的腹板与面板的角焊接缝在肘板区域内应为双面连续焊；2）桁材、肋板、强横梁、强肋骨的端部加强焊长度应不小于腹板的高度，但间断的旁桁材端部可适当减小但要≥300mm；3）纵骨切断处端部的加强焊长度应不小于1个肋距；4）骨材端部削斜时，其加强焊长度不小于削斜长度，在肘板范围内应双面连续焊；5）用肘板连接的肋骨、横梁、扶强材的端部的加强焊，在肘板范围内应双面连续焊；6）各种构件的切口、切角、开孔（如流水孔、透气孔、通焊孔等）的两端应按下述长度进行包角焊；①当板厚＞12mm时，包角焊长度≥75mm；②当板厚≤12mm时，包角焊长度≥50mm；7）各种构件对接接头的两侧应有一段对称的角焊缝其长度不小于75mm；四、其他的规定：1）锚机座、链闸、系缆桩底座、桅杆底座等受力部位的甲板与横梁、纵骨等是间断焊缝的应改为双面连续角缝。

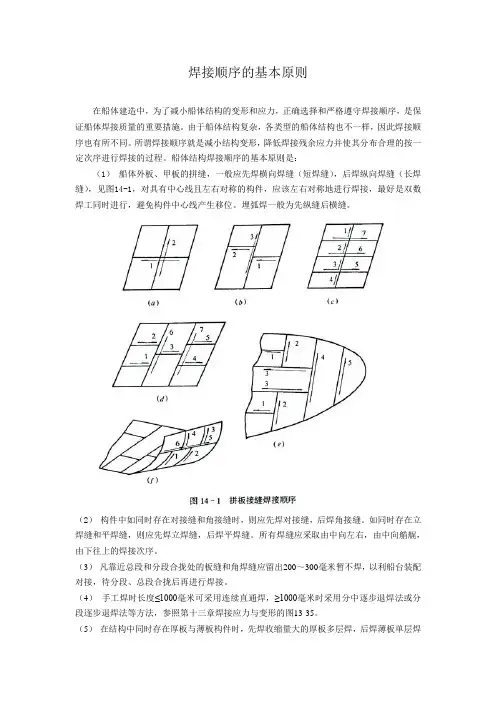

选择焊接顺序的一般原则
焊接顺序的基本原则在船体建造中，为了减小船体结构的变形和应力，正确选择和严格遵守焊接顺序，是保证船体焊接质量的重要措施。
由于船体结构复杂，各类型的船体结构也不一样，因此焊接顺序也有所不同。
所谓焊接顺序就是减小结构变形，降低焊接残余应力并使其分布合理的按一定次序进行焊接的过程。
船体结构焊接顺序的基本原则是：（1）船体外板、甲板的拼缝，一般应先焊横向焊缝（短焊缝），后焊纵向焊缝（长焊缝），见图14-1，对具有中心线且左右对称的构件，应该左右对称地进行焊接，最好是双数焊工同时进行，避免构件中心线产生移位。
埋弧焊一般为先纵缝后横缝。
（2）构件中如同时存在对接缝和角接缝时，则应先焊对接缝，后焊角接缝。
如同时存在立焊缝和平焊缝，则应先焊立焊缝，后焊平焊缝。
所有焊缝应采取由中向左右，由中向艏艉，由下往上的焊接次序。
（3）凡靠近总段和分段合拢处的板缝和角焊缝应留出200～300毫米暂不焊，以利船台装配对接，待分段、总段合拢后再进行焊接。
（4）手工焊时长度≤1000毫米可采用连续直通焊，≥1000毫米时采用分中逐步退焊法或分段逐步退焊法等方法，参照第十三章焊接应力与变形的图13-35。
（5）在结构中同时存在厚板与薄板构件时，先焊收缩量大的厚板多层焊，后焊薄板单层焊缝。
多层焊时，各层的焊接方向最好要相反，各层焊缝的接头应相互错开。
或采用分段焊法，见图14-2。
焊缝的接头不应处在纵横焊缝的交叉点。
（6）刚性较大的接缝，如立体分段的对接接缝（大接头），焊接过程不应间断，应力求迅速连续完成。
（7）分段接头T形、十字形交叉对接焊缝的焊接顺序：T字形对接焊缝可采用直接先焊好横焊缝（立焊），后焊纵焊缝（横焊），见图14-3（a）。
也可以采用图14-4（b）所示的顺序，在交叉处两边各留出200～300毫米，待以后最后焊接，这可防止在交叉部位由于应力过大而产生裂缝。
同样横缝叉开的T字形交叉对接焊缝的焊接顺序，见图14-3（d）。
十字形对接焊缝的焊接顺序，见图14-3（c）。
船体结构焊接程序的基本原则
1、船体外板、甲板的对接焊缝，当是错开板缝时，先焊横向焊缝，后焊纵向焊缝；当是平列板逢时，则先焊纵向焊缝，后焊横向焊缝；
2、缝；
3、整体建造船舶或平面分段和立体分段建造时，应从结构的中央向左右和前后逐格对称的进行焊接；
8、肋骨、舱壁等结构靠近总段大接缝一边的角焊缝，以及双层底分段中内底边板与外板尚不角焊缝，一般应在大接缝焊后进行焊接；
9、应力较大的接缝，如总段的大接焊缝，焊接过程不应间断，要求连续完成；
10、分段建造中所产生的焊缝缺陷，应在上船台前修补完毕，不应集中在船台上进行。
4、具有对称中心线的构件，由双数焊工对称进行焊接；
5、手工电弧焊时，凡超过500mm的长焊缝，应采用分段退焊法或分中分段退焊法进行焊接；
6、构件中同时存在单层焊缝和多层焊缝时，先焊接收缩变形较大的多层焊缝，后焊单层焊缝；多层焊时，若条件允许，各层焊缝的焊接方向应相反，焊缝的街头互相错开；
7、分段或总段的外板纵向接缝以及纵向构件与外板的角接焊缝，其两端应留出200~300mm不焊，以利于船台装配时对接；
2.船体焊接工艺
总则一、船体建造方案简要说明本船采取“船台总体建造”舱壁预制成平面分段后，在船台进行装焊。
舷侧箱形结构及艏、艉局部预制成分片段吊装上船台的建造方案。
主甲板和船壳板及舱壁可采用CO2气体保护焊和手工电弧焊。
二、焊接重点要求：1、船体的横向对接缝及其他主要焊缝应采用低氢焊条焊接。
2、系缆桩、艏柱、艉柱、主机座等以及与其相连接的构件焊缝应采用低氢焊条焊接。
三、焊接材料：1、手工电弧焊选用：（1）酸性焊条选用E4303（结422）（2）低氢型焊条选用E5015（结507），焊接时采用直流反接，焊前焊条须经3500C烘烤，保温1h，随用随取。
使用应携带保温筒，从烘箱内取出的焊条在外放置时间超过4h，均应按规定的烘烤温度和保温时间进行烘干后再使用。
但重复烘烤不得超过两次，超过两次烘烤的焊条必须经工艺人员同意后作降级使用或作报废处理。
3、CO2气体保护焊焊丝选用：H08Mn2SiA四、焊接设备：1、手工电弧焊设备选用：BX—400，ZX5—400。
2、CO2气体保护焊设备选用：NB500、NB350。
五、焊接人员：该船的焊接工作必须是持有有效期内船舶焊工合格证书的焊工，担任与其合格项目相应的焊接工作。
六、焊接接头型式与尺寸：1、手工电弧焊对接接头按GB985-80“手工电弧焊焊接接头的基本型式与尺寸”的要求加工坡口，并参照下表要求进行，角接接头按本船“电焊规格表”的要求进行。
对接焊缝余高0.5mm—4mm，焊接宽度，焊缝覆盖坡口边缘每边的宽度0.5mm—3mm。
2、加强焊接：“船体角接缝加强焊的规定”执行。
3、埋弧自动焊对接接头GB986-80“埋弧自动对接接头基本型式与尺寸”的要求加工坡口，材料厚度≤6mm时，不开坡口。
七、焊前准备：1、接缝的坡口面及两侧20mm范围的油、水及其它污物应清除干净。
2、正式焊接前，应对所焊接接头的型式，坡口尺寸，装配情况作认真的检查，对装配不符合要求的焊缝，焊工应拒绝施焊，待上道工序整改合格后，并经检验人员认可方能进行焊接。
大型船厂船体焊接原则工艺规范
大型船厂船体焊接原则工艺规范船厂船体焊接是造船过程中的重要环节，其质量直接影响到船舶的安全性和使用寿命。
为了保证船厂船体焊接的质量，制定了一系列的工艺规范和原则。
首先，船厂船体焊接应符合国家相关的法律法规以及行业标准，如《焊接工艺规范》、《焊工技能等级表》等。
同时，还需根据具体船体结构和船舶用途确定船体焊接的工艺参数，包括焊接方法、焊接材料、焊接电流和电压等。
其次，船厂船体焊接需要进行严格的质量控制。
焊工需要经过专业的培训和资质认证，并严格按照规范进行操作。
焊接过程中需要进行焊缝的准备和清理，确保焊接区域的干净和无杂质。
焊接操作需要控制焊接速度、焊接电流和电压等参数，以确保焊缝的质量和强度。
焊接完成后，还需要进行焊缝的无损检测，如X射线检测、超声波检测等，以排除焊接缺陷和隐患。
另外，船厂船体焊接应满足船舶设计和船级社的相关要求。
船体焊接需要符合船舶结构的强度要求，并满足船级社的要求。
例如，焊接工艺应符合船级社的检验和认证要求，焊缝应满足相关的级别和质量标准。
此外，还需要考虑船舶的航行环境和使用条件，确定合适的焊缝类型和焊接方法，以提高焊缝的抗腐蚀性能和使用寿命。
最后，船厂船体焊接还需要进行全过程的质量记录和追溯。
焊接过程中需要做好焊缝的记录，包括焊接材料、焊接参数、焊工资质等。
焊缝的检测和检验结果需要记录，以便后续的质量跟踪和追溯。
总之，大型船厂船体焊接的工艺规范和原则非常重要，它直接关系到船舶的安全性和使用寿命。
船体焊接需要符合国家相关的法律法规和行业标准，严格进行质量控制，满足船舶设计和船级社的要求，并做好全过程的质量记录和追溯。
只有这样，才能确保船体焊接的质量和可靠性。
典型船体结构的焊接工艺
第八章典型船体结构的焊接工艺第一节船体钢材的焊接性焊接性的试验目的：为了评定焊接结构的可靠性，是否存在气孔、夹渣、裂纹等；焊缝及焊接接头强度、塑性、冲击韧性等力学性能和抗腐蚀性、时效、耐磨、耐热及耐酸性等耐久性。
一、船用碳素钢的焊接性船体外板用钢材一般使用优质低合金钢，内结构可用普通低合金碳素钢。
内河船舶普遍采用优质碳素钢因含碳量较低，焊接性能较好。
无需采取特殊措施。
二、船用低合金钢的焊接船用低合金钢的焊接性能也较好，不需采取特殊措施。
但选用高强度低合金钢，焊接时可能出现焊接缺陷，可用工艺措施控制焊接缺陷的产生。
第二节船体结构焊接工艺基本原则一、焊接程序的一般原则选择并严格执行焊接程序可减小结构变形和内应力。
一般原则：1、外板、甲板对接缝：○1错开板缝：先横向焊，后纵向焊；○2平列板缝：先纵向焊，后横向焊。
2、同时存在对接缝和角焊缝：先焊对接缝，后焊角焊缝。
3、整体或分段建造时：从结构中央向左右、前后对称焊接。
4、有对称中心线的构件：双数焊工对称焊。
5、手工电弧焊长缝：分段退焊或分中分段退焊。
6、同时存在单层焊缝和多层焊缝：先焊多层，后焊单层。
多层焊各层方向相反，接头错开。
7、分段或总段外板纵缝及纵向构件与外板的角焊缝两端200-300mm：先不焊，以利于船台装配时对接。
8、内结构靠近总段大接缝一边的角焊缝：在大接缝焊接后再焊。
9、应力较大的大接缝：焊接过程不能中断，应连续完成。
10、分段中的焊接缺陷应在上船台前修补，不应在船台上进行。
二、焊接材料使用范围的规定重要船体构件和部件应采用碱性低氢焊条（使用直流焊机）：○1用低合金钢建造的所有船体焊缝；○2用碳素钢建造的船体大合拢环形对接焊缝和桁材对接焊缝；○3船壳冰带区的端接缝和边接缝；○4船长大于90m的舷顶列板与强力甲板在船中0.5L区域内的角接焊缝；○5桅杆、吊杆、吊艇架及其受力构件；○6拖钩架；○7主机座及其相连接的构件；○8艏柱、艉柱、艉轴架。
船体结构焊接要求
船体结构焊接要求1. ⽬的1.1 旨在确保焊接质量满⾜或基本达到各国船级社规范所要求的修船焊接质量标准。
2. 适⽤范围2.1 适⽤各类船舶修理中所⽤的普通结构钢，⾼强度钢的焊接施⼯。
船体结构的焊缝设计在此不作明确规定，原则上均以修理项⽬的具体⼯艺⽂件为准。
3. ⼯艺规程与检验要求3.1 施⼯前应将⼯艺⽂件和检验标准提交相应船级社认可。
⽂件中未提及的均以通⽤⼯艺为准，确保施⼯按规定的要求进⾏。
4. 焊接前的准备构件的坡⼝、装配次序、定位精度及装配间隙应符合⼯艺要求，并应避免强制装配，以减少构件的内应⼒。
若焊接坡⼝或装配间隙过⼤应按规定修正后再施焊。
施焊前焊缝坡⼝区域的铁锈、氧化⽪、油污和杂物等应予以清除，并保持清洁和⼲燥。
涂有车间底漆的钢材，如果车间底漆对焊缝质量有不良影响，则应在焊前将车间底漆清除。
当焊接必须在潮湿、多风或寒冷的露天场所进⾏时，应对焊接作业区域提供适当的遮敝和防护措施。
并保持焊接区域的⼲燥。
将焊条拿到施⼯现场时，最多只能那去半天内所使⽤的数量。
CO2陶瓷衬垫要粘贴牢固、平整且对准坡⼝中⼼，保证坡⼝清洁，随⽤随贴。
5. 焊接⼯艺要点船体重要部位的焊接须由经船级社认可的焊⼯进⾏。
普通结构钢在0℃以下施焊时应使⽤低氢型焊条。
当环境温度低于－5℃时必须按照专门的⼯艺要求采⽤预热或缓冷措施，以防焊件内产⽣冷裂纹和不良组织。
当母材的碳当量（Ceq）：Ceq>0.41% 时（Ceq=C+Mn/6+ (Cr+Mo+V)/5+(Ni+Cu)/15），应对焊件进⾏预热；Ceq>0.45% 时，焊后应对焊件进⾏热处理。
所焊结构刚性过⼤、构件板厚较厚或焊段较短时，焊件应进⾏预热。
焊条吸潮过量时，焊接⼯艺性能变差，且产⽣凹坑，应在70—100℃烘⼲30～60min后使⽤。
船体结构的焊缝应按焊接程序进⾏，焊接时尽量使焊接部分⾃由收缩。
对较长的焊缝应尽可能从焊缝中间向两端施焊，对结构复杂的应先焊⽴焊再焊平⾓焊，以减少结构的变形和内应⼒。
