摘要：随着能源需求增长与化石燃料资源日趋枯竭的矛盾日益
突出，洁净的可再生能源越来越受到人们的欢迎和重视，风力发电是新能源中最具有经济发展前景的一种发电形式。目前，在进行风电场风机优化布置模拟计算时，均忽略了风轮的湍流影响，而采用简化风机尾流线性扩张模型，即尾流影响边界随距离线性增大模型。此外，多数风机尾流模型未考虑风经过风机后的尾流影响区域直径的突然扩大，而一些考虑了该因素的尾流风速预测解析计算公式，则不能满足上游风机后风速与尾流影响区域边界的连续性。为此，本文推导了一种新的简化风机尾流模型。研究风电机组尾流效应对风电场输出功率的影响，建立比较全面的风电场输出功率和风速的关系模型，为研究风电场运行优化排布和规划方面的有关问题奠定了基础。 针对问题1，本文考虑尾流效应对风电场组的影响，同时考虑了尾流边界效应模型，确定了速度与功率关系式，从到而确定风电场之间的最佳距离，提出一个完整的模型。 针对问题2，在上述模型的基础上，进一步考虑了风向、风速、迎风角等因素对风电场组效率的影响，经过对数据的处理，我们可以得知有关速度的概率分布f(V),建立速度分布函数；逐渐增加了模型的复杂性，对风电场的模拟更接近现实情况，因此模型模拟得到的结果与问题1相比，结论更灵活易行。 针对问题3，从海上风能资源的分析到建风电场的优势分析，结合海上风电机组的结构形式，分析了不同构建方式的特点并作了相应的比较，最终提出了适合我国东南沿海建立海上风电场的风机布置方式。
关键词： 尾流效应、风电、功率特性、水平轴风电场组、
一、问题重述： 目前我国的风电总装机容量已经达到了世界第一，但我国风电发展的成熟度仍未达到世界前列水平。按照人均计算的风电装机容量，我国的世界排名为34，为46W/人，而同为总装机容量世界前列的美国、德国和西班牙，这一数据分别为149.8W/人、356.9W/人和463.5W/人；根据陆地面积计算，中国排名为第25位（6.5kW/平方千米）。 问题一：如今风电场的经济损失主要集中在下游风力机在上游风力机尾流中受到干扰，损失接收功率。下游风力机的发电功率（P2）与上游风力机的发电功率（P1）的比值随两台风力机之间距离D的变化。请查找区域典型数据，求得风力机最佳间距（附 表1 江苏省13个气象站点80m高风速测定 单位m/s）。 问题二：请以根据风向、风速、迎风角、间距、转向等信息，调整风力机以减少风机涡动能所带来的能量损失，并设计一种最新的陆地风机列阵方式。 问题三：相较陆地，海洋上拥有更多的风能资源，但其建造风机场难度更大。请结合海洋风能数据，探讨海上风机场的构建方式。 二、问题分析： 在风电场的模型结构中，有一下两个主要的难点：1、处理数据，准确描述风电场系统；2、在多个目标中选择合适的判断依据。因此，如何处理大量数据建立风电场系统，以及如何在多目标条件下确定最优化的判断标准，就是我们首先要解决的问题。 其次，优化风机的排布阵列是为了获得最大的经济效益，故应该找到速度与功率的关系，从而建立合理的排布，充分利用风力资源以获得最大的功率。而且风机之间存在尾流效应的影响和尾流遮挡等因素，难点是如何找到影响功率和风速的最大或最主要的因素，建立相应的函数关系进行建模求解。 对于海上建立风电场，要针对不同的海域有不同的方式，如何提出一个基本适用于大众化的模式是比较难的。这要选定某一区域进行分析才可能推广，实现特殊到一般的转化也是个难点。 三、基本假设 本文研究水平轴的风力发电机。 （对于问题1、2、3，其条件不同，故分别在针对问题建模求解前提出） 四、文中常用符号说明 (,)pC——风能利用系数， Tc——为风轮的推力系数 ——为叶尖速比； ——为空气密度;
v——为风速； v——为无穷远处风速; A——为风轮扫掠面积； R——为风轮半径; ω——为风轮转速; β——为桨距角； P——为风机的吸收功率； E——系统中单位质量的总能量； I——单位质量的内能； Ω——风轮转速； η——传动链和发电机的总效率； netQ——外界环境传递给控制体内流体的热量；
netW——是外界环境对控制体内流体做的功。
五、模型建立与求解 5.1对于问题1的模型与求解： 5.1.1基本假设 ①将风力机风轮简化为一个无厚度可穿透的圆盘，该圆盘从空气中提取能量使气流速度、压力等降低。 ②认为风力机风轮周围的流场是一维的、稳态的、不可压流场。如图5.1.1所示将流经风轮的、上游截至未受风轮影响的无穷远处来流、下游到尾流气流恢复至周围环境气流状态的流管作为控制体。 图5.1.1 致动盘理论模型 ③不考虑风机成本-效益和风电场增量装机效益。 ④本文选取变桨距风力发电机组进行研究的。 5.1.2问题求解 为了推导出风力机风轮周围流场中各个变量之间的关系，沿着流线可以将该流管分为三个部分。第一个部分是自由来流的风轮上游区域；第二个部分是风轮平面；第三个部分是风轮下游区域，从风轮平面开始直至气流状态恢复至周围环境气流状态的位置。在空间位置固定的、无变形的控制体内，由质量守恒的关系，可得以下方程： V0cvcsdVndAt
(1.1)
基于稳态假设，式（1.1）左边的第一项等于0。所分析的控制体为流管，其边界为流线，因此没有流体能够进入或者离开控制体内，因此式（1.1）可以简化为： 112233uAuAuA (1.2)
其中u和A是每个截面流线方向的速度和面积。 类似的，在空间位置固定的、无变形的控制体内，一维动量方程的通用形式如下： VcvcvcsVdVVndAFt
(1.3)
同样的，由于稳态假设以及流管边界的无穿透，式（1.3）可以简化为： 223311AuAuAF
(1.4)
其中AF是风轮对气流的作用力。能量守恒的通用形式如下： 2V2netnetcvcspVedigzVndAQWt
(1.5)
不考虑边界上热量的传递，并且认为控制体是从无穷远处自由来流位置到风轮平面前方和风轮平面后到不受风轮影响的无穷远处，那么在该控制体内流体没有被做功，则式（1.5）的右边项为0。进一步，由于流场是稳态的，并且忽略内能的变化，式（1.5）可以简化为： 21tan2iiPuconst (1.6)
式（1.6）是能量守恒方程的简化形式，也就是伯努利方程。根据以上所有假设，式（1.6）可以用于一条流线上的两点之间。在从出口（位置1）到致动盘前一点（位置2-）的区域内和致动盘后一点（位置2+）与出口（位置3）之间的区域内，应用式（1.6），可得： 2211221122PuPu
(1.7)
2233221122PuPu
(1.8)
式（1.7）减去式（1.8），然后在两边同时乘以A2，得到: 223212221112AuAuAppFu
(1.9)
将式（1.9）与式（1.2）、式（1.4）相比较可得：
2131()2uuu (1.10)
上式表明风轮平面的气流速度是无穷远上游速度与无穷远下游速度和的一半。而且风轮平面的气流速度要小于无穷远上游速度，这是因为风轮从气流中提取了能量，也造成了风轮前方与后方的压力差值。将风轮平面气流速度相对于自由来流速度减少的比例定义为轴向诱导因子： 121
uuau
(1.11)
由式（1.10）与式（1.11）可得： 211uau
(1.12)
3112uau
(1.13)
风轮的推力系数定义如下： 2211
411/21/2ATFTCaauAuA
(1.14)
5.1.3风力机尾流模型 图5.1.2 尾流模型概化流场示意图 如图1所示，采用控制体积法进行风轮流场分析。0D为风轮直径：aD、D分别为风轮后、距离风轮x处的尾流直径。现选取风轮后至距
离风轮处之间的尾流影响流场作为控制体，并设其流体动量为p，则根据欧拉运输公式可列出：
syscscsDpdVpdVpundSDtt
（1.15）
式（1.15）左端为控制体内流体动量的总变化率，等于受到的推力T：右端第一项为控制体内总动量随时间的变化率，第二项为单位时间内控制体表面流进、流出量引起的净流出量。因有：
00()Acs
pdVuuudAt
（1.16）
220()Acs
pundsuudA
（1.17）
将式（1.16）、式（1.17）代入式（1.15）可得： 0()ATuuudA （1.18）
在实际风机尾流计算中，可忽略尾流沿纵向尺寸上的分布差异，上式可简化为：
海上风电项目的风电机组选型与布置设计
海上风电项目的风电机组选型与布置设计近年来，随着对可再生能源的需求不断增长，海上风电项目的规模和数量也在迅速增加。
海上风电项目的风电机组选型与布置设计至关重要，它直接影响到项目的效益和可持续发展。
在海上风电项目的风电机组选型方面，需考虑以下因素：首先，根据项目的规模和预期发电量，选择合适的风机容量。
一般来说，海上风电场的风机容量较大，能够更好地适应海上风力资源的特点。
同时，还需考虑风机的可靠性和维护成本，选择具有良好口碑的风机供应商。
其次，需考虑风机的类型和技术特点。
常见的风机类型包括水平轴风机和垂直轴风机，每种类型都有其优缺点。
水平轴风机具有更高的效率和可靠性，适用于大规模海上风电场。
而垂直轴风机则更适合小型项目或特殊场景，如近海风机组。
此外，还需考虑风机的切入风速和额定风速。
切入风速是指风机开始转动的最低风速，额定风速是指风机达到最佳发电效率的风速。
根据海上风力资源的特点，选择合适的切入风速和额定风速，能够最大程度地提高风电机组的发电能力。
在海上风电项目的风电机组布置设计方面，需考虑以下因素：首先，需根据海上风电场的实际情况，确定风电机组的布置密度。
通常情况下，海上风电机组的布置较为密集，以最大限度地利用海上空间资源。
但同时需考虑机组之间的安全距离，以避免相互干扰和影响。
其次，需考虑风电机组与电网的连接方式和布置。
海上风电机组一般通过海底电缆将电力输送至陆地，并接入电网。
因此，需合理规划电缆布置方案，保证电力输送的可靠性和效率。
此外，还需考虑海上风电场的海洋环境因素。
海上风电机组面临海浪、潮汐、风暴等自然环境的冲击。
因此，在风电机组的设计和布置中，需采取相应的防护措施，如提高风机的抗风能力和加强基础的稳固性。
最后，需合理安排风电机组的运维通道和设施。
海上风电机组的维护和检修需通过船舶或直升机等交通工具进行，因此，在布置设计中，需考虑到运维通道的便利性和安全性。
同时，还需建设相应的设施，如维修平台和物资储备区，为风电机组的日常维护提供便利条件。
海上风力发电场设计标准》
海上风力发电场设计标准》标题：海上风力发电场设计标准海上风力发电场的设计标准是确保风力发电设施的可靠性、安全性和高效性的重要指导文件。
本文将介绍海上风力发电场设计标准的要点，包括设计原则、设备选型、布局规划、安全措施等方面。
在海上风力发电场的设计过程中，需要遵循一系列的设计原则。
首先，要确保风力发电设备的可靠性和稳定性，以应对恶劣的海上环境条件。
同时，还要考虑设备的维护和保养便捷性，以降低运营成本。
其次，设计中应充分考虑环境保护因素，减少对海洋生态系统的影响。
此外，还要考虑风力资源的充分利用，以提高发电效率。
在设备选型方面，需要根据海上气象条件和水深等因素进行合理选择。
风力涡轮机的型号和尺寸应根据实际情况确定，以确保其适应海上环境条件。
同时，还需要选择合适的变流器和电缆等设备，以确保风力发电系统的高效运行。
布局规划是海上风力发电场设计的重要一环。
合理的布局可以最大程度地提高风力发电系统的功率输出。
在布局过程中，需要考虑风向、风速和风力涡轮机之间的安全距离等因素。
同时，还需要充分考虑海上航道的通航安全，避免对航运活动造成干扰。
为确保海上风力发电场的安全性，需要采取一系列的安全措施。
例如，设立警示标志和航标，提醒航行船只注意避让。
此外，还需要建立完善的监测和预警系统，及时发现并处理可能存在的安全隐患。
同时，还要制定紧急救援计划，以应对突发事件，确保人员安全。
总之，海上风力发电场的设计标准是确保风力发电设施可靠、安全和高效运行的重要依据。
设计过程中需要遵循一系列的原则和要求，以确保海上风力发电系统的稳定性和可持续发展。
通过合理的设备选型、布局规划和安全措施，可以最大限度地发挥海上风力发电的优势，为清洁能源的发展做出贡献。
风力发电场布局方案
风力发电场布局方案
简介
随着人们对清洁能源的需求不断增加，风力发电成为了一种重要的替代能源形式。
在布置风力发电场时，一个合理的布局方案对资源的利用起到至关重要的作用。
下面是一份风力发电场的布置方案。
风力发电场布置方案
布置要点
1. 布局应考虑风能资源的充分利用，以获得更大的经济效益。
2. 考虑到维护和运行的需要，风力机之间的距离应该尽可能的靠近。
3. 在布置风力机时，需要考虑地形的因素，以避免地势不平造成的损失。
4. 为了减少给周围环境带来的影响，应该将风力机尽可能地远离居民区，同时保证维护便捷。
5. 确定一个合理的场地范围，充分考虑风能资源、土地价格、自然环境等因素。
布置模式
1. 直线型布置模式
- 固定风机型布置
- 经典型布置
2. 环状型布置模式
- 直接环状型布置
- 临时型环状布置
3. 呈等角型布置模式
- 转角度环型布置
- 呈环状等角布置
结论
以上是一份较为详细的风力发电场布置方案，仅供参考。
在实际应用过程中，需要考虑到具体的地理条件、土地价格、风能资源等实际环境因素，结合实际情况进行选择布置方案。

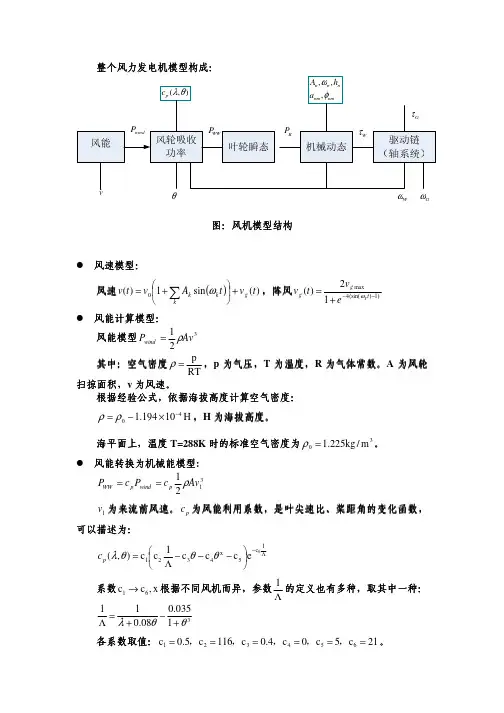

风机数学模型
